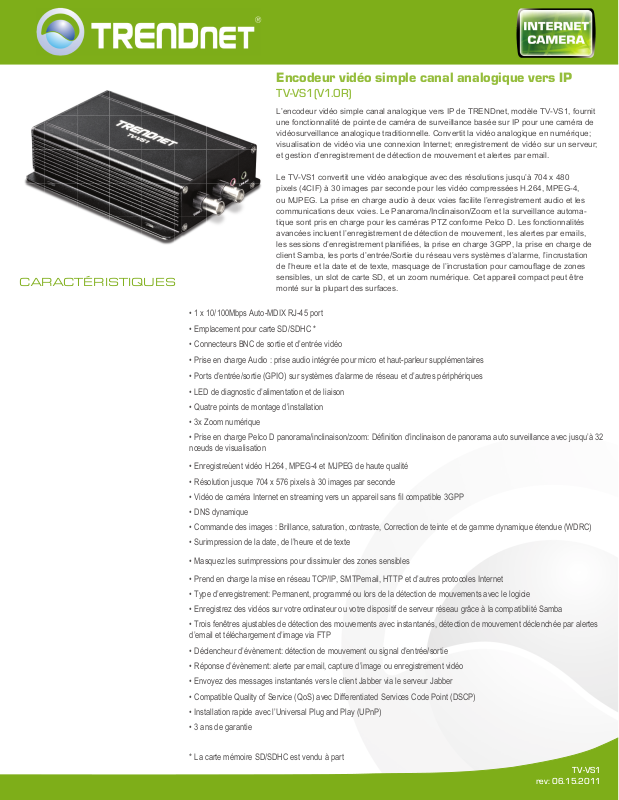

Page 1

CARACTÉRISTIQUES

Encodeur vidéo simple canal analogique vers IP

TV-VS1(V1.0R)

L’encodeur vidéo simple canal analogique vers IP de TRENDnet, modèle TV-VS1, fournit une fonctionnalité de pointe de caméra de surveillance basée sur IP pour une caméra de vidéosurveillance analogique traditionnelle. Convertit la vidéo analogique en numérique; visualisation de vidéo via une connexion Internet; enregistrement de vidéo sur un serveur; et gestion d’enregistrement de détection de mouvement et alertes par email.

Le TV-VS1 convertit une vidéo analogique avec des résolutions jusqu’à 704 x 480 pixels (4CIF) à 30 images par seconde pour les vidéo compressées H.264, MPEG-4, ou MJPEG. La prise en charge audio à deux voies facilite l’enregistrement audio et les communications deux voies. Le Panaroma/Inclinaison/Zoom et la surveillance automatique sont pris en charge pour les caméras PTZ conforme Pelco D. Les fonctionnalités avancées incluent l’enregistrement de détection de mouvement, les alertes par emails,

les sessions d’enregistrement planiﬁ ées, la prise en charge 3GPP, la prise en charge de

client Samba, les ports d’entrée/Sortie du réseau vers systèmes d’alarme, l’incrustation

de l’heure et la date et de texte, masquage de l’incrustation pour camouﬂ age de zones sensibles, un slot de carte SD, et un zoom numérique. Cet appareil compact peut être

monté sur la plupart des surfaces.

• 1 x 10/100Mbps Auto-MDIX RJ-45 port

• Emplacement pour carte SD/SDHC *

• Connecteurs BNC de sortie et d’entrée vidéo

• Prise en charge Audio : prise audio intégrée pour micro et haut-parleur supplémentaires

• Ports d’entrée/sortie (GPIO) sur systèmes d’alarme de réseau et d’autres périphériques

• LED de diagnostic d’alimentation et de liaison

• Quatre points de montage d’installation

• 3x Zoom numérique

• Prise en charge Pelco D panorama/inclinaison/zoom: Déﬁ nition d’inclinaison de panorama auto surveillance avec jusqu’à 32 nœuds de visualisation

• Enregistreùent vidéo H.264, MPEG-4 et MJPEG de haute qualité

• Résolution jusque 704 x 576 pixels à 30 images par seconde

• Vidéo de caméra Internet en streaming vers un appareil sans ﬁ l compatible 3GPP

• DNS dynamique

• Commande des images : Brillance, saturation, contraste, Correction de teinte et de gamme dynamique étendue (WDRC)

• Surimpression de la date, de l’heure et de texte

• Masquez les surimpressions pour dissimuler des zones sensibles

• Prend en charge la mise en réseau TCP/IP, SMTPemail, HTTP et d’autres protocoles Internet

• Type d’enregistrement: Permanent, programmé ou lors de la détection de mouvements avec le logicie

• Enregistrez des vidéos sur votre ordinateur ou votre dispositif de serveur réseau grâce à la compatibilité Samba

• Trois fenêtres ajustables de détection des mouvements avec instantanés, détection de mouvement déclenchée par alertes d’email et téléchargement d’image via FTP

• Déclencheur d’évènement: détection de mouvement ou signal d’entrée/sortie

• Réponse d’évènement: alerte par email, capture d’image ou enregistrement vidéo

• Envoyez des messages instantanés vers le client Jabber via le serveur Jabber

• Compatible Quality of Service (QoS) avec Differentiated Services Code Point (DSCP)

• Installation rapide avec l’Universal Plug and Play (UPnP)

• 3 ans de garantie

* La carte mémoire SD/SDHC est vendu à part

TV-VS1

rev: 06.15.2011

Page 2

Encodeur vidéo simple canal analogique vers IP

TV-VS1(V1.0R)

Spécifications

GENERAL

Vidéo • Entrée vidéo: CVBS / 1 Vp-p±0.2 / 75 Ohms ; Connecteur BNC

• Sortie vidéo: CVBS /1 Vp-p /75 Ohms; BNC connecter

Audio • Line In: prise jack micro in/out de 3,5mm

• Line Out: prise jack audio in/out de 3,5mm

• S/N Ratio: < 60dB

• Codec: PCM/AMR

• Audi 2 voies

GPIO • Sol, GPIO entrant/sortant, Sortie 12V continu, RS485 TX+/TX-

Slot carte SD • Compatible SD/SDHC (Jusque 32GB)

Pan/Tilt/Zoom • Protocal: Pelco D

• Préréglage: 32

• Balayage automatique préprogrammé

Matériel

Réseau • IEEE 802.3u 10/100Mbps Fast Ethernet, Auto-MDIX

Voyants lumineux • Alimentation, Liaison

Bouton de réinitialisation • Appuyez et relâchez pour rebooter • Appuyez et restez appuyé pendant 5 secondes pour restaurer les paramètres par défaut

Consommation • 7 Watts

Alimentation • Adaptateur secteur externe 12V , 1.5A

Dimension • 160 x 109 x 36 mm (6.3 x 4.3 x 1.4 in.)

Poids • 430 g (15.2 oz.)

Température • Fonctionnement: 0C ~ 45C (32F ~ 113F) Entreposage: -15C ~ 60C (5F ~ 140F)

Humidité • Max. 85% (pas de condensation)

Certiﬁ cations • CE, FCC

Conﬁ guration nécessaire

Interface de gestion • Internet Explorer 6.0 ou supérieur

Pour exécuter l’utilitaire • Windows 7(32/64-bit), Vista(32/64-bit), XP(32/64-bit)

Protocoles réseau • TCP/IP, IPv4/IPv6, UDP, ICMP, DHCP, NTP, DNS, DDNS, SMTP, FTP, HTTP, HTTPs, Samba, PPPoE, UPnP, Bonjour, RTP,

RTSP, RTCP

Gestion

Identiﬁ cation à distance • Gestion à distance appuyé

Sauvegarde/Restauration • Sauvegarde/récupère les ﬁ chiers de conﬁ guration

Paramétrages

Image • Luminosité, saturation, ﬁ nesse, miroir (horizontal/vertical)

Encodeur vidéo • Type d’encodag: H.264, MPEG4, MJPEG

• Résolution/ Taux d’image (Auto détection) 704 x 480, 352 x 240, 176 x 120, up to 30 fps (NTSC) 704 x 576, 352 x 288, 176 x 144, up to 25 fps (PAL)

• Compression: 5 niveaux

Enregistrement • Type d'enregistrement: Permanent, programmé ou lors de la détection de mouvements avec le logiciel

Paramètrages des ports • HTTP port: 80 (par défaut), RTSP (554)

Zoom numérique • 3x

DNS dynamique • Oui

Heure • Synchronisez avec le serveur NTP ou réglez manuellement l'heure/la date

SMTP • Prise en charge jusqu’à 2 comptes email de destination

Journal système • 100 entrées (max.)

TV-VS1

rev: 06.15.2011

Page 3

Encodeur vidéo simple canal analogique vers IP

TV-VS1(V1.0R)

SOLUTIONS DE RÉSEAUX

Contenu de l’emballage

TV-VS1

Guide d´installation rapide en plusieurs langues

CD-ROM (guide de l´utilisateur et utilitaire)

Câble réseau (1.8 m / 6 ft.)

Adaptateur GPIO

Câble Audio Y (jack de 3.5mm)

Adaptateur de courant (12 VDC, 1.5 A)

Mounting Kit

Produits en relation

TV-VS1P Encodeur vidéo simple canal PoE Analogique vers IP

TE100-S80g Switch 10/100 Mbps GREENnet à 8 ports

TE100-S24g Switch 10/100 Mbps GREENnet à 24 ports

INFORMATION POUR COMMANDER
