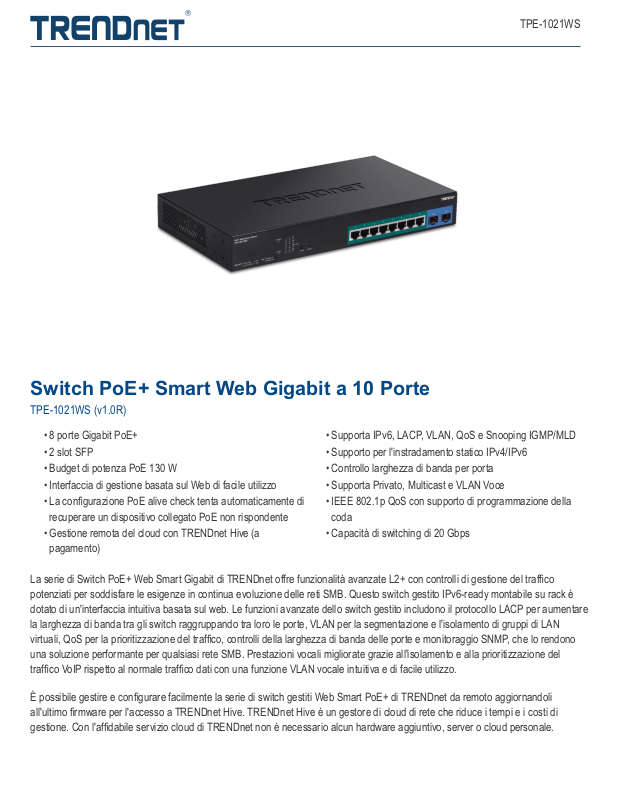

Page 1
TPE-1021WS
Switch PoE+ Smart Web Gigabit a 10 Porte
TPE-1021WS (v1.0R)
• 8 porte Gigabit PoE+
• 2 slot SFP
• Budget di potenza PoE 130 W
• Interfaccia di gestione basata sul Web di facile utilizzo
• La configurazione PoE alive check tenta automaticamente di
recuperare un dispositivo collegato PoE non rispondente
• Gestione remota del cloud con TRENDnet Hive (a
pagamento)
La serie di Switch PoE+ Web Smart Gigabit di TRENDnet offre funzionalità avanzate L2+ con controlli di gestione del traffico
potenziati per soddisfare le esigenze in continua evoluzione delle reti SMB. Questo switch gestito IPv6-ready montabile su rack è
dotato di un'interfaccia intuitiva basata sul web. Le funzioni avanzate dello switch gestito includono il protocollo LACP per aumentare
la larghezza di banda tra gli switch raggruppando tra loro le porte, VLAN per la segmentazione e l'isolamento di gruppi di LAN
virtuali, QoS per la prioritizzazione del traffico, controlli della larghezza di banda delle porte e monitoraggio SNMP, che lo rendono
una soluzione performante per qualsiasi rete SMB. Prestazioni vocali migliorate grazie all'isolamento e alla prioritizzazione del
traffico VoIP rispetto al normale traffico dati con una funzione VLAN vocale intuitiva e di facile utilizzo.
• Supporta IPv6, LACP, VLAN, QoS e Snooping IGMP/MLD
• Supporto per l'instradamento statico IPv4/IPv6
• Controllo larghezza di banda per porta
• Supporta Privato, Multicast e VLAN Voce
• IEEE 802.1p QoS con supporto di programmazione della
coda
• Capacità di switching di 20 Gbps
È possibile gestire e configurare facilmente la serie di switch gestiti Web Smart PoE+ di TRENDnet da remoto aggiornandoli
all'ultimo firmware per l'accesso a TRENDnet Hive. TRENDnet Hive è un gestore di cloud di rete che riduce i tempi e i costi di
gestione. Con l'affidabile servizio cloud di TRENDnet non è necessario alcun hardware aggiuntivo, server o cloud personale.
Page 2
TPE-1021WS
Gestione Web Smart
Fornisce una interfaccia di gestione basata sul
Web facile da utilizzare per ridurre la
complessità di configurazione dello switch e
offre una combinazione di molteplici funzioni di
gestione SMB per una facile implementazione.
SOLUZIONE DELLA RETE
Flessibilità d'integrazione
Le caratteristiche degli switch gestiti includono
liste di controllo d'accesso, VLAN, snooping
IGMP/MLD, QoS, RMON, trap SNMP e syslog
per il monitoraggio e l'integrazione flessibile
della rete.
Dispositivo Alive Check PoE
PD alive check è una funzione automatica di
auto-riparazione PoE. Se un dispositivo PoE
non risponde, lo switch riavvia
automaticamente la porta PoE interessata nel
tentativo di recuperare il dispositivo.
Page 3
CARATTERISTICHE
TPE-1021WS
Hardware design
Fornisce 8 porte Gigabit PoE+, 2 slot
SFP, una capacità di commutazione di
20 Gbps e un design da 1U 19" per
montaggio in rack con staffe incluse
Pronto per IPv6
Questo switch gestito supporta la
configurazione IPv6 e la neighbor
discovery IPv6.
Ispezione ARP dinamica
La funzione di ispezione ARP
dinamica aiuta a proteggere i
dispositivi collegati dagli attacchi manin-the-middle scartando i pacchetti
ARP dannosi e non validi
Potenza PoE
Il budget di potenza PoE totale di 130
W su questo switch gestito PoE
fornisce 8 dispositivi Power over
Ethernet con un massimo di 30 W per
porta
Gestione del traffico
Le caratteristiche dello switch gestito
includono: Aggregazione di link,
802.1Q VLAN, Voice VLAN, Multicast
VLAN, RSTP, MSTP, Loopback
Detection, QoS e gestione della
larghezza di banda delle porte.
Diagnostica
Un utile test di diagnosi del cavo e
statistica del traffico aiuta la ricerca e
risoluzione dei problemi della rete
Hive Attivato
Gestione, configurazione e diagnosi a
distanza di questo switch web smart
tramite il servizio cloud di TRENDnet
(a pagamento)
Routing IP
Scaricare i processi di instradamento
verso lo switch gestito utilizzando la
funzione di instradamento statico L2+
IPv4/IPv6 per instradare in modo
efficiente il traffico a livello di switch
Controllo d’accesso
Include ACL, SSL, filtraggio MAC/
porta, 802.1X, TACACS+ e RADIUS.
Monitoraggio
RMON, SNMP, SNMP Trap e Port
Mirroring agevolano le possibilità di
monitoraggio dell’amministratore
Page 4
SPECIFICHE
Standards
• IEEE 802.1d
• IEEE 802.1p
• IEEE 802.1Q
• IEEE 802.1s
• IEEE 802.1w
• IEEE 802.1X
• IEEE 802.1ab
• IEEE 802.3
• IEEE 802.3u
• IEEE 802.3x
• IEEE 802.3z
• IEEE 802.3ab
• IEEE 802.3ad
• IEEE 802.3af
• IEEE 802.3at
• IEEE 802.3az
Interfaccia dispositivo
• 8 porte Gigabit PoE+
• 2 slot SFP
• Indicatori LED
• Pulsante di attivazione della modalità display
LED (attivare gli indicatori LED per visualizzare il
collegamento/l'attività o lo stato della porta PoE)
Velocità trasferimento dati
• Ethernet: 10 Mbps (half duplex), 20 Mbps (full
duplex)
• Fast Ethernet: 100 Mbps (half duplex), 200
Mbps (full duplex)
• Gigabit Ethernet: 2000 Mbps (full duplex)
• SFP: 2000Mbps (full duplex)
Rendimento
• Matrice di commutaizone: 20 Gbps
• Memoria tampone RAM Mbit 4,1
• MAC Address Table: 8 K voci
• Jumbo Frames: 10 KB
• HOL Blocking Prevention
• Velocità invio: 14,9 Mpps (dimensione pacchetto
64-byte)
Gestione
• CLI (Telnet / SSHv2) per amministrazione di
base
• HTTP/HTTPS (SSL v2/3 TLS) GUI basata su
Web
• SNMP v1, v2c, v3
• RMON v1
• Static Unicast MAC Address
• Abilitazione/disabilitazione risparmio energetico
802.3az
• LLDP e LLDP-MED
• Test diagnostico Cavo Virtuale
• IPv6: IPv6 Neighbor Discovery, IPv6 Static IP,
DHCPv6, Auto configuration
• Configurazione immagine doppia
• Root TC/Protezione
MIB
• 1354 RFC MIB SCHEDA AVANZAMENTO IP
• RMON MIB RFC 1271
• 1213 RFC MIB IPV4
• 2465 RFC MIB IPV6
• VLAN-Q 802.1 IEEE MIB GVRP
• Ad802.3 IEEE MIB LA
• AB802.1 IEEE MIB LLDP
• 2933 RFC MIB SNOOPING IGMP
• 3019 RFC MIB SNOOPING MLD
• Q802.1 IEEE MIB VLAN PRIVATO
• 2026 RFC MIB DHCPSNOOP
• 43213 RFC MIB QOS
• 3415 RFC MIB SNMP
• 4318 RFC MIB STP
• 802.1X IEEE MIB PNAC
• Q802.1 IEEE MIB VLAN
• 1611 RFC MIB DNS
• MIB ACL
• MIB CTRL AMPIEZZA DI BANDA
• MIB LBD
• MIB MIRROR
• MIB NEIGHBOR IPV6
• MIB SNTP
• MIB CTRL STORM
• STATISTICHE MIB
• Strumento MIB
• MIB VLAN VOCALE
• MIB DOS
Spanning Tree
• IEEE 802.1D STP (Protocollo Spanning Tree)
• IEEE 802.1w RSTP (Protocollo Rapid Spanning
Tree )
• IEEE 802.1s MSTP (Protocollo Multiple
Spanning Tree)
TPE-1021WS
Link Aggregation
• Static Link Aggregation
• 802.3ad Dynamic LACP
Quality of Service (QoS)
• 802.1p Class of Service (CoS)
• (Punto Codice Servizi Differenziati) DSCP
• Controllo larghezza di banda per porta
• Programmazione della coda: Strict Priority,
Weighted Round Robin (WRR)
VLAN
• Definizione di VLAN di gestione multiple
• Asymmetric VLAN
• 802.1Q Tagged VLAN
• Dynamic GVRP
• VLAN basate su MAC
• VLAN basata su protocollo
• Fino a 256 gruppi VLAN , intervallo ID 1-4094
• Private VLAN (porte protette)
• VLAN Voce (10 OUI definiti dall’utente)
Multicast
• IGMP Snooping v1, v2, v3 (per VLAN)
• Snooping MLD v1, v2
• Funzione di uscita rapida dal protocollo IGMP
• MVR (Registrazione VLAN Multicast)
• Static Multicast Address
• Fino a 256 voci multicast
Port mirror
• RX, TX, od entrambi
• Relazione molte ad una
Controllo d’accesso
• Controllo di accesso in rete basato su porta
802.1X, RADIUS, TACACS+
• Autenticazione locale di utente Dial In
• Snooping DHCP
• Protezione da Loopback
• Protezione da duplicazione di indirizzo
• Trusted Host
• Denial of Service (DoS)
• Vincolo porta MAC IP
• Ispezione ARP dinamica
• Blocco multicast sconosciuto
ACL IPv4 L2-L4 & IPv6
• MAC Address
• VLAN ID
• Ether Type (soltanto IPv4)
• Protocolli IP 0-255
• Porte TCP/UDP 1-65535
• 802.1p
• DSCP (soltanto IPv4)
• IPv6 Address (soltanto IPv6)
Page 5
TPE-1021WS
Funzioni Layer 3
• Routing statico IPv4/IPv6
• Initerfacce IP: fino a 6
• Voci tabella di routing: fino a 500 (IPv4 / IPv6)
• Tabella ARP (fino a 128 ingressi)
• Instradamento Inter-VLAN
Compatibilità
• Utility Software Opzionale: Server Windows®
10, 8.1, 8, 7, Vista, XP, Windows® 2003/2008
Alimentazione
• Ingresso: 100 – 240 V AC, 50/60 Hz,
alimentatore interno
• Consumo massimo: 152,3W
• Consumo massimo (nessun carico PoE):
PoE
• Budget di potenza: 130W
• 802.3at: Fino a 30W per porta
• Modalità PoE A: Pin 1,2 per alimentazione e pin
3,6 per alimentazione
• Classificazione PoE automatica/manuale
• Priorità porta PoE/programmazione
alimentazione
Ventole/rumore
• Senza ventole
MTBF
• 590,929 ore
Temperatura di esercizio
• -5° – 50° C (23° – 122° F)
Umidità di esercizio
• Max. 90% senza condensa
Dimensioni
• 330 x 180 x 44mm (12,99 x 7,08 x 1,74 pollici)
• Montaggio a rack 1 unità
Peso
• 1,76kg (3,88 lbs.)
Certificazioni
• CE
• FCC
• UL
Garanzia
• 3 anni
Contenuto della confezione
• TPE-1021WS
• Guida rapida d'installazione
• Cavo alimentazione (1,8 m / 6 ft.)
• Kit di montaggio a rack
20675 Manhattan Place • Torrance • CA 90501 • USA • T: 1-888-326-6061 • F: 1-310-961-5511 • [email protected] • www.TRENDnet.com
TRENDnet è un marchio commerciale registrato. Altri marchi e nomi di prdotti sono proprietà dei rispettivi titolari. Le informazioni fornite in questo documento riguardano i prodotti TRENDnet e sono soggette a
modifica in qualsiasi momento, senza preavviso. Per le informazioni più recenti sul prodotto, visita http://www.trendnet.com Copyright © TRENDnet. Tutti i diritti riservati.
Aggiornato: 6/22/2021
