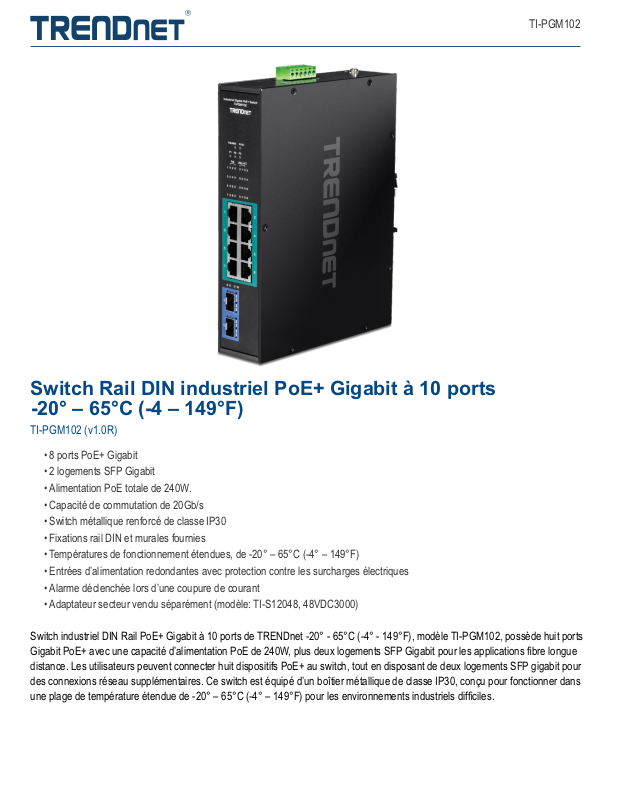

Page 1
TI-PGM102
Switch Rail DIN industriel PoE+ Gigabit à 10 ports
-20° – 65°C (-4 – 149°F)
TI-PGM102 (v1.0R)
• 8 ports PoE+ Gigabit
• 2 logements SFP Gigabit
• Alimentation PoE totale de 240W.
• Capacité de commutation de 20Gb/s
• Switch métallique renforcé de classe IP30
• Fixations rail DIN et murales fournies
• Températures de fonctionnement étendues, de -20° – 65°C (-4° – 149°F)
• Entrées d’alimentation redondantes avec protection contre les surcharges électriques
• Alarme déclenchée lors d’une coupure de courant
• Adaptateur secteur vendu séparément (modèle: TI-S12048, 48VDC3000)
Switch industriel DIN Rail PoE+ Gigabit à 10 ports de TRENDnet -20° - 65°C (-4° - 149°F), modèle TI-PGM102, possède huit ports
Gigabit PoE+ avec une capacité d’alimentation PoE de 240W, plus deux logements SFP Gigabit pour les applications fibre longue
distance. Les utilisateurs peuvent connecter huit dispositifs PoE+ au switch, tout en disposant de deux logements SFP gigabit pour
des connexions réseau supplémentaires. Ce switch est équipé d’un boîtier métallique de classe IP30, conçu pour fonctionner dans
une plage de température étendue de -20° – 65°C (-4° – 149°F) pour les environnements industriels difficiles.
Page 2
TI-PGM102
Alimentation PoE
Une capacité d’alimentation PoE+ de 240W
offre une alimentation PoE+ à huit dispositifs
Power over Ethernet.
SOLUTION RÉSEAUX
Tolérance aux pannes
Dispose d’entrées d’alimentation redondantes
avec protection contre les surcharges
électriques et d’une sortie pour un relai
d’alarme.
Conception industrielle renforcée
Le solide boîtier IP30 est conçu pour
fonctionner dans une gamme étendue de
températures de -20° à 65°C (-4° à 149°F).
Page 3
CARACTÉRISTIQUES
TI-PGM102
Alimentation électrique PoE+
totale
Fournit une alimentation PoE/PoE+ de
30W par port avec une capacité
d’alimentation PoE totale de 240W
Capacité de commutation
Capacité de commutation de 20 Gb/s
Trame Jumbo
Envoie des paquets plus volumineux,
ou trames Jumbo (jusqu’à 9 KB), pour
de meilleures performances.
DIMENSIONS (mm)
Ports réseau
8 ports PoE+ Gigabit et 2 logements
Gigabit
Alimentation redondante
Entrées d’alimentation redondantes
avec protection contre les surcharges
électriques (alimentation électrique
vendue séparément, modèle TIS12048 ou 48VDC3000)
Gamme etendue de
temperatures de fonctionnement
Conçu pour des températures de
fonctionnement entre -20 et 65 °C
(entre -4 et 149 °F)
Fixations rail DIN/murale
Boîtier métallique de classe IP30 avec
matériel de fixation Rail DIN et murale
fourni
Relais d’alarme
Relais d’alarme déclenchée par une
coupure de courant de l’alimentation
principale et/ou redondante
Point de mise à la terre
Le point de mise à la terre protège le
matériel des surtensions électriques
externes
Page 4
SPÉCIFICATIONS
TI-PGM102
Normes
• IEEE 802.3
• IEEE 802.3u
• IEEE 802.3ab
• IEEE 802.3z
• IEEE 802.3x
• IEEE 802.3af
• IEEE 802.3at
Interface du périphérique
• 8 ports PoE+ Gigabit
• 2 logements SFP Gigabit SFP (1000Base-FX)
• Bornier détachable à 6 broches
• Voyants LED
• Fixation rail DIN
• Fixation murale
• Point de mise à la terre
Débit de transfert des données
• Ethernet: 10 Mb/s (half duplex), 20 Mb/s (full
duplex)
• Fast Ethernet: 100 Mb/s (half duplex), 200 Mb/
s (full duplex)
• Gigabit: 2000 Mb/s (full duplex)
• SFP: 2000Mb/s (full duplex)
Performances
• Mémoire tampon RAM: 1,5Mb
• Matrice de commutation: 20Gb/s
• Tableau des adresses MAC: Entrées de 4K
• Trame Jumbo: 9 KB
• Débit de transmission: 14,88 Mb/s (paquets de
64 octets)
Fonctions spéciales
• Composants renforcés conçus pour des
températures extrêmes
• Entrées d’alimentation redondantes
• Adaptateur secteur DIN (vendu séparément
modèle 48VDC3000)
Alimentation DC
• Entrée: 50 - 55 V DC
• Alimentation électrique compatible: TI-S24048
(vendu séparément)
• Consommation max.: 6,38W (non PoE)
Alimentation (Courant continu)
• Entrée: 100 - 240V AC, 50/60Hz, 2A
• Adaptateur secteur compatible: 48VDC3000
(vendus séparément0
• Sortie: 48V DC, 3,34A 160W max.
PoE
• Capacité PoE: 240W @ 56V DC
Bornier
• Entrées d’alimentation redondantes, relais
d’alarme, 6 broches
• Section: 0,34mm^ 2 à 2,5mm^ 2
• Fils massifs (AWG): 28-14
• Fils torsadés (AWG): 28-14
• Couple: 5 lb. – In/0,5 Nm/0,56 Nm
• Longueur de câble à dénuder: 7-8mm
Contact de relai d’alarme
• Sorties de relais avec capacité de transport de
courant de 1A, 24 V DC
• Mode court circuit lorsque seule l’une des
sources d’alimentation est connectée
• Mode circuit ouvert lorsque seule l’une des
sources d’alimentation est connectée
MTBF
• 1 000 000 heures à 25°C
Boîtier
• Boîtier métallique IP30
• Fixation rail DIN
• Fixation murale
• Point de mise à la terre
Température de fonctionnement
• -20° – 65° C (-4° – 149° F)
Humidité en fonctionnement
• Max. 95 % sans condensation
Dimensions
• 210 x 160 x 45mm (8,3 x 6,3 x 2 pouce)
Poids
• 668g (1,47 livre)
Certifications
• CE
• FCC
• LVD
• IEC 61000-4-2
• IEC 61000-4-4
• IEC 61000-4-5
Garantie
• 3 ans
Contenu de l'emballage
• TI-PGM102
• Guide d’installation rapide
• Bornier détachable
Toutes les références au débit ne sont données qu’à titre de comparaison. Les spécifications, la taille et la forme du produit sont sujettes à modification sans avis préalable, et l’apparence réelle du produit peut différer
de celle illustrée ici.
20675 Manhattan Place • Torrance • CA 90501 • USA • T: 1-888-326-6061 • F: 1-310-961-5511 • [email protected] • www.TRENDnet.com
TRENDnet est une marque déposée. Les autres marques et noms de produits sont des marques déposées de leurs détenteurs respectifs. Les informations fournies dans ce document concerning les produits
TRENDnet et peuvent être modifiées à tout moment, sans notification. Pour les plus récentes infos, veuillez visitez http://www.trendnet.com. © Copyright TRENDnet Tous droits reserves.
Modifie: 3/16/2022
