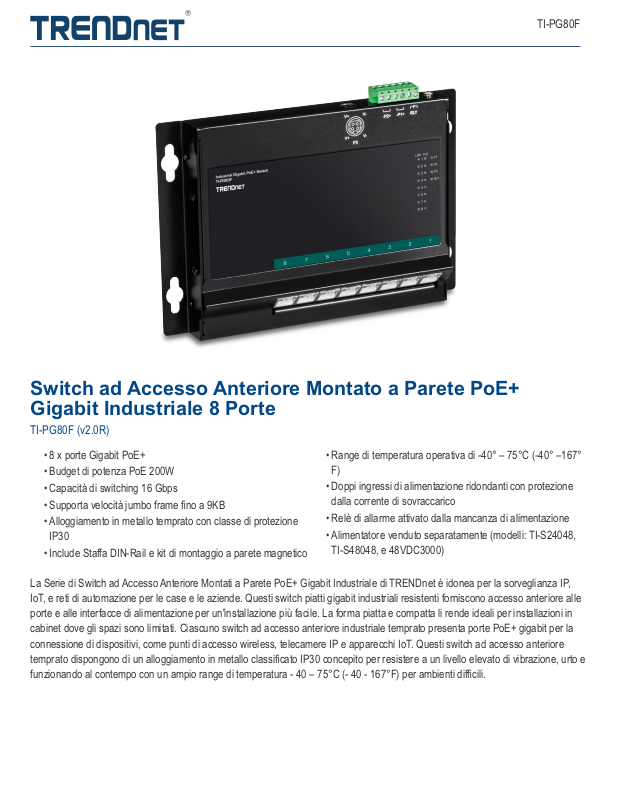

Page 1
TI-PG80F
Switch ad Accesso Anteriore Montato a Parete PoE+
Gigabit Industriale 8 Porte
TI-PG80F (v2.0R)
• 8 x porte Gigabit PoE+
• Budget di potenza PoE 200W
• Capacità di switching 16 Gbps
• Supporta velocità jumbo frame fino a 9KB
• Alloggiamento in metallo temprato con classe di protezione
IP30
• Include Staffa DIN-Rail e kit di montaggio a parete magnetico
La Serie di Switch ad Accesso Anteriore Montati a Parete PoE+ Gigabit Industriale di TRENDnet è idonea per la sorveglianza IP,
IoT, e reti di automazione per le case e le aziende. Questi switch piatti gigabit industriali resistenti forniscono accesso anteriore alle
porte e alle interfacce di alimentazione per un'installazione più facile. La forma piatta e compatta li rende ideali per installazioni in
cabinet dove gli spazi sono limitati. Ciascuno switch ad accesso anteriore industriale temprato presenta porte PoE+ gigabit per la
connessione di dispositivi, come punti di accesso wireless, telecamere IP e apparecchi IoT. Questi switch ad accesso anteriore
temprato dispongono di un alloggiamento in metallo classificato IP30 concepito per resistere a un livello elevato di vibrazione, urto e
funzionando al contempo con un ampio range di temperatura - 40 – 75°C (- 40 - 167°F) per ambienti difficili.
• Range di temperatura operativa di -40° – 75°C (-40° –167°
F)
• Doppi ingressi di alimentazione ridondanti con protezione
dalla corrente di sovraccarico
• Relè di allarme attivato dalla mancanza di alimentazione
• Alimentatore venduto separatamente (modelli: TI-S24048,
TI-S48048, e 48VDC3000)
Page 2
TI-PG80F
Switch ad Accesso Anteriore
Montati a Parete
Lo switch piatto da montare a parete fornisce
accesso anteriore alle porte e alle interfacce di
alimentazione per un'installazione più facile. La
forma piatta e compatta lo rende ideale per
installazioni in cabinet dove gli spazi sono
limitati.
SOLUZIONE DELLA RETE
Potenza PoE+
Un budget di potenza PoE DI 200W fornisce
potenza PoE dallo switch ad accesso anteriore
industriale temprato fino a otto dispositivi
Power over Ethernet.
Design di tipo industriale
temprato
Dotato di un alloggiamento in metallo
classificato IP30, questo switch ad accesso
anteriore è concepito per resistere a un livello
elevato di vibrazione, urto e funzionando al
contempo con un ampio range di temperatura -
40 – 75°C (- 40 - 167°F) per ambienti difficili.
Page 3
CARATTERISTICHE
TI-PG80F
Porte di tete
8 porte Gigabit PoE+
Design compatto
La forma piatta e compatta rende lo
switch ada accesso anteriore ideale
per installazioni in cabinet dove lo
spazio è limitato
Alimentazione ridondante
I doppi ingressi di alimentazione
forniscono alimentazione ridondante
con protezione dalla corrente di
sovraccarico e un relè di allarme di
uscita per indicare la mancanza di
alimentazione in ingresso.
(alimentatore venduto separatamente:
TI-S24048, TI-S48048 , e 48VDC3000)
Intervallo di Temperatura
d'Esercizio
L'alloggiamento industriale temprato
offre un ampio range di temperatura
operativa di -40° – 75° C (-40° – 167°
F), consentendo installazioni in
ambienti estremamente caldi o freddi.
Potenza PoE
Fornisce fino a 30W di potenza PoE+
per porta con un budget di potenza di
200W
Hardware di montaggio
Include Staffa DIN-Rail e kit di
montaggio a parete magnetico
Relè di allarme
Relè di allarme attivato da mancanza
di alimentazione degli ingressi di
alimentazione primaria o secondaria
Resistente all'urto e alle
vibrazioni
Design temprato certificato per urto
(EN 60068-2-27), caduta libera (EN
60068-2-32) e vibrazione (EN
60068-2-6) per configurazioni
industriali
Hardware design
Il design dell'hardware montabile a
parete fornisce accesso anteriore alle
porte e alle interfacce di alimentazione
per un'installazione più facile.
Capacità di switching
Capacità di switching di 16Gbps
Jumbo Frames
Inoltra pacchetti più grandi, o Jumbo
Frame (fino a 9 KB), per migliori
prestazioni
Punto di messa a terra
Il punto di messa a terra protegge
l'apparecchiatura dalle sovratensioni
elettriche esterne
Indicatori LED
Switch ad accesso anteriore con
indicatori LED che indicano lo stato
dell'alimentazione e della porta
SPECIFICHE
Standards
• IEEE 802.3
• IEEE 802.3u
• IEEE 802.3ab
• IEEE 802.3x
• IEEE 802.3af
• IEEE 802.3at
Interfaccia dispositivo
• 8 porte Gigabit PoE+
• Morsettiera rimovibile 6 pin
• Indicatori LED
• Montaggio su guida DIN
• Montaggio a muro
• Punto di messa a terra
Velocità trasferimento dati
• Ethernet: 10 Mbps (half duplex), 20 Mbps (full
duplex)
• Fast Ethernet: 100 Mbps (half duplex), 200
Mbps (full duplex)
• Gigabit: 2000 Mbps (full duplex)
Rendimento
• RAM per buffer dati: 1024 KB
• Switching Fabric: 16Gbps
• Tabella indirizzi MAC: 4K voci
• Jumbo Frames: 9KB
• Velocità invio: 11,9 Mpps (dimensione
pacchetto 64-byte)
Caratteristiche speciali
• Componenti temprati classificati per
temperature estreme
• Doppio ingresso ridondato di alimentazione
• Auto-negoziazione
• Auto memorizzazione e architettura di inoltro
• Address learning e address aging automatico
• Supporta ESD 8kV
Potenza CC
• Ingresso: 48 – 56 V CC
• Alimentatore compatibile: TI-S24048, TIS48048 (venduto separatamente)
• Consumo massimo: 5.76W (non PoE)
Page 4
TI-PG80F
Alimentazione CA
• Ingresso: 100 – 240V CA 50/60Hz 2A
• Adattatore compatibile: 48VDC3000 (venduto
separatamente)
• Uscita: 48V CC, 3,34A 160W max.
PoE
• Bilancio PoE: 200 W a 56 V CC
Morsettiera
• Ingressi alimentazione ridondante, contatto relè
di allarme, 6 pin
• Gamma filo: da 0,34mm^2 a 2,5mm^2
• Filo rigido (AWG): 12-24/14-22
• Filo trefolato (AWG): 12-24/14-22
• Torsione: 5 lb. – In / 0,5Nm / 0,56 Nm
• Lunghezza sguainatura filo: 7 – 8mm
Contatto relè di allarme
• Uscite relè con capacità di alimentazione di 1A,
24V CC
• Modalità circuito aperto quando sono collegate
due fonti di alimentazione
• Modalità cortocircuito quando è collegata una
sola fonte di alimentazione
MTBF
• 454,556 ore
Involucro
• Contenitore IP30 in metallo
• Montaggio su guida DIN
• Montaggio a muro
• Montaggio magnetico
• Punto di messa a terra
Temperatura di esercizio
• -40° – 75° C (-40° – 167° F)
Umidità di esercizio
• Max. 95 % senza condensa
Dimensions
• 185 x 145 x 25mm (7,2 x 5,7 x 1 in.)
Peso
• 726g (2 lbs.)
Certificazioni
• CE
• FCC
• UL
• Urto (IEC 60068-2-27)
• Caduta libera (IEC 60068-2-32)
• Vibrazione (IEC 60068-2-6)
Garanzia
• 3 Anni
Contenuto della confezione
• TI-PG80F
• Guida rapida d'installazione
• Blocco contatti estraibile
• DIN-Rail, kit di montaggio a parete e con
magnete
Tutti i riferimenti relativi alla velocità sono solo a scopo comparativo. Le specifiche, le dimensioni e la forma del prodotto sono soggette a modifiche senza preavviso e l'aspetto effettivo può differire da quello raffigurato
nel presente documento.
20675 Manhattan Place • Torrance • CA 90501 • USA • T: 1-888-326-6061 • F: 1-310-961-5511 • [email protected] • www.TRENDnet.com
TRENDnet è un marchio commerciale registrato. Altri marchi e nomi di prdotti sono proprietà dei rispettivi titolari. Le informazioni fornite in questo documento riguardano i prodotti TRENDnet e sono soggette a
modifica in qualsiasi momento, senza preavviso. Per le informazioni più recenti sul prodotto, visita http://www.trendnet.com Copyright © TRENDnet. Tutti i diritti riservati.
Aggiornato: 5/19/2020
