Quick Installation Guide
TI-PG80
1. Avant de débuter
Contenu de l'emballage
ŸTI-PG80
ŸGuide d'installation rapide
ŸBornier détachable
ŸFixation rail DIN
ŸPlaques pour fixation murale
Configuration minimale
ŸRéseau existant
ŸAlimentation électrique (TI-S24048)
2. Références rapides
TV-IP310PI
TV-IP322WI
1
3. Installation du matériel
ŸLe TI-PG80 peut être placé sur un bureau, sur un mur ou fixé sur un rail
DIN.
Instructions de fixation rail DIN
1. Fixez le support de fixation rail DIN au switch.
2. Installez le switch en face du rail DIN et accrochez le support de fixation
au-dessus du rail.
3. Faites pivoter le switch vers le bas en direction du rail afin de le fixer à son
emplacement. Un clic vous avertira lorsqu'il est en place.
Installation du switch Retirer le switch
4. Pour enlever le switch, appuyez vers le bas afin de libérer le bas du rail
DIN et faites-le pivoter hors du rail.
2
Instructions de fixation murale
1. Fixez les plaques de fixation murale au switch.
2. Installez le switch.
Consignes de sécurité
!
ŸCoupez le courant avant de brancher quelque module ou câble que ce soit.
La tension électrique correcte exacte (48 – 56 V DC) est indiquée sur
l'étiquette du produit. Vérifiez le voltage de votre source d'alimentation afin
de vous assurer d'utiliser la pièce adéquate. N'utilisez PAS une tension
supérieure à 48 – 56 V DC, comme précisé sur l'étiquette du produit.
ŸCalculez le courant maximum possible sur chaque câble d'alimentation et
sur les câbles communs. Respectez tous les codes électriques indiquant le
courant maximum accepté par chaque taille de fil. Si le courant dépasse les
indications maximales, le câblage pourrait surchauffer et provoquer des
dégâts importants à votre matériel.
3

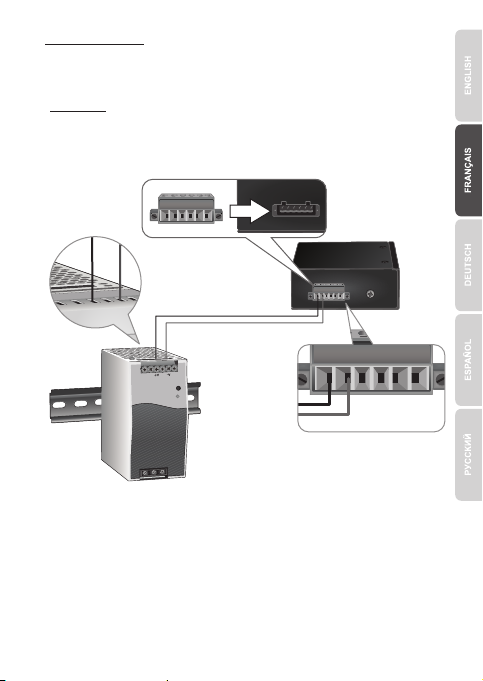

Mise sous tension
1. Connectez l'alimentation électrique (vendu séparément) au bornier fourni
(comme illustré ci-dessous) et fixez-le à l'aide de vis.
Remarque: Respecter les polarités.
2. Attachez la borne d'alimentation à l'appareil, fixez-la à l'aide des vis
fournies, connectez le câble neutre au sol et alimentez l'adaptateur
secteur.
3. Connectez une source et les périphériques réseau au switch. Vérifiez les
LED afin de confirmer que les connexions sont établies. Votre installation
est terminée.
4
Manufacturer’s Nom et Adre
TRENDnet, Inc.
20675 Manhattan Place
Torrance, CA 90501 USA
Détails du produit:
Modèle:
Nom du produit:
Nom Commercial:
TRENDnet déclare par la présente que le produit est conforme aux exigences essentielles et aux
autres dispositions pertinantes de la Directive en vertu de notre seule responsabilité.
Sécurité
CEM
TI-PG80
Switch Rail DIN Gigabit industriel renforcé à 8 ports
TRENDnet
EN 60950-1: 2006 + A11: 2009 + A1: 2010 + A12: 2011 + A2: 2013
EN 55011: 2009 + A1: 2010 Class A
EN 55022: 2010 + AC: 2011 Class A
EN 61000-6-4: 2007 + A1: 2011
EN 55024: 2010
EN 61000-6-2: 2005 + AC: 2005
Ce produit est conforme à la directives suivante.
Directives:
Directive Basse Tension 2006/95/CE
Directive CEM 2004/108/CE
Directive RoHS 2011/65/UE
REACH Réglement (CE) N° 1907/2006
Personne responsable de cette déclaration.
Nom: Sonny Su
Signature:
Date: August 2 2015 Lieu de délivrance: Torrance, California, USA
Position: Director of Technology
TI-PG80
Limited Warranty
TRENDnet warrants its products against defects in material and workmanship, under normal use
and service. Specific warranty periods are listed on each of the respective product pages on the
TRENDnet website.
Garantie Limitée
TRENDnet garantit ses produits contre les problèmes de matériel ou de fabrication, dans des
conditions normales d'utilisation et de service. Les périodes de garanties précises sont
mentionnées sur chacun des pages produits du site web de TRENDnet.
Eingeschränkte Garantie
TRENDne t gewä hrt eine G aranti e für s eine P rodukte im Falle von Ma terial - und
Bearbeitungsdefekten, bei normaler Verwendung und Wartung. Spezielle Garantiezeiträume
werden auf jeder Produktseite auf der Website von TRENDnet genannt.
Garantía limitada
TRENDnet garantiza que sus productos carecen de defectos en el material y la fabricación, en
condiciones de uso y funcionamiento normales. Los periodos específicos de garantía figuran en
cada una de las páginas de producto del sitio web de TRENDnet.
Ограниченная гарантия
Компания TRENDnet предоставляет гарантию на свои изделия от дефектов материалов и
сборки при нормальном использовании и обслуживании. Конкретные гарантийные сроки
указаны на странице каждого продукта на сайте компании TRENDnet.
Garantia Limitada
A TRENDnet garante seus produtos contra defeitos de material e mão de obra sob condições
normais de uso e serviço. Os períodos de garantia específicos estão listados em cada uma das
páginas dos respectivos produtos no site da TRENDnet.
Piiratud garantii
TRENDneti garantii hõlmab materjali- ja koostamisdefekte, mis ilmnevad toote tavapärasel
kasutamisel. Garantiiaja täpne pikkus konkretse toote puhul on leitav TRENDneti kodulehelt
vastava toote infolehelt.
Garanzia limitata
TRENDnet garantisce i propri prodotti da difetti di materiali e manodopera, in condizioni di
normale uso ed esercizio. I periodi di garanzia specifici sono elencati sulle rispettive pagine di
prodotto sul sito TRENDnet.
TI-PG80
Обмежена гарантія
TRENDnet над ає гаранті ю на свою продукцію щодо відсутно сті дефектів матеріа лів та
роботи за умови її належного викорис тання та обслу говуванн я. Конкр етні гарант ійні
періоди перелічені на сторінці кожного виробу на сайті компанії TRENDnet.
Certifications
This device complies with Part 15 of the
FCC Rules. Operation is subject to the
following two conditions:
(1) This device may not cause harmful
interference.
(2) This device must accept any
interference received. Including
interference that may cause undesired
operation.
Waste electrical an electronic products
must not be disposed of with household
waste. Please recycle where facilities
exist. Check with your Local Authority or
Retailer for recycling advice.
Applies to PoE Products Only: This product is
to be connected only to PoE networks without
routing to the outside plant.
Note
The Manufacturer is not responsible for any
ra dio or TV in ter fer enc e c aus ed by
unauthorized modifications to this equipment.
Such modifications could void the user’s
authority to operate the equipment.
Advertencia
En todos nuestros equipos se mencionan
claramente las caracteristicas del adaptador de
alimentacón necesario para su funcionamiento.
El uso de un adaptador distinto al mencionado
puede producir daños fisicos y/o daños al
eq uipo co ne cta do. E l a dap ta dor de
alimen tación de be operar c on voltaj e y
frecuencia de la energia electrica domiciliaria
exitente en el pais o zona de instalación.
If you have any questions regarding the product
installation, please contact our Technical Support.
TI-PG80 (V1) /08.26.2015
