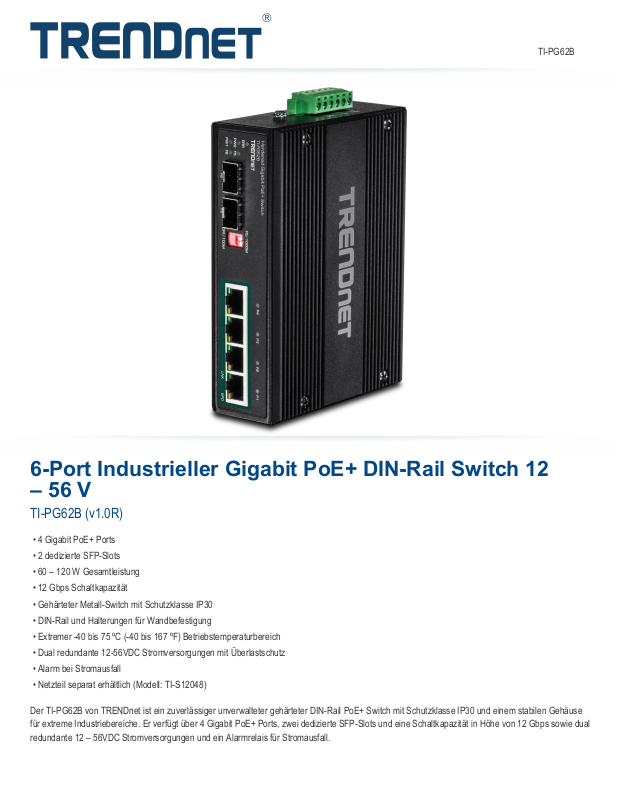

TI-PG62B
6-Port Industrieller Gigabit PoE+ DIN-Rail Switch 12
– 56 V
TI-PG62B (v1.0R)
• 4 Gigabit PoE+ Ports
• 2 dedizierte SFP-Slots
• 60 – 120 W Gesamtleistung
• 12 Gbps Schaltkapazität
• Gehärteter Metall-Switch mit Schutzklasse IP30
• DIN-Rail und Halterungen für Wandbefestigung
• Extremer -40 bis 75 ºC (-40 bis 167 ºF) Betriebstemperaturbereich
• Dual redundante 12-56VDC Stromversorgungen mit Überlastschutz
• Alarm bei Stromausfall
• Netzteil separat erhältlich (Modell: TI-S12048)
Der TI-PG62B von TRENDnet ist ein zuverlässiger unverwalteter gehärteter DIN-Rail PoE+ Switch mit Schutzklasse IP30 und einem stabilen Gehäuse
für extreme Industriebereiche. Er verfügt über 4 Gigabit PoE+ Ports, zwei dedizierte SFP-Slots und eine Schaltkapazität in Höhe von 12 Gbps sowie dual
redundante 12 – 56VDC Stromversorgungen und ein Alarmrelais für Stromausfall.
Page 2
TI-PG62B
PoE-Leistung
Mit einer 60 – 120 W PoE+ Gesamtleistung
können bis zu vier Power over Ethernet Geräte
mit PoE+ Leistung versorgt werden.
Illustration Eines Network
Fehlertoleranz
Dual redundante 12 – 56VDC
Stromversorgung mit Alarm bei Stromausfall
Industrielles Hardware-Design
Stabiles IP30 Gehäuse hält hoher Stoß- und
Vibrationsbelastung stand; ESD / EMI /
Überlastschutz; geeignet zum Gebrauch in
einem breiten Temperaturbereich (- 40 – 75 °C
(- 40 - 167 °F)).
Page 3
TI-PG62B
Netzwerkports
4 Gigabit PoE+ Ports und 2 dedizierte SFP-Slots
DIN-Rail und Wandhalterung
IP30 Metallgehäuse mit Hardware für DIN-Rail oder
Wandmontage
Schaltkapazität
12 Gbps Schaltkapazität
Redundante Stromversorgung
Dual redundante Stromversorgung mit Überlastschutz
(Versorgungsgerät separat erhältlich, Modell: TIS12048)
Alarmrelais
Alarmrelais wird ausgelöst durch Ausfall der primären
und/oder redundanten Stromversorgung
Jumbo Frame
Verschickt größere Pakete oder Jumbo Frames (bis
zu 9 KB) für bessere Leistung
Extreme Temperaturen
Industrieller Switch ausgelegt für
Betriebstemperaturbereich von -40 – 75 °C (-40 – 167
°F)
Stoß- und vibrationsfest
Stoß- (IEC 60068-2-27), freifall- (IEC 60068-2-32) und
vibrationsfest (IEC 60068-2-6)
Erdungspunkt
Erdungspunkt schützt Ausrüstung vor externen
elektrischen Überspannungen
Page 4
Technische Spezifikationen
Standards
• IEEE 802.3
• IEEE 802.3u
• IEEE 802.3ab
• IEEE 802.3z
• IEEE 802.3x
• IEEE 802.3af
• IEEE 802.3at
Geräteschnittstelle
• 4 Gigabit PoE+ Ports
• 2 x 100/1000 Mbps SFP-Slots
• 6-Pol abnehmbare Klemmleiste
• LED-Leuchten
• DIP-Schalter
• DIN-Rail Befestigung
• Wandbefestigung
• Erdungspunkt
Datenübertragungsrate
• Ethernet: 10 Mbps (Halbduplex), 20 Mbps
(Vollduplex)
• Fast Ethernet: 100 Mbps (Halbduplex), 200 Mbps
(Vollduplex)
• Gigabit: 2000 Mbps (Vollduplex)
Leistung
• RAM Datenpuffer: 1024 KB
• Switching Fabric: 12 Gbps
• MAC Adresstabelle: 1.000 Einträge
• Jumbo Frame: 9 KB
• Weiterleitungsrate: 8,9 Mpps (64 Byte Paketgröße)
Besondere Funktionen
• Gehärtete Komponenten für Einsatz in extremen
Temperaturen
• Unterstützt 12/24/48 Stromeinspeisung
Gleichstrom
PoE
Klemmleiste
DIP-Schalter
Alarmrelaiskontakt
• Spannungsbooster bis zu 55V DC
• Dual redundante Stromversorgung
• Auto-Negotiation
• Auto Store und Forward Architektur
• Automatisches Address Learning und Aging
• Unterstützt ESD 8KV
• Eingang: 12/24/48 V DC
• Ausgang: bis zu 55 V DC
• Kompatibles Netzteil: TI-S12048 (separat
erhältlich)
• Verbrauch: Max. 5,76 Watt (nicht-PoE)
• PoE-Gesamtleistung: 120 W @ 24VDC/48VDC/
56VDC
• PoE-Gesamtleistung: 60 W @ 12VDC
• Redundante Stromversorgungen, Alarmrelais, 6
Pole
• Kabeldurchmesser: 0,34 mm^2 bis 2,5 mm^2
• Volldraht (AWG): 12-24/14-22
• Litze (AWG): 12-24/14-22
• Drehmoment: 5 Pfund – Zoll / 0,5 Nm / 0,56 Nm
• Abisolierlänge: 7-8 mm
• 1: AUS (Port 5 SFP ein, Standard), EIN (Port 5
SFP aus)
• 2: AUS (SFP 1000 M, Standard), EIN (SFP 100 M)
• Relaisausgang mit Strombelastbarkeit in Höhe von
1A, 24V DC
• Arbeitsstromprinzip, wenn zwei Stromquellen
angeschlossen sind
TI-PG62B
• Kurzschlussmodus, wenn nur eine Stromquelle
angeschlossen ist
MTBF
• 510,304 Stunden
Gehäuse
• IP30 Metallgehäuse
• DIN-Rail Befestigung
• Wandbefestigung
• Erdungspunkt
• 6 KV ESD-Schutz
Betriebstemperatur
• - 40 bis 75 °C (-40 bis 167 °F)
Betriebsfeuchtigkeit
• Max. 95 % nicht-kondensierend
Maße
• 143 x 105 x 45 mm (5,6 x 4,1 x 1,8 Zoll)
Gewicht
• 700 g (1,6 Pfund)
Zertifizierungen
• CE
• FCC
• Stoß (IEC 60068-2-27)
• Freifall (IEC 60068-2-32)
• Vibration (IEC 60068-2-6)
Garantie
• 3 Jahre Begrenzte
Packungsinhalt
• TI-PG62B
• Schnellinstallationsanleitung
• Entfernbare Klemmleiste
• DIN-Rail und Wandbefestigungshardware
20675 Manhattan Place • Torrance • CA 90501 • USA • T: 1-888-326-6061 • F: 1-310-961-5511 • [email protected] • www.TRENDnet.com
TRENDnet ist ein eingetragenes Warenzeichen. Andere Marken und Produktnamen sind Warenzeichen der jeweiligen Inhaber.Die in diesem Dokument enthaltenen Informationen beziehen sich auf Produkte von TRENDnet und können jederzeit ohne
vorherige Ankündigung geändert werden.Für die neuesten Produkt Informationen besuchen Sie bitte http://www.trendnet.com © Copyright TRENDnet. Alle Rechte vorbehalten.
Aktualisiert: 12/19/2016
