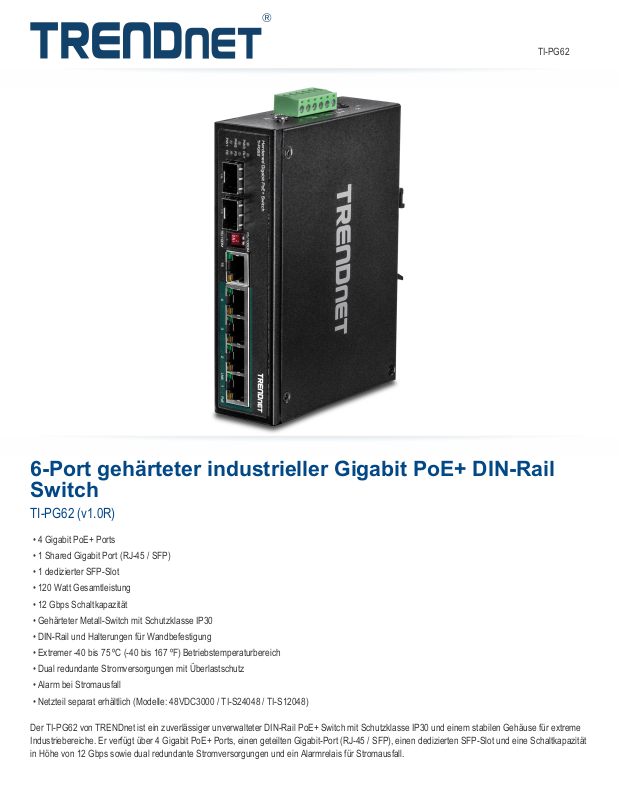

Page 1
TI-PG62
6-Port gehärteter industrieller Gigabit PoE+ DIN-Rail
Switch
TI-PG62 (v1.0R)
• 4 Gigabit PoE+ Ports
• 1 Shared Gigabit Port (RJ-45 / SFP)
• 1 dedizierter SFP-Slot
• 120 Watt Gesamtleistung
• 12 Gbps Schaltkapazität
• Gehärteter Metall-Switch mit Schutzklasse IP30
• DIN-Rail und Halterungen für Wandbefestigung
• Extremer -40 bis 75 ºC (-40 bis 167 ºF) Betriebstemperaturbereich
• Dual redundante Stromversorgungen mit Überlastschutz
• Alarm bei Stromausfall
• Netzteil separat erhältlich (Modelle: 48VDC3000 / TI-S24048 / TI-S12048)
Der TI-PG62 von TRENDnet ist ein zuverlässiger unverwalteter DIN-Rail PoE+ Switch mit Schutzklasse IP30 und einem stabilen Gehäuse für extreme
Industriebereiche. Er verfügt über 4 Gigabit PoE+ Ports, einen geteilten Gigabit-Port (RJ-45 / SFP), einen dedizierten SFP-Slot und eine Schaltkapazität
in Höhe von 12 Gbps sowie dual redundante Stromversorgungen und ein Alarmrelais für Stromausfall.
Page 2
TI-PG62
PoE-Leistung
Mit einer 120 Watt PoE+ Gesamtleistung
können bis zu vier Power over Ethernet Geräte
mit PoE+ Leistung versorgt werden.
Illustration Eines Network
Fehlertoleranz
Bietet dual redundante Stromversorgung
(primär und RPS) aus externen Stromquellen
und Alarmrelais für Benachrichtigung im Falle
von Stromausfall.
Industriell gehärtetes Design
Ausgestattet mit einem stabilen Gehäuse mit
Wetterschutzklasse IP30 und dafür ausgelegt,
starken Vibrationen und Schlägen
standzuhalten; geschützt gegen ESD / EMI /
Überlast; zum Betrieb in großer
Temperaturbandbreite (- 40 – 75 °C (- 40 - 167
°F)) für extreme Bedingungen.
Page 3
TI-PG62
Netzwerk-Ports
4 Gigabit PoE+ Ports, 1 Shared Gigabit Port (RJ-45 /
SFP) und 1 dedizierter SFP-Slot
DIN-Rail / Wandbefestigung
Metallgehäuse mit Schutzklasse IP30 verfügt über
DIN-Rail und Wandbefestigungshardware
Schaltkapazität
12 Gbps Schaltkapazität
Redundante Stromversorgung
Dual redundante Stromversorgungen mit
Überlastschutz (Netzteil separat erhältlich, Modelle:
48VDC3000 / TI-S24048 / TI-S12048)
Alarmrelais
Alarmrelais wird ausgelöst bei Ausfall der primären
und / oder redundanten Stromversorgung
Jumbo Frame
Verschickt größere Pakete oder Jumbo Frames (bis
zu 9 KB) für bessere Leistung
Extreme Temperaturen
Gehärteter Switch ist geeignet für den Betrieb im
Temperaturbereich von -40 bis 75 ºC (-40 bis 167 ºF)
Elektromagnetische Verträglichkeit
Erfüllt die Anforderungen von FCC Teil 15 Absatz B
für Geräte der Klasse A sowie die CE EN 55022
Klasse A Standards
Zertifizierungen
Geeignet für Informationstechnologieausrüstung (ITE)
(EN55022 / 24) sowie industrielle, wissenschaftliche
und medizinische (ISM) Ausrüstung (EN55011)
Stoß- und vibrationsfest
Stoß- (IEC 60068-2-27), freifall- (IEC 60068-2-32) und
vibrationsfest (IEC 60068-2-6)
Erdungspunkt
Erdungspunkt schützt Ausrüstung vor externen
elektrischen Überspannungen
Page 4
Technische Spezifikationen
Standards
• IEEE 802.3
• IEEE 802.3u
• IEEE 802.3ab
• IEEE 802.3z
• IEEE 802.3x
• IEEE 802.3af
• IEEE 802.3at
Geräteschnittstelle
• 4 Gigabit PoE+ Ports
• 1 Shared Gigabit-Port
• 1 Shared SFP-Slot
• 1 dedizierter SFP-Slot
• 6-Pol abnehmbare Klemmleiste
• LED-Leuchten
• DIP-Schalter
• DIN-Rail Befestigung
• Wandbefestigung
• Erdungspunkt
Datenübertragungsrate
• Ethernet: 10 Mbps (Halbduplex), 20 Mbps
(Vollduplex)
• Fast Ethernet: 100 Mbps (Halbduplex), 200 Mbps
(Vollduplex)
• Gigabit: 2000 Mbps (Vollduplex)
Leistung
• RAM Datenpuffer: 1024 KB
• Switching Fabric: 12 Gbps
• MAC Adresstabelle: 1.000 Einträge
• Jumbo Frame: 9 KB
• Weiterleitungsrate: 8,9 Mpps (64 Byte Paketgröße)
Besondere Funktionen
• Gehärtete Komponenten für Einsatz in extremen
Temperaturen
Gleichstrom
Wechselstrom
PoE
Klemmleiste
DIP-Schalter
Alarmrelaiskontakt
• Dual redundante Stromversorgung
• Auto-Negotiation
• Auto Store und Forward Architektur
• Automatisches Address Learning und Aging
• Unterstützt ESD 8KV
• Eingang: 48 - 56 V DC
• Kompatibles Netzteil: TI-S12048 (separat
erhältlich)
• Verbrauch: Max. 5,76 Watt (nicht-PoE)
• Eingang: 100 - 240 V AC, 50/60 Hz, 2 A
• Kompatibles Netzteil: 48VDC3000 (separat
erhältlich)
• Ausgang: 48V DC, 3,34 A 160 W max.
• PoE-Gesamtleistung: 120 Watt
• Redundante Stromversorgungen, Alarmrelais, 6
Pole
• Kabeldurchmesser: 0,34 mm^2 bis 2,5 mm^2
• Volldraht (AWG): 12-24/14-22
• Litze (AWG): 12-24/14-22
• Drehmoment: 5 Pfund – Zoll / 0,5 Nm / 0,56 Nm
• Abisolierlänge: 7-8 mm
• 1: AUS (Port 5 SFP ein, Standard), EIN (Port 5
SFP aus)
• 2: AUS (SFP 1000M, Standard), EIN (SFP 100M)
• Relaisausgang mit Strombelastbarkeit in Höhe von
1A, 24V DC
• Arbeitsstromprinzip, wenn zwei Stromquellen
angeschlossen sind
TI-PG62
• Kurzschlussmodus, wenn nur eine Stromquelle
angeschlossen ist
MTBF
• 460,304 Stunden
Gehäuse
• IP30 Metallgehäuse
• DIN-Rail Befestigung
• Wandbefestigung
• Erdungspunkt
• 8 KV ESD-Schutz
Betriebstemperatur
• - 40 bis 75 °C (-40 bis 167 °F)
Betriebsfeuchtigkeit
• Max. 95 % nicht-kondensierend
Maße
• 143 x 105 x 36 mm (5,6 x 4,1 x 1,4 Zoll)
Weight
• 500 g (1.1 lb)
Certifications
• CE
• FCC
• Stoß (IEC 60068-2-27)
• Freifall (IEC 60068-2-32)
• Vibration (IEC 60068-2-6)
Garantie
• 3 Jahre Begrenzte
Packungsinhalt
• TI-PG62
• Schnellinstallationsanleitung
• Entfernbare Klemmleiste
• DIN-Rail und Wandbefestigungshardware
20675 Manhattan Place • Torrance • CA 90501 • USA • T: 1-888-326-6061 • F: 1-310-961-5511 • [email protected] • www.TRENDnet.com
TRENDnet ist ein eingetragenes Warenzeichen. Andere Marken und Produktnamen sind Warenzeichen der jeweiligen Inhaber.Die in diesem Dokument enthaltenen Informationen beziehen sich auf Produkte von TRENDnet und können jederzeit ohne
vorherige Ankündigung geändert werden.Für die neuesten Produkt Informationen besuchen Sie bitte http://www.trendnet.com © Copyright TRENDnet. Alle Rechte vorbehalten.
Aktualisiert: 10/31/2016
