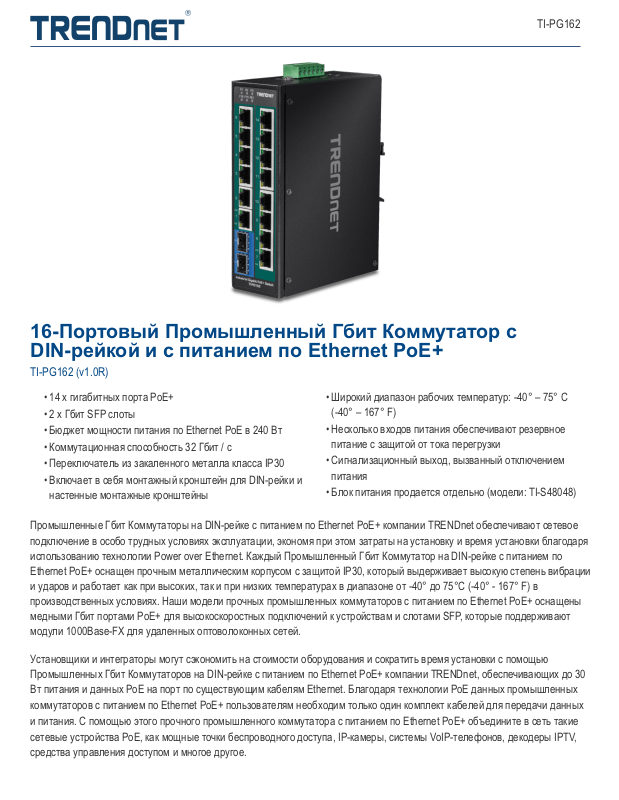

TI-PG162
16-Портовый Промышленный Гбит Коммутатор с
DIN-рейкой и с питанием по Ethernet PoE+
TI-PG162 (v1.0R)
• 14 х гигабитных порта PoE+
• 2 x Гбит SFP слоты
• Бюджет мощности питания по Ethernet PoE в 240 Вт
• Коммутационная способность 32 Гбит / с
• Переключатель из закаленного металла класса IP30
• Включает в себя монтажный кронштейн для DIN-рейки и
настенные монтажные кронштейны
Промышленные Гбит Коммутаторы на DIN-рейке с питанием по Ethernet PoE+ компании TRENDnet обеспечивают сетевое
подключение в особо трудных условиях эксплуатации, экономя при этом затраты на установку и время установки благодаря
использованию технологии Power over Ethernet. Каждый Промышленный Гбит Коммутатор на DIN-рейке с питанием по
Ethernet PoE+ оснащен прочным металлическим корпусом с защитой IP30, который выдерживает высокую степень вибрации
и ударов и работает как при высоких, так и при низких температурах в диапазоне от -40° до 75°C (-40° - 167° F) в
производственных условиях. Наши модели прочных промышленных коммутаторов с питанием по Ethernet PoE+ оснащены
медными Гбит портами PoE+ для высокоскоростных подключений к устройствам и слотами SFP, которые поддерживают
модули 1000Base-FX для удаленных оптоволоконных сетей.
• Широкий диапазон рабочих температур: -40° – 75° C
(-40° – 167° F)
• Несколько входов питания обеспечивают резервное
питание с защитой от тока перегрузки
• Сигнализационный выход, вызванный отключением
питания
• Блок питания продается отдельно (модели: TI-S48048)
Установщики и интеграторы могут сэкономить на стоимости оборудования и сократить время установки с помощью
Промышленных Гбит Коммутаторов на DIN-рейке с питанием по Ethernet PoE+ компании TRENDnet, обеспечивающих до 30
Вт питания и данных PoE на порт по существующим кабелям Ethernet. Благодаря технологии PoE данных промышленных
коммутаторов с питанием по Ethernet PoE+ пользователям необходим только один комплект кабелей для передачи данных
и питания. С помощью этого прочного промышленного коммутатора с питанием по Ethernet PoE+ объедините в сеть такие
сетевые устройства PoE, как мощные точки беспроводного доступа, IP-камеры, системы VoIP-телефонов, декодеры IPTV,
средства управления доступом и многое другое.
Page 2
TI-PG162
Питание по Ethernet PoE+
Этот прочный промышленный коммутатор c
питанием по Ethernet PoE+ имеет бюджет
мощности питания по Ethernet PoE+ в 240
Вт для устройств с питанием по Ethernet, до
30 Вт мощности PoE+ на порт.
СЕТЕВОЕ РЕШЕНИЕ
Резервное питание
Несколько входов питания промышленного
коммутатора c питанием по Ethernet PoE+
обеспечивают резервное питание с защитой
от сверхтоков перегрузки, сводя к минимуму
время простоя сети (блоки питания
продаются отдельно).
Промышленная усиленная
конструкция
Оснащен прочным корпусом с защитой IP30,
который выдерживает высокую степень
вибрации, ударов и работает в широком
температурном диапазоне от -40°- 75° C
(-40° - 167° F).
Page 3
РАЗМЕРЫ (mm)
TI-PG162
Page 4
ОБЩИЕ ХАРАКТЕРИСТИКИ
TI-PG162
Питание по Ethernet PoE+
Промышленные коммутаторы c
питанием по Ethernet PoE+
обеспечивают питание устройств
через Power over Ethernet с
мощностью PoE+ до 30 Вт на порт
Резервное питание
Несколько входов питания
промышленных коммутаторов c
питанием по Ethernet PoE+
обеспечивают резервное питание с
защитой от тока перегрузки (блок
питания продается отдельно,
модель: TI-S48048)
Широкий диапазон температур
Широкий диапазон рабочих
температур от -40 ° до 75 ° C (-40 °
- 167 ° F) позволяет устанавливать
устройство в экстремальных
промышленных условиях с горячей
или холодной рабочей средой
Гигабитные порты
Медные Гбит порты PoE+ для
высокоскоростных подключений
между устройствами и
промышленным неуправляемым
коммутатором c питанием по
Ethernet PoE+ и слоты SFP, которые
поддерживают модули 1000Base-FX
для удаленных оптоволоконных
сетей
Реле сигнализации
Реле сигнализации, вызванное
отключением питания основной и /
или резервной мощности
Ударная и вибрационная
стойкость
Данные прочные промышленные
коммутаторы c питанием по Ethernet
PoE+ рассчитаны на удары (EN
60068-2-27), свободное падение (EN
60068-2-32) и вибрацию (EN
60068-2-6)
Монтажный кронштейн для
DIN-рейки / настенные
монтажные кронштейны
Прочный промышленный
коммутатор c питанием по Ethernet
PoE+ имеет металлический корпус
класса IP30, включая монтажный
кронштейн для DIN-Рейки и
настенное крепление
Jumbo-кадры
Поддерживает большие пакеты или
Jumbo-кадры (до 9 Кбайт) для
повышения производительности
Электромагнитное
соответствие
Соответствует промышленным
сертификатам EMS (IEC 61000-4-2)
ПАЗ: Контакт: 6 кВ | Воздух: 8 кВ,
(IEC 61000-4-4) Быстрый
Переходный Режим: Мощность: 2 кВ
| Сигнал: 2 кВ (61000-4-5) Выброс
напряжения: Мощность: 2 кВ |
Сигнал: 2 кВ
Точка заземления
Промышленный коммутатор c
питанием по Ethernet PoE+ имеют
точку заземления для защиты
оборудования от внешних
электрических перенапряжений
ХАРАКТЕРИСТИКИ
Стандарты
• IEEE 802.3
• IEEE 802.3u
• IEEE 802.3ab
• IEEE 802.3x
• IEEE 802.3z
• IEEE 802.3af
• IEEE 802.3at
Интерфейс устройства
• 14 х Гбит Ethernet + порты
• 2 х гигабитный слот SFP
• 6-контактный съемный клеммный блок
• Светодиодные индикаторы
• Крепление для DIN-рейки
• Установка на стену
• Точка заземления
Скорость передачи данных
• Для обычного Ethernet: 10 Мбит/с
(полудуплекс), 20 Мбит/с (полный дуплекс)
• Для высокоскоростного Ethernet: 100 Мбит/с
(полудуплекс), 200 Мбит/с (полный дуплекс)
• Гбит Ethernet : 2000 Мбит / с (полный
дуплекс)
• SFP: 2000 Мбит / с (полный дуплекс)
Характеристики
• Буфер памяти данных: 512 Кбайт
• Коммутационная Матрица: 32 Гбит/с
• Таблица MAC-адресов: 8 тыс. записей
• Jumbo-кадры: 9 Кбит
• Скорость пересылки: 23.8 Мбит / с (размер
пакета в 64 байта)
Особенности
• Компоненты повышенной прочности,
рассчитанные на экстремальные
температуры
• Несколько резервных входов питания
• Электростатический разряд 6 кВ, воздух 8 кВ
и защита от перенапряжения 2 кВ
• Низкопрофильный дизайн
Мощность постоянного тока
• Вход: 48 – 56 В постоянного тока
• Рекомендуемый источник питания: TI-S48048
(продается отдельно)
• Макс. потребление: 13 Вт (не PoE)
Page 5
TI-PG162
Опциональный адаптер питания
(48VDC3000, продается отдельно)
• Вход: 100 – 240 В пост. тока, 50/60 Гц, 2 А
• Выход: 48 В постоянного тока, 3,34 А, 160 Вт
макс.
PoE
• Баланс мощности PoE: 240 Вт
Терминальный блок
• Несколько входов питания, контакт
сигнализационного реле, 6-контактный
• Диапазон проводов: 0.34 мм^2 - 2.5 мм^2
• Одножильный провод (AWG): 12-24/14-22
• Многожильный провод (AWG): 12-24/14-22
• Крутящий момент: 5 фунт. – дюйм / 0,5 Нм /
0,56 Нм
• Длина оголенной части провода: 7 - 8 мм
Контакт реле сигнализации
• Релейные выходы с допустимой токовой
нагрузкой 1 А, 24 В постоянного тока
• Режим разомкнутой цепи при подключении
двух источников питания
• Режим разомкнутой цепи при подключении
только одного источника питания
MTBF
• 504,738 ч. при 50° C
• 222,000 ч. при 75° C
Корпус
• Металлический корпус класса IP30
• Крепление для DIN-рейки
• Установка на стену
• Точка заземления
• Защита от контакта 6 кВ
• Защита воздуха 8 кВ
• Защита от перенапряжения 2 кВ
Рабочий диапазон температуры
• - 40° – 75° C (-40° – 167° F)
Рабочая влажность
• Макс. 95% без конденсата
Размеры (Д х Ш х В)
• 155 x 120 x 48mm (6 x 4,7 x 1,9 дюйм.)
Вес
• 562g (19,8 унц.)
Сертификаты
• CE
• FCC
• MET
• Амортизатор (IEC 60068-2-27)
• Падение (IEC 60068-2-32)
• Вибрация (IEC 60068-2-6)
Гарантия
• 3 года
Содержимое упаковки
• TI-PG162
• Руководство по быстрой установке
• Съемная клеммная колодка
• DIN-рейка и настенный монтажный
комплект
