Trendnet TI-G50 Quick Installation Guide [en, es, pt]

Quick Installation Guide

TI-G50

1. Antes de iniciar

Contenidos del Paquete

ŸTI-G50
ŸGuía de instalación rápida
ŸBloque de terminales extraíble
ŸMontaje en DIN-rail
ŸPlacas para montaje en pared

Minimum Requirements

ŸRed existente
ŸFuente de alimentación (TI-M6024)

2. Referencia rápida

TV-IP322WI

TV-IP310PI

1

3. Instalación del hardware

ŸEl TI-G50 puede colocarse en un escritorio o montarse en DIN-rail.

Instrucciones de montaje en DIN-rail

1. Acople el soporte de montaje DIN-rail al switch.

2. Coloque el switch en frente del DIN-rail y enganche el soporte de montaje

en el carril.

3. Gire el switch para abajo hacia el carril hasta dejarlo bloqueado.
Escuchará un clic cuando quede bloqueado.

Montando el switch Soltando el switch

4. Para retirar el switch, presione hacia abajo para liberar la parte inferior el

DIN-rail y gírelo hasta sacarlo del carril.

2

Instrucciones para montaje en pared

1. Fije las placas de montaje en pared al switch.

2. Monte el switch.

Nota de seguridad

!

ŸApague la alimentación antes de conectar cualquier módulo o cable. El

voltaje correcto de suministro de alimentación (12 – 56 V DC o 18 – 36 V
AC) figura en la etiqueta del producto. Compruebe el voltaje de su fuente de
alimentación para asegurarse de que esté utilizando la parte correcta. NO
utilice un voltaje superior a 12 – 56 V DC o bien 18 – 36 V AC, según se
especifique en la etiqueta del producto.

ŸCalcule la corriente máxima posible en cada cable de alimentación y cable

común. Observe todos los códigos eléctricos que dictan la corriente máxima
permisible para cada tamaño de cable. Si la corriente supera las
calificaciones máximas, el cableado podría sobrecalentarse y producir
daños graves en su equipo.

3

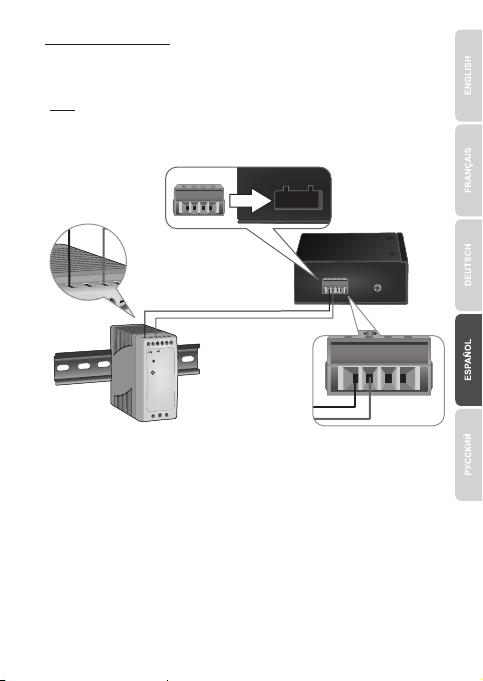

Aplicar la alimentación

1. Conecte el fuente de alimentación (se vende por separado) al bloque de

terminales incluido (según se indica más abajo) y fíjelo con los tornillos.

Nota: Las polaridades deben coincidir.

2. Acople el bloque de terminales a la unidad y suministre alimentación al

adaptador de corriente.

3. Conecte una fuente de red al switch y conecte otros dispositivos de red
PoE o no PoE al switch. Compruebe los LED para confirmar que las
conexiones estén establecidas. Su instalación ha finalizado.

4

TI-G50

Limited Warranty
TRENDnet warrants its products against defects in material and workmanship, under normal use
and service. Specific warranty periods are listed on each of the respective product pages on the
TRENDnet website.

Garantie Limitée
TRENDnet garantit ses produits contre les problèmes de matériel ou de fabrication, dans des
conditions normales d'utilisation et de service. Les périodes de garanties précises sont
mentionnées sur chacun des pages produits du site web de TRENDnet.

Eingeschränkte Garantie

TRENDne t gewä hrt ein e Gara ntie für s eine Produ kte im Falle von Mater ial- un d
Bearbeitungsdefekten, bei normaler Verwendung und Wartung. Spezielle Garantiezeiträume
werden auf jeder Produktseite auf der Website von TRENDnet genannt.

Garantía limitada

TRENDnet garantiza que sus productos carecen de defectos en el material y la fabricación, en
condiciones de uso y funcionamiento normales. Los periodos específicos de garantía figuran en
cada una de las páginas de producto del sitio web de TRENDnet.

Ограниченная гарантия

Компания TRENDnet предоставляет гарантию на свои изделия от дефектов материалов и
сборки при нормальном использовании и обслуживании. Конкретные гарантийные сроки
указаны на странице каждого продукта на сайте компании TRENDnet.

Garantia Limitada

A TRENDnet garante seus produtos contra defeitos de material e mão de obra sob condições
normais de uso e serviço. Os períodos de garantia específicos estão listados em cada uma das
páginas dos respectivos produtos no site da TRENDnet.

Piiratud garantii

TRENDneti garantii hõlmab materjali- ja koostamisdefekte, mis ilmnevad toote tavapärasel
kasutamisel. Garantiiaja täpne pikkus konkretse toote puhul on leitav TRENDneti kodulehelt
vastava toote infolehelt.

Garanzia limitata

TRENDnet garantisce i propri prodotti da difetti di materiali e manodopera, in condizioni di
normale uso ed esercizio. I periodi di garanzia specifici sono elencati sulle rispettive pagine di
prodotto sul sito TRENDnet.

TI-G50

Обмежена гарантія

TRENDnet над ає гарантію на свою продукцію щодо відсу тності дефектів матеріалів та
роботи за умови її належн ого викорис тання та обслу говуванн я. Конкр етні гарант ійні
періоди перелічені на сторінці кожного виробу на сайті компанії TRENDnet.

Certifications

This device complies with Part 15 of the
FCC Rules. Operation is subject to the
following two conditions:
(1) This device may not cause harmful
interference.
(2) This device must accept any
interference received. Including
interference that may cause undesired
operation.

Waste electrical an electronic products
must not be disposed of with household
waste. Please recycle where facilities
exist. Check with your Local Authority or
Retailer for recycling advice.

Applies to PoE Products Only: This product is
to be connected only to PoE networks without
routing to the outside plant.

Note

The Manufacturer is not responsible for any
ra dio or TV in ter fer enc e c aus ed by
unauthorized modifications to this equipment.
Such modifications could void the user’s
authority to operate the equipment.

Advertencia

En todos nuestros equipos se mencionan
claramente las caracteristicas del adaptador de
alimentacón necesario para su funcionamiento.
El uso de un adaptador distinto al mencionado
puede producir daños fisicos y/o daños al
eq uipo co ne cta do. E l a dap ta dor de
alimen tación de be operar c on voltaj e y
frecuencia de la energia electrica domiciliaria
exitente en el pais o zona de instalación.

If you have any questions regarding the product

installation, please contact our Technical Support.

TI-G50 (V1) /08.26.2015

Technical Suppo rt

Toll free US/Canada: 1-866-845-3673

Regional phone numbers available

at www.trendnet.com/support

20675 Manhatta n Place , Torrance, CA 905 01. USA

Copyright © 2015. All Rights Reserved. TRENDnet.

TRENDn et

Product Warranty Regi stration

Please take a moment to register your

product online. Go to TRENDnet’s website at:

http:// www.trendnet.com /register
