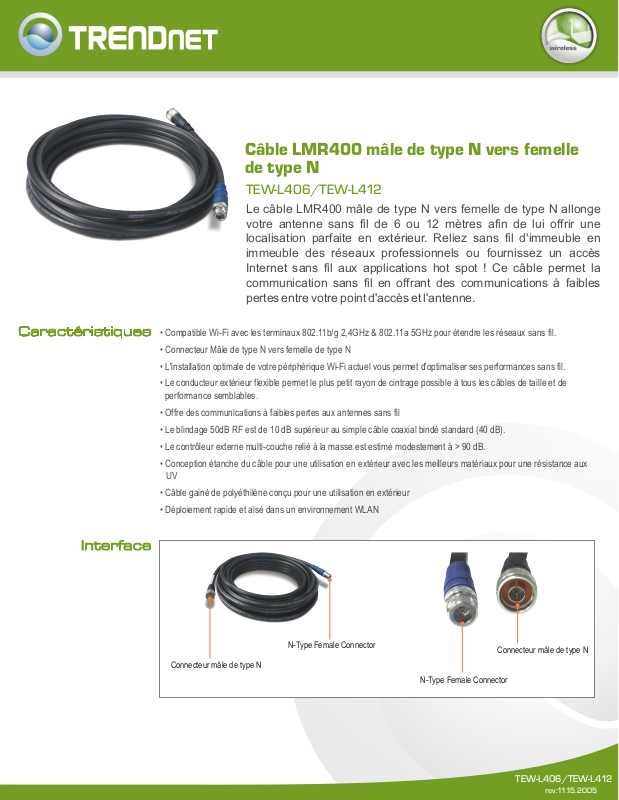

Trendnet TEW-L406, TEW-L412 DATASHEET
Câble LMR400 mâle de type N vers femelle
Connecteur mâle de type N
N-Type Female Connector
Connecteur mâle de type N
N-Type Female Connector
de type N
TEW-L406/TEW-L412
Le câble LMR400 mâle de type N vers femelle de type N allonge
votre antenne sans fil de 6 ou 12 mètres afin de lui offrir une
localisation parfaite en extérieur. Reliez sans fil d'immeuble en
immeuble des réseaux professionnels ou fournissez un accès
Internet sans fil aux applications hot spot ! Ce câble permet la
communication sans fil en offrant des communications à faibles
pertes entre votre point d'accès et l'antenne.
• Compatible Wi-Fi avec les terminaux 802.11b/g 2,4GHz & 802.11a 5GHz pour étendre les réseaux sans fil.
• Connecteur Mâle de type N vers femelle de type N
• L'installation optimale de votre périphérique Wi-Fi actuel vous permet d'optimaliser ses performances sans fil.
• Le conducteur extérieur flexible permet le plus petit rayon de cintrage possible à tous les câbles de taille et de
performance semblables.
• Offre des communications à faibles pertes aux antennes sans fil
• Le blindage 50dB RF est de 10 dB supérieur au simple câble coaxial bindé standard (40 dB).
• Le contrôleur externe multi-couche relié à la masse est estimé modestement à > 90 dB.
• Conception étanche du câble pour une utilisation en extérieur avec les meilleurs matériaux pour une résistance aux
UV
• Câble gainé de polyéthilène conçu pour une utilisation en extérieur
• Déploiement rapide et aisé dans un environnement WLAN
InterfaceInterface
TEW-503PI (07-28-2005)
TEW-L406/TEW-L412
rev:11.15.2005
Câble LMR400 mâle de type N vers femelle de type N
TEW-L406/TEW-L412
SpécificationsSpécifications
Construction
Contrôleur intérieur (BCCAI)
Diélectrique (mousse PE)
Contrôleur extérieur
(bande d'aluminium)
Protection de la tresse
(cuivre étamé)
Gaine (PE)
• 2,74 mm
• 7,24 mm
• 7,39 mm
• 8,13 mm
• 10,29 mm
Mécanique
Rayon de cintrage : Installation
Rayon de cintrage : Répété
Moment de cintrage
Poids
Limite d'élasticité
Aplatissement
• 25,40 mm
• 101,6 mm
• 0,68 N-m
• 0,10 kg/m
• 72,6 kg
• 0,71 kg/mm
Environment
Température
• Fonctionnement : de -40 à 85°C
• Entreposage: de -70 à 85°C
Solution antenne câbleSolution antenne câble
LMR200 Reverse SMA to
or
(TEW-ASAK)
N-Type Cable (2 meters)
(TEW-L202)
LMR200 Reverse SMA to
N-Type Cable (8 meters)
(TEW-L208)
+
Indoor
Solution
54Mbs 802.11g
Wireless Router
(TEW-432BRP)
Outdoor
Solution
Outdoor Arrestor Kit
LMR400 N-Type Male to N-Type
Female Cable (6 meters)
or
LMR400 N-Type Male to N-Type
Female Cable (12 meters)
(TEW-L406)
(TEW-L412)
Indoor/Outdoor
Antenna
Electrique
Fréquence de coupure
Vitesse de propagation
Constante diélectrique
Retardement
Impédance
Capacitance
Inductance
Efficacité du blindage
Résistance DC
Contrôleur intérieur
Contrôleur extérieur
Résistance à la tension
Isolation de la gaine
Puissance de crête
• 16.2GHz
• 85%
• 1.38
• 3,92 nS/m
• 50 Ohms
• 78,4 pF/m
• 0,20 uH/m
• > 90 dB
• 4,6 ohms/km
• 5,4 ohms/km
• 2500 Volts DC
• 8000 Volts RMS
• 16 kW
Contenu de l’emballageContenu de l’emballage
• TEW-L406/TEW-L412
• Ruban étanche
• Guide de l’utilisateur
Produits en relationProduits en relation
TEW-AO08O
TEW-ASAK
TEW-L202/TEW-L208
Antenne omnidirectionnelle 8dBi extérieure
Kit extérieur de protection de surcharge
Câble SMA LMR200 inversé vers câble de type N
Information pour commanderInformation pour commander
3135 Kashiwa Street,Torrance, CA 90505 USA
Tel: 1-888-777-1550
Fax: 310-891-1111
www.trendnet.com
Web:
Email: sales@trendnet.com
Pour commander, merci d'appeler au:
1-888-326-6061
TRENDnet is a registered trademark. Other Brands and prod uct names are trademarks of their respective holders. Information pro vided in this document pertain to TRENDnet
products a nd is sub ject to change at any time, without noti ce. For the most recent product informa tion please visit
Copyright TRENDnet. All Rights Reserved.
©
http://www.trendnet.com.
