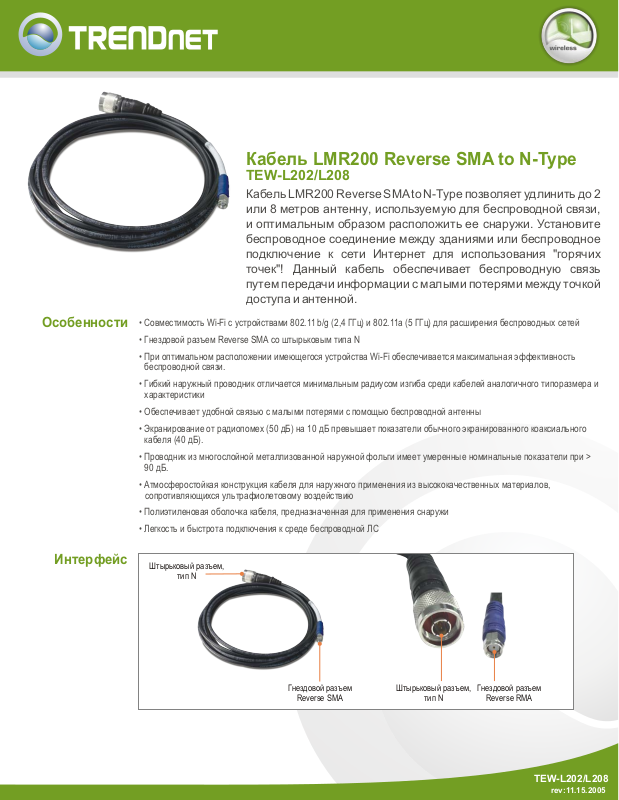

Trendnet TEW-L202, TEW-L208 QUICK INSTALLATION GUIDE [ru]

Кабель LMR200 Reverse SMA to N-Type

Штырьковый разъем,

тип N

Гнездовой разъем

Reverse SMA

Штырьковый разъем,

тип N

Гнездовой разъем

Reverse RMA

TEW-L202/L208

Кабель LMR200 Reverse SMA to N-Type позволяет удлинить до 2
или 8 метров антенну, используемую для беспроводной связи,
и оптимальным образом расположить ее снаружи. Установите
беспроводное соединение между зданиями или беспроводное
подключение к сети Интернет для использования "горячих
точек"! Данный кабель обеспечивает беспроводную связь
путем передачи информации с малыми потерями между точкой
доступа и антенной.

Особенности

Интерфейс

• Совместимость Wi-Fi с устройствами 802.11 b/g (2,4 ГГц) и 802.11a (5 ГГц) для расширения беспроводных сетей

• Гнездовой разъем Reverse SMA со штырьковым типа N

• При оптимальном расположении имеющегося устройства Wi-Fi обеспечивается максимальная эффективность
беспроводной связи.

• Гибкий наружный проводник отличается минимальным радиусом изгиба среди кабелей аналогичного типоразмера и

характеристики

• Обеспечивает удобной связью с малыми потерями с помощью беспроводной антенны

• Экранирование от радиопомех (50 дБ) на 10 дБ превышает показатели обычного экранированного коаксиального
кабеля (40 дБ).

• Проводник из многослойной металлизованной наружной фольги имеет умеренные номинальные показатели при >
90 дБ.

• Атмосферостойкая конструкция кабеля для наружного применения из высококачественных материалов,

сопротивляющихся ультрафиолетовому воздействию

• Полиэтиленовая оболочка кабеля, предназначенная для применения снаружи

• Легкость и быстрота подключения к среде беспроводной ЛС

TEW-503PI (07-28-2005)

TEW-L202/L208

rev:11.15.2005

Кабель LMR200 Reverse SMA to N-Type

TEW-L202/L208

Характеристики

Конструкция

Внутренний проводник (жесткий
оголенный медный провод)

Диэлектрик (пенополиэтилен)

Наружный проводник
(алюминиевая лента)

Оплетка (медь, покрытая
слоем олова)

Оболочка (полиэтилен)

• 0,044 дюйма (1,12 мм)

• 0,116 дюйма (2,95 мм)

• 0,121 дюйма (3,07 мм)

• 0,144 дюйма (3,66 мм)

• 0,195 дюйма (4,95 мм)

Механические характеристики

Радиус изгиба: монтаж

Радиус изгиба: повторный

Изгибающий момент

Вес

Предел прочности на разрыв

Прочность на раздавливание
пластины

• 0,5 дюйма (12,7 мм)

• 2,0 дюйма (50,8 мм)

• 0,2 футо-фунта (0,27 Н-м)

• 0,022 фунта/фут (0,03 кг/м)

• 40 фунтов (18,2 кг)

• 15 фунтов/дюйм (0,27 кг/мм)

Окружающая среда

Температура

• При работе: -40° C ~ 85°C (-40°F~185°F)

• При хранении: -70° C ~ 85°C (-94°F~185°F)

Электрические характеристики

Предельная частота

Скорость распространения

Диэлектрическая постоянная

Временная задержка

Импеданс

Емкостное сопротивление

Индуктивность

Коэффициент экранирования

Сопротивление по

постоянному току:

внутренний проводник

наружный проводник

Выдерживаемое напряжение

Искровой пробой оболочки при

Пиковая мощность

• 39 ГГц

• 83%

• 1.45

• 1.22 нс/фут (4,02 нс/м)

• 50 Ом

• 24,5 пф/фут (80,3 пф/м)

• 0,061uH/фут (0,20 uH/м)

• > 90 дБ

• 5,36 Ом/1000 футов (17,6 Ом/км)

• 4,9 Ом/1000 футов (16,1 Ом/км)

• 1000 В пост. тока

• 3000 В (среднеквадратическое зн.)

• 2.5 кВт

Вариант использования антенного кабеля

LMR200 Reverse SMA to

Indoor

Solution

54Mbs 802.11g
Wireless Router
(TEW-432BRP)

Outdoor
Solution

N-Type Cable (2 meters)

(TEW-L202)

or

LMR200 Reverse SMA to

N-Type Cable (8 meters)

Outdoor Arrestor Kit

(TEW-ASAK)

(TEW-L208)

+

LMR400 N-Type Male to N-Type

Female Cable (6 meters)

(TEW-L406)

or

LMR400 N-Type Male to N-Type

Female Cable (12 meters)

(TEW-L412)

Indoor/Outdoor

Antenna

Содержимое упаковки

• TEW-L202 / TEW-L206

• Атмосферостойкая лента

• Руководство пользователя

Продукты из этой серии

TEW-AO08O

TEW-ASAK

TEW-L406

TEW-L412

Наружная всенаправленная антенна, 8dBi

Комплект наружного разрядника

Кабель для соединения штырькового разъема
LMR400 типа N с гнездовым типа N
