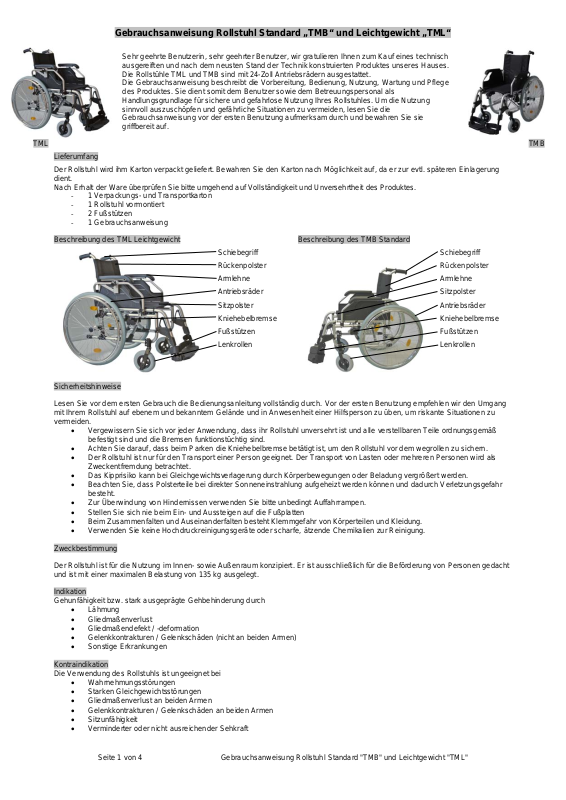

Gebrauchsanweisung Rollstuhl Standard „TMB“ und Leichtgewicht „TML“
Sehr geehrte Benutzerin, sehr geehrter Benutzer, wir gratulieren Ihnen zum Kauf eines technisch
ausgereiften und nach dem neusten Stand der Technik konstruierten Produktes unseres Hauses.
Die Rollstühle TML und TMB sind mit 24-Zoll Antriebsrädern ausgestattet.
Die Gebrauchsanweisung beschreibt die Vorbereitung, Bedienung, Nutzung, Wartung und Pflege
des Produktes. Sie dient somit dem Benutzer sowie dem Betreuungspersonal als
Handlungsgrundlage für sichere und gefahrlose Nutzung Ihres Rollstuhles. Um die Nutzung
sinnvoll auszuschöpfen und gefährliche Situationen zu vermeiden, lesen Sie die
Gebrauchsanweisung vor der ersten Benutzung aufmerksam durch und bewah
griffbereit auf.
TML TMB
Lieferumfang
Der Rollstuhl wird ihm Karton verpackt geliefert. Bewahren Sie den Karton nach Möglichkeit auf, da er zur evtl. späteren Einlagerung
dient.
Nach Erhalt der Ware überprüfen Sie bitte umgehend auf Vollständigkeit und Unversehrtheit des Produktes.
- 1 Verpackungs- und Transportkarton
- 1 Rollstuhl vormontiert
- 2 Fußstützen
- 1 Gebrauchsanweisung

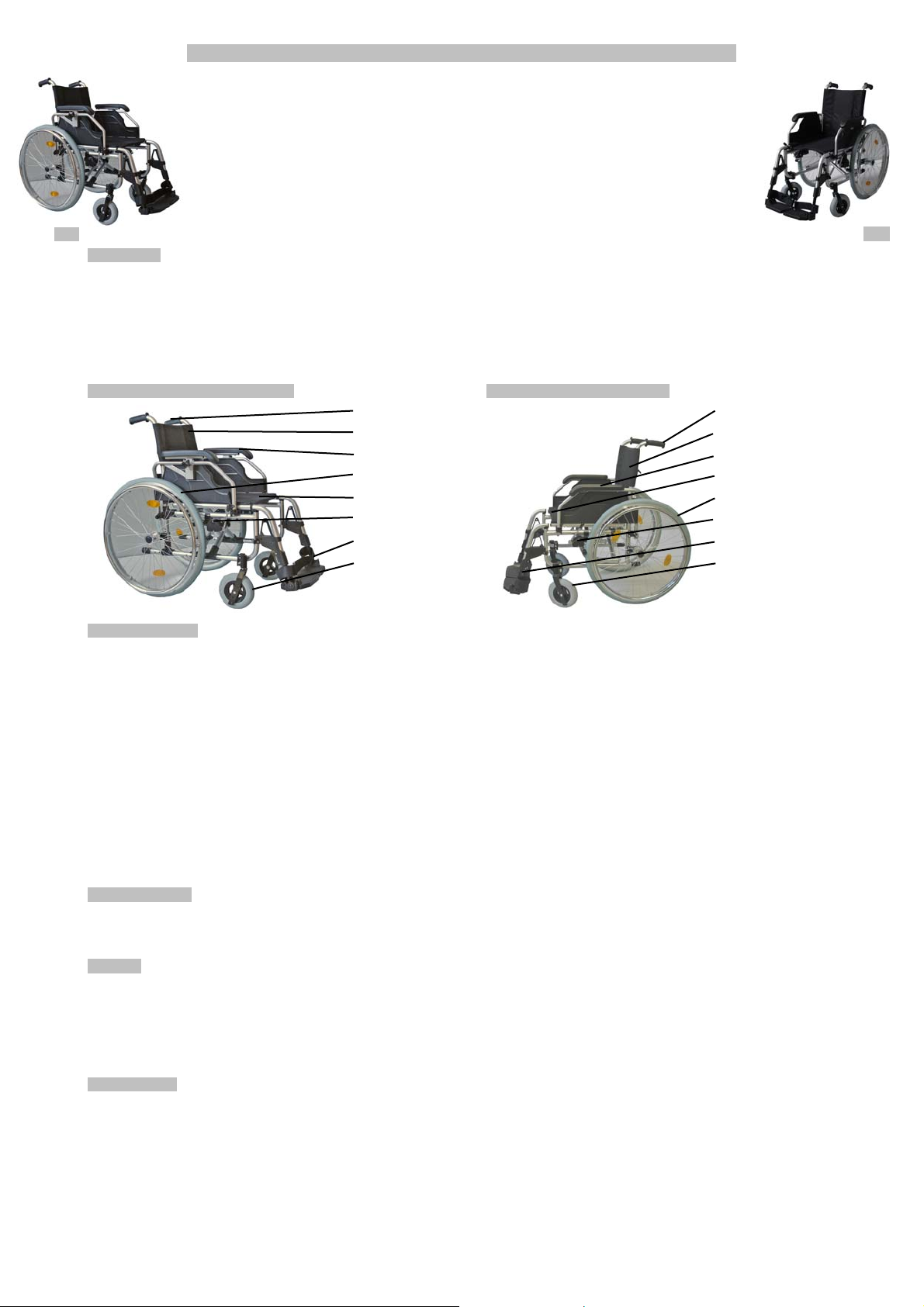

Beschreibung des TML Leichtgewicht Beschreibung des TMB Standard
Schiebegriff
Rückenpolster
Armlehne
Antriebsräder
Sitzpolster
Kniehebelbremse
Fußstützen
Lenkrollen
ren Sie sie
Schiebegriff
Rückenpolster
Armlehne
Sitzpolster
Antriebsräder
Kniehebelbremse
Fußstützen
Lenkrollen
Sicherheitshinweise
Lesen Sie vor dem ersten Gebrauch die Bedienungsanleitung vollständig durch. Vor der ersten Benutzung empfehlen wir den Umgang
mit Ihrem Rollstuhl auf ebenem und bekanntem Gelände und in Anwesenheit einer Hilfsperson zu üben, um riskante Situationen zu
vermeiden.
• Vergewissern Sie sich vor jeder Anwendung, dass ihr Rollstuhl unversehrt ist und alle verstellbaren Teile ordnungsgemäß
befestigt sind und die Bremsen funktionstüchtig sind.
• Achten Sie darauf, dass beim Parken die Kniehebelbremse betätigt ist, um den Rollstuhl vor dem wegrollen zu sichern.
• Der Rollstuhl ist nur für den Transport einer Person geeignet. Der Transport von Lasten oder mehreren Personen wird als
Zweckentfremdung betrachtet.
• Das Kipprisiko kann bei Gleichgewichtsverlagerung durch Körperbewegungen oder Beladung vergrößert werden.
• Beachten Sie, dass Polsterteile bei direkter Sonneneinstrahlung aufgeheizt werden können und dadurch Verletzungsgefahr
besteht.
• Zur Überwindung von Hindernissen verwenden Sie bitte unbedingt Auffahrrampen.
• Stellen Sie sich nie beim Ein- und Aussteigen auf die Fußplatten
• Beim Zusammenfalten und Auseinanderfalten besteht Klemmgefahr von Körperteilen und Kleidung.
• Verwenden Sie keine Hochdruckreinigungsgeräte oder scharfe, ätzende Chemikalien zur Reinigung.
Zweckbestimmung
Der Rollstuhl ist für die Nutzung im Innen- sowie Außenraum konzipiert. Er ist ausschließlich für die Beförderung von Personen gedacht
und ist mit einer maximalen Belastung von 135 kg ausgelegt.
Indikation
Gehunfähigkeit bzw. stark ausgeprägte Gehbehinderung durch
• Lähmung
• Gliedmaßenverlust
• Gliedmaßendefekt / -deformation
• Gelenkkontrakturen / Gelenkschäden (nicht an beiden Armen)
• Sonstige Erkrankungen
Kontraindikation
Die Verwendung des Rollstuhls ist ungeeignet bei
• Wahrnehmungsstörungen
• Starken Gleichgewichtsstörungen
• Gliedmaßenverlust an beiden Armen
• Gelenkkontrakturen / Gelenkschäden an beiden Armen
• Sitzunfähigkeit
• Verminderter oder nicht ausreichender Sehkraft
Seite 1 von 4 Gebrauchsanweisung Rollstuhl Standard "TMB" und Leichtgewicht "TML"
Page 2

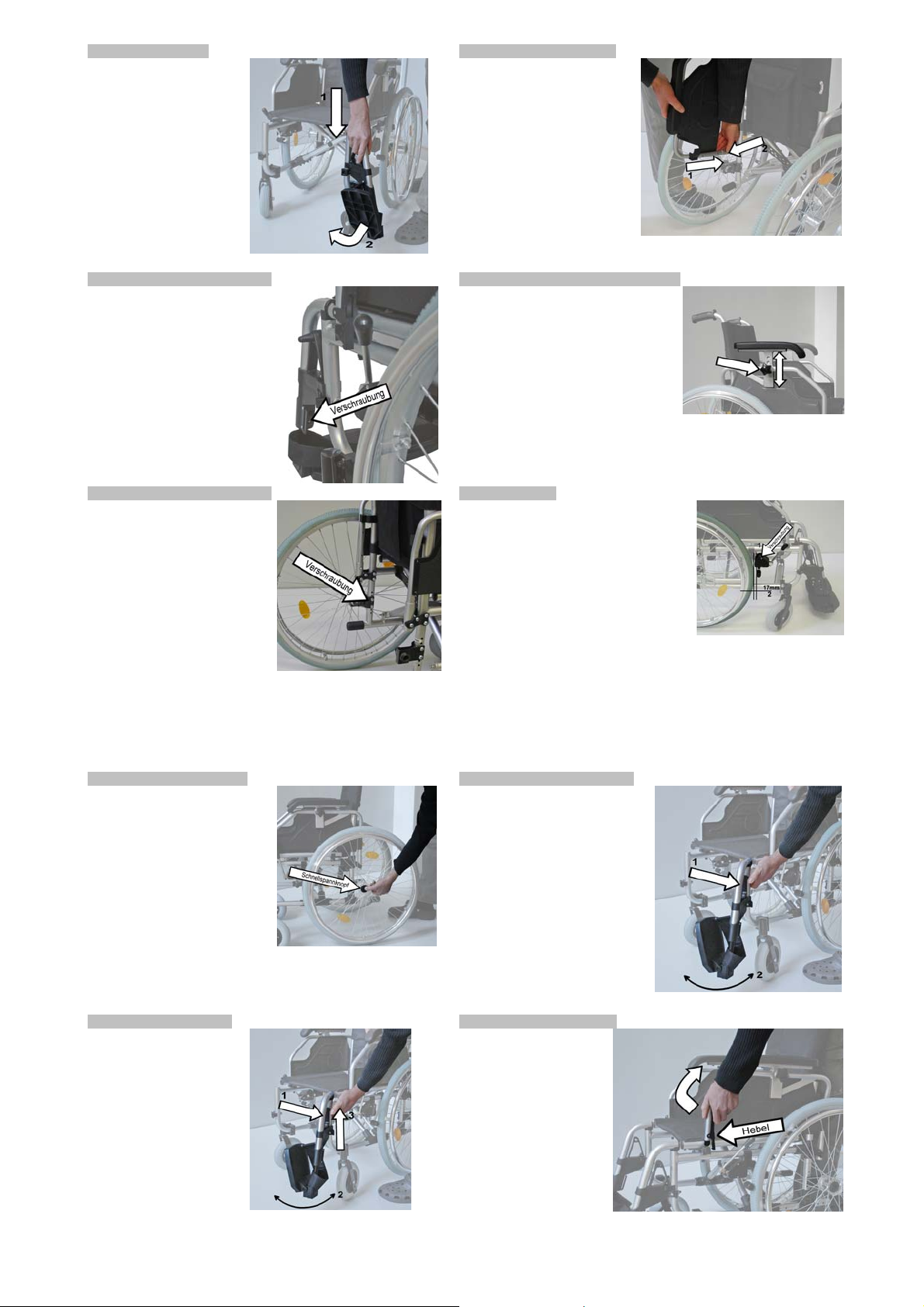

Fußstützen montieren Armlehnen montieren (TMB)
Betätigen Sie zuerst die
Kniehebelbremsen
Stecken Sie die Fußstütze
in die Rahmenführung wie
in Punkt 1 abgebildet
Abschließend schwenken
Sie die Fußstützen um
90° nach vorne (Punkt 2)
Vergewissern Sie sich,
dass die Fußstützen
hörbar eingerastet sind
Höhenverstellung der Fußstützen Höhenverstellung der Armstützen (TML)
Lösen Sie den Gewindestift
Bringen Sie die Fußstützen
in die gewünschte Position
Ziehen Sie den Gewindestift
wieder fest an
Achten Sie darauf, dass sich
beide Fußstützen auf
gleicher Höhe befinden
Die Fußstützen sind korrekt
eingestellt, wenn bei
aufliegenden Füßen auf den
Fußplatten Ihre
Oberschenkel waagerecht
liegen
Höhenverstellung der Hinterräder Kniehebelbremse
Die Höhe der Hinterräder kann
verändert werden
Dazu lösen Sie die
Verschraubung wie in der
Abbildung dargestellt
Ziehen Sie die
Sechskantschraube vollständig
heraus
Bringen Sie das Hinterrad in
die gewünschte Position
Stecken Sie die Schrauben
wieder herein und ziehen Sie
diese gut fest
Vergewissern Sie sich, dass
alle Verschraubungen nach der
Einstellung wieder fest
angezogen sind
Abnehmen der Antriebsräder Wegschwenken der Fußstützen
Um den Rollstuhl Platz
sparend zu transportieren,
können Sie die Antriebsräder
einfach abmontieren
Drücken Sie dazu den
Schnellspannknopf bis zum
Anschlag hinein
Nehmen Sie nun das Rad von
der Achse
Um das Rad wieder zu
montieren, gehen Sie in
umgekehrter Reihenfolge vor
Vergewissern Sie sich, dass
das Rad auf der Achse wieder
eingerastet ist
Demontage der Fußstütze Hochklappen der Armlehnen
Klappen Sie die
Fußplatten hoch.
Schwenken Sie die
Fußstütze nach außen
Abschließend ziehen Sie
die Fußstütze aus der
Rahmenführung (Punkt 3)
Zur Montage gehen Sie in
umgekehrter Reihenfolge
vor
Betätigen Sie die
Kniehebelbremse um den
Rollstuhl gegen Wegrollen zu
sichern
Stecken Sie die Armlehne in
die Rahmenführung wie in
Punkt 1 abgebildet
Lassen Sie den Druckknopf
hörbar in die Bohrung
einrasten (Punkt 2)
Schwenken Sie abschließend
die Armlehne nach vorne, so
dass diese hörbar einrastet
Zur Demontage gehen Sie in
umgekehrter Reihenfolge vor
Lösen Sie Sternschraube soweit,
dass die Armlehne in der Höhe
verstellt werden kann (bitte nicht
komplett herausdrehen)
Bringen Sie die Armlehne in die
gewünschte Position
Stecken Sie nun die Sternschraube
wieder in die nächstgelegene
Bohrung
Drehen Sie die Sternschrauben
wieder fest an
Achten Sie darauf, dass sich die
Sternschraube wieder in der
nächstgelegen Bohrung befinden
Die Bremse muss verdrehsicher
befestigt sein, und darf nicht lose sein.
Der Abstand zwischen Bremsbolzen
und Reifendecke muss bei max.
geöffnetem Bremsmechanismus an der
engsten Stelle 17 mm betragen!
Zum Einstellen/Korrigieren des
Abstandes lösen Sie die
Verschraubung.
Schieben Sie die Bremsen in die
korrekte Position, so dass der Abstand
Bremsbolzen-Reifendecke = 17 mm
beträgt.
Ziehen Sie anschließend die
Verschraubung wieder fest und prüfen
die Funktion. Der Rollstuhl sollte bei
angezogener Bremse nicht
verschiebbar sein.
Um das Einsteigen zu
erleichtern, können die
Fußstützen nach außen
geschwenkt werden
Betätigen Sie dazu zuerst die
Feststellbremsen
Drücken Sie nun den Hebel wie
in der Abbildung Punkt 1
dargestellt
Nun kann die Fußstütze um 90°
nach außen gedreht werden
(Punkt 2)
Um Sie wieder in die
Ausgangsposition zu bringen,
einfach um 90° zur Mitte drehen
Um das Einsteigen von
der Seite zu erleichtern,
können die Armlehnen
nach oben geklappt
werden
Betätigen Sie dazu den
Hebel wie in der
Abbildung dargestellt
Klappen Sie
abschließend die
Armlehne nach oben
Seite 2 von 4 Gebrauchsanweisung Rollstuhl Standard "TMB" und Leichtgewicht "TML"
Page 3

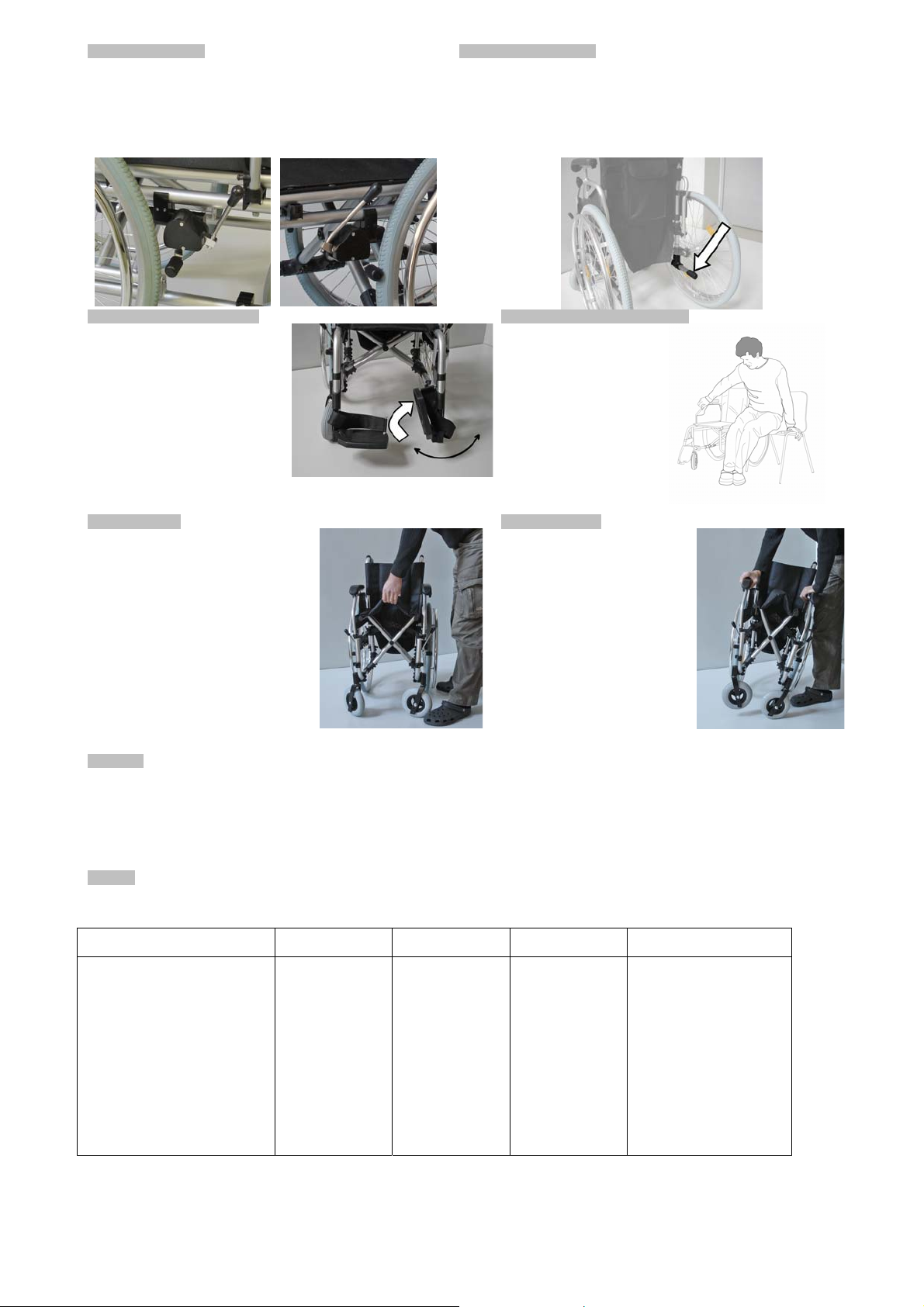

Fahren und Bremsen Fahren über Hindernisse
Der Rollstuhl kann von einer Begleitperson durch Schieben an
den dafür vorgesehenen Schiebegriffen beschleunigt und
abgebremst werden. Zum Parken werden die
Kniehebelbremsen in Richtung Antriebsrad betätigt. Zum lösen
schieben Sie den Hebel einfach nach vorn. Der Insasse treibt
den Rollstuhl an den Greifreifen an. Zum Abbremsen der Fahrt
stehen Ihnen die Greifreifen zur Verfügung.
Die Ankipphilfen, rechts und links am Rollstuhlrahmen ermöglichen
es der Begleitperson den Rollstuhl leichter anzukippen
Treten Sie mit dem Fuß auf die Ankipphilfe
Das Gleichgewicht halten Sie mit den Schiebegriffen
Ein- und Aussteigen von Vorne Ein- und Aussteigen von der Seite
Betätigen Sie die
Kniehebelbremse
Um das Ein- und Aussteigen zu
erleichtern klappen Sie die
Fußstützen nach oben und
schwenken Sie diese nach
außen.
Nehmen Sie langsam auf der
Sitzfläche Platz
Treten Sie dabei nie auf die
Fußstützen, es besteht
Kippgefahr!
Zusammenfalten Auseinanderfalten
Schwenken Sie die Fußstützen nach
außen oder demontieren Sie diese
Ziehen Sie die Sitzfläche in der Mitte
nach oben, wie in der Abbildung
dargestellt
Der Rollstuhl faltet sich nun
selbstständig zusammen
Achtung! Es besteht Klemmgefahr
Reinigung
• Die Rahmenteile können mit einem feuchten Tuch abgewischt werden. Bei stärkeren Verschmutzungen können Sie ein
mildes Reinigungsmittel verwenden.
• Die Räder können mit einer feuchten Bürste mit Kunststoffborsten gereinigt werden (Achtung! Keine Drahtbürste verwenden)
• Die Rückenlehne und Sitzbespannung ist mit einer milden Seifenlauge abwaschbar und ggf. mit einem handelsüblichen
Desinfektionsmittel zu behandeln.
Wartung
Es wird empfohlen, dass ihr Rollstuhl mindestens einmal im Jahr einer Inspektion durch den Fachhandel unterzogen wird. Bei
Störungen oder Defekten am Rollstuhl ist dieser unverzüglich dem Fachhändler zur Instandsetzung zu übergeben.
Maßnahme täglich monatlich jährlich Bemerkungen
Betätigen Sie die
Kniehebelbremse
Um das Ein- und
Aussteigen von der Seite
zu erleichtern, schwenken
Sie die Fußstützen nach
außen oder demontieren
Sie diese
Nehmen Sie langsam auf
der Sitzfläche Platz
Drücken Sie an beiden
Armlehnen den Rollstuhl
vorsichtig auseinander
Abschließend drücken Sie die
Sitzfläche mit den Händen in
eine waagerechte Position
Achtung! Es besteht
Klemmgefahr
Radlager ölen X Durch Fachhandel
Bremsen kontrollieren
Unversehrtheit der Polsterung
Unversehrtheit der Rahmenteile
Unversehrtheit der Verbindungen
Auf Anfrage des Fachhandels, lassen wir Ihnen gerne weitere Unterlagen für Reparaturen und Instandsetzung zu kommen.
Seite 3 von 4 Gebrauchsanweisung Rollstuhl Standard "TMB" und Leichtgewicht "TML"
X X X
X X
X X
X X
Durch Benutzer und
Fachhandel
Durch Benutzer und
Fachhandel
Durch Benutzer und
Fachhandel
Durch Benutzer und
Fachhandel
Page 4
Technische Daten
Rollstuhl TML Leichtgewicht TMB Standard
Max. Belastbarkeit (kg) 135
Sitzbreite (cm) 39, 43, 45, 48, 51, 56
Sitztiefe (cm) 42
Sitzhöhe (cm) 50
Bereifung vorn „6“ (pannensicher) „7“ (pannensicher)
Bereifung hinten 24“x13/8“ (pannensicher)
Armlehnenhöhe (cm) 24 - 28 24 - 28
Gesamtbreite (cm) Je nach Sitzbreite + 20 Je nach Sitzbreite + 20
Gesamtlänge (cm) 76 76
Gesamthöhe (cm) 89,5 89,5
Rahmen Aluminium, pulverbeschichtet Stahl, pulverbeschichtet
Sitzbespannung Polyamid
Rückenpolsterung Polyamid mit Polsterung
Farbe silber
Gewicht (kg) 16 – 17 kg 17,5 – 18,5 kg
Wiedereinsatz
• Der Rollstuhl ist für den Wiedereinsatz konzipiert.
• Beachten Sie, dass Sie auch sämtliche für eine sichere Handhabung notwendigen technischen Unterlagen dem neuen Nutzer
übergeben werden.
• Der Rollstuhl muss vor der Weitergabe gereinigt, desinfiziert, gewartet und vom Fachhandel freigegeben werden.
Garantie
Die Gewährleistung entspricht den gesetzlich vorgeschriebenen 24 Monaten ab Kaufdatum. Garantieleistungen beinhalten Mängel des
Produktes, die nachweislich auf Material- oder Herstellungsfehler zurückzuführen sind. Ausgeschlossen aus der Gewährleistungspflicht
sind Beschädigungen, die durch natürlichen Verschleiß, durch Vorsatz, fahrlässige bzw. unsachgemäße Bedienung oder Benutzung
entstanden sind. Die Garantie entfällt außerdem bei Verwendung von ungeeigneten Reinigungsmitteln, Schmierölen bzw. Fetten.
Trendmobil GmbH
Frohling 24
33106 Paderborn
Deutschland
Telefon.: +49 (0) 5254-9359-0
Telefax: +49 (0) 5254-9359-29
E-Mail:
Internet: www.trendmobil.com
Ihr Fachhändler:
Seite 4 von 4 Gebrauchsanweisung Rollstuhl Standard "TMB" und Leichtgewicht "TML"
