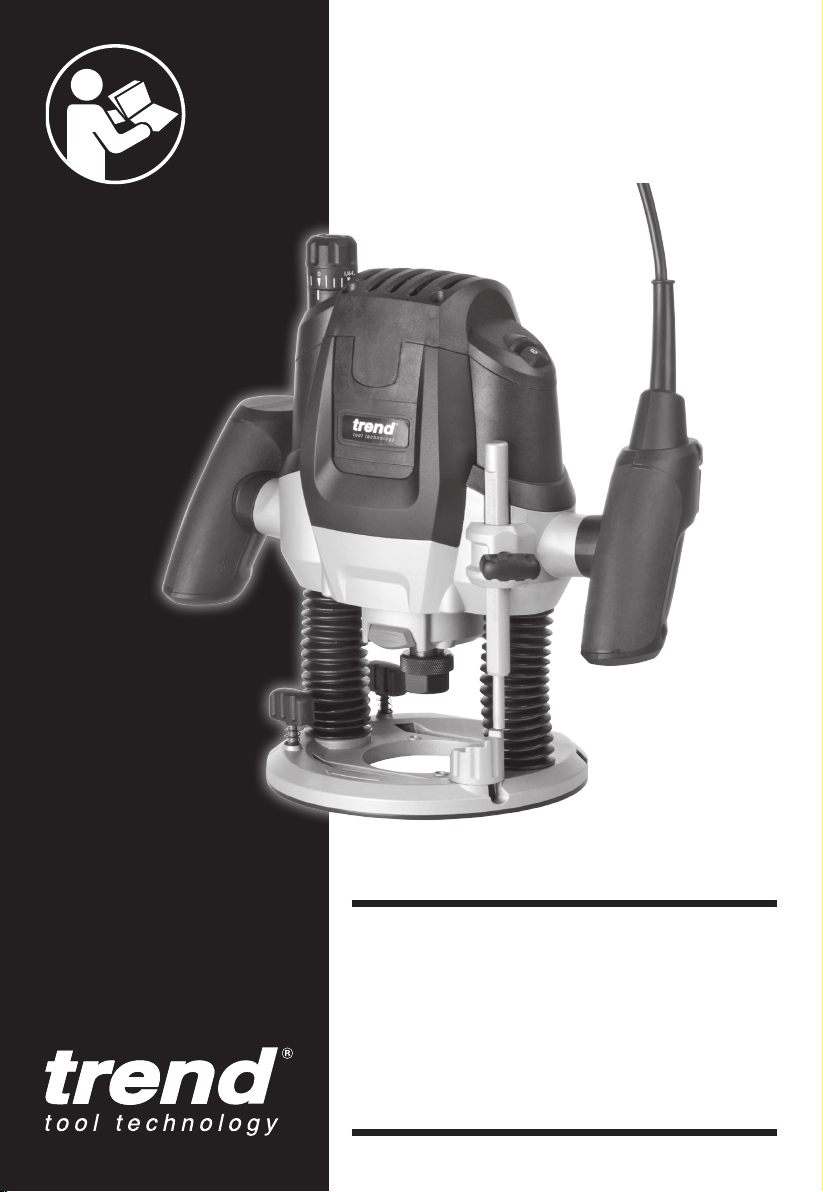

Trend T7E User guide

Page 1

T7E

Router Original instructions EN Oberfräse Originalbetriebsanleitung DE Défonceuse Notice originale FR Bovenfrees Oorspronkelijke gebruiksaanwijzing Overfræser Original brugsanvisning DK Överfräs Bruksanvisning i original SE Overfræser Original driftsinstruks NO Yläjyrsin Alkuperäiset ohjeet FI

Page 2

Page 3

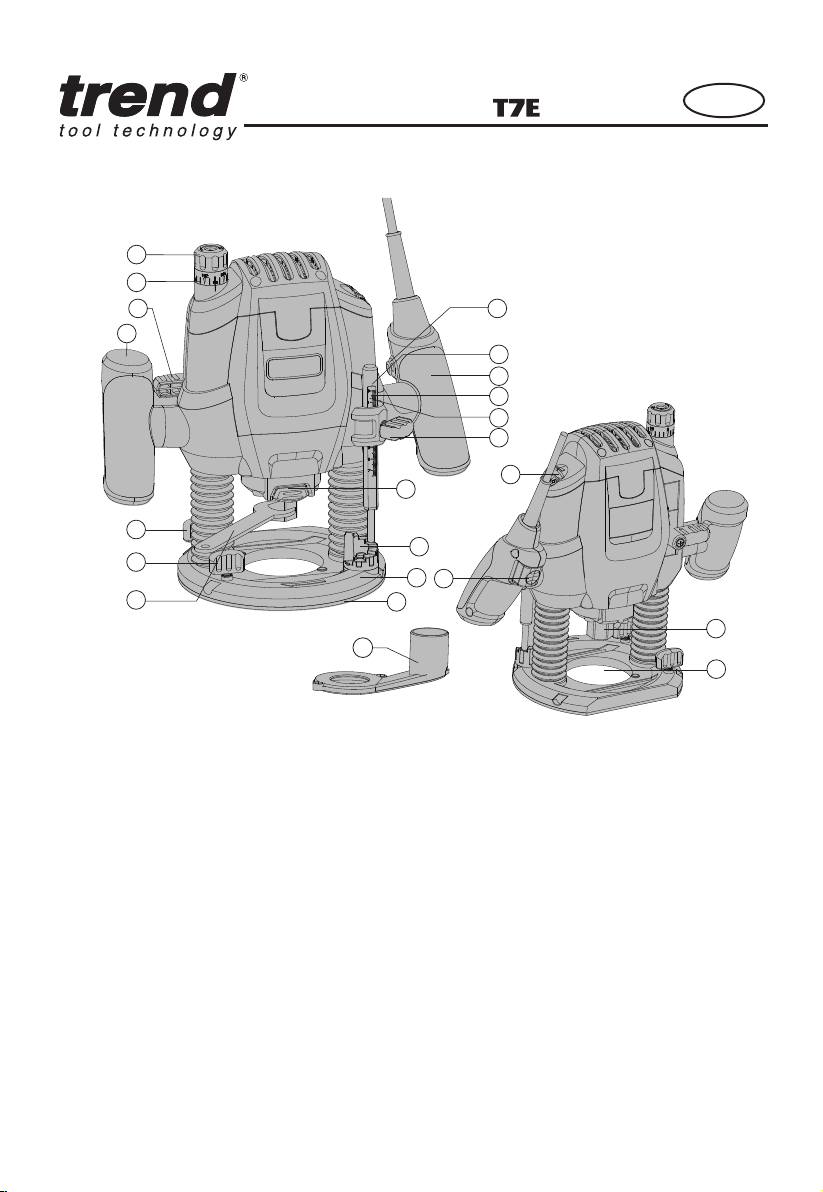

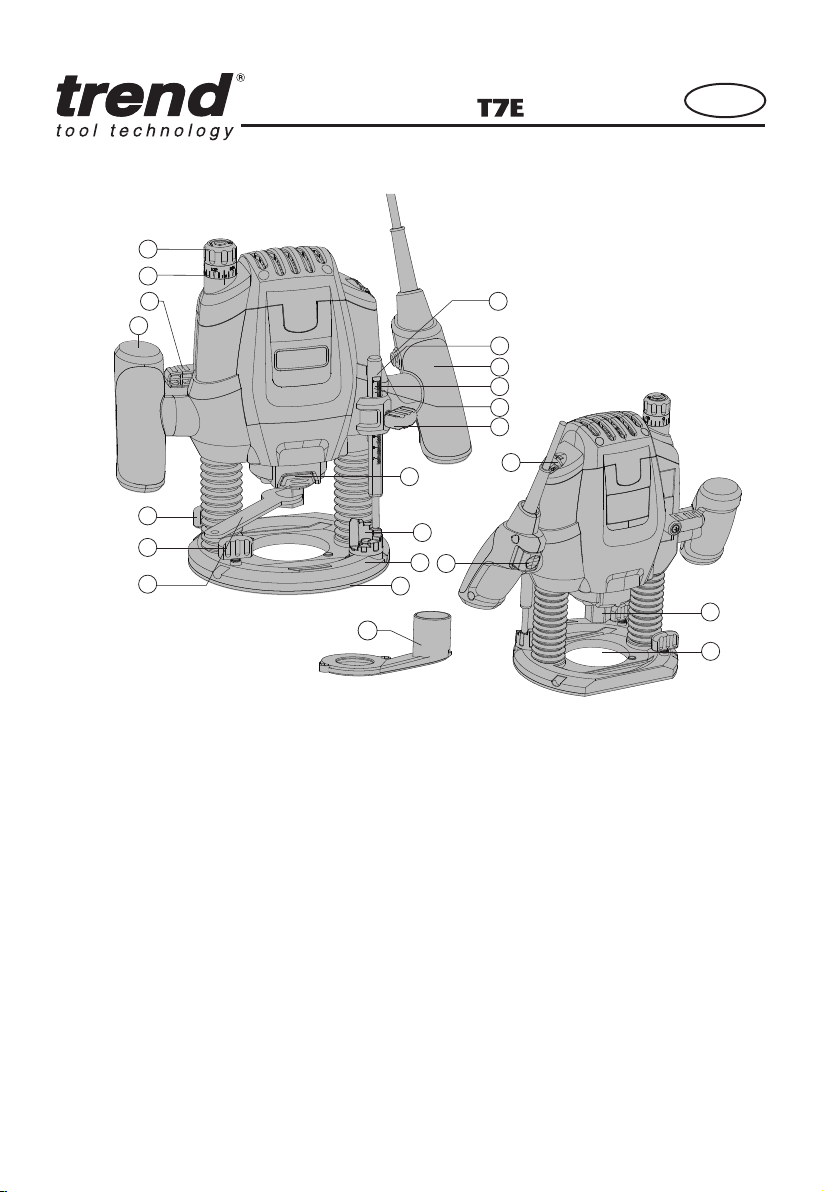

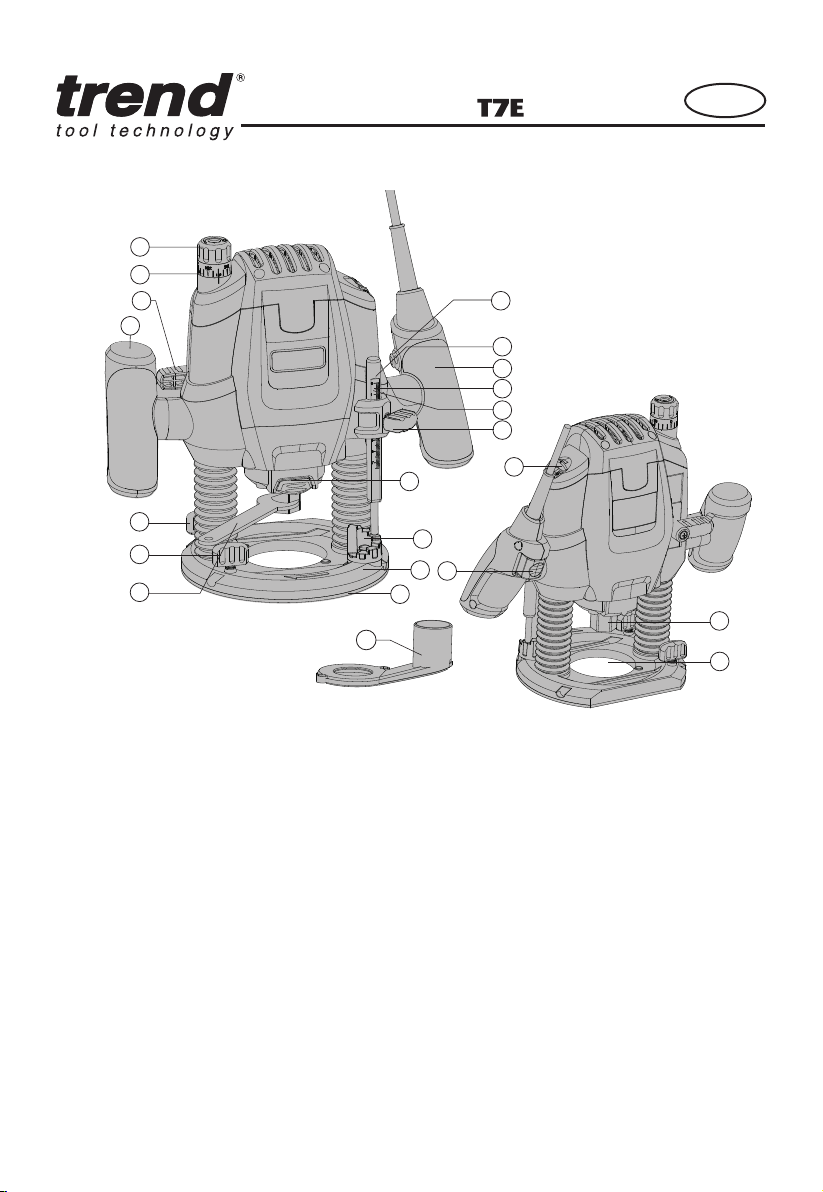

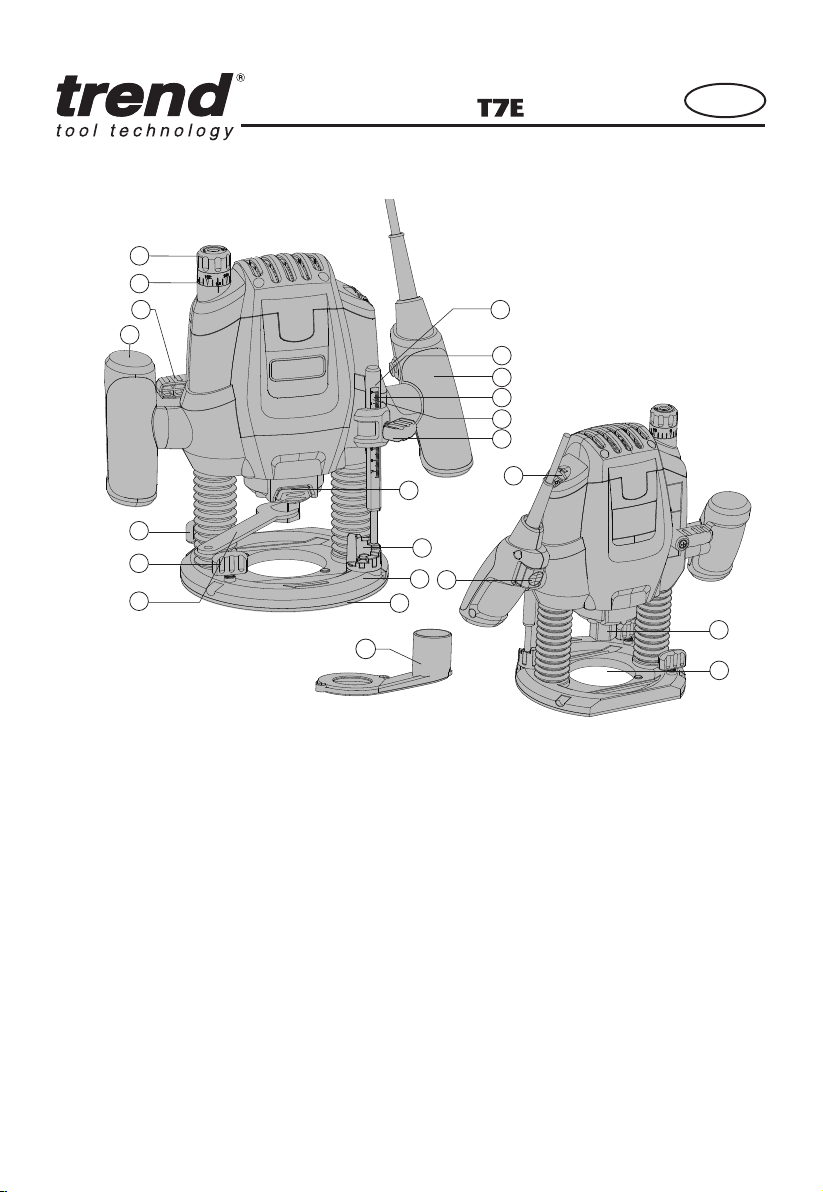

COMPONENT LIST

English

1. Fine-Adjustment Knob For Depth-Of-Cut

2. Scale For Fine Adjustment Of Depth-Of-Cut

3. Clamping Lever

4. Left Handle

Scale For Coarse Adjustment Of Depth-Of-Cut

6. Depth Stop

7. Wing Screw For Depth Stop

8. Parallel Guide Fixing Knobs

9. Turret Stop

10. Base Plate

11. Guide Plate

12. Locking Screw For Guide Rod

13. Tightening Nut With Collet

14. Spindle Lock Button

15. Right Handle (With On/Off Switch)

16. Lock-Off Button

*Not all the accessories illustrated or described are included in standard delivery.

17. Thumb-Wheel For Speed Pre-Selection

18. On/Off Switch

19. Spanner

20. Dust Adapter (See C)

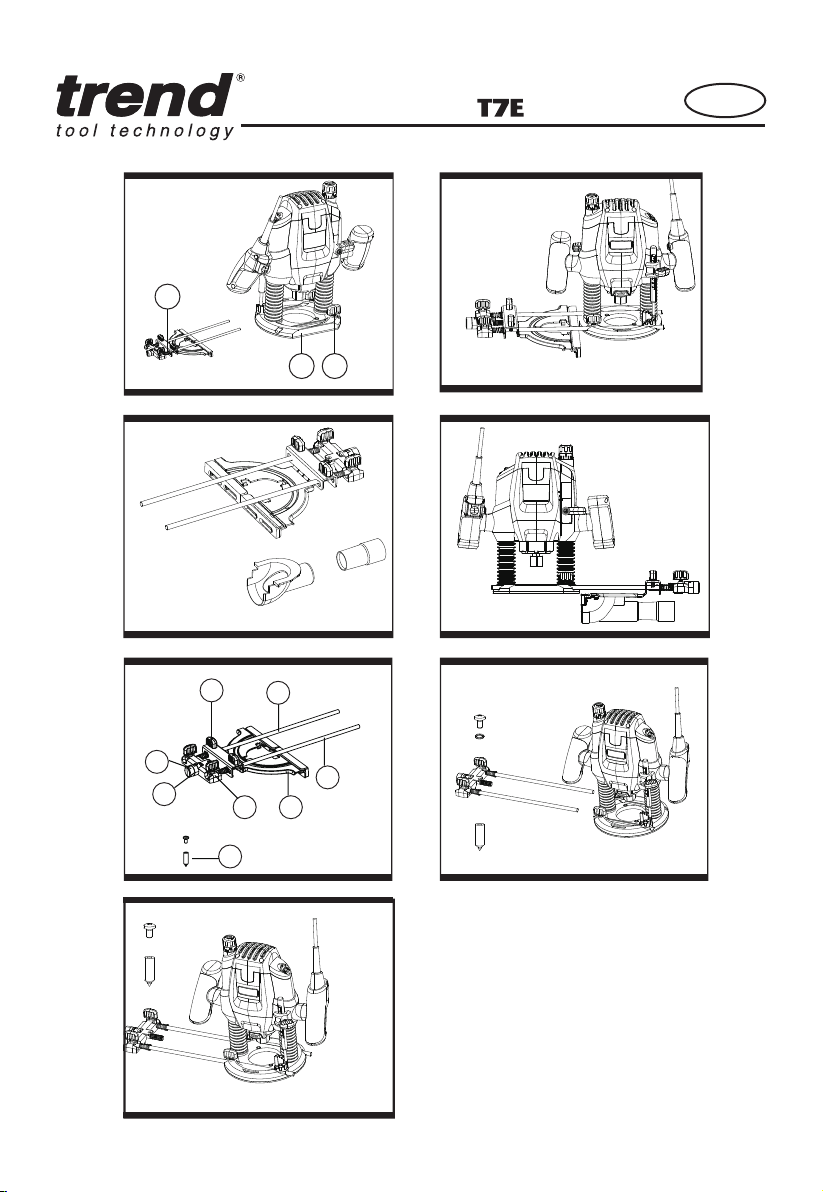

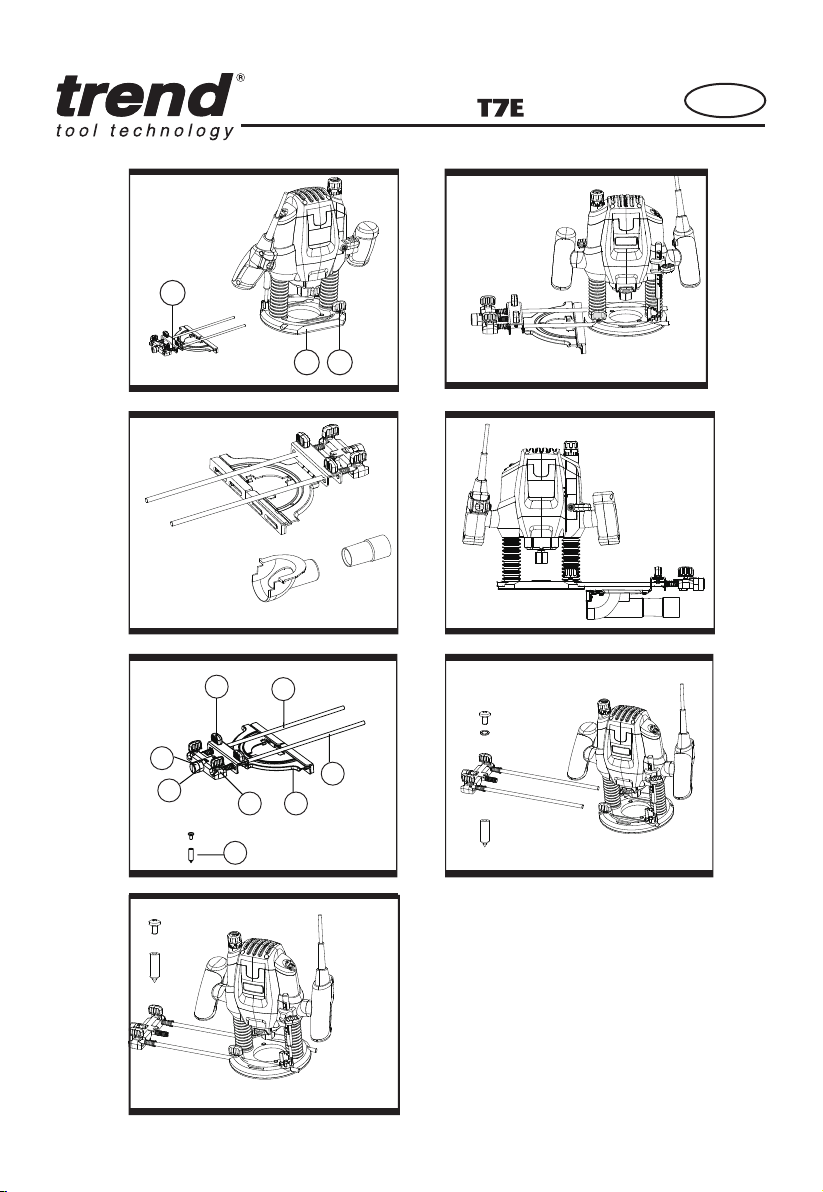

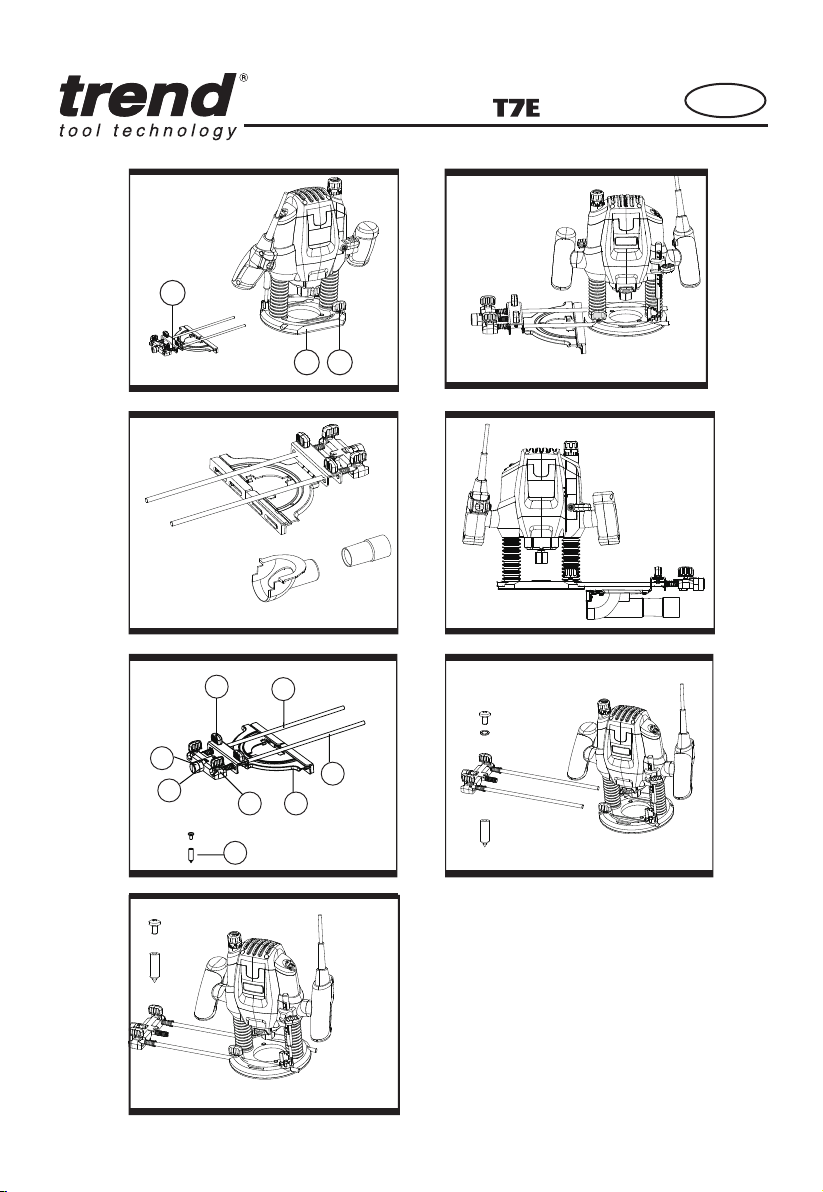

21. Parallel Guide (See I)

22. Centre Pin (See M)

23. Markings For Zero-Reset (See D)

24. Guide Bushing (See G)

25. Screws And Nuts (See C)

26. Index Mark

27. Guide Rods (See M)

28. Wing Knobs (See M)

29. Router Cutter*

30. Extraction Adapter For Parallel Guide

31. Dust Boots

- -

Page 4

English

E F

- -

Page 5

- USA

I J

English

- -

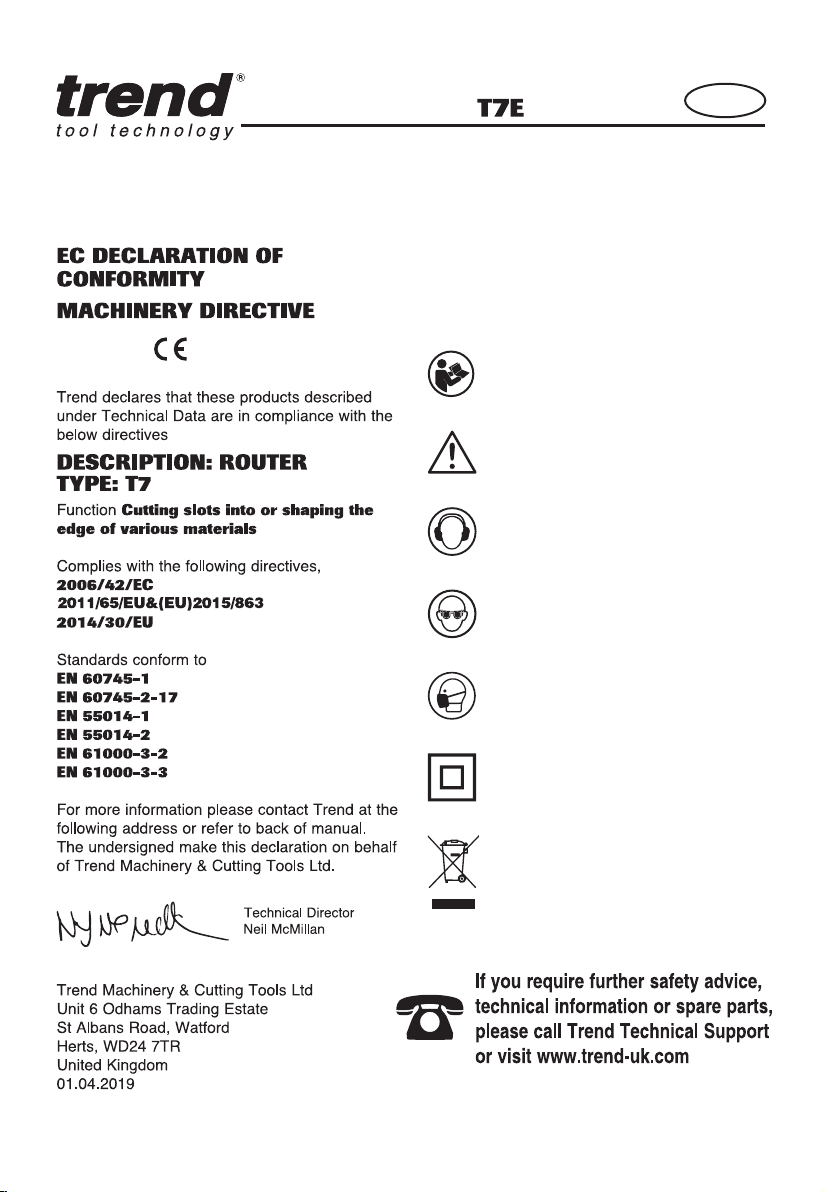

Page 6

English

Dear Customer Thank you for purchasing this Trend product, we hope you enjoy many years of creative and productive use. Please remember to return your guarantee card within 28 days of purchase.

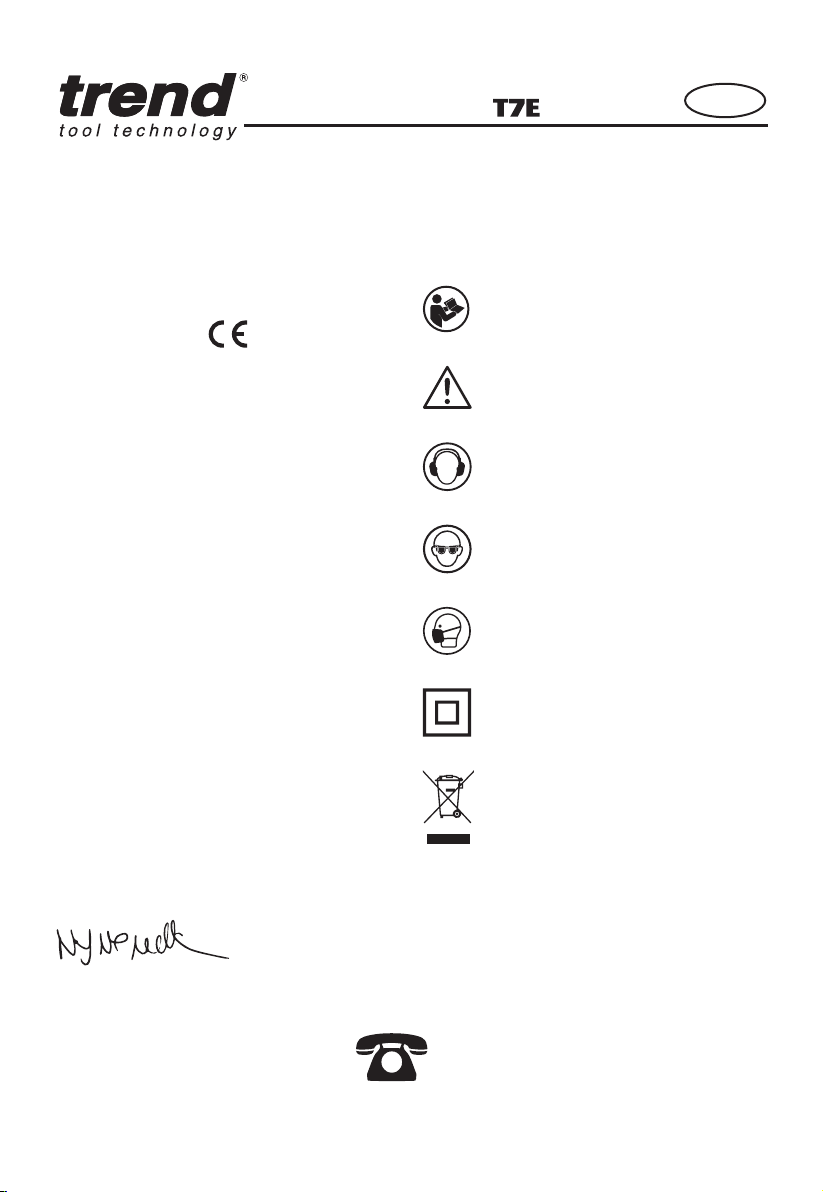

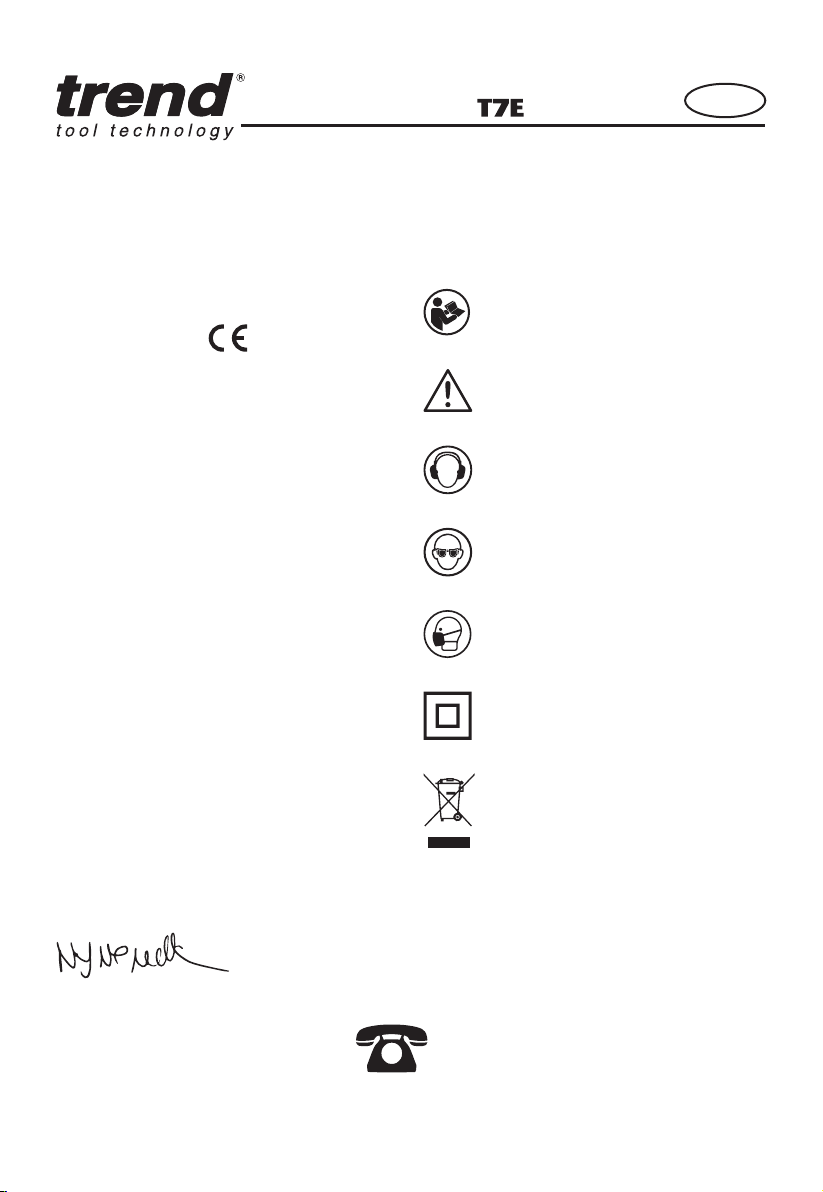

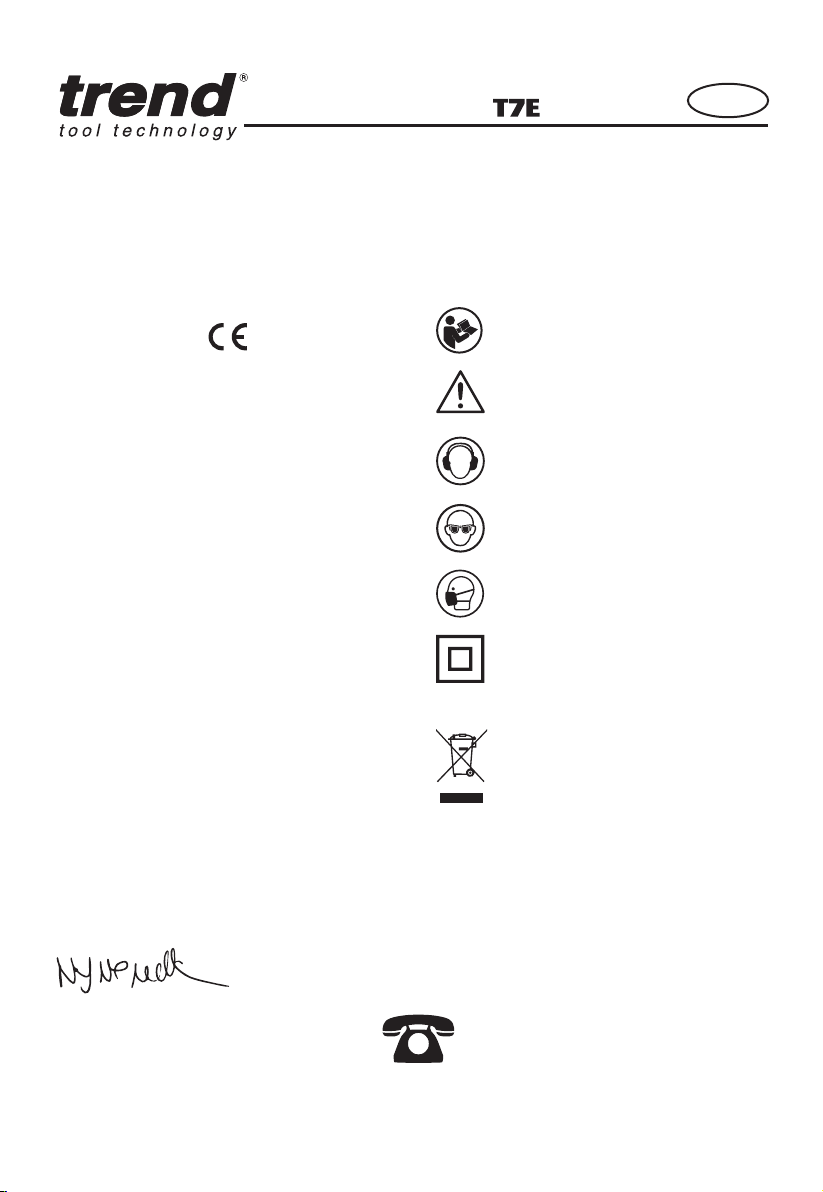

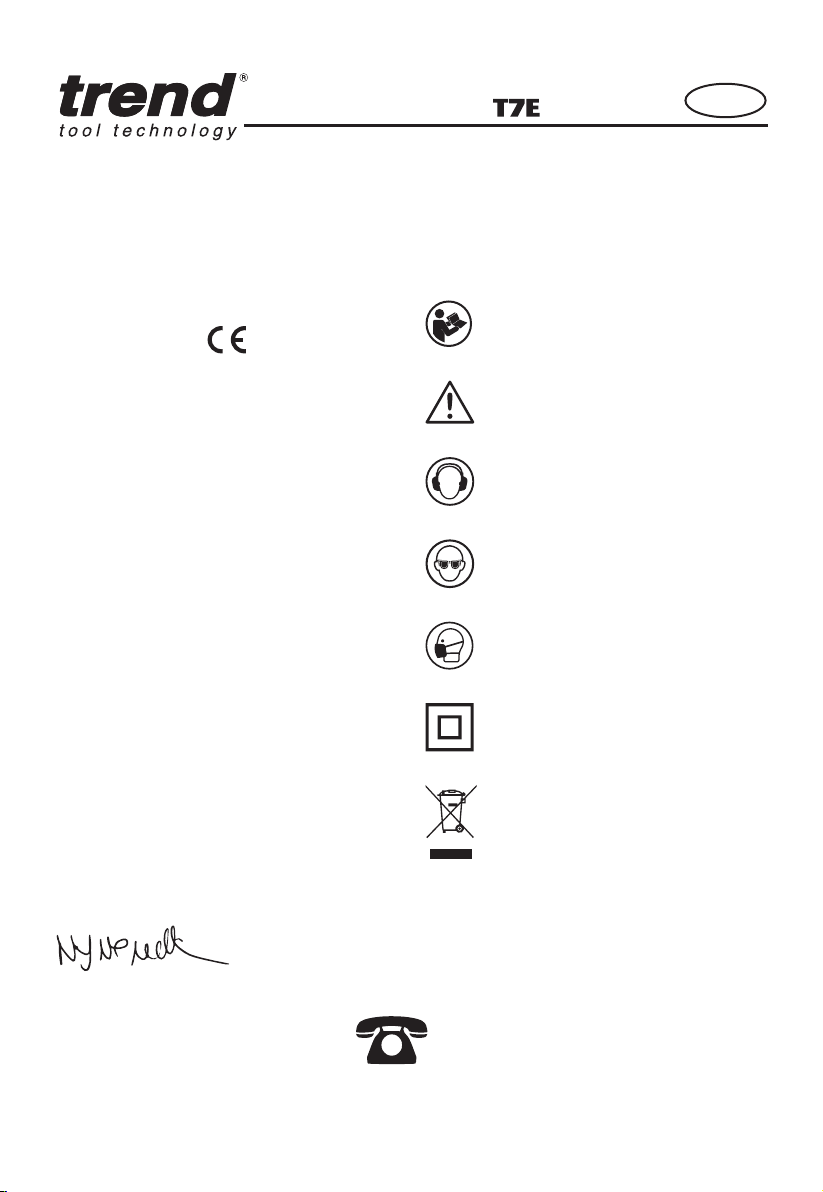

SYMBOL

To reduce the risk of injury, user must read instruction manual

Warning!

Wear ear protection

Wear eye protection

- -

Wear dust mask

Double insulation

Waste electrical products must not be disposed of with household waste. Please recycle where facilities exist. Check with your local authorities or retailer for recycling advice.

Page 7

English

GENERAL POWER TOOL SAFETY WARNINGS

WARNING Read all safety warnings and all instructions.

Failure to follow the warnings and instructions may result in electric shock, ﬁre and/or

serious injury.

Save all warnings and instructions for future reference.

The term “power tool” in the warnings refers to your mains-operated (corded) power tool or battery-operated (cordless) power tool.

Work area safety

a) Keep work area clean and well lit. Cluttered or dark areas invite accidents. b) Do not operate power tools in explosive atmospheres, such as in the presence of ﬂammable

liquids, gases or dust. Power tools create sparks which may ignite the dust or fumes.

c) Keep children and bystanders away while operating a power tool. Distractions can cause you

to lose control.

Electrical safety

a) Power tool plugs must match the outlet. Never modify the plug in any way. Do not use any

adapter plugs with earthed (grounded) power tools. Unmodiﬁed plugs and matching outlets will reduce risk of electric shock.

b) Avoid body contact with earthed or grounded surfaces, such as pipes, radiators, ranges and

refrigerators. There is an increased risk of electric shock if your body is earthed or grounded.

c) Do not expose power tools to rain or wet conditions. Water entering a power tool will increase

the risk of electric shock.

d) Do not abuse the cord. Never use the cord for carrying, pulling or unplugging the power tool.

Keep cord away from heat, oil, sharp edges or moving parts. Damaged or entangled cords increase the risk of electric shock.

e) When operating a power tool outdoors, use an extension cord suitable for outdoor use. Use of

a cord suitable for outdoor use reduces the risk of electric shock.

f) If operating a power tool in a damp location is unavoidable, use a residual current device

(RCD) protected supply. Use of an RCD reduces the risk of electric shock.

Personal safety

a) Stay alert, watch what you are doing and use common sense when operating a power tool. Do

not use a power tool while you are tired or under the inﬂuence of drugs, alcohol or medication. A moment of inattention while operating power tools may result in serious personal injury.

b) Use personal protective equipment. Always wear eye protection. Protective equipment such

as dust mask, non-skid safety shoes, hard hat, or hearing protection used for appropriate conditions will reduce personal injuries.

c) Prevent unintentional starting. Ensure the switch is in the off-position before connecting to

power source and/or battery pack, picking up or carrying the tool. Carrying power tools with your ﬁnger on the switch or energising power tools that have the switch on invites accidents.

d) Remove any adjusting key or wrench before turning the power tool on. A wrench or a key left

attached to a rotating part of the power tool may result in personal injury.

e) Do not overreach. Keep proper footing and balance at all times. This enables better control of

the power tool in unexpected situations.

f) Dress properly. Do not wear loose clothing or jewellery. Keep your hair, clothing and gloves

- -

Page 8

English

away from moving parts. Loose clothes, jewellery or long hair can be caught in moving parts.

g) If devices are provided for the connection of dust extraction and collection facilities, ensure

these are connected and properly used. Use of dust collection can reduce dust-related hazards.

Power tool use and care

a) Do not force the power tool. Use the correct power tool for your application. The correct

power tool will do the job better and safer at the rate for which it was designed.

b) Do not use the power tool if the switch does not turn it on and off. Any power tool that cannot

be controlled with the switch is dangerous and must be repaired.

c) Disconnect the plug from the power source and/or the battery pack from the power tool

before making any adjustments, changing accessories, or storing power tools. Such preventive safety measures reduce the risk of starting the power tool accidentally.

d) Store idle power tools out of the reach of children and do not allow persons unfamiliar with the

power tool or these instructions to operate the power tool. Power tools are dangerous in the hands of untrained users.

e) Maintain power tools. Check for misalignment or binding of moving parts, breakage of parts

and any other condition that may affect the power tool’s operation. If damaged, have the power tool repaired before use. Many accidents are caused by poorly maintained power tools.

f) Keep cutting tools sharp and clean. Properly maintained cutting tools with sharp cutting

edges are less likely to bind and are easier to control.

g) Use the power tool, accessories and tool bits etc. in accordance with these instructions,

taking into account the working conditions and the work to be performed. Use of the power tool for operations different from those intended could result in a hazardous situation.

Service

a) Have your power tool serviced by a qualiﬁed repair person using only identical replacement

parts. This will ensure that the safety of the power tool is maintained.

ROUTER SAFETY WARNINGS

a) Hold power tool by insulated gripping surfaces, because the cutter may contact its own cord.

Cutting a “live” wire may make exposed metal parts of the power tool “live” and shock the operator.

b) Use clamps or another practical way to secure and support the workpiece to a stable

platform. Holding the work by your hand or against the body leaves it unstable and may lead to loss of control.

ADDITIONAL SAFETY INSTRUCTIONS FOR ROUTER

1. Hold tool by insulated gripping surfaces when performing an operation where the cutting tool may contact hidden wiring. Contact with a “live” wire will make exposed metal parts of the tool “live” and shock the operator.

2. Use clamps or another practical way to secure and the workpiece to a stable platform. Holding the work by hand or against your body leaves it unstable and may lead to loss of control.

3. Always wear a dust mask.

- -

Page 9

English

4. Wear protective glasses and hearing protection.

5. For long hair, wear hair protection. Work only with closely ﬁtting clothes.

6. If the mains cable is damaged or cut through while working, do not touch the cable. Never use the machine with a damaged cable.

7. Do not operate the machine in rain or high moisture conditions.

8. Always direct the cable to the rear away from the machine. Take care with the trailing cable from the router and we recommend that an RCD is user at all times with this machine.

9. Contact with electric lines can lead to ﬁre and electric shock. Damaging a gas line can lead to explosion. Penetrating a water line causes property damage or may cause an electric shock.

10. When working with machine, always hold it ﬁrmly with both hands.

11. Secure the workpiece. A workpice clamped with clamping devices or in a vice is held more secure than by hand.

12. Before putting into operation, check the routing tool for ﬁrm seating.

13. Never route over metal objects such as nails or screws.

14. Keep hands away from rotating router bits.

15. After ﬁnishing work, guide the machine back into the upper starting position by actuating the clamping lever and switch the machine off.

16. Always switch the machine off and wait off and wait until it has come to a standstill before placing it down.

17. Protect tools from impact and shock.

18. Never allow children to use the machine.

19. Do not use blunt or damaged router bits. Blunt or damaged router bits cause increased friction, can become jammed and lead to imbalance.

20. The allowable speed of the router bit must be at least as high as the maximum speed listed on the power tool. Accessories that rotate faster than permitted can be destroyed.

21. Never touch the bit during or immediately after the use. After use the bit is too hot to be touched by bare hands.

Warning: some dust particles created by power sanding,sawing, grinding, drill and other construction jobs contain chemicals known to cause cancer, birth defects or

other reproductive harm.

Some examples of these chemicals are: Lead from lead-based paints. Crystalline silica from bricks and cement and other masonry products. Arsenic and chromium from chemically treated timber Your risk from these exposures varies, depending upon how often you do this type of work. To reduce your exposure to these chemicals; Work in a well-ventilated area Work with approved safety equipment, such as those dust masks that are specially designed to ﬁller microscopic particles.

- -

Page 10

English

TECHNICAL DATA

Rated Voltage 220-240V~50Hz Rated Power 2100W Rated No-load

Speed Collet size 1/2 & 1/4 inch Max plunge depth 50mm Double insulation Machine weight 4.3Kg

11500~28000/min

/ll

NOISE INFORMATION

A weighted sound pressure

A weighted sound power LwA =101dB (A) LpA&KwA 3.0dB(A) Wear Ear Protection when sound pressure is

over 80dB(A)

Vibration Information

Vibration total values (triax vector sum) determined according to EN 60745:

Vibration emission value: ah = 4.90 m/s2 Uncertainty K = 1.5 m/s²

The declared vibration total value may be used for comparing one tool with another, and may also be used in a preliminary assessment of exposure.

WARNING: The vibration emission

value during actual use of the power tool can differ from the declared value depending on the ways in which the tool is used dependant on the following examples and other variations on how the tool is used: How the tool is used and the materials being cut or drilled. The tool being in good condition and well maintained Using the correct accessory for the tool and ensuring it is sharp and in good condition.

LpA =90 dB(A)

The tightness of the grip on the handles and if any anti vibration accessories are used. And the tool is being used as intended by its design and these instructions.

This tool may cause hand-arm vibration syndrome if its use is not adequately managed

WARNING: To be accurate, an

estimation of exposure level in the actual conditions of use should also take account of all parts of the operating cycle such as the times when the tool is switched off and when it is running idle but not actually doing the job. This may signiﬁcantly reduce the exposure level over the total working period. Helping to minimise your vibration exposure risk. ALWAYS use sharp chisels, drills and blades Maintain this tool in accordance with these instructions and keep well lubricated (where appropriate) If the tool is to be used regularly then invest in anti vibration accessories. Plan your work schedule to spread any high vibration tool use across a number of days.

ACCESSORIES

Centre pin

Parallel guide

Template Guide(30mm&16mm)

Spanner

Collet 1/4 inch

1/2 inch

Dust extraction tube

We recommend that you purchase your accessories from the same store that sold you the tool. Refer to the accessory packaging for further details. Store personnel can assist you and offer advice.

- -

1 1 1 1 1 1 1

Page 11

English

OPERATING INSTRUCTIONS

NOTE: Before using the t ool, r ead th e

instruction book carefully.

Intended Use

The machine is intended for routing grooves, edges, proﬁles and elongated holes as well as for copy routing in wood, plastic and light building materials, while resting ﬁrmly on the workpiece.

1.INSERT THE ROUTER CUTTER Router Cutter Selection

Depending on processing and application, router Cutter are available in many different designs and qualities:

Router cutter made of high-speed steel (HSS) is suitable for the machining of soft

materials, e. g. softwood and plastic. Carbide tipped router Cutter (HM) is particularly suitable for hard and abrasive

materials, e. g. hard wood and aluminum.

WARNING: Use only rout ing tools wi th

an allowable speed matching at least the highest no load speed of the machine. The shank diameter of the router cutter must correspond with the rated diameter of the collet.

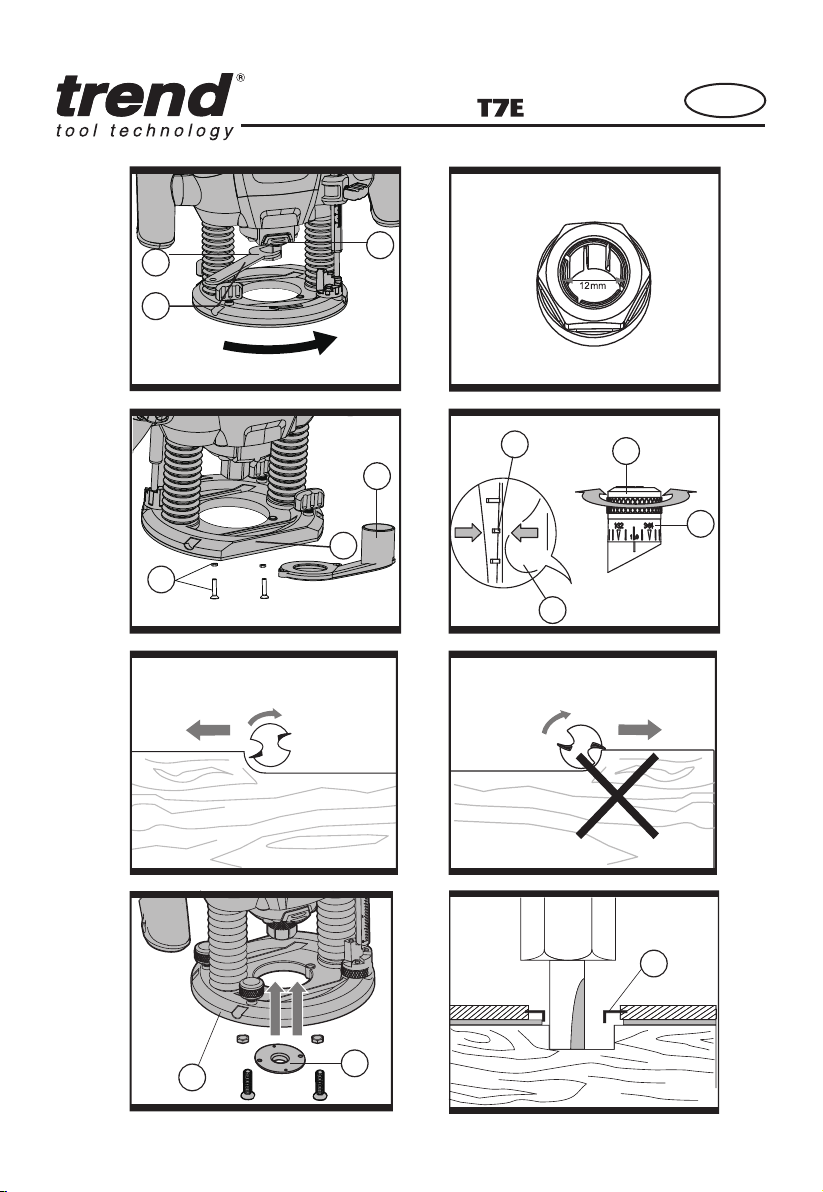

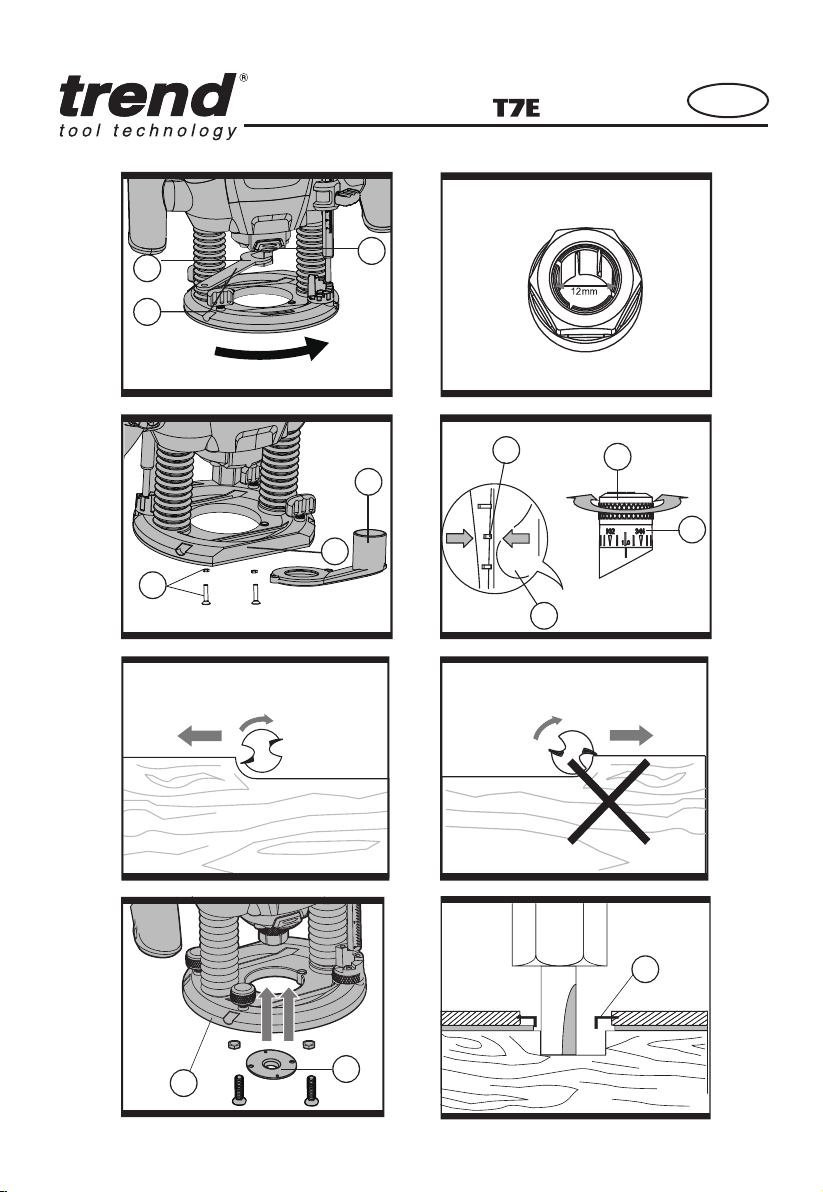

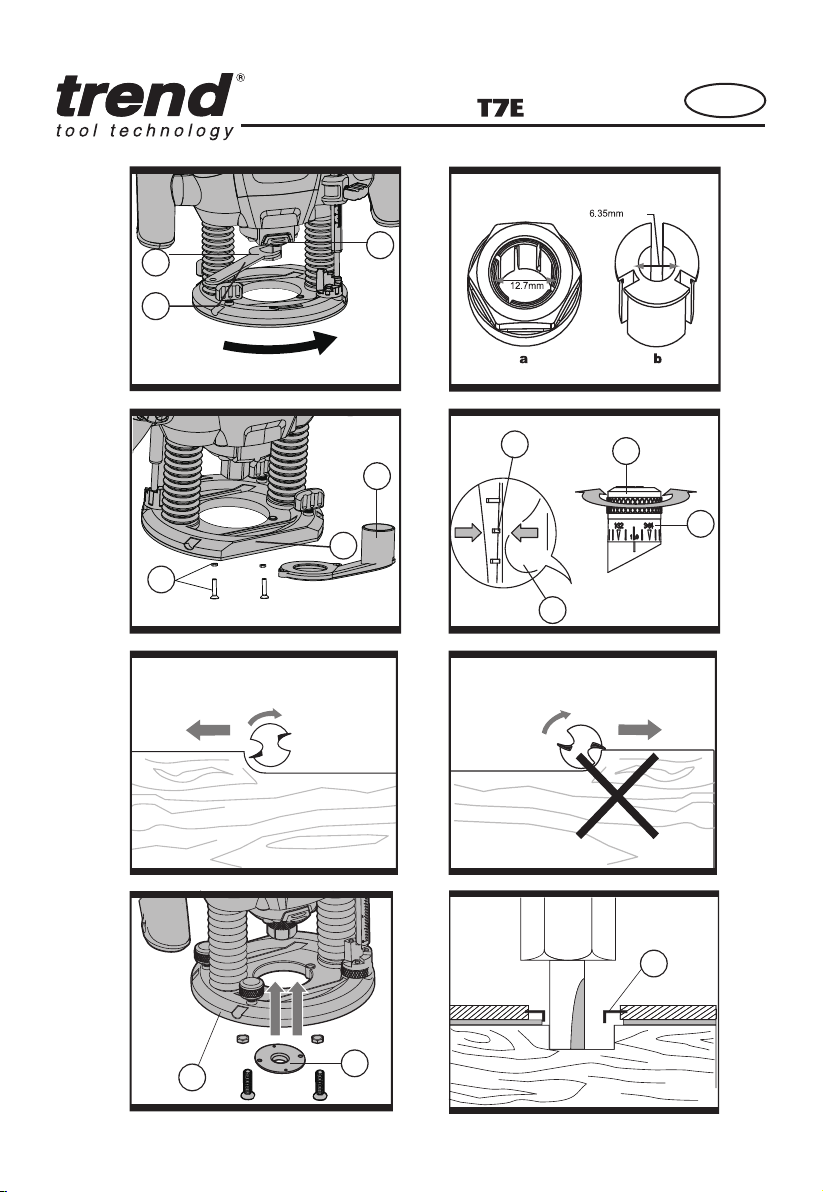

Inserting Router Cutter (See A) Before any work on the machine itself, disconnect the mains plug. It is recommended to wear protective gloves when inserting or replacing router cutter.

Press spindle lock button (14) and keep depressed. If required, turn the spindle by hand until the lock engages. Press the spindle lock button only when at a standstill. Insert router Cutter. The shank of the router Cutter must be inserted at least 20 mm (shank length). Tighten the tightening nut (13) with the spanner (19) (size 22 mm). Release the spindle lock button.

WARNING: Do not tighten the

tightening nut of the collet without a router bit inserted.

HOW TO FIT THE 6.35 MM COLLET (SEE B)

This router is supplied with a 6.35mm collet as an accessory. To ﬁt the 6.35 mm collet (b) simply slide it into the 12.7mm collet (a) ﬁtted to the collet nut. The 6.35 mm collet has a ﬂange coller to ensure insertion to correct depth.

NOTE: 1. Do not attempt to remove the

12.7mm collet from the collet nut.

2. Always wear safety gloves when changing the router cutter.

2. MOUNTING THE EXTRACTION ADAPTER (See C)

To connect the vacuum cleaner via a suction hose, you must fasten dust adapter (20) to base plate (10) with both screws and nuts (25).

WARNING: When mounting the extraction adapter, ensure correct

mounting position!

For dust extraction, the vacuum hose can

be connected directly to the extraction adapter.

Clean the dust adapter (20) regularly to

ensure optimum dust extraction at all times.

The vacuum cleaner must be suitable for

the material to be worked.

When vacuuming dry dust that is

especially detrimental to health or carcinogenic, use a special vacuum cleaner.

3. ON AND OFF SWITCH a) LOCK-OFF SWITCH

For starting operation of the machine, actuate the lock-off button (16) ﬁrst, then press and hold the On/Off switch (18) afterwards. To switch off the machine, release the On/Off switch (18).

For safety reasons the On/Off switch of the machine cannot be locked; it must remain pressed during the entire operation.

- -

Page 12

English

Speed Pre-selection

The required speed can be pre-selected with the thumb-wheel (17) (also whilst running). 1 – 2 = low speed 3 – 4 = medium speed 5 – 6 = high speed The required speed is dependent on the material and can be determined by practical testing. After longer periods of working at low speed, allow the machine to cool down by running it for approx. 3 minutes at maximum speed with no load.

Speed Table Material Router bit-Ø Speedstages

Hardwood (Beech) 12–20 mm 3–4 22 – 40 mm 1–2 Softwood (Pine) 12 – 20 mm 3–6 22 – 40 mm 1–3 Particle board 4 – 10 mm 3–6

22 – 40 mm 1–3 Plastic 4 – 15 mm 2–3

Aluminium

The values shown in the chart are standard values. The necessary speed depends on the material and the operating conditions, and can be determined by practical testing.

Constant Electronic Control and Soft Start

Constant electronic control maintains the speed constant at no-load and under most working conditions. Soft start delays the increase in motor speed to reduce the motor “kick” or torque effect to improve operator comfort and safety.

4. SETTING THE DEPTH-OF-CUT

Depending on the cutting operation, the depthof cut can be preset in several steps.

router is switched off.

4 –10 mm 5–6

4 – 10 mm 5–6

12 – 20 mm 2–4

16 – 40 mm 1–2

4 – 15 mm 1–2

16 – 40 mm 1

WARNING: The adjustment of the depth-

of-cut may only be carried out when the

Coarse Adjustment of the Depth-of-cut (See D)

Place the router on the work-piece to be machined. Set the ﬁne adjustment for depth-of-cut in the centre position with ﬁne-adjustment knob (1); to do this, turn the ﬁne-adjustment knob until the markings (23) on the backside of the router are in alignment, as shown. Afterwards turn scale (2) to “0” (See D). Set Turret Stop (9) to the lowest position; the Turret Stop snaps-in noticeably.

Loosen locking screw (7), so that depth stop (6) can be moved freely. Release the clamping lever (3) by turning in clockwise direction and slowly lower the router until the router bit touches the surface of the workpiece. Lock the router in position by turning the clamping lever in anti-clockwise direction. Press depth stop downwards until it touches the Turret Stop (9). Adjust the depth stop (6) to the required routing depth and tighten the wing screw (7). Release the clamping lever and guide the router back up again.

The coarse adjustment of the depth-of-cut should be checked by a trial cut and corrected, if necessary.

Fine Adjustment of the Depth-of-cut

After a trial cut, ﬁne adjustment can be carried out by turning the ﬁne adjustment knob (1 scale mark = 0.1 mm/1 rotation = 2.0 mm). The maximum adjustment is approx. +/– 8 mm. Example: Slide router upwards again and measure the depth-of-cut (set value = 10.0 mm; actual value = 9.8 mm). Lift up router and underlay guide plate (11) in such a manner that the router can plunge freely without the router bit touching the work-piece. Lower the router again until the depth stop touches the step buffer (9). Afterwards set scale (2) to “0”. Loosen wing screw. With the ﬁne adjustment (1), advance the depth-of-cut in clockwise direction by 0.2 mm/

- -

Page 13

English

2 scale marks (= difference between required value and actual value). Retighten wing screw again. Slide router upward again and check depth-ofcut by carrying out another trial cut.

After setting the depth-of-cut, the position of the index mark (26), on the depth stop should not be changed anymore so that the currently adjusted setting can always be read off the scale

5. USAGE OF THE TURRET STOP a) Dividing the cutting procedure in several steps

For deep cuts, it is recommended to carry out several cuts, each with less material removal. By using the Turret Stop, the cutting process can be divided into several steps. Set the required depth-of-cut with the lowest step of the Turret Stop. Afterwards, the higher steps can be used for the last two cuts.

b) Pre-adjustment of varying depth-of-cuts

If several different depth-of-cuts are required for the machining of a work-piece, these can also be preset by using the Turret Stop.

6. DIRECTION OF FEED (See E, F)

The feed motion of the router must always be carried out against the rotation direction of the router Cutter (up-grinding). When milling in the direction with the rotation of the router cutter (down cutting), the router can break loose, preventing control by the user.

7. ROUTING PROCESS

Adjust the depth-of-cut as previously described. Place the router on the work-piece. Release the clamping lever by turning in clockwise direction and slowly lower the router until the depth stop runs against the Turret Stop. Lock the router in position by turning the clamping lever in anti-clockwise direction, then switch on. Carry out the cutting procedure with uniform feed. After ﬁnishing the cutting process, slide the router upwards again and switch off.

8. ROUTING WITH GUIDE BUSHING (See G).

The guide bushing (24) enables template and pattern routing on work-pieces. Place the guide bushing over the hole in the centre of the base plate, and align the two through holes in the bottom of the base plate with the countersunk holes in the guide bushing. Fasten the guide bushing with the nuts and screws provided.(See G).

9. ROUTING PROCESS (See H) WARNING: Choose a router Cutter with

a smaller diameter than the inner diameter

of the guide bushing.

Set the router with guide bushing against the template. Release the clamping lever by turning in clockwise direction and slowly lower the router toward the work-piece until the adjusted depth-of-cut is reached. Guide router with projecting guide bushing along the template, applying light sideward pressure. Note: The template must have a minimum thickness of 8 mm, due to the projecting height of the guide bushing.

10. SHAPING OR MOULDING

APPLICATIONS

For shaping or molding applications without the use of a parallel guide, the router must be equipped with a pilot or a ball bearing. Lead the router sideward to the workpiece and allow router bit to engage until the pilot or the ball bearing of the router reach the corner of the workpiece being machined. Guide the router alongside the workpiece corner using both hands, ensuring proper seating of the base plate. Too much pressure can damage the edge of the workpiece.

11. ROUTING WITH PARALLEL GUIDE

(Accessory – See I, J)

Slide the parallel guide (21) with the guide rods (27) into the base plate (10) and tighten at the required measure with the wing bolts (12). Guide the machine with uniform feed and sideward pressure on the parallel guide (21) along the edge of the workpiece.

- -

Page 14

English

12. USING EXTRACTION ADAPTER FOR PARALLEL GUIDE (See K, L)

When the machine routing on an vertical surface, the dust/chip extraction should take place via the special extraction adapter for the parallel guide (30). To mount the extraction adapter for the parallel guide, ﬁrst insert the tab (a) into place, then engage the front two tabs into place. And then mount the parallel guide with the extraction adapter onto the router.

13. ROUTING CIRCULAR ARC PROFILES (See M, N, O)

To reassemble the router guide for use as a circle guide (arc guide), follow below steps:

• Loosen rear wing knobs (28) and ﬁne adjustment knob (A), spacer, and indicator (B), remove these parts from guide rods (C).

• Loosen front knobs and guide base (E), remove from the guide rods.

• Remove springs (D) from guide rods.

• Reinstall ﬁne adjustment guide (F) onto guide rods rotate 180 degrees from normal position so that circle guide hole faces away from the router.

• Insert the guide rods (C) into router base. For maximum stability, make sure each rod goes through both holes and protrudes out the other side of the router base. At a maximum, the rods must be inserted far enough into the router base that they are supported from below base.

• Securely fasten the router to the rods by tightening the locking screws (12). The largest circles and arcs can be made when the guide rods enter the side of the router where the locking screws (12) are located.

• Mark the workpiece at the centre of the desired circle.

• Loosen the screw of centre pin (22), and ﬁt into the centre hole of the adjustment guide (F), then fasten the screw to use.

• Place the centre pin against the mark of desired circle on the workpiece.

• Adjust the position of the rods and router as necessary to achieve the desired radius of the circle or arc, then securely tighten wing knobs.

14. ROUTER CUTTER

Before proceeding, carry out test cut on waste timber. Only use cutters with a shank that matches the collet used. HSS (High Speed Steel) - for softwood use. TCT (Tungsten Carbide Tipped) - for use on hardwood, chipboard, plastics or aluminium. The most commonly used bits are listed below.

MAINTENANCE

Please use only Trend origional spare parts and accessories Remove the plug from the socket before carrying out any adjustment, servicing or maintenance. Your power tool requires no additional lubrication or maintenance.

There are no user serviceable parts in your power tool. Never use water or chemical cleaners to clean your power tool. Wipe clean with a dry cloth. Always store your power tool in a dry place. Keep the motor ventilation slots clean. Keep all working controls free of dust. Occasionally you may see sparks through the ventilation slots. This is normal and will not damage your power tool. If the supply cord is damaged, it must be replaced by the manufacturer, its service agent or similarly qualiﬁed persons in order to avoid a hazard.

- -

Page 15

English

ENVIRONMENTAL PROTECTION

Recycle raw materials instead of disposing as waste.

Accessories and packaging should be sorted for environmental-friendly recycling.

Separate collection. This product must not be dispose of with normal household waste.

Household user

Local regulations may provide for separate collection of electric products from the household, at municipal waste sites or by retailer when you purchase a new product.

Please call Trend Customer Services for advice as to how to dispose of unwanted Trend electrical products in an environmentally safe way or visit www.trend-uk.com

Business Users

Please call Trend Customer Services for dispose of unwanted Trend electrical products.

GUARANTEE

The unit carries a manufacturer guarantee in accordance with the conditions on the enclosed guarantee card.

For the location of your nearest Trend Service Agent, please call Trend Customer Services or see our stockiest locator at www.trend-uk.com.

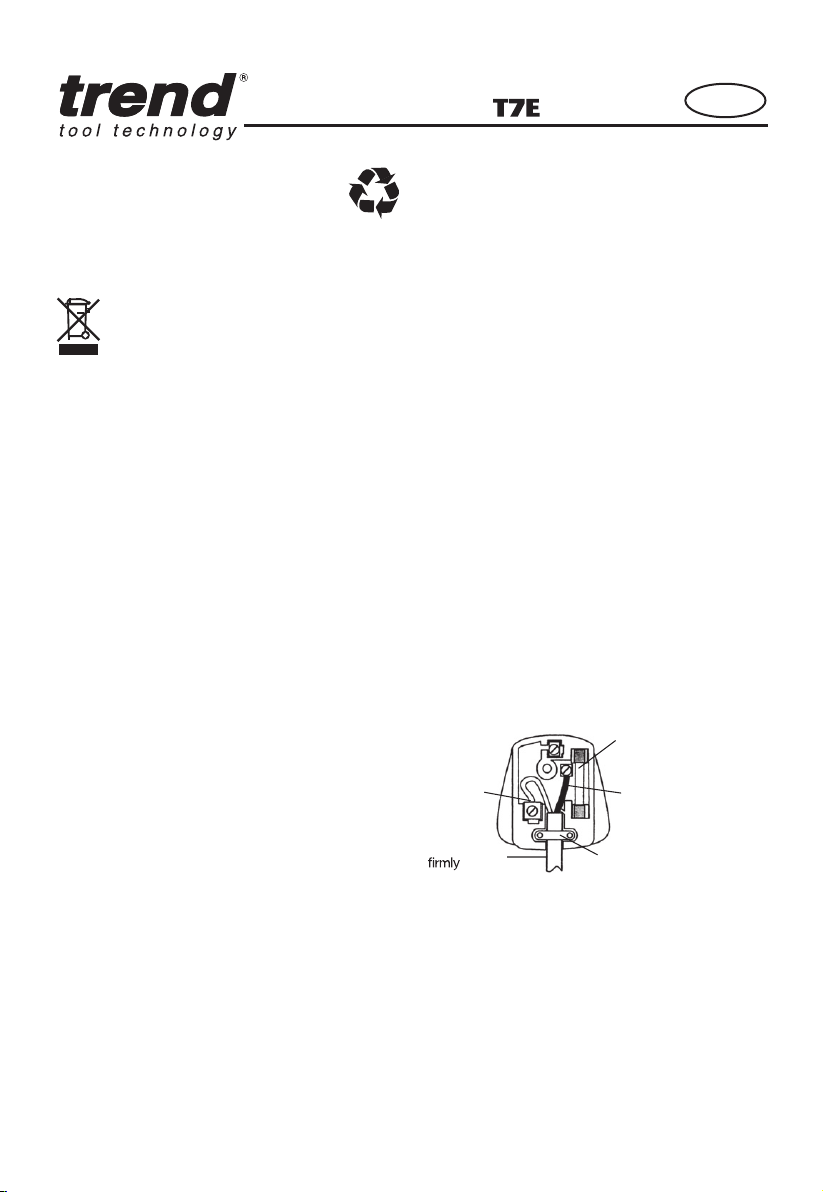

PLUG REPLACEMENT (ONLY FOR REWIRABLE PLUG OF UK & IRELAND)

If you need to replace the ﬁtted plug then follow the instructions below.

IMPORTANT

The wires in the mains lead a re colored in accordance with the following code:

BLUE =NEUTRAL Brown = Live

As the colors of the wires in the mains lead of this appliance may not correspond with the colored markings identifying the terminals in your plug, proceed as follows. The wire which is colored blue must be connected to the terminal which is marked with N. The wire which is colored brown must be connected to the terminal which is marked with L. WARNING:Never connect live or neutral wires to the earth terminal of the plug. Only ﬁt an approved 13ABS1363/A plug and the correct rated fuse. NOTE: If a moulded plug is ﬁtted and has to be removed take great care in disposing of the plug and severed cable, it must be destroyed to prevent engaging into a socket.

13 Amp fuse approved to BS1362

Connect Blue to N (neutral)

Outer sleeve

clamped

Brown L(live)

Cable grip

- -

Page 16

KOMPONENTENLISTE

Deutsch

1. Feineinstellknopf Für Schnitttiefe

2. Skala Für Feineinstellung Der Schnitttiefe

3. Spannhebel

4. Linker Griff

5. Skala Für Grobeinstellung Der Schnitttiefe

6. Tiefenstopp

7. Flügelschraube Für Tiefenstopp

8. Befestigungsknöpfe Der Parallelführung

9. Revolveranschlag

10. Grundplatte

11. Führungsplatte

12. Verriegelungsschraube Für Führungsstange

13. Befestigungsmutter Mit Spannzange

14. Spindelarretierungsk nopf

15. Rechter Griff (Mit Ein/Aus-Schalter)

16. Arretierungsknopf

*Abgebildetes oder beschriebenes Zubehör gehört teilweise nicht zum Lieferumfang

17. Daumenrad Für Geschwindigkeitsvorwahl

18. Ein/Aus-Schalter

19. Schlüssel

20. Staub-Adapter (Siehe C)

21. Parallelführung (Siehe I)

22. Mittelstift (Siehe M)

23. Kennzeichnungen Fürnullrückstellung (Siehe D)

24. Führungsbuchse (Siehe G)

25. Schrauben Und Muttern (Siehe C)

26. Indexmarkierung

27. Führungsstangen (Siehe M)

28. Flügelknöpfe (Siehe M)

29. Fräswerkzeug*

30. Extraktionsadapter Für Parallelführung

31. Staubmanschetten

- -

Page 17

Deutsch

E F

- -

Page 18

- USA

I J

Deutsch

- -

Page 19

Deutsch

Sehr geehrter Kunde Vielen Dank für den Kauf dieses Produkts von Trend. Wir hoffen, dass Sie viele Jahre kreative und produktive Benutzung erleben. Bitte vergessen sie nicht, dass Sie Ihre Garantiekarte innerhalb 28 Tagen nach Kauf zurücksenden.

EC KONFORMITÄTSERKLÄRUNG MASCHINENRICHTLINIE

Trend erklärt, dass diese unter Technische Daten beschriebenen Produkte den folgenden Richtlinien entsprechen

BESCHREIBUNG: FRÄSE TYP: T7E

Funktion Schneiden oder formen von Kanten verschiedener Materialien

Entspricht den folgenden Richtlinien,

2006/42/EC 2011/65/EU&(EU)2015/863 2014/30/EU

Werte nach

EN 60745-1 EN 60745-2-17 EN 55014-1 EN 55014-2 EN 61000-3-2 EN 61000-3-3

Für weitere Informationen, bitte wenden Sie sich an Trend unter der unten angegebenen Adresse oder erhalten Sie auf die Rückseite des Handbuchs. Der Unterzeichnete gibt diese Erklärung im Namen von Trend Machinery & Cutting Tools Ltd. ab.

SYMBOLE

Zur Reduzierung der Verletzungsgefahr bitte die Bedienungsanleitung durchlesen

WARNUNG

Tragen Sie einen Gehörschutz

Tragen Sie eine Schutzbrille

Tragen Sie eine Staubmaske

Schutzisolation

Elektroprodukte dürfen nicht mit dem normalen Haushaltsmüll entsorgt werden, sondern sollten nach Möglichkeit zu einer Recyclingstelle gebracht werden. Ihre zuständigen Behörden oder Ihr Fachhändler geben Ihnen hierzu gerne Auskunft.

Technischer Direktor Neil McMillan

Trend Machinery & Cutting Tools Ltd Unit 6 Odhams Trading Estate St Albans Road, Watford Herts, WD24 7TR Vereinigtes Königreich

01.04.2019

- -

Wenn Sie weitere Sicherheitsinformationen, technische Informationen oder Ersatzteile benötigen, bitte rufen Sie Trend Technical Support an oder besuchen Sie www.trend-uk.com

Page 20

Deutsch

ALLGEMEINE SICHERHEITSHINWEISE FÜR ELEKTROWERKZEUGE

WARNUNG Lesen Sie alle Sicherheitshinweise und Anweisungen. Die Nichtbeachtung

der Warnungen und Gebrauchsanweisung kann in elek trischen Schlägen, Feuer und/oder schweren Verletzungen resultieren.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Der in den Sicherheitshinweisen verwendete Begriff „Elektrowerkzeug“ bezieht sich auf akkubetriebene Elektrowerkzeuge (ohne Netzkabel).

Arbeitsplatzsicherheit

a) Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder unbeleuchtete

Arbeitsbereiche können zu Unfällen führen.

b) Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgefährdeter Umgebung, in der sich

brennbare Flüssigkeiten, Gase oder Stäube beﬁnden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können.

c) Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern.

Bei Ablenkung können Sie die Kontrolle über das Gerät verlieren.

Elektrische Sicherheit

a) Der Anschlussstecker des Elektrowerkzeuges muss in die Steckdose passen. Der Stecker

darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages.

b) Vermeiden Sie Körperkontakt mit geerdeten Oberﬂächen wie von Rohren, Heizungen, Herden

und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.

c) Halten Sie Elektrowerkzeuge von Regen oder Nässe fern. Das Eindringen von Wasser in ein

Elektrowerkzeug erhöht das Risiko eines elektrischen Schlages.

d) Zweckentfremden Sie das Kabel nicht. Verwenden Sie das Kabel niemals um das

Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Geräteteilen. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlages.

e) Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungskabel,

die auch für den Außenbereich geeignet sind. Die Anwendung eines für den Außenbereich geeigneten Verlängerungskabels verringert das Risiko eines elektrischen Schlages.

f) Wenn der Betrieb des Elektrowerkzeuges in feuchter Umgebung nicht vermeidbar

ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages.

Sicherheit von Personen

a) Seien Sie aufmerksam, Achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit

mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einﬂuss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeuges kann zu ernsthaften Verletzungen führen.

b) Tragen Sie persönliche Schutzausrüstung. Und tragen Sie immer eine Schutzbrille. Das

Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, die unter geeigneten Bedingungen verwendet wird, verringert das Risiko von Verletzungen.

- -

Page 21

Deutsch

c) Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das

Elektrowerkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung und/oder an den Akku anschließen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Elektrowerkzeuges den Finger am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen.

d) Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug

einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteteil beﬁndet, kann zu Verletzungen führen.

e) Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten

Sie jederzeit das Gleichgewicht. Dadurch können Sie das Elektrowerkzeug in unerwarteten Situationen besser kontrollieren.

f) Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie

Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden.

g) Wenn Staubabsaug- und -auffangeinrichtungen montiert werden können, vergewissern

Sie sich, dass diese angeschlossen sind und richtig verwendet werden. Verwendung einer Staubabsaugung kann Gefährdungen durch Staub verringern.

Verwendung und Behandlung des Elektrowerkzeuges

a) Überlasten Sie das Gerät nicht. Verwenden Sie für Ihre Arbeit das dafür bestimmte

Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie besser und sicherer im angegebenen Leistungsbereich.

b) Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht

mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden.

c) Klemmen Sie den Stecker von der Stromversorgung und/oder den Akku aus dem

Elektrowerkzeug ab, bevor Sie Geräteeinstellungen vornehmen, Zubehörteile wechseln oder das Gerät weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeuges.

d) Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf.

Lassen Sie Personen das Gerät nicht benutzen, die mit diesem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn Sie von unerfahrenen Personen benutzt werden.

e) Pﬂegen Sie Elektrowerkzeuge. Kontrollieren Sie, ob bewegliche Teile einwandfrei

funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeuges beeinträchtigt ist. Wenn das Elektrowerkzeug beschädigt ist, lassen Sie es vor dem Einsatz reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.

f) Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepﬂegte Schneidwerkzeuge mit

scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen.

g) Verwenden Sie Elektrowerkzeug, Zubehör, Einsatzwerkzeuge usw. entsprechend diesen

Anweisungen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

Service

a) Lassen Sie Ihr Elektrowerkzeug nur von qualiﬁziertem Fachpersonal und nur mit Original-

Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt.

- -

Page 22

Deutsch

FRÄSE-SICHERHEITSWARNUNGEN

a) Halten Sie das Werkzeug an den isolierten Griffen, da der Fräser mit dem eigenen Netzkabel

in Berührung kommen kann. Das Schneiden von Zubehör, die mit dem stromführenden Draht in Berührung kommen, kann die freiliegende Metallteile des Elektrowerkzeugs stromführend setzen und der Bedienperson einen elektrischen Schlag versetzen.

b) Verwenden Sie Klemmen oder eine andere praktische Methode, um das Werkstück auf einer

stabilen Plattform zu sichern und zu stützen. Wenn Sie das Werkstück mit der Hand oder gegen den Körper halten, wird es instabil und kann zum Verlust der Kontrolle führen.

ZUSÄTZLICHE SICHERHEITSANWEISUNGEN FÜR DEN ROUTER

1. Halten Sie das Werkzeug an den isolierten Griffﬂächen, wenn Sie Arbeiten ausführen, bei denen das Schneidwerkzeug verborgene Kabel berühren kann. Kontakt mit einem unter Spannung stehenden Kabel führt dazu, dass freiliegende Metallteile des Werkzeugs unter Spannung stehen und den Bediener schockieren.

2. Verwenden Sie Klemmen oder eine andere praktische Methode, um das Werkstück auf einer stabilen Plattform zu sichern. Wenn Sie das Werkstück mit der Hand oder gegen Ihren Körper halten, wird es instabil und kann zum Verlust der Kontrolle führen.

3. Tragen Sie immer eine Staubmaske.

4. Tragen Sie eine Schutzbrille und Gehörschutz.

5. Tragen Sie bei langen Haaren einen Haarschutz. Arbeiten Sie nur mit eng anliegender Kleidung.

6. Wenn das Netzkabel während der Arbeit beschädigt oder durchtrennt ist, berühren Sie das Kabel nicht. Benutzen Sie die Maschine niemals mit einem beschädigten Kabel.

7. Nehmen Sie die Maschine nicht in Betrieb bei Regen oder hoher Feuchtigkeit.

8. Verlegen Sie das Kabel immer von der Rückseite der Maschine. Achten Sie auf das vom Router kommende Kabel. Wir empfehlen, dass ein RCD jederzeit mit dieser Maschine verbunden ist.

9. Kontakt mit elektrischen Leitungen kann zu Feuer und Stromschlag führen. Beschädigung einer Gasleitung kann zur Explosion führen. Das Eindringen in eine Wasserleitung kann zu Sachschaden oder Stromschlag führen.

10. Halten Sie die Maschine beim Arbeiten immer mit beiden Händen fest.

11. Sichern Sie das Werkstück. Ein mit Spannvorrichtungen oder in einem Schraubstock gespanntes Werkstück wird sicherer gehalten als von Hand.

12. Überprüfen Sie vor Inbetriebnahme das Fräswerkzeug auf festen Sitz.

13. Führen Sie niemals über Metallgegenstände wie Nägel oder Schrauben.

14. Halten Sie Ihre Hände von rotierenden Fräsern fern.

15. Führen Sie die Maschine nach Beendigung der Arbeiten durch Betätigen des Klemmhebels in die obere Ausgangsstellung zurück und schalten Sie die Maschine aus.

16. Schalten Sie die Maschine immer aus und warten Sie, bis sie zum Stillstand gekommen ist, bevor Sie sie ablegen.

17. Schützen Sie die Werkzeuge vor Stoß und Schlag.

18. Lassen Sie niemals Kinder die Maschine benutzen.

19. Verwenden Sie keine stumpfen oder beschädigten Router-Bits. Stumpfe oder beschädigte Router-Bits verursachen erhöhte Reibung, können sich verklemmen und zu Unwuchten führen.

20. Die zulässige Drehzahl des Router-Bits muss mindestens so hoch sein wie die auf dem Elektrowerkzeug angegebene Höchstdrehzahl. Zubehör, das sich schneller als zulässig dreht,

- -

Page 23

Deutsch

kann zerstört werden.

21. Berühren Sie die Bit niemals während des Gebrauchs oder unmittelbar nach dem Gebrauch. Nach Gebrauch ist die Bit zu heiß, um mit bloßen Händen berührt zu werden.

WARNUNG: Einige Staubpartikel, die durch Schleifen, Sägen, Schleifen, Bohren und andere Baumaßnahmen entstehen, enthalten Chemikalien, von denen bekannt ist,

dass sie Krebs, Geburtsfehler oder andere reproduktive Schäden verursachen.

Einige Beispiele für diese Chemikalien sind: Blei aus bleihaltigen Farben. Kristalline Kieselsäure aus Ziegeln, Zement und anderen Mauerwerksprodukten. Arsen und Chrom aus chemisch behandeltem Holz Ihr Risiko durch diese Expositionen hängt davon ab, wie oft Sie diese Art von Arbeit ausführen. Um Ihre Exposition gegenüber diesen Chemikalien zu verringern; Arbeiten Sie in einem gut belüfteten Raum Arbeiten Sie mit zugelassenen Sicherheitsausrüstungen, z. B. Staubmasken, die speziell zum Füllen mikroskopischer Partikel ausgelegt werden.

- -

Page 24

Deutsch

TECHNISCHE DATEN

Nennspannung 220-240V~50Hz Nennleistung 2100W Nenn-Leerlaufdrehzahl 11500~28000/min Spannzangengröße 12mm Maximale Eintauchtiefe 50mm Doppelte Isolierung Maschinengewicht 4.3Kg

/ll

LÄRMPEGEL UND VIBRATIONEN

Gewichteter Schalldruck LpA =90 dB(A) Gewichtete Schallleistung LwA =101dB (A) L

pA&KwA

Tragen Sie bei einem Schalldruck über 80 dB (A) einen Gehörschutz.

INFORMATIONEN ÜBER VIBRATIONEN

Vibrationsgesamtmesswertermittlung gemäß EN60745:

Typischer gewichteter Vibrationswert Vibrationsemissionswert a Unsicherheit K = 1.5 m/s²

3.0dB(A)

=4.90m/s

Antivibrationszubehör verwendet wird. Und ob das verwendete Werkzeug dem Design und diesen Anweisungen entsprechend verwendet wird. Wird dieses Werkzeug nicht anemessen gehandhabt, kann es ein Hand-ArmVibrationssyndrom erzeugen

WARNUNG: Um genau zu sein, sollte

ein Abschätzung des Belastungsgrades aller Arbeitsabschnitte während tatsächlicher Verwendung berücksichtigt werden, z.B. die Zeiten, wenn das Werkzeug ausgeschaltet ist, und wenn es sich im Leerlauf beﬁndet und eigentlich nicht eingesetzt wird. Auf diese Weise kann der Belastungsgrad während der gesamten Arbeitszeit wesentlich gemindert werden. Minimieren Sie Ihr Risiko, dem Sie bei Vibrationen ausgesetzt sind. Verwenden Sie IMMER scharfe Meissel, Bohrer und Sägeblätter. Pﬂegen Sie dieses Werkzeug diesen Anweisungen entsprechend und achten Sie auf eine gute Einfettung (wo erforderlich). Bei regelmäßiger Verwendung dieses Werkzeugs sollten Sie in Antivibrationszubehör investieren. Vermeiden Sie den Einsatz von Werkzeugen bei Machen Sie einen Arbeitsplan, um die Verwendung von hochvibrierenden Werkzeugen auf mehrere Tage zu verteilen.

Den erklærede samlede vibrationsstyrke kan bruges til at sammenligne et værktøj med et andet, og kan også bruges til en foreløbig vurdering af eksponeringen.

WARNUNG: Der

Vibrationsemissionswert während des tatsächlichen Gebrauchs des Elektrowerkzeugs kann vom angegebenen Wert abweichen, je nachdem, wie das Werkzeug gemäß folgender Beispiele und anderweitiger Verwendungsmöglichkeiten eingesetzt wird: Wie das Werkzeug verwendet wird und Materialen geschnitten oder angebohrt werden. Das Werkzeug ist in gutem Zustand und gut gepﬂegt Verwendung des richtigen Zubehörs für das Werkzeug und Gewährleistung seiner Schärfe und seines guten Zustands. Die Festigkeit der Handgriffe und ob

ZUBEHÖR

Mittelstift Parallelführung Schablonenführung (30 mm) Schlüssel Spannzange 12mm Staubsaugleitung

Wir empfehlen Ihnen, sämtliche Zubehörteile beim selben Fachhändler zu beziehen, bei dem Sie auch Ihr Elektrowerkzeug gekauft haben. Verwenden Sie nur hochwertige Zubehörteile von namhaften Herstellern. Weitere Informationen ﬁnden Sie auf der Verpackung der Zubehörteile. Auch Ihr Fachhändler berät Sie gerne.

- -

1 1 1 1 1 1

Page 25

Deutsch

BETRIEBSANLEITUNG

HINWEIS: Bitte lesen Sie die

Bedienungsanleitung sorgfältig durch,

bevor Sie das Werkzeug verwenden.

Verwendungszweck

Die Maschine ist zum Fräsen von Rillen, Kanten, Proﬁlen und Langlöchern sowie zum Kopierfräsen in Holz, Kunststoff und Leichtbaustoffen vorgesehen, wobei sie fest auf dem Werkstück auﬂiegt.

1.FÜGEN SIE DAS FRÄSWERKZEUG EIN Auswahl des Fräswerkzeug

Je nach Verarbeitung und Anwendung gibt es Fräswerkzeuge in vielen verschiedenen Ausführungen und Qualitäten:

Fräswerkzeug aus Schnellarbeitsstahl (HSS) eignet sich zur Bearbeitung von

weichen Werkstoffen, z.B. Weichholz und Kunststoff.

Hartmetallbestücktes Fräswerkzeug (HM)

eignet sich besonders für harte und abrasive Materialien, z.B. Hartholz und Aluminium.

WARNUNG: Verwenden Sie nur

Fräswerkzeuge mit einer zulässigen Drehzahl, die mindestens der höchsten Leerlaufdrehzahl der Maschine entspricht. Der Schaftdurchmesser des Fräswerkzeugs muss mit dem Nenndurchmesser der Spannzange übereinstimmen.

Fügen Sie das Fräswerkzeug ein (Siehe A) Ziehen Sie den Netzstecker, bevor Sie Arbeiten an der Maschine selbst durchführen. Es wird empfohlen, beim Einsetzen oder Auswechseln von Fräswerkzeug Schutzhandschuhe zu tragen.

Drücken Sie den Spindelarretierungsknopf (14) und halten Sie ihn gedrückt. Gegebenenfalls die Spindel von Hand drehen, bis die Verriegelung einrastet. Drücken Sie den Spindelarretierungsknopf nur im Stillstand. Fügen Sie das Fräswerkzeug ein. Der Schaft des Fräswerkzeugs muss mindestens 20 mm

(Schaftlänge) eingeführt werden. Ziehen Sie die Spannmutter (13) mit dem Schlüssel (19) an (Größe 22 mm). Lassen Sie den Spindelarretierungsknopf los.

WARNUNG: Ohne eingesteckten Fräser, ziehen Sie die Spannmutter der

Spannzange nicht fest.

HINWEIS: 1. Versuchen Sie nicht, die 12 mm Spannzange von der Spannzangenmutter zu entfernen.

2. Tragen Sie immer Schutzhandschuhe, wenn Sie den Fräser wechseln. (SIEHE B)

2. MONTAGE DES EXTRAKTIONSADAPTERS (Siehe C)

Um den Staubsauger über einen Ansaugschlauch anzuschließen, müssen Sie den Staub-Adapter (20) mit beiden Schrauben und Muttern (25) an der Grundplatte (10) befestigen.

WARNUNG: Achten Sie bei der Montage des Absaugadapters auf die

richtige Einbaulage!

Zur Staubabsaugung kann der

Ansaugschlauch direkt an den StaubAdapter angeschlossen werden.

• Reinigen Sie den Staub-Adapter (20) regelmäßig, um sicherzustellen, dass die Staubabsaugung immer optimal ist.

• Der Staubsauger muss für das zu bearbeitende Material geeignet sein.

• Verwenden Sie zum Saugen von besonders gesundheitsschädlichem oder krebserregendem trockenem Staub einen speziellen Staubsauger.

3. EIN UND AUS-SCHALTER

a) ARRETIERUNGSSCHALTER

Zum Starten der Maschine betätigen Sie zuerst den Arretierungsknopf(16) und halten Sie anschließend den Ein-/Ausschalter (18) gedrückt. Lassen Sie den Ein-/Ausschalter (18) los, um die Maschine auszuschalten.

Aus Sicherheitsgründen kann der Ein-/ Ausschalter der Maschine nicht verriegelt werden, er muss während des gesamten Betriebs gedrückt bleiben.

- -

Page 26

Deutsch

Geschwindigkeitsvorwahl

Die gewünschte Geschwindigkeit kann mit dem Daumenrad (17) (auch während Betrieb) vorgewählt werden. 1 - 2 = niedrige Geschwindigkeit 3 - 4 = mittlere Geschwindigkeit 5 - 6 = hohe Geschwindigkeit Die erforderliche Geschwindigkeit ist materialabhängig und kann durch praktische Prüfung ermittelt werden. Lassen Sie die Maschine nach einem längeren Betrieb mit niedriger Geschwindigkeit bei maximaler Geschwindigkeit laufen und lassen Sie sie ca. 3 Minuten im Leerlauf abkühlen.

Geschwindigkeitstabelle Material Fräser-Ø Drehzahlstufen

Hartholz 4 –10 mm 5–6 (Buche) 12–20 mm 3–4 22 – 40 mm 1–2 Weichholz 4 – 10 mm 5–6 (Kiefer) 12 – 20 mm 3–6 22 – 40 mm 1–3 Spanplatte 4 – 10 mm 3–6 12 – 20 mm 2–4 22 – 40 mm 1–3 Kunststoff 4 – 15 mm 2–3 16 – 40 mm 1–2 Aluminium 4 – 15 mm 1–2

16 – 40 mm 1 Die in der Tabelle angegebenen Werte sind Standardwerte. Die erforderliche Geschwindigkeit hängt vom Material und den Betriebsbedingungen ab und kann durch praktische Prüfung ermittelt werden.

Konstante elektronische Kontrolle und Softstart

Die konstante elektronische Kontrolle hält die Geschwindigkeit im Leerlauf und unter den meisten Betriebsbedingungen konstant. Der Softstart verzögert die Erhöhung der Motordrehzahl, verringert den Kick- oder den Drehmomenteffekt des Motors und verbessert den Komfort und die Sicherheit des Bedieners.

4. EINSTELLEN DER SCHNITTTIEFE

Je nach Schneidvorgang kann die Schnitttiefe in mehreren Schritten voreingestellt werden.

WARNUNG: Die Einstellung der Schnitttiefe darf nur bei ausgeschalteter

Fräse erfolgen.

Grobeinstellung der Schnittiefe (Siehe D)

Legen Sie die Fräse auf das zu bearbeitende Werkstück. Stellen Sie den Feineinstellknopf für Schnitttiefe in die mittlere Position mit dem Feineinstellknopf (1), drehen Sie dazu den Feineinstellknopf, bis die Kennzeichnungen (23) auf der Rückseite der Fräse wie abgebildet ausgerichtet sind. Drehen Sie anschließend die Skala (2) auf „0“ (siehe D). Stellen Sie den Revolveranschlag (9) auf die niedrigste Position; der Revolveranschlag rastet spürbar ein.

Lösen Sie die Verriegelungsschraube (7), damit sich der Tiefenstopp (6) frei bewegen kann. Lösen Sie den Spannhebel (3) durch Drehen im Uhrzeigersinn und senken Sie die Fräse langsam ab, bis die Fräse die Oberﬂäche des Werkstücks berührt. Verriegeln Sie die Position von Fräse, indem Sie den Spannhebel gegen den Uhrzeigersinn drehen. Drücken Sie den Tiefenstopp nach unten, bis er den Revolveranschlag (9) berührt. Stellen Sie den Tiefenstopp (6) auf die gewünschte Frästiefe ein und ziehen Sie die Flügelschraube (7) fest. Lassen Sie den Spannhebel los und führen Sie die Fräse wieder nach oben.

Die Grobeinstellung der Schnitttiefe sollte durch einen Probeschnitt überprüft und gegebenenfalls korrigiert werden.

Feineinstellung der Schnittiefe

Nach einem Probeschnitt kann die Feineinstellung durch Drehen des Feineinstellknopfes vorgenommen werden (1

Skalenmarke = 0,1 mm / 1 Umdrehung = 2,0 mm). Die maximale Einstellung beträgt

ca. +/– 8 mm. Beispiel: Schieben Sie den Fräser wieder nach oben und messen Sie die Schnitttiefe (Sollwert = 10,0 mm; Istwert = 9,8 mm). Heben Sie den Fräser und die Führungsplatte (11) der Unterlage an, damit die Fräse frei eintauchen kann und die Fräse das Werkstück

- -

Page 27

Deutsch

nicht berührt. Senken Sie die Fräse wieder ab, bis der Tiefenanschlag den Stufenpuffer (9) berührt. Stellen Sie anschließend die Skala (2) auf „0“. Lösen Sie die Verriegelungsschraube. Durch Feineinstellung (1) wird die Schnittiefe im Uhrzeigersinn um 0,2 mm / 2 (= Differenz zwischen Sollwert und Istwert) vorgeschoben. Ziehen Sie die Flügelschraube wieder fest. Schieben Sie die Fräse wieder nach oben und führen Sie einen weiteren Probeschnitt durch, um die Schnitttiefe zu überprüfen. Nach dem Einstellen der Schnitttiefe sollte die Position der Indexmarkierung (26) am Tiefenanschlag nicht mehr verändert werden, damit die aktuell eingestellte Einstellung immer von der Skala abgelesen werden kann

5. NUTZUNG DES REVOLVERANSCHLAG a) Teilen Sie den Schneidvorgang in mehrere Schritte auf

Für tiefe Schnitte werden mehrere Schnitte empfohlen, wobei jedes Mal geringerem Materialabtrag durchgeführt wird. Der Schneidevorgang kann mit einem Revolveranschlag in mehrere Schritte unterteilt werden. Stellen Sie die gewünschte Schnitttiefe mit der niedrigsten Stufe des Revolverstopps ein. Danach können die höheren Stufen für die letzten beiden Schnitte verwendet werden.

b) Voreinstellung verschiedener Schnitttiefen

Werden bei der Bearbeitung eines Werkstücks mehrere unterschiedliche Schnitttiefen benötigt, können diese auch mit dem Revolveranschlag voreingestellt werden.

6. VORSCHUBRICHTUNG (Siehe E, F)

Die Vorschubbewegung der Fräse muss immer gegen die Drehrichtung des Fräswerkzeugs erfolgen (Hochschleifen). Beim Fräsen in Drehrichtung des Fräswerkzeugs (abschneiden) kann sich der Fräse lösen und die Kontrolle durch den Benutzer beeinträchtigen.

7. FRÄSEN-PROZESS

Passen Sie die Schnitttiefe wie zuvor beschrieben an. Legen Sie die Fräse auf das Werkstück. Lösen Sie den Klemmhebel durch Drehen im Uhrzeigersinn und senken Sie die Fräse langsam ab, bis der Tiefenanschlag gegen den Revolveranschlag läuft. Verriegeln Sie die Position von Fräse, indem Sie den Spannhebel gegen den Uhrzeigersinn drehen, und schalten Sie ihn ein. Führen Sie den Schneidevorgang mit gleichmäßigem Vorschub durch. Schieben Sie die Fräse nach Beendigung des Schneidvorgangs wieder nach oben und schalten Sie ihn aus.

8. FRÄSEN MIT FÜHRUNGSBUCHSE (Siehe G).

Die Führungsbuchse (24) ermöglicht das Schablonen- und Musterfräsen an Werkstücken. Setzen Sie die Führungsbuchse über das Loch in der Mitte der Grundplatte und richten Sie die beiden Durchgangslöcher im Boden der Grundplatte auf die Senklöcher in der Führungsbuchse aus. Ziehen Sie die Führungshülse mit den mitgelieferten Muttern und Schrauben fest. (siehe G).

9. FRÄSEN-PROZESS (Siehe H) WARNUNG: Wählen Sie einen Fräser mit

einem Durchmesser, der kleiner als der

Innendurchmesser der Führungshülse ist.

Stellen Sie die Fräse mit Führungsbuchse gemäß Schablone ein. Lösen Sie den Spannhebel durch Drehen im Uhrzeigersinn und senken Sie die Fräse langsam in Richtung Werkstück ab, bis die eingestellte Schnitttiefe erreicht ist. Führen Sie Fräse mit vorspringender Führungsbuchse an der Schablone entlang und üben Sie dabei leichten Seitendruck aus. HINWEIS: Aufgrund der überstehenden Höhe der Führungsbuchse muss die Schablone mindestens 8 mm dick sein.

- -

Page 28

Deutsch

10. FORMUNG- ODER SPRITZGUSSANWENDUNGEN

Für Formung- oder Spritzguss-Anwendungen ohne Verwendung einer Parallelführung muss die Fräse mit einem Pilot oder einem Kugellager ausgestattet sein. Führen Sie die Fräse seitlich zum Werkstück und lassen Sie Fräser einrasten, bis der Pilot oder das Kugellager des Fräsers die Ecke des zu bearbeitenden Werkstücks erreicht. Führen Sie die Fräse mit beiden Händen an der Werkstückecke entlang und achten Sie dabei auf den richtigen Sitz der Grundplatte. Übermäßiger Druck beschädigt die Werkstückkante.

11. FRÄSEN MIT PARALLELFÜHRUNG (Zubehör - Siehe I, J)

Schieben Sie die Parallelführung (21) mit den Führungsstangen (27) in die Grundplatte (10) und ziehen Sie sie mit den Flügelschrauben (12) im erforderlichen Maß fest. Führen Sie die Maschine mit gleichmäßigem Vorschub und seitlichem Druck auf die Parallelführung (21) entlang der Werkstückkante.

12. EXTRAKTIONSADAPTER FÜR PARALLELFÜHRUNG VERWENDEN (Siehe K, L)

Beim Fräsen der Maschine auf senkrechter Fläche sollte die Staub- / Späneabsaugung über den speziellen Absaugadapter für die Parallelführung (30) erfolgen. Um den Extraktionsadapter für die Parallelführung zu montieren, setzen Sie zuerst die Lasche (a) ein und rasten Sie dann die beiden vorderen Laschen ein. Und dann montieren Sie die Parallelführung mit dem Extraktionsadapter auf die Fräse.

13. FRÄSEN-KREISBOGENPROFILE (Siehe M, N, O)

Führen Sie die folgenden Schritte aus, um die Fräse-Führungen in kreisförmige Führungen (Bogenführung) zusammenzusetzen:

• Lösen Sie die hinteren Flügelknöpfe (28) und den Feineinstellknopf (A), den Abstandshalter und die Anzeige (B), um diese Teile von der Führungsstange (C) zu

entfernen.

• Lösen Sie den vorderen Griff und die Führungsbasis (E) und entfernen Sie sie von den Führungsstangen.

• Entfernen Sie die Federn (D) von den Führungsstangen.

• Setzen Sie die Feineinstellungsführung (F) wieder in die Führungsstangen ein und drehen Sie sie um 180 Grad aus der normalen Position, sodass das Kreisführungsloch von Fräse weg zeigt.

• Führen Sie die Führungsstangen (C) in die Fräse-Basis ein. Achten Sie für maximale Stabilität darauf, dass jede Stange durch beide Löcher verläuft und auf der anderen Seite der Fräse-Basis herausragt. Die Stangen müssen maximal so weit in die Fräse-Basis eingeführt werden, dass sie von der Basis darunter getragen werden.

• Befestigen Sie die Fräse sicher an den Stangen, indem Sie die Verriegelungsschraube (12) festziehen. Wenn die Führungsstangen an der Seite der Fräse eintreten, an der sich die Verriegelungsschrauben (12) beﬁnden, können die größten Kreise und Bögen können erzeugt werden.

• Markieren Sie das Werkstück in der Mitte des gewünschten Kreises.

• Lösen Sie die Schraube des Mittelstifts (22), setzen Sie ihn in das Mittelloch der Einstellschiene (F) ein und ziehen Sie die Schraube fest.

• Setzen Sie den Mittelstift gegen die Markierung des gewünschten Kreises auf dem Werkstück.

• Passen Sie die Position der Stangen und des Fräsers nach Bedarf an, um den gewünschten Radius des Kreises oder Bogens zu erreichen, und ziehen Sie dann die Knöpfe fest an.

14. FRÄSWERKZEUG

Führen Sie einen Probeschnitt auf Abfallholz durch, bevor Sie fortfahren, Verwenden Sie Fräswerkzeuge nur mit einem Schaft, der zur verwendeten Spannzange passt. HSS (Schnellarbeitsstahl) - für Nadelholz.

- -

Page 29

Deutsch

TCT (Hartmetall-Bohrer) - zur Verwendung auf Hartholz, Spanplatten, Kunststoffen oder Aluminium. Die am häuﬁgsten verwendeten Fräser sind unten aufgeführt.

WARTUNG

Bitte verwenden Sie nur Originalersatzteile und -zubehör von Trend. Ziehen Sie grundsätzlich den Netzstecker, bevor Sie Einstell-, Reparatur- oder Wartungstätigkeiten ausführen.

Ihr Werkzeug benötigt keine zusätzliche Schmierung oder Wartung. Es enthält keine Teile, die Sie warten müssen. Reinigen Sie Ihr Werkzeug niemals mit Wasser oder chemischen Loesungsmitteln. Wischen Sie es mit einem trockenen Tuch sauber. Lagern Sie Ihr Werkzeug immer an einem trockenen Platz. Sorgen Sie dafür, dass bei staubigen Arbeiten die Lüftungsöffnungen frei sind. Falls es erforderlich sein sollte, den Staub zu entfernen, trennen Sie zuerst das Elektrowerkzeug vom Stromversorgungsnetz. Verwenden Sie nichtmetallische Objekte zum Entfernen von Staub und vermeiden Sie das Beschädigen innerer Teile. Gelegentlich sind durch die Lüftungsschlitze hindurch Funken zu sehen. Dies ist normal und wird Ihr Werkzeug nicht beschädigen. Wenn ein Ersatz von Stecker oder Anschlussleitung erforderlich ist, dann ist dies von unserer Servicestelle oder einer Elektrofachwerkstatt durchzuführen, um Sicherheitsgefährdungen zu vermeiden. Lassen Sie Reparaturen nur durch unsere Servicestelle oder durch eine Fachwerkstatt mit Originalersatzteilen durchführen.

UMWELTSCHUTZ

Rohstoffe recyceln, anstatt sie als Abfall zu entsorgen.

Zubehör und Verpackung sollten für ein umweltfreundliches Recycling sortiert werden.

Getrennte Sammlung. Das Produkt darf nicht über den normalen Hausmüll entsorgt werden.

Haushaltsbenutzer

Es gibt eventuell örtliche Regelungen für eine getrennte Sammlung von Elektrogeräten, entweder bei städtischen Deponien oder bei dem Händler, bei dem Sie ein neues Gerät erwerben.

Rufen Sie bitte den Trend-Kundendienst an, um Informationen zum umweltschonenden Umgang mit unerwünschten TrendElektrogeräte zu erhalten, oder besuchen Sie www.trend-uk.com

Geschäftskunden

Rufen Sie bitte den Trend-Kundendienst an, um unerwünschte Trend-Elektrogeräte zu entsorgen.

GARANTIE

Das Gerät wird vom Hersteller gemäß den Bedingungen auf der beigefügten Garantiekarte garantiert.

Informationen zum Standort Ihres nächsten Trend Service Agent erhalten Sie vom TrendKundendienst oder von unserem Händler unter www.trend-uk.com.

- -

Page 30

LISTE DES COMPOSANTS

Français

1. Bouton D’ajustement Minueur Pour La Profondeur De Coupe

2. Échelle D’ajustement Minueur Pour La Profondeur De Coupe

3. Levier De Serrage

4. Poignee Gauche

5. Échelle De Réglage Grossier Pour La Profondeur De Coupe

6. Arrêt De Profondeur

7. Vis Latéral Pour L’arrêt De Profondeur

8. Bouton De Fixation De Guidage Parallele

9. Arrêt De Tourelle

10. Plaque De Base

11. Plaque De Guidage

12. Vis De Verrouillage Pour Tige De Guidage

13. Ecrou De Serrage Avec Enclos

14. Bouton De Verrouillage De La Broche

*Les accessoires reproduits ou décrits ne sont pas tous compris avec le modèle standard livré.

15. Poignee Droite (Avec Interrupteur On / Off)

16. Bouton De Verrouillage

17. Roue Pour La Pre-Selection De Vitesse

18. Bouton On / Off

19. Spa nn er

20. Adaptateur De Poussiere (Voir C)

21. Guide Parallele (Voir I)

22. Pin Centre (Voir M)

23. Marques Pour La Réinitialisation (Voir D)

24. Bauge De Guidage (Voir G)

25. Vis Et Écrous (Voir C)

26. Marque D’indice

27. Cannes De Guidage (Voir M)

28. Bouton Latéral (Voir M)

29. Routeur De Coupe *

30. Adaptateur D’extraction Pour Le Guidage Parallèle

31. Capot Anti-Pou ssière

- -

Page 31

Français

E F

- -

Page 32

- USA

I J

Français

- -

Page 33

Français

Cher client Merci d’avoir acheté ce produit Trend, nous espérons que vous proﬁterez d’une utilisation créative et productive pour de nombreuses années. N’oubliez pas de retourner votre carte de garantie dans les 28 jours suivant l’achat.

DÉCLARATION DE CONFORMITÉ CE DIRECTIVE MACHINERIE

Trend déclare que ces produits décrits sous Données techniques sont conformes aux directives ci-dessous.

DESCRIPTION: RABOTEUSE TYPE: T7E

Fonction Découper des fentes ou façonner le bord de divers matériaux

Conforme aux directives suivantes

2006/42/EC 2011/65/EU&(EU)2015/863 2014/30/EU

Normes conformes à

EN 60745-1 EN 60745-2-17 EN 55014-1 EN 55014-2 EN 61000-3-2 EN 61000-3-3

Pour plus d’informations, veuillez contacter Trend à l’adresse suivante ou reportez-vous à la ﬁn du manuel. Les soussignés font cette déclaration au nom de Trend Machinery & Cutting Tools Ltd.

Directeur technique Neil McMillan

SYMBOLES

Pour réduire le risque de blessure, l’utilisateur doit lire le manuel d’instructions

Avertissement

Porter une protection pour les oreilles

Porter une protection pour les yeux

Porter un masque anti-poussière

Double isolation

Les déchets d’équipements électriques et électroniques ne doivent pas être déposés avec les ordures ménagères. Ils doivent être collectés pour être recyclés dans des centres spécialisés. Consultez les autorités locales ou votre revendeur pour obtenir des renseignements sur l’organisation de la collecte.

Trend Machinery & Cutting Tools Ltd Unit 6 Odhams Trading Estate St Albans Road, Watford Herts, WD24 7TR Royaume-Uni

01.04.2019

- -

Si vous avez besoin de conseils de sécurité, d’informations techniques ou de pièces de rechange, contactez le support technique de Trend ou visitez le site www.trend-uk.com.

Page 34

Français

AVERTISSEMENTS GENERAUX CONCERNANT LA SECURITE DES OUTILS ELECTRIQUES

AVERTISSEMENT: Lisez tous les avertissements de sécurité et toutes les instructions.

Le non respect des avertissements et des instructions peut entraîner un choc électrique, un incendie et / ou des blessures graves.

Conservez tous les avertissements et instructions pour référence ultérieure.

Le terme «outil électrique» dans les avertissements fait référence à votre outil électrique alimenté par la câble (avec ﬁl) ou à piles (sans ﬁl).

Sécurité de la zone de travail

a) Gardez la zone de travail propre et bien éclairée. Les zones encombrées ou sombres sont

propices aux accidents.

b) Ne pas utiliser d’outils électriques dans les atmosphères explosives, telles que la présence de

liquides, de gaz ou de poussières inﬂammables. Les outils électriques créent des étincelles qui peuvent enﬂammer la poussière ou les vapeurs.

c) Tenez les enfants et les passants à l’écart lorsque vous utilisez un outil électrique. Les

distractions peuvent vous faire perdre le contrôle.

Sécurité électrique

a) Les branches des outils électriques doivent correspondre à la prise de courant. Ne modiﬁez

jamais la prise en aucune manière. Ne pas utilisez l’adaptateur avec des outils électriques mis à la terre. Des prises non modiﬁées et des prises de courant adaptées réduiront le risque de choc électrique.

b) Évitez tout contact du corps avec des surfaces misent à la terre, telles que des tuyaux, des

radiateurs, des cuisinières et des réfrigérateurs. Il y a un risque accru de choc électrique si votre corps s’est mis par terre .

c) N’exposez pas les outils électriques à la pluie ou à l’humidité. La pénétration d’eau dans un

outil électrique augmente le risque de choc électrique.

d) N’abusez pas le câble. N’utilisez jamais le câble pour porter, tirer ou débrancher l’outil

électrique. Eloignez le câble de la chaleur, de l’huile, des arêtes vives ou des pièces mouvantes. Les câbles endommagés ou emmêlés augmentent le risque de choc électrique.

e) Lors d’une opéation d’un outil électrique à l’extérieur, utilisez une rallonge convenant à une

utilisation en extérieur. Prenez une câble convenant à une utilisation en extérieur réduit le risque de choc électrique.

f) Si l’utilisation d’un outil électrique dans un endroit humide est inévitable, choisissez un

disjoncteur différentiel aﬁn de protégé l’alimentation. L’utilisation d’un disjoncteur différentiel réduit le risque de choc électrique.

Sécurité personnelle

a) Restez vigilant, surveillez ce que vous faites et appelez au bon sens lorsque vous utilisez un

outil électrique. N’utilisez pas d’outil électrique lorsque vous êtes fatigué ou sous l’inﬂuence de drogues, d’alcool ou de médicaments. Un moment d’inattention lors de l’utilisation d’outils électriques pourrait entraîner des blessures graves.

b) Utiliser un équipement de protection pour individuelle. Portez toujours des lunettes de

protection. Les équipements de protection tels que le masque anti-poussière, les chaussures de sécurité antidérapantes, casque de sécurité ou protection auditive utilisés dans des

- -

Page 35

Français

conditions appropriées réduiront les risques de blessures.

c) Empêcher les démarrages accidentels. Assurez-vous que l’interrupteur est en position d’arrêt

avant de brancher l’appareil à la source d’alimentation et/ou à la batterie, ou de saisir ou de transporter l’outil. Le fait de porter des outils électriques avec le doigt posant sur l’interrupteur ou activer des outils électriques lorsque l’interrupteur est mise en marche peut être source d’accidents.

d) Retirez toute clé de réglage ou clé de serrage avant de mettre l’outil électrique en marche.

Une clé de serrage ou une clé laissée sur une pièce rotative de l’outil électrique pourrait entraîner des blessures.

e) Ne pas trop dépasser. Gardez une bonne assise et un bon équilibre à tout moment. Cela

permet de mieux contrôler l’outil électrique dans des situations imprévues.

f) Habillez-vous correctement. Ne portez pas de vêtements amples ni de bijoux. Gardez vos

cheveux, vos vêtements et vos gants à l’écart des pièces en mouvement. Les vêtements amples, les bijoux ou les cheveux longs peuvent être coincés par les pièces mouvantes.

g) Si les dispositifs sont fournis pour la connexion des installations de l’extraction et de la

collection des poussières, assurez-vous qu’ils sont connectés et utilisés correctement. L’utilisation d’un dépoussiéreur peut réduire les risques liés à la poussière.

Utilisation et entretien des outils électriques

a) Ne forcez pas l’outil électrique. Utilisez le bon outil électrique pour votre application. Le bon

outil électrique fera mieux le travail et plus sécurisé au rythme pour lequel il a été conçu.

b) N’utilisez pas l’outil électrique si l’interrupteur ne pourrait pas s’allumer ni s’éteindre. Tout outil

électrique qui ne peut pas être contrôlé avec l’interrupteur est dangereux et doit être réparé.

c) Débranchez la prise de la source d’alimentation et / ou de la batterie de l’outil électrique avant

de procéder à des réglages, de changer d’accessoire ou de ranger les outils électriques. Ces mesures de sécurité préventives réduisent le risque de démarrage accidentel de l’outil électrique.

d) Rangez les outils électriques inutilisés hors de la portée des enfants et ne permettez pas à

des personnes inconnues de l’outil électrique ou de ces instructions à utiliser cet appareil. Les outils électriques sont dangereux entre les mains d’utilisateurs non formés.

e) Maintenir les outils électriques. Vériﬁez le mauvais alignement ou le coincement des pièces

mouvantes, la rupture des pièces et toute autre condition pouvant affecter la fonction normal de l’outil électrique. S’il est endommagé, faites réparer l’outil électrique avant d’utilisation. De nombreux accidents sont provoqués par des outils électriques mal entretenus.

f) Gardez les outils de coupe tranchants et propres. Les outils de coupe bien entretenus avec

des arêtes tranchantes sont moins susceptibles de se coincer et sont plus faciles à contrôler.

g) Utilisez l’outil électrique, les accessoires et les embouts, etc. conformément à ces

instructions, en tenant compte des conditions de travail et de l’activité à effectuer. L’utilisation de l’outil électrique pour des opérations différentes de celles prévues pourrait entraîner une situation dangereuse.

Service

a) Faites réparer votre outil électrique par un réparateur qualiﬁé en utilisant uniquement des

pièces de rechange identiques. Cela garantira de maintenir la sécurité de l’outil électrique.

- -

Page 36

Français

AVERTISSEMENTS DE SECURITE DE LA RABOTEUSE

a) Tenez l’outil électroportatif par les surfaces de préhension isolées, car le couteau pourrait

toucher son propre cordon. Couper un ﬁl sous tension peut rendre les parties métalliques exposées de l’outil électrique «sous tension» et choquer l’opérateur.

b) Utilisez des pinces ou un autre moyen pratique pour ﬁxer et maintenir la pièce sur une plate-

forme stable. La pièce sera instable si vous la tenez à la main ou contre le corps et il peut y avoir une perte de contrôle.

CONSIGNES DE SECURITE SUPPLEMENTAIRES POUR LE ROUTEUR

1. Tenez l’outil par les surfaces de préhension isolées lorsque vous effectuez une opération

dans laquelle l’outil de coupe peut entrer en contact avec un câblage caché. Le contact avec un ﬁl sous tension rendra les parties métalliques exposées de l’outil “sous tension” et électrocutera l’opérateur.

2. Utilisez des pinces ou un autre moyen pratique pour ﬁxer la pièce sur une plate-forme

stable. Tenir la pièce à la main ou contre votre corps le laisse instable et peut entraîner une perte de contrôle.

3. Portez toujours un masque anti-poussière.

4. Portez des lunettes de protection et une protection auditive.

5. Pour les cheveux longs, portez une protection de cheveux. Ne travaillez qu’avec des

vêtements bien ajustés.

6. Si le câble secteur est endommagé ou coupé pendant le travail, ne le touchez pas. Ne

jamais utiliser la machine avec un câble endommagé.

7. N’utilisez pas la machine dans la pluie ou dans une humidité élevée.

8. Dirigez toujours le câble vers l’arrière, loin de la machine. Faites attention avec le câble

qui traîne avec le routeur et nous recommandons qu’un RCD utilisateur soit à tout moment avec cette machine.

9. Le contact avec les lignes électriques peut provoquer un incendie et un choc électrique.

Endommager une conduite de gaz peut entraîner une explosion. La pénétration d’une conduite d’eau provoque des dégâts matériels ou peut provoquer un choc électrique.

10. Lorsque vous travaillez avec une machine, tenez-la toujours fermement à deux mains.

11. Sécurisez la pièce. Une pièce avec des dispositifs de serrage ou dans un étau est tenue

plus fermement que une prise manuelle.

12. Avant la mise en service, vériﬁez que l’outil de routage est bien en place.

13. Ne jamais parcourir sur les objets métalliques tels que des clous ou des vis.

14. Gardez les mains à l’écart de la rotation des mèches de toupie.

15. Une fois le travail terminé, ramenez la machine dans la position de départ supérieure en

actionnant le levier de serrage et éteignez la machine.

16. Mettez toujours la machine hors tension et attendez qu’elle se soit arrêtée avant de la

poser.

17. Protégez les outils contre les impacts et les chocs.

18. Ne laissez jamais les enfants utiliser la machine.

19. N’utilisez pas de forets émoussés ou endommagés. Les lames de toupie émoussées

ou endommagées causent un frottement accru, peuvent se coincer et provoquer un déséquilibre.

20. La vitesse autorisée du trépan de routeur doit être au moins aussi élevée que la vitesse

maximale indiquée sur l’outil électrique. Les accessoires qui tournent plus vite que la

- -

Page 37

Français

vitesse permise peuvent être détruits.

21. Ne touchez jamais le bit pendant ou immédiatement après l’utilisation. Après utilisation,

le bit est trop chaud pour être touché à mains nues.

AVERTISSEMENT: Certaines particules de poussière générées par les travaux de

ponçage, sciage, meulage, perceuse et autres travaux de construction contiennent des produits chimiques connus pour provoquer le cancer, des anomalies congénitales ou d’autres troubles de la reproduction.

Voici quelques exemples de ces produits chimiques: Plomb provenant de peintures à base de plomb. Silice cristalline de briques et de ciment et autres produits de maçonnerie. Arsenic et chrome provenant de bois traité chimiquement Les risques liés à ces expositions varient en fonction de la fréquence à laquelle vous effectuez ce type de travail. Pour réduire votre exposition à ces produits chimiques; Travailler dans un endroit bien ventilé Travaillez avec des équipements de sécurité approuvés, tels que les masques antipoussières spécialement conçus pour le remplissage de particules microscopiques.

- -

Page 38

Français

DONNÉES TECHNIQUES

Tension nominale 220-240V~50Hz Puissance nominale 2100W Vitesse nominale à vide 11500~28000/min Taille de douille 12mm Profondeur de plongée

maximale Double isolation Poids de la machine 4.3Kg

50mm

/ll

DONNÉES SUR LE BRUIT ET LES VIBRATIONS

Niveau de pression sonore mesurée

Niveau de puissance sonore mesurée

pA&KwA

Portez un casque anti-bruit lorsque la pression sonore est supérieure à 80dB (A)

INFORMATIONS RELATIVES AUX VIBRATIONS

Valeurs totales de vibrations déterminées selon l’EN60745 Valeur de vibration mesurée aleur d’émission de vibrations ah =4.90m/s Incertitude K = 1.5 m/s²

La valeur totale de vibration déclarée peut être utilisée pour comparer un outil à un autre, et peut également être utilisé dans une évaluation préliminaire de l’exposition.

AVERTISSEMENT: La valeur d’émission

de vibrations pendant l’utilisation réelle de l’outil électrique peut différer de la valeur déclarée selon la façon dont l’outil est utilisé, selon les exemples suivants et d’autres variations sur la façon dont l’outil est utilisé: Comment l’outil est utilisé et quels matériaux sont coupés ou percés. L’outil est en bon état et bien entretenu. L’utilisation du bon accessoire pour l’outil et l’assurance qu’il est affuté et en bon état. Le serrage du grip sur les poignées et le cas

LpA =90 dB(A)

3.0dB(A)

=101dB (A)

échéant les accessoires anti-vibrations utilisés. Et l’outil est utilisé comme prévu dans sa conception et dans les présentes instructions. Cet outil peut causer un syndrome de vibration du bras et de la main s’il n’est pas correctement géré

AVERTISSEMENT: Pour être précise,

une évaluation du niveau d’exposition en conditions réelles d’utilisation doit également tenir compte de toutes les parties du cycle d’utilisation telles que les moments où l’outil est éteint, et ceux où il fonctionne au ralenti mais ne réalise pas réellement de tâche. Ceci peut réduire de façon signiﬁcative le niveau d’exposition et la période de fonctionnement totale. Aider à minimiser le risque d’exposition aux vibrations. Utilisez TOUJOURS des ciseaux, des forets et des lames affutés Entretenez cet outil en accord avec les présentes instructions et maintenez-le lubriﬁé (si approprié) Si l’outil doit être utilisé régulièrement, alors investissez dans des accessoires antivibrations. Planiﬁez votre travail pour étaler toute utilisation d’outil à fortes vibrations sur plusieurs jours.

ACCESSOIRES

Goupille centrale Guide parallèle Guide des modèles (30mm&16mm) Clé à molette Collet 12mm Tube d’aspiration de la poussière

Nous recommandons d’acheter tous les accessoires dans le magasin d’acquisition de la machine. Il est impératif d’utiliser des accessoires de bonne qualité et de marque connue et de choisir l’accessoire correct recommandé dans ce manuel. Pour plus d’informations, se référer à l’emballage des accessoires. Le personnel du magasin est également là pour vous conseiller.

1 1 1 1 1 1

- -

Page 39

Français

MODE D’EMPLOI

REMARQUE: Avant d’utiliser l’outil, lisez

attentivement le manuel d’utilisation.

Utilisation prévue

La machine est conçue pour façonner les rainures, les bords, les proﬁls et les trous allongés, ainsi que pour le façonnement en copie pour les bois, les plastiques et les matériaux de construction légers, tout en s’appuyant fermement sur la pièce.

1. INSÉRER LA RABOTEUSE Sélection de la raboteuse

En fonction du traitement et de l’application, les routeur Cutter sont disponibles dans de nombreux modèles et qualités:

La raboteuse en acier à coupe rapide (HSS)

convient à l’usinage de matériaux tendres, par exemple. g. bois résineux et plastique.

La raboteuse avec le bout pointu en carbure (HM) convient particulièrement aux

matériaux durs et abrasifs, par exemple. g. bois dur et aluminium.

AVERTISSEMENT: Utilisez uniquement

des outils de rabotage avec une vitesse admissible correspondant au moins à la vitesse maximale sans charge de la machine. Le diamètre de l’essieu de la raboteuse doit correspondre au diamètre nominal de la douille.

Insertion de la raboteuse (voir A) Avant tout travail sur la machine, débranchez la prise secteur. Il est recommandé de porter des gants de protection lors de l’insertion ou du remplacement de la raboteuse .

Appuyez sur le bouton de verrouillage de la broche (14) et maintenez-le enfoncé. Si nécessaire, tournez la broche à la main jusqu’à ce que le verrou s’enclenche. Appuyez sur le bouton de verrouillage de la broche uniquement à l’arrêt. Insérez la raboteuse. L’essieu de la raboteuse doit être insérée d’au moins 20 mm (longueur de l’essieu ). Serrer l’écrou de serrage (13) avec la clé à

molette (19) (taille 22 mm). Relâchez le bouton de verrouillage de la broche.

AVERTISSEMENT: Ne serrez pas l’écrou de serrage de la douille sans

que le routeur soit inséré.

REMARQUE: 1. Ne tentez pas de retirer la douille de 12mm de son écrou.

2. Portez toujours des gants de sécurité lors du changement de la raboteuse.(VOIR B)

2. MONTAGE DE L’ADAPTATEUR D’EXTRACTION (voir C)

Pour raccorder l’aspirateur via un tuyau d’aspiration, vous devez ﬁxer l’adaptateur de poussière (20) à la plaque de base (10) à l’aide des vis et des écrous (25).

AVERTISSEMENT: Lors du montage de l’adaptateur d’extraction, assurez-vous

que la position de montage est correcte!

Pour l’aspiration de la poussière, le tuyau

d’aspiration peut être raccordé directement à l’adaptateur d’extraction.

• Nettoyez régulièrement l’adaptateur de poussière (20) pour assurer une extraction optimale de la poussière à tout moment.

• L’aspirateur doit être adapté au matériau à travailler.

• Lorsque vous aspirez des poussières sèches particulièrement nocives pour la santé ou cancérogènes, utilisez un aspirateur spécial.

3. INTERRUPTEUR ON / OFF

a) COMMUTATEUR DE VERROUILLAGE

Pour mettre la machine en marche, actionnez d’abord le bouton de verrouillage (16), puis appuyez sur l’interrupteur marche / arrêt (18) et maintenez-le enfoncé. Pour éteindre la machine, relâchez le bouton marche / arrêt (18).

Pour des raisons de sécurité, l’interrupteur marche / arrêt de la machine ne peut pas être verrouillé; il doit rester appuyé pendant toute l’opération.

- -

Page 40

Français

Pré-sélection de vitesse

La vitesse requise peut être présélectionnée avec la molette (17) (également pendant que la machine tourne). 1 - 2 = vitesse basse 3 – 4 = vitesse moyenne 5 – 6 = grande vitesse La vitesse requise dépend du matériau et peut être déterminée par des tests pratiques. Après de longues périodes de travail à basse vitesse, laissez la machine refroidir en la laissant fonctionner pendant env. 3 minutes à vitesse maximale sans charge.

Tableau de vitesse Matériel Ø de raboteuse Échelle de vitesse

Bois fur (Hêtre) 12–20 mm 3–4 22 – 40 mm 1–2 Bois tendre (Pin) 12 – 20 mm 3–6 22 – 40 mm 1–3 Panneaux de particules 12 – 20 mm 2–4 22 – 40 mm 1–3 Plastique 4 – 15 mm 2–3

Aluminium

Les valeurs indiquées dans le tableau sont des valeurs standard. La vitesse nécessaire dépend du matériau et des conditions de fonctionnement et peut être déterminée par des tests pratiques.

4 –10 mm 5–6

4 – 10 mm 5–6

4 – 10 mm 3–6

16 – 40 mm 1–2

4 – 15 mm 1–2

16 – 40 mm 1

plusieurs étapes.

AVERTISSEMENT: Le réglage de la profondeur de coupe ne peut être

effectué que lorsque la raboteuse est éteinte.

Réglage grossier de la profondeur de coupe (voir D)

Placez la raboteuse sur la pièce à usiner. Réglez le réglage précis de la profondeur de coupe en position centrale à l’aide du bouton de réglage précis (1); Pour ce faire, tournez le bouton de réglage précis jusqu’à ce que les repères (23) situés à l’arrière de la raboteuse soient alignés, comme indiqué. Ensuite, mettez l’échelle (2) sur “0” (voir D). Placez l’arrêt de tourelle (9) sur la position la plus basse; l’arrêt de tourelle s’enclenche sensiblement.

Desserrer la vis de blocage (7) aﬁn que l’arrêt de profondeur (6) puisse être déplacée librement. Relâchez le levier de serrage (3) en le tournant dans le sens des aiguilles d’une montre et abaissez lentement la raboteuse jusqu’à ce que son embout touche la surface de la pièce. Verrouillez la raboteuse en tournant le levier de serrage dans le sens contraire des aiguilles d’une montre. Appuyez sur l’arrêt de profondeur vers le bas jusqu’à ce qu’elle touche l’arrêt de tourelle (9). Ajustez l’arrêt de profondeur (6) à la profondeur de rabotage requise et serrez la vis latérale (7). Relâchez le levier de serrage et guidez à nouveau la raboteuse.

Contrôle électronique constant et démarrage progressif

Le contrôle électronique constant maintient la vitesse constante sans charge et dans la plupart des conditions de travail. Le démarrage doux retarde l’augmentation de la vitesse du moteur aﬁn de réduire le coup de moteur et l’effet de détournement et d’améliorer le confort et la sécurité de l’opérateur.

4. RÉGLER LA PROFONDEUR DE COUPE

En fonction de l’opération de coupe, la profondeur de coupe peut être préréglée en

Le réglage grossier de la profondeur de coupe doit être vériﬁé par un essai de coupe, la profondeur doit être corrigée si nécessaire.

Réglage précis de la profondeur de coupe

Après une coupe d’essai, un réglage précis peut être effectué en tournant le bouton de réglage précis (1 repère = 0,1 mm / 1 rotation = 2,0 mm). Le réglage maximum est d’environ +/– 8 mm. Exemple: Faites de nouveau glisser la raboteuse vers le haut et mesurez la profondeur de coupe (valeur réglée = 10,0 mm; valeur réelle = 9,8 mm).

- -

Page 41

Français

Soulevez la raboteuse et la plaque de guidage de sous-couche (11) de manière à ce que la raboteuse puisse plonger librement sans que la mèche de raboteuse ne touche la pièce à travailler. Abaissez à nouveau la raboteuse jusqu’à ce que l’arrêt de profondeur touche le tampon (9). Ensuite, réglez l’échelle (2) sur «0». Desserrez la vis latérale. Avec le réglage précis (1), avancez la profondeur de coupe dans le sens des aiguilles d’une montre de 0,2 mm / 2 graduations (= différence entre la valeur requise et la valeur réelle). Resserrez la vis latéraile. Faites glisser à nouveau la raboteuse vers le haut et vériﬁez la profondeur de coupe en effectuant un autre essai de coupe.

Après avoir réglé la profondeur de coupe, la position de la marque d’index (26) sur l’arrêt de profondeur ne doit plus être modiﬁée, de sorte que le réglage actuellement ajusté puisse toujours être lu sur l’échelle.

5. UTILISATION DE L’ARRET DE TOURELLE a) Division de la procédure de coupe en plusieurs étapes

Pour les coupes profondes, il est recommandé d’effectuer plusieurs coupes, chacune avec un moindre enlèvement de matière. En utilisant l’arrêt de tourelle, le processus de coupe peut être divisé en plusieurs étapes. Déﬁnissez la profondeur de coupe requise avec la marche la plus basse de l’arrêt de tourelle. Ensuite, les étapes les plus grandes peuvent être utilisées pour les deux dernières coupes.

b) Pré-ajustement de différentes profondeurs de coupe

Si plusieurs profondeurs de coupe différentes sont nécessaires pour l’usinage d’une pièce, vous pouvez également les prérégler à l’aide de l’arrêt de tourelle .

6. DIRECTION DE L’ALIMENTATION (Voir E, F)

Le mouvement d’alimentation de la raboteuse doit toujours être effectué dans le sens contraire de la rotation de la raboteuse(défonceuse).

Lors du rabotage dans le sens de rotation de la raboteuse (coupe en bas), la raboteuse peut se détacher, empêchant ainsi l’utilisateur de contrôler.

7. PROCESSUS DE RABOTAGE

Ajustez la profondeur de coupe comme décrit précédemment. Placez la raboteuse sur la pièce. Relâchez le levier de serrage en tournant dans le sens des aiguilles d’une montre et abaissez lentement la raboteuse jusqu’à ce que l’arrêt de profondeur vienne en butée contre l’arrêt de tourelle. Verrouillez la raboteuse en tournant le levier de serrage dans le sens inverse des aiguilles d’une montre, puis allumez-la. Effectuer la procédure de coupe avec une alimentation uniforme. Une fois le processus de coupe terminé, faites de nouveau glisser la raboteuse vers le haut et éteignez-la.

8. ACHEMINEMENT AVEC LE BAGUE DE GUIDAGE (Voir G).

La bague de guidage (24) permet le rabotage de modèles et de motifs sur les pièces. Placez la bague de guidage sur le trou au centre de la plaque de base et alignez les deux trous traversants situés en bas avec les trous percés. Fixez la bague de guidage avec les écrous et les vis fournies (voir G).

9. PROCESSUS D’ACHEMINEMENT (voir H) ATTENTION: Choisissez une raboteuse

dont le diamètre est inférieur au diamètre

intérieur de la bague de guidage.

Placez la raboteuse avec la bague de guidage contre le modèle. Relâchez le levier de serrage en tournant dans le sens des aiguilles d’une montre et abaissez lentement la raboteuse vers la pièce à travailler jusqu’à ce que la profondeur de coupe réglée soit atteinte. Guidez la raboteuse avec la bague de guidage le long du modèle en exerçant une légère pression latérale. REMARQUE: Le modèle doit avoir une épaisseur minimale de 8 mm, en raison de la hauteur de projetction de la bague de guidage.

- -

Page 42

Français

10. APPLICATIONS DE FORMAGE OU DE MOULAGE

Pour les applications de formage ou de moulage sans utiliser de guide parallèle, la raboteuse doit être équipée d’un pilote ou d’un roulement à billes. Dirigez la raboteuse latéralement vers la pièce à travailler et laissez l’embout de la raboteuse s’engager jusqu’à ce que le pilote ou le roulement à billes de la raboteuse atteigne le coin de la pièce à usiner. Guidez la raboteuse le long du coin de la pièce à l’aide des deux mains, en veillant à ce que la plaque de base repose correctement. Une pression excessive peut endommager le bord de la pièce.

11. ACHEMINEMENT AVEC GUIDE PARALLELE (Accessoire - Voir I, J)

Faites glisser le guide parallèle (21) avec les tiges de guidage (27) dans la plaque de base (10) et serrez à la mesure requise avec les boulons latéraux(12). Guidez la machine avec une alimentation uniforme et une pression latérale sur le guide parallèle (21) le long du bord de la pièce.

12. UTILISATION DE L’ADAPTATEUR D’EXTRACTION POUR GUIDE PARALLELE (Voir K, L)

Lors de l’acheminement de la machine sur une surface verticale, l’extraction de la poussière et des copeaux doit se faire à l’aide de l’adaptateur d’extraction spécial pour le guidage parallèle (30). Pour monter l’adaptateur d’extraction sur le guide parallèle, insérez d’abord la languette (a), puis engagez les deux languettes antérieures. Ensuite, montez le guide parallèle avec l’adaptateur d’extraction sur la raboteuse.

13. PROFILAGE POUR LES OBJETS EN ARC OU CIRCULAIRE (Voir M, N, O)

Pour réassembler le guide de raboteuse aﬁn de l’utiliser comme guide circulaire (guide en arc), suivez les étapes ci-dessous:

• Desserrer les boutons latéraux arrière (28) et le bouton de réglage précis (A), l’entretoise et l’indicateur (B), retirer ces pièces des

tiges de guidage (C).

• Desserrer les boutons avant et la base de guidage (E), les retirer des tiges de guidage.

• Retirer les ressorts (D) des tiges de guidage.

• Réinstallez le guide de réglage précis (F) sur les tiges de guidage. Faites-le pivoter de 180 degrés par rapport à la position normale de manière à ce que le trou du guide circulaire soit face à la raboteuse.

• Insérez les tiges de guidage (C) dans la base de la raboteuse. Pour une stabilité maximale, assurez-vous que chaque tige traverse les deux trous et dépasse de l’autre côté de la base de la raboteuse. Au maximum, les tiges doivent être insérées sufﬁsamment loin dans la base de la raboteuse pour pouvoir être supportées par le dessous de la base.

• Fixez fermement la raboteuse aux tiges en serrant les vis de verrouillage (12). Les plus grands cercles et arcs peuvent être créés lorsque les tiges de guidage pénètrent dans le côté de la raboteuse où se trouvent les vis de verrouillage (12).

• Marquez la pièce à usiner au centre du cercle souhaité.

• Desserrez la vis de la goupille centrale (22) et insérez-la dans le trou central du guide de réglage (F), puis serrez la vis pour utiliser.

• Placez la goupille centrale contre la marque du cercle souhaité sur la pièce.

• Ajustez la position des tiges et de la raboteuse selon les besoins pour obtenir le rayon souhaité du cercle ou de l’arc, puis serrez fermement les boutons latéraux.

14. RABOTEUSE

Avant de procéder, effectuez un essai de coupe sur les bois inutiles. Utilisez uniquement des raboteuses dont la tige correspond à la douille utilisée. HSS (acier à grande vitesse) - pour l’utilisation de bois résineux. TCT (carbure de tungstène pointu) - à utiliser sur le bois dur, les panneaux de particules, le plastique ou l’aluminium. Les bits les plus couramment utilisés sont énumérés ci-dessous.

- -

Page 43

Français

MAINTENANCE

Veuillez utiliser uniquement les pièces détachées et accessoires d’origine Trend

Retirer la che de la prise avant de

procéder à un réglage, une réparation ou un entretien.

L’outil motorisé ne requiert pas de graissage ou d’entretien particulier. Il n’y a pas de pièces réparables par l’utilisateur dans cet outil. Ne jamais utiliser d’eau ou de nettoyants chimiques pour nettoyer l’outil. Nettoyer avec un chiffon sec. Toujours conserver l’outil motorisé dans un endroit sec. Maintenir les fentes de ventilation du moteur propres. Empêcher que les commandes de marche soient couvertes de sciure. Il est normal que des étincelles soient visibles dans les fentes de ventilation, cela n’endommagera pas l’outil motorisé. Si l’alimentation est endommagée, elle doit être remplacée par le fabricant, son agent de maintenance ou une personne qualiﬁée de façon similaire, aﬁn d’éviter tout danger.

PROTECTION ENVIRONNEMENTALE

Recyclez les matières premières au lieu de les éliminer.

Les accessoires et les emballages doivent être triés pour un recyclage respectueux de l’environnement.

Collection séparée. Ce produit ne doit pas être éliminé avec les déchets ménagers normaux.

Utilisateur domestique

Les réglementations locales peuvent prévoir la collecte séparée des produits électriques dans les foyers, dans les décharges municipales ou chez les détaillants lorsque vous achetez un nouveau produit.

Veuillez contacter le service clientèle de Trend pour obtenir des conseils sur la manière de mettre au rebut les produits électriques Trend indésirables de manière écologique ou visiter www.trend-uk.com

Utilisateurs professionnels

Veuillez appeler le service clientèle de Trend pour éliminer les produits électriques Trend indésirables.

GARANTIE

L’unité porte une garantie du fabricant conformément aux conditions de la carte de garantie jointe.

Pour connaître l’emplacement de votre agent Trend Service le plus proche, contactez le service clientèle de Trend ou consultez notre localisateur de revendeurs à l’adresse www. trend-uk.com.

- -

Page 44

COMPONENTENLIJST

Nederland

1. Fijn-Aanpassingsknop Voor Diepte Van De Snede

2. Schaal Voor Fijne Aanpassing Van Diepte Van De Snede

3. Klemhendel

4. Linker Handvat

5. Schaal Voor Grote Aanpassing Van Diepte Van De Snede

6. Diepte Stoppen

7. Vleugelschroef Voor Diepte Stoppen

8. Parallelle Gids Knoppen

9. Torentje Stoppen

10. Basis Plaa t

11. Gidsplaat

12. Sluitende Schroef Voor Geleider

13. Aantrekkelijke Noten Met Collet

14. Spindelslotknop

*Abgebildetes oder beschriebenes Zubehör gehört teilweise nicht zum Lieferumfang.

15. Rechter Handvat (Met Aan / Uit Schakelaar)

16. Vergrendelknop

17. Duimwiel Voor Snelheidsselectie

18. Aan / Uit Schakelaar

19. Moersleutel

20. Stofadapter (Zie C)

21. Parallelle Gids (Zie I)

22. Midden-Pin (Zie M)

23. Merken Voor Nul--Reset (Zie D)

24. Gidsbus (Zie G)

25. Schroeven En Moeren (Zie C)

26. Inhoudsopgave Mar k

27. Gidsstangen (Zie M)

28. Vleugelknoppen (Zie M)

29. Routersnijder *

30. Extractie-Adapter Voor Parallelle Gids

31. Stof Laarze n

- -

Page 45

Nederland

E F

- -

Page 46

- USA

I J

Nederland

- -

Page 47

Nederland

Geachte klant Bedankt voor het aanschaffen van dit TREND-product. Ik hoop dat u jarenlang creatief en productief zult genieten. Vergeet niet uw garantiekaart binnen 28 dagen na aankoop te retourneren.

EG-CONFORMITEITSVERKLARING RICHTLIJN MACHINES

TRENG Technology kondigt aan dat deze technische productgegevens de volgende instructies beschrijven

OMSCHRIJVING: ROUTER TYPE: T7E

Functie om in openingen te snijden of randen van verschillende materialen te vormen

Voldoet aan de volgende richtlijn,

2006/42/EC 2011/65/EU&(EU)2015/863 2014/30/EU

Voldoe aan de norm

EN 60745-1 EN 60745-2-17 EN 55014-1 EN 55014-2 EN 61000-3-2 EN 61000-3-3

Neem voor meer informatie contact op met de achterkant van de TREND of de referentiehandleiding op het onderstaande adres. Ondergetekende legt deze verklaring af namens TREND Machinery & Tools Ltd.

Technisch directeur Neil McMillan

SYMBOLEN

Om het risico op letsels te beperken, moet u de gebruikershandleiding lezen

Waarschuwing

Draag oorbescherming

Draag oogbescherming

Draag een stofmasker

Dubbele isolatie

Afgedankte elektrische producten kunt u niet met het normale huisafval weggooien. Breng deze producten, indien mogelijk, naar een recyclecentrum bij u in de buurt. Vraag de verkoper of de gemeente naar informatie en advies over het recyclen van elektrische producten.

TREND Machinery & Cutting Tools Ltd Unit 6 Odhams Trading Estate St Albans Weg, Watford Herts, WD24 7TR Verenigd Koningkrijk

01.04.2019

Als u meer veiligheidsadvies, technische informatie of reserveonderdelen nodig hebt, belt u technische ondersteuning van TREND of gaat u naar www.trend-uk.com.

- -

Page 48

Nederland

UNIVERSEEL ELEKTRISCH GEREEDSCHAP VEILIGHEIDSWAARSCHUWING

WAARSCHUWING! Lees alle veiligheidswaarschuwingen en alle instructies. Het niet

opvolgen van waarschuwingen en instructies kan elektrische schokken, brand en / of ernstig letsel tot gevolg hebben.

Bewaar alle waarschuwingen en instructies voor toekomstig gebruik.

Waarschuwingen term “elektrisch gereedschap” heeft betrekking op de werking van de voeding (via de kabel) elektrisch gereedschap of batterijen (snoerloos) elektrisch gereedschap.

Beveiliging van het werkgebied

a) Houd het werkgebied schoon en goed verlicht. Een rommelig of donker gebied kan een

ongeluk veroorzaken.

b) Gebruik elektrisch gereedschap niet in explosieve omgevingen, zoals de aanwezigheid van

ontvlambare vloeistoffen, gassen of stof. Elektrisch gereedschap genereert vonken die stof of dampen kunnen ontsteken.

c) Houd kinderen en omstanders uit de buurt wanneer u elektrisch gereedschap bedient. Door

aﬂeiding kunt u de controle verliezen.

Elektrische veiligheid

a) De stekker van het elektrische gereedschap moet in het stopcontact passen. Wijzig de stekker op

geen enkele manier. Gebruik geen adapterstekkers met geaard (geaard) elektrisch gereedschap. Ongewijzigde stekkers en contactdozen verminderen het risico op elektrische schokken.

b) Vermijd contact met geaarde of geaarde oppervlakken zoals pijpen, radiatoren, kachels

en koelkasten. Als uw lichaam in contact staat met of geaard is, verhoogt dit het risico op elektrische schokken.

c) Stel elektrisch gereedschap niet bloot aan regen of vocht. Water dat het elektrische

gereedschap binnendringt, verhoogt het risico op elektrische schokken.

d) Maak geen misbruik van het netsnoer. Gebruik het netsnoer nooit om het elektrisch

gereedschap te dragen, uit te trekken of eruit te trekken. Houd het netsnoer uit de buurt van hitte, olie, scherpe randen of bewegende delen. Beschadigde of verstrikte touwen verhogen het risico op elektrische schokken.

e) Gebruik een verlengsnoer dat geschikt is voor buitengebruik wanneer u het elektrisch

gereedschap buitenshuis gebruikt. Gebruik elektrische draden die geschikt zijn voor gebruik buitenshuis om het risico op elektrische schokken te verminderen.

f) Als het onvermijdelijk is om het elektrische gereedschap in een vochtige omgeving te

gebruiken, gebruik dan een aardlekschakelaar (RCD) om de voeding te beschermen. Gebruik RCD vermindert het risico van een elektrische schok.

Persoonlijke veiligheid

a) Wees waakzaam wanneer u elektrisch gereedschap bedient, let op wat u doet en gebruik

uw gezond verstand. Gebruik geen elektrisch gereedschap als u moe bent of last heeft van drugs, alcohol of drugs. Bij het bedienen van elektrisch gereedschap kunnen onbewaakte momenten ernstig persoonlijk letsel veroorzaken.

b) Gebruik persoonlijke beschermingsmiddelen. Draag altijd een veiligheidsbril. Gebruik

stofmaskers, antislip veiligheidsschoenen, veiligheidshelmen of gehoorbescherming en

- -

Page 49

Nederland

andere beschermende uitrusting onder geschikte omstandigheden om persoonlijk letsel te verminderen.

c) Voorkom onbedoeld opstarten. Voordat u de voeding en / of batterij aansluit, moet u

ervoor zorgen dat de schakelaar in de uit-stand staat voordat u het gereedschap oppakt of verplaatst. Het dragen van een elektrisch gereedschap op de schakelaar met uw vinger of het draaien van het elektrisch gereedschap op de schakelaar kan een ongeluk veroorzaken.

d) Verwijder alle stelsleutels of sleutels voordat u het elektrisch gereedschap inschakelt. Een

sleutel of sleutel bevestigd aan het draaiende deel van het elektrische gereedschap kan persoonlijk letsel veroorzaken.

e) Overdrijf het niet. Zorg altijd voor voldoende houvast en balans. Dit zorgt voor een betere

controle van het elektrisch gereedschap in onverwachte situaties.

f) Kleed je goed. Draag geen losse kleding of sieraden. Houd uw haar, kleding en handschoenen

uit de buurt van bewegende delen. Loszittende kleding, sieraden of lang haar kunnen worden gevangen door bewegende delen.

g) Als u apparatuur hebt voor het aansluiten van stofverwijderings- en opvangfaciliteiten, zorg er

dan voor dat deze correct zijn aangesloten en worden gebruikt. Het gebruik van stofafzuigers kan stofgerelateerde gevaren verminderen.

Gebruik en onderhoud van elektrisch gereedschap

a) Forceer het gebruik van elektrisch gereedschap niet. Gebruik het juiste elektrische

gereedschap voor uw toepassing. Het juiste elektrische gereedschap kan het werk beter doen en veiliger zijn op ontwerpsnelheid.

b) Gebruik geen elektrisch gereedschap als de schakelaar niet is in- en uitgeschakeld. Elektrisch

gereedschap dat niet met een schakelaar kan worden bediend, is gevaarlijk en moet worden gerepareerd.

c) Voordat u aanpassingen maakt, verwijdert u de accessoires of bergt u het elektrisch

gereedschap op, koppelt u de voeding los van de voeding en / of haalt u de batterij uit het elektrisch gereedschap. Deze preventieve veiligheidsmaatregel vermindert het risico van het per ongeluk starten van een elektrisch gereedschap.

d) Bewaar ongebruikt elektrisch gereedschap buiten het bereik van kinderen en sta niet toe

dat mensen die niet bekend zijn met elektrisch gereedschap of deze instructies elektrisch gereedschap gebruiken. Elektrisch gereedschap is gevaarlijk in de handen van ongetrainde gebruikers.

e) Onderhoud elektrisch gereedschap. Controleer op verkeerde uitlijning of binding van bewegende

delen, kapotte onderdelen en andere omstandigheden die de werking van het elektrische gereedschap kunnen beïnvloeden. Als het beschadigd is, repareer het apparaat dan voor gebruik. Veel ongelukken worden veroorzaakt door slecht onderhouden elektrisch gereedschap.

f) Houd het snijgereedschap vrij. Goed onderhouden snijgereedschappen met scherpe

snijkanten combineren minder snel en zijn gemakkelijker te bedienen.

g) Gebruik elektrisch gereedschap, accessoires en gereedschapskoppen en anderen volgens

deze instructies, rekening houdend met de werkomstandigheden en de uit te voeren werkzaamheden. Het gebruik van elektrisch gereedschap voor een andere werking dan verwacht kan leiden tot een gevaarlijke situatie.

Service

a) Gebruik alleen dezelfde vervangende onderdelen voor onderhoud aan uw elektrische

gereedschap door gekwaliﬁceerd onderhoudspersoneel. Dit zorgt ervoor dat de veiligheid van het elektrische gereedschap behouden blijft.

- -

Page 50

Nederland

ROUTER VEILIGHEIDSWAARSCHUWINGEN

a) Houd het elektrische gereedschap vast door het geïsoleerde greepoppervlak, want de snijder

kan in contact komen met zijn eigen draden. Het afsnijden van de “actieve” draad kan het blootliggende metalen gedeelte van het elektrische gereedschap “actieve” en de bediener raken.

b) Gebruik een klem of een andere praktische methode om het werkstuk op een stabiel platform

te bevestigen en ondersteunen. Als u het werkstuk met de hand of het lichaam vasthoudt, kan het onstabiel worden en kan u de controle verliezen.

AANVULLENDE BEVEILIGINGSINSTRUCTIES VOOR DE ROUTER

1. Wanneer het snijgereedschap in contact kan komen met verborgen lijnen, houdt u het

gereedschap vast door het geïsoleerde greepoppervlak. Contact met “actieve” draden kan het blanke metalen gedeelte van het gereedschap “actieve” en de bediener raken.

2. Gebruik een klem of een andere praktische methode om het werkstuk op een stabiel platform

te bevestigen. Het werk met de hand of tegen het lichaam houden kan het onstabiel maken en kan leiden tot verlies van controle.

3. Draag altijd een stofmasker.

4. Draag een veiligheidsbril en gehoorbescherming.

5. Draag voor lang haar een strak haarverzorgingsproduct. Draag alleen strakke kleding.

6. Raak de kabel niet aan als de stroomkabel tijdens het gebruik is beschadigd of

doorgesneden. Gebruik de machine nooit op een beschadigde kabel.

7. Gebruik de machine niet in regenachtige of hoge luchtvochtigheid.

8. Leid de kabel altijd weg van de achterkant van de machine. Houd er rekening mee dat we met

de sleepkabel van de router het apparaat altijd RCD gebruiken.

9. Contact met draden kan brand en elektrische schokken veroorzaken. Schade aan de

gasleiding kan een explosie veroorzaken. Doordringende waterleidingen kunnen materiële schade of een elektrische schok tot gevolg hebben.

10. Houd de machine tijdens gebruik altijd met beide handen stevig vast.

11. Bevestig het werkstuk. Het werkstuk geklemd met de klem of bankschroef is sterker dan de

hand.

12. Controleer of de bedradingshulpmiddelen veilig zijn voordat u ze in gebruik neemt.

13. Loop nooit op spijkers of schroeven en andere metalen voorwerpen.

14. Houd uw handen uit de buurt van de router snijder.

15. Nadat de werkzaamheden zijn voltooid, brengt u de machine terug naar de bovenste

startpositie en sluit u de machine door aan de klemhendel te trekken.

16. Schakel de machine altijd uit, wacht totdat de machine stopt en laat de machine vervolgens

zakken.

17. Bescherm gereedschappen tegen schokken en stoten.

18. Laat kinderen nooit de machine gebruiken.

19. Gebruik geen stompe of beschadigde router bits. Blunt of beschadigde tanden ploeg router

bit zal de wrijving toenemen, vast komen te zitten en veroorzaken een onbalans.

20. Router kan de snijkop snelheid moet ten minste even hoog is als de maximale vermeld op het

elektrisch gereedschap snelheid. Accessoires die sneller draaien dan het toegestane bereik kunnen worden vernietigd.

21. Raak de boor niet aan tijdens of na gebruik. Na gebruik is de boor te heet om met blote

handen aan te raken.

- -

Page 51

Nederland

WAARSCHUWING: Sommige van de stofdeeltjes geproduceerd door krachtig

schuren, zagen, slijpen, boren en andere bouwwerkzaamheden bevatten chemicaliën waarvan bekend is dat ze kanker, geboorteafwijkingen of andere reproductieve schade veroorzaken.

Enkele voorbeelden van deze chemicaliën zijn: Lood in verf op loodbasis. Kristallijn silica in baksteen, cement en andere metselproducten. Arseen en chroom in chemisch behandeld hout Het risico van deze risico’s hangt af van hoe vaak u dergelijk werk doet. Verminder uw blootstelling aan deze chemicaliën; Werken in een goed geventileerde ruimte Gebruik goedgekeurde veiligheidsuitrusting zoals stofmaskers die speciaal zijn ontworpen om kleine deeltjes te vullen.

- -

Page 52

Nederland

TECHNISCHE DATA

Nominale spanning 220-240V~50Hz Nominaal vermogen 2100W Nominale

nullastsnelheid Spantangmaat 12mm Maximale duikdiepte 50mm Dubbele isolatie Machinegewicht 4.3Kg

11500~28000/min

/ll

GELUIDS- EN TRILLINGSGEGEVENS

A-gewogen geluidsdruk LpA =90 dB(A) A-gewogen

geluidsvermogen LpA&KwA 3.0dB(A) Draag gehoorbescherming wanneer de

geluidsdruk hoger is dan 80dB(A)

TRILLINGSGEGEVENS

Vibration total values (triax vector sum) determined according to EN 60745:

Totaal trillingsniveau volgens EN60745 Gewogen trillingswaarde Trillingswaarde ah = 4.90m/s Fout K = 1.5 m/s²

De opgegeven totale trillingswaarde kan worden gebruikt om een gereedschap met een ander te vergelijken en kan ook dienen als een voorlopige beoordeling van de blootstelling.

WAARSCHUWING: De mate van

trilling tijdens gebruik van deze vermogensmachine kan verschillen van de nominale waarde, afhankelijk van de wijze waarop de machine wordt gebruikt, zoals in de volgende voorbeelden: Hoe de machine gebruikt wordt en hoe het materiaal gesneden of geboord wordt. De conditie en de onderhoudstoestand van de machine. Gebruik van de juiste toebehoren. Zorg ervoor

LwA =101dB(A)

dat ze scherp zijn en in goede conditie. De wijze waarop de handvatten worden vastgehouden en het gebruik van toebehoren die trillingen verminderen. De machine moet gebruik worden zoals door de ontwerper bedoeld is en in overeenstemming met deze instructies. Deze machine kan een trillingssyndroom in hand en arm veroorzaken als hij niet op de juiste wijze gehanteerd wordt

WAARSCHUWING:Voor de

nauwkeurigheid moet bij een schatting van het blootstellingsniveau in de feitelijke gebruiksomstandigheden rekening worden gehouden met alle delen van de bewerking, zoals het moment dat de machine wordt uitgeschakeld en de tijden waarop de machine loopt zonder daadwerkelijk gebruikt te worden. Dit kan het blootstellingsniveau over de totale werkperiode aanzienlijk verminderen. De blootstelling aan trillingen verminderen. Gebruik ALTIJD scherpe beitels, boren en zaagbladen Onderhoud de machine volgens deze instructies en houd hem goed gesmeerd (voor zover van toepassing) Wordt de machine geregeld gebruikt, schaf dan toebehoren tegen trillingen aan. Plan de werkzaamheden zodat de taken met veel trillingen over een aantal dagen verspreid

worden.

ACCESSORIES

Midden-pin Parallelle gids Sjabloongids (30mm&16mm) Moersleutel Huls 12mm Afzuigslang

Wij adviseren u alle accessoires te kopen in de winkel waar u het gereedschap heeft gekocht. Gebruik producten van goede kwaliteit met een bekende merknaam. Kijk op de verpakking van het accessoire voor meer informatie. Ook het winkelpersoneel kan u helpen en adviseren.

- -

1 1 1 1 1 1

Page 53

Nederland

GEBRUIKSAANWIJZING

OPMERKING: Lees de handleiding

zorgvuldig door voordat u het

gereedschap gebruikt.

Mogelijk gebruik

De machine wordt gebruikt voor het frezen van groeven, randen, proﬁelen en langwerpige gaten en voor proﬁelfrezen in hout, kunststof en lichtgewicht bouwmaterialen terwijl deze stevig op het werkstuk wordt geplaatst.

1. PLAATS DE ROUTER SNIJDER Schaafmachine selectie

Afhankelijk van het proces en de toepassing zijn er veel frezen beschikbaar in verschillende uitvoeringen en kwaliteiten:

Schaafmachines van hogesnelheidstaal (HSS) zijn geschikt voor het verwerken van

zachte materialen zoals G. Kurk en kunststof. Hardmetalen frezen (HM) zijn met name geschikt voor harde en schurende materialen zoals G. Hardhout en aluminium.

WAARSCHUWING: Gebruik alleen

freesgereedschappen die snelheden bieden die minimaal overeenkomen met de maximale onbelaste snelheid van de machine. De diameter van de schacht van de freesmachine moet overeenkomen met de nominale diameter van de spantang.

Plaats de frees (zie A) Trek de stekker uit het stopcontact voordat u werkzaamheden aan de machine zelf uitvoert. Het wordt aanbevolen om beschermende handschoenen te dragen bij het plaatsen of vervangen van de routerschaaf.

Druk op de asvergrendelknop (14) en houd deze ingedrukt. Draai de spindel indien nodig met de hand totdat deze vastklikt. Druk alleen in rust op de asvergrendelknop. Plaats de frees. De handgreep van de freesmachine moet minimaal 20 mm worden ingestoken (lengte van de handgreep). Draai de spanmoer (13) vast met een sleutel (19) (maat 22 mm). Laat de spilvergrendelknop los.

WAARSCHUWING: Draai de spanmoer van de spantang niet vast zonder dat

een freesbit is geplaatst.

OPMERKING: 1. Probeer niet om de 12mm spantang van de spantangmoer te verwijderen. 2. Draag altijd veiligheidshandschoenen bij het vervangen van de frees.

2. MONTAGE VAN DE EXTRACTIE-ADAPTER (Zie C)

Om de stofzuiger via de zuigslang aan te sluiten, moet de stofadapter (20) met schroeven en moeren (25) aan de basisplaat (10) worden bevestigd.

WAARSCHUWING: Let bij het installeren van de extractieadapter op

de juiste installatielocatie!

Voor stofverwijdering kan de vacuümslang

rechtstreeks op de stofverwijderingsadapter worden aangesloten.

• Reinig de stofadapter (20) regelmatig om te allen tijde een optimale stofverwijdering te waarborgen.

• De stofzuiger moet geschikt zijn voor het te verwerken materiaal.

• Gebruik een stofzuiger om uit te drogen, vooral als het schadelijk is voor gezond of kankerverwekkend droog stof.

3. AAN EN UIT SCHAKELAAR

a) AAN / UIT SCHAKELAAR

Om de machine te starten, bedient u eerst de vergrendelknop (16) en drukt u vervolgens op de aan / uit-schakelaar (18). Laat de aan / uit-schakelaar (18) los om de machine uit te schakelen.

Om veiligheidsredenen kan de aan / uitschakelaar van de machine niet worden vergrendeld; deze moet tijdens de hele bediening ingedrukt blijven.

- -

(ZIE B)

Page 54

Nederland

Voorkeuze snelheid

De gewenste snelheid (ook beschikbaar tijdens runtime) kan vooraf worden geselecteerd via het duimwiel (17). 1 - 2 = lage snelheid 3 - 4 = gemiddelde snelheid 5 - 6 = hoge snelheid De vereiste snelheid is afhankelijk van het materiaal en kan worden bepaald door daadwerkelijk te testen. Laat de machine na een lange tijd op lage snelheid werken ongeveer 30 minuten draaien om hem af te koelen. Rijd 3 minuten op maximale snelheid zonder lading.

Snelheidstabel Materiaal Router bit-Ø Speedstages

Hardhout (Beuken) 12–20 mm 3–4 22 – 40 mm 1–2 zachte hout (Pijnboom) 12 – 20 mm 3–6 22 – 40 mm 1–3 Spaanplaat

22 – 40 mm 1–3 Plastic 4 – 15 mm 2–3

Aluminium

De waarden in de graﬁek zijn standaardwaarden. De benodigde snelheid is afhankelijk van het materiaal en de bedrijfsomstandigheden en kan worden bepaald door daadwerkelijke tests.

Constante elektronische besturing en softstart

Constante elektronische regeling handhaaft een constante snelheid onder nullast en de meeste bedrijfsomstandigheden. Soft start vertraagt de toename van het motortoerental om de “kick” of koppeleffecten van de motor te verminderen, waardoor het comfort en de veiligheid van de machinist wordt verhoogd.

4. INSTELLEN VAN DIEPTE VAN DE SNEDE

Afhankelijk van de snijbewerking kan de

4 –10 mm 5–6

4 – 10 mm 5–6

4 – 10 mm 3–6

12 – 20 mm 2–4

16 – 40 mm 1–2

4 – 15 mm 1–2

16 – 40 mm 1

snijdiepte in verschillende stappen worden ingesteld.

WAARSCHUWING: De snijdiepte kan alleen worden aangepast nadat de router

is uitgeschakeld.

Gronstelling van de snijdiepte (zie D)

Plaats de schaafmachine op het te bewerken werkstuk. Gebruik de ﬁjnafstelknop (1) om de ﬁjnafstelling van de snedediepte in te stellen op de middelste positie. Draai hiervoor de ﬁjnafstelknop tot het merkteken (23) aan de achterkant van de router is uitgelijnd zoals weergegeven. Draai vervolgens de schaal (2) naar “0” (zie D). Zet de revolverstop (9) in de laagste stand; de revolverstop is duidelijk ingeschakeld.

Draai de borgschroef (7) los zodat de diepteaanslag (6) vrij kan bewegen. Draai de klemhendel (3) met de klok mee om te draaien en laat de schaafmachine langzaam zakken totdat de schaafbeitel het oppervlak van het werkstuk raakt. Draai de klemhendel tegen de klok in om de schaafmachine te vergrendelen. Druk de diepteaanslag omlaag totdat deze de revolverstopper (9) raakt. Stel de diepteaanslag (6) in op de gewenste freesdiepte en draai de duimschroef (7) aan. Draai de klemhendel los en start de router opnieuw op.

De grove aanpassing van de snijdiepte moet worden gecontroleerd door een proefsnede en indien nodig worden gecorrigeerd.

Pas de snijdiepte nauwkeurig aan

Na het proefsnijden kunt u ﬁjnafstemmen door de ﬁjnafstelknop te draaien (1 schaal = 0,1 mm / 1 rotatie = 2,0 mm). De maximale aanpassing is ongeveer. Voorbeeld van +/- 8 mm: Schuif de freesmachine weer omhoog en meet de snijdiepte (instelpunt = 10,0 mm; werkelijke waarde = 9,8 mm). Til de schaafmachine en de steunplaat (11) op zodat de schaafmachine vrij kan schuiven en de schaafbeitel het werkstuk niet raakt. Laat de schaafmachine weer zakken totdat

- -

Page 55

Nederland

de diepteaanslag contact maakt met de opstapbumper (9).

Stel vervolgens de schaal (2) in op “0”. Draai de duimschroeven los. Door ﬁjnafstemming (1) wordt de snijdiepte met de klok mee 0,2 mm / 2 maatstreepjes vooruitgeschoven (= het verschil tussen de gewenste waarde en de werkelijke waarde). Draai de duimschroeven weer vast. Schuif de schaafmachine weer omhoog en voer een nieuwe proefsnede uit om de snijdiepte te controleren.

Nadat de diepte-instelling is ingesteld, mag de positie van de indexmarkering (26) op de diepteaanslag niet worden gewijzigd, zodat de momenteel aangepaste instellingen altijd van de schaal kunnen worden afgelezen.

5. GEBRUIK VAN DE TORENTJE STOPPEN a) Verdeel het snijproces in verschillende stappen

Voor diepe sneden worden meerdere sneden aanbevolen, waarbij minder materiaal per snede wordt verwijderd. Het snijproces kan in verschillende stappen worden verdeeld met behulp van een revolverstop. Stel de snijdiepte in op de laagste stap van de revolverstop. Daarna kunnen de hogere stappen worden gebruikt voor de laatste twee sneden.

b) Pas vooraf verschillende snijdiepten aan

Als u meerdere verschillende snedediepten moet bewerken, kunt u het torentje ook gebruiken om voorinstellingen te maken.

6. RICHTING VAN VOEDEN (Zie E, F)

De aanvoerbeweging van de schaafmachine moet altijd worden omgekeerd (de opwaartse slijping) tegen de draairichting van de schaafmachine in. Bij het frezen in de draairichting van de schaafmachine (kappen), kan de schaafmachine losraken, waardoor de gebruiker geen controle meer heeft.

7. ROUTINGPROCES

Pas de snijdiepte aan zoals eerder beschreven. Plaats de schaafmachine op het werkstuk.

Draai de klemhendel met de klok mee en laat de schaafmachine langzaam zakken totdat de diepteaanslag de revolverstop raakt. Draai de klemhendel tegen de klok in om de schaafmachine op zijn plaats te vergrendelen en vervolgens te openen. Een snijprogramma voor uniform voeren. Nadat het snijproces is voltooid, schuift u de schaafmachine weer omhoog en schakelt u de stroom uit.

8. ROUTEN MET GIDSBUS (Zie G).

De geleidebus (24) maakt stencil- en patroonroutering op het werkstuk mogelijk. Plaats de geleidebus op het gat in het midden van de basisplaat en lijn de twee doorgaande gaten aan de onderkant van de basisplaat uit met de verzonken gaten in de geleidebus. Bevestig de geleidebus met de meegeleverde moer en schroef. (Zie G).

9. ROUTINGPROCES (zie H) WAARSCHUWING: Selecteer een

frees met een diameter kleiner dan de

binnendiameter van de geleidebus.

Lijn de router uit met de geleidebussen op de sjabloon. Draai de klemhendel met de klok mee en laat de frees langzaam op het werkstuk zakken totdat de ingestelde snijdiepte is bereikt. Oefen een lichte druk uit op de zijkant langs de geleiderbus die uitsteekt in de richting van de schaafmachine langs de malgeleider. Opmerking: Vanwege de uitstekende hoogte van de geleidehuls moet de minimale dikte van de sjabloon 8 mm zijn.

10. TOEPASSINGEN VOOR HET VORMEN OF

VORMEN

Voor het vormen of vormen van toepassingen die geen parallelle rails gebruiken, moet de schaafmachine zijn uitgerust met een geleider of kogellager. De schaafmachine wordt zijdelings naar het werkstuk geleid en de schaafbeitel kan aangrijpen totdat de geleider of het kogellager van de schaafmachine de hoek van het te bewerken werkstuk bereikt. Leid de

- -

Page 56

Nederland

schaafmachine met beide handen in de buurt van de hoek van het werkstuk om ervoor te zorgen dat het substraat goed zit. Te veel druk kan de randen van het werkstuk beschadigen.

11. ROUTING MET PARALLELLE GIDS (Accessoire - Zie I, J)

De parallelle geleider (21) en de geleidestang (27) worden in de basisplaat (10) geschoven en het vereiste aanhalen wordt uitgevoerd met de vleugelbouten (12). De machine wordt op de parallelle rails (21) met gelijkmatige aanvoer en zijdelingse druk langs de rand van het werkstuk geleid.

12. EXTRACTIE-ADAPTER GEBRUIKEN VOOR PARALLELGIDS (zie K, L)

Wanneer de machine op een verticaal oppervlak wordt geleid, moet stof / spaanafvoer worden uitgevoerd via een speciale zuigadapter voor de parallelle rails (30). Om de extractieadapter voor een parallelle rail te installeren, plaatst u eerst het lipje (a) op zijn plaats en klikt u vervolgens de eerste twee lipjes op zijn plaats. Installeer vervolgens de parallelle rails en afzuigadapters op de router.

13. ROUTEBOOGCONTOUREN (zie M, N, O)

Voer de volgende stappen uit om de routergids opnieuw in elkaar te zetten om als een cirkelvormige gids (curve-gids) te gebruiken:

• Draai de achtervleugelknop (28) en de ﬁjnafstelknop (A), het afstandsstuk en de indicator (B) los en verwijder de onderdelen van de geleider (C).

• Draai de voorknop en geleider (E) los en verwijder deze uit de geleider.

• Verwijder de veer (D) uit de geleider.

• Installeer de ﬁjnafstelgeleider (F) opnieuw op de geleidestang die 180 graden van de normale positie is gedraaid, zodat het cirkelvormige geleidegat van de schaaf weg wijst.

• Plaats de geleidebalk (C) in de schaafbasis. Zorg voor maximale stabiliteit dat elke staaf door beide gaten gaat en de andere kant van de basis van de schaaf uitsteekt. Steek

de stang hoogstens ver genoeg in de basis van de schaafmachine om hem van onder de basis te ondersteunen.

• Draai de borgschroef (12) vast om het schaafmachine aan de stang te bevestigen. Wanneer de geleidestang de zijkant van de stelschroef (12) van de schaafmachine binnengaat, kan de grootste boog worden gevormd.

• Markeer het werkstuk in het midden van de gewenste cirkel.

• Draai de schroef van de middelste pen (22) los, installeer deze vervolgens in het middelste gat van de afstelgeleider (F) en draai vervolgens de schroef vast voor gebruik.

• Lijn de middelste pen uit met de markering van de gewenste cirkel op het werkstuk.

• Pas de positie van de stang en de schaafmachine indien nodig aan om de gewenste boog- of boogradius te bereiken en draai vervolgens de vleugelknop stevig vast.

14. ROUTER SNIJDER

Vóór de voortzetting werd het afvalhout gekapt. Gebruik alleen het mes dat overeenkomt met het handvat van de gebruikte boorkop. HSS (Hoge snelheid staal) - voor kurk. TCT (Tungsten Carbide) - Voor gebruik van hardhout, karton, plastic of aluminium. De meest gebruikte bits worden hieronder vermeld.

ONDERHOUD

Använd endast TREND originaldelar och tillbehör Trek de voedingskabel uit de aansluiting voordat u eventuele aanpassingen, reparaties of onderhoud uitvoert.

Dit elektrische gereedschap hoeft niet extra gesmeerd of onderhouden te worden. Dit gereedschap bevat geen onderdelen waaraan de gebruiker onderhoud kan of moet uitvoeren. Gebruik nooit water of chemische reinigingsmiddelen voor het schoonmaken

- -

Page 57

Nederland

van uw elektrische gereedschap. Veeg het schoon met een droge doek. Bewaar uw elektrische gereedschap altijd op een droge plek. Houd de ventilatiegleuven van de motor schoon. Houd alle bedieningselementen vrij van stof. Er kunnen vonken zichtbaar zijn in de ventilatiegleuven. Dit is normaal en leidt niet tot beschadiging van uw gereedschap. Is de voedingskabel beschadigd, dan moet hij, om risico te voorkomen, worden vervangen door de fabrikant, zijn vertegenwoordiger of een ander bevoegd persoon.

MILIEUBESCHERMING

Recycling van grondstoffen, niet als afval.

Accessoires en verpakkingen moeten worden geclassiﬁceerd voor milieuvriendelijke recycling.

Afzonderlijk verzameld. Dit product mag niet met het gewone huisvuil worden weggegooid.

Thuisgebruiker

Bij de aankoop van nieuwe producten kunnen lokale voorschriften voorzien in gescheiden inzameling van elektrische producten van huishoudens, gemeentelijke stortplaatsen of detailhandelaren.

GARANTIE

Dit apparaat wordt geleverd onder de fabrieksgarantie op de voorwaarden van de bijbehorende garantiekaart.

Neem voor de locatie van uw dichtstbijzijnde TREND-serviceagent contact op met de klantenservice van TRENG of bekijk onze meest gevulde positioner op www.trend-uk. com.

Bel de klantenservice van TREND voor advies over hoe u ongewenste elektrische producten op milieuvriendelijke wijze kunt weggooien, of bezoek www.trend-uk.com.

Zakelijke gebruiker

Bel de klantenservice van TREND om ongewenste elektrische TREND-producten te verwerken.

- -

Page 58

KOMPONENTLISTE

Danmark

1. Fin-Justeringsknop For Dybde-Af-Skære

2. Skala Til Fin Justering Af Dybde-Af-Skære

3. Klip Lever

4. Venstre Håndtag

5. Skala Til Stor Justering Af Dybde-Af-Skære

6. Stop Dybde

7. Vingsskrift For Dybdestopping

8. Parallel Guide Knapper

9. Stop Tårn

10. Basic Plate

11. Guide Plate

12. Lukkeskrav Til Leder

13. Attraktive Næder Med Kollet

14. Spindle Lock Knob

15. Højre Håndtag (Med Tænd/Sluk Kontakt)

16. Lås-Sluk Knap

*Illustreret eller beskrevet tilbehør er kun delvis indeholdt i leverancen.

17. Thumb Trehjulede For Hastighed Forvalg

18. Tænd /Sluk Kontakt

19. Skruenøgle

20. Støvadapter (Se C)

21. Parallel Vejlede (Se I)

22. Centrum Pin (Se M)

23. Mærkninger Til Nulstilling (Se D)

24. Opas Pakollinen (Se G)

25. Skruer Og Nødder (Se C)

26. Indholdsfortegnelse Mærke

27. Guide Bars (Se M)

28. Vingknapper (Se M)

29. Route rn Mill

30. Udtagelse Adapter Til Parallel Guide

31. Stoffeskoffer

- -

Page 59

Danmark

E F

- -

Page 60

- USA

I J

Danmark

- -

Page 61

Kære kunde Tak, fordi du købte dette TREND-produkt. Jeg håber, du vil nyde kreative og produktive år. Glem ikke at returnere dit garantikort inden for 28 dage efter købet.

Danmark

EF-ERKLÆRING OM OVERENSSTEMMELSE MASKIN GUIDE

TRENG Technology annoncerer, at disse tekniske produktdetaljer beskriver følgende instruktioner

BESKRIVELSE: ROUTER TYPE: T7E

Funktion til at skære i åbninger eller til at danne kanter af forskellige materialer

I overensstemmelse med følgende direktiv,

2006/42/EC 2011/65/EU&(EU)2015/863 2014/30/EU

Standarder er i overensstemmelse med

EN 60745-1 EN 60745-2-17 EN 55014-1 EN 55014-2 EN 61000-3-2 EN 61000-3-3

For mere information, kontakt bagsiden af TREND eller referencevejledningen på nedenstående adresse. Undertegnede afgiver denne erklæring på vegne af TREND Machinery & Tools Ltd.

SYMBOLS

For at undgå risikoen for personskader skal brugeren læse brugervejledningen

Advarsel

Bær høreværn

Bær øjenværn

Bær støvmaske

Dobbeltisolering

Affald af elektriske produkter må ikke bortskaffes sammen med husholdningsaffald. Indlever så vidt muligt produktet til genbrug. Kontakt de lokale myndigheder eller forhandleren, hvis du er i tvivl.

Teknisk direktør

Neil McMillan

TREND Machinery & Cutting Tools Ltd Yksikkö 6 Odhams Trading Estate St Albans Vej, Watford Herts, WD24 7TR Storbritannien

01.04.2019

Hvis du har brug for mere sikkerhedsrådgivning, teknisk information eller reservedele, skal du ringe til TREND teknisk support eller gå til www.trend-uk.com.

- -

Page 62

Danmark

UNIVERSAL ELVÆRKTØJS SIKKERHEDSADVARSEL

ADVARSEL! Læs alle sikkerhedsadvarsler og alle instruktioner. Manglende overholdelse

af advarsler og instruktioner kan resultere i elektrisk stød, brand og / eller alvorlig personskade.

Gem alle advarsler og instruktioner til fremtidig reference.

El-værktøjet i advarslen henviser til et el-styret (trådede) el-værktøj eller et batteridrevet (trådløst) el-værktøj.

Arbejdsområde sikkerhed

a) Hold arbejdsområdet rent og godt oplyst. Et kaotisk eller mørkt område kan forårsage en ulykke. b) Brug ikke elværktøjet i eksplosivt miljø, f.eks. I en brandfarlig væske, gas eller støv. Elværktøj

genererer gnister, der kan antænde støv eller dampe.

c) Hold børn og tilskuere væk, når de betjener elværktøj. Distraktion kan medføre, at du mister

kontrollen.

Elektrisk sikkerhed

a) Stikket til elværktøjet skal matche stikket. Ændr aldrig stikket på nogen måde. Brug ikke

adapterstik med et jordet elværktøj. Umodiﬁcerede stik og matchende stikkontakter reducerer risikoen for elektrisk stød.

b) Undgå kropskontakt med jordforbundne overﬂader som rør, radiatorer, komfurer og køleskabe.

Hvis din krop er jordet, øges risikoen for elektrisk stød. c) Udsæt ikke elværktøjet for regn eller fugt. Vand ind i elværktøjet øger risikoen for elektrisk stød. d) Brug ikke strømkablet. Brug aldrig netledningen til at bære, trække eller tage stikket ud af

el-værktøjet. Hold netledningen væk fra varme, olie, skarpe kanter eller bevægelige dele.

Beskadigelse eller sammenﬁltring af ledningerne kan øge risikoen for elektrisk stød. e) Når du betjener elværktøjet udendørs, skal du bruge en forlængerledning, der er velegnet til

udendørs brug. Brug en netledning til udendørs brug for at reducere risikoen for elektrisk stød. f) Hvis det er uundgåeligt at betjene elværktøjet på et fugtigt sted, skal du bruge en

reststrømsenhed (RCD) til at beskytte strømforsyningen. Brug RCD til at reducere risikoen for

elektrisk stød.

Personlig sikkerhed

a) Vær opmærksom, når du arbejder med elværktøjer, vær opmærksom på, hvad du laver, og brug

sund fornuft. Brug ikke elværktøj, hvis du er træt eller påvirket af stoffer, alkohol eller stoffer. Hvis

du utilsigtet betjener elværktøjet, kan det forårsage alvorlig personskade. b) Brug personligt beskyttelsesudstyr. Brug altid beskyttelsesbriller. Brug støvmasker, skridsikre

sikkerhedssko, hårde hatte eller høreværn og andet beskyttelsesudstyr under passende forhold

for at reducere personskader. c) Undgå ulykker. Tilslut strømforsyningen og / eller batteripakken, og sørg for, at afbryderen er

i slukket position, før du samler eller bærer værktøjet. At tænde elværktøjet med ﬁngeren på

kontakten, der bærer elværktøjet eller åbne kontakten, kan forårsage en ulykke. d) Frakobl eventuelle justeringstaster eller skruenøgler, før du tænder for elværktøjet. En

skruenøgle eller nøgle til venstre på den roterende del af elværktøjet kan forårsage personskade. e) Overskrid ikke rækkevidden. Hold altid korrekt stabilitet og balance. Dette muliggør bedre

kontrol af elværktøjet i uventede situationer. f) Klædt ordentligt. Bær ikke løst tøj eller smykker. Hold dit hår, tøj og handsker væk fra

- -

Page 63

Danmark

bevægelige dele. Løst tøj, smykker eller langt hår kan blive fanget i bevægelige dele. g) Hvis du har enheder til tilslutning af støv og opsamlingsenheder, skal du sørge for, at de er

tilsluttet og brugt korrekt. Brug af støvopsamlere kan reducere støvrelaterede farer.

Brug og vedligeholdelse af elværktøj

a) Tving ikke anvendelse af elværktøj. Vælg det relevante elværktøj til din applikation. Det rigtige

elværktøj fungerer bedre i et hurtigere, mere sikkert tempo. b) Brug ikke elværktøj, hvis kontakten ikke tændes og slukkes. El-værktøjer, der ikke kan styres

med afbrydere, er farlige og skal repareres. c) Før du foretager justeringer, udskiftning af tilbehør eller opbevaring af el-værktøj, skal du

tage stikket ud af strømforsyningen og / eller tage batteripakken ud af el-værktøjet. Denne

beskyttelsesforanstaltning reducerer risikoen for utilsigtet start af et el-værktøj. d) Opbevar ubrugte elværktøjer uden for børns rækkevidde. Lad ikke elværktøj, der ikke kender

elværktøj eller disse instruktioner. Elektriske værktøjer er meget farlige for utrente brugere. e) Vedligehold elværktøj. Kontroller, at de bevægelige dele er på linje eller sidder fast, at delene

er ødelagte, og at der er andre forhold, der kan påvirke elværktøjets betjening. Hvis det er

beskadiget, skal du reparere elværktøjet før brug. Mange ulykker er forårsaget af forkert

vedligeholdt elværktøj. f) Hold skæreværktøjet skarpt og rent. Korrekt vedligeholdte skæreværktøjer med skarpe

skærekanter klæber mindre og er lettere at kontrollere. g) Følg disse instruktioner for brug af el-værktøj, tilbehør, værktøjsbits og andre, under

hensyntagen til arbejdsforholdene og det arbejde, der skal udføres. Brug af et el-værktøj til en

anden operation end forventet kan resultere i en farlig situation.

Betjeningervice

a) Brug kun de samme reservedele til service af dit el-værktøj af kvaliﬁceret servicepersonale.

Dette sikrer vedligeholdelses elværktøjets sikkerhed.

ADVARSLER OM ROUTER SIKKERHED

– Hold elværktøjet ved den isolerede gribeoverﬂade, da skæreren kan komme i kontakt med

sine egne ledninger. Ved at skære den “aktive” ledning kan “aktive” den udsatte metaldel af

elværktøjet og ramme operatøren. – Brug en klemme eller anden praktisk metode til at sikre og understøtte emnet på en stabil

platform. Hvis du holder arbejdsemnet i hånden eller kroppen, kan det blive ustabilt, og du

kan miste kontrollen.

YDERLIGERE SIKKERHEDSINSTRUKTIONER TIL ROUTER

1. Når skæreværktøjet kan komme i kontakt med skjulte linjer, skal du holde værktøjet gennem

den isolerede gribeoverﬂade. Kontakt med “aktivere” ledninger kan “aktivere” den nakne

metaldel af værktøjet og ramme operatøren.

2. Brug en klemme eller anden praktisk metode til at fastgøre emnet til en stabil platform. At

holde arbejdet i hånden eller mod kroppen kan gøre det ustabilt og kan føre til tab af kontrol.

3. Bær altid en støvmaske.

4. Brug beskyttelsesbriller og høreværn.

5. Brug et stramt hårplejeprodukt til langt hår. Kun iført tætsiddende tøj til arbejde.

6. Rør ikke ved kablet, hvis strømkablet er beskadiget eller skåret under drift. Brug aldrig

- -

Page 64

Danmark

maskinen på et beskadiget kabel.

7. Brug ikke maskinen under regnfulde eller høje fugtighedsforhold.

8. Før altid kablet væk fra bagsiden af maskinen. Bemærk, at vi med trækkablet fra router

anbefaler, at enheden altid bruger RCD.

9. Kontakt med ledninger kan forårsage brand og elektrisk stød. Skader på gasledningen kan

forårsage en eksplosion. Gennemtrængende vandrør kan medføre materielle skader eller

elektrisk stød.

10. Når du bruger maskinen, skal du altid holde den fast med begge hænder.

11. Fastgør emnet. Arbejdsstykket, der er fastgjort med klemmen eller skruestangen, er stærkere

end hånden.

12. Kontroller, at ledningsværktøjerne er sikre, før de tages i brug.

13. Gå aldrig på søm eller skruer og andre metalgenstande.

14. Hold dine hænder væk fra den roterende skær.

15. Når arbejdet er afsluttet, føres maskinen tilbage til den øverste startposition og luk maskinen

ved at trække i spændearmen.

16. Sluk altid for maskinen, vent derefter til maskinen stopper, og sænk derefter maskinen ned.

17. Beskyt værktøjer mod stød og slag.

18. Lad aldrig børn bruge maskinen.

19. Brug ikke stumpe eller beskadigede routerbits. Stumpe eller beskadigede routerbits

forårsager øget friktion, kan sidde fast og føre til ubalance.

20. Routerbits tilladte hastighed skal være mindst lige så høj som den maksimale hastighed, der

er angivet på elværktøjet. Tilbehør, der roterer hurtigere end det tilladte interval, kan blive

ødelagt.

21. Rør ikke ved boret under eller efter brug. Efter brug er borekronen for varm til at berøre med

bare hænder.

ADVARSEL: Nogle af støvpartiklerne produceret ved kraftig slibning, savning, slibning, boring og andre konstruktionsoperationer indeholder kemikalier, der vides

at forårsage kræft, fødselsdefekter eller anden reproduktionsskade.

Nogle eksempler på disse kemikalier er: Bly i blybaseret maling. Krystallinsk silica i mursten, cement og andre murprodukter. Arsen og krom i kemisk behandlet træ Risikoen for disse risici afhænger af, hvor ofte du udfører sådant arbejde. Reducer din eksponering for disse kemikalier; Arbejder i et godt ventileret område Brug godkendt sikkerhedsudstyr såsom støvmasker, der er specielt designet til at fylde små partikler.

- -

Page 65

Danmark

TEKNISKE DATA

Nominel spænding 220-240V~50Hz Nominel magt 2100W Nominel hastighed

uden belastning Spændestørrelse 12mm Maksimal

dybdedybde Dobbelt isolering Maskinens vægt 4.3Kg

11500 ~ 28000 / minut

50mm

/ll

STØJ- OG VIBRATIONSDATA

Typiske A-vægtede lydniveauer Lydtryksniveau

Typiske A-vægtede lydniveauer Lydeffektniveau

pA&KwA

Bær høreværn, når lydtrykket er over 80dB (A)

VIBRATIONSINFORMATION

Den totale værdi for vibration malt ifølge EN60745: Typisk vægtet vibration Vibration emission value ah = 4.90m/s Usikkerhed K = 1.5 m/s²

Den erklærede samlede vibrationsstyrke kan bruges til at sammenligne et værktøj med et andet, og kan også bruges til en foreløbig vurdering af eksponeringen.

ADVARSEL: Vibrationsværdien under den

faktiske brug af maskinværktøjet kan afvige fra den opgivne værdi afhængigt af måderne, værktøjet benyttes på. Se følgende eksempler på, hvad vibrationerne kan afhænge af: Hvordan værktøjet bruges og materialerne, der skæres eller bores i. Værktøjets stand og vedligeholdelse. Anvendelse af korrekt tilbehør og kontrol med, at det er skarpt og i en i det hele taget god tilstand.

LpA =90 dB(A)

=101dB (A)

3.0dB(A)

Hvor kraftigt, der holdes fast i håndtaget og, om der benyttes antivibrationsudstyr. Om værktøjet anvendes i henhold til dets konstruktion og nærværende anvisninger.

Værktøjet kan medføre et hånd/armvibrationssyndrom, hvis det ikke bruges på rigtig måde

ADVARSEL: En vurdering af

udsættelsesgraden under det aktuelle brug skal omfatte alle dele af arbejdscyklussen, herunder antallet af gange værktøjet slås til og fra, og tomgangsdriften uden for selve arbejdsopgaven. Dette kan afgørende reducere udsættelsesniveauet i den samlede arbejdsperiode. Sådan kan du minimiere risikoen for udsættelse for vibrationer: Brug ALTID skarpe mejsler, bor og blade. Vedligehold værktøjet i overensstemmelse med disse instruktioner og hold det korrekt smurt. Hvis værktøjet bruges ofte, bør du anskaffe antivibrationsudstyr. Planlæg dit arbejde, så du kan fordele arbejde med kraftige vibrationer over ﬂere dage.

TILBEHØR

Centrum pin

Parallel vejlede

Skabelonguide (30mm&16mm)

Skruenøgle

Ærme 12mm

Støvudsugningsrør

Det anbefales, at alt udstyr købes i samme butik som maskinen. Anvend udstyr af god kvalitet og af et velkendt mærke. Vælg slibepapir afhængigt af opgaven. Se på emballagen til tilbehøret for at få yderligere oplysninger. Få hjælp og råd i butikken.

- -

1 1 1 1 1 1

Page 66

Danmark

BRUGSANVISNING

BEMÆRK: Læs brugsanvisningen

omhyggeligt, inden du bruger værktøjet.

Mulig anvendelse

Maskinen bruges til fræsning af riller, kanter, proﬁler og aﬂange huller og til proﬁlfræsning i træ, plast og lette byggematerialer, mens den placeres korrekt på emnet.

1. INDSÆT ROUTER MILLEN Valg af routerskærere

Afhængigt af processen og applikationen er der mange routerskærer tilgængelige i forskellige design og kvaliteter: Høvle lavet af højhastighedsstål (HSS) er velegnede til bearbejdning af bløde materialer som G. Kork og plast. Kerneskærere (HM) er især egnede til hårde og slibende materialer som G. Træ og aluminium.

ADVARSEL: Brug kun fræseværktøjer,

der gør det muligt at hastighederne matcher mindst maskinens maksimale hastighed uden belastning. Skaftets diameter på routerplanet skal svare til spændernes diameter.

Indsæt skæret (se A) Tag stikket ud af stikkontakten, før du udfører noget arbejde på selve maskinen. Det anbefales at bære beskyttelseshandsker, når du sætter eller udskifter routeren.

Tryk og hold på spindellåsknappen (14). Drej om nødvendigt spindlen med hånden, indtil den låser. Tryk bare på spindellåsknappen, mens du hviler. Indsæt kniven. Routerens planhåndtag skal indsættes mindst 20 mm (håndtagslængde). Spænd spændemøtrikken (13) med en skruenøgle (19) (størrelse 22 mm). Slip spindellåsknappen.

ADVARSEL: Spænd ikke spændebåndets spændemøtrik, uden

at der er indsat en fræsebor.

BEMÆRK: 1. Forsøg ikke at fjerne 12 mm spændebåndet fra spændemøtrikken.

2. Bær altid sikkerhedshandsker, når du

udskifter kniven.

2. MONTERING AF EKSTRAKTADAPTEREN (Se C)

For at tilslutte støvsugeren via sugeslangen skal støvadapteren (20) fastgøres til bundpladen (10) med skruer og møtrikker (25).

ADVARSEL: Når du installerer ekstraktionsadapteren, skal du sørge

for at installere den rigtige placering!

Til støvfjernelse kan vakuumslangen

tilsluttes direkte til støvfjernelsesadapteren.

• Rengør støvadapteren (20) regelmæssigt for at sikre optimal fjernelse af støv på alle tidspunkter.

• Støvsugeren skal være egnet til det materiale, der skal behandles.

• Brug en støvsuger til udtørring, især hvis det er skadeligt for sundt eller kræftfremkaldende tørt støv.

3. TÆND OG SLUK SKIFTE

a) LÅS-SLUK KNAP

For at starte maskinen skal du først bruge låsetasten (16) og derefter trykke på tænd / sluk-kontakten (18). Slip tænd / sluk-kontakten (18) for at slukke for maskinen.

Af sikkerhedsmæssige årsager kan ikke maskinens tænd / sluk-knap låses, den skal forblive trykket under hele betjeningen.

Forudindstillet til hastighed

Den ønskede hastighed (også tilgængelig under kørsel) kan vælges på forhånd via tommelhjulet (17). 1 - 2 = lav hastighed 3 - 4 = gennemsnitshastighed 5 - 6 = høj hastighed Den krævede hastighed afhænger af materialet og kan bestemmes ved faktiske test. Efter at have arbejdet i lav hastighed i lang tid, lad maskinen køre i cirka 30 minutter for at afkøle den. Kør med maksimal hastighed i 3 minutter uden belastning.

- -

(SE B)

Page 67

Danmark

Hurtig Table Materialer Router bit-Ø Speed Tages

Hardwood (Beech) 12–20 mm 3–4 22 – 40 mm 1–2 Softwood (Pine) 12 – 20 mm 3–6 22 – 40 mm 1–3 Particle board 4 – 10 mm 3–6

22 – 40 mm 1–3 Plastic 4 – 15 mm 2–3

Aluminium

Værdierne vist i diagrammet er standardværdierne. Den krævede hastighed afhænger af materialet og driftsbetingelserne og kan bestemmes ved faktiske test.

Konstant elektronisk kontrol og blød start

Konstant elektronisk kontrol opretholder en konstant hastighed under ubelastet belastning og de ﬂeste driftsforhold. Blød start forsinker stigningen i motorhastighed for at reducere motorens “kick” eller drejningsmomenteffekter, hvilket øger førerkomforten og sikkerheden.

4. INDSTILLING AF DYBDE-AF-SKÆRE

I henhold til skæreoperationen kan skæredybden forindstilles i ﬂere trin.

Grov dybdejustering (se D)

Placer høvlen på arbejdsemnet, der skal bearbejdes. Brug ﬁnjusteringsknappen (1) til at indstille ﬁnjusteringen af skæredybden til midterpositionen. For at gøre dette skal du dreje på den ﬁne justeringsknap, indtil mærket (23) på bagsiden af routeren er i linje som vist. Drej derefter skala (2) til “0” (se D). Indstil tårnstoppet (9) til den laveste position, tårnstoppet er tydeligt indkoblet.

Løsn låseskruen (7), så dybden stopper (6) kan bevæge sig frit.

4 –10 mm 5–6

4 – 10 mm 5–6

12 – 20 mm 2–4

16 – 40 mm 1–2

4 – 15 mm 1–2

16 – 40 mm 1

ADVARSEL: Klippedybden kan kun justeres, når routeren er slukket.

Drej klemhåndtaget (3) med uret for at dreje og sænke høvlen langsomt, indtil høvlet bit berører emnets overﬂade. Drej klemhåndtaget mod uret for at låse høvlen på plads. Skub dybdestoppet ned, indtil det berører tårnstoppet (9). Justér dybdestoppet (6) til den ønskede føringsdybde, og spænd ﬁngerskruen (7). Slip klemhåndtaget, og genstart routeren.

Den grove justering af skærekanten skal kontrolleres med en testskæring og korrigeres om nødvendigt.

Juster skæredybden

Efter test kan du ﬁnjustere ved at dreje på ﬁnjusteringsknappen (1 skala = 0,1 mm / 1 rotation = 2,0 mm). Den maksimale justering er ca. +/- 8 mm. Eksempel: Skub routerplanet op igen og mål indsatsen (sætpunkt = 10,0 mm; dagsværdi = 9,8 mm). Løft høvlen og støttepladen (11), så høvlen kan glide frit, og høvlen ikke rører ved emnet. Sænk høvlen igen, indtil dybdestoppet kommer i kontakt med trinfangeren (9).

Sæt derefter skalaen (2) til “0”. Løsn ﬁngerskruerne. Ved ﬁnjustering (1) skæres skæredybden med uret med 0,2 mm / 2 fastgørelsesmærker (= forskellen mellem den ønskede værdi og den aktuelle værdi). Spænd tommelﬁngerskruerne igen. Skub høvlen op igen og udfør en ny testskæring for at kontrollere skærebredden.

Når dybden er indstillet, bør indeksmærket (26) på dybdestoppet ikke ændres, så de indstillede indstillinger altid kan læses fra skalaen

5. BRUGER CANON OFFICE STOP

a) Opdel skæreprocessen i ere trin

Ved dybe udskæringer anbefales ﬂere fræser med mindre materiale fjernet pr. Stykke. Skæreprocessen kan opdeles i ﬂere trin ved hjælp af et tårnstop. Indstil skæredybden til tårnstoppet. Derefter kan de højere trin bruges til de sidste to udskæringer.

- -

Page 68

Danmark

b) Forudindstillede forskellige skæredybder

Hvis du har brug for at behandle ﬂere forskellige skæredybder, kan du også bruge tårnet til at fremstille forudindstillinger.

6. FORNINGSRETNING (Se E, F)

Høvlens tilførselsbevægelse skal altid drejes (slibes op) i retning af høvlkutterens rotationsretning. Ved fræsning i høvlens rotationsretning (skæring) kan høvlen løsne, hvilket forhindrer brugerkontrol.

7. RUTENDE ARBEJDE

Juster skærekanten som tidligere beskrevet. Placer høvlen på emnet. Drej klemhåndtaget med uret, og sænk langsomt høvlen, indtil det dybe stop rammer tårnstoppet. Drej klemhåndtaget mod uret for at låse høvlen på plads og åbn derefter. Et skæreprogram til ensartet fodring. Når du er færdig med skæreprocessen, skal du skubbe høvlen igen og slukke for strømmen.

8. BOKS MED GUIDED BUSH CORDS (Se G).

Styrebøsningen (24) muliggør stencil- og mønstervridning på emnet. Anbring føringsbøsningen på hullet i midten af bundpladen, og juster de to gennemgående huller i bunden af bundpladen med de forsænkede huller i føringsbussen. Fastgør føringsbussen med den medfølgende møtrik og skrue. (Se G).

BEMÆRK: På grund af projektionens højde på styremuffen skal skabelonens mindste tykkelse være 8 mm.

10. FORMERING OG FØLGENDE BRUG

Til formning eller formning af applikationer, der ikke bruger parallelle skinner, skal høvlen være udstyret med en føring eller kugleleje. Høvlen føres i sideretning til arbejdsemnet, og høvlet bit får lov til at gå i indgreb, indtil høvlen eller kuglelejet på høvlen når hjørnet af emnet, der skal bearbejdes. Kontroller høvlen nær arbejdsemnehjørnet med begge hænder for at sikre, at understøttelsen sidder korrekt. For meget pres kan beskadige emnets kanter.

11. VEJ MED PARALLEL GUIDE (Tilbehør Se I, J)

Den parallelle føring (21) og styrestangen (27) skubbes ind i bundpladen (10), og den krævede spænding udføres med vingeboltene (12). Maskinen styres på de parallelle skinner (21) med ensartet tilførsel og sidetryk langs kanten af emnet.

12. ANVENDELSE AF UDTREKKET ADAPTERS TIL PARALLEL GUIDE (Se K, L)

Når maskinen betjenes på en lodret overﬂade, skal støv / spånevakuering udføres gennem en dedikeret sugeadapter til parallelle skinner (30). For at installere ekstraktionsadapteren til en parallel skinne skal du først indsætte fanen (a) og derefter sikre de to første faner på plads. Installer derefter parallelle skinner og ekstraktionsadaptere på routeren.

9. RUTENDE ARBEJDE (Se H) ADVARSEL: Vælg et fræser med

en diameter, der er mindre end den

indvendige diameter på føringsbussen.

Juster routeren med guidebuskene i skabelonen. Drej klemhåndtaget med uret, og sænk langsomt routeren til arbejdsemnet, indtil den justerede skæredybde er nået. Brug et lille tryk på siden langs føringsbussen, der stikker ud mod høvlen langs skabelonføringen.

13. RÅTNENDE BUEKONTURER (se M, N, O)

Sådan samles routerguiden som en cirkulær guide (kurvevejledning):

• Løsn bageste vingeknap (28) og ﬁnjusteringsknap (A), afstandsholder og indikator (B), og fjern delene fra styreskinnen (C).

• Løsn forhjulet og rattet (E), og fjern det fra rattet.

• Fjern fjederen (D) fra føringen.

• Udskift ﬁnjusteringsstyringen (F) på styrestangen, der drejes 180 grader fra

- -

Page 69

Danmark

normal position, så det cirkulære styrehul vender væk fra høvlen.

• Indsæt føringsskinne (C) i høvlbunden. For maksimal stabilitet skal du sørge for, at hver stang passerer gennem begge huller og strækker sig på den anden side af høvlbasen. Indsæt stangen i høvlbunden langt nok til at understøtte den under basen.

• Spænd låseskruen (12) for at fastgøre høvlen til stangen. Når styreskinnen går ind på siden af høvlereguleringsskruen (12), kan den største bue dannes.

• Marker emnet i midten af den ønskede cirkel.

• Løsn skruen på midterbolten (22), monter den derefter i centerhullet i justeringsføringen (F), og spænd derefter skruen til brug.

• Juster midtstiften efter mærket for den ønskede cirkel på emnet.

• Justér stangens og høvlernes position efter behov for at opnå den ønskede bue- eller lysbue-radius, og træk derefter i vingeknappen fast.

14. ROUTERN MILL

Affaldstræet blev fældet inden fortsættelsen. Brug kun det klinge, der matcher håndtaget på den anvendte borekrone. HSS (Højhastighedsstål) - til kork. TCT (Wolfram Carbide) - Til brug af hårdttræ, pap, plast eller aluminium. De mest brugte bits er anført nedenfor.

ventilationsåbninger rene. Knapperne o.l. skal være rene og frie for støv. Det er helt normalt, at der kan forekomme gnister i ventilationsåbningerne, og det beskadiger ikke bore-/skruemaskinen. Hvis elledningen beskadiges, skal den udskiftes af producenten, dennes servicerepræsentant eller anden kvaliﬁceret fagmand for at undgå, at der opstår farlige situationer.

VEDLIGEHOLDELSE

Brug kun TREND original og tillbehör Træk stikket ud af stikkontakten, inden der udføres nogen form justering, service eller vedligholdele.

Denne bore-/skruemaskine kræver ikke særlig smøring eller vedligeholdelse. Bore-/skruemaskinen må kun serviceres og repareres i et professionelt værksted. Brug aldrig vand eller kemiske rengøringsmidler til rengøring. Må kun rengøres med en tør klud. Opbevares på et tørt sted. Hold motorens

- -

Page 70

MILJØBESKYTTELSE

Genanvendelse af råvarer, ikke som affald.

Tilbehør og emballering skal klassiﬁceres til miljøvenlig genanvendelse.

Samles separat. Dette produkt må ikke bortskaffes sammen med normalt

husholdningsaffald.

Hjem bruger

Ved køb af nye produkter kan lokale forskrifter muligvis sørge for separat indsamling af elektriske produkter fra husholdninger, kommunale deponeringsanlæg eller detailhandlere.

Ring til TREND kundeservice for at få råd om, hvordan du bortskaffer uønskede elektriske produkter på en miljøvenlig måde, eller besøg www.trend-uk.com.

Forretningsbruger

Ring til TREND kundeservice for at behandle uønskede elektriske TREND-produkter.

Danmark

GARANTI

Denne enhed leveres under fabriksgarantien på betingelserne på det tilsvarende garantikort.

For placeringen af din nærmeste TRENDserviceagent, skal du kontakte TRENG kundeservice eller se vores mest udfyldte positioner på www.trend-uk.com.

- -

Page 71

KOMPONENTLISTA

Sverige

1. Fin-Justeringsknopp För Djup-Av-Skära

2. Skala För Fin Justering Av Djup-Av-Skära

3. Clamping Lever

4. Vänster Hantera

5. Skala För Grov Justering Av Djup-Av-Skära

6. Djup Stopp

7. Ving Skrå För Dypstopp

8. Parallell Guide Fästningsknoppar

9. Kanontorn Stopp

10. Basplatta

11. Vägleda Platta

12. Låsskärm För Vägleda Stång

13. Åtgärd Nut Med Kollet

14. Spindlock Knapp

15. Rätt Hantering (Med På / Växla)

16. Låsa Av Knapp

*Avbildat eller beskrivet tillbehör ingår delvis inte I leveransomfånget.

17. Tummhjul För Förvalning Av Hastighet

18. På / Av Växla

19. Skiftnyckel

20. Damm Adapter (Se C)

21. Parallell Vägleda (Se I)

22. Centrum Pin (Se M)

23. Markningar För Nulställning (Se D)

24. Vägleda Busksnår (Se G)

25. Skriv Och Nötter (Se C)

26. Index Märke

27. Vägleda Spön (Se M)

28. Vingknoppar (Se M)

29. Routern Fräs *

30. Extraktadapter För Parallell Vägleda

31. Dustbuggar

- -

Page 72

Sverige

E F

- -

Page 73

- USA

I J

Sverige

- -

Page 74

Sverige

Kära kund Tack för att du har köpt den här TREND-produkten, jag hoppas att du njuter av år av kreativ och produktiv användning. Kom ihåg att returnera ditt garantikort inom 28 dagar efter köpet.

EG-FÖRKLARING AV ÖVERENSSTÄMMELSE MASKINERIKT DIREKTIV

TRENG Technology meddelar att dessa produkttekniska data beskriver följande instruktioner

BESKRIVNING: ROUTERN TYP: T7E

Funktion för att skära i luckor eller forma kanter på olika material

Uppfyller följande direktiv

2006/42/EC 2011/65/EU&(EU)2015/863 2014/30/EU

Uppfylla standarden

EN 60745-1 EN 60745-2-17 EN 55014-1 EN 55014-2 EN 61000-3-2 EN 61000-3-3

För mer information, kontakta baksidan av TREND eller referenshandbok på adressen nedan. Undertecknad gör denna förklaring på uppdrag av TREND Machinery & Tools Ltd.

SYMBOLER

För att minska risken för skador måste användaren läsa bruksanvisningen

Varning

Använd hörselskydd

Använd skyddsglasögon

Använd skyddsmask mot damm

Dubbel isolering

Uttjänade elektriska produkter får inte kasseras som hushållsavfall. Återanvänd där det ﬁnns anläggningar för det. Kontakta dina lokala myndigheter eller ĺterförsäljare för ĺtervinningsrĺd.

Teknisk chef

Neil McMillan

TREND Machinery & Cutting Tools Ltd Enhet 6 Odhams Trading Estate St Albans Väg, Watford Herts, WD24 7TR Storbritannien

01.04.2019

Om du behöver ytterligare säkerhetsråd, teknisk information eller reservdelar, ring TREND teknisk support eller besök www. trend-uk.com.

- -

Page 75

Sverige

UNIVERSELLT ELVERKTYGS SÄKERHETSVARNING

VARNING! Läs alla säkerhetsvarningar och alla instruktioner. Underlåtenhet att följa

varningar och instruktioner kan leda till elektrisk stöt, brand och / eller allvarlig personskada.

Spara alla varningar och instruktioner för framtida referens.

Varningar termen “elverktyg” avser driften av kraftförsörjningen (ej trådlös) elverktyg eller batteridrivna (sladdlösa) elverktyg.

Arbetsområdet säkerhet

a) Håll arbetsområdet rent och väl upplyst. Ett rörigt eller mörkt område kan orsaka en olycka. b) Använd inte elverktyg i explosiva miljöer, såsom närvaro av brandfarliga vätskor, gaser eller

damm. Elverktyg alstrar gnistor som kan antända damm eller ångor.

c) Håll barn och åskådare borta när du använder elverktyg. Distraktion kan göra att du tappar

kontrollen.

Elektrisk säkerhet

a) Elverktygspluggen måste matcha uttaget. Ändra aldrig kontakten på något sätt. Använd

inga adapterkontakter med jordade (jordade) elverktyg. Omodiﬁerade pluggar och anslutningsuttag minskar risken för elektriska stötar.

b) Undvik kontakt med jordade eller jordade ytor som rör, radiatorer, spisar och kylskåp. Om din

kropp är i kontakt med eller jordad ökar risken för elektrisk stöt.

c) Utsätt inte elverktyg för regn eller fukt. Vatten som kommer in i elverktyget ökar risken för

elektriska stötar.

d) Missa inte nätkabeln. Använd aldrig nätsladden för att bära, dra ut eller dra ut elverktyget. Håll

nätsladden borta från värme, olja, vassa kanter eller rörliga delar. Skadade eller intrasslade rep ökar risken för elektrisk stöt.

e) När du använder elverktyget utomhus, använd en förlängningssladd som är lämplig för

utomhusbruk. Använd elektriska ledningar lämpliga för utomhusbruk för att minska risken för elektriska stötar.

f) Om det är oundvikligt att använda elverktyget i en fuktig miljö, använd en restströmsenhet

(RCD) för att skydda strömförsörjningen. Använd RCD för att minska risken för elektrisk stöt.

Personlig säkerhet

a) Var vaksam när du använder elverktyg, var uppmärksam på vad du gör och använd sunt

förnuft. Använd inte elverktyg när du är trött eller påverkad av droger, alkohol eller droger. När du använder ett elverktyg kan obevakade stunder orsaka allvarlig personskada.

b) Använd personlig skyddsutrustning. Bär alltid skyddsglasögon. Använd dammmasker,

halkskyddskor, hårda hattar eller hörselskydd och annan skyddsutrustning under lämpliga förhållanden för att minska personskador.

c) Förhindra oavsiktlig start. Innan du ansluter strömförsörjningen och / eller batteripaketet, se

till att omkopplaren är i av-läge innan du tar upp eller ﬂyttar verktyget. Att bära ett elverktyg på brytaren med ﬁngret eller att vrida elverktyget på brytaren kan orsaka en olycka.

d) Ta bort alla justeringsknappar eller skiftnycklar innan du slår på elverktyget. En skiftnyckel

eller nyckel fäst på den roterande delen av elverktyget kan orsaka personskador.

e) Överdriv inte det. Ha alltid ett lämpligt fotfäste och balans. Detta möjliggör bättre kontroll av

elverktyget i oväntade situationer.

f) Klä dig ordentligt. Bär inte lösa kläder eller smycken. Håll ditt hår, kläder och handskar borta

- -

Page 76

Sverige

från rörliga delar. Lösa kläder, smycken eller långt hår kan fångas av rörliga delar.

g) Om du har utrustning för anslutning av dammborttagnings- och uppsamlingsanläggningar,

se till att de är anslutna och används korrekt. Användning av dammsamlare kan minska dammrelaterade faror.

Användning och underhåll av elverktyg

a) Tvinga inte användning av elverktyg. Använd rätt elverktyg för din applikation. Rätt elverktyg

kan göra jobbet bättre och vara säkrare med konstruktionshastighet.

b) Använd inte ett elverktyg om strömbrytaren inte är på och av. Allt elverktyg som inte kan

styras med en strömbrytare är farligt och måste repareras.

c) Innan du gör några justeringar, ta bort tillbehören eller förvara elverktyget, koppla ur

strömförsörjningen från strömförsörjningen och / eller koppla ur batteripaketet från elverktyget. Denna förebyggande säkerhetsåtgärd minskar risken för att oavsiktligt starta ett elverktyg.

d) Förvara oanvända elverktyg utom räckhåll för barn och låt inte personer som inte känner

till elverktyg eller dessa instruktioner använda elverktyg. Elverktyg är farliga i händerna på otränade användare.

e) Underhåll elverktyg. Kontrollera för felinställning eller bindning av rörliga delar, trasiga delar

och andra förhållanden som kan påverka elverktygets funktion. Om det är skadat ska du reparera elverktyget före användning. Många olyckor orsakas av dåligt underhållna elverktyg.

f) Håll skärverktyget klart. Korrekt underhållna skärverktyg med skarpa skär kanter är mindre

benägna att kombinera och är lättare att kontrollera.

g) Använd elverktyg, tillbehör, verktygshuvud och andra enligt dessa instruktioner, med hänsyn

till arbetsförhållandena och det arbete som ska utföras. Att använda ett elverktyg för en annan operation än väntat kan leda till en farlig situation.

Tjänsten

a) Använd endast samma reservdelar för att serva ditt elverktyg av kvaliﬁcerad servicepersonal.

Detta säkerställer att verktyget upprätthålls.

ROUTER SÄKERHETSVARNINGAR

– Håll elverktyget genom den isolerade greppytan eftersom skäret kan komma i

kontakt med sina egna ledningar. Att stänga av den “aktiva” ledningen kan “aktiva” den nakna

metalldelen av elverktyget och slå operatören.

– Använd en klämma eller annan praktisk metod för att säkra och stödja arbetsstycket

till en stabil plattform. Om du håller arbetsstycket i handen eller på kroppen kan det bli instabilt

och kan förlora kontrollen.

YTTERLIGARE SÄKERHETSINSTRUKTIONER FÖR ROUTER

1. När skärverktyget kan komma i kontakt med dolda linjer, håll verktyget genom den isolerade greppytan. Kontakt med “aktiva” ledningar kan “aktiva” den nakna metalldelen av verktyget och slå operatören.

2. Använd en klämma eller annan praktisk metod för att säkra arbetsstycket på en stabil plattform. Att hålla arbetet för hand eller mot kroppen kan göra det instabilt och kan leda till förlust av kontroll.

3. Bär alltid en dammmaske.

- -

Page 77

Sverige

4. Använd skyddsglasögon och hörselskydd.

5. Bär en hårt hårprodukt för långt hår. Bär endast hårda kläder.

6. Rör inte vid kabeln om strömkabeln är skadad eller skärs under drift. Använd aldrig maskinen på en skadad kabel.

7. Använd inte maskinen under regniga eller fuktiga förhållanden.

8. För alltid kabeln bort från baksidan av maskinen. Observera att med dragkabeln från router rekommenderar vi att enheten alltid använder RCD.

9. Kontakt med ledningar kan orsaka brand och elektriska stötar. Skador på gasledningen kan orsaka en explosion. Genomträngande vattenledningar kan skada egendom eller elektriska stötar.

10. Håll alltid den ordentligt med båda händerna när du använder maskinen.

11. Fixa arbetsstycket. Arbetsstycket fastklämd med klämman eller skruven är starkare än handen.

12. Kontrollera att ledningsverktygen är säkra innan de tas i drift.

13. Gå aldrig på spikar eller skruvar och andra metallföremål.

14. Håll händerna borta från det router skäret.

15. När du har slutfört arbetet, led maskinen tillbaka till det övre startläget och stäng maskinen genom att dra i spännspaken.

16. Stäng alltid av maskinen, vänta tills maskinen stannar och sänk sedan ned maskinen.

17. Skydda verktygen mot stötar och stötar.

18. Låt aldrig barn använda maskinen.

19. Använd inte trubbiga eller skadade routerbits. En trubbig tand eller en skadad router bit plankbit kommer att öka friktionen och kan fastna och orsaka obalans.

20. Router huvudets tillåtna hastighet måste vara minst lika hög som den maximala hastigheten som anges på elverktyget. Tillbehör som roterar snabbare än det tillåtna intervallet kan förstöras.

21. Rör inte vid borrkronan under eller efter användning. Efter användning är borrkronan för varm för beröring med bara händer.

VARNING: En del av dammpartiklarna som produceras genom kraftig slipning, sågning, slipning, borrning och andra konstruktionsåtgärder innehåller kemikalier

som är kända för att orsaka cancer, fosterskador eller andra reproduktionsskador.

Några exempel på dessa kemikalier är: Bly i blybaserade färger. Kristallin kiseldioxid i tegel, cement och andra murprodukter. Arsenik och krom i kemiskt behandlat trä Risken för dessa risker beror på hur ofta du gör sådant arbete. Minska din exponering för dessa kemikalier; Arbetar i ett väl ventilerat område Använd godkänd säkerhetsutrustning som dammmasker speciellt utformade för att fylla små partiklar.

- -

Page 78

Sverige

TEKNISK DATA

Märkspänning 220-240V~50Hz Nominell effekt 2100W Nominell hastighet

utan last Spännstorlek 12mm Maximalt djup 50mm Dubbel isolering Maskinens vikt 4.3Kg

11500 ~ 28000 / minut

/ll

LJUD- OCH VIBRATIONSDATA

Typiska A-vägda ljudnivåer:Ljudtrycksnivå

Typiska A-vägda ljudnivåer Ljudeffektnivå

pA&KwA

Använd hörselskydd vid ljudtrycksnivåer över 80dB(A)

VIBRATIONSINFORMATION

Vibration totala värden fastställda enligt EN60745:

Typisk uppmätt vibrering Vibrationsutsändningsvärde: a Osäkerhet K = 1.5 m/s²

Det angivna totala vibrationsvärdet kan användas för att jämföra olika verktyg med varandra samt vid en preliminär exponeringsutvärdering.

VARNING: Vibrationsvärde vid verklig

användning av maskinverktyget kan skilja sig åt från det deklarerade värdet beroende på hur verktyget används och beroende på följande exempel och andra variationer om hur verktyget används: Hur verktyget används och materialet som skärs eller borras. Verktyget är i bra skick och bra underhållet. Användning av korrekt tillbehör för verktyget och säkerställ att de är skarpa och i bra skick.

LpA =90 dB(A)

LwA =101dB (A)

3.0dB(A)

= 4.90 m/s2

Åtdragningsgraden av greppet på handtaget och om några antivibrationstillbehör används. Och att verktyget används såsom avsett enligt dess konstruktion och dessa instruktioner.

Detta verktyg kan orsaka hand-arm vibrationssyndrom om det används på felaktigt sätt

VARNING: För att vara korrekt bör en

beräkning av exponeringsnivån under verkliga förhållanden vid användning också tas med för alla delar av hanteringscykeln såsom tiden när verktyget är avstängt och när det körs på tomgång utan att utföra något arbete. Detta kan betydligt minska exponeringsnivån över den totala arbetsperioden. Hjälp för att minimera risken för vibrationsexponering. Använd ALLTID skarpa mejslar, borrar och blad. Underhåll verktyget i enlighet med dessa instruktioner och håll det välsmort (där så behövs) Om verktyget ska användas regelbundet, investera i antivibrationstillbehör. Planera ditt arbetsschema för att sprida ut användning av kraftigt vibrerande verktyg över ﬂera dagar.

ACCESSORIES

Centrum pin

Parallell guide

Mallguide (30mm&16mm)

Skiftnyckel

Hylsa 12mm

Dammutsugningsrör

Vi rekommenderar att du köper alla dina tillbehör från samma affär där du köpte verktyget. Använd bra kvalitetstillbehör av ett välkänt märke. Se avsnittet med arbetstips i denna bruksanvisning eller tillbehörets förpackning för mer information. Affärspersonalen kan också hjälpa dig och ge dig råd.

- -

1 1 1 1 1 1

Page 79

Sverige

BRUKSANVISNINGAR

NOTERA: Läs instruktionsboken

noggrant innan du använder verktyget.

Möjlig användning

Maskinen används för fräsning av spår, kanter, proﬁler och långsträckta hål och för proﬁlfräsning i trä, plast och lätta byggmaterial medan den placeras ordentligt på arbetsstycket.

1. FÖRA IN ROUTEREN FRÄS Val av routerkutter

Beroende på process och applikation ﬁnns det många routerskärare tillgängliga i olika design och kvaliteter:

Hyvlar tillverkade av höghastighetsstål (HSS) är lämpliga för bearbetning av mjuka

material som G. Kork och plast. Kärnfräsar (HM) är särskilt lämpliga för hårda och slipande material såsom G. Trä och aluminium.

VARNING: Använd endast fräsverktyg

som tillåter hastigheter att matcha åtminstone maskinens maximala hastighet utan belastning. Diametern på skaftet på routerplanet måste matcha spännens diameter.

Sätt i fräsaren (se A) Koppla ur nätsladden innan du utför något arbete på själva maskinen. Det rekommenderas att bära skyddshandskar när du sätter i eller byter ut routern.

Tryck på spindellåsknappen (14) och håll den intryckt. Vrid vid behov spindeln för hand tills den låses. Tryck bara på spindellåsknappen under vila. Sätt i fräsen. Routerns planerhandtag måste sättas in minst 20 mm (handtagslängd). Dra åt åtdragningsmuttern (13) med en skiftnyckel (19) (storlek 22 mm). Släpp spindellåsknappen.

VARNING: Dra inte åt spännmuttern på

spännen utan att ha en routerbits i.

NOTERA: 1. Försök inte ta bort 12 mm hylsan från hylsmuttern.

2. Bär alltid skyddshandskar vid byte av routerskärare. (SE B)

2. MONTERING AV EXTRACTION ADAPTER (Se C)

För att ansluta dammsugaren via sugslangen måste dammadaptern (20) fästas på bottenplattan (10) med skruvar och muttrar (25).

VARNING: När du installerar extraktionsadaptern, se till att du

installerar rätt plats!

För dammborttagning kan vakuumslangen

anslutas direkt till dammborttagningsadaptern.

• Rengör dammadaptern (20) regelbundet för att säkerställa optimalt dammavlägsnande hela tiden.

• Dammsugaren måste vara lämplig för materialet som ska bearbetas.

• Använd en dammsugare för att torka ut, särskilt när det är skadligt för friskt eller cancerframkallande torrt damm.

3. PÅ OCH AV VÄXLA

a) PÅ / AV VÄXLA

För att starta maskinen, använd först låsknappen (16) och tryck sedan på på / avomkopplaren (18). För att stänga av maskinen, släpp på / av-omkopplaren (18).

Av säkerhetsskäl kan maskinens på / avbrytare inte låsas, den måste förbli pressad under hela operationen.

Förval för hastighet

Den önskade hastigheten (även tillgänglig under körning) kan väljas i förväg via tumhjulet (17). 1 - 2 = låg hastighet 3 - 4 = medelhastighet 5 - 6 = hög hastighet Den hastighet som krävs beror på materialet och kan bestämmas genom faktiska tester. Efter att ha arbetat med låg hastighet under lång tid, låt maskinen gå i cirka 30 minuter för att kyla den. Kör med maximal hastighet i 3 minuter utan belastning.

- -

Page 80

Sverige

Snabbtabell Material Router bit-Ø Speedstages

Hårt träslag (Bok) 12–20 mm 3– 4 22 – 40 mm 1–2 Barrved (Tall) 12 – 20 mm 3–6 22 – 40 mm 1–3 Spånskiva

22 – 40 mm 1–3 Plast 4 – 15 mm 2–3

Aluminium

Värdena som visas i diagrammet är standardvärden. Den nödvändiga hastigheten beror på materialet och driftsförhållandena och kan bestämmas genom faktiska tester.

Konstant elektronisk styrning och mjukstart

Konstant elektronisk styrning upprätthåller en konstant hastighet under obelastad belastning och de ﬂesta driftsförhållanden. Mjukstart försenar ökningen av motorvarvtalet för att minska motorens “kick” eller vridmomenteffekter, vilket ökar förarens komfort och säkerhet.

4. INSTÄLLNING AV DJUP-AV-SKÄRA

Enligt skäroperationen kan skärdjupet förinställas i ﬂera steg.

VARNING: Klippdjupet kan endast justeras när routern är avstängd.

Grovjustering av skärdjupet (se D)

Placera hyveln på arbetsstycket som ska bearbetas. Använd ﬁnjusteringsknappen (1) för att ställa in ﬁnjusteringen av skärningsdjupet till mittläget. För att göra detta, vrid på den ﬁna justeringsknappen tills märket (23) på baksidan av routern är i linje som visas. Vrid sedan skalan (2) till “0” (se D). Ställ tornstoppet (9) till lägsta läge, tornstoppet är tydligt inkopplat.

4 –10 mm 5–6

4 – 10 mm 5–6

4 – 10 mm 3–6

12 – 20 mm 2–4

16 – 40 mm 1–2

4 – 15 mm 1–2

16 – 40 mm 1

Lossa låsskruven (7) så att djupstoppet (6) kan röra sig fritt. Vrid klämspaken (3) medurs för att rotera och sänka hyvlan långsamt tills hyvelbiten rör vid ytan på arbetsstycket. Vrid klämspaken moturs för att låsa hyveln på plats. Tryck ner djupstoppet tills det rör vid tornstopparen (9). Justera djupstoppet (6) till önskat dirigeringsdjup och dra åt tumskruven (7). Lossa spännspaken och starta upp routern igen. Grovjusteringen av skärskärpet bör kontrolleras med en provskärning och korrigeras vid behov.

Justera snittdjupet

Efter provning kan du ﬁnjustera genom att vrida ﬁnjusteringsknappen (1 skala = 0,1 mm / 1 rotation = 2,0 mm). Den maximala justeringen är ungefär. +/- 8 mm. exempel: Skjut upp routerplanet igen och mät skäret (börvärde = 10,0 mm; verkligt värde = 9,8 mm). Lyft hyvlen och stödplattan (11) så att hyvlan kan glida fritt och hyvelbiten inte rör vid arbetsstycket. Sänk ner hyvlan igen tills djupstoppet kommer i kontakt med stegstötfångaren (9).

Ställ sedan in skalan (2) på “0”. Lossa tumskruvarna. Genom att ﬁnjustera (1) framskärs skärdjupet medurs med 0,2 mm / 2 fästmärken (= skillnaden mellan önskat värde och det verkliga värdet). Dra åt tumskruvarna igen. Skjut upp hyvlan igen och utför ett nytt provskärning för att kontrollera skärbredden.

När djupdjupet är inställt bör indexmärket (26) på djupstoppet inte ändras så att de inställda inställningarna alltid kan läsas från skalan

5. ANVÄNDNING AV KANONTORN STOPP

a) Dela skärprocessen i era steg

För djupa snitt rekommenderas ﬂera skär, med mindre material tas bort per styck. Skärprocessen kan delas upp i ﬂera steg med hjälp av ett tornstopp. Ställ in skärdjupet till tornets stopp. Därefter kan de högre stegen

- -

Page 81

Sverige

användas för de två sista skärningarna.

b) Förinställ olika skärande djup

Om du behöver bearbeta ﬂera olika skärdjup kan du också använda tornet för att göra förinställningar.

6. RETNING FÖR FODRING (Se E, F)

Hyvelens matningsrörelse måste alltid vändas (slipningen uppåt) mot hyvelutskärarens rotationsriktning. Vid fräsning i hyvelens rotationsriktning (nedskärning) kan hyvlaren lossna, vilket förhindrar användarkontroll.

7. ROUTING BEARBETA

Justera skärskärpet som tidigare beskrivits. Placera hyveln på arbetsstycket. Vrid klämspaken medurs och sänk långsamt hyvelen tills djupstoppet träffar tornstoppet. Vrid klämspaken moturs för att låsa hyveln på plats och öppna sedan. Ett skärprogram för enhetlig utfodring. När du har avslutat skärprocessen, skjut upp hyvlan igen och stäng av strömmen.

8. RUTA MED VÄGLEDA BUSKSNÅR (Se G).

Styrbussningen (24) möjliggör stencil- och mönstervridning på arbetsstycket. Placera styrbussningen på hålet i bottenplattans mitt och rikta in de två genomgående hålen på bottenplattans botten med de försänkta hålen i styrbussningen. Säkra styrbussningen med den medföljande muttern och skruven. (Se G).

9. ROUTING BEARBETA (Se H) VARNING: Välj en fräs med en diameter

mindre än den inre diametern på

styrbussningen. Rikta in routern mot styrbussningarna i mallen. Vrid klämspaken i medurs riktning och sänk långsamt routern till arbetsstycket tills det justerade skärningsdjupet har nåtts. Använd ett litet tryck på sidan längs styrbussningen som sticker ut mot hyveln längs mallguiden. NOTERA: På grund av styrhylsans utskjutande höjd måste mallen minsta tjocklek vara 8 mm.

10. FORMERINGS- OCH FÖLJANDE ANVÄNDNINGAR

För formning eller formning av applikationer som inte använder parallella skenor måste hyvlan vara utrustad med en styrning eller kullager. Hyvlen styrs i sidled till arbetsstycket och hyvelbiten tillåts ingripa tills hyveln eller kullageret hos hyvlan når hörnet på arbetsstycket som ska bearbetas. Styr hyvlan nära arbetsstyckets hörn med båda händerna för att säkerställa att underlaget sitter ordentligt. För mycket tryck kan skada arbetsstyckets kanter.

11. RUTA MED PARALLELL VÄGLEDA (Tillbehör - Se I, J)

Parallellstyrningen (21) och styrstången (27) skjuts in i basplattan (10) och den erforderliga åtdragningen utförs med vingbultarna (12). Maskinen styrs på de parallella skenorna (21) med jämnt matning och sidotryck längs kanten på arbetsstycket.

12. ANVÄNDNING AV EXTRAKTADAPTER FÖR PARALLELL VÄGLEDA (Se K, L)

När maskinen körs på en vertikal yta, ska damm / spånevakuering utföras genom en dedikerad sugadapter för parallella skenor (30). För att installera extraktionsadaptern för en parallellskena, sätta först ﬂiken (a) på plats och sedan fast de två första ﬂikarna på plats. Installera sedan parallella skenor och extraktionsadaptrar på routern.

13. RUTTANDE BÅKKONTURER (se M, N, O)

Gör så här för att sätta ihop routerguiden igen som en cirkulär guide (kurvguide):

• Lossa den bakre vingvredet (28) och ﬁnjusteringsknappen (A), distansen och indikatorn (B) och ta bort delarna från styrskenan (C).

• Lossa framratten och styrningen (E) och ta bort den från styrningen.

• Ta bort fjädern (D) från guiden.

• Sätt tillbaka den ﬁna justeringsstyrningen (F) på styrstången som roteras 180 grader från normalt läge så att det cirkulära styrhålet är vänd bort från hyvlan.

- -

Page 82

Sverige

• Sätt in styrskenan (C) i hyvelbasen. För maximal stabilitet, se till att varje stång passerar genom båda hålen och sträcker sig ut på den andra sidan av hyvelbasen. Sätt i högst in stången i hyvelbasen tillräckligt långt för att stödja den under basen.

• Dra åt låsskruven (12) för att fästa hyveln på stången. När styrskenan går in i sidan av hyvelens inställningsskruv (12) kan den största bågen formas.

• Markera arbetsstycket i mitten av önskad cirkel.

• Lossa skruven på mittstiftet (22), montera den sedan i centrumhålet på justeringsstyrningen (F) och dra sedan åt skruven för användning.

• Rikta in mittstiftet med markeringen för önskad cirkel på arbetsstycket.

• Justera positionen för stången och hyvelplanen efter behov för att uppnå önskad båge- eller bågradie och dra sedan vingratten ordentligt.

14. ROUTERN FRÄS

Före fortsättningen klipptes avfallet. Använd endast skäret som matchar handtaget till den använda chucken. HSS (Höghastighetsstål) - för kork. TCT (volframkarbid) - För hårt trä, kartong, plast eller aluminium. De mest använda bitarna listas nedan.

arbetskontroller fria från damm. Ser du gnistor i ventileringsöppningarna, är det normalt och kommer inte att skada till verktyg. Om strömkabeln är skadad och att undvika fara, måste den ersättas av tillverkaren, servis agenten eller liknande kvaliﬁserad person.

UNDERHÅLL

Använd endast TREND originaldelar och tillbehör Ta bort pluggen från hållaren innan du gör några anpassningar, servis eller underhåll.

Ditt verktyg kräver inte extra smörjning eller underhåll. Det ﬁnns inga delar som kan repareras av användaren i verktyget. Använd aldrig vatten eller kemiska medel för att rengöra verktyget. Torka rent med en torr trasa. Förvara alltid verktyget på en torr plats. Håll motorns ventileringsöppningar rena. Håll alla

- -

Page 83

MILJÖSKYDD

Återvinning av råvaror, inte som avfall.

Tillbehör och förpackningar ska klassiﬁceras för miljövänlig återvinning.

Samlas separat. Denna produkt får inte kastas med vanligt hushållsavfall.

Hemanvändare

Vid köp av nya produkter kan lokala bestämmelser föreskriva separat insamling av elektriska produkter från hushåll, kommunala avfallsdumpar eller detaljhandlare.

Ring TREND-kundtjänst för råd om hur du kastar oönskade elektriska TREND-produkter på ett miljövänligt sätt, eller besök www.trenduk.com.

FÖRETAG ANVÄNDARE

Ring TREND-kundservice för att bearbeta oönskade elektriska TREND-produkter.

GARANTI

Denna enhet tillhandahålls under tillverkarens garanti på villkoren på det medföljande garantikortet.

Sverige

För att hitta din närmaste TREND-serviceagent, vänligen ring TRENG kundtjänst eller kolla in vår mest fyllda positioner på www.trend-uk. com.

- -

Page 84

KOMPONENTLISTE

Norge

1. Finjusteringsknopp For Dybde-Av-Kutt

2. Skala For Fine Justering Av Dybde-Av-Kutt

3. Clip Lever

4. Venstre Håndtak

5. Skala For Stor Justering Av Dybde-Av-Kutt

6. Stopp Dybde

7. Ving Skrift For Dybde Stopping

8. Parallell Guide-Knapper

9. Stopp Tårt

10. Grunnplate

11. Guideplate

12. Lukkeskjerm For Leder

13. Tiltynning Nut Med Kollett

14. Spindel Lock Knob

15. Høyre Håndtak (Med På / Av Bryter)

17. Tommel-Hjul Til Hastighet Forvalg

18. På / Av Bryter

19. Skriftnøkkel

20. Støvadapter (Se C)

21. Parallell Guide (Se I)

22. Senter Pin (Se M)

23. Merkninger For Nullstilling (Se D)

24. Guidebus (Se G)

25. Skrav Og Nøtter (Se C)

26. Innholdsfortegnelse Merk

27. Guide Bars (Se M)

28. Vingknapper (Se M)

29. Route rn Mill*

30. Ekstraksjonsjapter For Parallellguide

31. Stoffstof fer

16. Lås-Av-Knappen

*Illustrert eller beskrevet tilbehør inngår delvis ikke i leveransen.

- -

Page 85

Norge

E F

- -

Page 86

- USA

I J

Norge

- -

Page 87

Kjære kunde Takk for at du kjøpte dette TREND-produktet. Jeg håper du vil glede deg over kreative og produktive år. Ikke glem å returnere garantikortet innen 28 dager etter kjøpet.

Norge

EF-ERKLÆRING OM SAMMENSETNING MASKINERHÅNDBOK

TRENG Technology kunngjør at disse tekniske produktdetaljene beskriver følgende instruksjoner

BESKRIVELSE: RUTER TYPE: T7E

Funksjon for å skjære i åpninger eller for å danne kanter av forskjellige materialer

I samsvar med følgende direktiv,

2006/42/EC 2011/65/EU&(EU)2015/863 2014/30/EU

Standarder samsvarer med

EN 60745-1 EN 60745-2-17 EN 55014-1 EN 55014-2 EN 61000-3-2 EN 61000-3-3

For mer informasjon, kontakt baksiden av TREND eller referansehåndboken på adressen nedenfor. Undertegnede avgir denne erklæringen på vegne av TREND Machinery & Tools Ltd.

SYMBOLER

For å redusere risikoen for personskade, må brukeren lese instruksjonsveiledningen

Advarsel

Bruk hørselsvern

Bruk vernebriller

Bruk støvmaske

Dobbelisolasjon

Avfall etter elektriske produkter må ikke legges sammen med husholdningsavfall. Vennligst resirkuler avfallet der dette ﬁnnes. Undersøk hos de lokale myndighetene eller en detaljist for resirkuleringsråd.

Teknisk direktør

Neil McMillan

TREND Machinery & Cutting Tools Ltd Unit 6 Odhams Trading Estate St Albans Vei, Watford Herts, WD24 7TR Storbritannia

01.04.2019

Hvis du trenger mer sikkerhetsråd, teknisk informasjon eller reservedeler, ring TREND teknisk support eller gå til www.trend-uk.com.

- -

Page 88

Norge

UNIVERSELT ELEKTROVERKTØY SIKKERHETSADVARSEL

ADVARSEL! Les alle sikkerhetsadvarsler og alle instruksjoner. Unnlatelse av å følge

advarsler og instruksjoner kan føre til elektrisk støt, brann og / eller alvorlig personskade.

Lagre alle advarsler og instruksjoner for fremtidig referanse.

“Elverktøyet” i advarselen refererer til et elektrisk (nettdrevet) elektroverktøy eller et batteridrevet (trådløst) elektroverktøy.

Arbeidsområdet sikkerhet

a) Hold arbeidsområdet rent og godt opplyst. Et kaotisk eller mørkt område kan forårsake en

ulykke.

b) Ikke bruk elektroverktøyet i eksplosive omgivelser, for eksempel i brennbar væske, gass eller

støv. Elektriske verktøy genererer gnister som kan antenne støv eller røyk.

c) Hold barn og tilreisende borte når du bruker elektrisk verktøy. Distraksjon kan føre til at du

mister kontrollen.

Elektrisk sikkerhet a) Pluggen til elektroverktøyet må samsvare med stikkontakten. Endre aldri støpselet på noen

måte. Ikke bruk adapterplugger med et jordet elektroverktøy. Umodiﬁserte plugger og matchende stikkontakter vil redusere risikoen for elektrisk støt.

b) Unngå kroppskontakt med jordede overﬂater som rør, radiatorer, ovner og kjøleskap. Hvis

kroppen din er jordet, øker risikoen for elektrisk støt.

c) Ikke utsett elektroverktøyet for regn eller fuktighet. Vann som kommer inn i elektroverktøyet

øker risikoen for elektrisk støt.

d) Ikke bruk strømledningen. Bruk aldri strømledningen til å bære, trekke eller trekke ut

støpselet. Hold strømledningen borte fra varme, olje, skarpe kanter eller bevegelige deler. Skader eller sammenﬁltring av ledningene kan øke risikoen for elektrisk støt.

e) Når du bruker elektroverktøyet utendørs, bruk en skjøteledning som er egnet for utendørs

bruk. Bruk en strømledning til utendørs bruk for å redusere risikoen for elektrisk støt.

f) Hvis det er uunngåelig å bruke elektroverktøyet på et fuktig sted, bruk en reststrømsenhet

(RCD) for å beskytte strømforsyningen. Bruk RCD for å redusere risikoen for elektrisk støt.

Personlig sikkerhet

a) Vær våken når du jobber med elektroverktøy, vær oppmerksom på hva du gjør, og bruk sunn

fornuft. Ikke bruk elektroverktøy hvis du er sliten eller påvirket av narkotika, alkohol eller narkotika. Hvis du utilsiktet bruker elektroverktøyet, kan det føre til alvorlig personskade.

b) Bruk personlig verneutstyr. Bruk alltid vernebriller. Bruk støvmasker, sklisikre vernesko,

harde hatter eller hørselsvern og annet verneutstyr under passende forhold for å redusere personskader.

c) Forhindre ulykker. Koble til strømforsyningen og / eller batteripakken, og sørg for at bryteren

er i av-stilling før du tar opp eller bærer verktøyet. Kjøring av elektroverktøyet med ﬁngeren på bryteren som fører elektroverktøyet eller åpning av bryteren, kan føre til en ulykke.

d) Koble fra justeringstaster eller skiftenøkler før du slår på elektroverktøyet. En skiftenøkkel

eller en nøkkel som sitter igjen på den roterende delen av elektroverktøyet kan forårsake personskade.

e) Ikke overskrid omfanget. Oppretthold alltid riktig stabilitet og balanse. Dette muliggjør bedre

kontroll av elektroverktøyet i uventede situasjoner.

- -

Page 89

Norge

f) Kledd ordentlig. Ikke bruk løse klær eller smykker. Hold håret, klærne og hanskene dine borte

fra bevegelige deler. Løse klær, smykker eller langt hår kan bli fanget i bevegelige deler.

g) Hvis du har enheter for tilkobling av støv og oppsamlingsenheter, må du forsikre deg om at de

er tilkoblet og brukt riktig. Bruk av støvsamlere kan redusere støvrelaterte farer.

Bruk og vedlikehold av elektroverktøy

a) Ikke tvang bruk av elektroverktøy. Velg det aktuelle elektroverktøyet for applikasjonen din.

Riktig elektroverktøy vil fungere bedre i raskere, tryggere tempo.

b) Ikke bruk elektroverktøy hvis bryteren ikke slås av og på. Elektriske verktøy som ikke kan

kontrolleres med brytere er farlige og må repareres.

c) Før du foretar justeringer, bytter tilbehør eller lagrer elektroverktøy, må du koble

strømforsyningen fra strømforsyningen og / eller koble batteripakken fra elektroverktøyet. Dette beskyttelsestiltaket vil redusere risikoen for å starte et elektrisk verktøy ved et uhell.

d) Den inaktive elektroverktøy på et sted utilgjengelig for barn, ikke la kjent med verktøyet eller

disse instruksjonene til bruk elektroverktøyet personell. Elektriske verktøy er veldig farlige for utrente brukere.

e) Vedlikehold elektroverktøy. Kontroller at de bevegelige delene er på linje eller sitter fast, at

delene er ødelagte og at det er andre forhold som kan påvirke driften av elektroverktøyet. Hvis det er skadet, må du reparere elektroverktøyet før bruk. Mange ulykker er forårsaket av feil vedlikeholdte elektroverktøy.

f) Hold skjæreverktøyet skarpt og rent. Riktig vedlikeholdte skjæreverktøy med skarpe

skjærekanter er mindre sannsynlig å feste og er enklere å kontrollere.

g) Følg disse instruksjonene for bruk av elektroverktøy, tilbehør, verktøybiter og andre, med

hensyn til arbeidsforhold og arbeidet som skal utføres. Å bruke et elektroverktøy til en annen operasjon enn forventet kan føre til en farlig situasjon.

Tjeneste

a) Bruk bare de samme reservedelene til å utføre service av elektroverktøyet av kvaliﬁsert

servicepersonell. Dette vil sikre sikkerheten til vedlikeholds kraftverktøyet.

ROUTER SIKKERHET ADVARSLER

a) Hold elektroverktøyet ved den isolerte gripeﬂaten, da kutteren kan komme i kontakt med

sine egne ledninger. Å kutte den “aktive” ledningen kan “aktive” den utsatte metalldelen av elektroverktøyet og treffe operatøren.

b) Bruk en klemme eller annen praktisk metode for å feste og støtte arbeidsstykket på en stabil

plattform. Hvis du holder arbeidsstykket for hånd eller kropp, kan det bli ustabilt og du kan miste kontrollen.

YTTERLIGERE SIKKERHETSINSTRUKSJONER FOR ROUTER

1. Når skjæreverktøyet kan komme i kontakt med skjulte linjer, hold verktøyet gjennom den isolerte gripeﬂaten. Kontakt med “aktivere” ledninger kan “aktivere” den nakne metalldelen av verktøyet og slå operatøren.

2. Bruk en klemme eller annen praktisk metode for å feste arbeidsstykket til en stabil plattform. Å holde arbeidet for hånd eller mot kroppen kan gjøre det ustabilt og kan føre til tap av kontroll.

3. Bruk alltid støvmaske.

- -

Page 90

Norge

4. Bruk vernebriller og hørselsvern.

5. Bruk et stramt hårpleieprodukt for langt hår. Arbeid kun i tettsittende klær.

6. Ikke berør kabelen hvis strømkabelen er skadet eller kuttet under drift. Bruk aldri maskinen på en skadet kabel.

7. Ikke bruk maskinen i regnfulle eller høye fuktighetsforhold.

8. Før alltid kabelen bort fra baksiden av maskinen. Vær oppmerksom på at med slepekabelen fra router, anbefaler vi at enheten alltid bruker RCD.

9. Kontakt med ledninger kan forårsake brann og elektrisk støt. Skader på bensinledningen kan føre til en eksplosjon. Inntrengende vannrør kan føre til skade på eiendom eller elektrisk støt.

10. Når du bruker maskinen, hold den alltid fast med begge hender.

11. Fest arbeidsstykket. Arbeidsstykket klemt med klemmen eller skruestangen er sterkere enn hånden.

12. Kontroller at ledningsverktøyene er sikre før du tar dem i bruk.

13. Gå aldri på spiker eller skruer og andre metallgjenstander.

14. Hold hendene vekk fra den roterende kutteren.

15. Etter å ha fullført arbeidet, før du maskinen tilbake til øvre startposisjon og lukk maskinen ved å trekke i klemhendelen.

16. Slå alltid av maskinen, vent deretter til maskinen stopper, og senk deretter maskinen.

17. Beskytt verktøy mot støt og støt.

18. La aldri barn bruke maskinen.

19. Ikke bruk sløv eller skadet routerbits. Sløv eller skadet routerbits forårsaker økt friksjon, kan bli fastkjørt og føre til ubalanse.

20. Den tillatte hastigheten til routerbits må være minst like høy som den maksimale hastigheten som er oppført på elektroverktøyet. Tilbehør som roterer raskere enn det tillatte området kan bli ødelagt.

21. Ikke berør borkronen under eller etter bruk. Etter bruk er borkronen for varm til å berøre med bare hender.

ADVARSEL: Noen av støvpartiklene som produseres ved kraftig sliping, saging, sliping, boring og andre konstruksjonsoperasjoner inneholder kjemikalier som er

kjent for å forårsake kreft, fødselsskader eller annen reproduksjonsskade.

Noen eksempler på disse kjemikaliene er: Bly i blybaserte malinger. Krystallinsk silika i murstein, sement og andre murprodukter. Arsen og krom i kjemisk behandlet trevirke Risikoen for disse risikoene avhenger av hvor ofte du gjør slikt arbeid. Reduser eksponeringen din for disse kjemikaliene; Jobber i et godt ventilert område Bruk godkjent sikkerhetsutstyr som støvmasker som er spesielt designet for å fylle bittesmå partikler.

- -

Page 91

Norge

TEKNISKE DATA

Nominell spenning 220-240V~50Hz Nominell makt 2100W Nominell hastighet

uten belastning Spennstørrelse 12 mm Maksimal

dybdedybde Dobbel isolasjon Maskinens vekt 4.3Kg

11500 ~ 28000 / minutt

50mm

/ll

STØY- OG VIBRASJONSDATA

Typiske A-veid lydnivåer Lydtrykkniv

Typiske A-veid lydnivåer Lydeffektnivå

pA&KwA

Bruk hørselsvern når lydtrykket er over 80dB (A

VIBRASJONSINFORMASJON

Totale vibrasjonsverdier satt i henhold til EN60745:

Vanlig belastningsvibrasjon Vibrasjonutsendingsverdi: ah = 4.90 m/s2 Usikkerhet K = 1.5 m/s²

Den oppgitte verdien for samlet vibrasjon kan brukes til å sammenligne verktøy og til å foreta en foreløpig vurdering av eksponering.

ADVARSEL: Vibrasjonsutslippsverdien

under faktisk bruk av kraftverktøyet kan avvike fra oppgitt verdi, avhengig av måtene verktøyet brukes og følgende eksemplene og andre variasjoner i hvordan verktøyet brukes: Hvordan verktøyet brukes og materialene som blir kuttet eller drillet. Verktøyet er i god stand og godt veldlikeholdt. Bruk av riktig tilbehør for verktøyet, og sørge for at det er skarpt og i god stand. Hvor stramt grepet på håndtakene er, og om det

LpA =90 dB(A)

LwA =101dB (A)

3.0dB(A)

brukes antivibrasjonstilbehør. Og at verktøyet blir brukt til det formålet det er tilsiktet i henhold til designet og disse instruksjonene.

Dette verktøyet kan forårsake hånd-arm vibrasjonssyndrom, hvis det ikke bruken er forvaltes på en god måte.

ADVARSEL: For å være nøyaktig, bør

også et overslag over eksponeringsnivå under faktiske bruksforhold også tas med i betraktning i alle deler av driftssyklusen, slik som når verktøyet er skrudd av og når det går på tomgang, men ikke faktisk gjør jobben. Dette kan redusere eksponeringsnivået betraktelig over hele arbeidsperioden. For å hjelpe til å minimere risikoen for vibrasjonseksponering. Bruk ALLTID skarpe meisler, driller og blad. Vedlikehold verktøyet i henhold til disse instruksjonene og sørg for at det er godt smurt (der det er hensiktsmessig). Hvis verktøyet skal brukes regelmessig, invester i antivibrasjonstilbehør. Planlegg arbeidstimeplanen din slik at du sprer bruk av høyvibrasjonsverktøy utover ﬂere dager.

ACCESSORIES

Senter pin Parallell guide Malveiledning (30mm&16mm) Skriftnøkkel Ermet 12mm Støvavsugningsrør

Vi anbefaler at du kjøper alt ekstrautstyr fra butikken der du kjøpte dette verktøyet. Anvend godt kvalitetsekstrautstyr, merket med et velkjent varemerke. Velg kvalitet i henhold til det arbeidet du akter å gå i gang med. Henviser til tilbehørspakningen for videre detaljer. Butikkpersonalet kan også gi hjelp og råd.

- -

1 1 1 1 1 1

Page 92

Norge

BRUKSANVISNING

MERK: Les bruksanvisningen nøye før

du bruker verktøyet.

Mulig bruk

Maskinen brukes til fresing av spor, kanter, proﬁler og langstrakte hull og til proﬁlfresing i tre, plast og lette konstruksjonsmaterialer mens den er riktig plassert på arbeidsstykket.

1. SETT INN ROUTER MILL Valg av rutekuttere

Avhengig av prosess og anvendelse, er det mange rutekuttere tilgjengelig i forskjellige design og kvaliteter: Høvler laget av høyhastighetsstål (HSS) er egnet for bearbeiding av myke materialer som G. Kork og plast. Kjernekuttere (HM) er spesielt egnet for harde og slipende materialer som G. Tre og aluminium.

ADVARSEL: Bruk bare freseverktøy

som gjør at hastigheter kan samsvare med maskinens maksimale hastighet uten belastning. Diameteren på skaftet på ruteplanet må samsvare med spennenes diameter.

Sett inn kutteren (se A) Trekk ut strømledningen før du utfører noe arbeid på selve maskinen. Det anbefales å bruke vernehansker når du setter inn eller skifter ut ruteren.

Trykk og hold spindellåsknappen (14). Vri om nødvendig spindelen for hånd til den låses. Bare trykk på spindellåsknappen mens du hviler. Sett inn kutteren. Ruterens planhåndtak må settes inn minst 20 mm (håndtakslengde). Trekk til strammemutteren (13) med en skiftenøkkel (19) (størrelse 22 mm). Slipp spindellåsknappen.

ADVARSEL: Ikke stram klemmemutteren uten at det er satt

inn en fresebit.

MERK: 1. Ikke forsøk å fjerne 12 mm hylsen fra hylsemutteren.

2. Bruk alltid sikkerhetshansker når du skifter ut kutteren.

2. MONTERING AV EKSTRAKSJONADAPTEREN (Se C)

For å koble støvsugeren via sugeslangen, må støvadapteren (20) festes til grunnplaten (10)

med skruer og muttere (25).

ADVARSEL: Når du installerer ekstraksjonsadapteren, må du sørge

for å installere riktig sted!

For støvfjerning kan vakuumslangen

kobles direkte til støvfjerningsadapteren.

• Rengjør støvadapteren (20) regelmessig for å sikre optimal støvfjerning til enhver tid.

• Støvsugeren må være egnet for materialet som skal behandles.

• Bruk en støvsuger til å tørke ut, spesielt hvis det er skadelig for sunt eller kreftfremkallende tørt støv.

3. PÅ OG AV BRYTER

a) LÅS-AV-KNAPPEN

For å starte maskinen, bruk først låseknappen (16) og trykk deretter på av / på-bryteren (18). Slipp av / på-bryteren (18) for å slå av maskinen.

Av sikkerhetsmessige årsaker kan ikke maskinens av / på-bryter låses, den må forbli presset under hele operasjonen.

Forhåndsinnstilt for hastighet

Ønsket hastighet (også tilgjengelig mens du kjører) kan velges på forhånd via tommelhjulet (17). 1 - 2 = lav hastighet 3 - 4 = gjennomsnittsfart 5 - 6 = høy hastighet Den nødvendige hastigheten avhenger av materialet og kan bestemmes ved faktiske tester. Etter å ha jobbet i lav hastighet i lang tid, la maskinen gå i omtrent 30 minutter for å avkjøle den. Kjør med maksimal hastighet i 3 minutter uten last.

- -

(SE B)

Page 93

Norge

Rask Table Materialer Ruter bit-Ø Speed Tages

Hardt treverk (Bok) 12–20 mm 3–4 22 – 40 mm 1–2 Bartre (Pine) 12 – 20 mm 3–6 22 – 40 mm 1–3 Spon

22 – 40 mm 1–3 Plast 4 – 15 mm 2–3

Aluminium

Verdiene som er vist i diagrammet er standardverdiene. Den nødvendige hastigheten avhenger av materialet og driftsforholdene og kan bestemmes ved faktiske tester.

Konstant elektronisk kontroll og myk start

Konstant elektronisk kontroll opprettholder en konstant hastighet under ubelastet belastning og de ﬂeste driftsforhold. Myk start forsinker økningen i motorhastigheten for å redusere motorens “kick” eller dreiemomenteffekter, noe som øker førerens komfort og sikkerhet.

4. SETTING AV DYBDE- AV -KUTT

I henhold til skjæreoperasjonen kan skjæredybden forhåndsinnstilles i ﬂere trinn.

ADVARSEL: Skjæredybden kan bare justeres når ruteren er slått av.

Grov dybdejustering (se D)

Plasser høvlen på arbeidsstykket som skal bearbeides. Bruk ﬁnjusteringsknappen (1) for å stille ﬁnjusteringen av kuttedybden til midtstilling. For å gjøre dette, vri på den ﬁne justeringsknappen til merket (23) på baksiden av ruteren står i linje som vist. Drei deretter skala (2) til “0” (se D). Sett tårnstoppet (9) til laveste stilling, tårnstoppet er tydelig innkoblet.

Løsne låseskruen (7) slik at dybdestoppet (6) kan bevege seg fritt. Drei klemspaken (3) med urviseren for å rotere

4 –10 mm 5–6

4 – 10 mm 5–6

4 – 10 mm 3–6

12 – 20 mm 2–4

16 – 40 mm 1–2

4 – 15 mm 1–2

16 – 40 mm 1

og senke høvlen sakte til høvlet bit berører arbeidsstykkets overﬂate. Drei klemspaken mot klokken for å låse høvlen på plass. Trykk ned dybdestoppet til det berører tårnstoppet (9). Juster dybdestoppet (6) til ønsket rutedybde og stram tommelﬁngerskruen (7). Slipp klemspaken og start ruteren på nytt.

Grovjusteringen av skjæret bør kontrolleres med et testkutt og korrigeres om nødvendig.

Juster kuttedybden

Etter testing kan du ﬁnjustere ved å vri ﬁnjusteringsknappen (1 skala = 0,1 mm / 1 rotasjon = 2,0 mm). Maksimal justering er ca. +/- 8 mm. Eksempel: Skyv ruteplanet opp igjen og mål innsatsen (settpunkt = 10,0 mm; virkelig verdi = 9,8 mm). Løft høvlen og støtteplaten (11) slik at høvleren kan gli fritt og høvlet bit ikke berører arbeidsstykket. Senk høvlen igjen til dybdestoppet kommer i kontakt med trinnstøtfangeren (9).

Sett deretter skalaen (2) til “0”. Løsne tommelﬁngerskruene. Ved ﬁnjustering (1) kuttes skjæredybden med klokken med 0,2 mm / 2 festemerker (= forskjellen mellom ønsket verdi og faktisk verdi). Stram tommelﬁngrene igjen. Skyv høvleren opp igjen og utfør en ny testskjæring for å sjekke skjærebredden. Når dybden er innstilt, bør ikke indeksmerket (26) på dybdestoppet endres slik at de innstilte innstillingene alltid kan leses fra skalaen

5. BRUKE CANON OFFICE STOP

a) Del skjæreprosessen i ere trinn

For dype kutt anbefales ﬂere kuttere, med mindre materiale fjernet per stykke. Skjæreprosessen kan deles inn i ﬂere trinn ved bruk av tårnstopp. Still skjæredybden til tårnstoppet. Da kan de høyere trinnene brukes til de to siste kuttene.

b) Forhåndsinnstilte forskjellige skjæredybder

Hvis du trenger å bearbeide ﬂere forskjellige

- -

Page 94

Norge

skjæredybder, kan du også bruke tårnet til å lage forhåndsinnstillinger.

6. FORNINGSRETNING (Se E, F)

Fôrbevegelsen til høvlet må alltid dreies (slipes) mot rotasjonsretningen til høvleret. Ved fresing i høvlingsretningen til høvleriet (skjæring) kan høvlen løsne, noe som forhindrer brukerstyring.

7. ROUTING ARBEID

Juster skjæret som tidligere beskrevet. Plasser høvlen på arbeidsstykket. Drei klemspaken med klokken og senk langsomt høvlen til dypstoppet treffer tårnstoppet. Drei klemspaken mot klokken for å låse høvlen på plass og åpne den. Et skjæreprogram for enhetlig fôring. Når du er ferdig med skjæreprosessen, skyver du høvleren igjen og slår av strømmen.

8. BOKS MED GUIDED BUSH CORDS (Se G).

Styrehylsen (24) muliggjør sjablong og mønster vri på arbeidsstykket. Plasser føringshylsen på hullet i midten av bunnplaten, og rett de to gjennomgående hullene på bunnen av bunnplaten med de innfelte hullene i føringshylsen. Fest føringshylsen med den medfølgende mutteren og skruen. (Se G).

9. ROUTING ARBEID (Se H) ADVARSEL: Velg et kutter med en

diameter mindre enn den indre diameteren

på føringshylsen.

Juster ruteren med guidebuskene i malen. Drei klemspaken i klokka og senk ruteren sakte til arbeidsstykket til den justerte skjæredybden er nådd. Bruk et lite trykk på siden langs føringshylsen som stikker ut mot høvlet langs malføringen. Merk: På grunn av skyvehøyden på føringshylsen, må minste tykkelse på malen være 8 mm.

10. FORMERE OG FØLGENDE BRUK

For å forme eller forme applikasjoner som ikke

bruker parallelle skinner, må høvleren være utstyrt med en føring eller kulelager. Høvlen føres sideveis til arbeidsstykket, og høvlerbiten får gripe inntil høvleren eller kulelageret til høvlen når hjørnet av arbeidsstykket som skal bearbeides. Kontroller høvlen nær arbeidsstykket hjørnet med begge hender for å sikre at støtten sitter ordentlig. For mye trykk kan skade arbeidsstykkets kanter.

11. VEI MED PARALLELL GUIDE (Tilbehør Se I, J)

Den parallelle føringen (21) og styrestangen (27) skyves inn i grunnplaten (10) og den nødvendige strammingen utføres med vingeboltene (12). Maskinen styres på de parallelle skinnene (21) med jevn mating og sidetrykk langs kanten av arbeidsstykket.

12. BRUKE EKSTRAKT-ADAPTERER FOR PARALLELHÅNDBOK (Se K, L)

Når du betjener maskinen på en vertikal overﬂate, bør støv / spon evakuering utføres gjennom en dedikert sugeadapter for parallelle skinner (30). For å installere ekstraksjonsadapteren for en parallellskinne, setter du først inn tappen (a) og fest deretter de to første tappene på plass. Installer deretter parallelle skinner og ekstraksjonsadaptere på ruteren.

13. ROTTING BUE KONTURER (se M, N, O)

Slik setter du sammen ruteguiden som en sirkulær guide (kurveveiledning):

• Løsne den bakre vingeknappen (28) og ﬁnjusteringsknappen (A), avstandsstykket og indikatoren (B) og fjern delene fra styreskinnen (C).

• Løsne forhjulet og rattet (E) og fjern det fra rattet.

• Fjern fjæren (D) fra føringen.

• Bytt ut ﬁnjusteringsføringen (F) på styrestangen som er dreid 180 grader fra normal stilling, slik at det sirkulære styrehullet vender bort fra høvlen.

• Sett føringsskinnen (C) inn i høvlefoten. For maksimal stabilitet, sørg for at hver stang

- -

Page 95

Norge

går gjennom begge hullene og strekker seg på den andre siden av høvlefoten. Sett stangen i høvlebunnen langt nok til å støtte den under sokkelen.

• Trekk til låseskruen (12) for å feste høvlen til stangen. Når styreskinnen går inn på siden av høvlereguleringsskruen (12), kan den største buen dannes.

• Merk arbeidsstykket i midten av ønsket sirkel.

• Løsne skruen på midtstiften (22), monter den deretter i senterhullet på justeringsføringen (F), og stram deretter skruen for bruk.

• Juster midtstiften etter merket for ønsket sirkel på arbeidsstykket.

• Juster posisjonen til stangen og høvleren etter behov for å oppnå ønsket lysbue eller lysbue, og trekk deretter vingeknappen fast.

14. ROUTERN MILL

Avfallsvirket ble felt før fortsettelsen. Bruk bare bladet som samsvarer med håndtaket på den brukte borkronen. HSS (Høyhastighetsstål) - for kork. TCT (Wolfram Carbide) - For bruk av løvtre, papp, plast eller aluminium. De mest brukte bitene er listet opp nedenfor.

beskadiget må den erstattes av produsenten, serviceagenten eller andre kvaliﬁserte personer for å unngå risiko.

VEDLIKEHOLD

Bruk bare TREND original og tillbehör Ta ut støpselet fra stikkontakten før du foretar justeringer, service eller vedlikehold.

Det elektriske verktøyet trenger ikke ytterligere smøring eller vedlikehold. Det er ingen brukernyttige deler i det elektriske verktøyet. Bruk aldri vann eller kjemiske rensemidler for å rense verktøyet. Tørk av med en tørr klut. Du må alltid lagre verktøyet på en tørr plass. Hold alltid motorens ventilasjonskanaler rene. Hold alle betjeningskontrollene fri for støv. Hvis du ser gnister i ventilasjonskanalene, er dette normalt og vil ikke skade verktøyet. Hvis den medfølgende ledningen er

- -

Page 96

MILJØVERN

Gjenvinning av råvarer, ikke som avfall.

Tilbehør og emballasje må klassiﬁseres for miljøvennlig resirkulering.

Samles separat. Dette produktet må ikke kastes sammen med vanlig husholdningsavfall.

Hjemmebruker

Ved kjøp av nye produkter kan lokale forskrifter sørge for separat innsamling av elektriske produkter fra husholdninger, kommunale deponier eller forhandlere.

Ring TREND kundeservice for råd om hvordan du avhender uønskede elektriske produkter på en miljøvennlig måte, eller besøk www.trenduk.com.

Forretningsbruker

Ring TREND kundeservice for å behandle uønskede elektriske TREND-produkter.

Norge

GARANTI

Denne enheten leveres under fabrikkgarantien på betingelsene til det tilsvarende garantikortet.

For lokasjonen til din nærmeste TRENDserviceagent, ta kontakt med TRENG kundeservice eller se vår mest fylte posisjoner på www.trend-uk.com.

- -

Page 97

KOMPONENTTILUETTELO

Suomi

1. Hienosäätö Naula Syvyys-Of-Leikata

2. Vastaanoton Henkilöstön Syvyys-OfLeikata

3. Clip Lever

4. Vasen Käsittely

5. Leikkosyvyyden Suuren Syvyys-Of-Leikata

6. Pysäytys Syvyys

7. Siirturuu Syvyyden Pysäytymiseksi

8. Parallel-Opaskiinnitysnapit

9. Pysäky Tower

10. Perusma lli

11. Opaslev y

12. Lukittava Ruuvi Opas Rod

13. Mutterin Kiristaminen Kollettilla

14. Spindle Lock Napa

15. Oikea Käsittely (Päälle / Pois -Kytkimillä)

*Kuvissa esitetyt ja selostetut lisävarusteet eivät aina kuulu toimitukseen.

16. Lukitava Painike

17. Pyöräpyörä Nopeuden Valintaa Varten

18. Päälle / Pois Kytkin

19. Kirjuttaminen

20. Pörssittin (Katso C)

21. Parallel-Opas (Katso I)

22. Keskus Pin (Katso M)

23. Merkit Nolla - Palauta (Katso D)

24. Opas Pakollinen (Katso G)

25. Ruuvit Ja Mutterit(Katso C)

26. Sisällysluettelon Merkintä

27. Opaspalkit (Katso M)

28. Siirnapainikkeet (Katso M)

29. Route rn Mill*

30. Uudelleenottimen Soveltamisala

31. Kankaansaahat

- -

Page 98

Suomi

E F

- -

Page 99

- USA

I J

Suomi

- -

Page 100

Hyvä asiakas Kiitos, että ostit tämän TREND-tuotteen. Toivon, että nautit luovista ja tuottavista vuosista. Älä unohda palauttaa takuukorttia 28 päivän sisällä ostopäivästä.

Suomi

EY - VAATIMUSTENMUKAISUUSVAKUUTUS KONEEN OPAS

TRENG Technology ilmoittaa, että nämä tekniset tuotetiedot kuvaavat seuraavia ohjeita

KUVAUS: ROUTER TYYPPI: T7E

Toiminto leikkaamiseksi aukkoihin tai erilaisten materiaalien reunojen muodostamiseksi

Täyttää seuraavan direktiivin

2006/42/EC 2011/65/EU&(EU)2015/863 2014/30/EU

Standardit ovat

EN 60745-1 EN 60745-2-17 EN 55014-1 EN 55014-2 EN 61000-3-2 EN 61000-3-3

Jos haluat lisätietoja, ota yhteys TRENDlaitteen takaosaan tai ohjekirjaan alla olevaan osoitteeseen. Allekirjoittanut antaa tämän ilmoituksen TREND Machinery & Tools Ltd.

SYMBOLS

Käyttäjän täytyy lukea ohjekirja loukkaantumisvaaran vähentämiseksi

Varoitus

Käytä kuulosuojaimia

Käytä suojalaseja

Käytä pölysuojainta

Kaksoiseristys

Romutettuja sähkölaitteita ei saa heittää pois talousjätteen mukana. Toimita ne kierrätyspisteeseen. Lisätietoja kierrätyksestä saa paikallisilta viranomaisilta tai jälleenmyyjältä.

Tekninen johtaja

Neil McMillan

TREND Koneet ja leikkaustyökalut Ltd Unit 6 Odhams Trading Estate St Albans Tie, Watford Herts, WD24 7TR Yhdistynyt kuningaskunta

01.04.2019

Jos tarvitset lisää turvallisuusneuvoja, teknisiä tietoja tai varaosia, soita TREND-tekniseen tukeen tai mene osoitteeseen www.trend-uk.com.

- -
