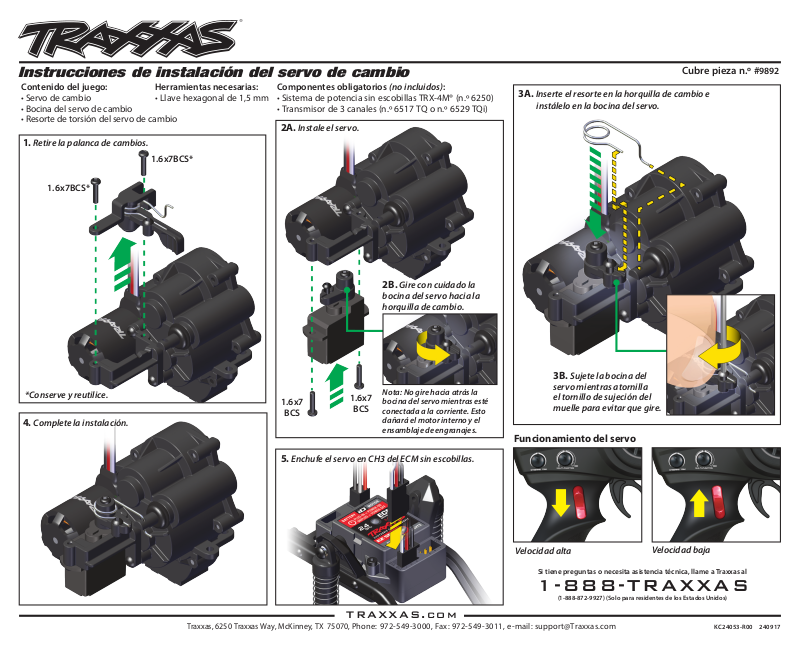

Instrucciones de instalación del servo de cambio
Contenido del juego:
• Servo de cambio
• Bocina del servo de cambio
• Resorte de torsión del servo de cambio

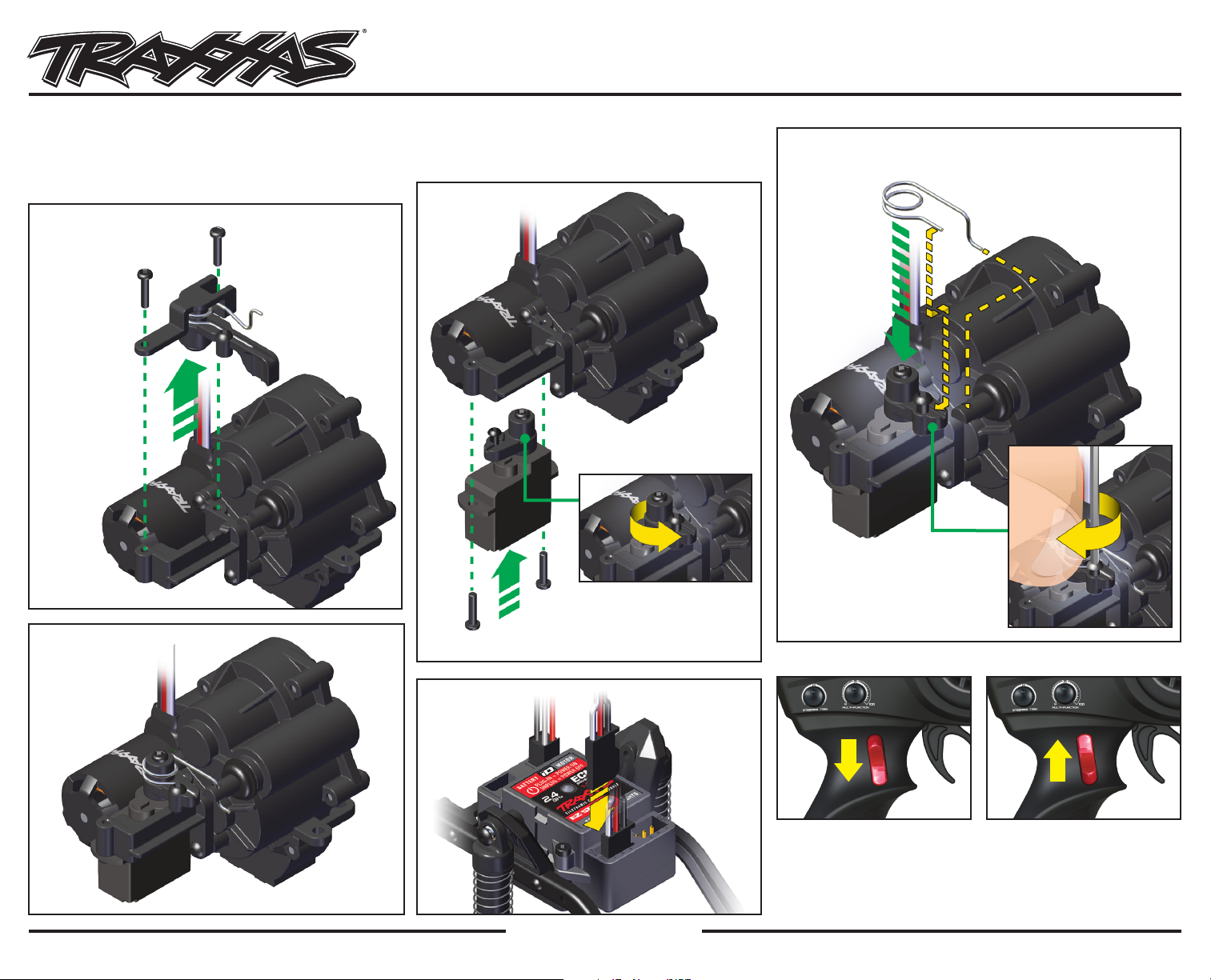

1. Retire la palanca de cambios.
1.6x7BCS*
*Conserve y reutilice.
4. Complete la instalación.
Herramientas necesarias:
• Llave hexagonal de 1,5mm
1.6x7BCS*
Componentes obligatorios (no incluidos):
• Sistema de potencia sin escobillas TRX-4M® (n.º 6250)
• Transmisor de 3 canales (n.º 6517 TQ o n.º 6529 TQi)
2A. Instale el servo.
1.6x7
BCS
1.6x7
BCS
2B. Gire con cuidado la
bocina del servo hacia la
horquilla de cambio.
Nota: No gire hacia atrás la
bocina del servo mientras esté
conectada a la corriente. Esto
dañará el motor interno y el
ensamblaje de engranajes.
Cubre pieza n.º #9892
3A. Inserte el resorte en la horquilla de cambio e
instálelo en la bocina del servo.
3B. Sujete la bocina del
servo mientras atornilla
el tornillo de sujeción del
muelle para evitar que gire.
Funcionamiento del servo
5. Enchufe el servo en CH3 del ECM sin escobillas.
TRAXXAS.com
Traxxas, 6250 Traxxas Way, McKinney, TX 75070,
Phone: 972-549-3000, Fax: 972-549-3011, e-mail: [email protected]
Velocidad alta
Si tiene preguntas o necesita asistencia técnica, llame a Traxxas al
Velocidad baja
1-888-TRAXXAS
(1-888-872-9927) (Solo para residentes de los Estados Unidos)
KC24053-R00 240917
