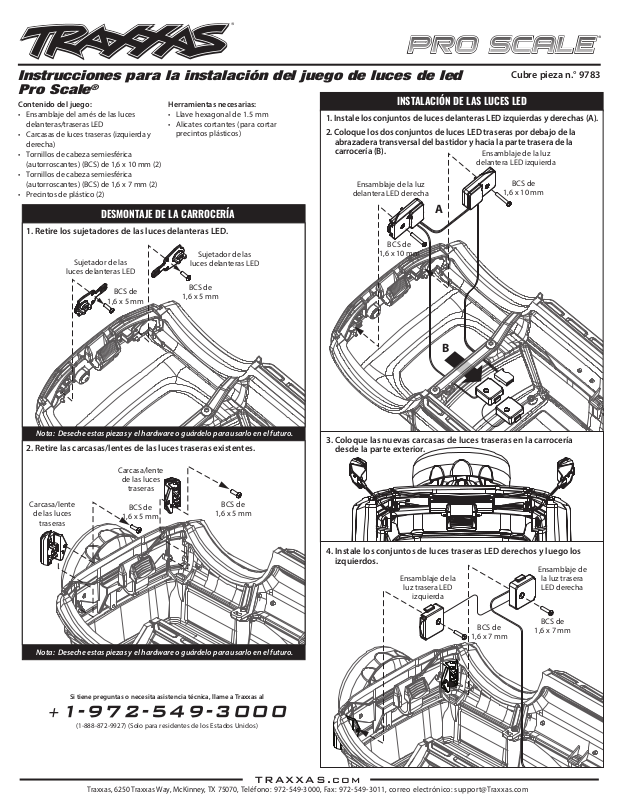

Instrucciones para la instalación del juego de luces de led
Pro Scale
Contenido del juego:
• Ensamblaje del arnés de las luces
delanteras/traseras LED
• Carcasas de luces traseras (izquierda y
derecha)
• Tornillos de cabeza semiesférica
(autorroscantes) (BCS) de 1,6x10mm (2)
• Tornillos de cabeza semiesférica
(autorroscantes) (BCS) de 1,6x7mm (2)
• Precintos de plástico (2)

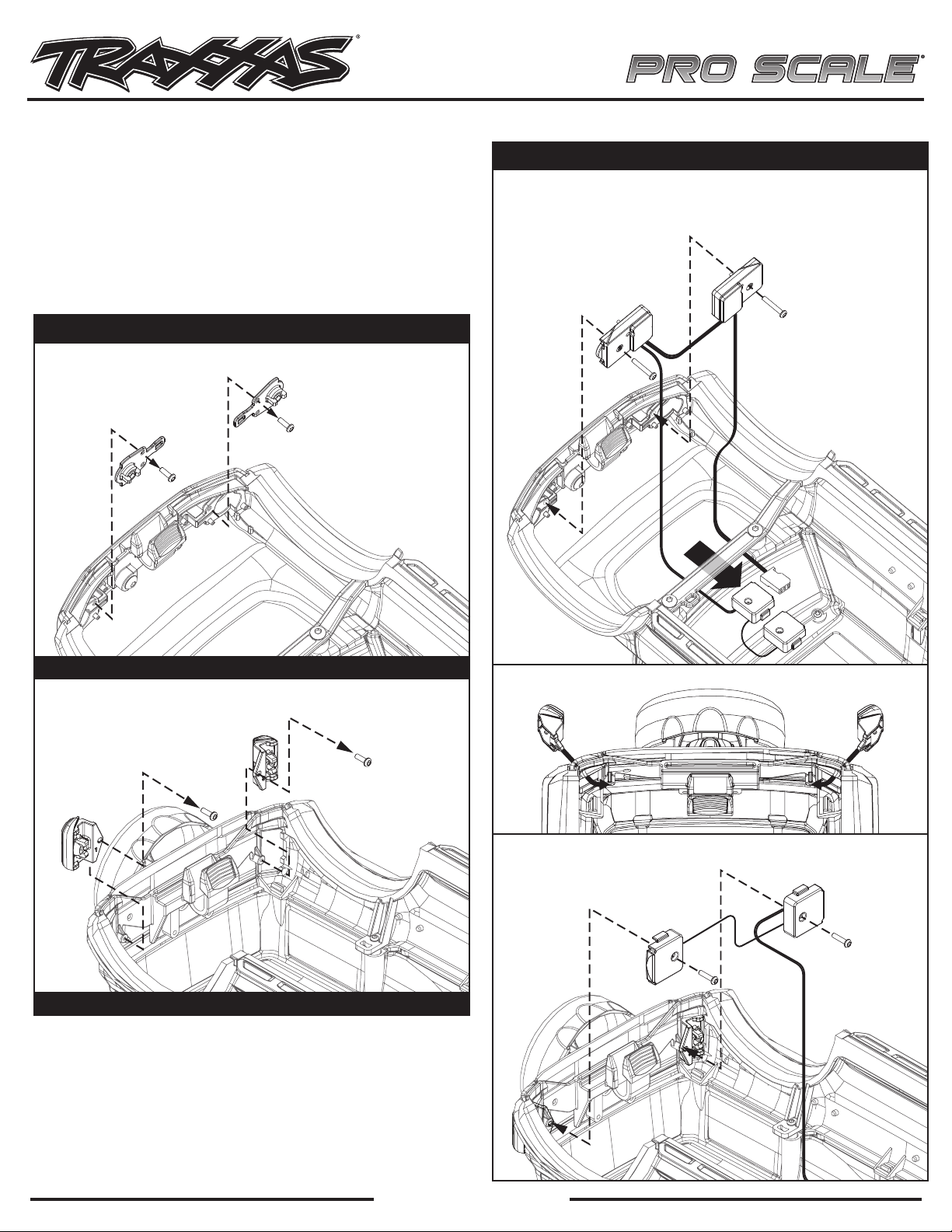

1. Retire los sujetadores de las luces delanteras LED.
®
DESMONTAJE DE LA CARROCERÍA
Sujetador de las
luces delanteras LED
BCS de
1,6 x 5 mm
Herramientas necesarias:
• Llave hexagonal de 1.5 mm
• Alicates cortantes (para cortar
precintos plásticos)
Sujetador de las
luces delanteras LED
BCS de
1,6 x 5 mm
1. Instale los conjuntos de luces delanteras LED izquierdas y derechas (A).
2. Coloque los dos conjuntos de luces LED traseras por debajo de la
abrazadera transversal del bastidor y hacia la parte trasera de la
carrocería (B).
INSTALACIÓN DE LAS LUCES LED
Ensamblaje de la luz
delantera LED derecha
BCS de
1,6 x 10 mm
Cubre pieza n.° 9783
Ensamblaje de la luz
delantera LED izquierda
BCS de
1,6 x 10 mm
A
B
Nota: Deseche estas piezas y el hardware o guárdelo para usarlo en el futuro.
2. Retire las carcasas/lentes de las luces traseras existentes.
Carcasa/lente
de las luces
traseras
Carcasa/lente
de las luces
traseras
Nota: Deseche estas piezas y el hardware o guárdelo para usarlo en el futuro.
Si tiene preguntas o necesita asistencia técnica, llame a Traxxas al
+
1-972-549-3000
(1-888-872-9927) (Solo para residentes de los Estados Unidos)
BCS de
1,6 x 5 mm
BCS de
1,6 x 5 mm
3. Coloque las nuevas carcasas de luces traseras en la carrocería
desde la parte exterior.
4. Instale los conjuntos de luces traseras LED derechos y luego los
izquierdos.
Ensamblaje de la
luz trasera LED
izquierda
BCS de
1,6 x 7 mm
Ensamblaje de
la luz trasera
LED derecha
BCS de
1,6 x 7 mm
Traxxas, 6250 Traxxas Way, McKinney, TX 75070, Teléfono: 972-549-3000, Fax: 972-549-3011, correo electrónico: [email protected]
TRAXXAS.com
Page 2

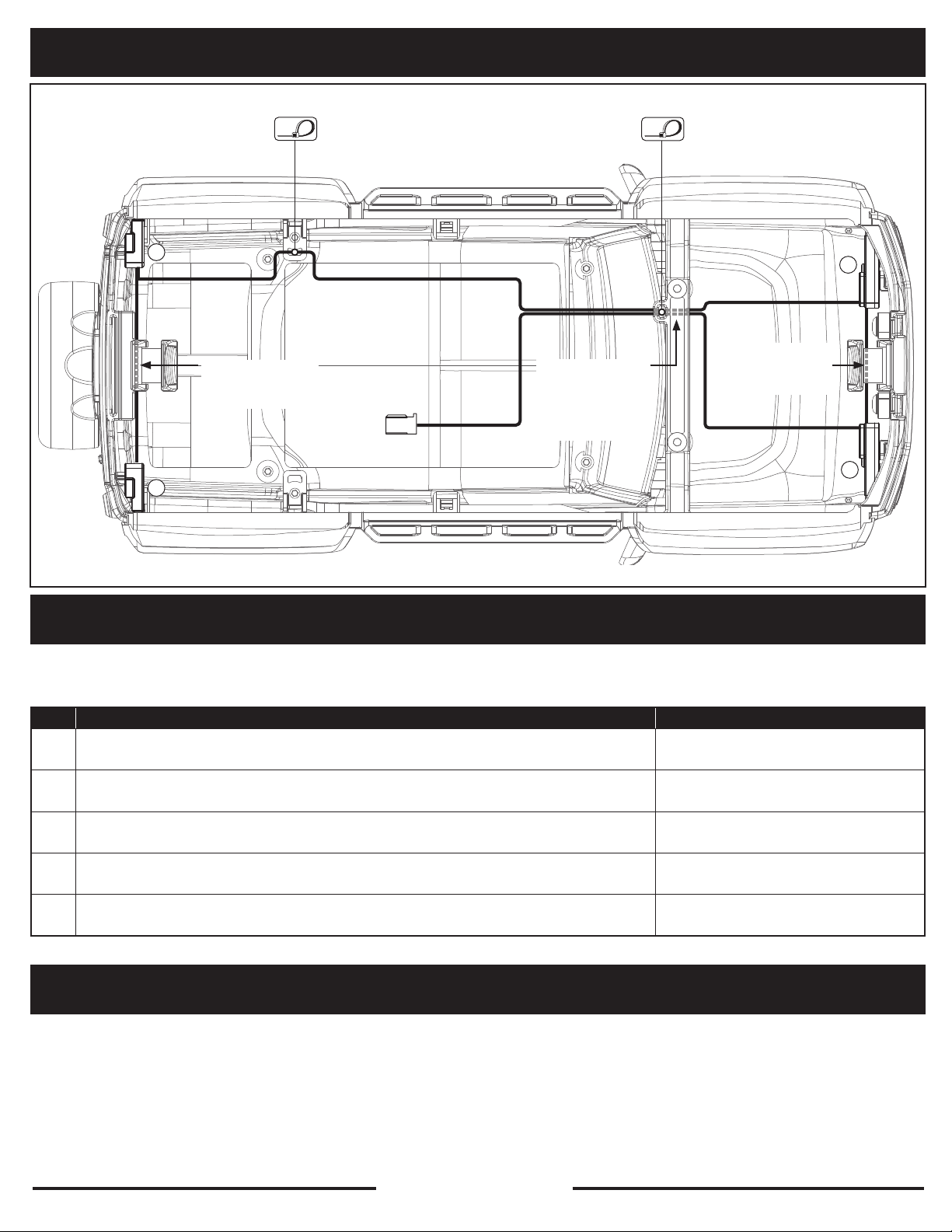

DIAGRAMA DE CABLEADO
Utilice precintos plásticos para asegurar todo el cableado a la carrocería en las ubicaciones indicadas.
3
2
Dirija el arnés por
Dirija el arnés por
debajo del pestillo
sin sujetadores
Dirija los arneses
por debajo de
la abrazadera
debajo del pestillo
sin sujetadores
transversal del
bastidor
1
4
VISTA DE LA PARTE INFERIOR DE LA CARROCERÍA
FUNCIONAMIENTO
Selección de modo
Las luces LED se encenderán cuando el módulo de control electrónico (ECM) se encienda al conectar la batería. Presione y suelte el botón EZ-Set en el
ECM para alternar entre los diferentes modos de iluminación. La siguiente tabla indica cómo funcionarán las luces en cada modo:
Modo Selección Acción
Luces delanteras, luces de circulación diurna, luces traseras encendidas; luces de freno encendidas al frenar;
1
luces de marcha atrás encendidas al retroceder
Luces delanteras apagadas, luces de circulación diurna y luces traseras encendidas; luces de freno encendidas
2
al frenar; luces de marcha atrás encendidas al retroceder
Luces delanteras, luces de circulación diurna y luces traseras apagadas; luces de freno encendidas al frenar;
3
luces de marcha atrás encendidas al retroceder
Luces de emergencia encendidas, luces delanteras, luces de circulación diurna y luces traseras apagadas; luces
4
de freno encendidas al frenar; luces de marcha atrás encendidas al retroceder
Visualización de las luces LED (modo de demostración, secuencia de todas las luces) (la camioneta no se
5
accionará en este modo)
Predeterminado
Presione y suelte el botón EZ-Set en el ECM.
Presione y suelte el botón EZ-Set en el ECM dos
veces.
Presione y suelte el botón EZ-Set en el ECM tres
veces.
Presione y suelte el botón EZ-Set en el ECM
cuatro veces.
Para restablecer el modo y los ajustes predeterminados, desenchufe la batería del ECM y comience de nuevo.
GARANTÍA
Información de la garantía
La garantía de los componentes electrónicos Traxxas incluye la ausencia de defectos en
los materiales y la mano de obra durante un período de 30 días a partir de la fecha de
compra.
Limitaciones: Cualquier y toda garantía no cubre el reemplazo de piezas y componentes
dañados por abuso, negligencia, uso irrazonable o inadecuado, colisión, agua o humedad
excesiva, químicos, mantenimiento poco frecuente o inadecuado, accidente, alteración
o modificación no autorizados u otros elementos considerados consumibles. Traxxas no
cubrirá los gastos de envío o transporte del componente defectuoso desde su localidad
hasta nuestra empresa.
TRAXXAS.com
Traxxas, 6250 Traxxas Way, McKinney, TX 75070, Teléfono: 972-549-3000, Fax: 972-549-3011, correo electrónico: [email protected]
Garantía de por vida para el sistema electrónico de Traxxas
Una vez vencido el plazo de la garantía, Traxxas reparará los componentes electrónicos por
una tarifa plana. Visite Traxxas.com/support para obtener los costos de garantía actuales
y gastos. Las reparaciones cubiertas están limitadas a los componentes no mecánicos
que NO se sometieron a abuso, mala utilización o negligencia. Los productos dañados
por abuso intencional, mala utilización o negligencia pueden estar sujetos a cargos
adicionales. La responsabilidad de Traxxas en ningún caso excederá el precio real de
compra de este producto. Para su reposición, el producto debe ser devuelto en condición
de nuevo, con su embalaje y recibo de compra desglosado.
Ford® y Bronco® son marcas comerciales de Ford Motor Company.
Cualquier copyright o marca comercial son usadas bajo la licencia de Traxxas.
