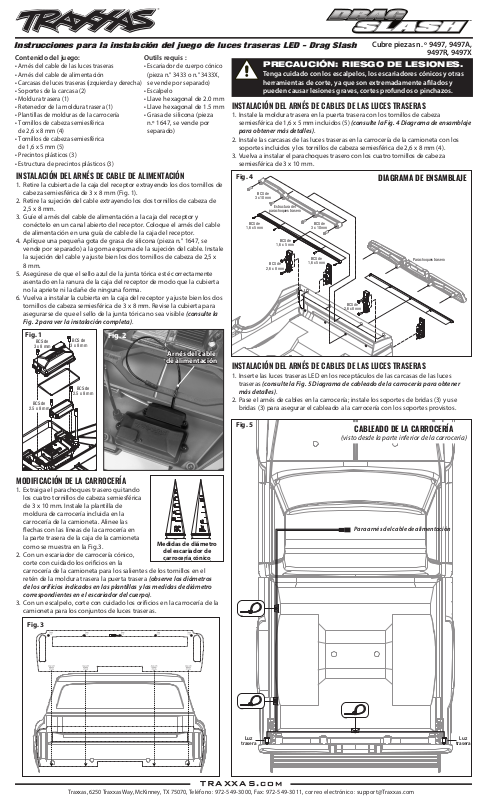

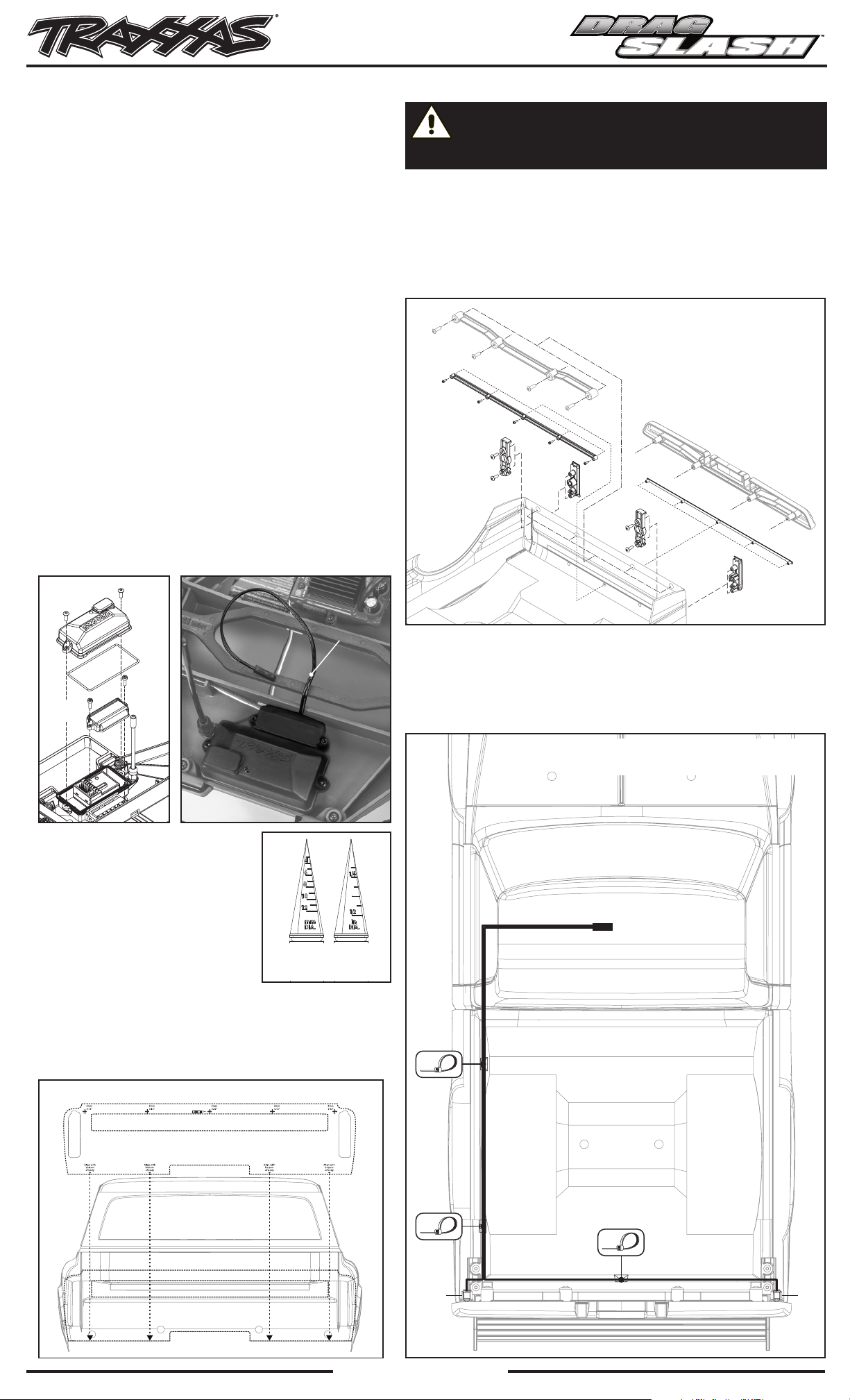

Instrucciones para la instalación del juego de luces traseras LED - Drag Slash
Contenido del juego:
• Arnés del cable de las luces traseras
• Arnés del cable de alimentación
• Carcasas de luces traseras (izquierda y derecha)
• Soportes de la carcasa (2)
• Moldura trasera (1)
• Retenedor de la moldura trasera (1)
• Plantillas de molduras de la carrocería
• Tornillos de cabeza semiesférica
de 2,6 x 8 mm (4)
• Tornillos de cabeza semiesférica
de 1,6 x 5 mm (5)
• Precintos plásticos (3)
• Estructura de precintos plásticos (3)
INSTALACIÓN DEL ARNÉS DE CABLE DE ALIMENTACIÓN
1. Retire la cubierta de la caja del receptor extrayendo los dos tornillos de
cabeza semiesférica de 3x8mm (Fig. 1).
2. Retire la sujeción del cable extrayendo los dos tornillos de cabeza de
2,5 x 8mm.
3. Guíe el arnés del cable de alimentación a la caja del receptor y
conéctelo en un canal abierto del receptor. Coloque el arnés del cable
de alimentación en una guía de cable de la caja del receptor.
4. Aplique una pequeña gota de grasa de silicona (pieza n.° 1647, se
vende por separado) a la goma espuma de la sujeción del cable. Instale
la sujeción del cable y ajuste bien los dos tornillos de cabeza de 2,5 x
8mm.
5. Asegúrese de que el sello azul de la junta tórica esté correctamente
asentado en la ranura de la caja del receptor de modo que la cubierta
no la apriete ni la dañe de ninguna forma.
6. Vuelva a instalar la cubierta en la caja del receptor y ajuste bien los dos
tornillos de cabeza semiesférica de 3x8mm. Revise la cubierta para
asegurarse de que el sello de la junta tórica no sea visible (consulte la
Fig. 2 para ver la instalación completa).
Fig. 1
3 x 8 mm
BCS de
2.5 x 8 mm
BCS de
BCS de
3 x 8 mm
BCS de
2.5 x 8 mm
Fig. 2
Outils requis:
• Escariador de cuerpo cónico
(pieza n.° 3433 o n.° 3433X,
se vende por separado)
• Escalpelo
•
Llave hexagonal de 2.0 mm
•
Llave hexagonal de 1.5 mm
•
Grasa de silicona (pieza
n.º1647, se vende por
separado)
Arnés del cable Arnés del cable
de alimentaciónde alimentación
PRECAUCIÓN: RIESGO DE LESIONES.
Tenga cuidado con los escalpelos, los escariadores cónicos y otras
herramientas de corte, ya que son extremadamente alados y
pueden causar lesiones graves, cortes profundos o pinchazos.
INSTALACIÓN DEL ARNÉS DE CABLES DE LAS LUCES TRASERAS
1. Instale la moldura trasera en la puerta trasera con los tornillos de cabeza
semiesférica de 1,6 x 5mm incluidos (5) (consulte la Fig. 4 Diagrama de ensamblaje
para obtener más detalles).
2. Instale las carcasas de las luces traseras en la carrocería de la camioneta con los
soportes incluidos y los tornillos de cabeza semiesférica de 2,6 x 8mm (4).
3. Vuelva a instalar el parachoques trasero con los cuatro tornillos de cabeza
semiesférica de 3 x 10 mm.
Fig. 4
BCS de
3 x 10 mm
Estructura del
parachoques trasero
BCS de
1,6 x 5 mm
BCS de
2,6 x 8 mm
INSTALACIÓN DEL ARNÉS DE CABLES DE LAS LUCES TRASERAS
1. Inserte las luces traseras LED en los receptáculos de las carcasas de las luces
traseras (consulte la Fig. 5 Diagrama de cableado de la carrocería para obtener
más detalles).
2. Pase el arnés de cables en la carrocería; instale los soportes de bridas (3) y use
bridas (3) para asegurar el cableado a la carrocería con los soportes provistos.
BCS de
1,6 x 5 mm
BCS de
3 x 10 mm
BCS de
1,6 x 5 mm
BCS de
2,6 x 8 mm
Cubre piezas n. º 9497, 9497A,
9497R, 9497X
DIAGRAMA DE ENSAMBLAJE
Parachoques trasero
MODIFICACIÓN DE LA CARROCERÍA
1. Extraiga el parachoques trasero quitando
los cuatro tornillos de cabeza semiesférica
de 3 x 10 mm. Instale la plantilla de
moldura de carrocería incluida en la
carrocería de la camioneta. Alinee las
flechas con las líneas de la carrocería en
la parte trasera de la caja de la camioneta
como se muestra en la Fig.3.
2. Con un escariador de carrocería cónico,
corte con cuidado los orificios en la
carrocería de la camioneta para los salientes de los tornillos en el
retén de la moldura trasera la puerta trasera (observe los diámetros
de los orificios indicados en las plantillas y las medidas de diámetro
correspondientes en el escariador del cuerpo).
3. Con un escalpelo, corte con cuidado los orificios en la carrocería de la
camioneta para los conjuntos de luces traseras.
Fig. 3
Medidas de diámetro
del escariador de
carrocería cónico
Fig. 5
CABLEADO DE LA CARROCERÍA
(visto desde la parte inferior de la carrocería)
Para arnés del cable de alimentación
Luz
trasera
TRAXXAS.com
Traxxas, 6250 Traxxas Way, McKinney, TX 75070, Teléfono: 972-549-3000, Fax: 972-549-3011, correo electrónico: [email protected]
Luz
trasera
