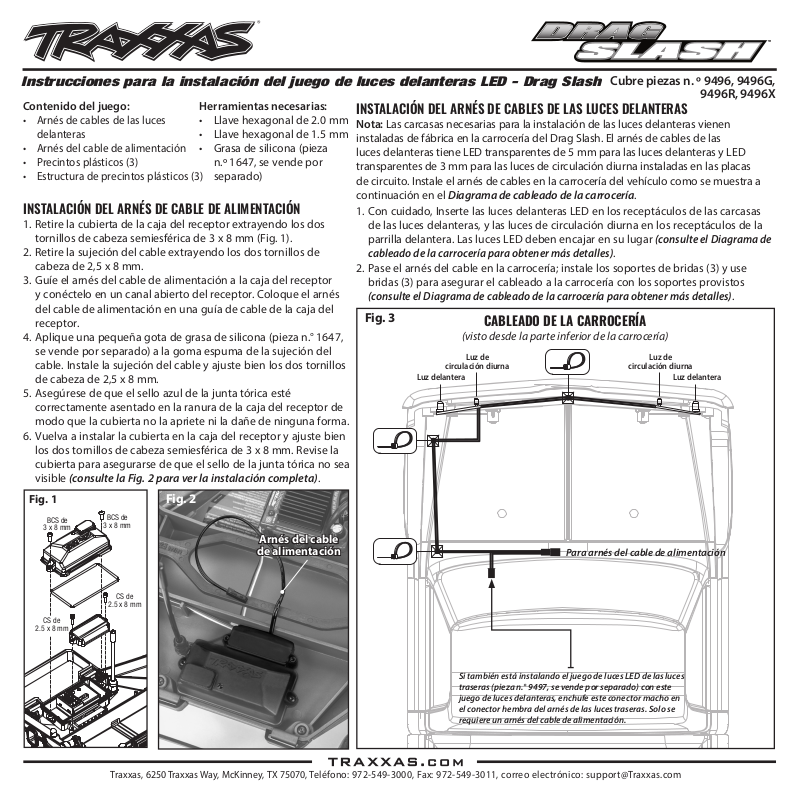

Instrucciones para la instalación del juego de luces delanteras LED - Drag Slash
Contenido del juego:
• Arnés de cables de las luces
delanteras
• Arnés del cable de alimentación
• Precintos plásticos (3)
• Estructura de precintos plásticos (3)
INSTALACIÓN DEL ARNÉS DE CABLE DE ALIMENTACIÓN
1. Retire la cubierta de la caja del receptor extrayendo los dos
tornillos de cabeza semiesférica de 3x8mm (Fig. 1).
2. Retire la sujeción del cable extrayendo los dos tornillos de
cabeza de 2,5 x 8mm.
3. Guíe el arnés del cable de alimentación a la caja del receptor
y conéctelo en un canal abierto del receptor. Coloque el arnés
del cable de alimentación en una guía de cable de la caja del
receptor.
4. Aplique una pequeña gota de grasa de silicona (pieza n.° 1647,
se vende por separado) a la goma espuma de la sujeción del
cable. Instale la sujeción del cable y ajuste bien los dos tornillos
de cabeza de 2,5 x 8mm.
5. Asegúrese de que el sello azul de la junta tórica esté
correctamente asentado en la ranura de la caja del receptor de
modo que la cubierta no la apriete ni la dañe de ninguna forma.
6. Vuelva a instalar la cubierta en la caja del receptor y ajuste bien
los dos tornillos de cabeza semiesférica de 3x8mm. Revise la
cubierta para asegurarse de que el sello de la junta tórica no sea
visible (consulte la Fig. 2 para ver la instalación completa).
Fig. 1
BCS de
3 x 8 mm
BCS de
3 x 8 mm
Herramientas necesarias:
• Llave hexagonal de 2.0 mm
• Llave hexagonal de 1.5 mm
• Grasa de silicona (pieza
n.º1647, se vende por
separado)
Fig. 2
Arnés del cable Arnés del cable
de alimentaciónde alimentación
INSTALACIÓN DEL ARNÉS DE CABLES DE LAS LUCES DELANTERAS
Nota: Las carcasas necesarias para la instalación de las luces delanteras vienen
instaladas de fábrica en la carrocería del Drag Slash. El arnés de cables de las
luces delanteras tiene LED transparentes de 5 mm para las luces delanteras y LED
transparentes de 3 mm para las luces de circulación diurna instaladas en las placas
de circuito. Instale el arnés de cables en la carrocería del vehículo como se muestra a
continuación en el Diagrama de cableado de la carrocería.
1. Con cuidado, Inserte las luces delanteras LED en los receptáculos de las carcasas
de las luces delanteras, y las luces de circulación diurna en los receptáculos de la
parrilla delantera. Las luces LED deben encajar en su lugar
cableado de la carrocería para obtener más detalles)
2. Pase el arnés del cable en la carrocería; instale los soportes de bridas (3) y use
bridas (3) para asegurar el cableado a la carrocería con los soportes provistos
(consulte el Diagrama de cableado de la carrocería para obtener más detalles)

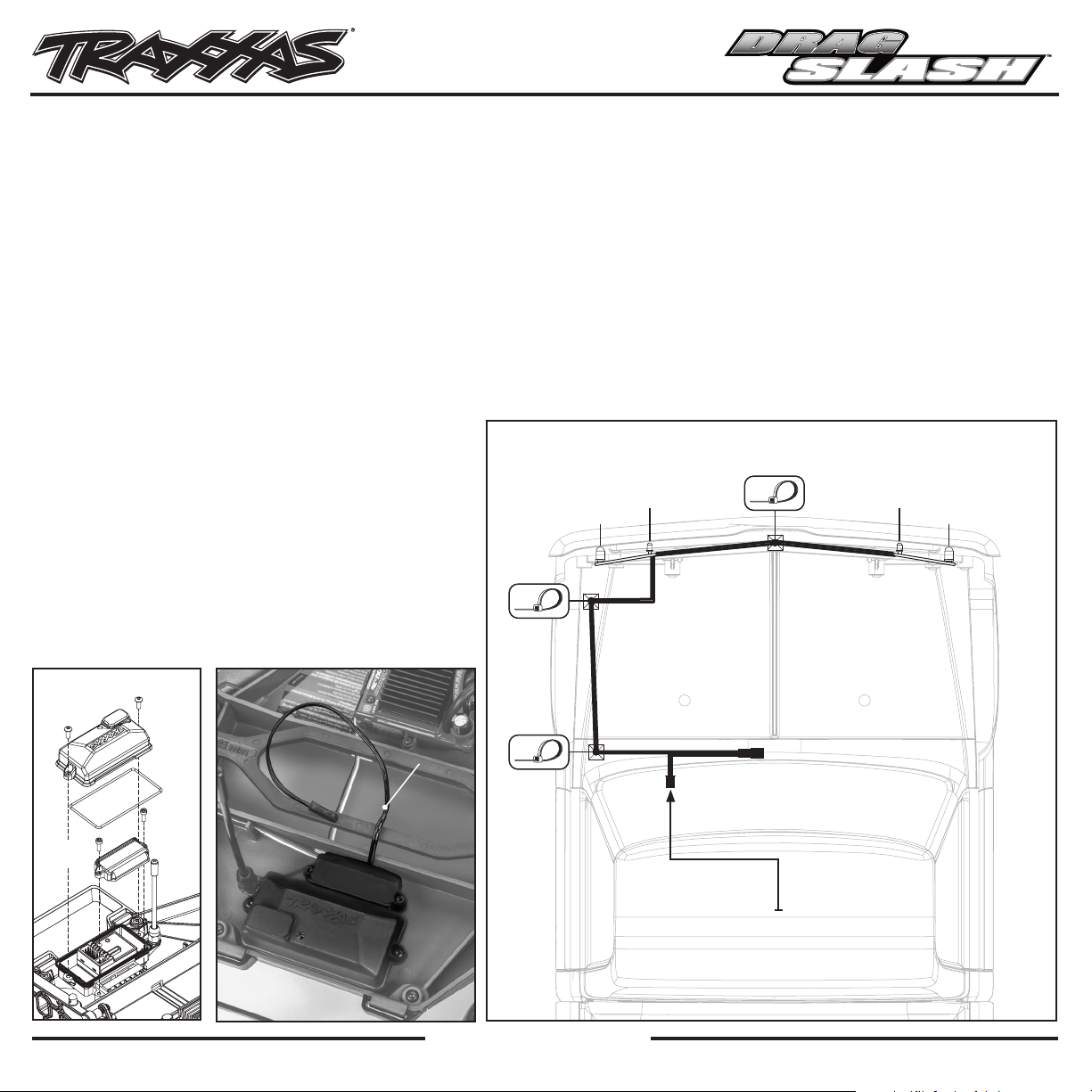

Fig. 3
(visto desde la parte inferior de la carrocería)
circulación diurna
Luz delantera Luz delantera
CABLEADO DE LA CARROCERÍA
Luz de
Para arnés del cable de alimentación
Cubre piezas n. º 9496, 9496G,
9496R, 9496X
(consulte el Diagrama de
.
.
Luz de
circulación diurna
CS de
2.5 x 8 mm
CS de
2.5 x 8 mm
Si también está instalando el juego de luces LED de las luces
traseras (pieza n.° 9497, se vende por separado) con este
juego de luces delanteras, enchufe este conector macho en
el conector hembra del arnés de las luces traseras. Solo se
requiere un arnés del cable de alimentación.
