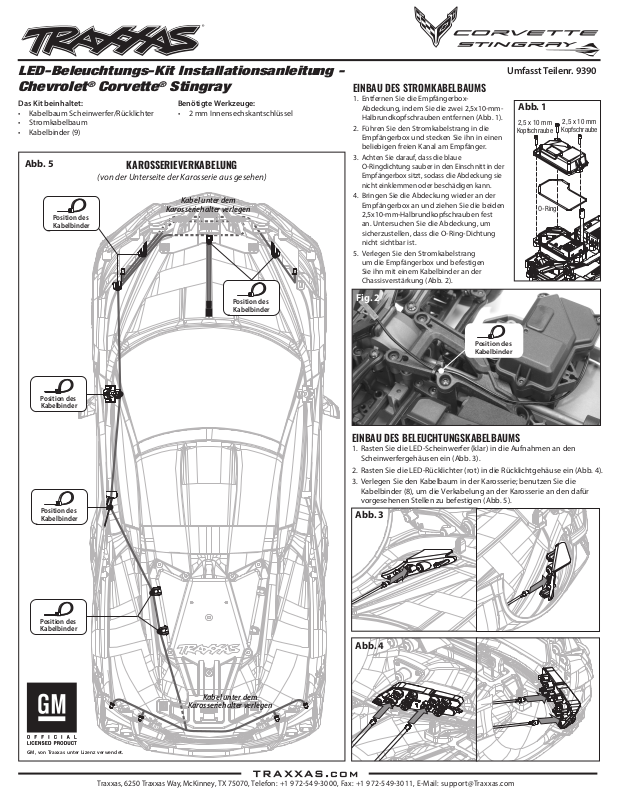

LED-Beleuchtungs-Kit Installationsanleitung
Chevrolet
Das Kit beinhaltet:
• Kabelbaum Scheinwerfer/Rücklichter
• Stromkabelbaum
• Kabelbinder (9)
Abb. 5
®
Corvette

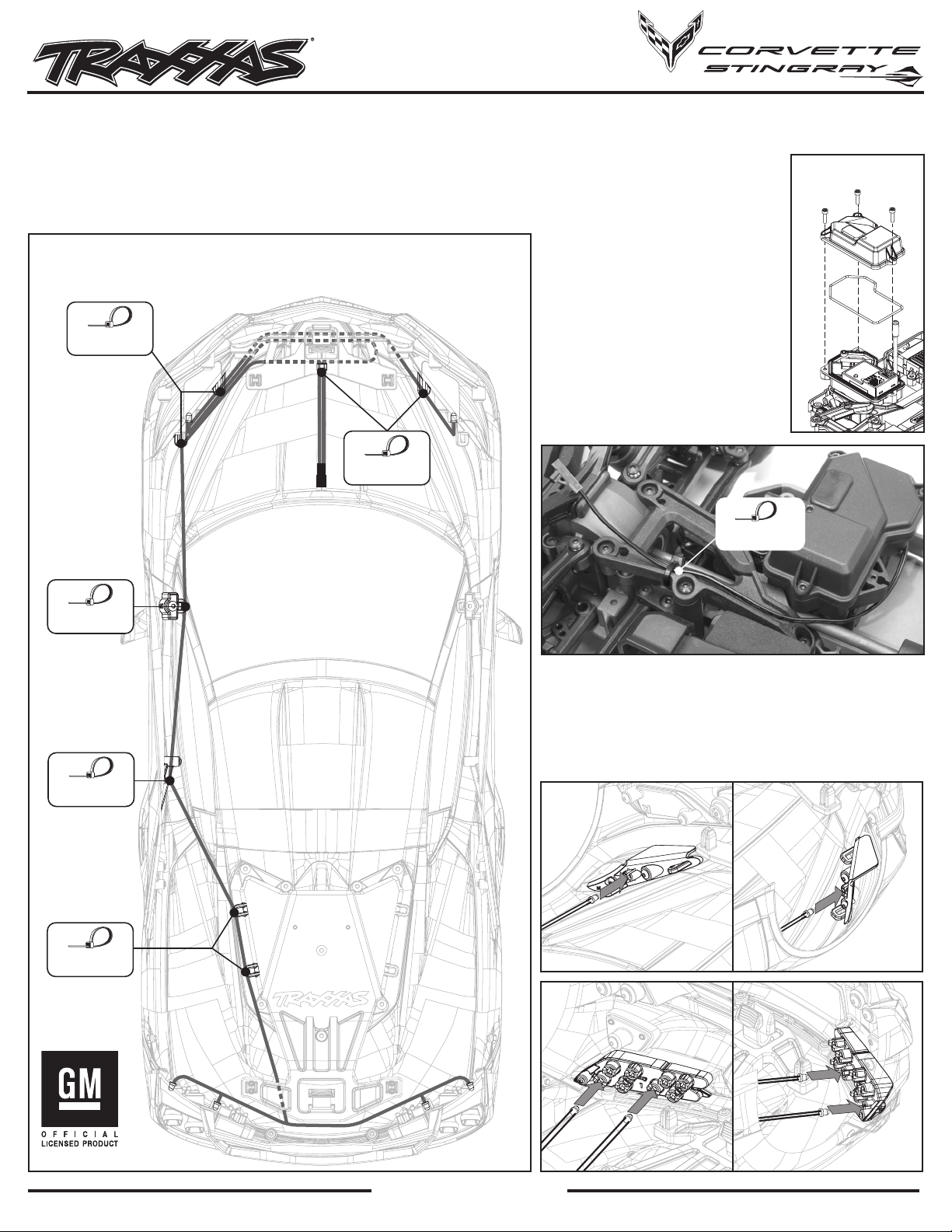

KAROSSERIEVERKABELUNG
(von der Unterseite der Karosserie aus gesehen)
Position des
Kabelbinder
®
Stingray
Benötigte Werkzeuge:
• 2 mm Innensechskantschlüssel
Kabel unter dem
Karosseriehalter verlegen
-
EINBAU DES STROMKABELBAUMS
1. Entfernen Sie die EmpfängerboxAbdeckung, indem Sie die zwei 2,5x10-mmHalbrundkopfschrauben entfernen (Abb. 1).
2. Führen Sie den Stromkabelstrang in die
Empfängerbox und stecken Sie ihn in einen
beliebigen freien Kanal am Empfänger.
3.
Achten Sie darauf, dass die blaue
O-Ringdichtung sauber in den Einschnitt in der
Empfängerbox sitzt, sodass die Abdeckung sie
nicht einklemmen oder beschädigen kann.
4. Bringen Sie die Abdeckung wieder an der
Empfängerbox an und ziehen Sie die beiden
2,5x10-mm-Halbrundkopfschrauben fest
an. Untersuchen Sie die Abdeckung, um
sicherzustellen, dass die O-Ring-Dichtung
nicht sichtbar ist.
5. Verlegen Sie den Stromkabelstrang
um die Empfängerbox und befestigen
Sie ihn mit einem Kabelbinder an der
Chassisverstärkung (Abb. 2).
Umfasst Teilenr. 9390
Abb. 1
O-Ring
2,5 x 10 mm
Kopfschraube
2,5 x 10 mm
Kopfschraube
Position des
Kabelbinder
Position des
Kabelbinder
Position des
Kabelbinder
Fig. 2
Position des
Kabelbinder
EINBAU DES BELEUCHTUNGSKABELBAUMS
1. Rasten Sie die LED-Scheinwerfer (klar) in die Aufnahmen an den
Scheinwerfergehäusen ein (Abb. 3).
2. Rasten Sie die LED-Rücklichter (rot) in die Rücklichtgehäuse ein (Abb. 4).
3. Verlegen Sie den Kabelbaum in der Karosserie; benutzen Sie die
Kabelbinder (8), um die Verkabelung an der Karosserie an den dafür
vorgesehenen Stellen zu befestigen (Abb. 5).
Abb. 3
Position des
Kabelbinder
GM, von Traxxas unter Lizenz verwendet.
Traxxas, 6250 Traxxas Way, McKinney, TX 75070, Telefon: +1 972-549-3000, Fax: +1 972-549-3011, E-Mail: [email protected]
Abb. 4
Kabel unter dem
Karosseriehalter verlegen
