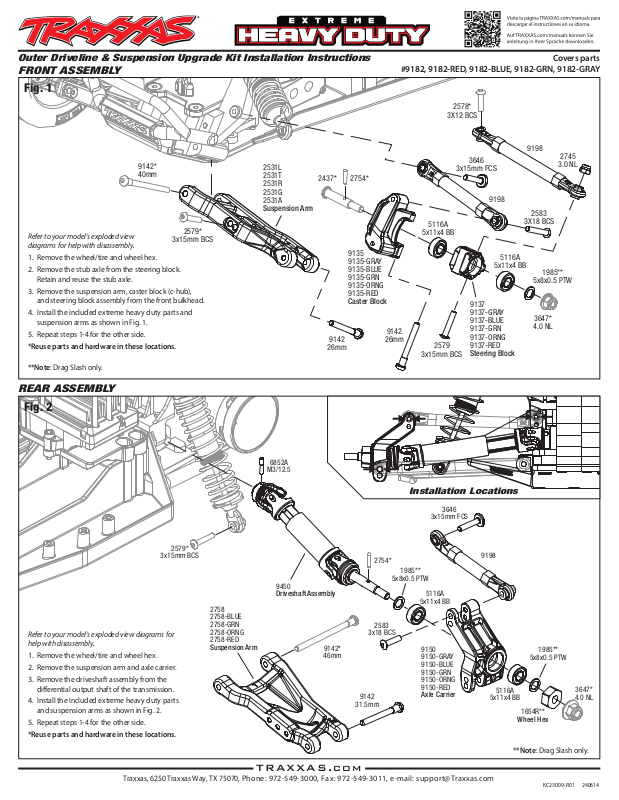

Traxxas 9182 User guide

Outer Driveline & Suspension Upgrade Kit Installation Instructions

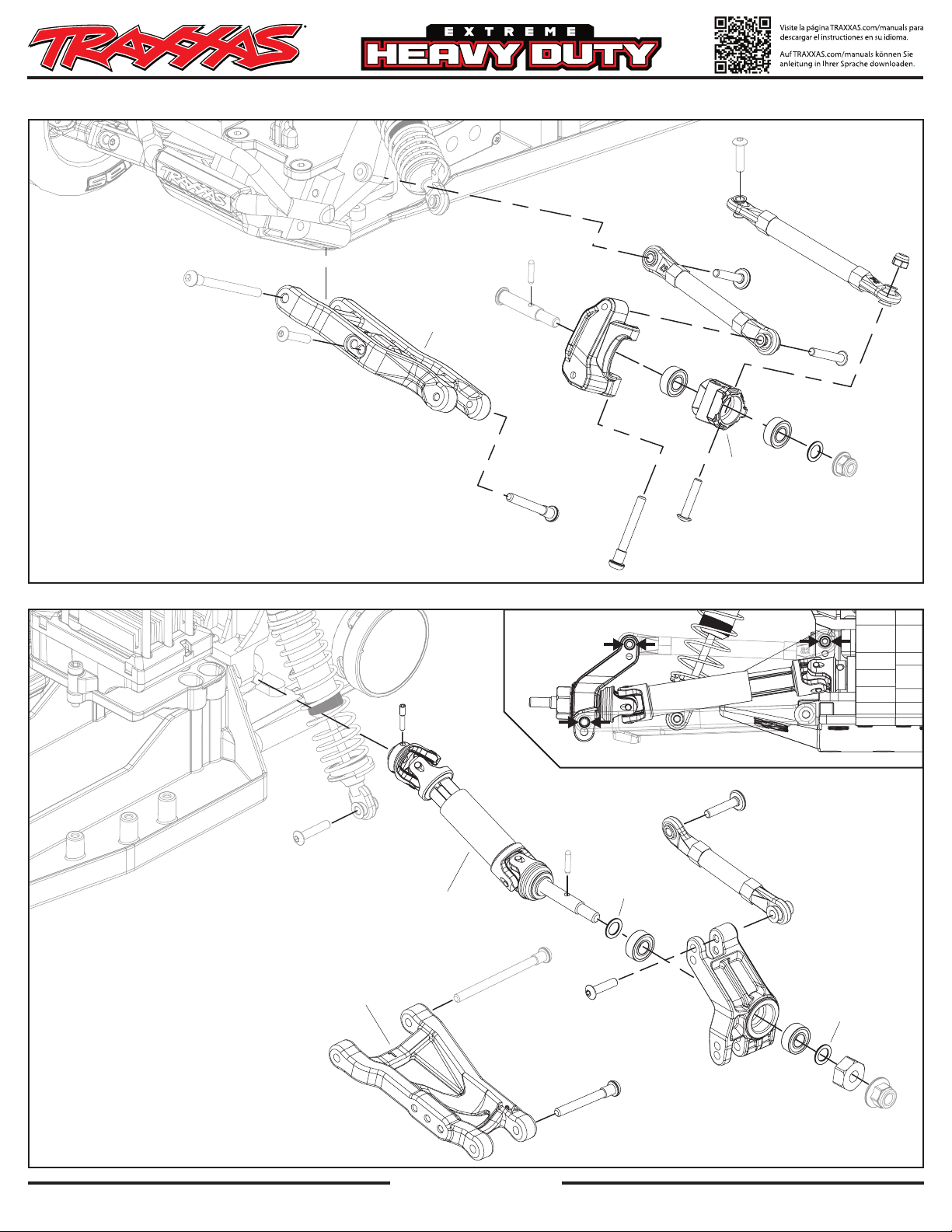

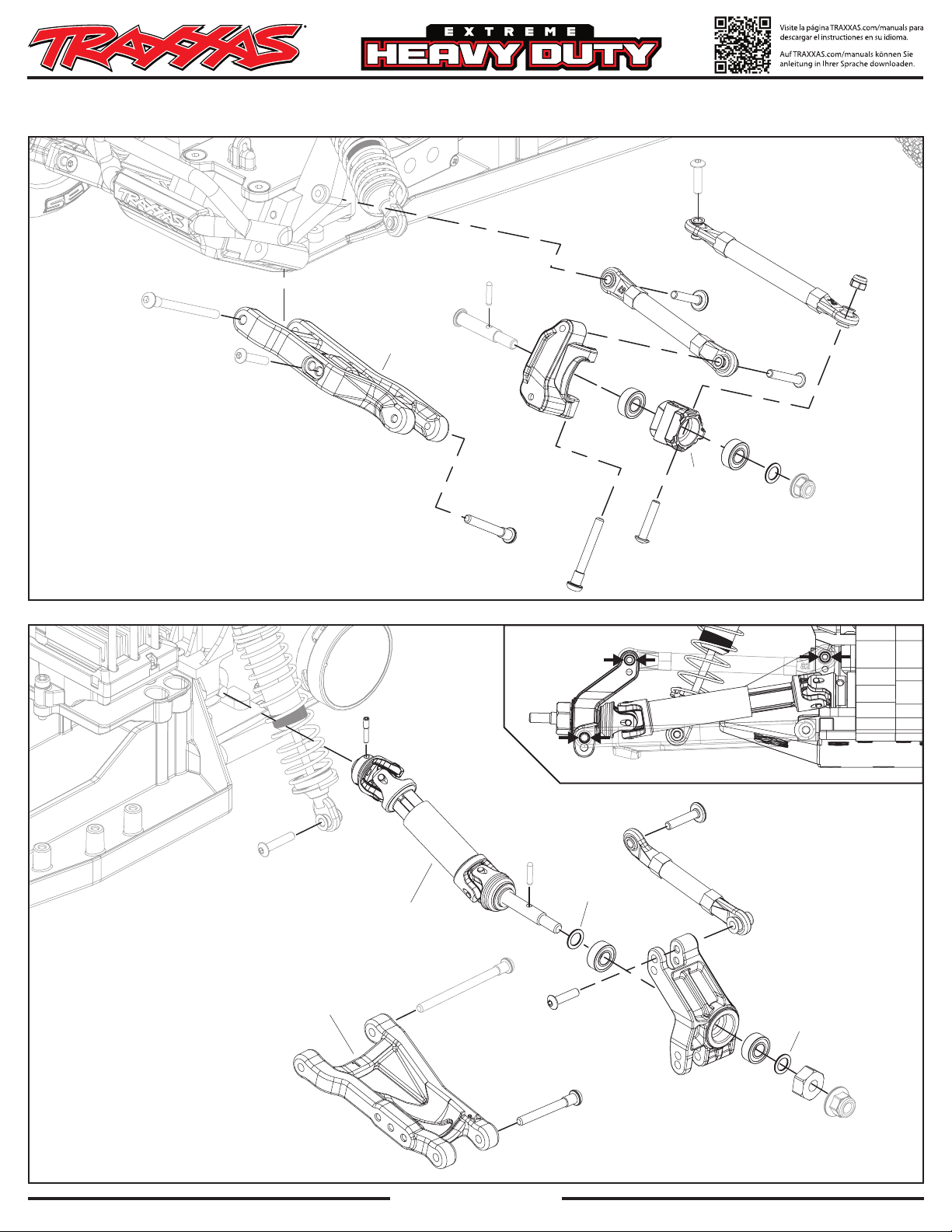

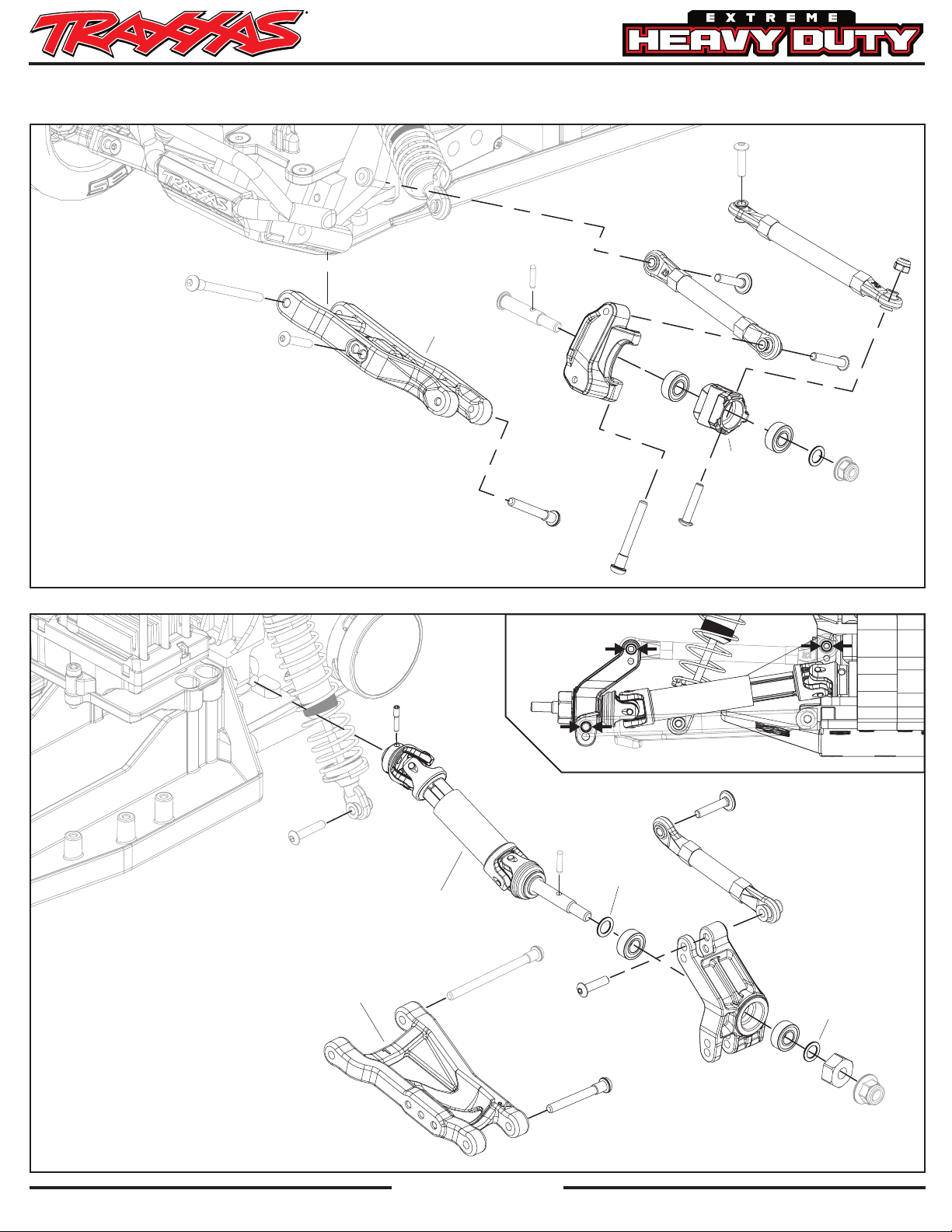

FRONT ASSEMBLY

Fig. 1

Covers parts

#9182, 9182-RED, 9182-BLUE, 9182-GRN, 9182-GRAY

2578*

3X12 BCS

9142*
40mm

Refer to your model’s exploded view
diagrams for help with disassembly.

1.

Remove the wheel/tire and wheel hex.

2.

Remove the stub axle from the steering block.
Retain and reuse the stub axle.

3.

Remove the suspension arm, caster block (c-hub),
and steering block assembly from the front bulkhead.

4.

Install the included extreme heavy duty parts and
suspension arms as shown in Fig. 1.

5.

Repeat steps 1-4 for the other side.

*Reuse parts and hardware in these locations.

**Note: Drag Slash only.

REAR ASSEMBLY

Fig. 2

2579*

3x15mm BCS

2531L
2531T
2531R
2531G
2531A

Suspension Arm

2437*

26mm

9142

2754*

9135
9135-GRAY
9135-BLUE
9135-GRN
9135-ORNG
9135-RED

Caster Block

9142

26mm

5116A

5x11x4 BB

2579

3x15mm BCS

3646

3x15mm FCS

9137
9137-GRAY
9137-BLUE
9137-GRN
9137-ORNG
9137-RED

Steering Block

9198

5116A

5x11x4 BB

9198

2745

3.0 NL

2583

3X18 BCS

1985**

5x8x0.5 PTW

3647*

4.0 NL

3x15mm BCS

Refer to your model’s exploded view diagrams for
help with disassembly.

1.

Remove the wheel/tire and wheel hex.

2.

Remove the suspension arm and axle carrier.

3.

Remove the driveshaft assembly from the
differential output shaft of the transmission.

4.

Install the included extreme heavy duty parts
and suspension arms as shown in Fig. 2.

5.

Repeat steps 1-4 for the other side.

*Reuse parts and hardware in these locations.

2579*

2758
2758-BLUE
2758-GRN
2758-ORNG
2758-RED

Suspension Arm

6852A

M3/12.5

9450

Driveshaft Assembly

9142*
46mm

3x18 BCS

9142

31.5mm

2754*

2583

Installation Locations

3646

3x15mm FCS

1985**

5x8x0.5 PTW

5116A

5x11x4 BB

9150
9150-GRAY
9150-BLUE
9150-GRN
9150-ORNG
9150-RED

Axle Carrier

9198

5116A

5x11x4 BB

1985**

5x8x0.5 PTW

3647*

4.0 NL

1654R**

Wheel Hex

**Note: Drag Slash only.

Traxxas, 6250 Traxxas Way, TX 75070,

TRAXXAS.com

Phone: [phone], Fax: [phone], e-mail: [email protected]

KC23009-R01 240614
