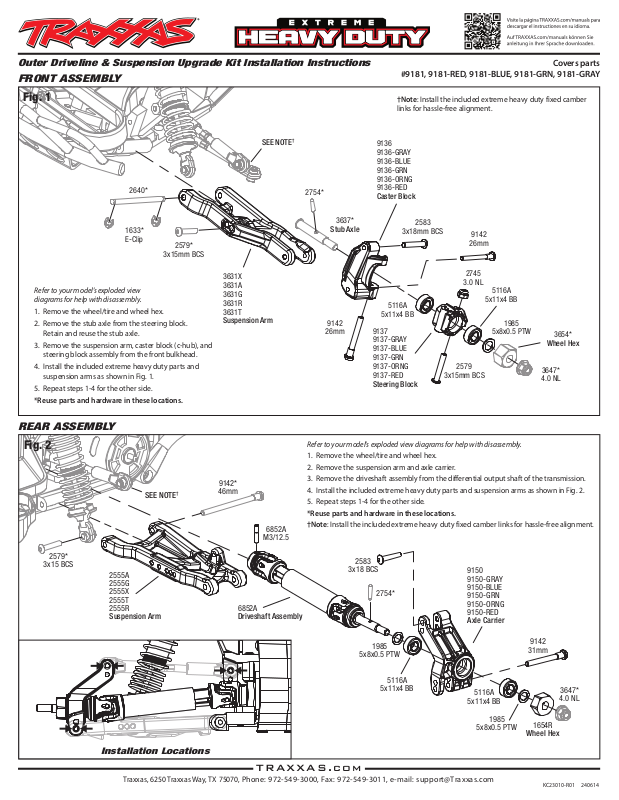

Outer Driveline & Suspension Upgrade Kit Installation Instructions
FRONT ASSEMBLY
Covers parts
#9181, 9181-RED, 9181-BLUE, 9181-GRN, 9181-GRAY

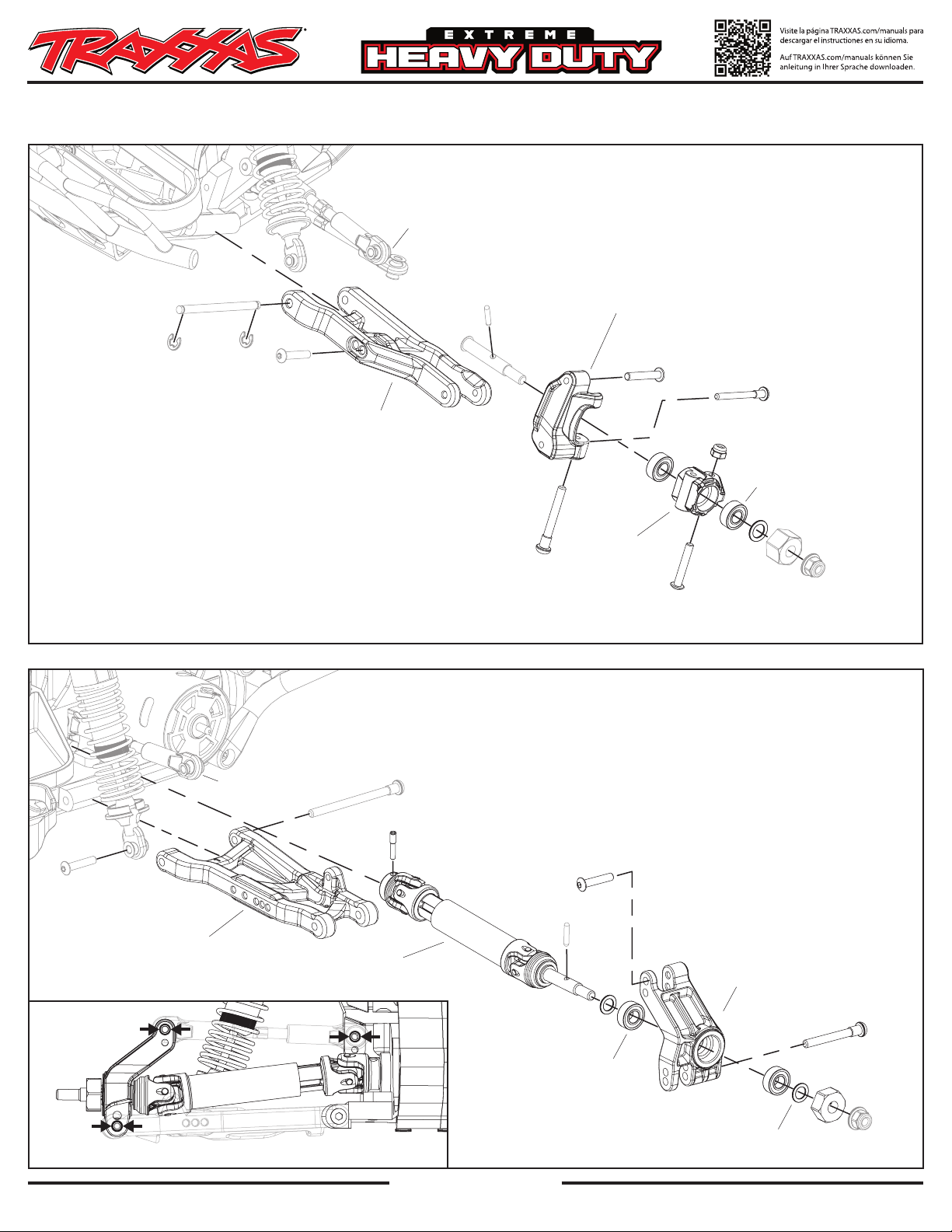

Fig. 1
2640*
1633*
E-Clip
3x15mm BCS
Refer to your model’s exploded view
diagrams for help with disassembly.
1.
Remove the wheel/tire and wheel hex.
2.
Remove the stub axle from the steering block.
Retain and reuse the stub axle.
3.
Remove the suspension arm, caster block (c-hub), and
steering block assembly from the front bulkhead.
4.
Install the included extreme heavy duty parts and
suspension arms as shown in Fig. 1.
5.
Repeat steps 1-4 for the other side.
*Reuse parts and hardware in these locations.
2579*
SEE NOTE
3631X
3631A
3631G
3631R
3631T
Suspension Arm
†Note: Install the included extreme heavy duty fixed camber
links for hassle-free alignment.
†
2754*
3637*
Stub Axle
9142
26mm
9136
9136-GRAY
9136-BLUE
9136-GRN
9136-ORNG
9136-RED
Caster Block
3x18mm BCS
5116A
5x11x4 BB
9137
9137-GRAY
9137-BLUE
9137-GRN
9137-ORNG
9137-RED
Steering Block
2583
9142
26mm
2745
3.0 NL
2579
3x15mm BCS
5116A
5x11x4 BB
1985
5x8x0.5 PTW
3654*
Wheel Hex
3647*
4.0 NL
REAR ASSEMBLY
Fig. 2
2579*
3x15 BCS
SEE NOTE
2555A
2555G
2555X
2555T
2555R
Suspension Arm
Refer to your model’s exploded view diagrams for help with disassembly.
1.
Remove the wheel/tire and wheel hex.
2.
Remove the suspension arm and axle carrier.
3.
9142*
†
46mm
6852A
Remove the driveshaft assembly from the differential output shaft of the transmission.
4.
Install the included extreme heavy duty parts and suspension arms as shown in Fig. 2.
5.
Repeat steps 1-4 for the other side.
*Reuse parts and hardware in these locations.
†Note: Install the included extreme heavy duty fixed camber links for hassle-free alignment.
M3/12.5
2583
3x18 BCS
9150
9150-GRAY
2754*
6852A
Driveshaft Assembly
1985
5x8x0.5 PTW
9150-BLUE
9150-GRN
9150-ORNG
9150-RED
Axle Carrier
9142
31mm
5116A
5x11x4 BB
5116A
5x11x4 BB
1985
5x8x0.5 PTW
Wheel Hex
3647*
4.0 NL
1654R
Installation Locations
Traxxas, 6250 Traxxas Way, TX 75070,
TRAXXAS.com
Phone: 972-549-3000, Fax: 972-549-3011, e-mail: [email protected]
KC23010-R01 240614
Page 2

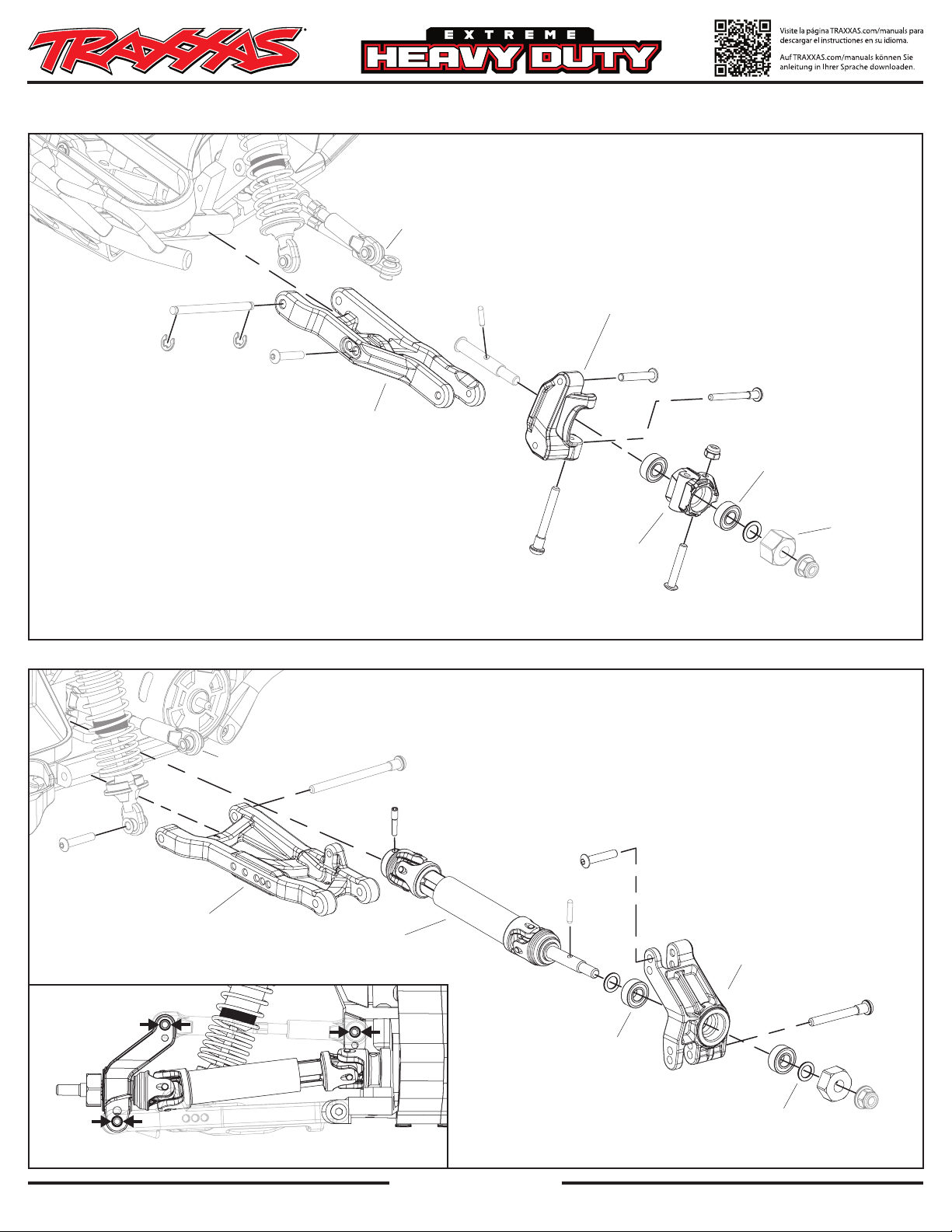

Instructions d’installation de la trousse de mise à niveau de la
chaîne cinématique extérieure et de la suspension
JEU AVANT
Concerne les pièces
#9181, 9181-RED, 9181-BLUE, 9181-GRN, 9181-GRAY
Fig. 1
2640*
1633*
Anneaux de retenue
en forme de E
Voir les diagrammes de vue éclatée si vous avez
besoin d’aide lors du démontage.
1.
Enlevez la roue/le pneu et l‘écrou hexagonale.
2.
Enlevez la porte-fusée de l’arrêtoir de direction.
Conservez et réutilisez la porte-fusée.
3.
Enlevez le bras de suspension, l’arrêtoir de la roulette (moyeu
en C) et l’ensemble de l’arrêtoir de direction de la cloison avant.
4.
Installez les pièces extrêmement résistant et les bras de suspension
inclus comme indiqué à la Fig. 1.
5.
Répétez les étapes 1 à 4 pour l’autre côté.
* Réutilisez le matériel dans ces emplacements.
2579*
BCS de 3 x 15 mm
VOIR NOTE
3631X
3631A
3631G
3631R
3631T
Bras de suspension
†Note: Installez les biellettes de carrossage fixes extrêmement
résistants inclus pour un alignement sans problème.
†
2754*
3637*
La porte-fusée
9142
26 mm
9136
9136-GRAY
9136-BLUE
9136-GRN
9136-ORNG
9136-RED
L’arrêtoir de la roulette
2583
BCS de 3 x 18 mm
5116A
BB de
5 x 11 x 4 mm
9137
9137-GRAY
9137-BLUE
9137-GRN
9137-ORNG
9137-RED
L'arrêtoir de direction
9142
26 mm
2745
NL de 3 mm
5116A
BB de
5 x 11 x 4 mm
PTW de 5 x 8 x 0,5 mm
2579
BCS de 3 x 15 mm
1985
3654*
L‘écrou hexagonale
3647*
NL de 4 mm
JEU ARRIÈRE
Fig. 2
2579*
BCS de 3 x 15 mm
Emplacements d’installation
Traxxas, 6250 Traxxas Way, McKinney, TX 75070,
VOIR NOTE
2555A
2555G
2555X
2555T
2555R
Bras de suspension
Voir les diagrammes de vue éclatée si vous avez besoin d’aide lors du démontage.
1.
Enlevez la roue/le pneu et l‘écrou hexagonale.
2.
Retirez le bras de suspension et le support d’essieu.
3.
Retirez l’ensemble du porte-fusée/d’arbre d’entraînement de l’arbre de
sortie différentiel du carter de transmission..
4.
†
9142*
46 mm
6852A
M3/12,5 mm
6852A
L'ensemble du porte-fusée
Installez les pièces extrêmement résistant et les bras de suspension inclus
comme indiqué à la Fig. 2.
5.
Répétez les étapes 1 à 4 pour l’autre côté.
* Réutilisez le matériel dans ces emplacements.
†Note: Installez les biellettes de carrossage fixes extrêmement résistants inclus
pour un alignement sans problème.
2583
BCS de 3 x 18 mm
2754*
1985
PTW de 5 x 8 x 0,5 mm
5116A
BB de
5 x 11 x 4 mm
9150
9150-GRAY
9150-BLUE
9150-GRN
9150-ORNG
9150-RED
Support d'essieu
5116A
BB de
5 x 11 x 4 mm
1985
PTW de 5 x 8 x 0,5 mm
9142
31 mm
1654R
L‘écrou hexagonale
3647*
NL de 4 mm
TRAXXAS.com
Téléphone : 972-549-3000, Fax : 972-549-3011, Adresse de courriel : [email protected]
Page 3

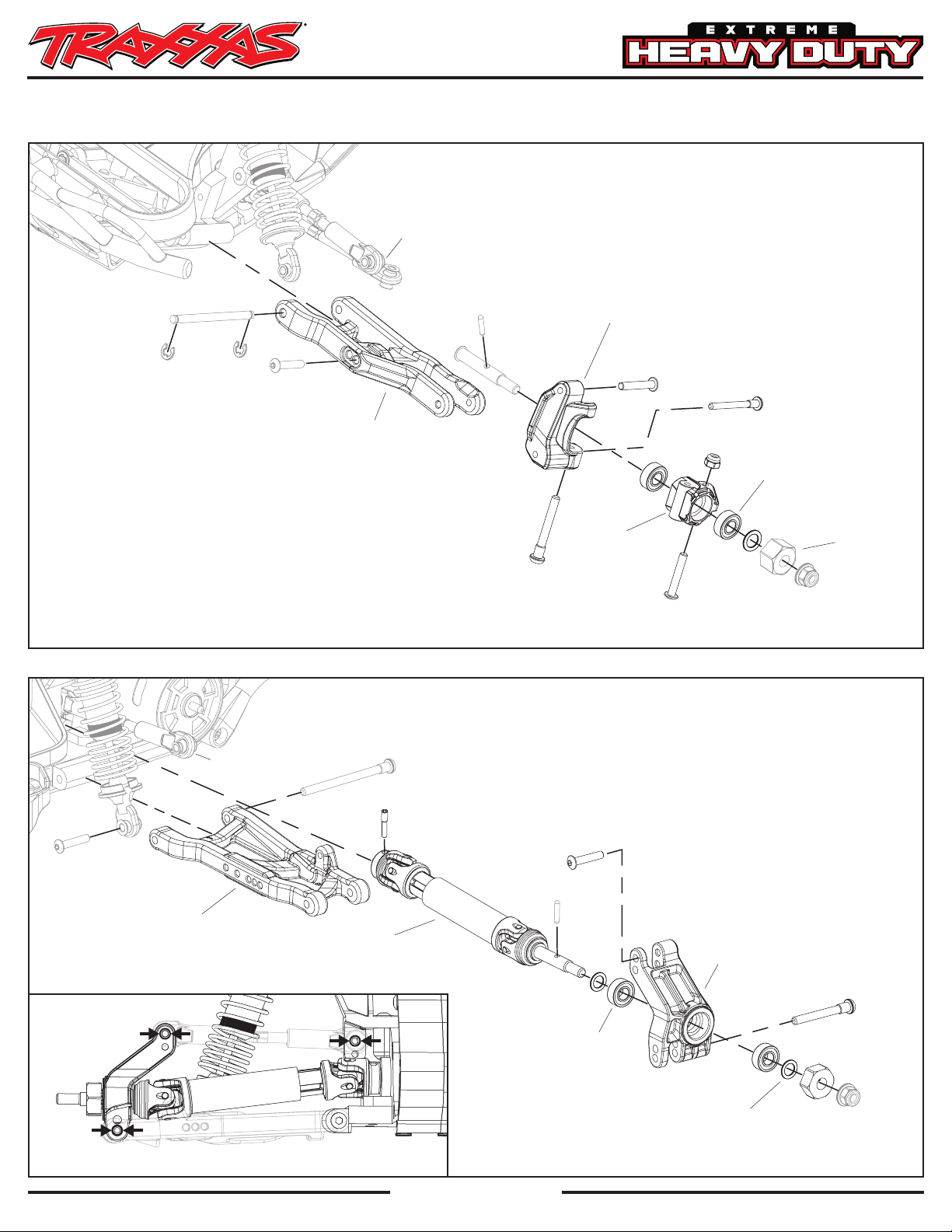

Instrucciones de instalación del juego de actualización de
Unidad hexagonal
suspensión y el sistema de transmisión exterior
ENSAMBLAJE DELANTERO
Cubre piezas
n.° 9181, 9181-RED, 9181-BLUE, 9181-GRN, 9181-GRAY
Fig. 1
2640*
1633*
Gancho en “e”
Consulte los diagramas de vistas ampliadas
para guiarse en el desarmado.
1.
Retire la rueda/neumático y el hexágono de la rueda.
2.
Retire el muñón de eje del bloques de dirección.
Conserve y reutilice el muñón de eje.
3.
Retire el brazo de suspensión, el bloque de ruedas (buje
en C) y el conjunto del bloque de dirección del mamparo
delantero.
4.
Instale las piezas de alta resistencia incluidas y los brazos
de suspensión como se muestra en la Fig.1.
5.
Repita los pasos del 1 a 4 en el otro lado.
*Reutilice las piezas y los accesorios en estas ubicaciones.
2579*
BCS de 3 x 15 mm
CONSULTE
LA NOTA
3631X
3631A
3631G
3631R
3631T
Brazo de suspensión
†Nota: Instale los enlaces de curvatura fijos de alta resistencia
incluidos para una alineación sin complicaciones.
†
2754*
3637*
Muñón del eje
9142
26 mm
9136
9136-GRAY
9136-BLUE
9136-GRN
9136-ORNG
9136-RED
Soporte de rueda
2583
BCS de 3 x 18 mm
5116A
BB de
5 x 11 x 4 mm
9137
9137-GRAY
9137-BLUE
9137-GRN
9137-ORNG
9137-RED
Bloque de dirección
9142
26 mm
2745
NL de 3 mm
5 x 11 x 4 mm
PTW de 5 x 8 x 0,5 mm
2579
BCS de 3 x 15 mm
5116A
BB de
1985
3654*
de rueda
3647*
NL de 4 mm
ENSAMBLAJE TRASERO
Fig. 2
2579*
BCS de 3 x 15 mm
2555A
2555G
2555X
2555T
2555R
Brazo de suspensión
Ubicaciones de instalación
CONSULTE
LA NOTA
Consulte los diagramas de vistas ampliadas para guiarse en el desarmado..
1.
Retire la rueda/neumático y el hexágono de la rueda.
2.
Retire el brazo de suspensión y el soporte de eje.
3.
9142*
†
46 mm
6852A
M3/12,5 mm
6852A
Ensamblaje de eje
de transmisión
Retire el conjunto de eje de transmisión del eje de salida del diferencial de la transmisión.
4.
Instale las piezas de alta resistencia incluidas y los brazos de suspensión como se muestra
en la Fig.2.
5.
Repita los pasos del 1 a 4 en el otro lado.
*Reutilice las piezas y los accesorios en estas ubicaciones.
†Nota: Instale los enlaces de curvatura fijos de alta resistencia incluidos para una alineación
sin complicaciones.
2583
BCS de 3 x 18 mm
2754*
1985
PTW de 5 x 8 x 0,5 mm
5116A
BB de
5 x 11 x 4 mm
9150
9150-GRAY
9150-BLUE
9150-GRN
9150-ORNG
9150-RED
Soporte del eje
5116A
BB de
5 x 11 x 4 mm
1985
PTW de 5 x 8 x 0,5 mm
9142
31 mm
3647*
NL de 3 mm
1654R
Unidad hexagonal
de rueda
Traxxas, 6250 Traxxas Way, McKinney, TX 75070,
TRAXXAS.com
Teléfono: 972-549-3000, Fax: 972-549-3011, correo electrónico: [email protected]
Page 4

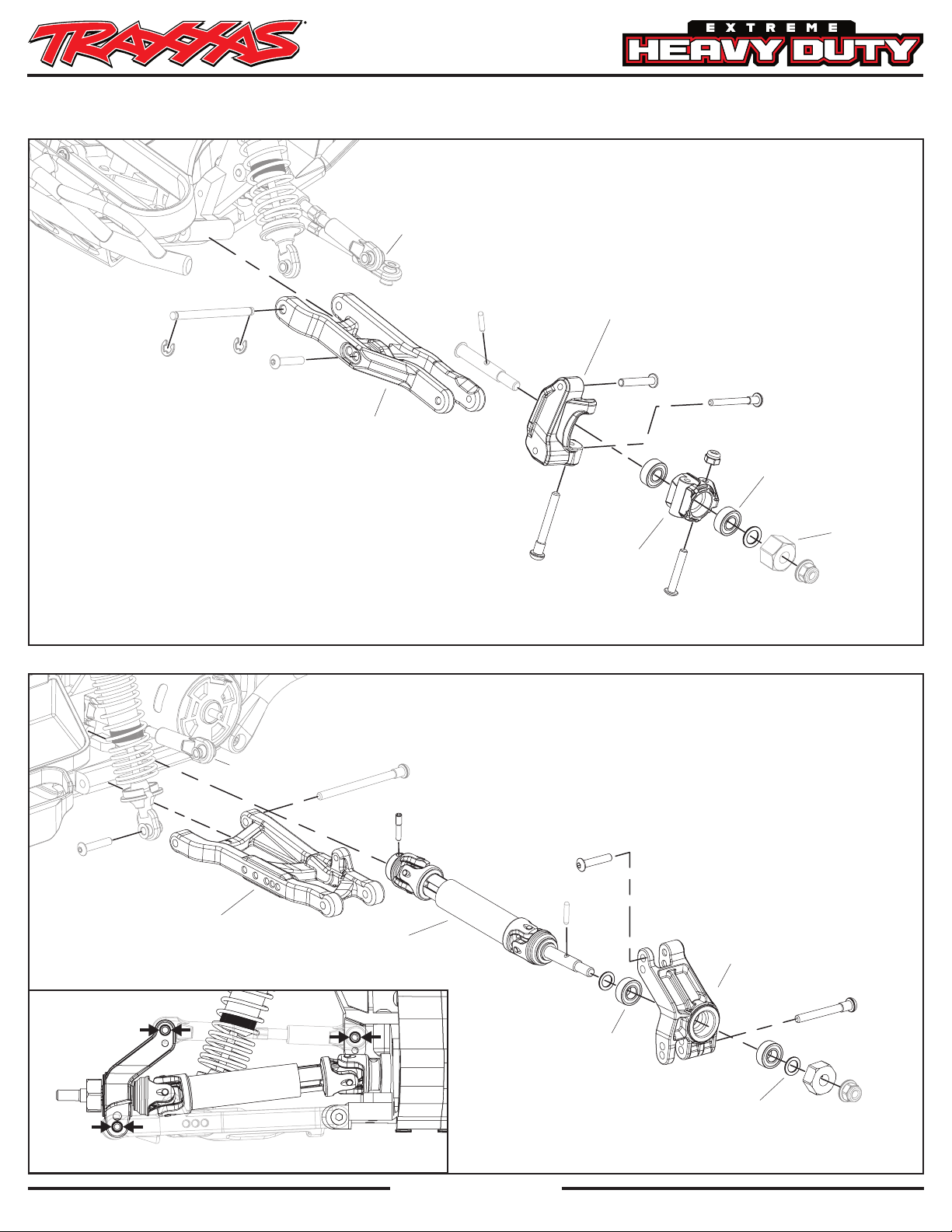

Installationsanleitung - Upgrade-Kit - äußeren Antriebsstrangs und
Sicherungsmutter
die Aufhängung
MONTAGE VORNE
Umfasst Teilenrs.
#9181, 9181-RED, 9181-BLUE, 9181-GRN, 9181-GRAY
Abb. 1
2640*
1633*
E-Clip
3 x 15 mm Halbrundkopfschraube
Genauere Hilfestellung bei der Demontage finden
Sie in den Explosionszeichnungen.
1.
Nehmen Sie das Rad/den Reifen und die Radschraube ab.
2.
Nehmen Sie den Achsschenkel aus dem Steuerblock
heraus. Heben Sie den Achsschenkel zur
Wiederverwendung auf.
3.
Nehmen Sie Querlenker, Nachlaufblock (C-Hub) und
Steuerblock von der Stirnwand ab.
4.
Montieren Sie die mitgelieferten, extrem belastbaren
Teile und den Querlenker wie in Abb. 1 dargestellt.
5.
Wiederholen Sie die Schritte 1 bis 4 für die andere Seite.
*Verwenden Sie Teile und Befestigungsmaterial an diesen
Stellen wieder.
2579*
3631X
3631A
3631G
3631R
3631T
Querlenker
SIEHE HINWEIS
†
2754*
3637*
Achsschenkel
9142
26 mm
†Hinweis: Montieren Sie die mitgelieferten, extrem belastbaren,
festen Sturzstangen zur zuverlässigen Ausrichtung.
9136
9136-GRAY
9136-BLUE
9136-GRN
9136-ORNG
9136-RED
Nachlaufblock
2583
3 x 18 mm
Halbrundkopfschraube
5116A
5 x 11 x 4 mm
Kugellager
9137
9137-GRAY
9137-BLUE
9137-GRN
9137-ORNG
9137-RED
Steuerblock
5116A
5 x 11 x 4 mm
Kugellager
Halbrundkopfschraube
26 mm
2745
3.0 NL
2579
3 x 15 mm
9142
5116A
5 x 11 x 4 mm
Kugellager
1985**
5 x 8 x 0,5 mm
PTFE-Scheibe
Radschraube
3647*
4,0 mm Nylon-
Sicherungsmutter
3654*
MONTAGE HINTEN
Abb. 2
3 x 15 mm
2579*
Halbrundkopfschraube
2555A
2555G
2555X
2555T
2555R
Querlenker
SIEHE HINWEIS
Genauere Hilfestellung bei der Demontage finden Sie in den Explosionszeichnungen.
1.
Nehmen Sie das Rad/den Reifen und die Radschraube ab.
2.
Nehmen Sie Querlenker und Achsträger ab.
3.
9142*
46 mm
†
6852A
M3/12.5
6852A
Antriebswelle
Nehmen Sie die Antriebswelle von der Differenzialwelle des Getriebes ab.
4.
Montieren Sie die mitgelieferten, extrem belastbaren Teile und den Querlenker wie in
Abb. 2 dargestellt.
5.
Wiederholen Sie die Schritte 1 bis 4 für die andere Seite.
*Verwenden Sie Teile und Befestigungsmaterial an diesen Stellen wieder.
†Hinweis: Montieren Sie die mitgelieferten, extrem belastbaren, festen Sturzstangen zur
zuverlässigen Ausrichtung.
2583
3 x 18 mm
Halbrundkopfschraube
2754*
1985**
5 x 8 x 0,5 mm
PTFE-Scheibe
5116A
5 x 11 x 4 mm
Kugellager
9150
9150-GRAY
9150-BLUE
9150-GRN
9150-ORNG
9150-RED
Achsträger
5116A
5 x 11 x 4 mm
Kugellager
1985**
5 x 8 x 0,5 mm
PTFE-Scheibe
9142
31 mm
1654R
Radschraube
3647*
4,0 mm Nylon-
Montagepositionen
Traxxas, 6250 Traxxas Way, McKinney, TX 75070,
TRAXXAS.com
Telefon: +1 972-549-3000, Fax: +1 972-549-3011, E-Mail: [email protected]
