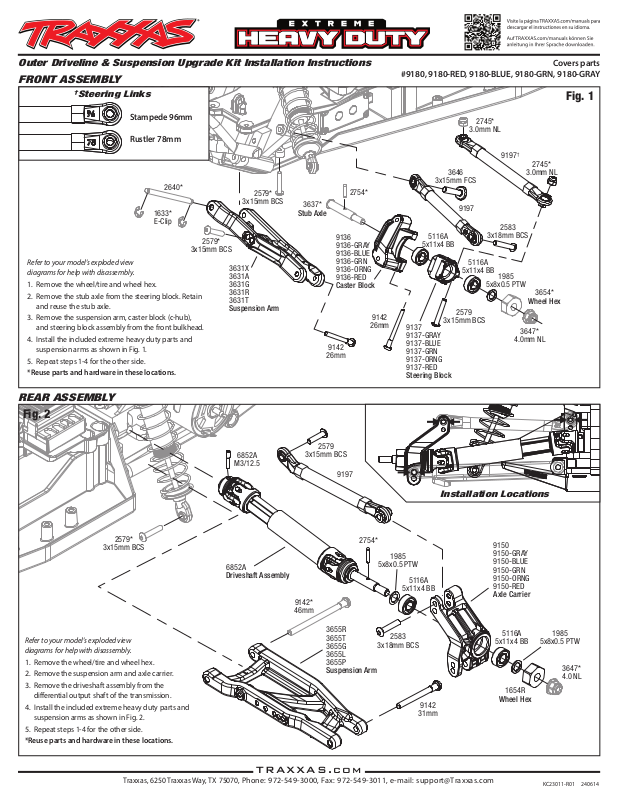

Traxxas 9180 User guide

Outer Driveline & Suspension Upgrade Kit Installation Instructions

FRONT ASSEMBLY

†

Steering Links

Covers parts

#9180, 9180-RED, 9180-BLUE, 9180-GRN, 9180-GRAY

Fig. 1

Stampede 96mm

Rustler 78mm

1633*
E-Clip

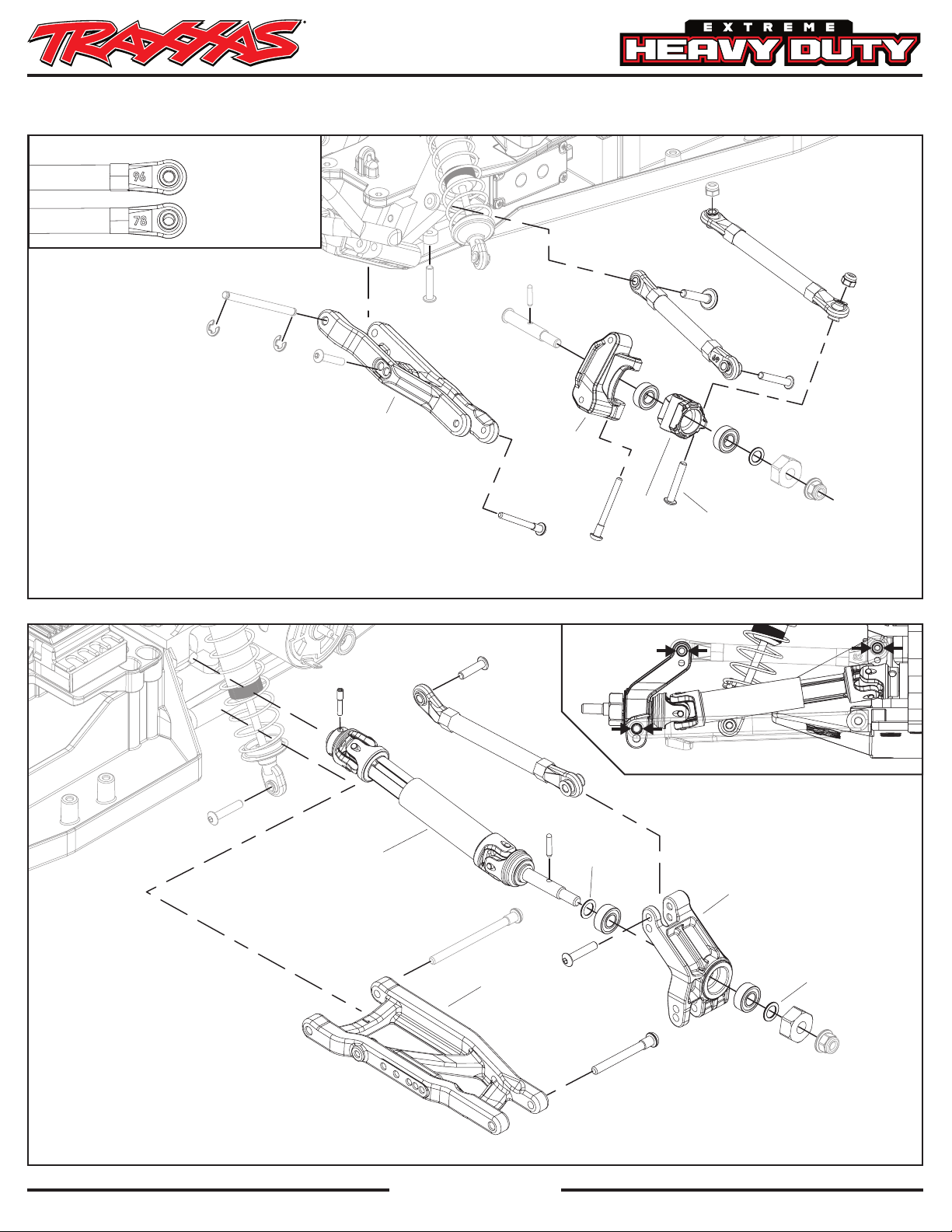

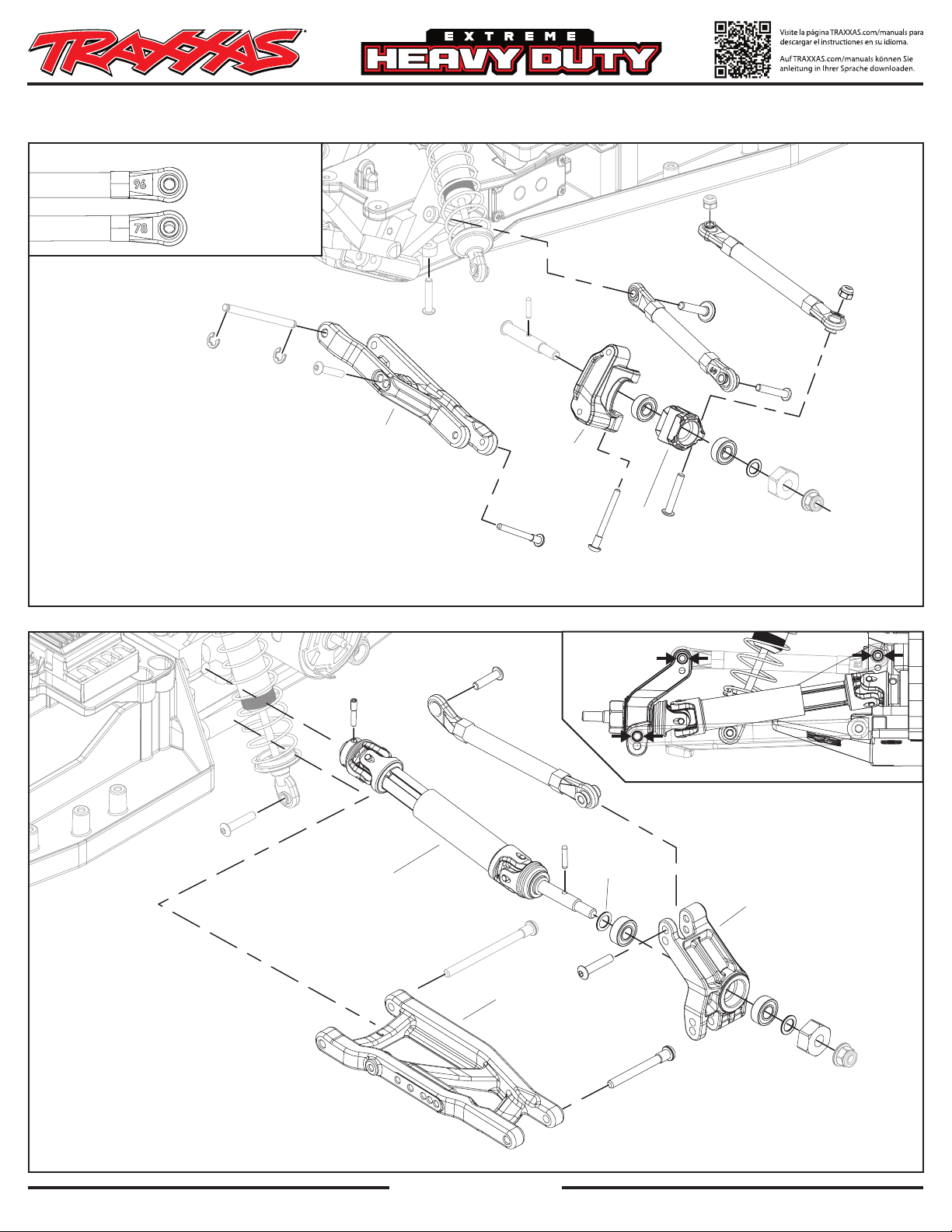

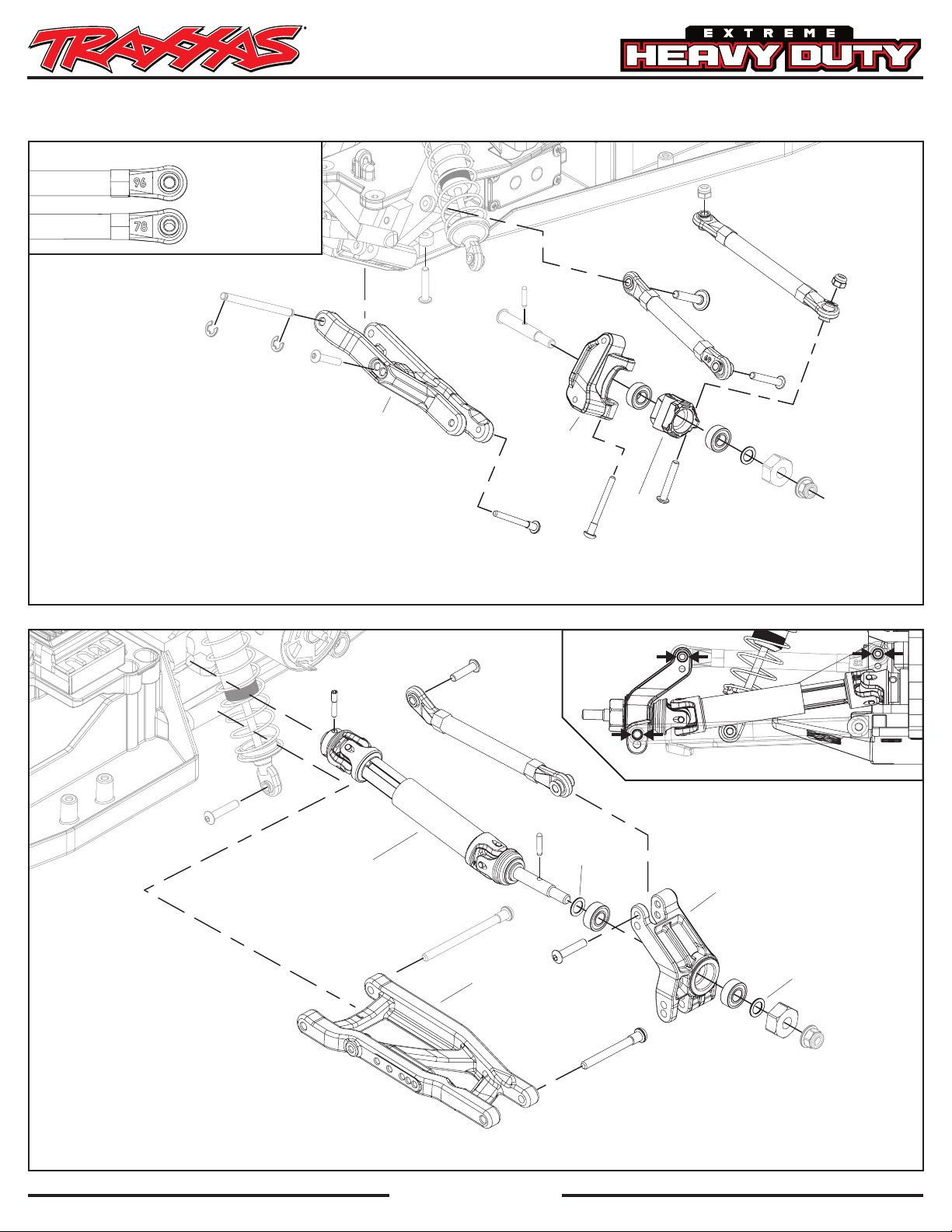

Refer to your model’s exploded view
diagrams for help with disassembly.

1.

Remove the wheel/tire and wheel hex.

2.

Remove the stub axle from the steering block. Retain
and reuse the stub axle.

3.

Remove the suspension arm, caster block (c-hub),
and steering block assembly from the front bulkhead.

4.

Install the included extreme heavy duty parts and
suspension arms as shown in Fig. 1.

5.

Repeat steps 1-4 for the other side.

*Reuse parts and hardware in these locations.

REAR ASSEMBLY

2640*

2579*

3x15mm BCS

2579*

3x15mm BCS

3631X
3631A
3631G
3631R
3631T

Suspension Arm

3637*

Stub Axle

9136
9136-GRAY
9136-BLUE
9136-GRN
9136-ORNG
9136-RED

Caster Block

9142

26mm

2754*

9142

26mm

3x15mm FCS

5116A

5x11x4 BB

9137
9137-GRAY
9137-BLUE
9137-GRN
9137-ORNG
9137-RED

Steering Block

2745*

3.0mm NL

3646

9197

5116A

5x11x4 BB

2579

3x15mm BCS

†

9197

2583

3x18mm BCS

1985

5x8x0.5 PTW

4.0mm NL

2745*

3.0mm NL

3654*

Wheel Hex

3647*

Fig. 2

2579*

3x15mm BCS

Refer to your model’s exploded view
diagrams for help with disassembly.

1.

Remove the wheel/tire and wheel hex.

2.

Remove the suspension arm and axle carrier.

3.

Remove the driveshaft assembly from the
differential output shaft of the transmission.

4.

Install the included extreme heavy duty parts and
suspension arms as shown in Fig. 2.

5.

Repeat steps 1-4 for the other side.

*Reuse parts and hardware in these locations.

6852A

M3/12.5

6852A

Driveshaft Assembly

3x15mm BCS

9142*
46mm

2579

9197

3655R
3655T
3655G
3655L
3655P

Suspension Arm

2754*

1985

5x8x0.5 PTW

5116A

5x11x4 BB

2583

3x18mm BCS

Installation Locations

9142

31mm

9150
9150-GRAY
9150-BLUE
9150-GRN
9150-ORNG
9150-RED

Axle Carrier

5116A

5x11x4 BB

1654R

Wheel Hex

1985

5x8x0.5 PTW

3647*

4.0 NL

Traxxas, 6250 Traxxas Way, TX 75070,

TRAXXAS.com

Phone: [phone], Fax: [phone], e-mail: [email protected]

KC23011-R01 240614
