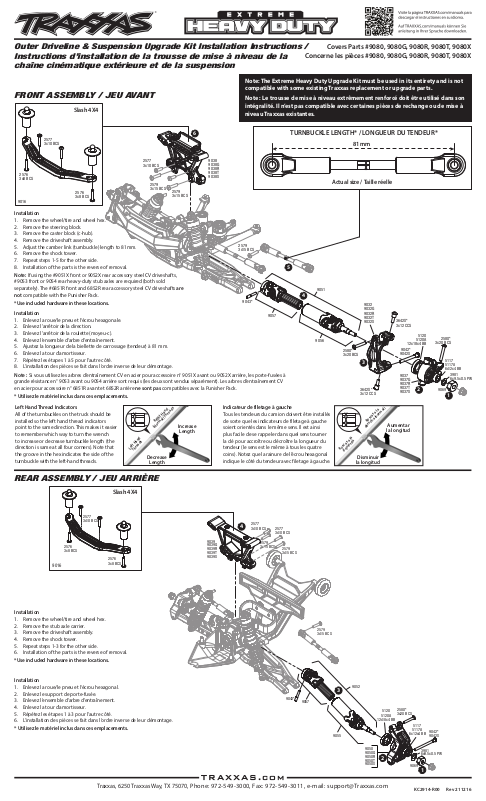

Outer Driveline & Suspension Upgrade Kit Installation Instructions /
Instructions d’installation de la trousse de mise à niveau de la
chaîne cinématique extérieure et de la suspension
Note: The Extreme Heavy Duty Upgrade Kit must be used in its entirety and is not

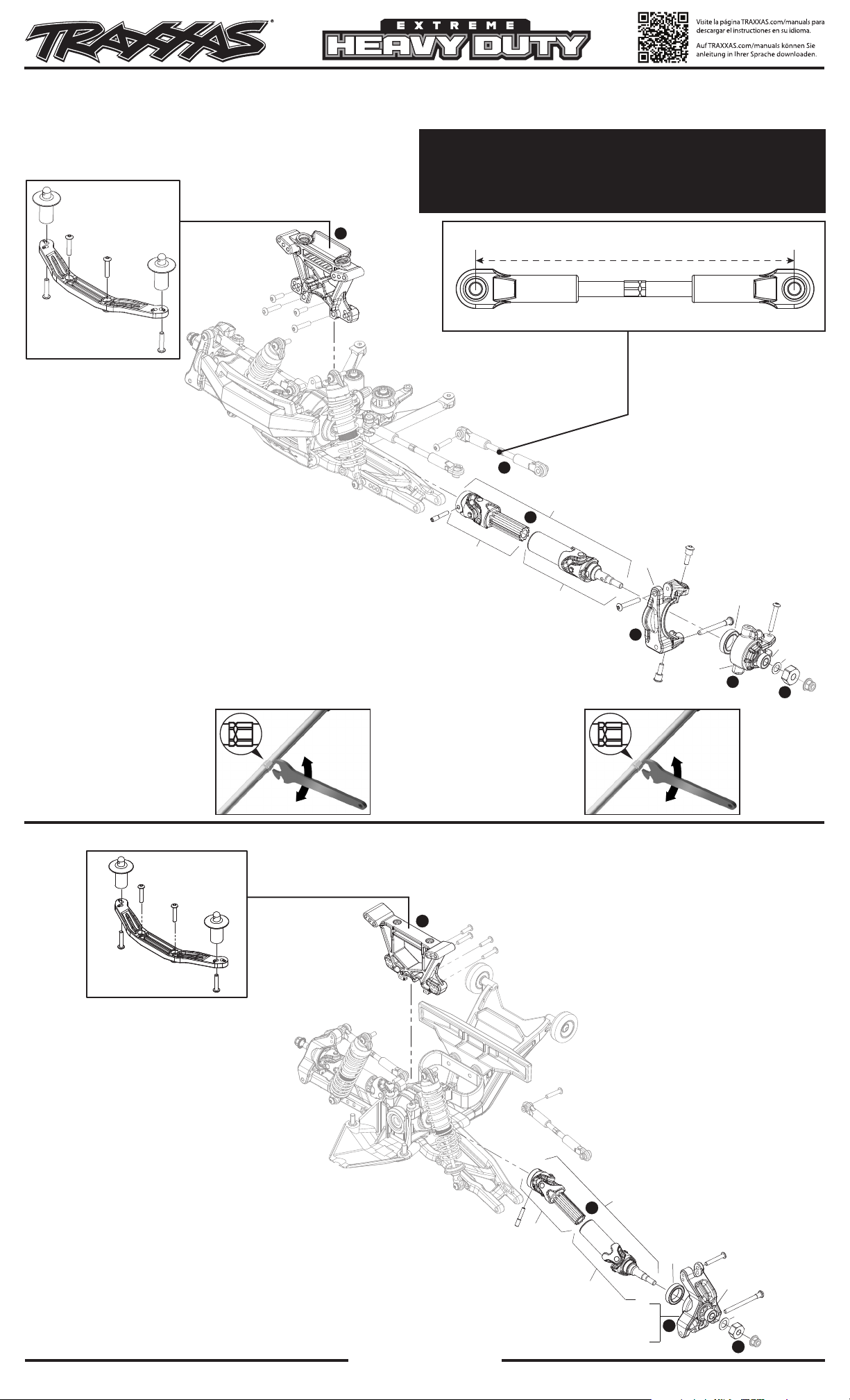

FRONT ASSEMBLY / JEU AVANT
Slash 4X4
compatible with some existing Traxxas replacement or upgrade parts.
Note : Le trousse de mise à niveau extrêmement renforcé doit être utilisé dans son
intégralité. Il n’est pas compatible avec certaines pièces de rechange ou de mise à
niveau Traxxas existantes.
Covers Parts #9080, 9080G, 9080R, 9080T, 9080X
Concerne les pièces #9080, 9080G, 9080R, 9080T, 9080X
2579
3x15 BCS
6
9038
9038G
9038R
9038T
9038X
2576
3x8 BCS
9016
2577
3x10 BCS
2576
3x8 BCS
2577
3x10 BCS
2579
3x15 BCS
Installation
1.
Remove the wheel/tire and wheel hex.
2.
Remove the steering block.
3.
Remove the caster block (c-hub).
4.
Remove the driveshaft assembly.
5.
Adjust the camber link (turnbuckle) length to 81mm.
6.
Remove the shock tower.
7.
Repeat steps 1-5 for the other side.
8.
Installation of the parts is the reverse of removal.
2579
3x15 BCS
Note: If using the #9051X front or 9052X rear accessory steel CV driveshafts,
#9053 front or 9054 rear heavy-duty stub axles are required (both sold
separately). The #6851R front and 6852R rear accessory steel CV driveshafts are
not compatible with the Punisher Pack.
*Use included hardware in these locations.
Installation
1.
Enlevez la roue/le pneu et l‘écrou hexagonale.
2.
Enlevez l’arrêtoir de la direction.
3.
Enlevez l’arrêtoir de la roulette (moyeu-c).
4.
Enlevez l’ensemble d’arbre d’entraînement.
5.
Ajustez la longueur de la biellette de carrossage (tendeur) à 81 mm.
6.
Enlevez la tour d’amortisseur.
7.
Répétez les étapes 1 à 5 pour l’autre côté.
8.
L’installation des pièces se fait dans l’ordre inverse de leur démontage.
9043*
9057
Note : Si vous utilisez les arbres d’entraînement CV en acier pour accessoire n°9051X avant ou 9052X arrière, les porte-fusées à
grande résistance n°9053 avant ou 9054 arrière sont requis (les deux sont vendus séparément). Les arbres d’entraînement CV
en acier pour accessoire n°6851R avant et 6852R arrière ne sont pas compatibles avec la Punisher Pack.
* Utilisez le matériel inclus dans ces emplacements.
Left Hand Thread Indicators
All of the turnbuckles on the truck should be
installed so the left hand thread indicators
point to the same direction. This makes it easier
to remember which way to turn the wrench
to increase or decrease turnbuckle length (the
direction is same at all four corners). Note that
the groove in the hex indicates the side of the
turnbuckle with the left-hand threads.
Left Hand
Threads
Right Hand
(Normal) Threads
Decrease
Length
Increase
Length
Indicateur de filetage à gauche
Tous les tendeurs du camion doivent être installés
de sorte que les indicateurs de filetage à gauche
soient orientés dans le même sens. Il est ainsi
plus facile de se rappeler dans quel sens tourner
la clé pour accroître ou décroître la longueur du
tendeur (le sens est le même à tous les quatre
coins). Notez que la rainure de l’écrou hexagonal
indique le côté du tendeur avec filetage à gauche.
TURNBUCKLE LENGTH* / LONGUEUR DU TENDEUR*
81mm
Actual size / Taille réelle
5
9051
4
9032
9032G
9032R
9056
2580*
3x20 BCS
Roscas a la
izquierda
9032T
9032X
3
3642X*
3x12 CCS
Roscas a la
derecha (normal)
Disminuir
la longitud
Aumentar
la longitud
3642X*
3x12 CCS
9042*
9042X
9037
9037G
9037R
9037T
9037X
5120
5120A
12x18x4 BB
2
2580*
3x20 BCS
9069
5117
5117A
6x12x4 BB
3981
6x9.5x0.5 PW
1
REAR ASSEMBLY / JEU ARRIÈRE
Slash 4X4
2577
3x10 BCS
2576
3x8 BCS
2576
9016
Installation
1.
Remove the wheel/tire and wheel hex.
2.
Remove the stub axle carrier.
3.
Remove the driveshaft assembly.
4.
Remove the shock tower.
5.
Repeat steps 1-3 for the other side.
6.
Installation of the parts is the reverse of removal.
*Use included hardware in these locations.
Installation
1.
Enlevez la roue/le pneu et l‘écrou hexagonal.
2.
Enlevez le support de porte-fusée.
3.
Enlevez l’ensemble d’arbre d’entraînement.
4.
Enlevez la tour d’amortisseur.
5.
Répétez les étapes 1 à 3 pour l’autre côté.
6.
L’installation des pièces se fait dans l’ordre inverse de leur démontage.
* Utilisez le matériel inclus dans ces emplacements.
3x8 BCS
Traxxas, 6250 Traxxas Way, TX 75070,
2577
4
9039
9039G
9039R
9039T
9039X
3x10 BCS
2579
3x15 BCS
2577
3x10 BCS
2579
3x15 BCS
9043*
9057
2579
3x15 BCS
9055
9052
3
5120
5120A
12x18x4 BB
9050
9050G
9050R
2
9050T
9050X
TRAXXAS.com
Phone: 972-549-3000, Fax: 972-549-3011, e-mail: [email protected]
2580*
3x20 BCS
5117
5117A
9042*
6x12x4 BB
9042X
3981
6x9.5x0.5 PW
9069
1
KC2914-R00 Rev 211216
