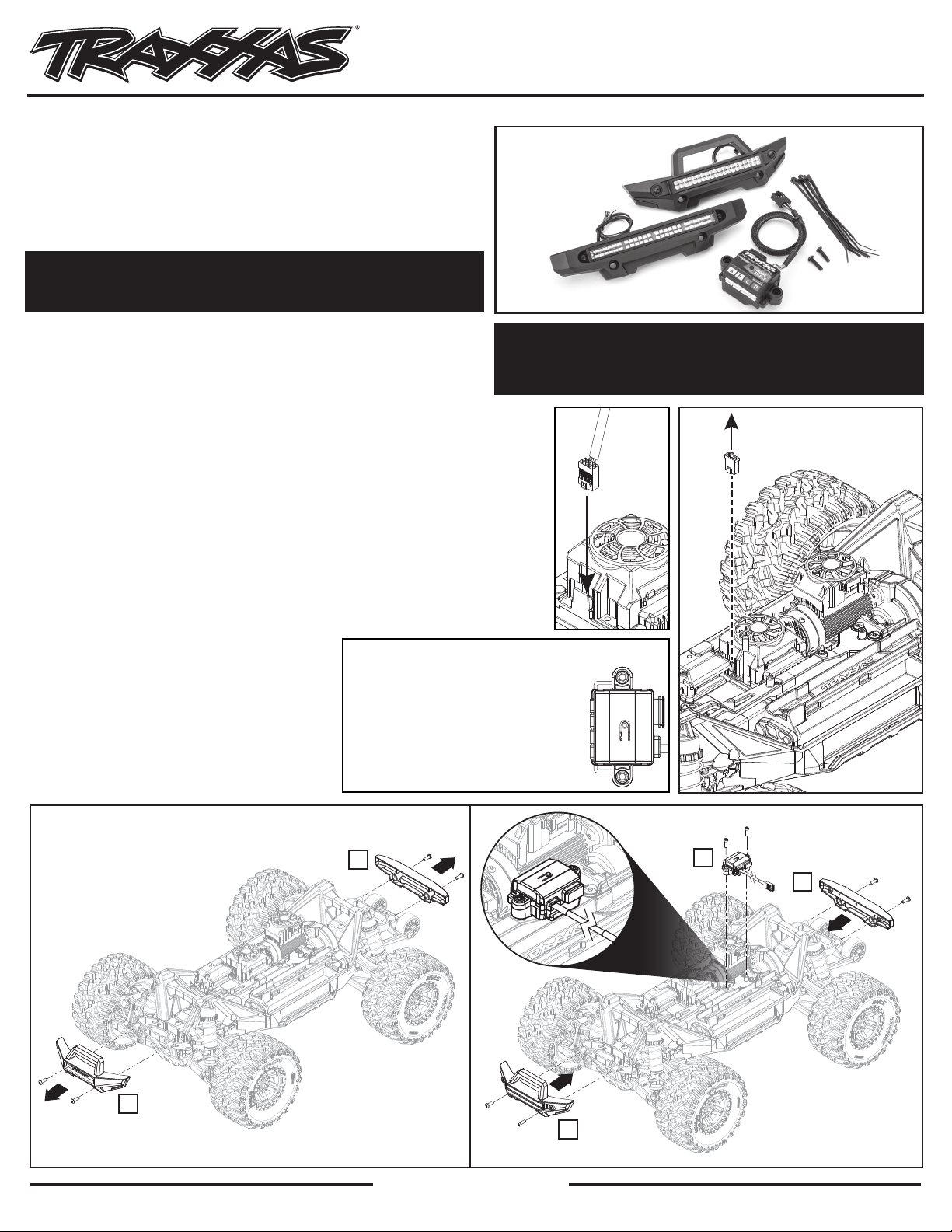

Instrucciones para la instalación del juego de la barra de luces de led
Contenido del juego:
• Amplificador de potencia de alto voltaje
• Tornillos de cabeza semiesférica
de 3 x 12 mm (2)
• Paragolpes delantero con barra de luz led
• Paragolpes trasero con barra de luz led
• Precintos plásticos (8)
¡PRECAUCIÓN! Para evitar daños al control de velocidad electrónico
(ESC) o al amplificador de potencia de alto voltaje, asegúrese de que
las baterías estén desconectadas antes de enchufar el módulo en el ESC.
Herramientas necesarias:
• Llave hexagonal de 1,5 mm
• Llave hexagonal de 2,0 mm
• Llave hexagonal de 2,5 mm
• Pinzas de punta de aguja
Cubre pieza n.° 8990
Fig. 1
Instalación del amplificador de potencia de alto voltaje (Fig. 5):
1. Use pinzas de punta de aguja para retirar la cubierta del puerto de
accesorios del ESC (Fig. 2).
2. Instale el amplificador de potencia de alto voltaje (A) en el chasis de
la camioneta. Verifique que los puertos de conexión A, B, C, D del
amplificador estén orientados hacia el control de velocidad. Asegure con
los tornillos de cabeza semiesférica de 3 x 12 mm (2) incluidos. Consulte el
diagrama de ensamblaje (Fig. 5) y el diagrama de cableado (Fig. 6).
3. Conecte el conector de 8 clavijas del amplificador de potencia de alto voltaje en el
puerto de accesorios del ESC; tenga en cuenta la orientación del conector (Fig. 3). El
amplificador y las luces se encenderán cuando el ESC esté encendido.
Instalación de los paragolpes delanteros y traseros y la barra de luces led (Fig. 5):
Consulte el diagrama de ensamblaje (Fig. 5) y el diagrama de cableado (Fig. 6).
1. Retire los tornillos de cabeza semiesférica de 4 x12 mm (4) para retirar los paragolpes
delanteros y traseros existentes (B, C) del chasis. Conserve y reutilice los tornillos.
2. Instale el nuevo paragolpes delantero con barra de luces led (D) con los tornillos de
cabeza semiesférica de 4 x 12 mm (2) que retiró en el paso 1. Conecte el conector en
el puerto A del amplificador de potencia de alto voltaje (blanco) (Fig. 4).
3. Instale el nuevo paragolpes trasero con barra
de luces led (E) con los tornillos de cabeza
semiesférica de 4 x 12 mm (2) restantes.
4. Conecte los conectores (rojo y azul) en los
puertos del amplificador de potencia de alto
voltaje (conector rojo en C, conector azul en D)
(Fig. 4).
5. Use los precintos plásticos suministrados para
asegurar todo el cableado al chasis (Fig. 6).
Puertos de conexión del
amplicador de potencia de
alto voltaje
Barra de luces led delantera (blanca)
Barra de luces led trasera (luces traseras) (roja)
Barra de luces led trasera (luces de marcha atrás) (azul)
Velineon® VXL-4s (pieza n.° 3465), Velineon® VXL-6s (pieza n.° 3485)
Compatible con los siguientes controles de velocidad
electrónicos Traxxas (se vende por separado):
Velineon® VXL-8s (pieza n.° 3496)
Fig. 2Fig. 3
Cubierta del puerto
de accesorios
Fig. 4
A
B
C
D
Diagrama de ensamblaje
BCS de
4 x 12 mm
B
Traxxas, 6250 Traxxas Way, McKinney, TX 75070, Teléfono: 972-549-3000, Fax: 972-549-3011, correo electrónico: [email protected]
BCS de 4 x 12 mm
C
TRAXXAS.com
BCS de
4 x 12 mm
D
BCS de 3 x 12 mm
A
Fig. 5
BCS de 4 x 12 mm
E
Page 2

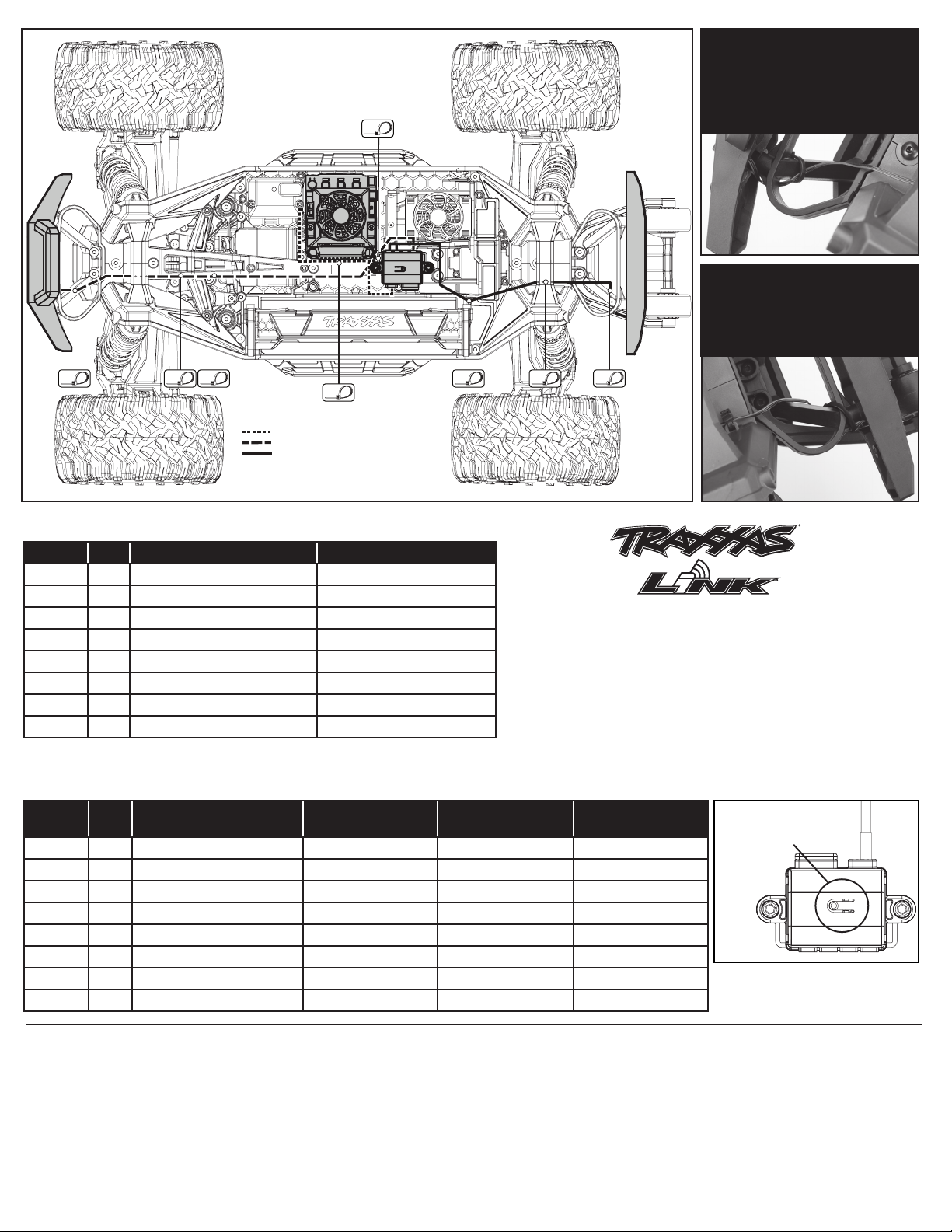

Diagrama de cableado
Fig. 6
Cableado del amplicador de potencia de alto voltaje
Cableado de la barra de luces LED delantera
Cableado de la barra de luces LED trasera
Cableado de barra de luces delantera
• Dirija el cableado desde la barra de
luz delantera debajo de la estructura
del paragolpes.
• Deje el cable un poco suelto para
permitir el movimiento del paragolpes
al conducir.
Cableado de barra de luces trasera
• Dirija el cableado desde la barra
de luz trasera debajo del tornillo
de refuerzo de la estructura del
paragolpes para mantener la
distancia de la carrocería.
Funcionamiento del amplificador de potencia de alto voltaje
Configuración predeterminada: Modo de haz de luz baja
Conector Canal Conexión predeterminada Conguración predeterminada
A 1
B 3
C 5
D 7
Faros delanteros de haz de luz baja Encendido
Faros delanteros de haz de luz alta Apagado
2
No se utiliza
No se utiliza
4
Luces traseras Encendido
Luces de freno Se encienden al frenar
6
Luces de marcha atrás Cuando se da marcha atrás
No se utiliza
8
N/A
N/A
N/A
Cambie la configuración del amplificador de potencia de alto voltaje
y acceda a funciones adicionales mediante la aplicación Traxxas Link
(disponible en Apple App Store
transmisor TQi con el Módulo inalámbrico Traxxas Link (pieza n.° 6511,
Este dispositivo cumple con las normas descritas en la Parte 15 de la FCC y con las normas canadienses RRS-210 de
Industry Canada, las cuales están sujetas a las siguientes condiciones: 1) Este dispositivo no puede causar interferencias dañinas y 2) este dispositivo debe aceptar cualquier interferencia recibida, incluidas interferencias que puedan
causar un funcionamiento no deseado.
App Store es una marca de servicio de Apple Inc. Google Play es una marca comercial de Google Inc.
se vende por separado).
SM
o en Google Play™). Se requiere el
Selección de modo del amplificador de potencia de alto voltaje
Utilice el botón de Selección de modo del amplificador de potencia de alto voltaje para alternar entre los diferentes modos de iluminación (del modo de
haz de luz baja al modo de haz de luz alta al modo diurno).
Conector Canal Conexión predeterminada
A 1
B 3
C 5
D 7
Faros delanteros de haz de luz baja Encendido Apagado Apagado
Faros delanteros de haz de luz alta Apagado Encendido Apagado
2
No se utiliza
No se utiliza
4
Luces traseras Encendido Encendido Apagado
Luces de freno Se encienden al frenar Se encienden al frenar Se encienden al frenar
6
Luces de marcha atrás Cuando se da marcha atrás Cuando se da marcha atrás Cuando se da marcha atrás
No se utiliza
8
Modo de haz de luz
baja
N/A N/A N/A
N/A N/A N/A
N/A N/A N/A
Modo de haz de luz
alta Modo diurno
Botón de
selección
de modo
A
D
B
C
Información de la garantía
La garantía de los componentes electrónicos Traxxas incluye la ausencia de
defectos en los materiales y la mano de obra durante un período de 30 días
a partir de la fecha de compra.
Limitaciones: Cualquier y toda garantía no cubre el reemplazo de piezas
y componentes dañados por abuso, negligencia, uso irrazonable o
inadecuado, colisión, agua o humedad excesiva, químicos, mantenimiento
poco frecuente o inadecuado, accidente, alteración o modificación no
autorizados u otros elementos considerados consumibles. Traxxas no
cubrirá los gastos de envío o transporte del componente defectuoso desde
su localidad hasta nuestra empresa.
Garantía de por vida para el sistema electrónico de Traxxas
Una vez vencido el plazo de la garantía, Traxxas reparará los componentes
electrónicos por una tarifa plana. Visite Traxxas.com/support para obtener
los costos de garantía actuales y gastos. Las reparaciones cubiertas están
limitadas a los componentes no mecánicos que NO se sometieron a
abuso, mala utilización o negligencia. Los productos dañados por abuso
intencional, mala utilización o negligencia pueden estar sujetos a cargos
adicionales. La responsabilidad de Traxxas en ningún caso excederá el
precio real de compra de este producto. Para su reposición, el producto
debe ser devuelto en condición de nuevo, con su embalaje y recibo de
compra desglosado.
