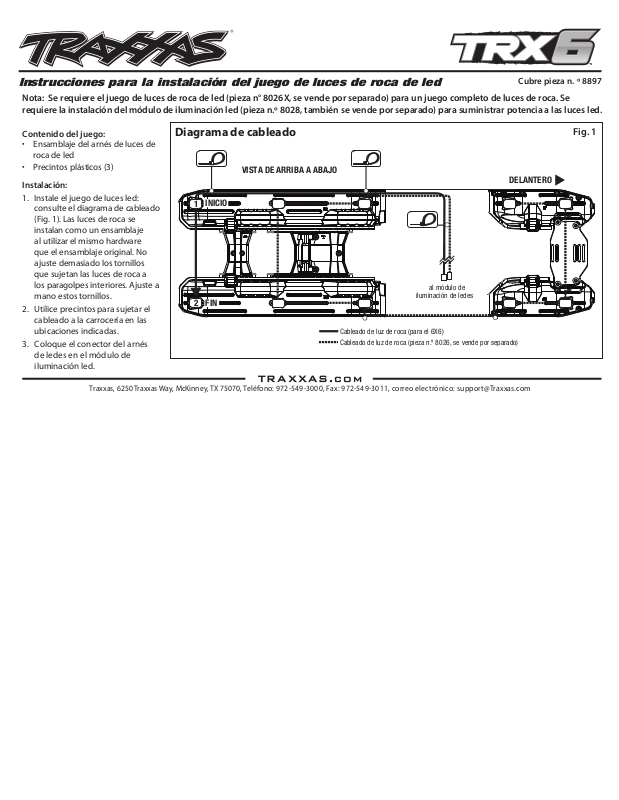

Instrucciones para la instalación del juego de luces de roca de led
Cubre pieza n. º 8897
Nota: Se requiere el juego de luces de roca de led (pieza n° 8026X, se vende por separado) para un juego completo de luces de roca. Se
requiere la instalación del módulo de iluminación led (pieza n.º 8028, también se vende por separado) para suministrar potencia a las luces led.
Contenido del juego:
• Ensamblaje del arnés de luces de
roca de led
• Precintos plásticos (3)
Instalación:
1. Instale el juego de luces led:
consulte el diagrama de cableado
(Fig. 1). Las luces de roca se
instalan como un ensamblaje
al utilizar el mismo hardware
que el ensamblaje original. No
ajuste demasiado los tornillos
que sujetan las luces de roca a
los paragolpes interiores. Ajuste a
mano estos tornillos.
2. Utilice precintos para sujetar el
cableado a la carrocería en las
ubicaciones indicadas.
3. Coloque el conector del arnés
de ledes en el módulo de
iluminación led.
Traxxas, 6250 Traxxas Way, McKinney, TX 75070, Teléfono: 972-549-3000, Fax: 972-549-3011, correo electrónico: [email protected]

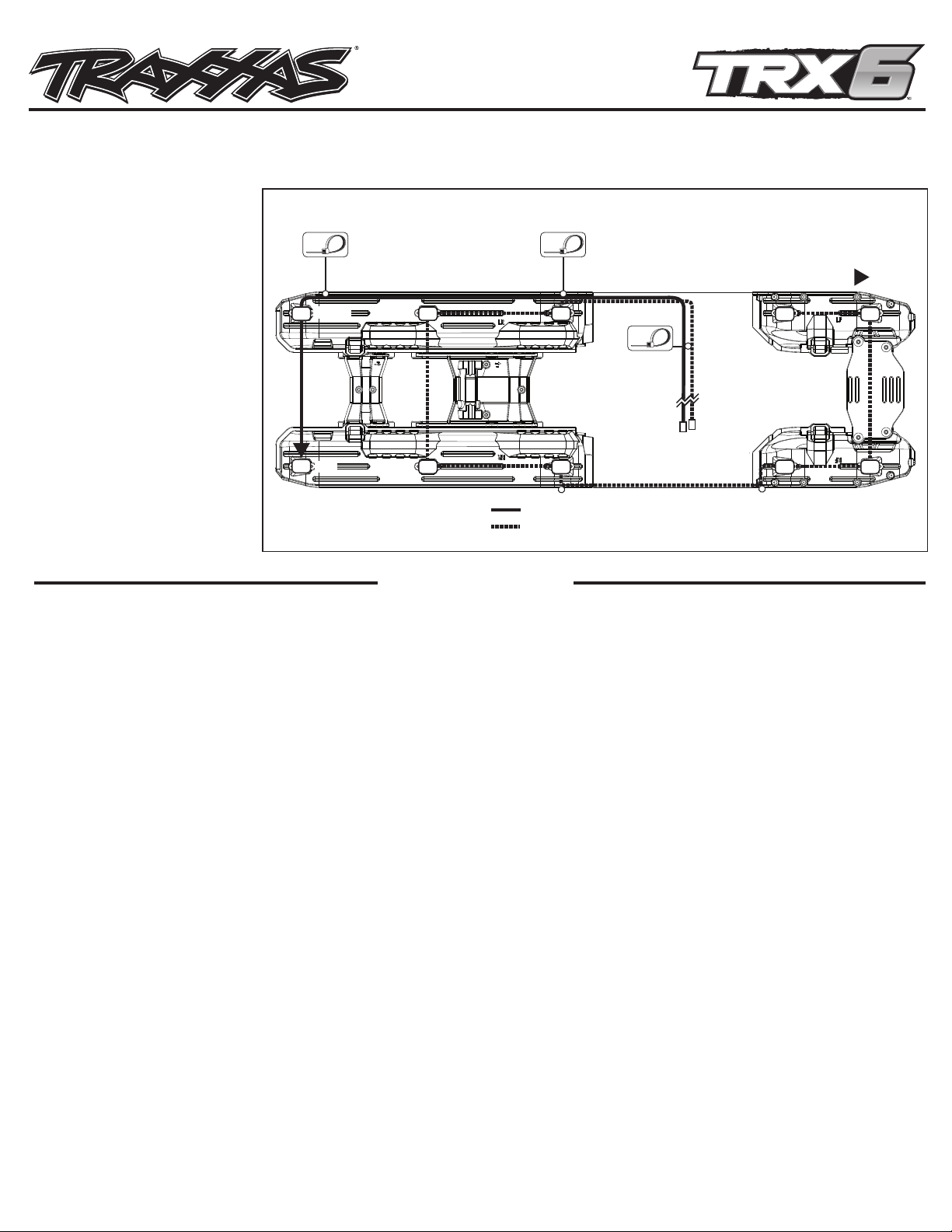

Diagrama de cableado
VISTA DE ARRIBA A ABAJO
INICIO
1
2
FIN
TRAXXAS.com
DELANTERO
al módulo de
iluminación de ledes
Cableado de luz de roca (para el 6X6)
Cableado de luz de roca (pieza n.º 8026, se vende por separado)
Fig. 1
