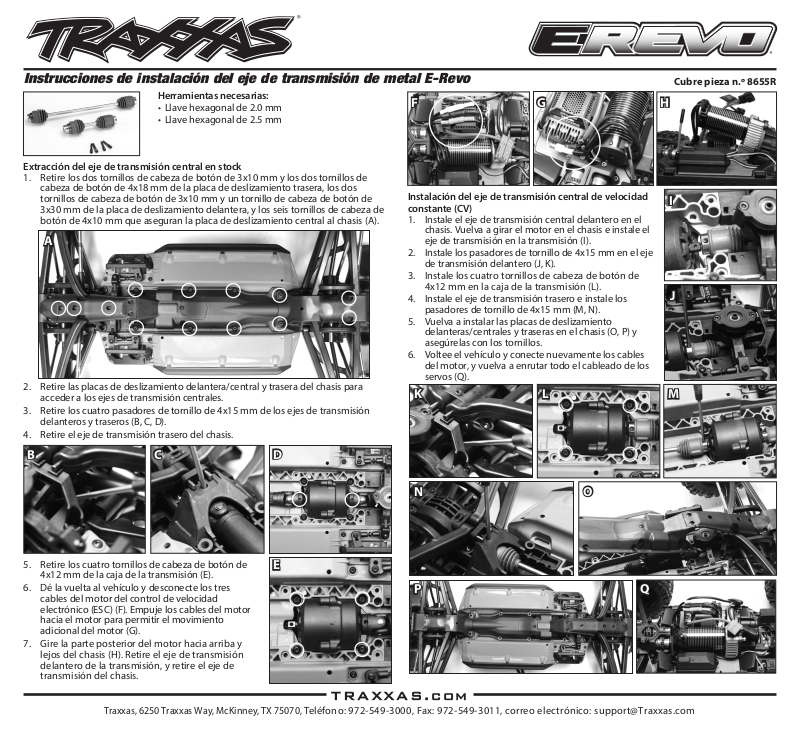

Instrucciones de instalación del eje de transmisión de metal E-Revo

Herramientas necesarias:

• Llave hexagonal de 2.0 mm

• Llave hexagonal de 2.5 mm

Extracción del eje de transmisión central en stock

1. Retire los dos tornillos de cabeza de botón de 3x10mm y los dos tornillos de
cabeza de botón de 4x18mm de la placa de deslizamiento trasera, los dos
tornillos de cabeza de botón de 3x10mm y un tornillo de cabeza de botón de
3x30mm de la placa de deslizamiento delantera, y los seis tornillos de cabeza de
botón de 4x10mm que aseguran la placa de deslizamiento central al chasis (A).

A

2. Retire las placas de deslizamiento delantera/central y trasera del chasis para
acceder a los ejes de transmisión centrales.

3. Retire los cuatro pasadores de tornillo de 4x15mm de los ejes de transmisión
delanteros y traseros (B, C, D).

4. Retire el eje de transmisión trasero del chasis.

B C D

F G

Instalación del eje de transmisión central de velocidad
constante (CV)

1. Instale el eje de transmisión central delantero en el

2. Instale los pasadores de tornillo de 4x15mm en el eje

3. Instale los cuatro tornillos de cabeza de botón de

4. Instale el eje de transmisión trasero e instale los

5. Vuelva a instalar las placas de deslizamiento

6. Voltee el vehículo y conecte nuevamente los cables

K L

chasis. Vuelva a girar el motor en el chasis e instale el
eje de transmisión en la transmisión (I).

de transmisión delantero (J, K).

4x12mm en la caja de la transmisión (L).

pasadores de tornillo de 4x15mm (M, N).

delanteras/centrales y traseras en el chasis (O, P) y
asegúrelas con los tornillos.

del motor, y vuelva a enrutar todo el cableado de los
servos (Q).

Cubre pieza n.º 8655R

H

I

J

M

5. Retire los cuatro tornillos de cabeza de botón de
4x12mm de la caja de la transmisión (E).

6. Dé la vuelta al vehículo y desconecte los tres
cables del motor del control de velocidad
electrónico (ESC) (F). Empuje los cables del motor
hacia el motor para permitir el movimiento
adicional del motor (G).

7. Gire la parte posterior del motor hacia arriba y
lejos del chasis (H). Retire el eje de transmisión
delantero de la transmisión, y retire el eje de
transmisión del chasis.

Traxxas, 6250 Traxxas Way, McKinney, TX 75070,

N

O

E

P Q
