Page 1
MODELO 83124-4
manual del propietario
Page 2
INTRODUCCIÓN
3 ANTES DE
CONTINUAR
4
PRECAUCIONES
DE SEGURIDAD
7

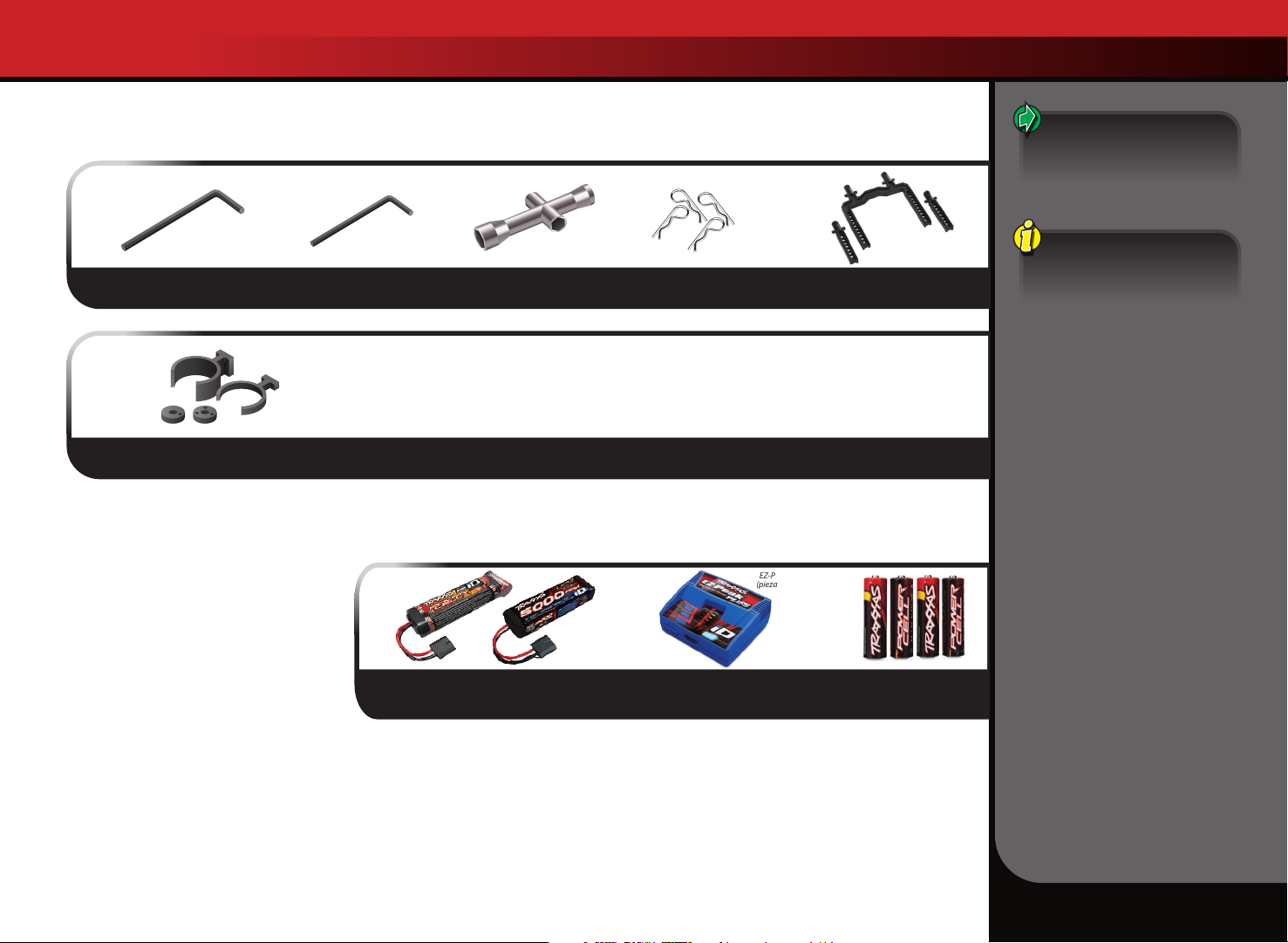

HERRAMIENTAS,
REPUESTOS, Y
EQUIPO REQUERIDO
8

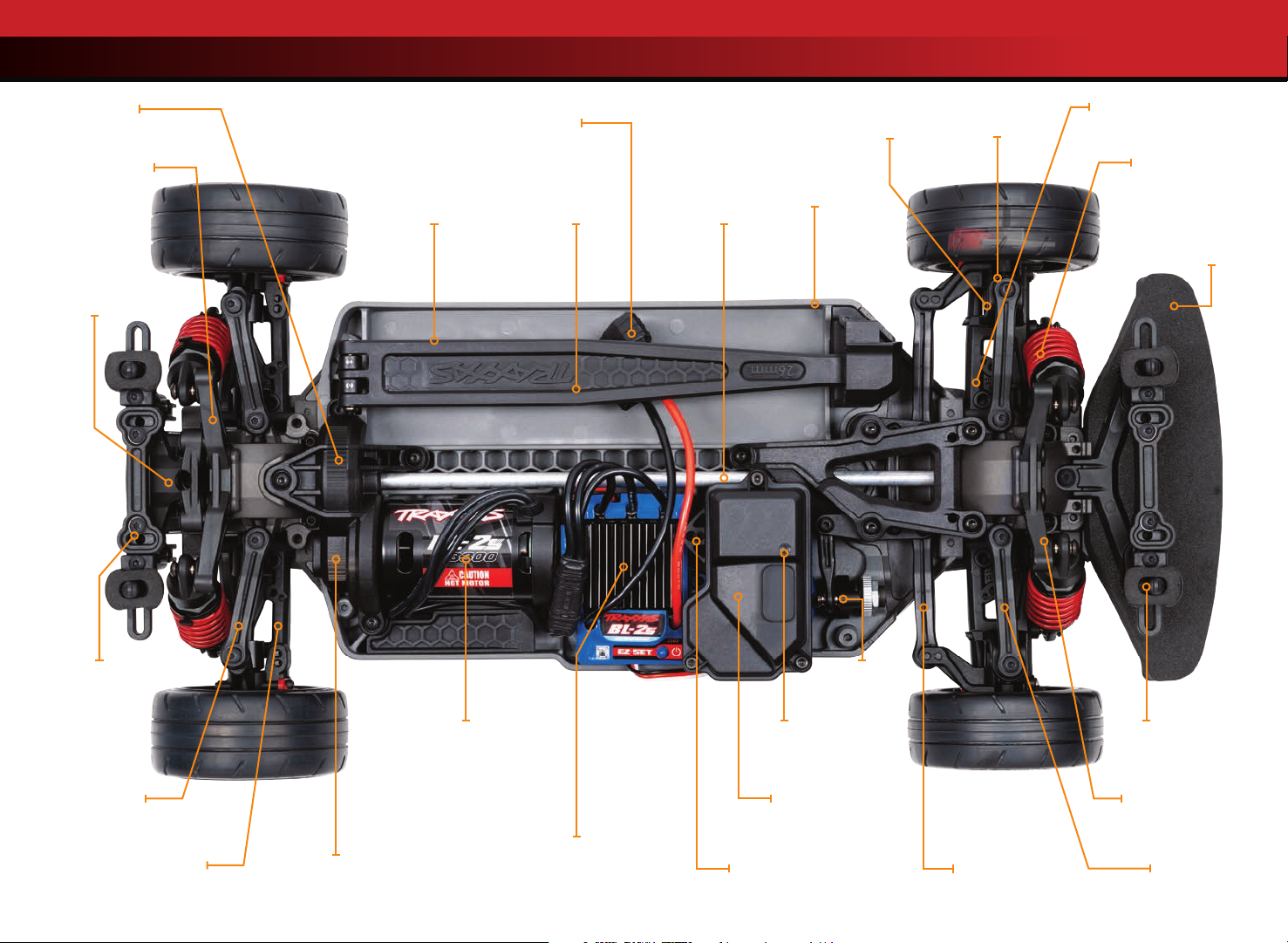

PARTES DEL CHASIS
4-TEC 2.0 AWD

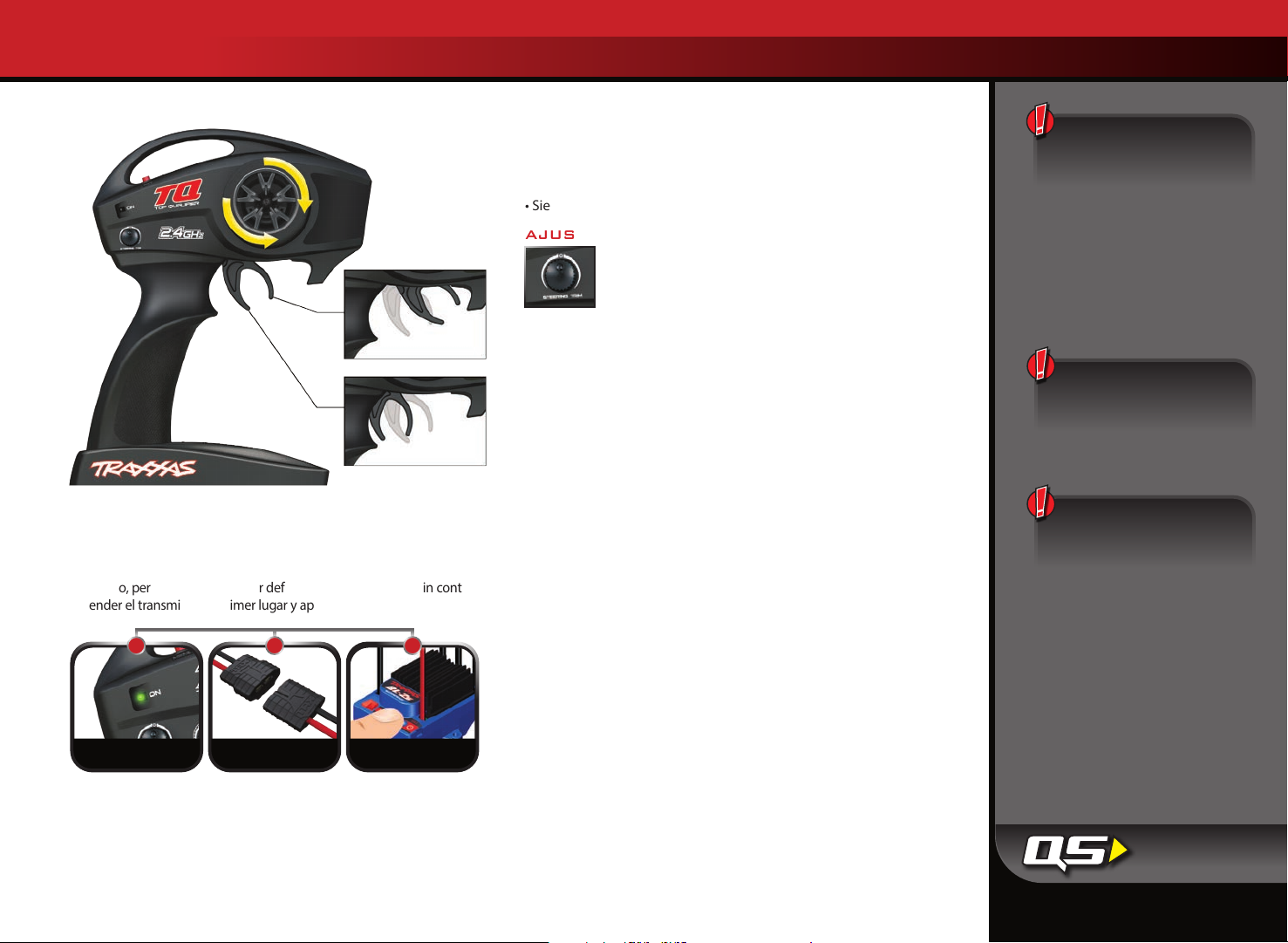

9 INICIO RÁPIDO:
PÓNGASE EN
MARCHA

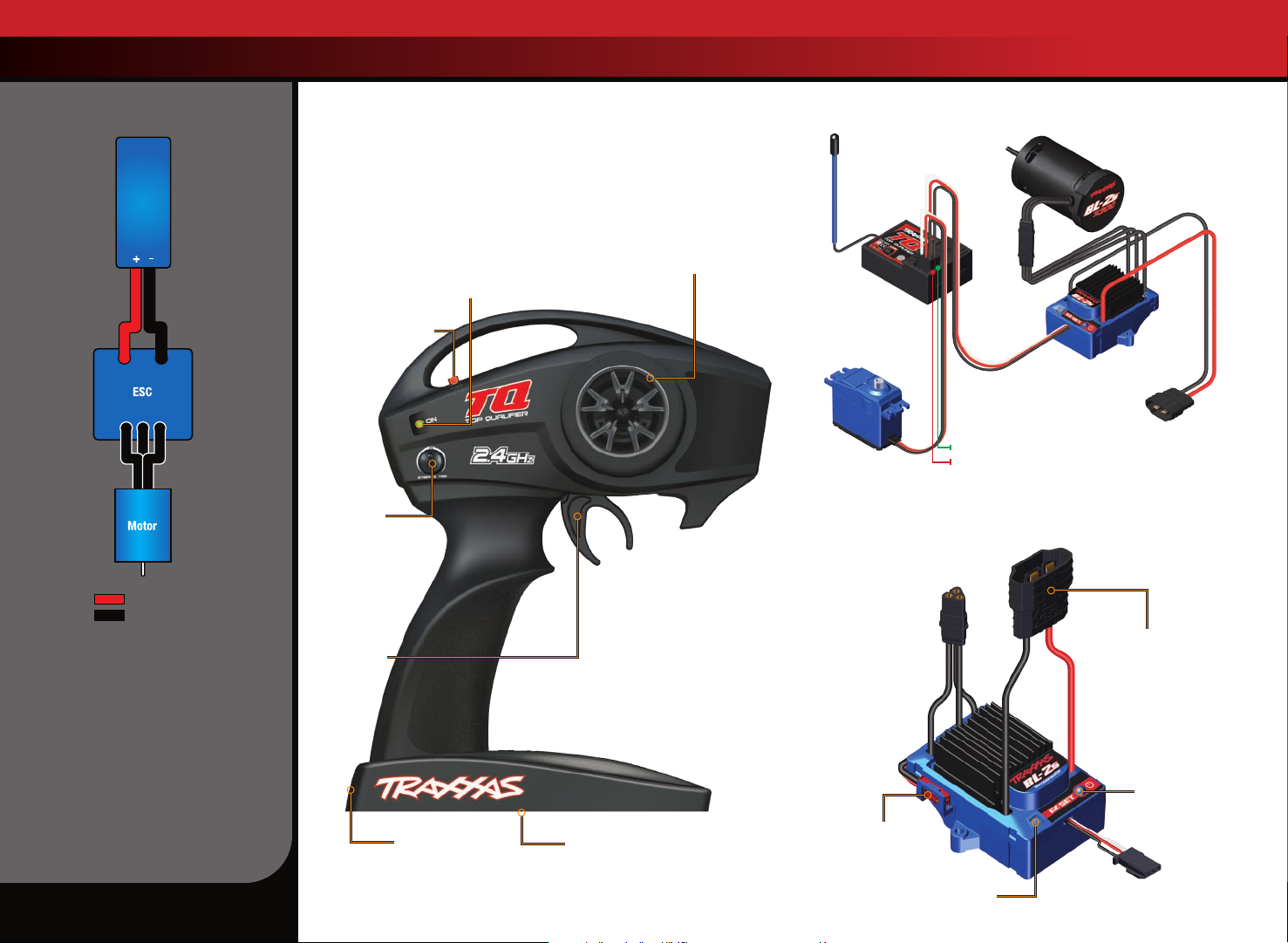

SYSTEMA DE
10
RADIO TQ 2.4 GHz
DE TRAXXAS
AJUSTE DEL
18
CONTROL DE
VELOCIDAD
ELECTRÓNICO
20
CONDUCCIÓN DE SU
MODELO
23 AJUSTE DE SU
MODELO
Gracias por comprar el chasis Traxxas 4-Tec™ 2.0, que es
completamente nuevo desde cero. El chasis combina toques de
diseño interesantes con ingeniería de precisión para crear una
plataforma completamente moderna. Ningún aspecto fue pasado
por alto. El diseño modular rígido utiliza tres módulos de ingeniería
de precisión para proporcionar rigidez sin precedentes y tolerancias
estrechas. El BL-2s™ ESC y el motor 3300 kV proporcionan una
aceleración suave y potencia. Un sistema de dirección en todas las
ruedas impulsado por un eje altamente eciente funciona sobre
rodamientos sellados y brinda la mayor capacidad de respuesta.
La exclusiva estructura de carrocería ajustable Traxxas (patente
pendiente) permite la instalación fácil de populares estilos de
carrocería de 200 mm y la distancia entre ejes es ajustable para
un renamiento adicional del ajuste de la carrocería. No es
solo nuestro chasis más ajustable de la historia; ¡sino que está
construido para ser conducido!
Sabemos que está entusiasmado por poner en marcha a su nuevo
modelo, pero es muy importante que se tome algunos momentos
para leer el Manual del propietario
.
Contiene las instrucciones que
necesitará para manejar y mantener su modelo de manera tal que
pueda disfrutarlo durante muchos años
.
Este manual contiene
todos los procedimientos de conguración y manejo necesarios
que le permitirán liberar el potencial de rendimiento que los
ingenieros de Traxxas diseñaron para su modelo.
Incluso si es un
entusiasta experimentado en R/C, es importante que lea y siga los
procedimientos incluidos en este manual.
Gracias nuevamente por elegir a Traxxas. Trabajamos duro cada día para
garantizar que usted reciba la satisfacción del cliente del nivel más alto
posible. Realmente deseamos que disfrute de su nuevo modelo!
Soporte técnico de Traxxas
El soporte técnico de Traxxas lo acompaña en
cada paso del camino. RConsulte la siguiente
página para averiguar cómo comunicarse con
nosotros y cuáles son las opciones de soporte
técnico disponibles.
Inicio Rápido
Este manual incluye un enlace de inicio
rápido que describe los procedimientos necesarios para
poner en marcha su modelo en el menor tiempo posible. Si
es un entusiasta experimentado en R/C, lo encontrará útil
y ágil. Asegúrese de leer el resto del manual para aprender
acerca de los procedimientos importantes de seguridad,
mantenimiento y ajuste. Para comenzar, vaya a la página 9.
REGISTRO DE SU MODELO
Para poder ayudarlo mejor como nuestro cliente,
registre su producto en línea en Traxxas.com/register
dentro de un período de 10 días desde la compra.
Traxxas.com/register
MANTENIMIENTO
28
DE SU MODELO
2 • TRAXXAS
Conformidad con la FCC
El presente dispositivo contiene un módulo que cumple con los límites para un dispositivo digital Clase B, según se describe en la Parte 15 de las normas de la FCC (Federal Communications
Commission, Comisión Federal de Comunicaciones). Su operación se encuentra sujeta a las siguientes dos condiciones: 1) Este dispositivo no puede causar interferencias dañinas y (2) este
dispositivo debe aceptar cualquier interferencia recibida, incluidas interferencias que puedan causar un funcionamiento no deseado.
Los límites de un dispositivo Clase B se encuentran diseñados para ofrecer protección razonable contra interferencias dañinas en ambientes residenciales. Este producto genera, usa y puede
irradiar ondas de radiofrecuencia y, si no se lo opera de acuerdo con las instrucciones, puede causar interferencia dañina para las radiocomunicaciones. Se informa al usuario que los cambios y
modicaciones que no hayan sido expresamente aprobados por los organismos pertinentes anularán la autoridad del usuario de usar el equipo.
Canada, Industry Canada (IC)
Este equipo digital clase B cumple con las normas canadienses ICES-003 y RSS-210. Este dispositivo cumple con las normas exentas de licencia de Industry Canada. Su operación se encuentra sujeta
a las siguientes dos condiciones: Este dispositivo podría no causar interferencia, y debe aceptar cualquier interferencia, incluida la que pueda causa el funcionamiento no deseado del dispositivo.
Declaración sobre exposición a la radiofrecuencia (RF)
Este equipo cumple con los límites de exposición a la radiofrecuencia establecidos por la FCC y la Industry Canada para un entorno en el que no hay control. Este equipo se debe instalar y se debe
operar a una distancia de 20 cm, como mínimo, entre el radiador y usted o cualquier espectador, y no se debe colocar ni operar conjuntamente con cualquier otra antena o transmisor.
Sistema de radio TQ
Frecuencia de operación: 2406~2453 MHz
Potencia máxima de radiofrecuencia: Potencia máxima de pico -1 dBm
Conector de alta corriente de Traxxas
Frecuencia de operación: 13.56 MHz
Potencia máxima de radiofrecuencia: Potencia máxima de pico -29.27 dBuA/m a 10 m
Page 3
ANTES DE CONTINUAR
Lea detenidamente y siga todas las instrucciones que se incluyen en
este y en cualquier material adjunto para evitar daños graves en su
modelo. El incumplimiento de estas instrucciones se considerará
abuso o negligencia.
Antes de utilizar su modelo, consulte todo el manual y revise su modelo
detenidamente. Si, por algún motivo, considera que no es lo que desea,
no continúe de ninguna forma. Su distribuidor no puede aceptar de
ninguna manera un modelo para devolución o cambio si este se ha
puesto en marcha.
ADVERTENCIA, CONSEJOS ÚTILES Y REFERENCIAS
CRUZADAS
En este manual encontrará advertencias y consejos útiles identicados
con los siguientes íconos. ¡Léalos!
Una advertencia importante acerca de la seguridad
personalode cómo evitar dañar su modelo y los
componentesrelacionados.
Consejo especial de Traxxas para facilitar las cosas y lograr
mayor diversión.
Lo remite a una página con un tema relacionado.
SOPORTE
Si tiene preguntas acerca de su modelo o su funcionamiento,
llame a la línea gratuita del Soporte técnico de Traxxas:
1-888-TRAXXAS (1-888-872-9927)*
El soporte técnico está disponible los 7 días de la semana, de 8:30a.m. a
9:00p.m., horario central. La asistencia técnica también está disponible
en Traxxas.com/support. También puede enviar sus preguntas por
correo electrónico al equipo de soporte técnico a [email protected].
Únasea miles de miembros registrados en nuestra comunidad en línea
en Traxxas.com.
Traxxas ofrece un centro de reparación en el lugar con servicio de
mantenimiento integral para satisfacer todas sus necesidades de
servicio de Traxxas. El mantenimiento y los repuestos pueden adquirirse
directamente de Traxxas, telefónicamente o en línea, en Traxxas.com.
Puede ahorrar tiempo y gastos de envío y manipulación si adquiere los
repuestos de su distribuidor local.
No dude en contactarnos para comunicarnos cualquier necesidad de
soporte que tenga sobre los productos. Queremos que esté totalmente
satisfecho con su nuevo modelo!
Traxxas
6250 Traxxas Way
McKinney, Texas 75070
Teléfono: 972-549-3000
Línea gratuita 1-888-TRAXXAS
Internet
Traxxas.com
Correo electrónico:
[email protected]
Contenido completo
Traxxas. Traxxas, 4-Tec,
Ready-To-Race, Ready-To-Win,
BL-2s, y ProGraphix
comerciales o marcas registradas
de Traxxas. Otros nombres
comerciales o marcas pertenecen
a sus respectivos dueños y se
usan exclusivamente para nes de
identicación. Queda prohibida
la reproducción o distribución
total o parcial de este manual
por cualquier medio impreso o
electrónico sin el consentimiento
expreso y por escrito de Traxxas.
Las especicaciones están sujetas a
cambio sin aviso previo.
©2023
son marcas
*La línea de soporte gratuita está disponible solo para residentes de los EE.UU.
TRAXXAS • 3
Page 4
PRECAUCIONES DE SEGURIDAD
Se deben seguir estrictamente
todas las instrucciones las y
precauciones descriptas en
este manual para garantizar
un funcionamiento seguro de
su modelo.
Este modelo no debe ser
usado por menores de 14
años sin la supervisión de
un adulto responsable y con
conocimientos.
No se necesita experiencia
previa con modelos
controlados por radios.
Los modelos requieren un
mínimo de conguración,
mantenimiento o equipo
de soporte.
Todos en Traxxas deseamos que disfrute de su nuevo modelo de
manera segura. Utilice el modelo de manera razonable y con cuidado,
y será emocionante, seguro y divertido para usted y para los que lo
rodean. Si el modelo no se utiliza de una manera segura y responsable,
puede ocasionar daños a la propiedad y lesiones graves. Se deben
seguir estrictamente las precauciones descritas en este manual para
garantizar el funcionamiento seguro. Debe supervisar el seguimiento de
las instrucciones y el cumplimiento de las precauciones.
Puntos importantes para recordar
• Su modelo no debe utilizarse en carreteras públicas o áreas
congestionadas en donde su funcionamiento puede entrar en
conicto o molestar a los peatones o al tráco vehicular.
• Nunca, bajo ninguna circunstancia, utilice el modelo entre multitudes
de gente. Su modelo es muy rápido y puede provocar lesiones si choca
contra alguien.
• Debido a que su modelo está controlado por radio, está sujeto a la
interferencia radial de varias fuentes que están fuera de su control.
Debido a que la interferencia radial puede provocar pérdidas
momentáneas del control radial, siempre permita que haya un
margen seguro en todas las direcciones alrededor del modelo para
prevenir choques.
• El motor, la batería y el control de velocidad pueden calentarse
durante el uso. Sea cuidadoso para evitar quemarse.
• No utilice su modelo de noche o en cualquier momento en los que su
línea de visión al modelo pueda obstruirse o se disminuya.
• Lo más importante es que utilice el sentido común en todo momento.
Control de velocidad
El control de velocidad electrónico (ESC) de su modelo es un
dispositivo electrónico extremadamente poderoso capaz de liberar alta
tensión. Siga estas precauciones cuidadosamente para evitar daños al
control de velocidad o a otros componentes.
• Desconecte la batería: Siempre desconecte la batería o las baterías
del control de velocidad cuando no lo utilice.
• Aísle los cables: Siempre aísle los cables expuestos con una cinta
aislante adhesiva para evitar cortocircuitos.
• Encienda primero el transmisor: Encienda el transmisor antes de
encender el control de velocidad para evitar el funcionamiento
descontrolado o errático.
• Evite que se queme: El ESC y el motor pueden calentarse demasiado
durante el uso, por lo tanto, no los toque hasta que se enfríen.
Suministre el ujo de aire adecuado para permitir la refrigeración.
• Utilice los conectores de repuesto instalados de fábrica: No cambie
los conectores de la batería o del motor. El cableado incorrecto puede
causar que el ESC se queme o se dañe. Observe que los controles de
velocidad modicados pueden estar sujetos a un pago para volver a
cablearlos cuando se regresen para obtener servicio.
• Sin voltaje inverso: El ESC no está protegido contra el voltaje de
polaridad inverso.
• Sin diodos Schottky: Los diodos Schottky externos no son
compatibles con los controles de velocidad inversos. Utilizar un diodo
Schottky con su control de velocidad Traxxas dañará el ESC y anulará
la garantía de 30 días.
• Siempre cumpla con los límites mínimos y máximos del control de
velocidad como se establece en la tabla de especicaciones en el
Manual del usuario. Si su ESC funciona con dos baterías, no mezcle
los tipos ni las capacidades de las baterías. Utilice el mismo voltaje y
la misma capacidad para ambas baterías. La utilización de paquetes
de baterías que no coinciden podría dañar las baterías y el control de
velocidad electrónico
.
Cómo reciclar su batería de NiMH iD® de Traxxas
Traxxas recomienda rmemente reciclar las baterías de NiMH iD una vez
que alcancen el nal de su vida útil. No arroje las baterías a la basura.
Todos los conjuntos de baterías de NiMH iD de Traxxas incluyen el ícono de
RBRC (Corporación de reciclado de baterías recargables) que indica que son
reciclables. Para encontrar un centro de reciclaje cerca de su domicilio, pregunte
a su distribuidor local o ingrese a www.call2recycle.org.
4 • TRAXXAS
Page 5
PRECAUCIONES DE SEGURIDAD
¡ADVERTENCIA! ¡PRECAUCIÓN! ¡PELIGRO!
compatible con baterías de LiPo. El proceso de carga
y descarga de las baterías puede causar incendio, explosión,
lesiones graves y daños en la propiedad si no se realiza según las
instrucciones del fabricante. Además, las baterías de polímero
de litio (LiPo) representan un riesgo GRAVE de incendio si no se
manipulan adecuadamente según las instrucciones y requieren
cuidados y procedimientos de manejo especiales para el
funcionamiento seguro y duradero. Antes de usar, lea y siga todas
las instrucciones, advertencias y precauciones del fabricante. Las
baterías LiPo solo deben utilizarlas los usuarios avanzados que
conocen los riesgos asociados con el uso de las baterías LiPo.
Traxxas no recomienda que ningún menor de 18 años las utilice
o manipule sin la supervisión de un adulto responsable y con
conocimiento de los riesgos. Deshágase de las baterías agotadas
de acuerdo con las instrucciones.
Advertencias importantes para usuarios de baterías de polímero
de litio (LiPo):
• Su modelo es compatible con baterías de LiPo. Las baterías
LiPo tienen un umbral seguro de voltaje de descarga mínimo
que no debe ser excedido. El control de velocidad electrónico

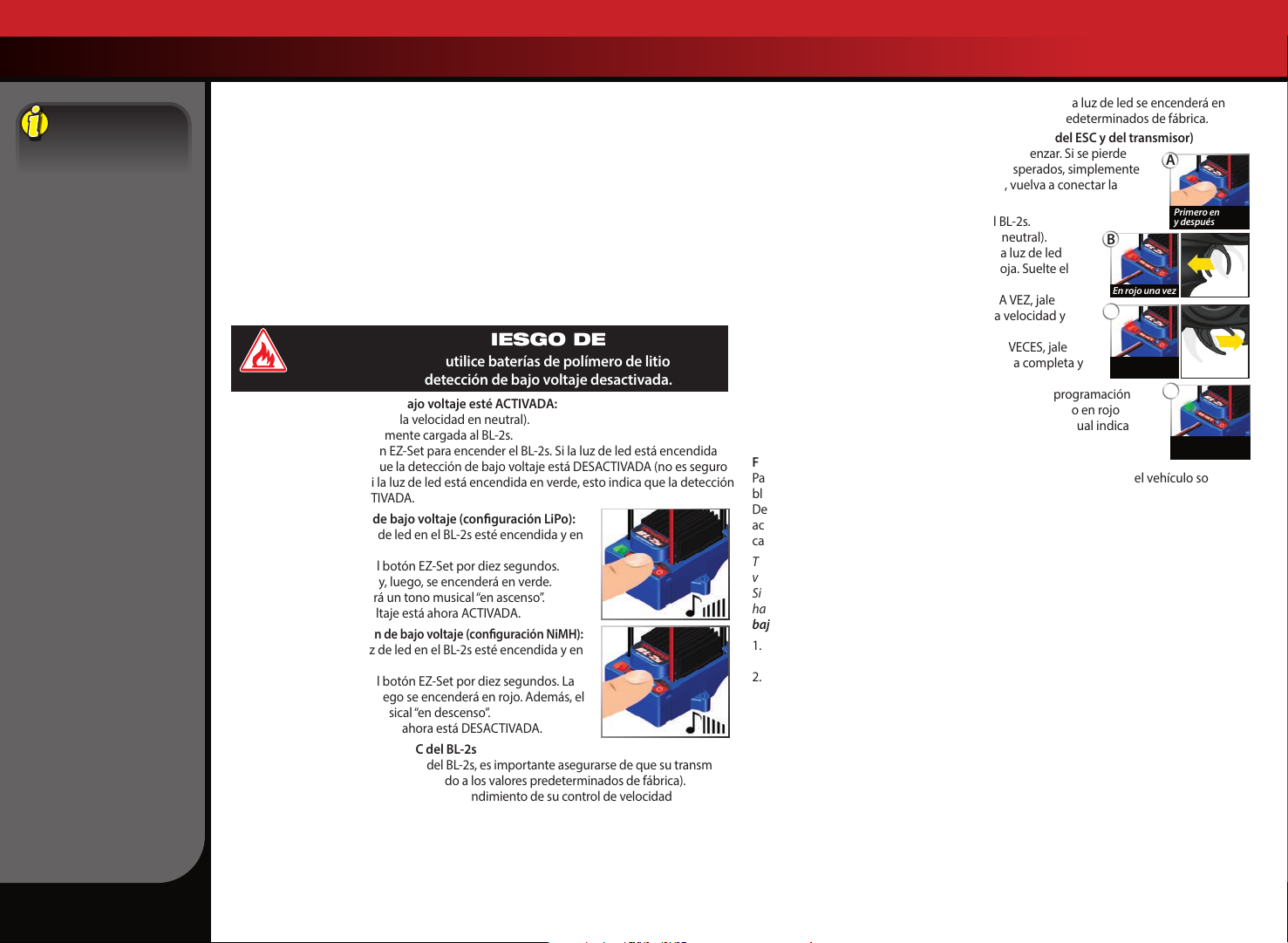

está equipado con Detección de bajo voltaje integrada que
alerta al conductor cuando las baterías LiPo alcanzan su umbral
de voltaje (de descarga) mínimo. Es la responsabilidad del
conductor detenerse de inmediato para evitar que la batería se
descargue por debajo del umbral mínimo seguro.
• La detección de bajo voltaje en el control de velocidad es solo
una parte de un plan integral para utilizar la batería LiPo de
manera segura. Es importante para usted, el usuario, seguir
todas las otras instrucciones suministradas por el fabricante
de la batería y el fabricante del cargador para cargar, utilizar y
almacenar de manera segura las baterías LiPo. Asegúrese de
comprender cómo utilizar las baterías LiPo. Si tiene preguntas
sobre el uso de las baterías de LiPo, consulte con su distribuidor
local más próximo o comuníquese con el fabricante de baterías.
Como recordatorio, todas las baterías se deben reciclar al
nalizar su ciclo de vida útil.
RIESGO DE INCENDIO!
Su modelo es
• SOLO utilice un cargador TraxxasiD para cargar
las baterías TraxxasiD. SOLO utilice un cargador
balanceador de polímeros de litio (LiPo) con un puerto
adaptador de balanceador para cargar baterías de LiPo. Nunca
use cargadores ni modos de carga NiMH o NiCad para cargar las
baterías de LiPo. NO cargue baterías de LiPo con un cargador de
NiMH solamente. El uso de un cargador o modo de carga NiMH
o NiCad dañará las baterías de LiPo y puede causar un incendio,
lesión personal o daño a la propiedad.
• Nunca cargue los paquetes de baterías de LiPo en serie o en
paralelo. La carga de las baterías en serie o en paralelo puede
tener como resultado un reconocimiento incorrecto de las
celdas del cargador o un índice de carga incorrecto, lo que
puede ocasionar sobrecarga, desequilibrio o daño de las celdas,
e incendio.
• SIEMPRE inspeccione cuidadosamente las baterías LiPo antes de
la carga. Busque cualquier cable o conector suelto, aislamiento
dañado de los cables, embalaje dañado de las celdas, daños
por impacto, pérdidas de líquidos, hinchazón (un signo de
daño interno), deformidad de las celdas, etiquetas faltantes o
cualquier otro daño o irregularidad. Si observa cualquiera de
las condiciones anteriores, no cargue ni use la batería. Siga las
instrucciones de eliminación que se incluyen con su batería para
desechar esta de manera adecuada y segura.
• No almacene ni cargue baterías LiPo con o cerca de otras baterías o
paquetes de baterías de ningún tipo, incluidas otras baterías LiPo.
• Almacene y traslade las baterías LiPo en un lugar fresco y seco.
No almacene la luz solar directa. No permita que la temperatura
de almacenamiento supere los 140 °F o 60 °C, como en el baúl
de un vehículo, ya que las celdas podrían dañarse y producir
riesgo de incendio.
• NO desarme las baterías o celdas de LiPo.
• No trate de construir su propio paquete de baterías LiPo con
celdas sueltas.
(continuada en la página siguiente)
TRAXXAS • 5
Page 6
PRECAUCIONES DE SEGURIDAD
(continuada de la página anterior)
Precauciones y advertencias sobre la carga y el manejo para
para todos los tipos de baterías:
• ANTES de la carga, SIEMPRE conrme que los ajustes del
cargador coincidan exactamente con el tipo (composición
química), las especicaciones y la conguración de la
batería que se cargará. NO exceda el índice de carga máximo
recomendado por el fabricante.
• NO intente cargar baterías no recargables (peligro de
explosión), baterías que tienen un circuito de carga interno o un
circuito de protección, baterías cuya conguración de fábrica
original ha sido alterada, o baterías con etiquetas ilegibles o sin
etiquetas impiden identicar correctamente el tipo de batería y
las especicaciones.
• SIEMPRE utilice un cargador TraxxasiD para cargar las baterías
TraxxasiD. NO use un cargador que no sea de Traxxas para
cargar baterías TraxxasiD. No es recomendable, pero si decide
usar un cargador o batería que no es de Traxxas, lea y siga todas
las instrucciones y advertencias del fabricante.
• NO permita que los contactos expuestos de la batería o los
cables se toquen entre sí. Esto provocará cortocircuitos en la
batería y creará riesgo de incendio.
• Durante la carga o descarga, SIEMPRE coloque la batería
(todos los tipos de baterías) en un contenedor ignífugo/contra
incendio y sobre una supercie no inamable, como hormigón.
• No cargue las baterías dentro de un automóvil. No cargue las
baterías mientras esté manejando un automóvil.
• NUNCA cargue baterías sobre madera, paño, tela o sobre
cualquier otro material inamable.
• SIEMPRE cargue baterías en un área bien ventilada.
• QUITE elementos inamables o materiales combustibles del
área de carga.
• SIEMPRE supervise el cargador y la batería durante la carga,
descarga o cualquier momento en el que el cargador esté
ACTIVADO con una batería conectada. Si hay cualquier
indicación de mal funcionamiento, o en caso de una
emergencia, desenchufe el cargador del tomacorrientes y quite
la batería del cargador.
• NO opere el cargador en un espacio saturado ni coloque
objetos sobre la parte superior del cargador o batería.
• Si se daña la batería o una célula de la batería de alguna forma,
NO cargue, descargue ni utilice la batería.
• Procure tener un extintor de incendios Clase D en caso de
incendio.
• NO desarme, aplaste, genere cortocircuitos o exponga las
baterías o células a llamas o cualquier otra fuente de ignición.
Se pueden emitir materiales tóxicos. Si se produce un contacto
con los ojos o la piel, enjuague con agua.
• Si nota que la batería está caliente al tacto durante el proceso
de carga (temperatura superior a 110°F / 43°C), suspenda la
carga de inmediato y desconecte la batería del cargador.
• Deje enfriar la batería entre acciones (antes de cargarla).
• SIEMPRE desenchufe el cargador y desconecte la batería en
caso de no utilizarla.
• SIEMPRE desconecte la batería del control de velocidad
electrónico cuando el modelo no se utilice y cuando se
almacene o transporte.
• NO desarme el cargador.
• QUITE la batería de su modelo o dispositivo antes de la carga.
• NO exponga el cargador al agua o la humedad.
• SIEMPRE almacene paquetes de baterías de forma segura fuera
del alcance de los niños y las mascotas. Los niños deben contar
con la supervisión de un adulto responsable cuando cargan y
manipulan las baterías.
• Las baterías de níquel e hidruro metálico (NiMH) deben
reciclarse o desecharse de manera adecuada.
• SIEMPRE actúe con precaución y sea sensato en todo momento.
6 • TRAXXAS
Page 7
HERRAMIENTAS, REPUESTOS, Y EQUIPO REQUERIDO
Su modelo viene con un conjunto de herramientas métricas de especialidad. Necesitará adquirir otros artículos, disponibles a través de su
distribuidor, para manejar y mantener su modelo.
HERRAMIENTAS Y EQUIPO SUMINISTRADOS
Llave Allen de 2.0mm Llave Allen de 1.5mm
Pistones para amortiguador y
separadores de precarga
(en árbol de piezas) ver página 23
Equipo requerido
(se vende por separado)
Llave cruz Estructuras de carrocería jo
Ganchos de carrocería
EZ-Peak™ Plus
(pieza n.º 2970)
Para obtener más
información sobre baterías,
consulte Utilice la batería
correcta en la página 13.
Equipo recomendado
Estos artículos no son
necesarios para el manejo
de su modelo, pero es
una buena idea incluirlos
en cualquier caja de
herramientas de R/C:
• Gafas de seguridad
• Pegamento para
neumáticos Ultra Premium
de Traxxas, n.° de pieza
6468 (pegamento de CA)
• Escalpelo
• Alicates o pinzas de
punta de aguja
Paquete de baterías de 6 o 7 celdas de
NiMH o pack de baterías LiPo 2S con
conector de alta tensión Traxxas iD®*
*Battery and charger style are subject to change and may vary from images.
Cargador de batería*
4 Baterías
AA alcalinas
TRAXXAS • 7
Page 8
PARTES DEL CHASIS 4-TEC 2.0 AWD

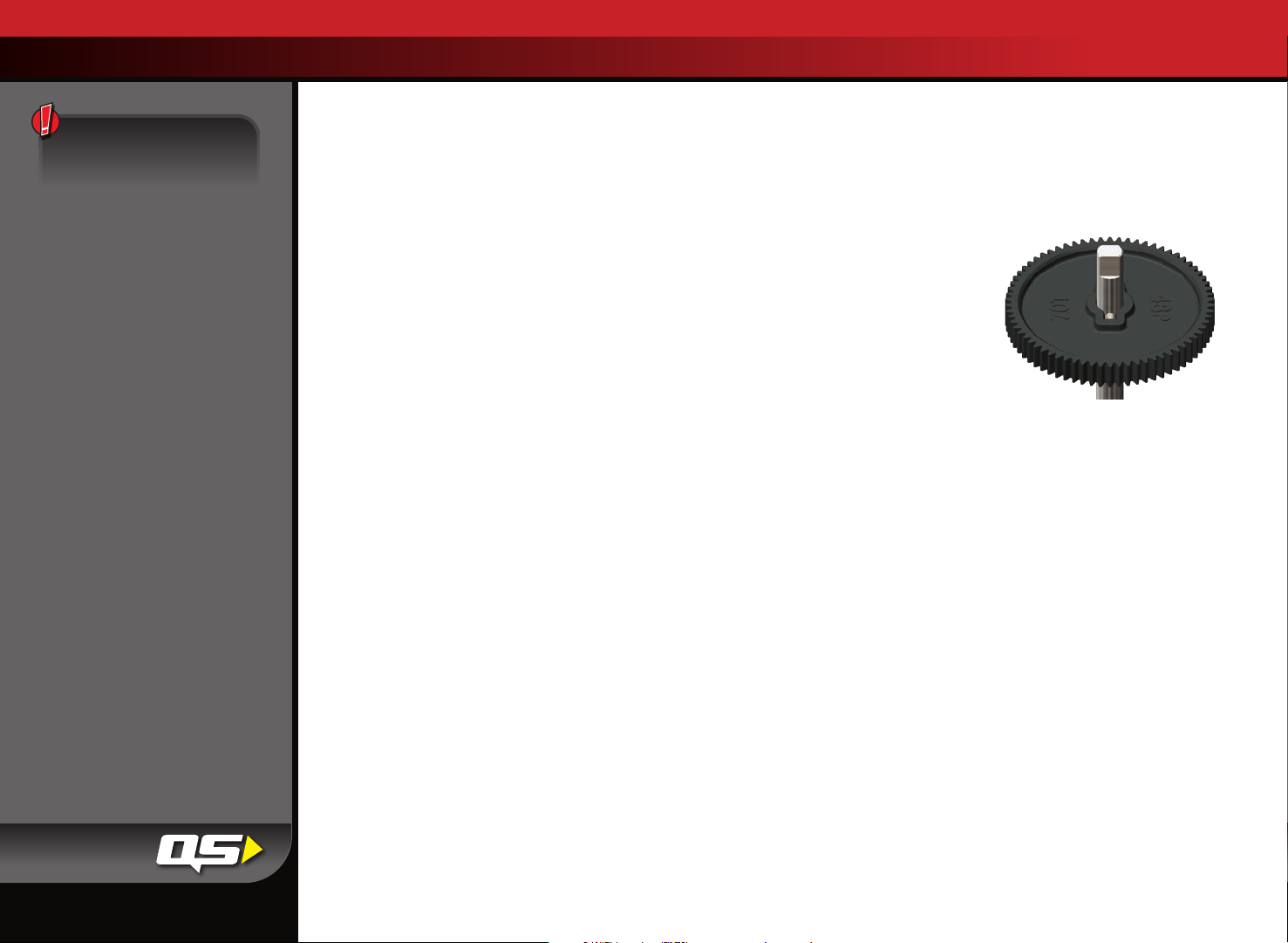

Engranaje
cilíndrico
Torre trasera
Parachoques
trasero
Compartimento
para baterías
Conector de alta corriente
de Traxxas
Sujeción de
la batería
Eje de la
transmisión
Bloqueo del eje
delantero (Eje C)
Chasis
Bloqueo de
la dirección
Brazo de suspensión
delantero
Amortiguador
Parachoques
delantero
Montaje ajustable
trasero de la
carrocería
Balancín de
inclinación trasero
Brazo de suspensión
trasero
8 • TRAXXAS
Engranaje de piñón
Motor
Control de velocidad
electrónico
Servo de
dirección
Tubo luminoso LED
Receptor
Soporte de la antena
Eje de
suspensión
Montaje ajustable
delantero de
la carrocería
Torre delantera
Balancín de
inclinación delantero
Page 9
INICIO RÁPIDO: PÓNGASE EN MARCHA
La siguiente guía es una descripción general de los procedimientos para hacer funcionar su modelo. Busque el logotipo de Inicio
rápido en las esquinas inferiores de las páginas de Inicio rápido.
1. Lea las precauciones de seguridad de la página 4-6 7. Vericar el funcionamiento del servo • Ver página 16
Por su propia seguridad, comprenda que el descuido y el mal uso
pueden provocar lesiones personales.
2. Carga del paquete de baterías • Ver página 13 8. Encender el sistema de radio • Ver página 16
Su modelo requiere un paquete de baterías y un cargador compatible (no
incluida). Nunca utilice un cargador de níquel y hidruro metálico (NiMH) o
níquel cadmio (NiCad) para cargar las baterías polímero de litio (LiPo).

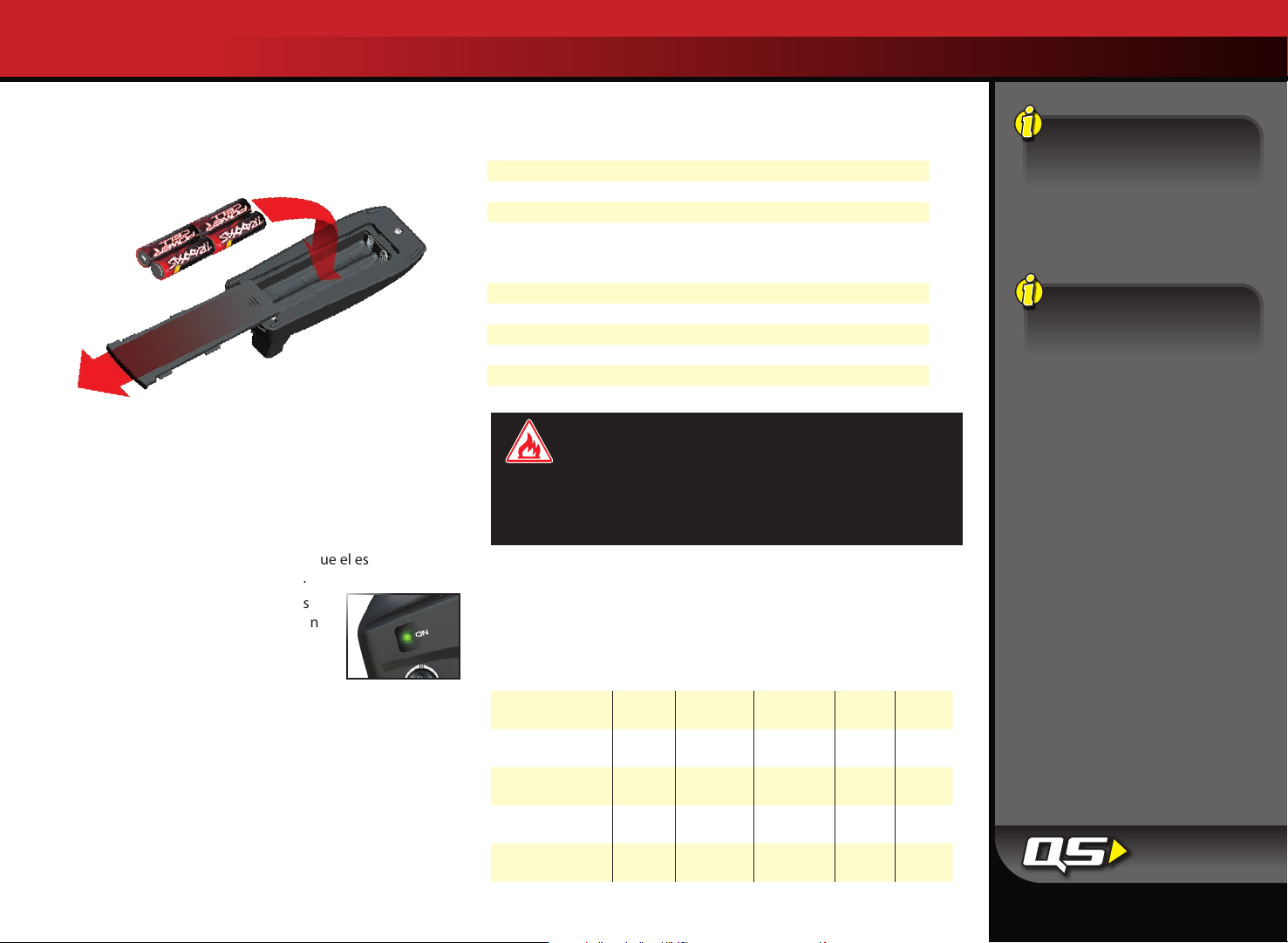

3. Instalar las baterías en el transmisor • Ver página 13 9. Destacar su modelo • Ver página 10
El transmisor requiere 4 baterías alcalinas AA (vendido por separado).
4. Instalar las baterías en el modelo • Ver página 14 10. Conducir su modelo • Ver página 20
Su modelo requiere un paquete de baterías completamente
cargados (no incluida).
5. Instale la antena • Ver página 14 11. Realizar el mantenimiento a su modelo • Ver página 28
Antes de poner a funcionar su modelo, debe instalar apropiadamente la antena del receptor y el tubo de la antena.
Asegúrese de que el servo de dirección funcione correctamente.

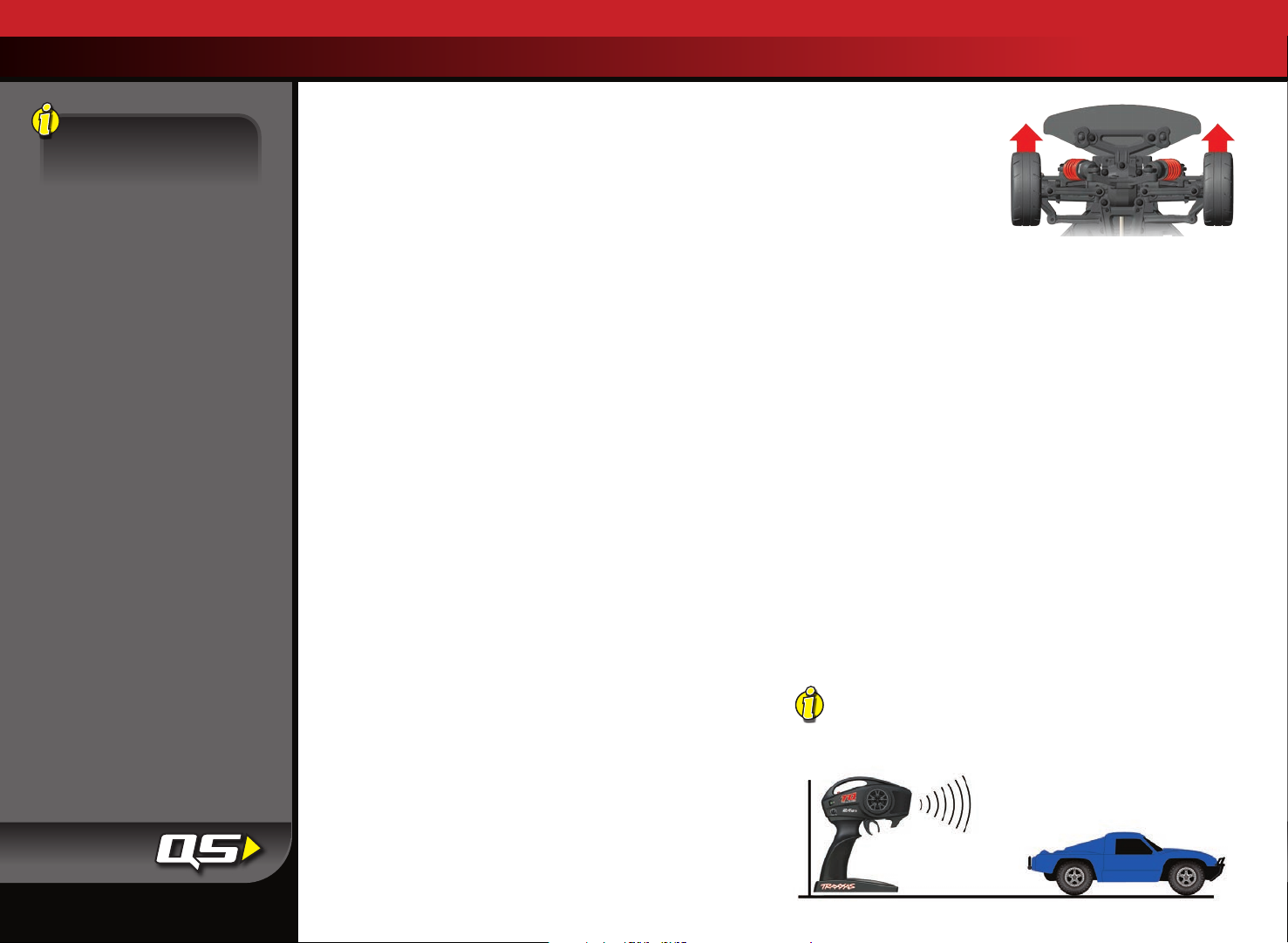

Siga este procedimiento para asegurarse de que el sistema de radio funciona
correctamente a cierta distancia y que no hay interferencias de fuentes externas.

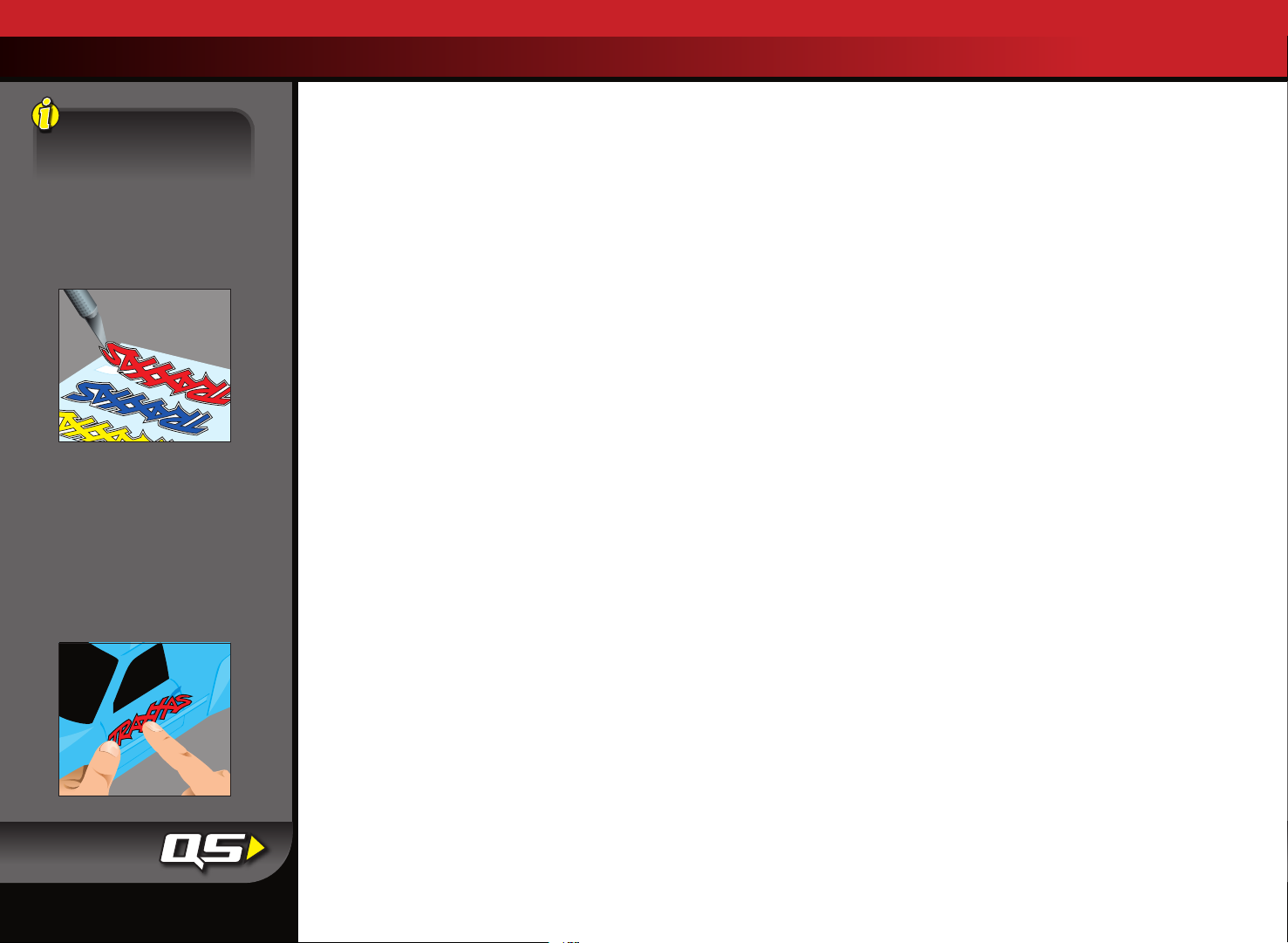

Instale los alerones (si es necesario) y, si lo desea, aplique otras
calcomanías.
Sugerencias de conducción y ajuste para su modelo.
Siga estos pasos importantes para mantener el rendimiento de
su modelo y conservarlo en excelentes condiciones de funcionamiento.
La Guía de inicio rápido
no pretende reemplazar
todas las instrucciones de
funcionamiento que se
incluyen en este manual. Lea
este manual completo para
obtener instrucciones sobre
el uso y mantenimiento
adecuado de su modelo.
6. Encender el sistema de radio • Ver página 15
Acostúmbrese a encender el transmisor primero y apagarlo por último.
Busque el logotipo de
Iniciorápido en la parte
inferior de las páginas
deInicio rápido.
TRAXXAS • 9
Page 10
SYSTEMA DE RADIO TQ 2.4 GHz DE TRAXXAS
Colocación de calcomanías
Las calcomanías principales
para su modelo se han aplicado
en la fábrica. Otras calcomanías
están impresas en papel mylar
transparente autoadhesivo y
están troqueladas para su fácil
extracción. Use un escalpelo
para levantar la esquina de una
calcomanía y quitarla del papel
de protección.
Para aplicar las calcomanías,
coloque un extremo hacia abajo,
sostenga el otro extremo arriba
y deslice el dedo lentamente a
medida que avanza. Esto evitará
que se formen burbujas de
aire. Si coloca los dos extremos
de la calcomanía hacia abajo y
luego intenta deslizar el dedo,
se producirán burbujas de
aire. Observe las imágenes en
el recuadro para ver una típica
colocación de calcomanías.
99
INTRODUCCIÓN
Su modelo está equipado con el transmisor TQ de 2,4GHz. Cuando
está encendido, el TQ de 2.4 GHz automáticamente ubicará una
frecuencia disponible y se conectará a ella, permitiendo que los
modelos múltiples compitan juntos sin conflictos de frecuencia.
Simplemente encienda y conduzca. El sistema de radio TQ de 2.4
GHz incluido tiene programación de fábrica para su modelo y no
necesita ningún ajuste; sin embargo, sí tiene configuraciones a las
que posiblemente deba acceder para mantener el funcionamiento
correcto de su modelo. Las instrucciones detalladas (página 15)
incluidos en este manual lo ayudarán a comprender y manejar las
funciones del nuevo sistema de radio TQ de 2.4GHz. Para obtener
más información y videos instructivos, visite Traxxas.com.
TERMINOLOGÍA DEL SISTEMA DE POTENCIA Y RADIO
Tómese un momento para familiarizarse con estos términos
relacionados con el sistema de potencia y radio. Se usarán en todo el
manual.
Espectro propagado de 2,4GHz: este modelo está equipado con la
última tecnología de R/C. A diferencia de los sis temas AM y FM que
requieren cristales de frecuencia y que tienden a sufrir conflictos
de frecuencia, el sistema TQi selecciona una frecuencia abierta,
se sintoniza con ella de forma automática y ofrece una mayor
resistencia ante interferencias o "fallas técnicas".
BEC (Circuito eliminador de batería): el BEC puede encontrarse en
el receptor o en el ESC. Este circuito permite que el receptor y los
servos sean alimentados por el paquete principal de baterías en un
modelo eléctrico. Esto elimina la necesidad de llevar otro paquete de
4 baterías AA para alimentar el equipo de radio.
Motor sin escobillas: un motor sin escobillas de CC reemplaza al
conmutador y al arreglo de escobillas tradicionales del motor
cepillado por una electrónica inteligente que da potencia a los
bobinados electromagnéticos en secuencia para proporcionar
rotación. A diferencia de un motor cepillado, el motor sin escobillas
tiene sus bobinados (bobinas) en el perímetro de la caja del motor y
los imanes están montados en el eje del rotor giratorio.
Torque de posicionamiento preferencial: el torque de
posicionamiento preferencial es una condición a veces asociada
con los motores sin escobillas. Generalmente, es una pequeña
oscilación que se siente al acelerar desde la posición de detenido.
Ocurre durante un período corto mientras las señales provenientes
del control de velocidad electrónico y del motor se sincronizan entre
ellas. El control de velocidad electrónico BL-2s está optimizado para
virtualmente eliminar el torque de posicionamiento preferencial.
Corriente: La corriente es una medida del ujo de corriente a través
de los sistemas electrónicos, generalmente se mide en amperios.
Si compara un cable con una manguera de jardín, la corriente es la
medida de cuánta agua uye a través de la manguera.
ESC (Control de velocidad electrónico): un control de velocidad
electrónico es el control de motor electrónico dentro del modelo. El
control de velocidad electrónico BL-2s utiliza circuitos de avanzada
para brindar un control de aceleración proporcional digital y preciso.
Los controles de velocidad electrónicos usan la corriente de forma
más ecaz que los controles de velocidad mecánicos, de manera
tal que las baterías duran más tiempo. Un control de velocidad
electrónico tiene un circuito que evita la pérdida del control de
aceleración y dirección a medida que las baterías pierden su carga.
Banda de frecuencia: la frecuencia de radio que usa el transmisor para
enviar señales a su modelo. Este modelo funciona en un espectro
propagado de secuencia directa de 2,4GHz.
Capacidad en kV: los motores sin escobillas generalmente se clasican
según su número de kV. La capacidad en kV es igual a RPM del motor
sin carga con 1 voltio aplicado. Los kV aumentan a medida que
disminuyen la cantidad de vueltas de alambre en el motor. A medida
que aumentan los kV, también aumenta el consumo de corriente a
través de los sistemas electrónicos. El motor BL-2s 3300 es un motor
de 3300kV optimizado para la mayor rapidez y ecacia en modelos a
escala 1 a 10 livianos.
LiPo: abreviatura de polímero de litio. Los paquetes de baterías LiPo
recargables son conocidos por su especial química que permite
una muy alta densidad energética y un manejo de la corriente
de gran intensidad en un tamaño compacto. Son baterías de
alto rendimiento que requieren especial cuidado y atención. Los
paquetes de baterías LiPo son únicamente para usuarios avanzados.
mAh: abreviatura de miliamperio-hora, una medida de la capacidad del
paquete de baterías. Mientras mayor sea la cifra, más tiempo durará
la batería entre una carga y otra.
Posición neutral: la posición sin movimiento que buscan los servos
cuando los controles del transmisor están en la conguración
neutral.
10 • TRAXXAS
Page 11
SYSTEMA DE RADIO TQ 2.4 GHz DE TRAXXAS
NiCad: abreviatura de níquel cadmio. El paquete recargable original
de baterías de NiCad tienen un manejo de la corriente de gran
intensidad, alta capacidad y pueden durar hasta 1000 ciclos de
carga. Se requieren buenos procedimientos de carga para reducir la
posibilidad de desarrollar un efecto "memoria" y acortar los tiempos
de funcionamiento.
NiMH: abreviatura de níquel e hidruro metálico. Las baterías de NiMH
recargables ofrecen un manejo de la corriente de gran densidad y
una resistencia mucho mayor al efecto "memoria". Las baterías de
NiMH generalmente permite una mayor capacidad que las baterías
de NiCad. Pueden durar hasta 500 ciclos de carga. Para lograr un
rendimiento óptimo, se requiere un cargador de detección pico
diseñado para baterías de NiMH.
Receptor: la unidad de radio dentro de su modelo que recibe señales
provenientes del transmisor y se las transmite a los servos.
Resistencia: en sentido eléctrico, la resistencia es una medida de
cómo un objeto resiste u obstruye el ujo de corriente a través de él.
Cuando el ujo se ve restringido, la corriente se convierte en calor y
se pierde. El sistema de potencia BL-2s está optimizado para reducir
la resistencia eléctrica y el calor resultante que quita corriente.
Rotor: El rotor es el eje principal del motor sin escobillas. En un motor
sin escobillas, los imanes están montados al rotor y los bobinados
electromagnéticos están incorporados a la carcasa del motor.
Con sensores: Con sensores hace referencia al tipo de motor sin
escobillas que utiliza un sensor en el motor para comunicar la
información sobre la posición del rotor al control de velocidad
electrónico.
Sin sensores: Sin sensores hace referencia a un motor sin escobillas
que utiliza instrucciones avanzadas provenientes de un control
de velocidad electrónico para proporcionar un funcionamiento
constante. No se requieren otros sensores ni cableados del motor.
El control de velocidad electrónico BL-2s está optimizado para un
control sin sensores constante.
Servo: Pequeña unidad de motor en su modelo que maneja al
mecanismo de dirección.
Transmisor: La unidad de radio portátil que envía las instrucciones de
aceleración y dirección a su modelo.
Nivel: El ajuste de precisión de la posición neutral de los servos que se
hace mediante el ajuste de la perilla de nivel de la dirección que se
encuentran en la parte frontal del transmisor.
Protección de bloqueo térmico: El sistema electrónico que detecta la
temperatura y que se usa en el control de velocidad electrónico BL-2s
detecta la sobrecarga y el recalentamiento del circuito del transistor.
Si se detecta una temperatura excesiva, la unidad se apaga de forma
automática para evitar daños en el sistema electrónico.
Sistema de radio de 2 canales: El sistema de radio TQ, que consta del
receptor, el transmisor y los servos. El sistema usa dos canales: Uno
para manejar la aceleración y uno para manejar la dirección.
Voltaje: Voltaje es una medida de la diferencia de potencia eléctrica
entre dos puntos; por ejemplo, entre el terminal de la batería positivo
y la conexión a tierra. Siguiendo con la analogía de la manguera
de jardín, mientras que la corriente es la cantidad de ujo de agua
en la manguera, el voltaje se corresponde con la presión que está
empujando al agua a través de la manguera.
PRECAUCIONES IMPORTANTES DEL SISTEMA
DE RADIO
• No retuerza el cable de la antena del receptor. Las torceduras de
los cables de la antena disminuirán el rango.
• NO CORTE ninguna parte del cable de la antena del receptor. Si se
corta la antena, se reducirá el rango.
• Extienda el cable de la antena en el modelo tanto como pueda
para maximizar el rango. No es necesario extender el cable de
la antena fuera de la estructura, pero debe evitar envolverlo o
enrollarlo.
• No permita que el cable de la antena se extienda fuera de la
estructura sin protección de un tubo para antenas; de lo contrario,
el cable de la antena puede cortarse o dañarse y reducir el rango.
Se recomienda mantener el cable dentro de la estructura (en el
tubo para antenas) para evitar que se dañe.
Para evitar la pérdida de rango
de la radio, no retuerza ni corte el
cable negro, no doble ni corte la
punta de metal y no doble ni corte
el cable blanco que se encuentra
en el extremo de la punta de metal.
Correcto
NoNo NoNo
TRAXXAS • 11
Page 12
SYSTEMA DE RADIO TQ 2.4 GHz DE TRAXXAS
Batería
+ Positivo
Batería
- Négativo
Diagrama de cableado del BL-2s
Su modelo está equipado con el transmisor Traxxas TQ de
2,4GHz. El transmisor tiene dos canales: El canal uno hace
funcionar la dirección, y el canal dos hace funcionar la
aceleración. El receptor que se encuentra dentro del modelo
tiene 3 canales de salida. Su modelo está equipado con un servo
y un control de velocidad electrónico.
TRANSMISOR Y RECEPTOR
Rueda de dirección
Luz LED de estado roja/verde
Botón Congurar
Nivel de la
dirección
DIAGRAMA DE CABLEADO DEL MODELO
Antena
Receptor
Servo de dirección
Canal 1
Control de velocidad
lectrónico BL-2s
Canal 2
CH3 - Canal 3*
CH2 - Control de velocidad
CH1 - Servo de dirección
CH1 - Canal 1*
*No se utiliza
Motor
(BL-2s 3300)
Conector de alta
tensión Traxxas
(Macho) a la Batería
CONTROL DE VELOCIDAD ELECTRÓNICO BL-2S
Hacia el
Motor
12 • TRAXXAS
Gatillo de
velocidad
Interruptor de
encendido
Compartimento para baterías
Conector de
accesorios
No se utiliza
Luz LED
Conector de alta
tensión Traxxas
(Macho) a la Batería
Botón
Congurar
Al receptor
Page 13
SYSTEMA DE RADIO TQ 2.4 GHz DE TRAXXAS
INSTALACIÓN DE LAS BATERÍAS
DEL TRANSMISOR
Su transmisor TQi utiliza 4 baterías AA. El compartimento para
baterías está ubicado en la base del transmisor.
1. Para retirar la puerta del compartimento para baterías,
presione la pestaña y deslice la puerta para abrirla.
2. Instale las baterías en la orientación correcta, como se
indica en el compartimento para baterías.
3. Vuelva a instalar la puerta del compartimento y presiónela
paracerrarla.
4. Encienda el transmisor y compruebe que el estado del
indicador muestre una luz verde ja.
Si el led de estado parpadea en rojo, las
baterías del transmisor pueden estar con
poca carga, sin carga o quizá mal instaladas.
Reemplace con baterías nuevas o recién
cargadas. La luz indicadora de energía no
indica el nivel de carga del paquete de baterías instalado en el
modelo. Consulte la sección de resolución de problemas de la
página17 paraobtener más información sobre los códigos del
led de estado deltransmisor.
SELECCIONE LAS BATERÍAS PARA SU
MODELO
El modelo no incluye una batería ni cargador. Se requiere una
batería NiMH o LiPo equipada con un conector de alta tensión
de Traxxas.
Power Cell iD de Traxxas para alcanzar máximo rendimiento y
una carga más segura
Se recomienda enfáticamente utilizar las baterías
.
El siguiente gráco muestra una lista con todas las baterías de Power Cell
iD de Traxxas disponibles para su modelo:
Baterías LiPo con iD
2827X Batería LiPo, 3000 mAh, 7.4V, 2 celdas, 20C
2842X Batería LiPo, 5000 mAh, 7.4V, 2 celdas, 25C
2843X Batería LiPo, 5800 mAh, 7.4V, 2 celdas, 25C*
2869X Batería LiPo, 7600 mAh, 7.4V, 2 celdas, 25C
*requiere el uso del bloque de espuma incluido para que encajen mejor
Baterías NiMH con iD
2923X Batería, Power Cell, 3000mAh (Ni-MH, 7-C, 8,4V)
2940X Batería, Power Cell Serie 3, 3300mAh (NiMH, 7-C, 8,4V)
2942X Batería, Power Cell Serie 3, 3300mAh (NiMH, 6-C, 7.2V)
2950X Batería, Power Cell Serie 4, 4200mAh (NiMH, 7-C, 8,4V)
2952X Batería, Power Cell Serie 4, 4200mAh (NiMH, 6-C, 7.2V)
2960X Batería, Power Cell Serie 5, 5000mAh (NiMH, 7-C, 8,4V)
ADVERTENCIA: RIESGO DE
Los usuarios de baterías de polímero
de litio (LiPo) deben leer las Advertencias y Precauciones que
comienzan en la página 4. DEBE utilizar un cargador LiPo
para baterías LiPo para evitar que la batería se dañe y pueda
incendiarse.
INCENDIO!
SELECCIONE UN CARGADOR PARA SU MODELO
Asegúrese de elegir el tipo de cargador correcto para las baterías que
seleccione. Traxxas recomienda elegir un cargador original de Traxxas
EZ-Peak con iD para una carga más segura y mejor rendimiento y vida útil
de la batería.
Cargador
EZ-Peak Plus,
4 amperios
EZ-Peak Live,
12 amperios
EZ-Peak Dual,
8 amperios
EZ-Peak Live Dual,
26 amperios
EZ-Peak Plus 4s,
8 amperios
Número
de pieza
2970 SÍ SÍ SÍ 3s
2971 SÍ SÍ SÍ 4s
2972 SÍ SÍ SÍ 3s
2973 SÍ SÍ SÍ 3s
2981 SÍ SÍ SÍ 4s
Compatible
con NiMH
Compatible
con LiPo
iD de
Batería
Máxima
celdas
Si la luz de led de estado no se
enciende en verde, verique la
polaridad de las baterías. Controle
que las baterías recargables estén
totalmente cargadas. Si observa
ninguna otra señal parpadeante
proveniente de la luz de led,
consulte el cuadro en la página 17
para identicar el código.
Utilice las baterías correctas.
Su transmisor usa baterías AA. Use
baterías alcalinas nuevas (pieza
n.° 2914) o baterías recargables,
como baterías de NiCad o NiMH
(níquel e hidruro metálico), en
su transmisor. Asegúrese de que
las baterías recargables estén
totalmente cargadas según las
instrucciones del fabricante.
Si utiliza baterías recargables en
su transmisor, tenga en cuenta
que cuando comienzan a perder
su carga, pierden potencia más
rápidamente que las baterías
alcalinas comunes.
Precaución: deje de conducir su
modelo ante el primer signo de
baterías con poca carga (luz roja
parpadeante) para evitar perder
el control sobre el modelo.
2,32,3
TRAXXAS • 13
Page 14
SYSTEMA DE RADIO TQ 2.4 GHz DE TRAXXAS
iD de Batería
Los paquetes de baterías
recomendados por Traxxas
están equipados con iD
de batería de Traxxas. Esta
característica exclusiva
permite a los cargadores de
baterías Traxxas (vendidos
por separado) reconocer
automáticamente los paquetes
de baterías conectados y
optimizar las conguraciones
de carga para la batería.
Esto elimina la necesidad de
preocuparse por los menús y las
conguraciones del cargador
para obtener la solución de
carga más simple y segura
posible. Ingrese a Traxxas.com
para obtener más información
acerca de esta característica y
ver los cargadores y baterías
Traxxas con iD disponibles.
Para evitar la pérdida de rango
de la radio, no retuerza ni corte el
cable negro, no doble ni corte la
punta de metal y no doble ni corte
el cable blanco que se encuentra
en el extremo de la punta de metal.
INSTALACIÓN DEL PAQUETE DE BATERÍAS
Instale el paquete de baterías teniendo los cables de la batería hacia
la parte delantera del modelo. Incline el botón de la batería hacia el
chasis y presione (bloquee) el extremo en la retención del botón de
bloqueo delantero.
Nota: La sujeción de la batería se puede rotar en su eje para alojar
paquetes de batería de diferentes alturas.
Conector de alta tensión Traxxas iD®
Su modelo está equipado con el
conector de alta tensión Traxxas iD®. Los
conectores estándar restringen el ujo
de corriente y no pueden suministrar
la energía necesaria para maximizar
la salida del control de velocidad electrónico. TLos terminales
dorados del conector Traxxas con grandes supercies de contacto
garantizan un ujo de corriente positivo con el menor grado de
resistencia. Seguro, duradero y de fácil manipulación, el conector
Traxxas está diseñado para extraer toda la energía que su batería
puede brindar.
CONFIGURACIÓN DE LA ANTENA
La antena del receptor se ha
congurado e instalado en fábrica.
La antena está asegurada por un
tornillo de presión de 3x4mm. Para
retirar el tubo de la antena, solo retire
el tornillo de presión con la llave de
1.5mm incluida.
Al volver a instalar la antena, primero
deslice el cable de la antena en la
parte inferior del tubo de la antena
hasta que la punta blanca de la
antena se encuentre en la parte
superior del tubo bajo la tapa negra.
Luego, inserte el tubo de la antena en la estructura mientras verica
que el cable de la antena esté en la ranura de la estructura de la
antena. Después, instale el tornillo de presión cerca del tubo de la
antena. Use la llave de 1.5mm suministrada para ajustar el tornillo
solo hasta que el tubo de la antena quede seguro en su lugar. No
los ajuste demasiado. No doble ni tuerza el cable de la antena.
Consulte la columna lateral para obtener más información. No
acorte el tubo de la antena.
Punta de
la antena
Tubo de la
antena
Soporte de
la antena
Correcto
14 • TRAXXAS
NoNo NoNo
44
Page 15
SYSTEMA DE RADIO TQ 2.4 GHz DE TRAXXAS
CONTROLES DEL SISTEMA DE RADIO
T
U
R
N
R
I
G
H
T
T
U
R
N
L
E
F
T
Neutro
Freno/Marcha atrás
Adelante
REGLAS DEL SISTEMA DE RADIO
•
Siempre encienda primero y apague al final su transmisor. Este
procedimiento lo ayudará a evitar que su modelo reciba señales de desvío de
otro transmisor, u otra fuente, y funcione sin control. Su modelo cuenta con
un sistema de seguridad electrónico para evitar este tipo de funcionamiento
incorrecto, pero la primera y mejor defensa contra un modelo sin control es
encender el transmisor en primer lugar y apagarlo al final.
11
Siempre encienda su
transmisor primero.
22
Conecte la batería.
33
Encienda el modelo.
• Para que el transmisor y el receptor se conecten entre sí, el receptor
en el modelo debe encenderse dentro de los 20 segundos posteriores
a encender el transmisor. La luz LED del transmisor parpadeará rápido
en rojo, lo que indica una falla en la conexión. Si perdió la conexión,
simplemente apague el transmisor y comience de nuevo.
• Siempre encienda el transmisor antes de conectar la batería.
AJUSTES BÁSICOS DEL SISTEMA DE RADIO
Nivel de la dirección
La perilla del nivel de la dirección ubicado en la parte
frontal del transmisor regula el punto neutral (central) del
canal de dirección. Si su modelo se dirige hacia la derecha
o izquierda al centrar la rueda de dirección, gire la perilla hasta que el
modelo se dirija en línea recta al centrar la rueda de dirección.
Marcha atrás del canal
El transmisor del TQ de 2,4GHz ha sido programado con la conguración
correcta para la dirección del servo de su modelo y no requiere ningún
ajuste. Estas instrucciones solo son de referencia y para solucionar
problemas.
Invertir la dirección de un canal invierte la dirección del servo
correspondiente. Por ejemplo, si gira la rueda de dirección hacia la derecha
y el modelo voltea hacia la izquierda, la dirección del canal 1 deberá
invertirse para corregir la dirección del servo. Use los procedimientos
siguientes para invertir la dirección y los canales de aceleración, si fuese
necesario. La dirección del servo solo debe revertirse si accidentalmente
restablece la dirección de un canal. No invierta la dirección o los canales de
aceleración a menos que sea necesario.
Procedimiento para invertir la dirección:
1. Presione y sostenga el botón CONFIGURAR en el transmisor por dos
segundos. La luz LED de estado se encenderá en verde.
2. Gire y sostenga la rueda de dirección totalmente hacia la izquierda o
derecha (no importa la posición que elija).
3. Mientras sostiene la rueda de dirección en esa posición, presione el
botón CONFIGURAR para invertir la dirección del canal.
4. La dirección del canal ahora queda invertida. Conrme la operación
correcta del servo antes de poner en marcha su modelo.
Asegúrese de que la antena
del receptor del modelo
esté bien instalada antes
de hacer funcionar su
modelo. Consulte la sección
“Conguración de la antena”.
No instalar correctamente la
antena del receptor reducirá
considerablemente el rango
de la radio y posiblemente se
perderá el control.
Recuerde, encienda siempre
el transmisor primero y
apáguelo al nal para evitar
daños en su modelo.
Cuando las baterías
recargables comiencen
a perder su carga, se
desgastarán mucho más
rápido que las baterías
de celdas secas alcalinas.
Deténgase de inmediato
ante la primera señal de
baterías con poca carga. No
apague nunca el transmisor
con el paquete de baterías
conectado. El modelo podría
funcionar fuera de control.
• Utilice siempre baterías nuevas o recién cargadas para el sistema de
radio. Las baterías con poca carga limitarán la señal de radio entre el
receptor y el transmisor. La pérdida de señal de radio puede hacer que
pierda el control de su modelo.
66
TRAXXAS • 15
Page 16
SYSTEMA DE RADIO TQ 2.4 GHz DE TRAXXAS
Uso de marcha atrás:
mientras conduce, presione
el gatillo del acelerador
hacia adelante para frenar.
Una vez detenido, regrese
el gatillo del acelerador a
neutral. Presione el gatillo del
acelerador nuevamente hacia
adelante para colocarlo en
marcha atrás proporcional.
7,87,8
Procedimiento de inversión del acelerador:
Nota: Invertir el acelerador es frecuentemente innecesario en los
modelos eléctricos, ya que los problemas con el acelerador se resuelven
generalmente reprogramando el control de velocidad o vericando
que el motor esté bien cableado. Debe volver a calibrar el control de
velocidad antes de intentar invertir el canal del acelerador siguiendo el
procedimiento a continuación. Consulte la sección de “Programación de
conguración BL-2s” en la página 18.
1. Presione y sostenga el botón CONFIGURAR en el transmisor por dos
segundos. La luz LED de estado se encenderá en verde.
2. Mueva y sostenga el gatillo del acelerador totalmente en posición
hacia adelante o de frenado (no importa la posición que elija).
3. Mientras sostiene el gatillo del acelerador en esa posición, presione el
botón CONFIGURAR para invertir la dirección del canal.
4. La dirección del canal ahora queda invertida. Vuelva a calibrar el
control de velocidad y luego conrme la operación correcta del servo
antes de poner en marcha su modelo.
USO DEL SISTEMA DE RADIO
El sistema de radio TQ de 2,4GHz tiene los ajustes configurados de
fábrica para el correcto funcionamiento de su modelo. Se deben
controlar los ajustes antes de poner en marcha el modelo en caso de que
haya habido algún movimiento durante el envío. Cómo hacerlo:
1. Encienda el transmisor. La luz LED de estado en el transmisor debe ser
verde fijo (no parpadeante).
2.
Eleve el modelo sobre un bloque o una plataforma de modo que
ninguna rueda toque el suelo. Asegúrese de que sus manos estén
alejadas de las piezas móviles del modelo.
3.
Conecte el paquete de baterías del modelo en el control de velocidad.
4. Presione y suelte el botón EZ-Set en el control de velocidad para
encender el modelo. La luz LED se encenderá en rojo (consulte la
nota abajo). Para apagar el control de velocidad, presione el botón
EZ-Set hasta que se apague la luz. Nota: Si la luz LED brilla en verde,
está activada la detección de bajo voltaje. Esto puede provocar un
bajo rendimiento de las baterías de NiMH incluidas. La conguración
de fábrica es que la detección de bajo voltaje esté desactivada (la
luz LED brilla en rojo). Asegúrese de encender la detección de bajo
voltaje al usar baterías LiPo. Nunca use baterías LiPo mientras la
detección de bajo voltaje esté apagada. Consulte la página 18 para
obtener más información.
5.
Gire la rueda de dirección en el transmisor una y otra vez y verique el
rápido funcionamiento del servo de dirección. También verique que
el mecanismo de dirección no esté ojo ni agarrotado. Si la dirección
funciona con lentitud, compruebe el nivel de carga de las baterías.
Al mirar al modelo, las ruedas
6.
delanteras deben apuntar
en línea recta. Si las ruedas
están apenas giradas hacia la
izquierda o la derecha, ajuste
el control de nivel de la
dirección lentamente en el
transmisor hasta que apunten
en línea recta.
7.
Maneje con suavidad el gatillo de velocidad para asegurarse de tener
marcha adelante y marcha atrás y de que el motor se detiene cuando
el gatillo de velocidad está en posición neutral. ATTENTION: No
aplique aceleración total en marcha adelante o atrás mientras el
modelo se encuentre elevado.
8. Una vez hechos los ajustes, apague el receptor de su modelo y luego el
transmisor portátil.
Prueba de alcance del sistema de radio
Antes de cada sesión de manejo con su modelo, debe probar el alcance del
sistema de radio para garantizar que funcione correctamente.
1.
Encienda el sistema de radio y verifique su funcionamiento tal como
se describe en la sección anterior.
2.
Pida a un amigo que sostenga el modelo. Asegúrese de que las
manos y la ropa estén alejadas de las ruedas y otras piezas móviles del
modelo.
3.
Aléjese del modelo con el transmisor hasta haber alcanzado la
distancia más lejana desde donde planea operar el modelo.
4.
Vuelva a manejar los controles en el transmisor para estar seguro de
que el modelo responde correctamente.
5.
No intente operar el modelo si existe algún problema con el sistema
de radio o si hay cualquier interferencia externa con su señal de radio
en su ubicación.
El transmisor TQ de 2,4GHz tiene una antena direccional. Para
un alcance máximo, sostenga la antena de manera vertical
y en la dirección del modelo. Cuando el transmisor queda
en dirección contraria del modelo, el alcance de la radio
disminuye.
16 • TRAXXAS
Page 17
SYSTEMA DE RADIO TQ 2.4 GHz DE TRAXXAS
Velocidades más altas requieren mayores distancias
Mientras más rápido conduzca su modelo, más rápidamente alcanzará
el límite de alcance de la radio. En velocidades máximas, los modelos
pueden cubrir cualquier distancia entre 25 y 100 pies cada segundo.
Es emocionante, pero debe tener cuidado de mantener a su modelo
dentro del alcance. Si desea ver cómo su modelo alcanza su máxima
velocidad, lo ideal es ubicarse en el medio del área de recorrido de
la camioneta (no en un extremo), de manera tal que puede manejar
la camioneta hacia y pasando su ubicación. Además de maximizar el
alcance del sistema de radio, esta técnica mantendrá a su modelo más
cerca de usted, lo que hace que sea más fácil verlo y controlarlo.
El sistema de radio de su modelo está diseñado para funcionar
con fiabilidad hasta la distancia aproximada donde ya no sea
fácil o cómodo ver y controlar el modelo. La mayoría de los
conductores harán un esfuerzo para ver y conducir su modelo a
distancias mayores que las de un campo de fútbol (300+ pies o
aproximadamente 91 metros). A distancias mayores, puede perder
de vista a su modelo y también superar el alcance del sistema de
radio, lo que hará que se active el sistema de prueba de fallos. For
Para una visibilidad y un control óptimos de su modelo, manténgalo
dentro de una distancia de 200 pies (aproximadamente 60 metros),
sin importar el alcance máximo disponible.
Sin importar qué tan rápido o lejos maneje su modelo, deje siempre
suficiente espacio entre usted, el modelo y otras personas. Nunca
maneje el modelo directamente hacia usted u otras personas.
CÓDIGOS LED DEL TRANSMISOR
LED color/diseño Nombre Notas
Verde jo Modo de
Parpadeo lento en rojo
(0,5s encendido/0,5 s
apagado)
Parpadeo a velocidad
media en rojo
(0,25s encendido/0,25 s
apagado)
Parpadeo rápido en rojo
(0,125 s encendido / 0,125 s
apagado)
conducción
normal
Conexión
Alarma de
batería baja
Falla/Error de
enlace
Consulte la página 15 para obtener
información sobre cómo usar los
controles de su transmisor.
Consulte este página para obtener
más información sobre conexión.
Coloque nuevas baterías en el
transmisor. Consulte la página 13
para obtener información.
El transmisor y el receptor ya no
están vinculados. Apague el sistema
y luego vuelva a encenderlo para
reanudar el funcionamiento normal.
Encuentre el origen de la falla de
enlace (p.ej. fuera de alcance,
baterías bajas, antena dañada).
Instrucciones de conexión TQ de 2,4GHz
Para un funcionamiento adecuado, el transmisor y el receptor deben estar
electrónicamente “conectados”. Esto ya viene así de fábrica. Si alguna
vez necesita volver a conectar el sistema o conectarlo a otro transmisor
o receptor, siga estas instrucciones. Nota: el receptor debe estar conectado
a una fuente de energía de entre 4,8 y 6V (nominal) para su conexión y el
transmisor y el receptor deben encontrarse a una distancia dentro de los 5
pies (aproximadamente 1,5 metros) entre ellos.
1.
Mantenga presionado el botón CONFIGURAR en el transmisor.
2. Encienda el transmisor y suelte el botón CONFIGURAR. El LED de
estado parpadeará en rojo lentamente, indicando que el transmisor
está en modo de conexión.
3. Mantenga presionado el botón CONECTAR en el transmisor.
4. Encienda el control de velocidad presionando el botón EZ-Set, y suelte
el botón CONECTAR.
5. Cuando los LED tanto del transmisor como del receptor se enciendan
en verde, el sistema estará conectado y listo para ser usado. Verifique
que la dirección y la aceleración funcionen correctamente antes de
conducir el modelo.
CÓDIGOS LED DEL RECEPTOR
LED color/diseño Nombre Notas
Verde jo Modo de
Parpadeo lento en rojo
(0,5s encendido/0,5 s
apagado)
Parpadeo rápido en rojo
(0,125 s encendido / 0,125 s
apagado)
conducción
normal
Conexión
Prueba de fallos/
Detección de
bajo voltaje
Consulte la página 15 para obtener
información sobre cómo usar los
controles de su transmisor.
Consulte este página para obtener
más información sobre conexión.
Un bajo voltaje constante en el
receptor ocasiona una prueba de
fallos para que haya suciente
energía para centrar la velocidad
antes de que pierda la energía por
completo.
Prueba de fallos
Su sistema de radio Traxxas
está equipado con una
función a prueba de fallos
incorporada que regresa
al acelerador a su última
posición neutral guardada
en caso de que se pierda
la señal. La luz LED del
transmisor y del receptor
parpadearán rápido en rojo
cuando la funcion a prueba
de fallos es activado. Si el
sistema de prueba de fallos
se activa mientras maneja su
modelo, determine la razón
para la pérdida de señal y
resuelva el problema antes
de volver a conducir su
modelo.
TRAXXAS • 17
Page 18
AJUSTE DEL CONTROL DE VELOCIDAD ELECTRÓNICO
Especicaciones
del BL-2s
Voltaje de entrada:
4,8 a -8,4V (6 a 7 celdas de
NiMH, LiPo de 2s)
Motores admitidos:
Sin escobillas
Límite del motor:
3300 kV
Corriente continua:
50A
Corriente de punta:
300A
Voltaje BEC:
6,0 V CC
Tipo de transistor:
MOSFET
Conector de batería:
Conector de alta corriente
Traxxas
Conectores del motor:
Conectores Amass MT30-F
Cableado de motor/
batería:
Calibre 16
Cableado de motor/
batería:
Calibre 14
Protección térmica:
Bloqueo térmico de 2
etapas
18 • TRAXXAS
Conguraciones de la batería del BL-2s
(conguración de la detección de bajo voltaje)
El control de velocidad electrónico de Velineon BL-2s está equipado con detección de bajo
voltaje integrada. El circuito de detección de bajo voltaje monitorea constantemente el
voltaje de la batería. Cuando el voltaje de la batería comienza a alcanzar el umbral mínimo
recomendado de voltaje de descarga para la batería LiPo, el BL-2s limita la salida de
potencia a un 50% de aceleración. Cuando el voltaje de la batería intenta caer por debajo
del umbral mínimo, el BL-2s bloquea toda la salida del motor. La luz de led en el control de
velocidad parpadeará lentamente en rojo, lo cual indica un bloqueo de bajo voltaje. El BL-2s
permanece en este modo hasta que se conecte una batería totalmente cargada.
Al encender el modelo, el LED de estado del control de velocidad está en verde, lo que
indica que la detección de bajo voltaje está activada para evitar la sobredescarga de las
baterías de polímero de litio (LiPo). Solo los usuarios avanzados que conocen los riesgos
asociados con el uso de las baterías de polímero de litio (LiPo) deben utilizarlas.
ADVERTENCIA: RIESGO DE
INCENDIO!
(LiPo) en este vehículo con la detección de bajo voltaje desactivada.
Verique que la detección de bajo voltaje esté ACTIVADA:
1. Encienda el transmisor (con la velocidad en neutral).
2. Conecte una batería totalmente cargada al BL-2s.
3. Presione y suelte el botón EZ-Set para encender el BL-2s. Si la luz de led está encendida
en rojo jo, esto indica que la detección de bajo voltaje está DESACTIVADA (no es seguro
utilizar baterías LiPo). Si la luz de led está encendida en verde, esto indica que la detección
de bajo voltaje está ACTIVADA.
Para activar la detección de bajo voltaje (conguración LiPo):
1. Asegúrese de que la luz de led en el BL-2s esté encendida y en
rojo.
2. Mantenga presionado el botón EZ-Set por diez segundos.
La luz de led se apagará y, luego, se encenderá en verde.
Además, el motor emitirá un tono musical “en ascenso”.
3. La detección de bajo voltaje está ahora ACTIVADA.
Para desactivar la detección de bajo voltaje (conguración NiMH):
1. Asegúrese de que la luz de led en el BL-2s esté encendida y en
verde.
2. Mantenga presionado el botón EZ-Set por diez segundos. La
luz de led se apagará y luego se encenderá en rojo. Además, el
motor emitirá un tono musical “en descenso”.
3. La detección de bajo voltaje ahora está DESACTIVADA.
Ajustes del transmisor para el ESC del BL-2s
Antes de intentar programar su ESC del BL-2s, es importante asegurarse de que su transmisor
esté correctamente ajustado (restablecido a los valores predeterminados de fábrica). De lo
contrario, puede que no obtenga el mejor rendimiento de su control de velocidad.
El transmisor debe ajustarse del siguiente modo:
Si las conguraciones del transmisor han sido ajustadas, restablézcalas a los valores
predeterminados de fábrica.
1. Apague el transmisor.
2. Mantenga presionados MENÚ y CONFIGURAR.
3. Encienda el transmisor.
4. Suelte MENÚ y CONFIGURAR. La luz de led del transmisor parpadeará en rojo.
No utilice baterías de polímero de litio
5. Presione CONFIGURAR para borrar las conguraciones. La luz de led se encenderá en
verde jo y el transmisor se restablecerá a los valores predeterminados de fábrica.
Programación de conguración del BL-2s (calibración del ESC y del transmisor)
Lea todos los pasos de programación antes de comenzar. Si se pierde
durante la programación o recibe resultados inesperados, simplemente
desconecte la batería, aguarde unos segundos, vuelva a conectar la
batería y comience nuevamente.
1. Conecte una batería totalmente cargada al BL-2s.
2. Encienda el transmisor (con la velocidad en neutral).
3. Mantenga presionado el botón (A) EZ-Set. La luz de led
primero se encenderá en verde y luego en roja. Suelte el
botón EZ-Set.
4. Cuando la luz de led parpadee en ROJO UNA VEZ, jale
del gatillo de velocidad a la posición de alta velocidad y
manténgalo allí (B).
5. Cuando la luz de led parpadee en ROJO DOS VECES, jale
del gatillo de velocidad a la posición de reversa completa y
manténgalo allí (C).
6. Cuando la luz de led parpadee en VERDE UNA VEZ, la programación
está completa. Luego, la luz de led se enciende en verde o en rojo
(según la conguración de detección de bajo voltaje), lo cual indica
que el BL-2s está encendido y en neutral (D).
Funcionamiento del BL-2s
Para operar el control de velocidad y probar la programación, coloque el vehículo sobre un
bloque o una plataforma estables de modo que ninguna rueda accionada toque el suelo.
Desconecte los cables del motor (consulte la página 12) para garantizar que el motor no
accione las ruedas durante la prueba. No pruebe la programación sin desconectar los
cables del motor.
Tenga en cuenta que en los pasos 1 a 7 mencionados a continuación, la detección de bajo
voltaje está ACTIVADA (valor predeterminado de fábrica) y la luz de led esté encendida en verde.
Si la detección de bajo voltaje está DESACTIVADA, la luz de led se encenderá en rojo en lugar de
hacerlo en verde, en los pasos 1 a 7 a continuación. Nunca use baterías LiPo si la detección de
bajo voltaje está desactivada.
1. Con el transmisor encendido, presione y suelte el botón congurar EZ-Set. La luz de led se
encenderá en verde. Esto enciende al BL-2s.
2. Aplique la aceleración hacia adelante. La luz de led se apagará hasta que se alcance la
potencia de velocidad completa. A velocidad completa, la luz de led se iluminará en
verde.
3. Mueva el gatillo hacia adelante para aplicar los frenos. Observe que el control de
frenos es totalmente proporcional. La luz de led se apagará hasta que se alcance la
potencia en posición completa de frenos. En posición completa de frenos, la luz de led
se ilumina en verde.
4. Regrese el gatillo del acelerador a neutral. La luz de led se encenderá en verde.
5. Mueva el gatillo del acelerador nuevamente hacia adelante para colocarlo en marcha
atrás (Perl n.º 1). La luz de led se apagará. Una vez que se alcanza una potencia completa
de marcha atrás, la luz de led se iluminará en verde.
6. Para detenerlo, regrese el gatillo del acelerador a neutral. Tenga en cuenta que hay
una demora programada al pasar de marcha atrás a hacia adelante. Esto evita que se
produzcan daños en la transmisión en supercies de alta tracción.
7. Para apagar el BL-2s, presione el botón EZ-Set hasta que se apague la luz de led
(0,5 segundos).
B
En rojo una vez
C
En rojo dos
veces
A
Primero en verde
y después en rojo
D
En verde
una vez
Page 19
AJUSTE DEL CONTROL DE VELOCIDAD ELECTRÓNICO

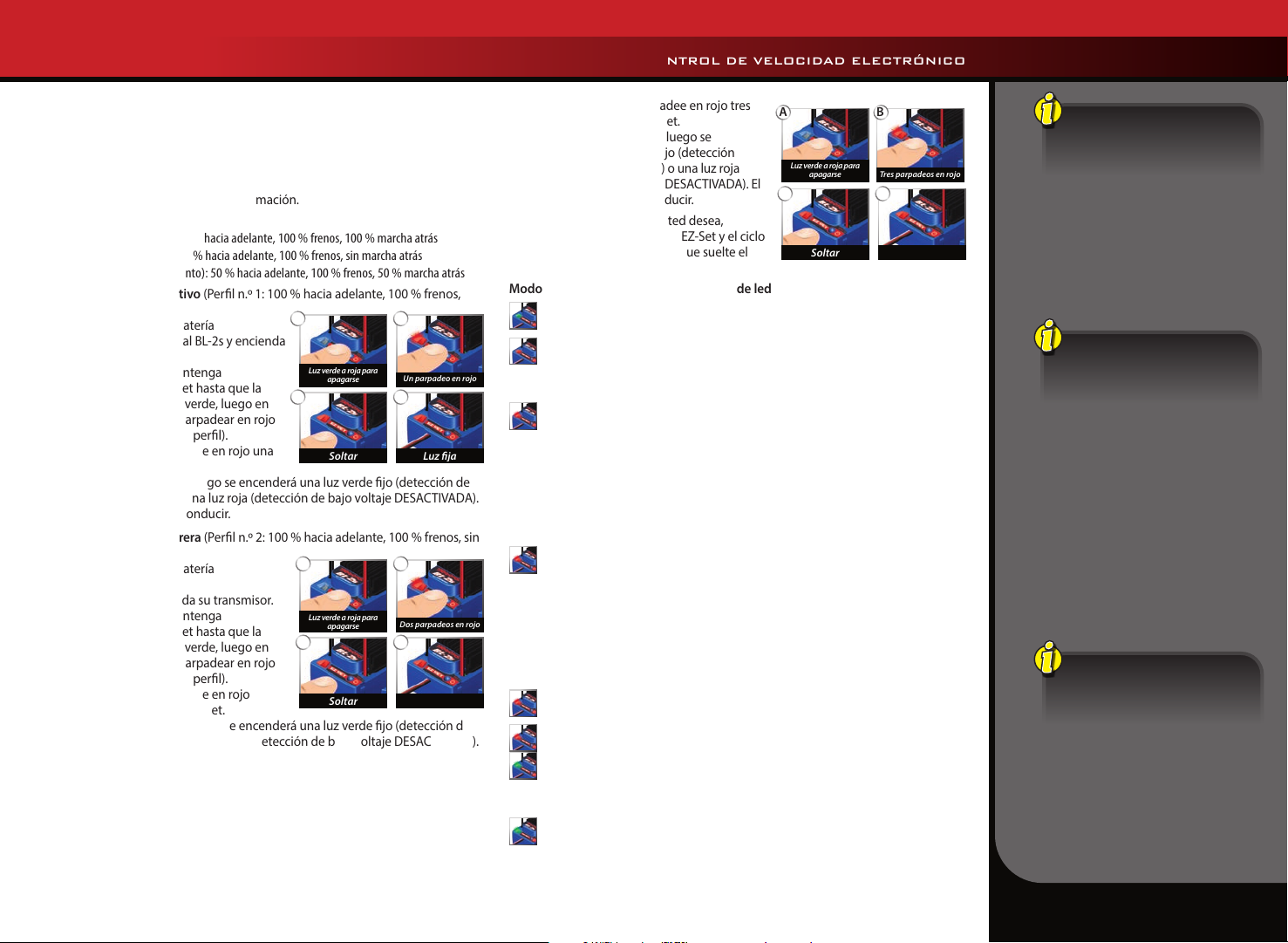

Selección de perl del BL-2s
El control de velocidad está establecido de fábrica en el Perl n.º1 (100% hacia
adelante, frenos y marcha atrás). Para desactivar la marcha atrás (Perl n.º2) o para
permitir el 50% hacia adelante y el 50% marcha atrás (Perl n.º 3), siga los pasos
a continuación. El control de velocidad debe conectarse al receptor y a la batería y
el transmisor debe ajustarse como se describió anteriormente. Para seleccionar los
perles, debe ingresar al modo de programación.
Descripción de perles
Perl n.º1 (modo deportivo): 100% hacia adelante, 100% frenos, 100% marcha atrás
Perl n.º2 (modo de carrera): 100% hacia adelante, 100% frenos, sin marcha atrás
Perl n.º3 (modo de entrenamiento): 50% hacia adelante, 100% frenos, 50% marcha atrás
Selección del modo deportivo (Perl n.º1: 100% hacia adelante, 100% frenos,
100% marcha atrás)
1. Conecte un paquete de batería
BA
completamente cargado al BL-2s y encienda
su transmisor.
2. Con el BL-2s apagado, mantenga
presionado el botón EZ-Set hasta que la
luz de led se encienda en verde, luego en
Luz verde a roja para
apagarse
Un parpadeo en rojo
DC
rojo y luego comience a parpadear en rojo
(indicando los números de perl).
3. Cuando la luz de led parpadee en rojo una
vez, suelte el botón EZ-Set.
Soltar Luz ja
4. La luz de led parpadeará y luego se encenderá una luz verde jo (detección de
bajo voltaje ACTIVADA) o una luz roja (detección de bajo voltaje DESACTIVADA).
El modelo está listo para conducir.
Selección del modo de carrera (Perl n.º2: 100% hacia adelante, 100% frenos, sin
marcha atrás)
1. Conecte un paquete de batería
BA
completamente
cargado al BL-2s y encienda su transmisor.
2. Con el BL-2s apagado, mantenga
presionado el botón EZ-Set hasta que la
luz de led se encienda en verde, luego en
Luz verde a roja para
apagarse
Dos parpadeos en rojo
DC
rojo y luego comience a parpadear en rojo
(indicando los números de perl).
3. Cuando la luz de led parpadee en rojo
dos veces, suelte el botón EZ-Set.
Soltar Luz ja
4. La luz de led parpadeará y luego se encenderá una luz verde jo (detección de
bajo voltaje ACTIVADA) o una luz roja (detección de bajo voltaje DESACTIVADA).
El modelo está listo para conducir.
Selección del modo de entrenamiento (Perl n.º3: 50% hacia adelante, 100%
frenos, 50 % marcha atrás)
1. Conecte un paquete de batería completamente cargado al BL-2s y encienda su
transmisor.
2. Con el BL-2s apagado, mantenga presionado el botón EZ-Set hasta que la luz de
led se encienda en verde, luego en rojo y luego comience a parpadear en rojo
(indicando los números de perl).
3. Cuando la luz de led parpadee en rojo tres
veces, suelte el botón EZ-Set.
4. La luz de led parpadeará y luego se
encenderá una luz verde jo (detección
de bajo voltaje ACTIVADA) o una luz roja
(detección de bajo voltaje DESACTIVADA). El
Luz verde a roja para
apagarse
modelo está listo para conducir.
Nota: Si pasó el modo que usted desea,
mantenga presionado el botón EZ-Set y el ciclo
de parpadeos se repetirá hasta que suelte el
Soltar Luz ja
botón y se seleccione un modo.
Modos de protección y códigos de la luz de led
• Verde jo: Luz que indica que el BL-2s está encendido. La detección de bajo
voltaje está ACTIVADA (conguración de baterías de LiPo).
• Rojo jo: Luz que indica que el BL-2s está encendido. La detección de
bajo voltaje está DESACTIVADA (conguración de baterías de NiCad/
NiMH). Nunca use baterías de LiPo si la detección de bajo voltaje está
desactivada.
• Parpadeo lento en rojo (con la detección de bajo voltaje encendida):
ElBL-2s ha ingresado en la protección de bajo voltaje. Cuando el voltaje de
la batería comienza a alcanzar el umbral mínimo recomendado de voltaje
de descarga para la batería de LiPo, el BL-2s limita la salida de potencia a
un 50% de aceleración. Cuando el voltaje de la batería intenta caer por
debajo del umbral mínimo, el BL-2s bloquea toda la salida del motor. El led
en el control de velocidad parpadeará lentamente en rojo, lo cual indica
un bloqueo de bajo voltaje. El BL-2s permanece en este modo hasta que se
conecte una batería totalmente cargada.
• Parpadeo rápido en rojo:
motor tiene una potencia inferior a la normal y el BL-2s está caliente, el
BL-2s ha ingresado en la
protege contra el sobrecalentamiento ocasionado por un ujo de corriente
excesivo. Si el motor no tiene potencia y el BL-2s está muy caliente, el BL-2s
ha ingresado en la etapa 2 de protección térmica de apagado y se ha
bloqueado automáticamente. Deje que el BL-2s se enfríe. Asegúrese de
que su modelo cuente con los engranajes correctos para las condiciones
(consulte la página 24).
• Parpadeo muy rápido en rojo:
voltaje bajo al mismo tiempo.
• Alternados; parpadeo en rojo y luego en verde: Si el motor no tiene
potencia, el BL-2s ha ingresado en la protección de sobrevoltaje. Si se usa
una batería con un voltaje demasiado alto, el BL-2s ingresa en un modo
a prueba de fallos. ADVERTENCIA: Si el voltaje de entrada supera los
20voltios aproximadamente, el ESC puede dañarse. No supere el voltaje
pico máximo de entrada de 10.5.
• Parpadeo en verde: El BL-2s indica que el nivel del acelerador del
transmisor está configurado incorrectamente. Ajuste el nivel del acelerador
en la configuración media 0.
Protección de bloqueo térmico, etapa 1. Si el
etapa 1 de Protección térmica de apagado
Se ha presentado un bloqueo térmico y
BA
Tres parpadeos en rojo
DC
, que
El modo de entrenamiento
patentada (Perl n.º 3) reduce
la velocidad de la marcha
adelante y atrás en un 50%.
El modo de entrenamiento se
proporciona para disminuir la
salida de potencia al permitir que
los conductores principiantes
controlen mejor el modelo. A
medida que las habilidades de
manejo mejoran, cambie al modo
deportivo o de carrera para
obtener un funcionamiento a
toda potencia.
Consejo para cambios rápidos
de modo
El BL-2s está establecido en
Perl 1 (modo deportivo) como
el valor predeterminado. Para
cambiar rápidamente al Perl 3
(modo de entrenamiento), con el
transmisor encendido, presione
y mantenga presionado el botón
EZ-Set hasta que la luz parpadee
en rojo tres veces y luego suelte
el botón. Para una potencia total,
vuelva a cambiar al Perl 1 (modo
deportivo); para ello, presione y
mantenga presionado el botón
EZ-Set hasta que la luz parpadee
una vez en rojo y luego suelte el
botón.
El BL-2s tiene una
programación integrada que
evita la activación accidental
de la marcha atrás mientras
está en marcha adelante
y viceversa. Debe detener
completamente el modelo,
liberar el gatillo de velocidad,
luego aplicar la aceleración
opuesta para colocar al motor
en la dirección deseada.
TRAXXAS • 19
Page 20
CONDUCCIÓN DE SU MODELO
20 • TRAXXAS
1010
¡Es hora de divertirse! Esta sección contiene instrucciones sobre cómo
conducir su modelo y cómo hacerle ajustes. Antes de continuar, lea a
continuación algunas precauciones importantes a tener en cuenta.
• Permita que el modelo se enfríe durante algunos minutos entre una
puesta en marcha y otra. Esto es especialmente importante cuando se
usan paquetes de baterías de alta capacidad (2400mAh y una mayor)
para permitir períodos extendidos de puesta en marcha. El control de las
temperaturas prolongará la vida útil de las baterías y de los motores.
• No siga operando el modelo con las baterías con poca carga o puede
perder el control sobre él. Algunas de las indicaciones de poca carga de
las baterías son un funcionamiento lento, servos lentos (vuelven lento al
centro). Deténgase de inmediato ante la primera señal de baterías con
poca carga. Cuando las baterías en el transmisor pierden la carga, la luz
de potencia comienza a parpadear en rojo. Deténgase de inmediato y
coloque nuevas baterías.
• No conduzca el modelo de noche, en calles públicas o ante grandes
multitudes de gente.
• Si el modelo se detiene con un objeto, no continúe accionando el motor.
Retire el objeto antes de continuar. No empuje o jale los objetos con el
modelo.
• Ya que el modelo se maneja mediante control radial, puede verse
afectado por interferencia radial de distintas fuentes que están fuera de
su control. Debido a que la interferencia radial puede provocar pérdidas
momentáneas del control radial, permita que haya un margen seguro en
todas las direcciones alrededor del modelo para prevenir choques.
• Use el sentido común siempre que conduzca su modelo. Los únicos
resultados de conducir intencionalmente de forma abusiva y violenta
serán un bajo rendimiento y piezas dañadas. Cuide su modelo para poder
disfrutarlo durante mucho tiempo.
• Los vehículos de alto rendimiento producen pequeñas vibraciones que
pueden aojar el hardware con el tiempo. Controle con frecuencia las tuercas
de las ruedas y otros tornillos en su vehículo para asegurarse de que todo el
hardware permanece bien ajustado.
Acerca del tiempo de funcionamiento
Un importante factor que afecta el tiempo de funcionamiento es el modelo
y la condición de las baterías. La capacidad en miliamperios-hora (mAh) de
las baterías determina qué tan grande es el "tanque de combustible". Un
paquete de baterías de 3000mAh en teoría funciona el doble de tiempo que
un paquete deportivo de 1500mAh. Debido a la gran variedad en los tipos
de baterías que se encuentran disponibles y los métodos con que pueden
cargarse, es imposible brindar tiempos de funcionamiento exactos para el
modelo.
Otro factor importante que afecta el tiempo de funcionamiento es la forma
de conducir el modelo. Los tiempos de funcionamiento pueden reducirse
cuando el modelo se conduce una y otra vez desde la posición de detención
hasta la velocidad máxima y con una constante aceleración brusca.
Consejos para incrementar el tiempo de funcionamiento
• Use baterías con la mayor capacidad en mAh que pueda adquirir.
• Use un cargador con detector de picos de alta calidad.
• Lea y siga todas las instrucciones de mantenimiento y cuidado provistas
por el fabricante de las baterías y de cargador.
• Mantenga al BL-2s frío. Logre un gran ujo de aire a través de los
disipadores térmicos del ESC.
• Use la conguración correcta de detección de bajo voltaje para su batería
(consulte la página 18). La detección de bajo voltaje puede estar apagada
para un máximo tiempo de funcionamiento de la batería de NiMH. Nunca
use baterías LiPo mientras la detección de bajo voltaje esté apagada.
• Disminuya su relación de engranajes. Si instala un piñón más pequeño o
un engranaje cilíndrico más grande se reducirá su relación de engranajes,
lo que ocasionará menos consumo de corriente proveniente del motor y
de la batería y reducirá las temperaturas de funcionamiento.
• Realice mantenimiento a su modelo. No permita que suciedad o piezas
dañadas causen agarrotamiento en el tren motriz. Mantenga limpio el
motor.
Capacidad en mAh y salida de potencia
La capacidad en mAh de la batería puede afectar su rendimiento a toda
velocidad. Los paquetes de baterías de mayor capacidad sufren menor
disminución de voltaje bajo una carga pesada que los paquetes con baja
capacidad en mAh. El potencial de voltaje más alto permite mayores
velocidades hasta que la batería comienza a descargarse.
CONDUCCIÓN EN CONDICIONES DE HUMEDAD
Su nuevo modelo Traxxas está diseñado con funciones resistentes al agua
para proteger la electrónica en el modelo (receptor, servos, control de
velocidad electrónico). Esto le brinda la libertad para divertirse al conducir
su modelo a través de charcos, césped mojado, nieve y otras condiciones
de humedad. A pesar de la alta resistencia al agua, el modelo no se
debe tratar como si fuese sumergible o totalmente resistente al agua al
100%. La resistencia al agua aplica solo a los componentes electrónicos
instalados. El conducir en condiciones de humedad requiere de cuidado
y mantenimiento especiales de los componentes mecánicos y eléctricos
para evitar la corrosión de las piezas metálicas y para mantener su correcto
funcionamiento.
Precauciones
• Sin la atención adecuada, algunas piezas de su modelo pueden sufrir
daños serios a causa del contacto con el agua. Sepa que se requerirán
procedimientos de mantenimiento adicionales después de cada
puesta en marcha en condiciones de humedad a n de mantener el
rendimiento de su modelo. No conduzca su modelo en condiciones
Page 21
CONDUCCIÓN DE SU MODELO
de humedad si no está dispuesto a aceptar las responsabilidades de
cuidado y mantenimiento extras.
• No todas las baterías pueden usarse en ambientes húmedos. Consulte
al fabricante para ver si sus baterías pueden usarse en condiciones de
humedad. No use baterías LiPo en condiciones de humedad.
• El transmisor Traxxas TQ 2.4GHz no es resistente al agua. No lo someta a
condiciones de humedad como lluvia.
• No opere su modelo durante una tormenta u otras inclemencias
climáticas en las que puedan ocurrir rayos.
• No permita que su modelo entre en contacto con agua salada (agua de mar),
agua salobre (entre agua dulce y agua de mar) u otra agua contaminada.
El agua salada es altamente conductiva y corrosiva. Tenga precaución si
planica poner en marcha su modelo en la playa o cerca de ella.
• Incluso un contacto casual con el agua puede reducir la vida útil de su
motor. Debe tener especial cuidado de modicar su engranaje y/o su
estilo de conducción en condiciones de humedad para extender la vida
útil del motor (detalles a continuación).
Antes de poner en marcha a su vehículo en condiciones de humedad
1. Consulte la sección "Luego de poner en marcha su vehículo en
condiciones de humedad" antes de continuar. Asegúrese de
comprender el mantenimiento extra que requiere el ponerlo en
marcha en condiciones de humedad.
2. Las ruedas tienen pequeños oricios moldeados para permitir que
el aire ingrese al neumático y salga de él durante un funcionamiento
normal. El agua ingresará en estos oricios y quedará atrapada dentro
de los neumáticos si no se cortan oricios en los neumáticos. Corte dos
oricios pequeños (3mm o 1/8in de diámetro) en cada neumático.
Cada oricio debe encontrarse cerca de la línea central del neumático,
a una distancia de 180 grados.
3. Conrme que la junta tórica de la caja del receptor y la cubierta estén
instaladas de manera correcta y segura. Asegúrese de que los tornillos
estén ajustados y que la junta tórica azul no sobresalga de manera
visible del borde de la cubierta.
4. Conrme que sus baterías puedan usarse en condiciones de humedad.
Precauciones para el motor
• La vida útil del motor puede verse muy reducida en lodo y agua. Si el
motor se moja o se sumerge excesivamente, utilice una aceleración suave
(accione el motor lentamente) hasta que no haya exceso de agua. Si se
aplica una aceleración total a un motor lleno de agua, se puede ocasionar
una rápida falla en el motor. Su hábitos de conducción determinarán la
vida útil con un motor mojado. No sumerja el motor en agua.
• No ponga los cambios en el motor según la temperatura cuando lo ponga
en marcha en condiciones de humedad. El motor se enfriará debido al
contacto con el agua y no dará un indicio preciso del cambio correcto.
Luego de poner en marcha a su vehículo en condiciones de humedad
1. Drene los neumáticos; para ello, haga girar los neumáticos a gran
velocidad para "lanzar" el agua hacia afuera. Una forma de hacerlo es
pasar varias veces a gran velocidad sobre una supercie plana y seca
(de ser posible).
2. Retire las baterías.
3. Enjuague el exceso de suciedad y lodo de la camioneta con agua de
baja presión, por ejemplo con agua proveniente de una manguera
de jardín. No use una lavadora a presión ni otro tipo de agua de alta
presión. Evite dirigir el agua hacia adentro de los rodamientos, los
diferenciales, etc.
4. Seque la camioneta con aire comprimido (opcional, pero se
recomienda hacerlo). Use gafas de seguridad al usar aire comprimido.
5. Retire las ruedas de la camioneta.
6. Rocíe todos los rodamientos, el tren motriz y los sujetadores con un
aceite liviano de desplazamiento de agua WD-40® u otro similar.
7. Deje la camioneta en pie o puede secarla con aire comprimido. Colocar
la camioneta en un lugar cálido y soleado ayudará a secarla. El agua
y el aceite atrapados continuarán goteando de la camioneta durante
algunas horas. Colóquela sobre una toalla o un pedazo de cartón para
proteger la supercie debajo de la camioneta.
8. Como medida de precaución, retire la cubierta sellada de la caja del
receptor. Si bien es poco probable, es posible que ingrese humedad
o pequeñas cantidades de humedad o condensación en la caja del
receptor durante la puesta en marcha en condiciones de humedad.
Esto puede ocasionar problemas a largo plazo con la electrónica
sensible del receptor. Retirar la cubierta de la caja del receptor
durante el almacenamiento permite que el aire interior se seque. Este
paso puede mejorar la conabilidad a largo plazo del receptor. No es
necesario retirar el receptor ni desenchufar alguno de los cables.
9. Mantenimiento extra: Aumente la frecuencia de desarmado,
inspección y lubricación de los siguientes elementos. Esto es necesario
después del uso extendido en condiciones de humedad si el vehículo
no se usará durante un largo período (como una semana o más).
Es necesario este mantenimiento extra para evitar que cualquier
humedad atrapada corroa los componentes internos de acero.
• Rodamientos de caja del muñón de eje: Extraiga, limpie y vuelva a
engrasar los rodamientos.
• Motor: Extraiga el motor, límpielo con limpiador para motores en
aerosol y vuelva a aceitar los rodamientos con aceite liviano. Asegúrese
de usar protección para los ojos al usar limpiadores en aerosol.
TRAXXAS • 21

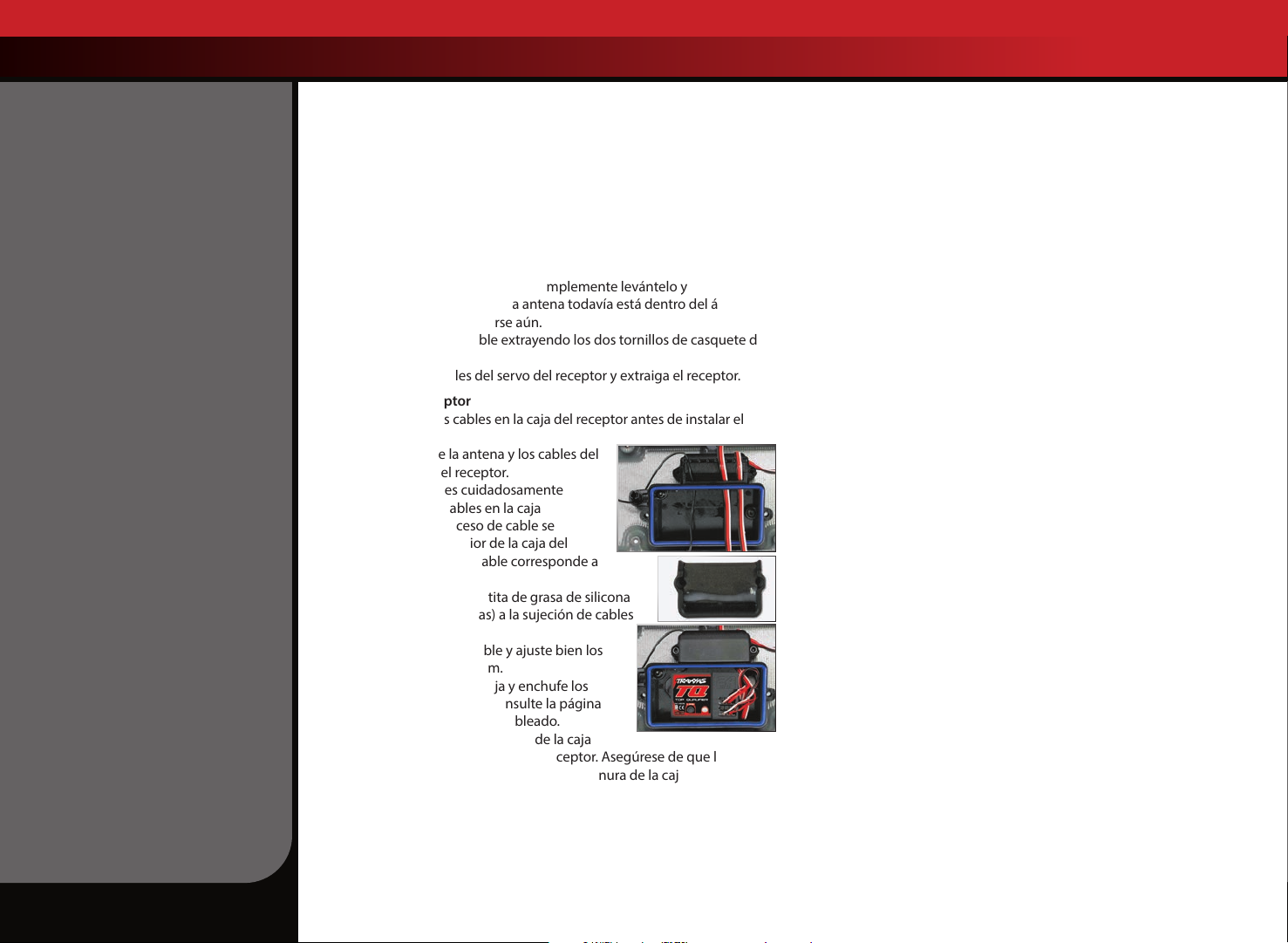

Page 22
CONDUCCIÓN DE SU MODELO
CAJA DEL RECEPTOR:
CÓMO MANTENER UN SELLO HERMÉTICO
Extracción e instalación del equipo de la radio
El diseño único de la caja del receptor permite la extracción y la instalación
del receptor sin perder el sellado hermético en la caja. La función de sujeción
de cables con patente en trámite también permite instalar sistemas de radio
de recambio y mantener las funciones herméticas de la caja del receptor.
Extracción del receptor
1. Para retirar la cubierta, extraiga los dos tornillos de cabeza semiesférica de
3 x 8mm.
2. Para retirar el receptor de la caja, simplemente levántelo y llévelo
hacia el costado. El cable de la antena todavía está dentro del área de
sujeción y no puede retirarse aún.
3. Retire la sujeción del cable extrayendo los dos tornillos de casquete de
2.5 x 8mm..
4. Desenchufe los cables del servo del receptor y extraiga el receptor.
Instalación del receptor
1. Instale siempre los cables en la caja del receptor antes de instalar el
receptor.
2. Instale el cable de la antena y los cables del
servo en la caja del receptor.
3. Disponga los cables cuidadosamente
utilizando el pasacables en la caja
el receptor (A). El exceso de cable se
acomodará en el interior de la caja del
receptor. Etiquete qué cable corresponde a
qué canal.
4. Aplique una pequeña gotita de grasa de silicona
(pieza n.° 1647 de Traxxas) a la sujeción de cables
(B).
5. Instale la sujeción del cable y ajuste bien los
dos tornillos de 2,5 x 8 mm.
6. Instale el receptor en la caja y enchufe los
cables en el receptor (C). Consulte la página
12 para ver el diagrama de cableado.
7. Asegúrese de que el tubo de luz de la caja
esté alineado con la luz de led del receptor. Asegúrese de que la junta
tórica esté correctamente asentada en la ranura de la caja del receptor
de modo que la cubierta no la apriete ni la dañe de ninguna forma.
8. Instale la cubierta y ajuste bien los dos tornillos de cabeza semiesférica
de 3 x 10 mm.
9. Inspeccione la cubierta para asegurarse de que el sello de la junta
tórica no pueda verse.
A
B
C
22 • TRAXXAS

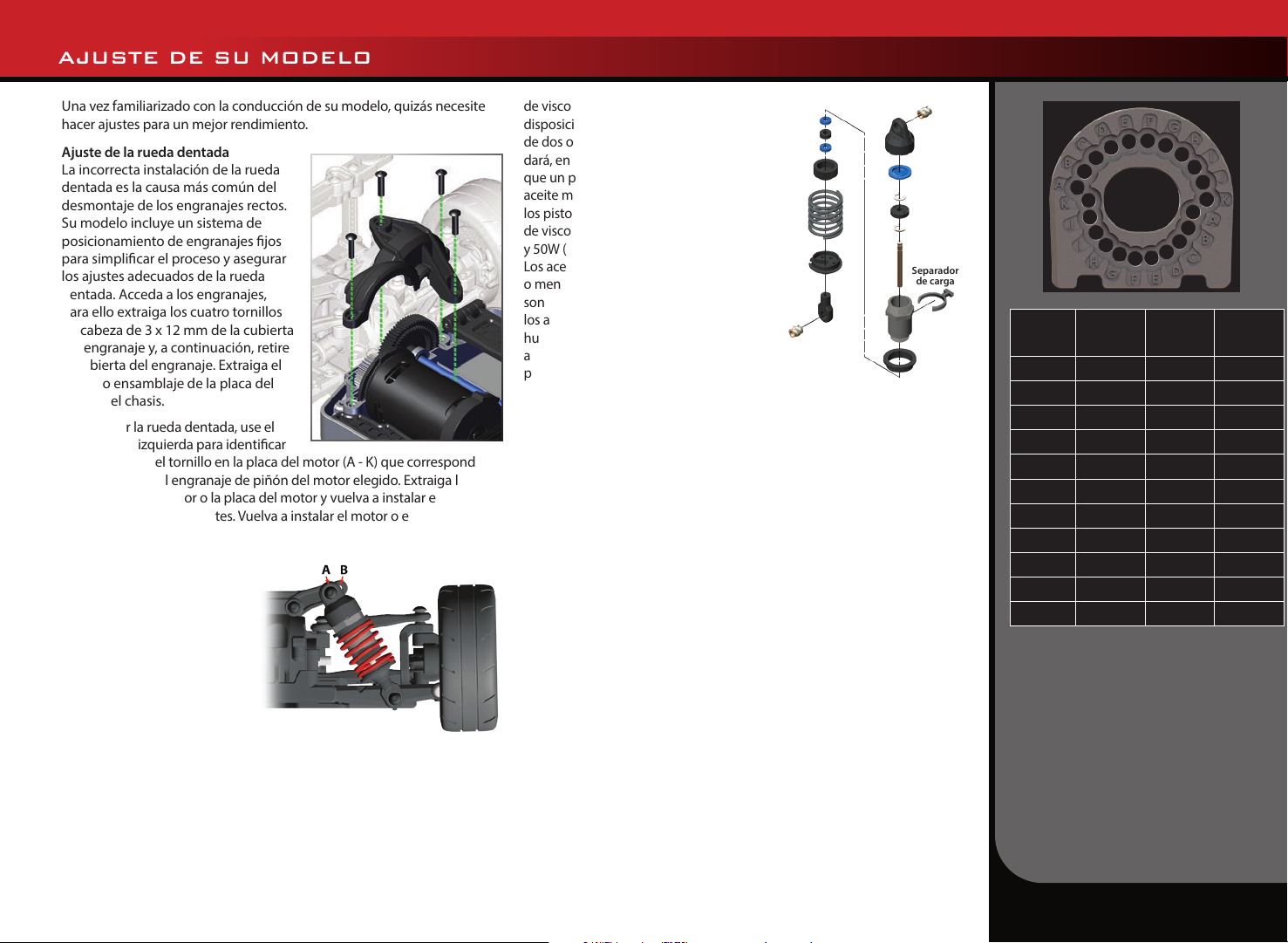

Page 23
AJUSTE DE SU MODELO
Una vez familiarizado con la conducción de su modelo, quizás necesite
hacer ajustes para un mejor rendimiento.
Ajuste de la rueda dentada
La incorrecta instalación de la rueda
dentada es la causa más común del
desmontaje de los engranajes rectos.
Su modelo incluye un sistema de
posicionamiento de engranajes jos
para simplicar el proceso y asegurar
los ajustes adecuados de la rueda
dentada. Acceda a los engranajes,
para ello extraiga los cuatro tornillos
de cabeza de 3 x 12 mm de la cubierta
del engranaje y, a continuación, retire
la cubierta del engranaje. Extraiga el
motor o ensamblaje de la placa del
motor del chasis.
Para ajustar la rueda dentada, use el
cuadro de la izquierda para identicar
las posiciones del tornillo en la placa del motor (A - K) que corresponden
con el tamaño del engranaje de piñón del motor elegido. Extraiga los
dos tornillos del motor o la placa del motor y vuelva a instalar en las
posiciones correspondientes. Vuelva a instalar el motor o ensamblaje de la
placa del motor en el chasis.
Posición de instalación de los
amortiguadores
Los grandes baches y un
terreno irregular requieren
una suspensión más suave
con los mayores recorrido
de suspensión y altura de
conducción posibles. Correr
sobre una pista preparada o el
uso sobre caminos requieren
una altura de conducción
más baja y conguraciones de suspensión más progresivas y rmes.
Las conguraciones de suspensión más progresivas ayudarán a reducir
el balanceo de la carrocería (mayor rigidez), el cabeceo al frenar y el
hundimiento al acelerar. La suspensión de su modelo ha sido congurada
para un rendimiento sobre caminos.
Ajuste de precisión de los amortiguadores
Los cuatro amortiguadores en el modelo inuyen en gran medida en su
manejo. Siempre que reconstruya sus amortiguadores o realice cambios
en los pistones, los resortes o el aceite, realice siempre tales cambios en
pares (delantero o trasero). La selección de pistón depende del rango
de viscosidades de aceite que tenga a
disposición. Por ejemplo, usar un pistón
de dos oricios con un aceite liviano le
dará, en algún punto, la misma humedad
que un pistón de tres oricios con un
aceite más pesado. Recomendamos usar
los pistones de dos oricios con un rango
de viscosidades de aceite de entre 10W
y 50W (disponibles en su distribuidora).
Los aceites de viscosidad más na (30W
o menos) uyen más suavemente y
Separador
de carga
son más consistentes, mientras que
los aceites más densos brindan más
humedad. Utilice únicamente aceites para
amortiguadores 100% pura silicona para
prolongar la duración del sellado. El aceite
del amortiguador tiene conguración
de fábrica de 50 W en los amortiguadores delanteros y traseros. La altura
de conducción del modelo se puede regular al agregar o quitar los
separadores de carga tipo resorte y gancho. Regule la altura de conducción
de manera tal que los brazos de suspensión se encuentren levemente por
encima y paralelos al piso. Observe cómo maneja las curvas el modelo.
Una correcta conguración añadirá estabilidad y evitará los giros sin
control. Experimente distintos aceites para resortes y amortiguadores para
descubrir qué funciona mejor para sus condiciones de pista actuales.
Centrado de los servos
Si los controles de ajuste de su transmisor parecen fuera de lugar, puede
necesitar centrar nuevamente su servo. Además, cada vez que su servo
haya sido retirado para mantenimiento o limpieza, deberá ser centrado
nuevamente antes de su instalación en el modelo.
1. Extraiga la bocina del servo del servo de dirección.
2. Conecte el servo de dirección al canal 1 en el receptor. Conecte el
control de velocidad electrónico (ESC) al canal 2.
3. Coloque baterías “AA” nuevas en el transmisor y coloque el interruptor
de encendido en la posición de encendido.
4. Gire el ajuste del nivel de dirección en el transmisor hacia la posición
central “0”.
5. Eleve el modelo sobre un bloque o una plataforma de modo que
ninguna rueda toque el suelo. Conecte un nuevo paquete de baterías
al control electrónico de velocidad y tencienda el ESC (consulte la
página 18). El servo saltará automáticamente a su posición central.
6. Desconecte el modelo de la fuente de energía y luego apague el
transmisor. El bocina del servo está listo para ser instalado.
7. Tenga cuidado de no mover el eje del servo al instalar la bocina del
servo. Vuelva a ajustar el ESC (control electrónico de velocidad) como
se describe en la sección “Ajustar el control de velocidad”.
F
*
G
C
D
EEF
Tamaño del
engranaje
de piñón
H
**
I
J
A
B
K
Tamaño del
engranaje
de piñón
D
C
B
A
K
J
I
H
G
Posiciones
de tornillos
*
Para usar con engranajes rectos de 55-T
únicamente
**
Para usar con engranajes rectos de 62-T
Tamaño del
engranaje
de piñón
A 34-T 27-T 19-T
B 35-T 28-T 20-T
C - 29-T 21-T
D - 30-T 22-T
E - 31-T 23-T
F - 32-T 24-T
G - 33-T 25-T
H - 34-T 26-T
I - 35-T 27-T
J - - 28-T
K - - 29-T
únicamente
†Para usar con engranajes rectos de 70-T
únicamente
TRAXXAS • 23
†

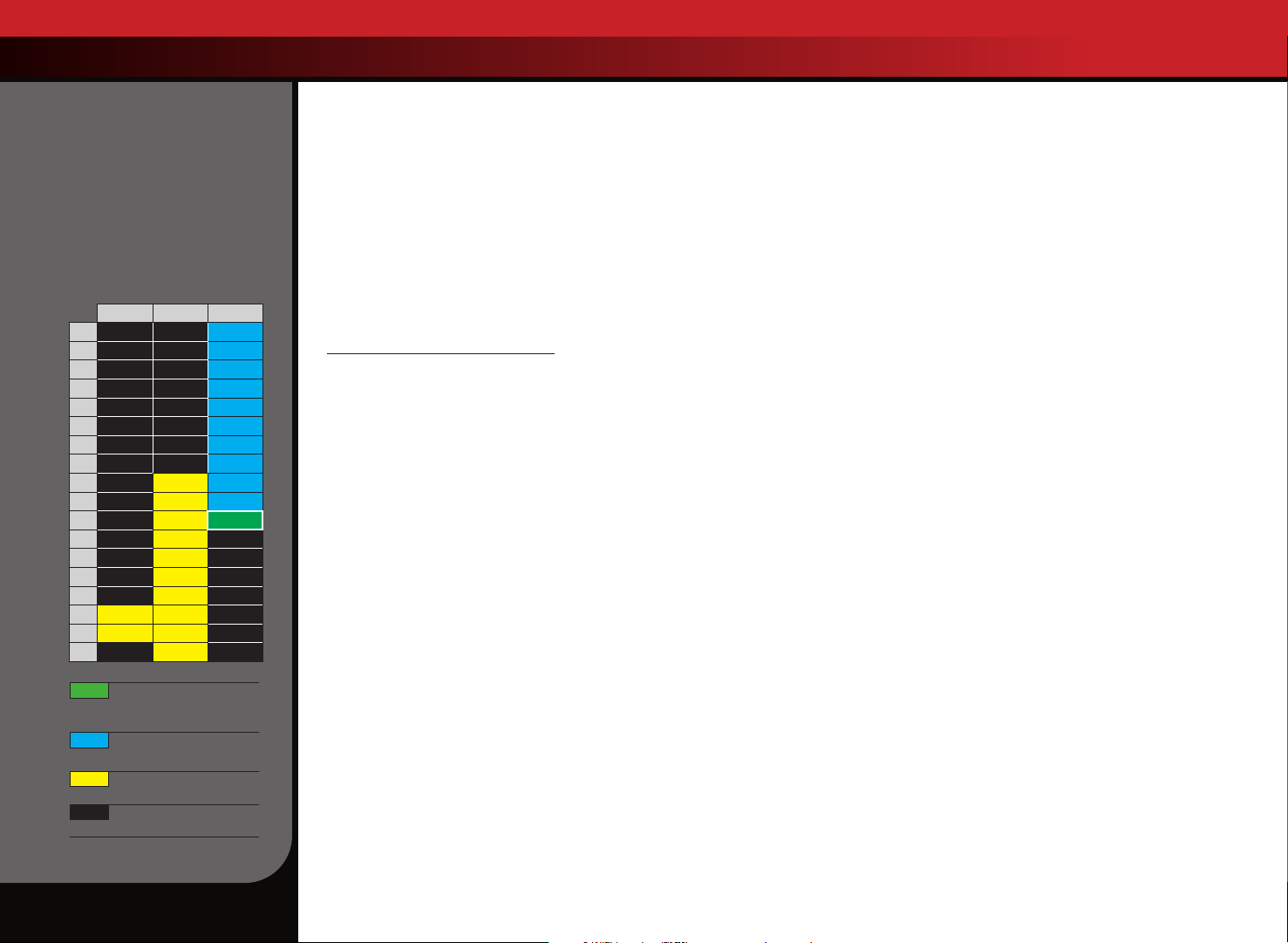

Page 24
AJUSTE DE SU MODELO
Cuadro de compatibilidad de
engranajes:
Los cuadros a continuación
muestra una gama completa de
combinaciones de engranajes.
Esto NO signica que se deban
usar estas combinaciones de
engranajes. El engranaje superior
(piñones más grandes, engranajes
cilíndricos más pequeños) puede
sobrecalentar y dañar el motor o el
control de velocidad.
Engranaje cilíndrico
55 62 70
19 - - 3.68
20 - - 3.50
21 - - 3.33
22 - - 3.18
23 - - 3.04
24 - - 2.92
25 - - 2.80
26 - - 2.69
27 - 2.30 2.59
Piñón
28 - 2.21
29 - 2.14 2.41
30 - 2.07
31 - 2.00 -
32 - 1.94 -
33 - 1.88 -
34 1.62 1.82 -
35 1.57 1.77 -
36 - 1.72 -
Conguración al abrir la caja,
recomendada para la mayoría
de recorridos, baterías de 6 o 7
celdas NiMH o LiPo 2s
Rango de engranaje aceptable
para baterías de 6 o 7 celdas
NiMH o LiPo 2s
Adaptable, no es recomendada
No encaja
2.50
-
Motor y engranaje
Una de las ventajas más importantes para la transmisión de su modelo
es la muy amplia variedad de relaciones de engranajes disponibles.
Puede estar engranado lo sucientemente bajo como para hacer
funcionar un motor modicado muy caliente. Puede estar engranado lo
sucientemente bajo como para hacer funcionar un motor modicado
muy caliente. Un motor modicado debe estar engranado más bajo
(más alto numéricamente) que un motor estándar, ya que alcanzará
su máxima potencia a más rpm. Un motor modicado que esté mal
engranado puede de hecho ser más lento que un motor estándar con el
engranaje correcto. Utilice la siguiente fórmula para calcular la relación
general para combinaciones que no estén enumeradas en el cuadro:
# Dientes de engranaje cilíndrico
# Dientes de piñón
x 2,85 = Relación nal de
engranajes
Si le preocupa que el engranaje sea superior al correcto, verique
la temperatura de la batería y del motor. Si la batería está
extremadamente caliente o el motor está demasiado caliente
como para tocarlos, probablemente su modelo tenga un engranaje
demasiado alto. Si no puede conducir su modelo durante al menos
cuatro minutos antes de que se acabe la carga de la batería, entonces
cambie a una relación de engranajes más baja. Esta prueba de
temperatura asume que el modelo tiene el peso estándar aproximado
de fábrica y que funciona sin restricciones ni excesivos fricción, arrastre
ni agarrotamiento y que la batería está completamente cargada y en
buenas condiciones.
El modelo está equipado con el motor
BL-2s 3300 kV
. La combinación
de engranajes que viene de fábrica en cada modelo proporciona
una buena aceleración total y velocidad máxima. Si desea una mayor
velocidad máxima y menos aceleración, instale el engranaje de alta
velocidad incluida (más dientes). Si desea una mayor aceleración y
menos velocidad máxima, instale un engranaje de piñón más pequeño
opcional (no incluido).
BL-2s 3300 kV
El
está equipado con un ventilador de refrigeración
integrado que es efectivo durante un funcionamiento de mediana a
alta velocidad. La caja de cambios está especialmente ventilada para
enfriar el motor. Los arranques y las paradas repetitivas en distancias
cortas crean un exceso de calor y no permitirán que el ventilador
enfríe apropiadamente el motor. Para este tipo de conducción, se
recomiendan engranajes de piñones más pequeños para reducir la
carga en el motor. Consulte los cuadros.
Ajustes de precisión de los diferenciales de engranajes sellados
La acción de los diferenciales de engranajes delanteros y traseros del
modelo se pueden ajustar a las diferentes condiciones de conducción
y requisitos de rendimiento, sin desensamblar o retirar el sistema de
suspensión.
Los diferenciales están sellados de fábrica para mantener un rendimiento
consistente a largo plazo. El cambio de aceite en los diferenciales por uno
de mayor o menor viscosidad variará las características de rendimiento
de los diferenciales. El cambio a un aceite de mayor viscosidad en los
diferenciales reducirá la tendencia de que la corriente del motor se
transera a la rueda con la menor tracción. Puede observar esto al hacer
giros pronunciados sobre supercies resbaladizas. Las ruedas sin carga
sobre el lado del giro tienen la menor tracción y tienden a girar a RPM
extremadamente altas. Un aceite de mayor viscosidad (más denso) hará
que los diferenciales actúen como un diferencial autobloqueante, lo que
distribuye igual corriente a las ruedas izquierdas y derechas.
El modelo generalmente se beneciará de un aceite de mayor
viscosidad al trepar o correr sobre supercies de baja tracción. Nota:
Un aceite más pesado permitirá que la corriente sea transferida incluso
si uno o más neumáticos no tocan el piso. Esto puede aumentar las
posibilidades de que el vehículo vuelque en supercies de alta tracción.
De fábrica, el diferencial delantero cuenta con aceite de silicona de
viscosidad SAE 30.000W. El diferencial trasero está llenado con grasa,
pero también se le puede aplicar aceite de silicona para diferencial.
Utilice únicamente aceite de silicona en los diferenciales. Traxxas le
ofrece aceite de viscosidad SAE 10.000W, 30.000W y 50.000W (consulte
su lista de piezas). Los diferenciales se deben extraer del vehículo y
desarmar para cambiar o reemplazar el aceite.
Siga los pasos a continuación para acceder y aplicar en los diferenciales
delantero y trasero.
24 • TRAXXAS

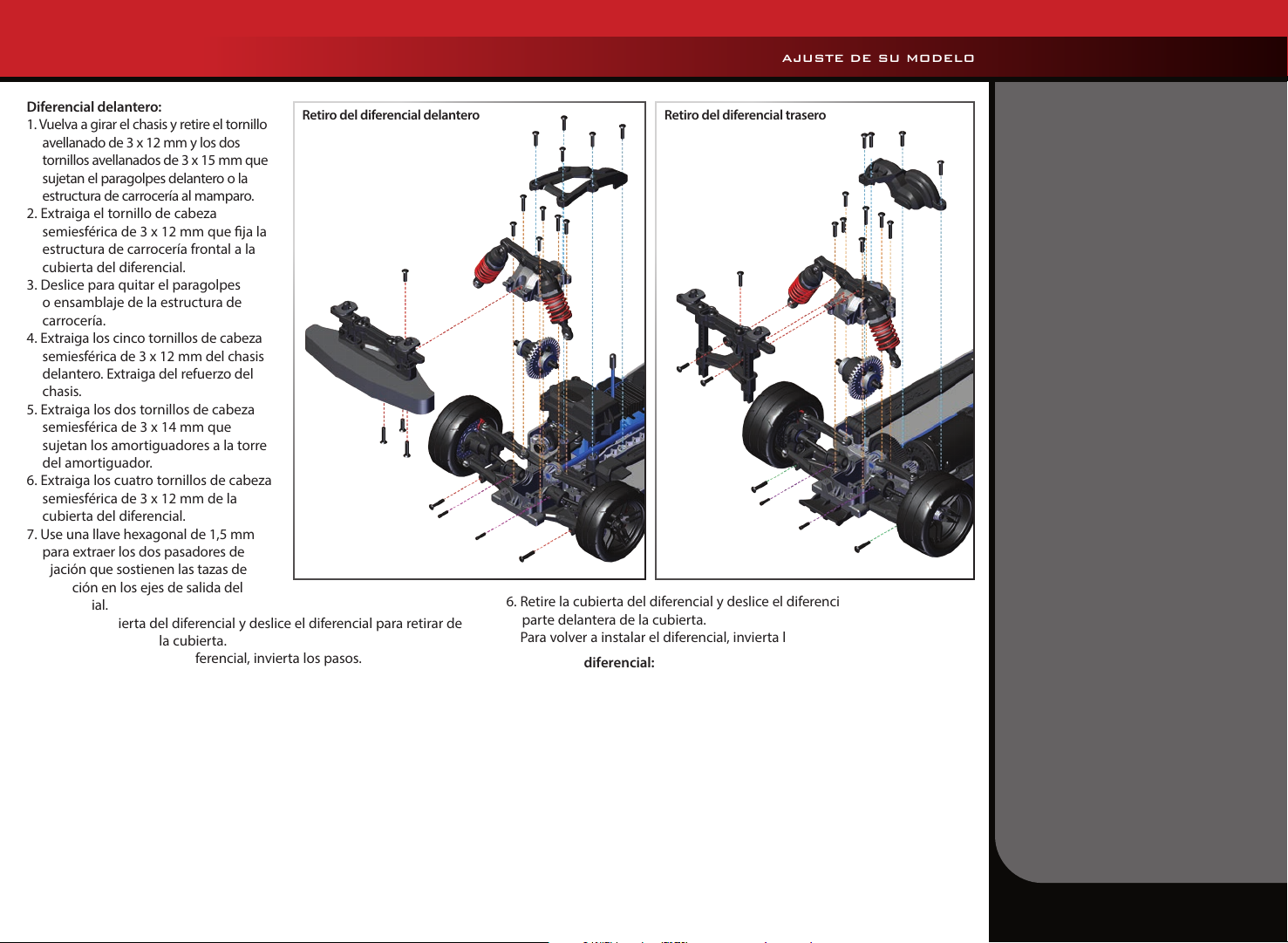

Page 25
AJUSTE DE SU MODELO
Diferencial delantero:
1. Vuelva a girar el chasis y retire el tornillo
Retiro del diferencial delantero Retiro del diferencial trasero
avellanado de 3 x 12 mm y los dos
tornillos avellanados de 3 x 15 mm que
sujetan el paragolpes delantero o la
estructura de carrocería al mamparo.
2. Extraiga el tornillo de cabeza
semiesférica de 3 x 12 mm que ja la
estructura de carrocería frontal a la
cubierta del diferencial.
3. Deslice para quitar el paragolpes
o ensamblaje de la estructura de
carrocería.
4. Extraiga los cinco tornillos de cabeza
semiesférica de 3 x 12 mm del chasis
delantero. Extraiga del refuerzo del
chasis.
5. Extraiga los dos tornillos de cabeza
semiesférica de 3 x 14 mm que
sujetan los amortiguadores a la torre
del amortiguador.
6. Extraiga los cuatro tornillos de cabeza
semiesférica de 3 x 12 mm de la
cubierta del diferencial.
7. Use una llave hexagonal de 1,5mm
para extraer los dos pasadores de
jación que sostienen las tazas de
dirección en los ejes de salida del
diferencial.
8. Retire la cubierta del diferencial y deslice el diferencial para retirar de la
parte delantera de la cubierta.
9. Para volver a instalar el diferencial, invierta los pasos.
Diferencial trasero:
1. Gire el chasis y extraiga el tornillo avellanado de 3 x 12 mm y los otros
dos tornillos avellanados de 3 x 15 mm que sujetan el paragolpes
trasero al mamparo.
2. Deslice para extraer el paragolpes trasero del chasis.
3. Extraiga los dos tornillos de cabeza semiesférica de 3 x 10 mm que
sujetan la estructura de carrocería a la torre del amortiguador y el
tornillo de cabeza semiesférica de 3 x 12 mm que ja la estructura de
carrocería trasera a la cubierta del diferencial.
4. Extraiga los dos tornillos de cabeza semiesférica de 3 x 14 mm que
sujetan los amortiguadores a la torre del amortiguador.
5. Use una llave hexagonal de 1,5mm para extraer los dos pasadores de
jación que sostienen las tazas de dirección en los ejes de salida del
diferencial.
6. Retire la cubierta del diferencial y deslice el diferencial para retirar de la
parte delantera de la cubierta.
7. Para volver a instalar el diferencial, invierta los pasos.
Llenado del diferencial:
1. Retire los cuatro tornillos de 2,5 x 8mm de la cubierta del diferencial y
separe cuidadosamente las mitades de la cubierta. Trabaje con una torre
para recolectar cualquier líquido que gotee del diferencial.
2. Drene el líquido del diferencial. Posiblemente quiera retirar las placas de
satélites del diferencial para que esto sea más fácil.
3. Coloque las placas de satélite nuevamente en la cubierta del diferencial
(si las retiró). Llene la cubierta del diferencial con el líquido hasta que las
placas de satélite queden sumergidas hasta la mitad.
4. Vuelva a juntar las mitades de la cubierta del diferencial, teniendo
cuidado al alinear los oricios de los tornillos.
Asegúrese de que la junta de goma esté en su lugar; de lo contrario
podrían producirse pérdidas en el diferencial.
5. Instale los tornillos de 2,5 x 8mm y ajústelos de manera segura.
diferencial para retirar de la parte delantera de la cubierta.
TRAXXAS • 25

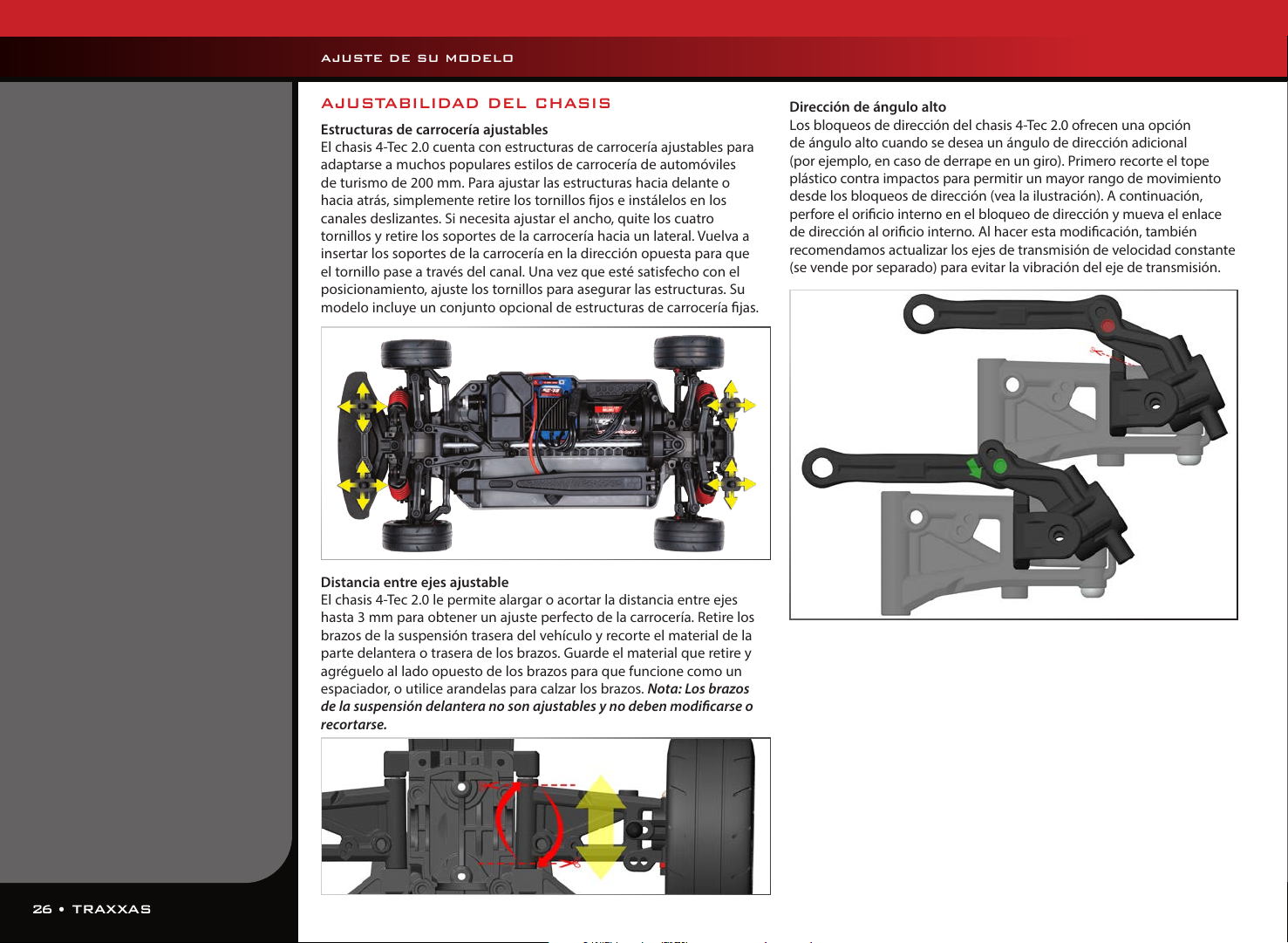

Page 26
AJUSTE DE SU MODELO
AJUSTABILIDAD DEL CHASIS
Estructuras de carrocería ajustables
El chasis 4-Tec 2.0 cuenta con estructuras de carrocería ajustables para
adaptarse a muchos populares estilos de carrocería de automóviles
de turismo de 200 mm. Para ajustar las estructuras hacia delante o
hacia atrás, simplemente retire los tornillos jos e instálelos en los
canales deslizantes. Si necesita ajustar el ancho, quite los cuatro
tornillos y retire los soportes de la carrocería hacia un lateral. Vuelva a
insertar los soportes de la carrocería en la dirección opuesta para que
el tornillo pase a través del canal. Una vez que esté satisfecho con el
posicionamiento, ajuste los tornillos para asegurar las estructuras. Su
modelo incluye un conjunto opcional de estructuras de carrocería jas.
Distancia entre ejes ajustable
El chasis 4-Tec 2.0 le permite alargar o acortar la distancia entre ejes
hasta 3 mm para obtener un ajuste perfecto de la carrocería. Retire los
brazos de la suspensión trasera del vehículo y recorte el material de la
parte delantera o trasera de los brazos. Guarde el material que retire y
agréguelo al lado opuesto de los brazos para que funcione como un
espaciador, o utilice arandelas para calzar los brazos. Nota: Los brazos
de la suspensión delantera no son ajustables y no deben modicarse o
recortarse.
Dirección de ángulo alto
Los bloqueos de dirección del chasis 4-Tec 2.0 ofrecen una opción
de ángulo alto cuando se desea un ángulo de dirección adicional
(por ejemplo, en caso de derrape en un giro). Primero recorte el tope
plástico contra impactos para permitir un mayor rango de movimiento
desde los bloqueos de dirección (vea la ilustración). A continuación,
perfore el oricio interno en el bloqueo de dirección y mueva el enlace
de dirección al oricio interno. Al hacer esta modicación, también
recomendamos actualizar los ejes de transmisión de velocidad constante
(se vende por separado) para evitar la vibración del eje de transmisión.
26 • TRAXXAS

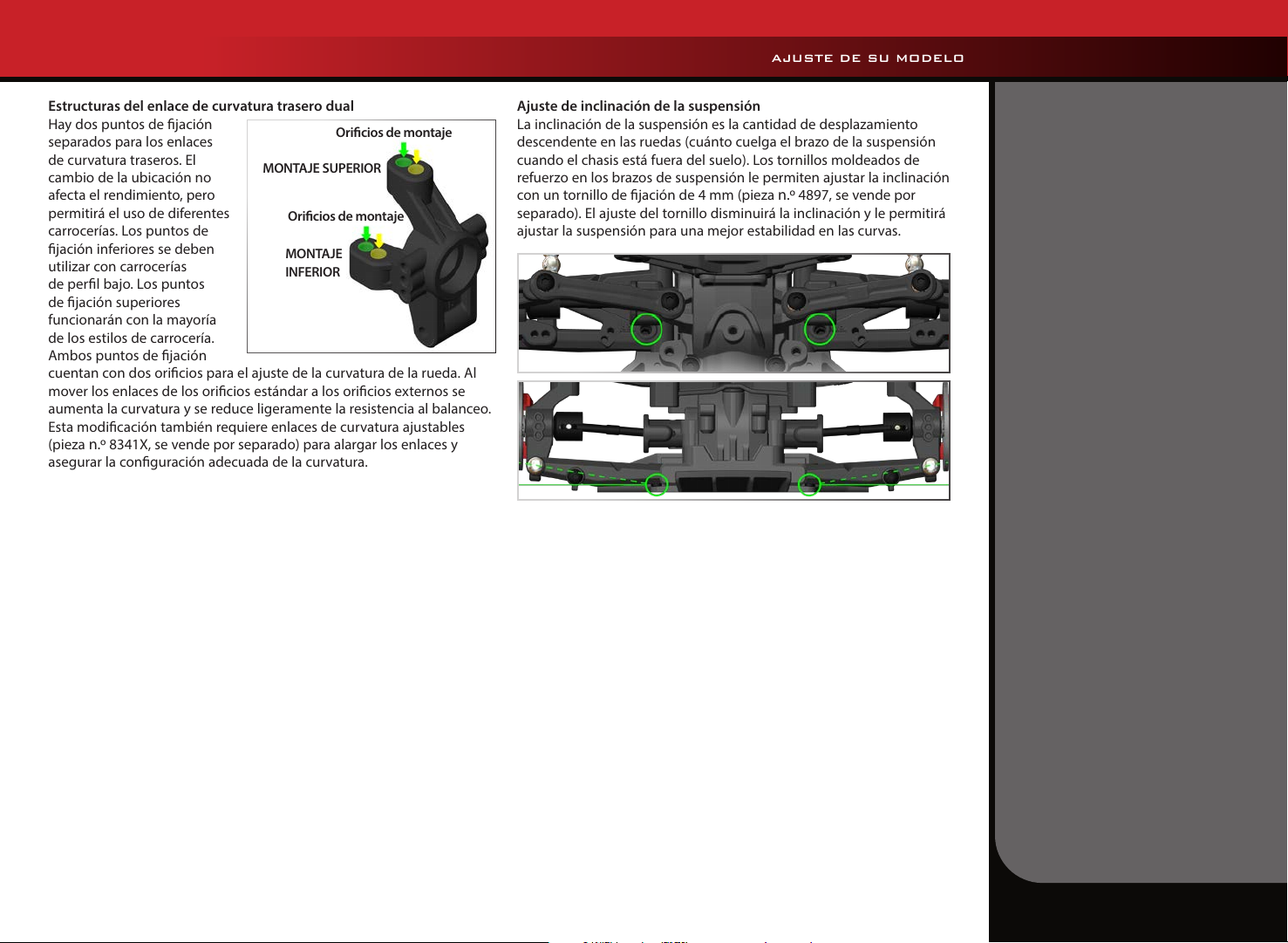

Page 27
AJUSTE DE SU MODELO
Estructuras del enlace de curvatura trasero dual
Hay dos puntos de jación
separados para los enlaces
de curvatura traseros. El
cambio de la ubicación no
MONTAJE SUPERIOR
Oricios de montaje
afecta el rendimiento, pero
permitirá el uso de diferentes
Oricios de montaje
carrocerías. Los puntos de
jación inferiores se deben
utilizar con carrocerías
de perl bajo. Los puntos
MONTAJE
INFERIOR
de jación superiores
funcionarán con la mayoría
de los estilos de carrocería.
Ambos puntos de jación
cuentan con dos oricios para el ajuste de la curvatura de la rueda. Al
mover los enlaces de los oricios estándar a los oricios externos se
aumenta la curvatura y se reduce ligeramente la resistencia al balanceo.
Esta modicación también requiere enlaces de curvatura ajustables
(pieza n.º 8341X, se vende por separado) para alargar los enlaces y
asegurar la conguración adecuada de la curvatura.
Ajuste de inclinación de la suspensión
La inclinación de la suspensión es la cantidad de desplazamiento
descendente en las ruedas (cuánto cuelga el brazo de la suspensión
cuando el chasis está fuera del suelo). Los tornillos moldeados de
refuerzo en los brazos de suspensión le permiten ajustar la inclinación
con un tornillo de jación de 4 mm (pieza n.º 4897, se vende por
separado). El ajuste del tornillo disminuirá la inclinación y le permitirá
ajustar la suspensión para una mejor estabilidad en las curvas.
TRAXXAS • 27
Page 28
MANTENIMIENTO DE SU MODELO
Use siempre protector para
los ojos cuando utilice aire
comprimido o limpiadores y
lubricantes en aerosol.
1111
Su modelo requiere mantenimiento a tiempo para permanecer
en óptimas condiciones de funcionamiento. Los siguientes
procedimientos deben tomarse con seriedad.
Inspeccione el modelo para detectar daños o desgaste evidentes.
Considere los siguientes aspectos:
1. Piezas rotas, dobladas o dañadas.
2. Controle las ruedas y la dirección para detectar agarrotamiento.
3. Controle el funcionamiento de los amortiguadores.
4. Verique los cables para detectar cables deshilachados o
conexiones sueltas.
5. Controle el montaje del receptor y servos y del control de
velocidad.
6. Verique el ajuste de las tuercas con una llave.
7. Verique el funcionamiento del sistema de radio, especialmente
el estado de las baterías.
8. Verique que no haya tornillos sueltos en la estructura del chasis
o en la suspensión.
9. El ahorrador servo de la dirección se desgastará con el tiempo. Si
la dirección se aoja, se puede reemplazar el ahorrador servo.
10. Inspeccione los engranajes en busca de dientes rotos o residuos
alojados entre los dientes.
Otras tareas periódicas de mantenimiento:
• Chasis: Mantenga el chasis libre de suciedad y mugre acumulados.
Inspeccione periódicamente el chasis en busca de daños.
• Suspensión: Inspeccione periódicamente el modelo en busca
de señales de daños, como pasadores de suspensión doblados
o sucios, tensores doblados, tornillos ojos y cualquier señal de
alguna pieza bajo presión o doblada. Reemplace los componentes
según sea necesario.
• Dirección: Con el tiempo, puede notar que el sistema de dirección
está más ojo. Reemplace cualquier componentes según sea
necesario para restablecer los valores de tolerancia de fábrica.
• Amortiguadores: Mantenga el nivel de aceite completo en los
amortiguadores. Utilice únicamente aceites para amortiguadores
100% pura silicona para prolongar la duración del sellado. Si
tiene pérdidas en la parte superior del amortiguador, inspeccione
la cámara en la tapa superior en busca de señales de daños o
distorsión debido a un ajuste excesivo. Si la parte inferior del
amortiguador pierde, entonces es hora de una renovación. El kit
de renovación de Traxxas para dos amortiguadores es la pieza
n.º 2362.
• Sistema de transmisión: IInspeccione el sistema de transmisión
para detectar signos de desgaste o cualquier ruido inusual u
obstrucción. Extraiga la cubierta de engranajes para comprobar
que el engranaje recto no esté desgastado, y controle el ajuste
del tornillo en el engranaje de piñón. Ajuste, limpie y cambie los
componentes necesarios.
Nota: Al reemplazar el
engranaje recto, asegúrese
de que esté completamente
asentado en el eje de
transmisión central como se
muestra. Se escuchará un “clic”
a medida que el engranaje se
coloque en su lugar.
Almacenamiento
Cuando termine de usar el modelo por el día, séquelo con aire
comprimido o use un cepillo de cerdas suaves para quitar el polvo
del vehículo. Desconecte siempre la batería y extraiga la batería del
modelo siempre que el modelo esté guardado. Si el modelo estará
guardado durante un largo tiempo, entonces extraiga también las
baterías del transmisor.
28 • TRAXXAS
Page 29
TRAXXAS • 29
Page 30
231115 83124-4-OM-SP-R00
manual del propietario
6250 TRAXXAS WAY, McKINNEY, TEXAS 75070
1-888-TRAXXAS
Loading...
