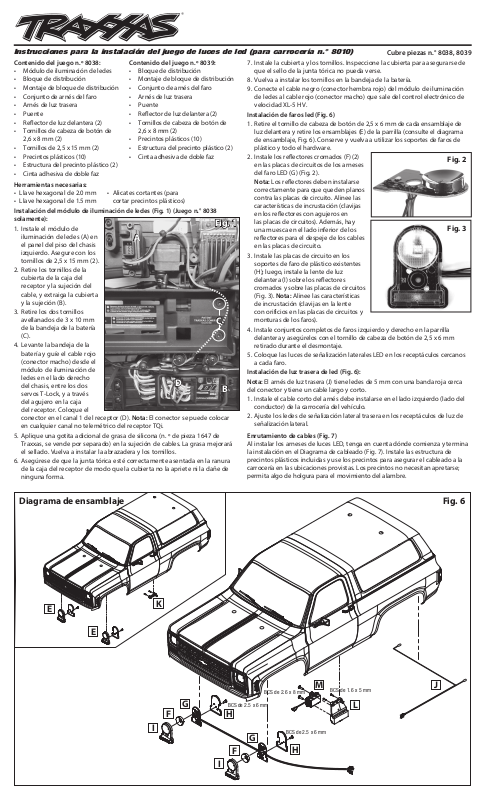

Instrucciones para la instalación del juego de luces de led (para carrocería n.° 8010)
Contenido del juego n.º 8038:
• Módulo de iluminación de ledes
• Bloque de distribución
• Montaje de bloque de distribución
• Conjunto de arnés del faro
• Arnés de luz trasera
• Puente
• Reflector de luz delantera (2)
• Tornillos de cabeza de botón de
2,6 x 8mm (2)
• Tornillos de 2,5 x 15mm (2)
• Precintos plásticos (10)
• Estructura del precinto plástico (2)
• Cinta adhesiva de doble faz
Herramientas necesarias:
• Llave hexagonal de 2.0 mm
• Llave hexagonal de 1.5 mm
Instalación del módulo de iluminación de ledes (Fig. 1) (Juego n.° 8038
solamente):
1. Instale el módulo de
iluminación de ledes (A) en
el panel del piso del chasis
izquierdo. Asegure con los
tornillos de 2,5 x 15mm (2).
2. Retire los tornillos de la
cubierta de la caja del
receptor y la sujeción del
cable, y extraiga la cubierta
y la sujeción (B).
3. Retire los dos tornillos
avellanados de 3 x 10mm
de la bandeja de la batería
(C).
4. Levante la bandeja de la
batería y guíe el cable rojo
(conector macho) desde el
módulo de iluminación de
ledes en el lado derecho
del chasis, entre los dos
servos T-Lock, y a través
del agujero en la caja
del receptor. Coloque el
conector en el canal 1 del receptor (D). Nota: El conector se puede colocar
en cualquier canal no telemétrico del receptor TQi.
5. Aplique una gotita adicional de grasa de silicona (n. º de pieza 1647 de
Traxxas, se vende por separado) en la sujeción de cables. La grasa mejorará
el sellado. Vuelva a instalar la abrazadera y los tornillos.
6. Asegúrese de que la junta tórica esté correctamente asentada en la ranura
de la caja del receptor de modo que la cubierta no la apriete ni la dañe de
ninguna forma.
Contenido del juego n.º 8039:
• Bloque de distribución
• Montaje de bloque de distribución
• Conjunto de arnés del faro
• Arnés de luz trasera
• Puente
• Reflector de luz delantera (2)
• Tornillos de cabeza de botón de
2,6 x 8mm (2)
• Precintos plásticos (10)
• Estructura del precinto plástico (2)
• Cinta adhesiva de doble faz
• Alicates cortantes (para
cortar precintos plásticos)
A
D
Fig. 1
C
B
7. Instale la cubierta y los tornillos. Inspeccione la cubierta para asegurarse de
que el sello de la junta tórica no pueda verse.
8. Vuelva a instalar los tornillos en la bandeja de la batería.
9. Conecte el cable negro (conector hembra rojo) del módulo de iluminación
de ledes al cable rojo (conector macho) que sale del control electrónico de
velocidad XL-5 HV.
Instalación de faros led (Fig. 6)
1. Retire el tornillo de cabeza de botón de 2,5 x 6mm de cada ensamblaje de
luz delantera y retire los ensamblajes (E) de la parrilla (consulte el diagrama
de ensamblaje, Fig. 6). Conserve y vuelva a utilizar los soportes de faros de
plástico y todo el hardware.
2. Instale los reflectores cromados (F) (2)
en las placas de circuitos de los arneses
del faro LED (G) (Fig. 2).
Nota: Los reflectores deben instalarse
correctamente para que queden planos
contra las placas de circuito. Alinee las
características de incrustación (clavijas
en los reflectores con agujeros en
las placas de circuitos). Además, hay
una muesca en el lado inferior de los
reflectores para el despeje de los cables
en las placas de circuito.
3. Instale las placas de circuito en los
soportes de faro de plástico existentes
(H); luego, instale la lente de luz
delantera (I) sobre los reflectores
cromados y sobre las placas de circuitos
(Fig. 3). Nota: Alinee las características
de incrustación (clavijas en la lente
con orificios en las placas de circuitos y
monturas de los faros).
4. Instale conjuntos completos de faros izquierdo y derecho en la parrilla
delantera y asegúrelos con el tornillo de cabeza de botón de 2,5 x 6mm
retirado durante el desmontaje.
5. Coloque las luces de señalización laterales LED en los receptáculos cercanos
a cada faro.
Instalación de luz trasera de led (Fig. 6):
Nota: El arnés de luz trasera (J) tiene ledes de 5mm con una banda roja cerca
del conector y tiene un cable largo y corto.
1. Instale el cable corto del arnés debe instalarse en el lado izquierdo (lado del
conductor) de la carrocería del vehículo.
2. Ajuste los ledes de señalización lateral trasera en los receptáculos de luz de
señalización lateral.
Enrutamiento de cables (Fig. 7)
Al instalar los arneses de luces LED, tenga en cuenta dónde comienza y termina
la instalación en el Diagrama de cableado (Fig. 7). Instale las estructura de
precintos plásticos incluidas y use los precintos para asegurar el cableado a la
carrocería en las ubicaciones provistas. Los precintos no necesitan apretarse;
permita algo de holgura para el movimiento del alambre.
Cubre piezas n.° 8038, 8039
Fig. 2
Fig. 3

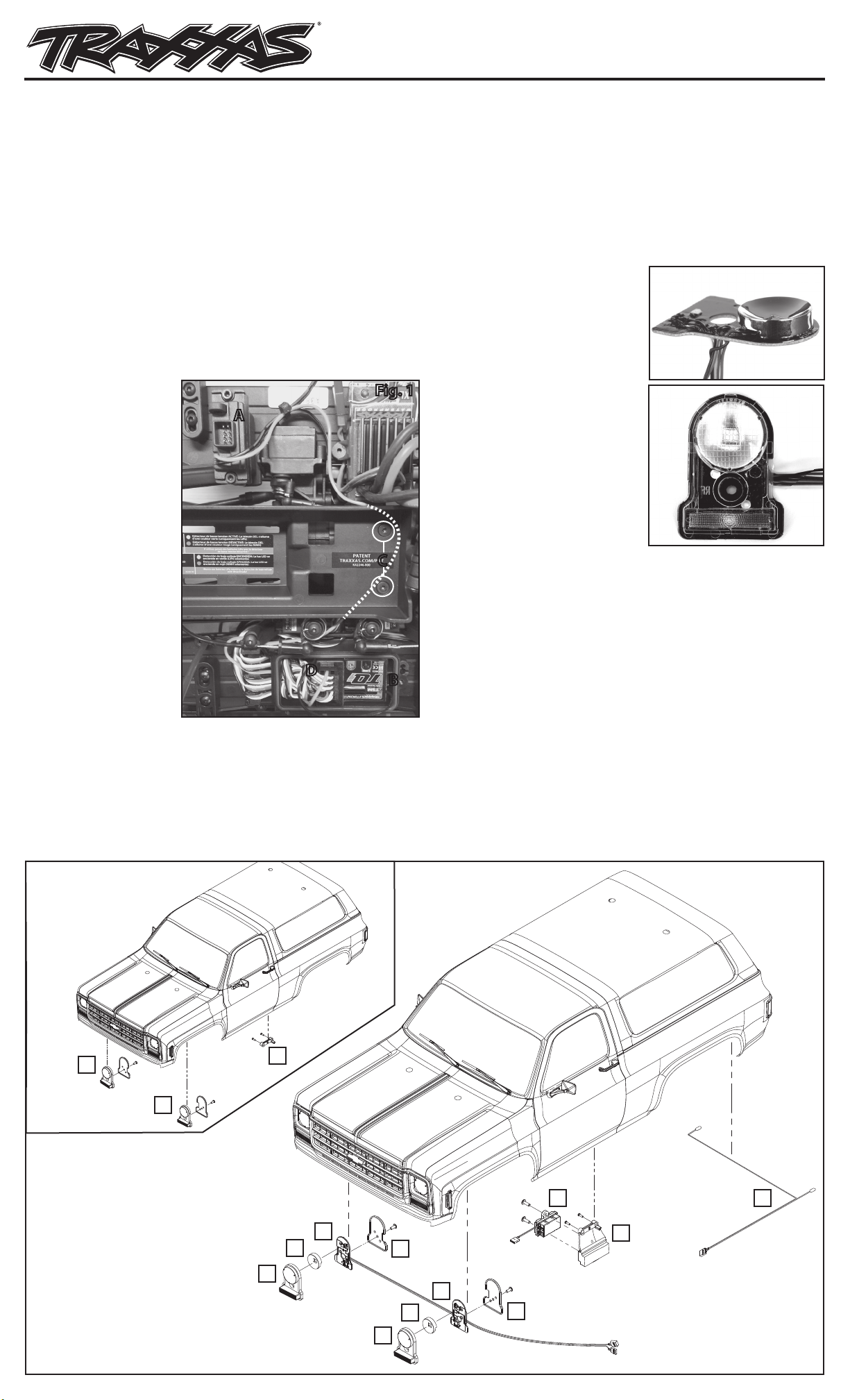

Diagrama de ensamblaje Fig. 6
E
K
E
M
BCS de 2.6 x 8 mm
G
F
I
BCS de 2.5 x 6 mm
H
BCS de 2.5 x 6 mm
BCS de 1.6 x 5 mm
L
J
G
F
H
I
Page 2
Instalación del bloque de distribución
1. Retire los tornillos de cabeza de botón de 1,6 x 5mm (2) de
la estructura de la manija de la puerta del lado del conductor
(lado izquierdo) (K). Retire la estructura.
2. Retire el papel de la parte trasera de la cinta de espuma
adhesiva incluida y péguelo en la superficie plana de la parte
posterior de la estructura del bloque de distribución (L) (Fig.
4). Aún no retire el papel de la parte trasera del otro lado de
la cinta.
3. Instale la estructura del bloque de distribución y asegúrela
con los tornillos de cabeza de botón de 1,6 x 5mm (2) como
se muestra en la Fig. 5.
4. Flexione suavemente la carrocería alejándola de la estructura del bloque de distribución y retire
el papel de la parte trasera del otro lado de la cinta de espuma. Presione la carrocería contra la
estructura para adherirla a esta.
5. Enchufe los conectores de los arneses de cables de luz LED en los puertos del bloque de
distribución (J). Haga coincidir la banda de color en los arneses de cables con el color
correspondiente de cada indicador de puerto en el bloque de distribución (blanco para las luces
delanteros, rojo para las luces traseras).
6. Enchufe el puente incluido en el puerto verde del bloque de distribución como se indica (vea
Diagrama de cableado, Fig. 7). Nota: El puente permitirá que las luces LED pasen al modo de potencia máxima (luz alta). El puente no es necesario para que las
luces LED funcionen (las luces permanecerán en modo de baja potencia (luz baja) si el puente no se utiliza).
Fig. 4
Fig. 5
BCS de
2,6 x 8 mm
BCS de
2,6 x 8 mm
BCS de
1,6 x 5 mm

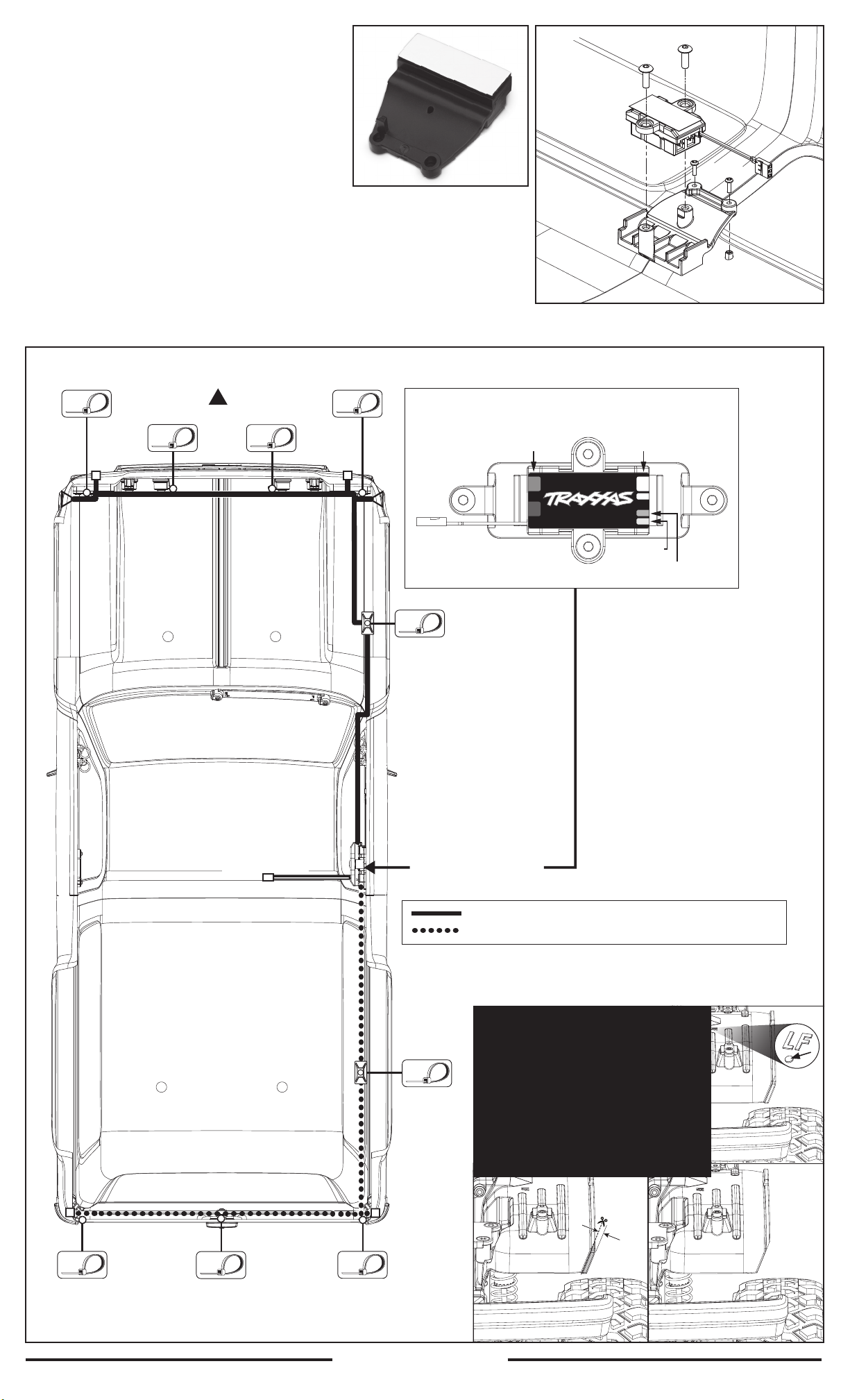

Diagrama de cableado
DELANTERO
PUERTOS DEL BLOQUE DE DISTRIBUCIÓN
BLANCO (cableado de luz delantera
R0JO (cableado
de luz trasera)
y de luz de señalización
lateral delantera)
AMARILLO*
VERDE (puente)
Fig. 7
Al módulo de
iluminación de ledes
VISTA INFERIOR
BLOQUE DE DISTRIBUCIÓN
Cableado de luz delantera y de luz de señalización lateral delantera
Cableado de luz trasera
*Para usar con accesorios opcionales.
No se usa con este juego de luces LED.
Antes de instalar la carrocería (con el juego
de luces LED instalado) en el chasis,
recorte los guardabarros interiores
delanteros como se muestra a continuación
para obtener un espacio adicional para la
luz de señalización lateral.
Nota: Si los guardabarros interiores
tienen un punto debajo de la marca
de ubicación (vea la ilustración a la
derecha), no es necesario recortar.
Marca de
ubicación
3mm
Traxxas, 6250 Traxxas Way, McKinney, TX 75070, Teléfono: 972-549-3000, Fax: 972-549-3011, correo electrónico: [email protected]
