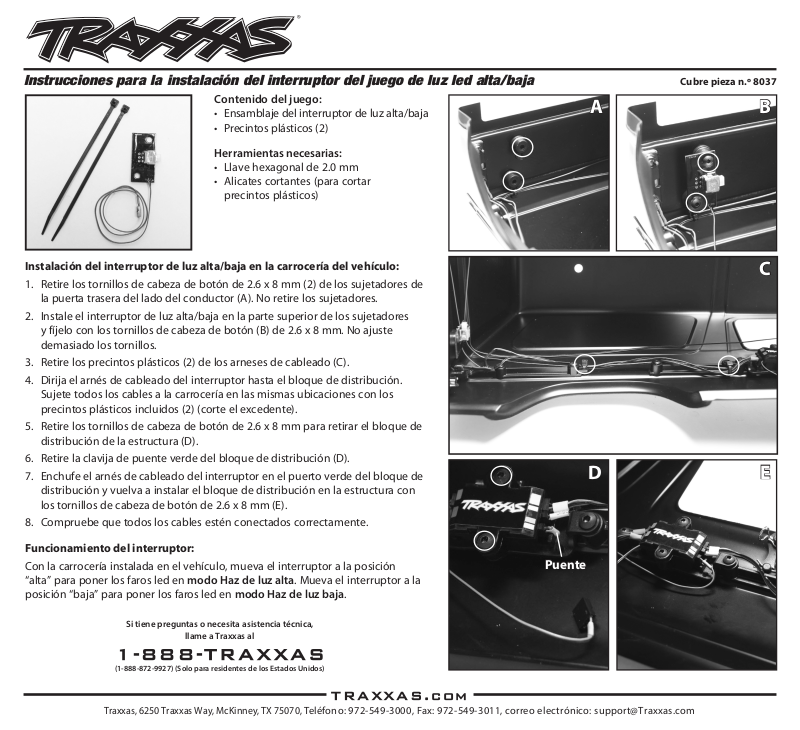

Instrucciones para la instalación del interruptor del juego de luz led alta/baja
Contenido del juego:
• Ensamblaje del interruptor de luz alta/baja
• Precintos plásticos (2)
Herramientas necesarias:
• Llave hexagonal de 2.0 mm
• Alicates cortantes (para cortar
precintos plásticos)
Cubre pieza n.º 8037
A B

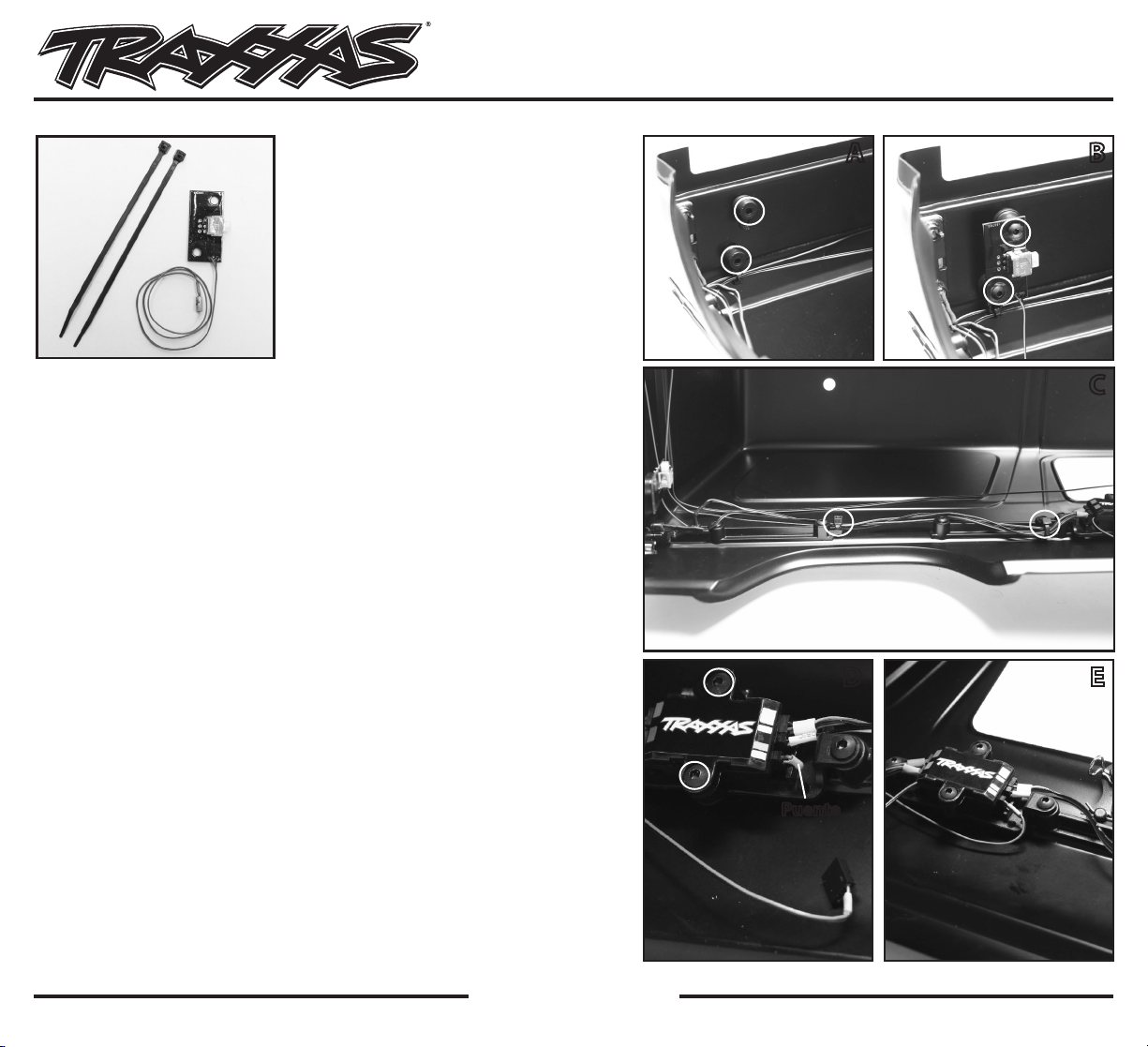

Instalación del interruptor de luz alta/baja en la carrocería del vehículo:
1. Retire los tornillos de cabeza de botón de 2.6 x 8 mm (2) de los sujetadores de
la puerta trasera del lado del conductor (A). No retire los sujetadores.
2. Instale el interruptor de luz alta/baja en la parte superior de los sujetadores
y fíjelo con los tornillos de cabeza de botón (B) de 2.6 x 8 mm. No ajuste
demasiado los tornillos.
3. Retire los precintos plásticos (2) de los arneses de cableado (C).
4. Dirija el arnés de cableado del interruptor hasta el bloque de distribución.
Sujete todos los cables a la carrocería en las mismas ubicaciones con los
precintos plásticos incluidos (2) (corte el excedente).
5. Retire los tornillos de cabeza de botón de 2.6 x 8 mm para retirar el bloque de
distribución de la estructura (D).
6. Retire la clavija de puente verde del bloque de distribución (D).
7. Enchufe el arnés de cableado del interruptor en el puerto verde del bloque de
distribución y vuelva a instalar el bloque de distribución en la estructura con
los tornillos de cabeza de botón de 2.6 x 8 mm (E).
8. Compruebe que todos los cables estén conectados correctamente.
Funcionamiento del interruptor:
Con la carrocería instalada en el vehículo, mueva el interruptor a la posición
“alta” para poner los faros led en modo Haz de luz alta. Mueva el interruptor a la
posición “baja” para poner los faros led en modo Haz de luz baja.
Si tiene preguntas o necesita asistencia técnica,
llame a Traxxas al
1-888-TRAXXAS
(1-888-872-9927) (Solo para residentes de los Estados Unidos)
C
D E
Puente
Traxxas, 6250 Traxxas Way, McKinney, TX 75070,
Teléfono: 972-549-3000, Fax: 972-549-3011, correo electrónico: [email protected]
TRAXXAS.com
