INTRODUCCIÓN
3 ANTES DE
CONTINUAR
4
PRECAUCIONES
DE SEGURIDAD
7
HERRAMIENTAS,
REPUESTOS, Y EQUIPO
REQUERIDO
8
DESCRIPCIÓN GENERAL
DEL FORD FIESTA ST RALLY
VXL
9 INICIO RÁPIDO:
PÓNGASE EN MARCHA
10
RADIO TQi Y SISTEMA
DE POTENCIA SIN
ESCOBILLAS VELINEON
19
AJUSTE DEL CONTROL
DE VELOCIDAD
ELECTRÓNICO
21
CONDUCCIÓN DE SU
MODELO
24 AJUSTES DE PRECISIÓN
BÁSICOS
El 1/10 Ford Fiesta® ST Rally VXL de Traxxas brinda un rendimiento
vertiginoso de carreras de rally en el pavimento o en la tierra. El
Ford Fiesta® ST Rally VXL de Traxxas está especialmente sintonizado
con un chasis de CG bajo y Ultra Shocks™ llenos de aceite para que
sea ágil en la pista. Cuando termina el pavimento, sus neumáticos
de 4WD de tiempo completo, suspensión de largo recorrido y todo
terreno se bajan para lograr una acción de carreras de parachoques
a parachoques ultrarrápida. El potente control electrónico de
velocidad VXL-3s y el motor sin escobillas Velineon® 3500 lo pone en
la parte delantera de la manada con una velocidad devastadora, y el
sistema electrónico resistente al agua permite una auténtica carrera
en todo tipo de climas. El 1/10 Ford Fiesta® ST Rally VXL es ReadyTo-Race® y la resistencia de Traxxas brinda la mayor versatilidad,
emoción y diversión al conducir que solo Traxxas puede ofrecer.
Sabemos que está entusiasmado por poner en marcha a su nuevo
modelo, pero es muy importante que se tome algunos momentos
para leer el Manual del propietario
.
Contiene las instrucciones que
necesitará para manejar y mantener su modelo de manera tal que
pueda disfrutarlo durante muchos años
.
Este manual contiene
todos los procedimientos de conguración y manejo necesarios
que le permitirán liberar el potencial de rendimiento que los
ingenieros de Traxxas diseñaron para su modelo.
Incluso si es un
entusiasta experimentado en R/C, es importante que lea y siga los
procedimientos incluidos en este manual.
Gracias nuevamente por elegir a Traxxas. Trabajamos duro cada día para
garantizar que usted reciba la satisfacción del cliente del nivel más alto
posible. Realmente deseamos que disfrute de su nuevo modelo!
Soporte técnico de Traxxas
El soporte técnico de Traxxas lo acompaña en
cada paso del camino. RConsulte la siguiente
página para averiguar cómo comunicarse con
nosotros y cuáles son las opciones de soporte
técnico disponibles.
Inicio Rápido
Este manual incluye un enlace de inicio
rápido que describe los procedimientos necesarios para
poner en marcha su modelo en el menor tiempo posible. Si
es un entusiasta experimentado en R/C, lo encontrará útil
y ágil. Asegúrese de leer el resto del manual para aprender
acerca de los procedimientos importantes de seguridad,
mantenimiento y ajuste. Para comenzar, vaya a la página 9.
REGISTRO DE SU MODELO
Para poder ayudarlo mejor como nuestro cliente,
registre su producto en línea en Traxxas.com/register
dentro de un período de 10 días desde la compra.
Traxxas.com/register
26 MANTENIMIENTO
DE SU MODELO
28
AJUSTES DE PRECISIÓN
AVANZADOS
31 GUÍA DE SINTONIZACIÓN
AVANZADA DE TQ
i
2 • FIESTA ST RALLY VXL
Conformidad con la FCC
El presente dispositivo contiene un módulo que cumple con los límites para un dispositivo digital Clase B, según se describe en la Parte 15 de las normas de la FCC (Federal Communications Commission, Comisión
Federal de Comunicaciones). Su operación se encuentra sujeta a las siguientes dos condiciones: 1) Este dispositivo no puede causar interferencias dañinas y (2) este dispositivo debe aceptar cualquier interferencia
recibida, incluidas interferencias que puedan causar un funcionamiento no deseado.
Los límites de un dispositivo Clase B se encuentran diseñados para ofrecer protección razonable contra interferencias dañinas en ambientes residenciales. Este producto genera, usa y puede irradiar ondas de radiofrecuencia y,
si no se lo opera de acuerdo con las instrucciones, puede causar interferencia dañina para las radiocomunicaciones. Se informa al usuario que los cambios y modicaciones que no hayan sido expresamente aprobados por los
organismos pertinentes anularán la autoridad del usuario de usar el equipo.
Canada, Industry Canada (IC)
Este equipo digital clase B cumple con las normas canadienses ICES-003 y RSS-210. Este dispositivo cumple con las normas exentas de licencia de Industry Canada. Su operación se encuentra sujeta a las siguientes
dos condiciones: Este dispositivo podría no causar interferencia, y debe aceptar cualquier interferencia, incluida la que pueda causa el funcionamiento no deseado del dispositivo.
Declaración sobre exposición a la radiofrecuencia (RF)
Este equipo cumple con los límites de exposición a la radiofrecuencia establecidos por la FCC y la Industry Canada para un entorno en el que no hay control. Este equipo se debe instalar y se debe operar a una
distancia de 20 cm, como mínimo, entre el radiador y usted o cualquier espectador, y no se debe colocar ni operar conjuntamente con cualquier otra antena o transmisor.
Frecuencia de operación: 2414~2453 MHz
Potencia máxima de radiofrecuencia: Potencia máxima de pico 9.7 dBm
Page 3
ANTES DE CONTINUAR
Lea detenidamente y siga todas las instrucciones que se incluyen en
este y en cualquier material adjunto para evitar daños graves en su
modelo. El incumplimiento de estas instrucciones se considerará
abuso o negligencia.
Antes de utilizar su modelo, consulte todo el manual y revise su modelo
detenidamente. Si, por algún motivo, considera que no es lo que desea,
no continúe de ninguna forma. Su distribuidor no puede aceptar de
ninguna manera un modelo para devolución o cambio si este se ha
puesto en marcha.
ADVERTENCIA, CONSEJOS ÚTILES Y REFERENCIAS
CRUZADAS
En este manual encontrará advertencias y consejos útiles identicados
con los siguientes íconos. ¡Léalos!
Una advertencia importante acerca de la seguridad
personalode cómo evitar dañar su modelo y los
componentesrelacionados.
Consejo especial de Traxxas para facilitar las cosas y lograr
mayor diversión.
Lo remite a una página con un tema relacionado.
SOPORTE
Si tiene preguntas acerca de su modelo o su funcionamiento,
llame a la línea gratuita del Soporte técnico de Traxxas:
1-888-TRAXXAS (1-888-872-9927)*
El soporte técnico está disponible los 7 días de la semana, de 8:30a.m. a
9:00p.m., horario central. La asistencia técnica también está disponible
en Traxxas.com/support. También puede enviar sus preguntas por
correo electrónico al equipo de soporte técnico a [email protected].
Únasea miles de miembros registrados en nuestra comunidad en línea
en Traxxas.com.
Traxxas ofrece un centro de reparación en el lugar con servicio de
mantenimiento integral para satisfacer todas sus necesidades de
servicio de Traxxas. El mantenimiento y los repuestos pueden adquirirse
directamente de Traxxas, telefónicamente o en línea, en Traxxas.com.
Puede ahorrar tiempo y gastos de envío y manipulación si adquiere los
repuestos de su distribuidor local.
No dude en contactarnos para comunicarnos cualquier necesidad de
soporte que tenga sobre los productos. Queremos que esté totalmente
satisfecho con su nuevo modelo!
Traxxas
6250 Traxxas Way
McKinney, Texas 75070
Teléfono: 972-549-3000
Línea gratuita 1-888-TRAXXAS
Internet
Traxxas.com
Correo electrónico:
[email protected]
Contenido completo
Traxxas. Traxxas, Ready-To-Race,
Ready-To-Win, Velineon, y
ProGraphix
o marcas registradas de Traxxas.
Otros nombres comerciales
o marcas pertenecen a sus
respectivos dueños y se usan
exclusivamente para nes de
identicación. Queda prohibida
la reproducción o distribución
total o parcial de este manual
por cualquier medio impreso o
electrónico sin el consentimiento
expreso y por escrito de Traxxas.
Las especicaciones están sujetas a
cambio sin aviso previo.
©2024
son marcas comerciales
*La línea de soporte gratuita está disponible solo para residentes de los EE.UU.
Las marcas registradas y la imagen
comercial de Ford Motor Company
son usadas bajo licencia
de Traxxas.
FIESTA ST RALLY VXL • 3
Page 4
PRECAUCIONES DE SEGURIDAD
Se deben seguir estrictamente
todas las instrucciones las y
precauciones descriptas en
este manual para garantizar
un funcionamiento seguro de
su modelo.
Este modelo no debe ser
usado por menores de 14
años sin la supervisión de
un adulto responsable y con
conocimientos.
Se recomienda experiencia
previa con modelos
controlados por radios.
Estos modelos requieren
un nivel más alto
de conguración,
mantenimiento o equipo
de soporte.
Todos en Traxxas deseamos que disfrute de su nuevo modelo de
manera segura. Utilice el modelo de manera razonable y con cuidado,
y será emocionante, seguro y divertido para usted y para los que lo
rodean. Si el modelo no se utiliza de una manera segura y responsable,
puede ocasionar daños a la propiedad y lesiones graves. Se deben
seguir estrictamente las precauciones descritas en este manual para
garantizar el funcionamiento seguro. Debe supervisar el seguimiento de
las instrucciones y el cumplimiento de las precauciones.
Puntos importantes para recordar
• Su modelo no debe utilizarse en carreteras públicas o áreas
congestionadas en donde su funcionamiento puede entrar en
conicto o molestar a los peatones o al tráco vehicular.
• Nunca, bajo ninguna circunstancia, utilice el modelo entre multitudes
de gente. Su modelo es muy rápido y puede provocar lesiones si choca
contra alguien.
• Debido a que su modelo está controlado por radio, está sujeto a la
interferencia radial de varias fuentes que están fuera de su control.
Debido a que la interferencia radial puede provocar pérdidas
momentáneas del control radial, siempre permita que haya un
margen seguro en todas las direcciones alrededor del modelo para
prevenir choques.
• El motor, la batería y el control de velocidad pueden calentarse
durante el uso. Sea cuidadoso para evitar quemarse.
• No utilice su modelo de noche o en cualquier momento en los que su
línea de visión al modelo pueda obstruirse o se disminuya.
• Lo más importante es que utilice el sentido común en todo momento.
Control de velocidad
El control de velocidad electrónico (ESC) de su modelo es un
dispositivo electrónico extremadamente poderoso capaz de liberar alta
tensión. Siga estas precauciones cuidadosamente para evitar daños al
control de velocidad o a otros componentes.
• Desconecte la batería: Siempre desconecte la batería o las baterías
del control de velocidad cuando no lo utilice.
• Aísle los cables: Siempre aísle los cables expuestos con una cinta
aislante adhesiva para evitar cortocircuitos.
• Encienda primero el transmisor: Encienda el transmisor antes de
encender el control de velocidad para evitar el funcionamiento
descontrolado o errático.
• Evite que se queme: El ESC y el motor pueden calentarse demasiado
durante el uso, por lo tanto, no los toque hasta que se enfríen.
Suministre el ujo de aire adecuado para permitir la refrigeración.
• Utilice los conectores de repuesto instalados de fábrica: No cambie
los conectores de la batería o del motor. El cableado incorrecto puede
causar que el ESC se queme o se dañe. Observe que los controles de
velocidad modicados pueden estar sujetos a un pago para volver a
cablearlos cuando se regresen para obtener servicio.
• Sin voltaje inverso: El ESC no está protegido contra el voltaje de
polaridad inverso.
• Sin diodos Schottky: Los diodos Schottky externos no son
compatibles con los controles de velocidad inversos. Utilizar un diodo
Schottky con su control de velocidad Traxxas dañará el ESC y anulará
la garantía de 30 días.
• Siempre cumpla con los límites mínimos y máximos del control de
velocidad como se establece en la tabla de especicaciones en el
Manual del usuario. Si su ESC funciona con dos baterías, no mezcle
los tipos ni las capacidades de las baterías. Utilice el mismo voltaje y
la misma capacidad para ambas baterías. La utilización de paquetes
de baterías que no coinciden podría dañar las baterías y el control de
velocidad electrónico
.
Cómo reciclar su batería de NiMH iD® de Traxxas
Traxxas recomienda rmemente reciclar las baterías de NiMH iD una vez
que alcancen el nal de su vida útil. No arroje las baterías a la basura.
Todos los conjuntos de baterías de NiMH iD de Traxxas incluyen el ícono de
RBRC (Corporación de reciclado de baterías recargables) que indica que son
reciclables. Para encontrar un centro de reciclaje cerca de su domicilio, pregunte
a su distribuidor local o ingrese a www.call2recycle.org.
4 • FIESTA ST RALLY VXL
Page 5
PRECAUCIONES DE SEGURIDAD
¡ADVERTENCIA! ¡PRECAUCIÓN! ¡PELIGRO!
compatible con baterías de LiPo. El proceso de carga
y descarga de las baterías puede causar incendio, explosión,
lesiones graves y daños en la propiedad si no se realiza según las
instrucciones del fabricante. Además, las baterías de polímero
de litio (LiPo) representan un riesgo GRAVE de incendio si no se
manipulan adecuadamente según las instrucciones y requieren
cuidados y procedimientos de manejo especiales para el
funcionamiento seguro y duradero. Antes de usar, lea y siga todas
las instrucciones, advertencias y precauciones del fabricante. Las
baterías LiPo solo deben utilizarlas los usuarios avanzados que
conocen los riesgos asociados con el uso de las baterías LiPo.
Traxxas no recomienda que ningún menor de 18 años las utilice
o manipule sin la supervisión de un adulto responsable y con
conocimiento de los riesgos. Deshágase de las baterías agotadas
de acuerdo con las instrucciones.
Advertencias importantes para usuarios de baterías de polímero
de litio (LiPo):
• Su modelo es compatible con baterías de LiPo. Las baterías
LiPo tienen un umbral seguro de voltaje de descarga mínimo
que no debe ser excedido. El control de velocidad electrónico
está equipado con Detección de bajo voltaje integrada que
alerta al conductor cuando las baterías LiPo alcanzan su umbral
de voltaje (de descarga) mínimo. Es la responsabilidad del
conductor detenerse de inmediato para evitar que la batería se
descargue por debajo del umbral mínimo seguro.
• La detección de bajo voltaje en el control de velocidad es solo
una parte de un plan integral para utilizar la batería LiPo de
manera segura. Es importante para usted, el usuario, seguir
todas las otras instrucciones suministradas por el fabricante
de la batería y el fabricante del cargador para cargar, utilizar y
almacenar de manera segura las baterías LiPo. Asegúrese de
comprender cómo utilizar las baterías LiPo. Si tiene preguntas
sobre el uso de las baterías de LiPo, consulte con su distribuidor
local más próximo o comuníquese con el fabricante de baterías.
Como recordatorio, todas las baterías se deben reciclar al
nalizar su ciclo de vida útil.
RIESGO DE INCENDIO!
Su modelo es
• SOLO utilice un cargador TraxxasiD para cargar
las baterías TraxxasiD. SOLO utilice un cargador
balanceador de polímeros de litio (LiPo) con un puerto
adaptador de balanceador para cargar baterías de LiPo. Nunca
use cargadores ni modos de carga NiMH o NiCad para cargar las
baterías de LiPo. NO cargue baterías de LiPo con un cargador de
NiMH solamente. El uso de un cargador o modo de carga NiMH
o NiCad dañará las baterías de LiPo y puede causar un incendio,
lesión personal o daño a la propiedad.
• Nunca cargue los paquetes de baterías de LiPo en serie o en
paralelo. La carga de las baterías en serie o en paralelo puede
tener como resultado un reconocimiento incorrecto de las
celdas del cargador o un índice de carga incorrecto, lo que
puede ocasionar sobrecarga, desequilibrio o daño de las celdas,
e incendio.
• SIEMPRE inspeccione cuidadosamente las baterías LiPo antes de
la carga. Busque cualquier cable o conector suelto, aislamiento
dañado de los cables, embalaje dañado de las celdas, daños
por impacto, pérdidas de líquidos, hinchazón (un signo de
daño interno), deformidad de las celdas, etiquetas faltantes o
cualquier otro daño o irregularidad. Si observa cualquiera de
las condiciones anteriores, no cargue ni use la batería. Siga las
instrucciones de eliminación que se incluyen con su batería para
desechar esta de manera adecuada y segura.
• No almacene ni cargue baterías LiPo con o cerca de otras baterías o
paquetes de baterías de ningún tipo, incluidas otras baterías LiPo.
• Almacene y traslade las baterías LiPo en un lugar fresco y seco.
No almacene la luz solar directa. No permita que la temperatura
de almacenamiento supere los 140 °F o 60 °C, como en el baúl
de un vehículo, ya que las celdas podrían dañarse y producir
riesgo de incendio.
• NO desarme las baterías o celdas de LiPo.
• No trate de construir su propio paquete de baterías LiPo con
celdas sueltas.
(continuada en la página siguiente)
FIESTA ST RALLY VXL • 5
Page 6
PRECAUCIONES DE SEGURIDAD
(continuada de la página anterior)
Precauciones y advertencias sobre la carga y el manejo para
para todos los tipos de baterías:
• ANTES de la carga, SIEMPRE conrme que los ajustes del
cargador coincidan exactamente con el tipo (composición
química), las especicaciones y la conguración de la
batería que se cargará. NO exceda el índice de carga máximo
recomendado por el fabricante.
• NO intente cargar baterías que tienen un circuito de carga
interno o un circuito de protección, baterías cuya conguración
de fábrica original ha sido alterada, o baterías con etiquetas
ilegibles o sin etiquetas impiden identicar correctamente el
tipo de batería y las especicaciones.
• SIEMPRE utilice un cargador TraxxasiD para cargar las baterías
TraxxasiD.
• NO permita que los contactos expuestos de la batería o los
cables se toquen entre sí. Esto provocará cortocircuitos en la
batería y creará riesgo de incendio.
• Durante la carga o descarga, coloque la batería (todos los tipos
de baterías) en un contenedor ignífugo/contra incendio y sobre
una supercie no inamable, como hormigón.
• No cargue las baterías dentro de un automóvil. No cargue las
baterías mientras esté manejando un automóvil.
• NUNCA cargue baterías sobre madera, paño, tela o sobre
cualquier otro material inamable.
• SIEMPRE cargue baterías en un área bien ventilada.
• QUITE elementos inamables o materiales combustibles del
área de carga.
• SIEMPRE supervise el cargador y la batería durante la carga,
descarga o cualquier momento en el que el cargador esté
ACTIVADO con una batería conectada. Si hay cualquier
indicación de mal funcionamiento, o en caso de una
emergencia, desenchufe el cargador del tomacorrientes y quite
la batería del cargador.
• NO opere el cargador en un espacio saturado ni coloque
objetos sobre la parte superior del cargador o batería.
• Si se daña la batería o una célula de la batería de alguna forma,
NO cargue, descargue ni utilice la batería.
• Procure tener un extintor de incendios Clase D en caso de
incendio.
• NO desarme, aplaste, genere cortocircuitos o exponga las
baterías o células a llamas o cualquier otra fuente de ignición.
Se pueden emitir materiales tóxicos. Si se produce un contacto
con los ojos o la piel, enjuague con agua.
• Si nota que la batería está caliente al tacto durante el proceso
de carga (temperatura superior a 110°F / 43°C), suspenda la
carga de inmediato y desconecte la batería del cargador.
• Deje enfriar la batería entre acciones (antes de cargarla).
• SIEMPRE desenchufe el cargador y desconecte la batería en
caso de no utilizarla.
• SIEMPRE desconecte la batería del control de velocidad
electrónico cuando el modelo no se utilice y cuando se
almacene o transporte.
• NO desarme el cargador.
• QUITE la batería de su modelo o dispositivo antes de la carga.
• NO exponga el cargador al agua o la humedad. Para uso en el
interior exclusivamente.
• No use ningún tipo de adapatador, modique o cambie el
enchufe/conector de la batería.
• SIEMPRE almacene paquetes de baterías de forma segura fuera
del alcance de los niños y las mascotas. Los niños deben contar
con la supervisión de un adulto responsable cuando cargan y
manipulan las baterías.
• Las baterías de níquel e hidruro metálico (NiMH) deben
reciclarse o desecharse de manera adecuada.
• SIEMPRE actúe con precaución y sea sensato en todo momento.
6 • FIESTA ST RALLY VXL
Page 7
HERRAMIENTAS, REPUESTOS, Y EQUIPO REQUERIDO
Su modelo viene con un conjunto de herramientas métricas de especialidad. Necesitará adquirir otros artículos, disponibles a través de su
distribuidor, para manejar y mantener su modelo.

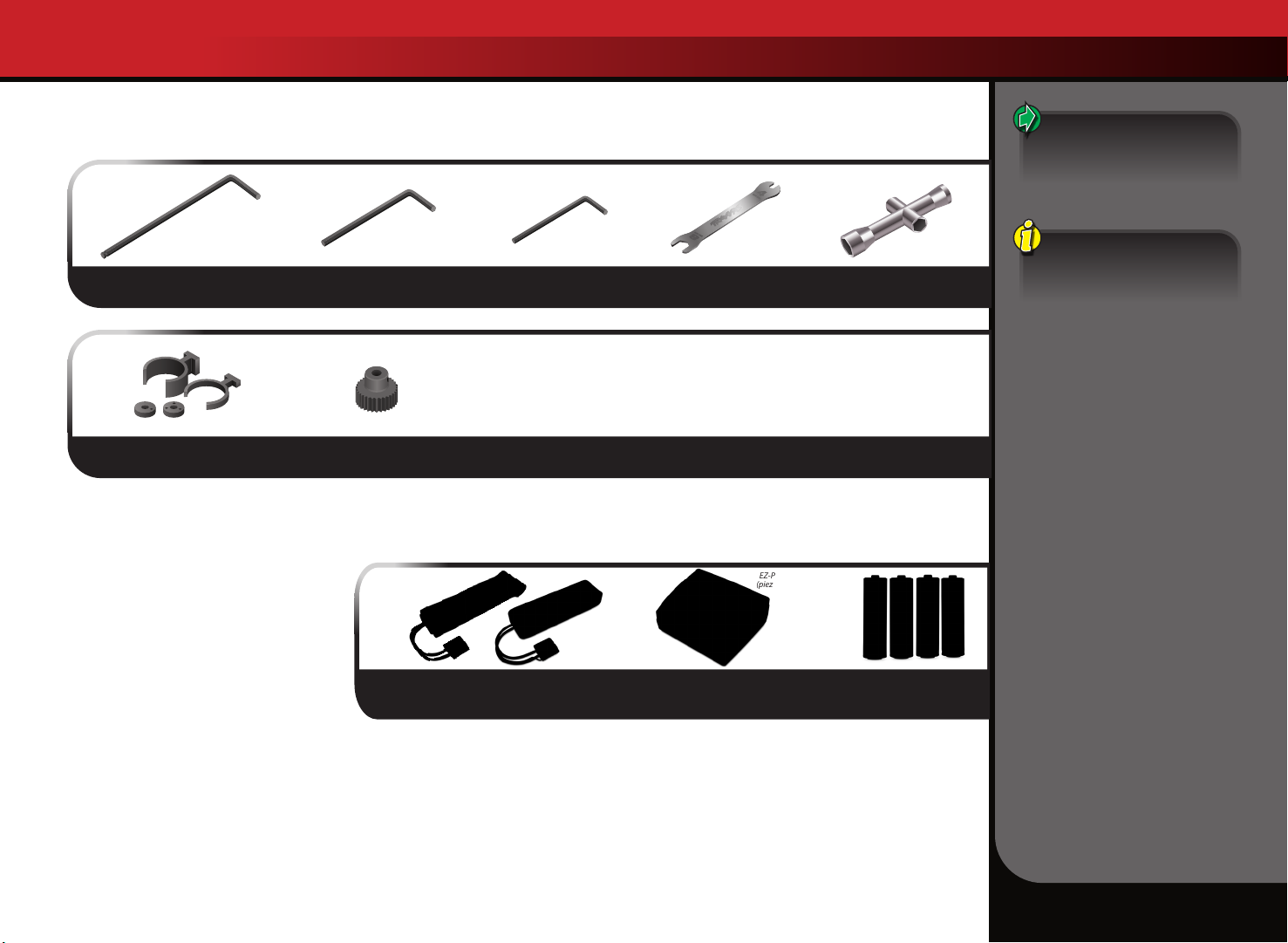

HERRAMIENTAS Y EQUIPO SUMINISTRADOS
Llave Allen de 2.5mm
Separadores de carga y
pistones de amortiguador
Llave Allen de 2.0mm Llave Allen de 1.5mm
Engranaje de piñón opcional
Equipo requerido
(se vende por separado)
Llave de 8 mm/4 mm Llave cruz
EZ-Peak™ Plus
(pieza n.º 2970)
Para obtener más
información sobre baterías,
consulte Utilice la batería
correcta en la página 13.
Equipo recomendado
Estos artículos no son
necesarios para el manejo
de su modelo, pero es
una buena idea incluirlos
en cualquier caja de
herramientas de R/C:
• Gafas de seguridad
• Pegamento para
neumáticos Ultra Premium
de Traxxas, n.° de pieza
6468 (pegamento de CA)
• Escalpelo
• Alicates o pinzas de
punta de aguja
Paquete de baterías de 6 o 7 celdas de
NiMH o pack de baterías LiPo 2s o 3s con
conector de alta tensión Traxxas iD®*
*Los tipos de cargador y batería están sujetos a cambio y pueden diferir de las imágenes.
Cargador de batería*
4 Baterías
AA alcalinas
FIESTA ST RALLY VXL • 7
Page 8

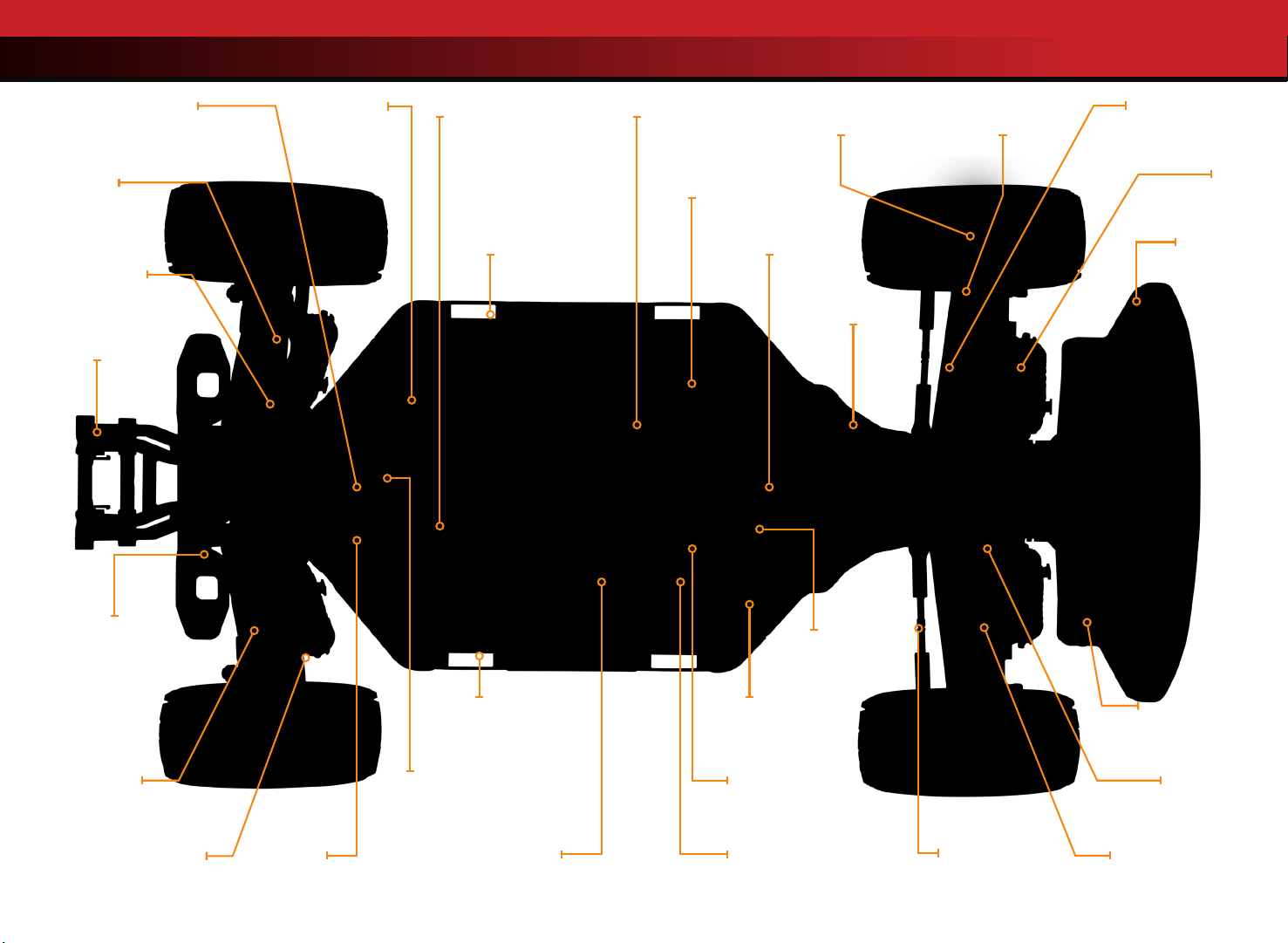

DESCRIPCIÓN GENERAL DEL FORD FIESTA ST RALLY VXL
Semieje
Torre trasera
Parachoques trasero
Sujeción de
la batería
MotorEngranaje cilíndrico
Soporte de la carrocería
izquierdo sin ganchos
Conector de alta corriente de Traxxas
Compartimento
para baterías
Eje de la transmisión
Bloqueo de la
dirección
Chasis
Bloqueo del eje
delantero
Brazo de suspensión
delantero
Choque
Parachoques
delantero
Montaje trasero
de la carrocería
Balancín de
inclinación trasero
Brazo de suspensión
trasero
Engranaje
de piñón
Soporte de la carrocería
izquierdo sin ganchos
Embrague antirrebote
Control de velocidad
electrónico
Servo de dirección
Soporte de
la antena
Tubo luminoso LED
Receptor
Montaje delantero
de la carrocería
Torre delantera
Eje de suspensión Balancín de inclinación
delantero
Page 9
INICIO RÁPIDO: PÓNGASE EN MARCHA
La siguiente guía es una descripción general de los procedimientos para hacer funcionar su modelo. Busque el logotipo de Inicio
rápido en las esquinas inferiores de las páginas de Inicio rápido.
1. Lea las precauciones de seguridad de la página 4-6 7. Vericar el funcionamiento del servo • Ver página 16
Por su propia seguridad, comprenda que el descuido y el mal uso
pueden provocar lesiones personales.
2. Carga del paquete de baterías • Ver página 13 8. Encender el sistema de radio • Ver página 17
Su modelo requiere un paquete de baterías y un cargador compatible (no
incluida). Nunca utilice un cargador de níquel y hidruro metálico (NiMH) o
níquel cadmio (NiCad) para cargar las baterías polímero de litio (LiPo).
3. Instalar las baterías en el transmisor • Ver página 13 9. Destacar su modelo • Ver página 10
El transmisor requiere 4 baterías alcalinas AA (vendido por separado).
4. Instalar las baterías en el modelo • Ver página 14 10. Conducir su modelo • Ver página 21
Su modelo requiere un paquete de baterías completamente
cargados (no incluida).
5. Instale la antena • Ver página 15 11. Realizar el mantenimiento a su modelo • Ver página 26
Antes de poner a funcionar su modelo, debe instalar apropiadamente la antena del receptor y el tubo de la antena.
Asegúrese de que el servo de dirección funcione correctamente.
Siga este procedimiento para asegurarse de que el sistema de radio funciona
correctamente a cierta distancia y que no hay interferencias de fuentes externas.
Instale los alerones (si es necesario) y, si lo desea, aplique otras
calcomanías.
Sugerencias de conducción y ajuste para su modelo.
Siga estos pasos importantes para mantener el rendimiento de
su modelo y conservarlo en excelentes condiciones de funcionamiento.
La Guía de inicio rápido
no pretende reemplazar
todas las instrucciones de
funcionamiento que se
incluyen en este manual. Lea
este manual completo para
obtener instrucciones sobre
el uso y mantenimiento
adecuado de su modelo.
6. Encender el sistema de radio • Ver página 16
Acostúmbrese a encender el transmisor primero y apagarlo por último.
Busque el logotipo de
Iniciorápido en la parte
inferior de las páginas
deInicio rápido.
FIESTA ST RALLY VXL • 9
Page 10
RADIO TQi Y SISTEMA DE POTENCIA VELINEON DE TRAXXAS

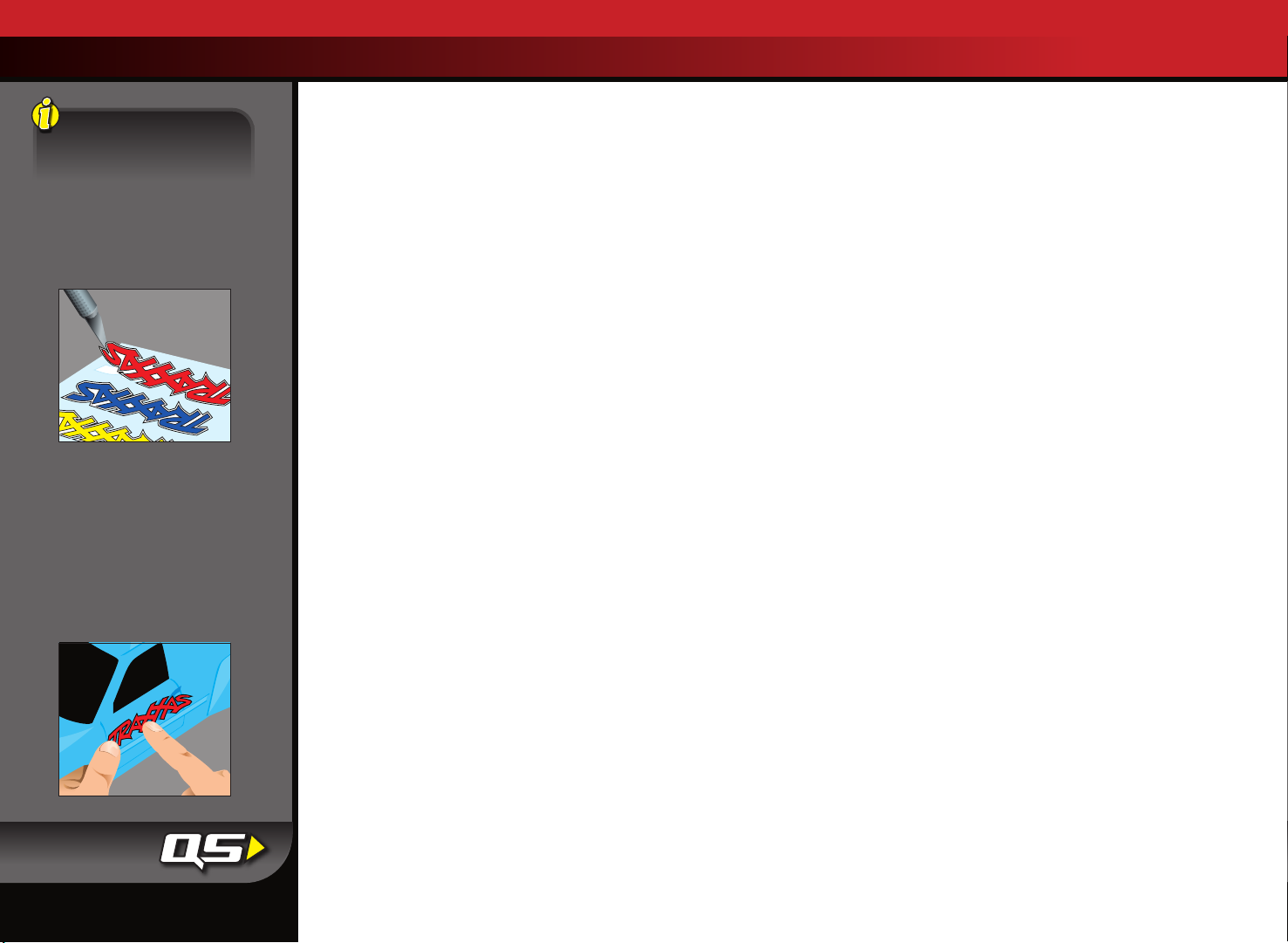

Colocación de calcomanías
Las calcomanías principales
para su modelo se han aplicado
en la fábrica. Otras calcomanías
están impresas en papel mylar
transparente autoadhesivo y
están troqueladas para su fácil
extracción. Use un escalpelo
para levantar la esquina de una
calcomanía y quitarla del papel
de protección.
Para aplicar las calcomanías,
coloque un extremo hacia abajo,
sostenga el otro extremo arriba
y deslice el dedo lentamente a
medida que avanza. Esto evitará
que se formen burbujas de
aire. Si coloca los dos extremos
de la calcomanía hacia abajo y
luego intenta deslizar el dedo,
se producirán burbujas de
aire. Observe las imágenes en
el recuadro para ver una típica
colocación de calcomanías.
99
INTRODUCCIÓN
Su modelo incluye el último transmisor de 2,4GHz Traxxas TQi con una
memoria modelo Traxxas Link
brinda diversión instantánea para los entusiastas de R/C y también
ofrece un complemento completo para las funciones de ajuste de nivel
profesional para los usuarios avanzados o cualquier persona interesada
en probar el rendimiento de su modelo. Los canales de dirección y del
acelerador cuentan con Exponencial, Finales de recorrido y Subniveles
regulables. También se encuentra disponible la función velocidad doble
de dirección y frenado. Muchas de las funciones del siguiente nivel
están controladas por la perilla multifunción que se puede programar
para controlar una diversidad de funciones. Las instrucciones detalladas
(página 31) y el árbol de menú (página 34) incluidos en este manual
lo ayudarán a comprender y manejar las funciones avanzadas del
nuevo sistema de radio TQi. Para obtener más información y videos
instructivos, visite Traxxas.com.
™
. El diseño fácil de usar del transmisor
TERMINOLOGÍA DEL SISTEMA
DE POTENCIA Y RADIO
Tómese un momento para familiarizarse con estos términos
relacionados con el sistema de potencia y radio. Se usarán en todo
el manual. En la página 31 comienza una explicación detallada de la
terminología y las funciones avanzadas de su nuevo sistema de radio.
Espectro propagado de 2,4GHz: este modelo está equipado con la
última tecnología de R/C. A diferencia de los sis temas AM y FM que
requieren cristales de frecuencia y que tienden a sufrir conflictos
de frecuencia, el sistema TQi selecciona una frecuencia abierta,
se sintoniza con ella de forma automática y ofrece una mayor
resistencia ante interferencias o "fallas técnicas".
BEC (Circuito eliminador de batería): el BEC puede encontrarse en
el receptor o en el ESC. Este circuito permite que el receptor y los
servos sean alimentados por el paquete principal de baterías en un
modelo eléctrico. Esto elimina la necesidad de llevar otro paquete de
4 baterías AA para alimentar el equipo de radio.
Motor sin escobillas: un motor sin escobillas de CC reemplaza al
conmutador y al arreglo de escobillas tradicionales del motor
cepillado por una electrónica inteligente que da potencia a los
bobinados electromagnéticos en secuencia para proporcionar
rotación. A diferencia de un motor cepillado, el motor sin escobillas
tiene sus bobinados (bobinas) en el perímetro de la caja del motor y
los imanes están montados en el eje del rotor giratorio.
Torque de posicionamiento preferencial: el torque de
posicionamiento preferencial es una condición a veces asociada
con los motores sin escobillas. Generalmente, es una pequeña
oscilación que se siente al acelerar desde la posición de detenido.
Ocurre durante un período corto mientras las señales provenientes
del control de velocidad electrónico y del motor se sincronizan entre
ellas. El control de velocidad electrónico VXL-3s está optimizado para
virtualmente eliminar el torque de posicionamiento preferencial.
Corriente: La corriente es una medida del ujo de corriente a través
de los sistemas electrónicos, generalmente se mide en amperios.
Si compara un cable con una manguera de jardín, la corriente es la
medida de cuánta agua uye a través de la manguera.
ESC (Control de velocidad electrónico): un control de velocidad
electrónico es el control de motor electrónico dentro del modelo. El
control de velocidad electrónico VXL-3s utiliza circuitos de avanzada
para brindar un control de aceleración proporcional digital y preciso.
Los controles de velocidad electrónicos usan la corriente de forma
más ecaz que los controles de velocidad mecánicos, de manera
tal que las baterías duran más tiempo. Un control de velocidad
electrónico tiene un circuito que evita la pérdida del control de
aceleración y dirección a medida que las baterías pierden su carga.
Banda de frecuencia: la frecuencia de radio que usa el transmisor para
enviar señales a su modelo. Este modelo funciona en un espectro
propagado de secuencia directa de 2,4GHz.
Capacidad en kV: los motores sin escobillas generalmente se clasican
según su número de kV. La capacidad en kV es igual a RPM del motor
sin carga con 1 voltio aplicado. Los kV aumentan a medida que
disminuyen la cantidad de vueltas de alambre en el motor. A medida
que aumentan los kV, también aumenta el consumo de corriente
a través de los sistemas electrónicos. El motor Velineon 3500 es un
motor de 10 vueltas de 3500kV optimizado para la mayor rapidez y
ecacia en modelos a escala 1 a 10 livianos.
LiPo: abreviatura de polímero de litio. Los paquetes de baterías LiPo
recargables son conocidos por su especial química que permite
una muy alta densidad energética y un manejo de la corriente
de gran intensidad en un tamaño compacto. Son baterías de
alto rendimiento que requieren especial cuidado y atención. Los
paquetes de baterías LiPo son únicamente para usuarios avanzados.
mAh: abreviatura de miliamperio-hora, una medida de la capacidad del
paquete de baterías. Mientras mayor sea la cifra, más tiempo durará
la batería entre una carga y otra.
10 • FIESTA ST RALLY VXL
Page 11
RADIO TQi Y SISTEMA DE POTENCIA VELINEON DE TRAXXAS
Posición neutral: la posición sin movimiento que buscan los servos
cuando los controles del transmisor están en la conguración
neutral.
NiCad: abreviatura de níquel cadmio. El paquete recargable original
de baterías de NiCad tienen un manejo de la corriente de gran
intensidad, alta capacidad y pueden durar hasta 1000 ciclos de
carga. Se requieren buenos procedimientos de carga para reducir la
posibilidad de desarrollar un efecto "memoria" y acortar los tiempos
de funcionamiento.
NiMH: abreviatura de níquel e hidruro metálico. Las baterías de NiMH
recargables ofrecen un manejo de la corriente de gran densidad y
una resistencia mucho mayor al efecto "memoria". Las baterías de
NiMH generalmente permite una mayor capacidad que las baterías
de NiCad. Pueden durar hasta 500 ciclos de carga. Para lograr un
rendimiento óptimo, se requiere un cargador de detección pico
diseñado para baterías de NiMH.
Receptor: la unidad de radio dentro de su modelo que recibe señales
provenientes del transmisor y se las transmite a los servos.
Resistencia: en sentido eléctrico, la resistencia es una medida de
cómo un objeto resiste u obstruye el ujo de corriente a través de
él. Cuando el ujo se ve restringido, la corriente se convierte en
calor y se pierde. El sistema de potencia Velineon está optimizado
para reducir la resistencia eléctrica y el calor resultante que quita
corriente.
Rotor: El rotor es el eje principal del motor sin escobillas. En un motor
sin escobillas, los imanes están montados al rotor y los bobinados
electromagnéticos están incorporados a la carcasa del motor.
Con sensores: Con sensores hace referencia al tipo de motor sin
escobillas que utiliza un sensor en el motor para comunicar la
información sobre la posición del rotor al control de velocidad
electrónico. El control de velocidad electrónico VXL-3s puede utilizar
motores con sensores cuando las aplicaciones se benecian de ello
(como en algunas clases de carreras autorizadas).
Sin sensores: Sin sensores hace referencia a un motor sin escobillas
que utiliza instrucciones avanzadas provenientes de un control
de velocidad electrónico para proporcionar un funcionamiento
constante. No se requieren otros sensores ni cableados del motor.
El control de velocidad electrónico VXL-3s está optimizado para un
control sin sensores constante.
Servo: Pequeña unidad de motor en su modelo que maneja al
mecanismo de dirección.
Pestañas de soldadura: Contactos externos y accesibles en el motor
que permiten un fácil reemplazo de los cables. El Velineon 3500
viene equipado con lengüetas de soldadura.
Transmisor: La unidad de radio portátil que envía las instrucciones de
aceleración y dirección a su modelo.
Nivel: El ajuste de precisión de la posición neutral de los servos que se
hace mediante el ajuste de las perillas de nivel del acelerador y de la
dirección que se encuentran en la parte frontal del transmisor. Nota:
La perilla multifunción se debe programar para poder usarla como
un ajuste del nivel del acelerador.
Protección de bloqueo térmico: El sistema electrónico que detecta
la temperatura y que se usa en el control de velocidad electrónico
VXL-3s detecta la sobrecarga y el recalentamiento del circuito del
transistor. Si se detecta una temperatura excesiva, la unidad se apaga
de forma automática para evitar daños en el sistema electrónico.
Sistema de radio de 2 canales: El sistema de radio TQi, que consta del
receptor, el transmisor y los servos. El sistema usa dos canales: Uno
para manejar la aceleración y uno para manejar la dirección.
Voltaje: Voltaje es una medida de la diferencia de potencia eléctrica
entre dos puntos; por ejemplo, entre el terminal de la batería positivo
y la conexión a tierra. Siguiendo con la analogía de la manguera
de jardín, mientras que la corriente es la cantidad de ujo de agua
en la manguera, el voltaje se corresponde con la presión que está
empujando al agua a través de la manguera.
IMPORTANTES PRECAUCIONES PARA EL
SISTEMA DE RADIO
• No doble el cable de la antena del receptor. Si dobla el cable de la
antena, se reducirá el alcance.
• NO CORTE ninguna parte del cable de la antena del receptor. Si corta
la antena, se reducirá el alcance.
• Extienda el cable de la antena en el modelo tanto como sea posible
para lograr un máximo alcance. No es necesario extender el cable
de la antena más allá de la carrocería, pero se debe evitar enrollar o
bobinar el cable de la antena.
• No permita que el cable de la antena se extienda fuera de la
carrocería sin la protección de un tubo para antena, ya que se
puede cortar o dañar el cable de la antena y reducirse el alcance. Se
recomienda mantener el cable dentro de la carrocería (en un tubo
para antena) para evitar posibles daños.
Para evitar la pérdida de rango
de la radio, no retuerza ni corte el
cable negro, no doble ni corte la
punta de metal y no doble ni corte
el cable blanco que se encuentra
en el extremo de la punta de metal.
Correcto
NoNo NoNo
FIESTA ST RALLY VXL • 11
Page 12
RADIO TQi Y SISTEMA DE POTENCIA VELINEON DE TRAXXAS
Especicaciones de Velineon
3500
Tipo: Sin escobillas ni sensores
RPM/voltio: 3500 (10 vueltas)
Tipo de imán: Neodimio
sintetizado a temperaturas
extremadamente altas
Tipo de conexión: Bala de 3,5mm
Tamaño del cable: Calibre 12
RPM máx.: 50,000
Diámetro: 36mm (1,42in)
(tamaño 540)
Longitud: 55mm (2,165 in)
Peso: 262g (9,24 oz)
Diagrama de cableado del motor/ESC
BATERÍA
Su modelo está equipado con el más nuevo transmisor de 2,4 GHz
Traxxas TQi con una memoria modelo Traxxas Link™. El transmisor
tiene dos canales para controlar su acelerador y su dirección. El
receptor que se encuentra dentro del modelo tiene 5 canales de
salida. Su modelo está equipado con un servo y un control de
velocidad electrónico.
TRANSMISOR Y RECEPTOR
Botón Congurar
Luz led de estado roja/
verde
Consulte la página 32
para obtener más
información.
Rueda de dirección
Botón
Menú
Nivel de
dirección
Perilla
multifunción
Gatillo de
velocidad
Puerto de
expansión de
sensor
Botón
Conectar
Luz de led

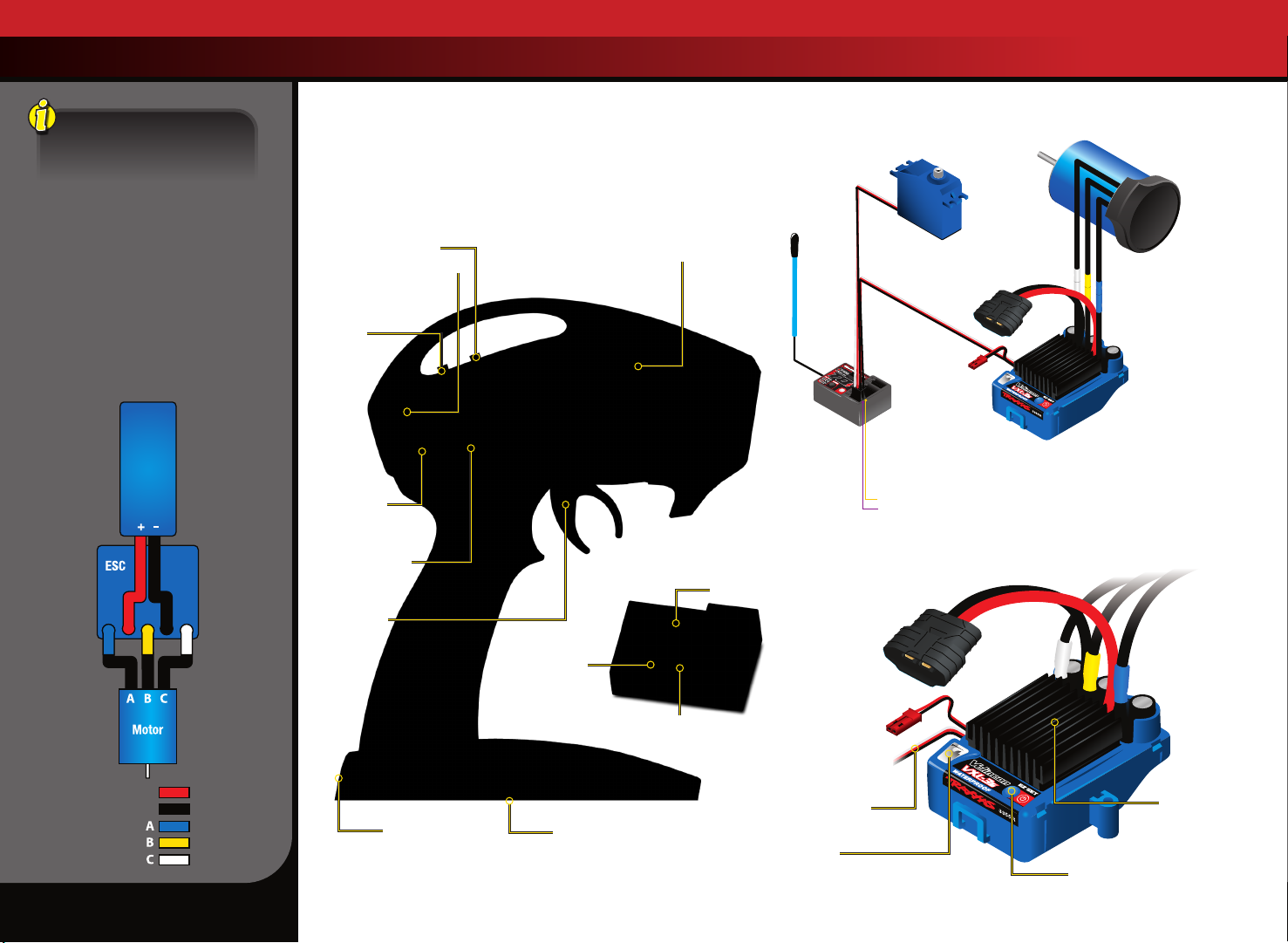

DIAGRAMA DE CABLEADO DEL MODELO
Canal 1
Servo de dirección
Conector de alta
tensión Traxxas
Antena
Conector del ventila-
dor de refrigeración
(para uso opcional)
V/T - Puerto de sensor de
temperatura/voltaje
RPM - Puerto de sensor de RPM
BAT T/
CH5 - Batería/Canal 5*
CH4 - Canal 4*
CH3 - Canal 3*
CH2 - Control de velocidad
CH1 - Servo de dirección
CH1 - Canal 1*
*No se utiliza †Puertos de sensores de accesorios para su uso con sensores estándar de telemetría de temperatura/
voltaje y RPM (consultar Traxxas.com y los materiales incluidos para obtener más información)
(macho)
†
†
Control de velocidad
electrónico
Motor sin escobillas
(consulte la columna lateral
apropiado del motor)
Canal 2
para un cableado
CONTROL DE VELOCIDAD ELECTRÓNICO VXL-3s
**
Conector de alta corriente
Traxxas (macho)
a la batería
hacia el motor
Conector del
ventilador de
refrigeración
(para uso opcional)
+ Positivo
- Negativo
12 • FIESTA ST RALLY VXL
Cable del
receptor
Interruptor de
encendido
Compartimento para
baterías
(cable RX)
Luz
de led
**Puerto de sensor accesorio para usar con la base de acoplamiento TQi (consultar Traxxas.com y los materiales incluidos para obtener más información).
Disipador
térmico
Botón EZ-Set
(botón de encendido/
apagado)
Page 13
RADIO TQi Y SISTEMA DE POTENCIA VELINEON DE TRAXXAS

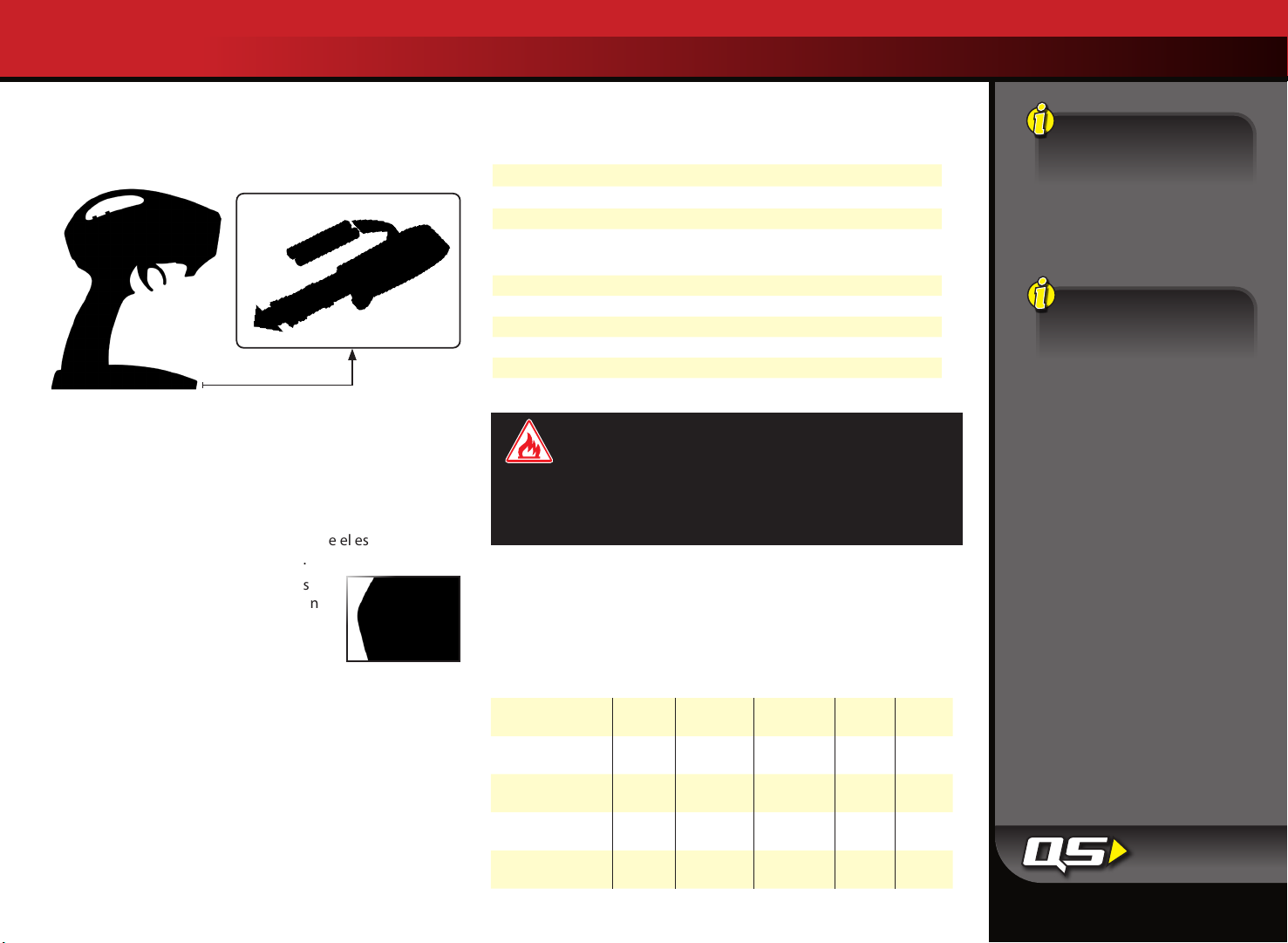

INSTALACIÓN DE LAS BATERÍAS
DEL TRANSMISOR
Su transmisor TQi utiliza 4 baterías AA. El compartimento para
baterías está ubicado en la base del transmisor.
1. Para retirar la puerta del compartimento para baterías,
presione la pestaña y deslice la puerta para abrirla.
2. Instale las baterías en la orientación correcta, como se
indica en el compartimento para baterías.
3. Vuelva a instalar la puerta del compartimento y presiónela
paracerrarla.
4. Encienda el transmisor y compruebe que el estado del
indicador muestre una luz verde ja.
Si el led de estado parpadea en rojo, las
baterías del transmisor pueden estar con
poca carga, sin carga o quizá mal instaladas.
Reemplace con baterías nuevas o recién
cargadas. La luz indicadora de energía no
indica el nivel de carga del paquete de baterías instalado en el
modelo. Consulte la sección de resolución de problemas de la
página32 paraobtener más información sobre los códigos del
led de estado deltransmisor.
SELECCIONE LAS BATERÍAS PARA SU
MODELO
El modelo no incluye una batería ni cargador. Se requiere
una batería NiMH o LiPo equipada con un conector de alta
tensión de Traxxas iD®.
las baterías Power Cell iD de Traxxas para alcanzar máximo
rendimiento y una carga más segura
Se recomienda enfáticamente utilizar
.
El siguiente gráco muestra una lista con todas las baterías de Power Cell
iD de Traxxas disponibles para su modelo:
Baterías LiPo con iD
2843X Batería LiPo, 5800 mAh, 7.4V, 2 celdas, 25C
2849X Batería LiPo, 4000 mAh, 11.1V, 3 celdas, 25C
2869X Batería LiPo, 7600 mAh, 7.4V, 2 celdas, 25C
2872X Batería LiPo, 5000 mAh, 11.1V, 3 celdas, 25C
Baterías de carga NiMH con iD
2923X Batería, celda de potencia, 3000mAh (Ni-MH, 7-C, 8,4V)
2940X Batería, celdas Serie 3, 3300mAh (Ni-MH, 7-C, 8,4V)
2942X Batería, celdas Serie 3, 3300mAh (Ni-MH, 6-C, 7.2V)
2950X Batería, celdas Serie 4, 4200mAh (Ni-MH, 7-C, 8,4V)
2952X Batería, celdas Serie 4, 4200mAh (Ni-MH, 6-C, 7.2V)
2960X Batería, celdas Serie 5, 5000mAh (Ni-MH, 7-C, 8,4V)
ADVERTENCIA: RIESGO DE
Los usuarios de baterías de polímero
de litio (LiPo) deben leer las Advertencias y Precauciones que
comienzan en la página 4. DEBE utilizar un cargador LiPo
para baterías LiPo para evitar que la batería se dañe y pueda
incendiarse.
INCENDIO!
SELECCIONE UN CARGADOR PARA SU MODELO
Asegúrese de elegir el tipo de cargador correcto para las baterías que
seleccione. Traxxas recomienda elegir un cargador original de Traxxas
EZ-Peak con iD para una carga más segura y mejor rendimiento y vida útil
de la batería.
Cargador
EZ-Peak Plus,
4 amperios
EZ-Peak Live,
12 amperios
EZ-Peak Dual,
8 amperios
EZ-Peak Live Dual,
26 amperios
EZ-Peak Plus 4s,
8 amperios
Número
de pieza
2970 SÍ SÍ SÍ 3s
2971 SÍ SÍ SÍ 4s
2972 SÍ SÍ SÍ 3s
2973 SÍ SÍ SÍ 3s
2981 SÍ SÍ SÍ 4s
Compatible
con NiMH
Compatible
con LiPo
iD de
Batería
Máxima
celdas
Si la luz de led de estado no se
enciende en verde, verique
la polaridad de las baterías.
Si observa ninguna otra señal
parpadeante proveniente
de la luz de led, consulte el
cuadro en la página 32 para
identicar el código.
Utilice las baterías correctas.
Su transmisor usa baterías
AA. Use baterías alcalinas
nuevas. No use celdas AA
recargables para suministrar
corriente al transmisor ya que
no proporcionarán voltaje
suciente para el óptimo
rendimiento del transmisor.
Precaución: Deje de conducir
su modelo ante el primer
signo de baterías con poca
carga (luz roja parpadeante)
para evitar perder el control
sobre el modelo.
2,32,3
FIESTA ST RALLY VXL • 13

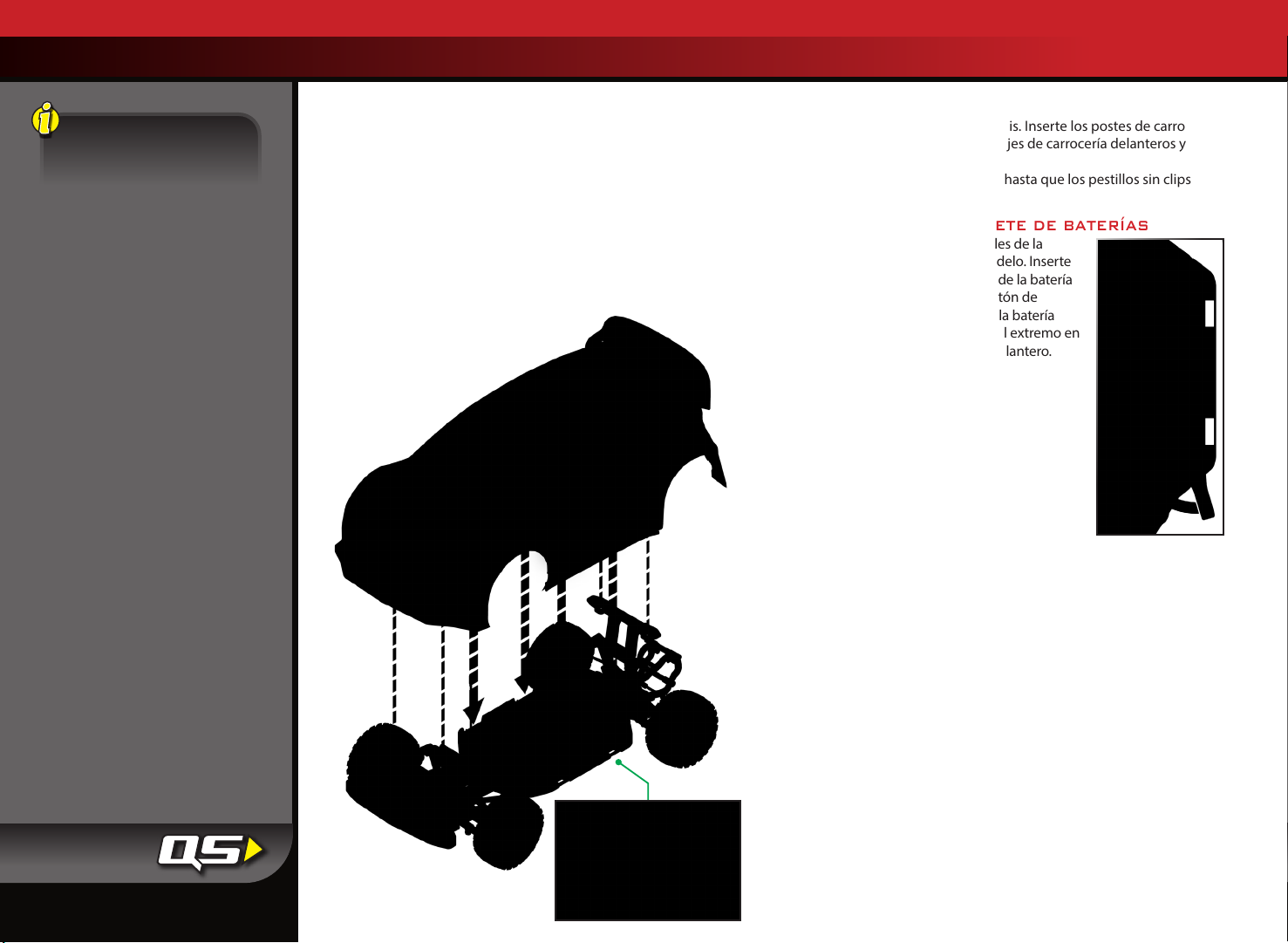

Page 14
RADIO TQi Y SISTEMA DE POTENCIA VELINEON DE TRAXXAS
iD de Batería
Los paquetes de baterías
recomendados por Traxxas
están equipados con iD
de batería de Traxxas. Esta
característica exclusiva
permite a los cargadores de
baterías Traxxas (vendidos
por separado) reconocer
automáticamente los paquetes
de baterías conectados y
optimizar las conguraciones
de carga para la batería.
Esto elimina la necesidad de
preocuparse por los menús y las
conguraciones del cargador
para obtener la solución de
carga más simple y segura
posible. Ingrese a Traxxas.com
para obtener más información
acerca de esta característica y
ver los cargadores y baterías
Traxxas con iD disponibles.
INSTALACIÓN DE LA CARROCERÍA
Su modelo incluye un sistema de enganche innovador para asegurar la
carrocería del camión al chasis (no se requieren ganchos de carrocería).
Realice lo siguiente para extraer la carrocería y acceder al chasis:
1. Busque debajo de la carrocería del vehículo y tire de los dos pestillos
sin clips izquierdos, así como de los dos derechos hacia el exterior de la
carrocería para liberarlos de los montajes de la carrocería.
2. Empuje hacia arriba los pestillos para desengancharlos
completamente de los montajes.
3. Levante la carrocería hacia arriba desde el chasis. Levante la parte
delantera y trasera de la carrocería de manera uniforme, de lo
contrario puede ser difícil de retirar.
Para reinstalar la carrocería:
1. Coloque la carrocería sobre el chasis. Inserte los postes de carrocería
delanteros y traseros en los montajes de carrocería delanteros y
traseros del chasis.
2. Presione la carrocería hacia abajo hasta que los pestillos sin clips
encajen en su lugar.
INSTALACIÓN DEL PAQUETE DE BATERÍAS
Instale las baterías teniendo los cables de la
batería hacia la parte trasera del modelo. Inserte
las lengüetas del botón de bloqueo de la batería
en las ranuras de la retención del botón de
bloqueo trasero. Incline el botón de la batería
hacia el chasis y presione (bloquee) el extremo en
la retención del botón de bloqueo delantero.
44
14 • FIESTA ST RALLY VXL

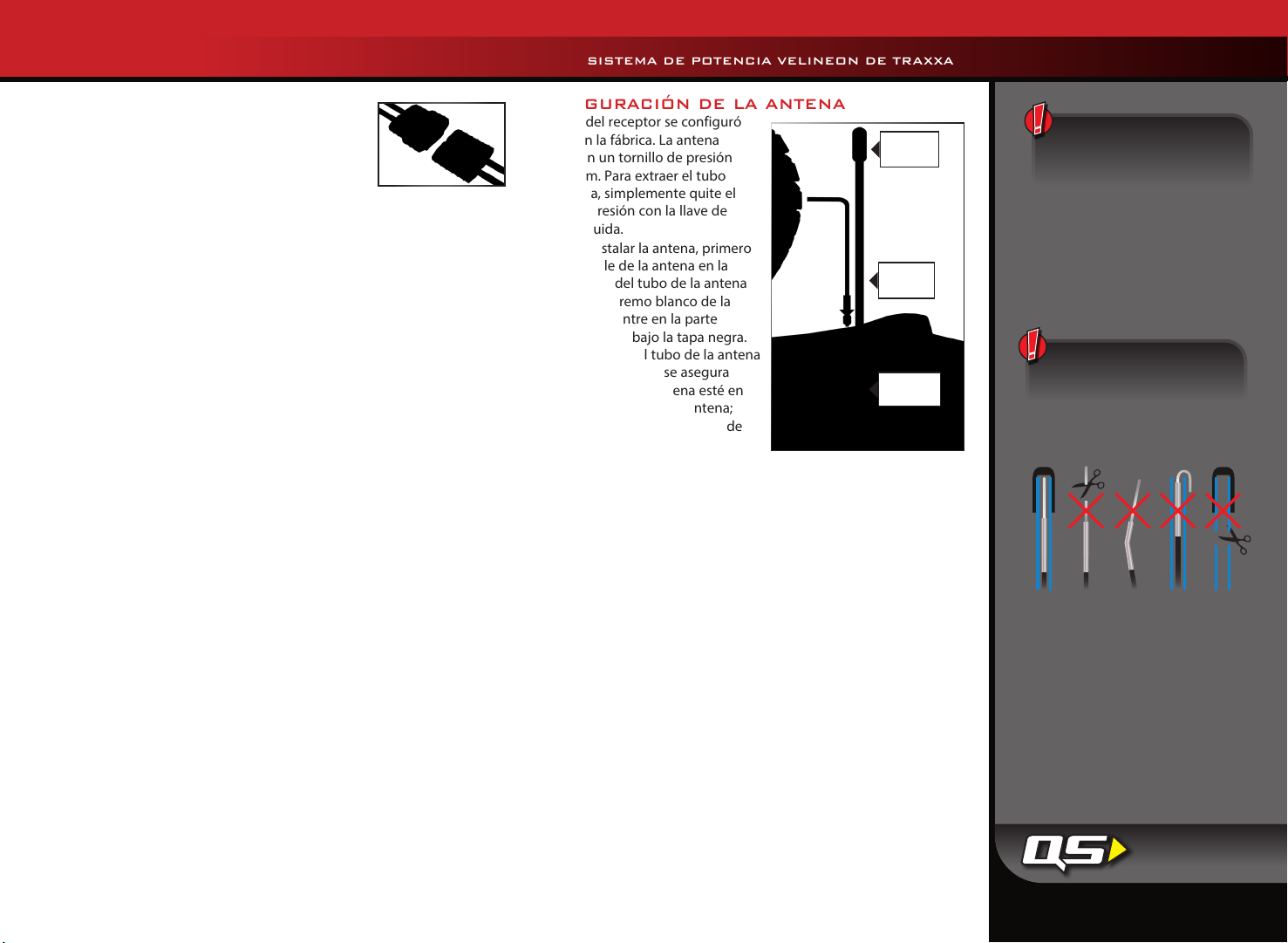

Page 15
RADIO TQi Y SISTEMA DE POTENCIA VELINEON DE TRAXXAS
Conector de alta tensión Traxxas iD®
Su modelo está equipado con el conector de
alta tensión Traxxas iD®. Los conectores estándar
restringen el ujo de corriente y no pueden
suministrar la energía necesaria para maximizar
la salida del control de velocidad electrónico.
TLos terminales dorados del conector Traxxas con grandes supercies de
contacto garantizan un ujo de corriente positivo con el menor grado de
resistencia. Seguro, duradero y de fácil manipulación, el conector Traxxas
está diseñado para extraer toda la energía que su batería puede brindar.
CONFIGURACIÓN DE LA ANTENA
La antena del receptor se configuró
e instaló en la fábrica. La antena
está fija con un tornillo de presión
de 3 x 4mm. Para extraer el tubo
de la antena, simplemente quite el
tornillo de presión con la llave de
1,5mmincluida.
Al volver a instalar la antena, primero
deslice el cable de la antena en la
parte de abajo del tubo de la antena
hasta que el extremo blanco de la
antena se encuentre en la parte
superior del tubo bajo la tapa negra.
Luego, introduzca el tubo de la antena
en el soporte mientras se asegura
de que el cable de la antena esté en
la ranura del soporte de la antena;
a continuación, instale el tornillo de
presión junto al tubo de la antena.
Use la llave de 1,5mm para ajustar el
tornillo hasta que el tubo de la antena esté fijo en su lugar. No lo ajuste
demasiado. No doble ni retuerza el cable de la antena. Consulte la
columna lateral para más información. No acorte el tubo de la antena.
Punta de
la antena
Tubo de la
antena
Soporte de
la antena
Asegúrese de que la antena
del receptor del modelo
esté bien instalada antes de
hacer funcionar su modelo.
No instalar correctamente la
antena del receptor reducirá
considerablemente el rango
de la radio y posiblemente se
perderá el control.
Para evitar la pérdida de rango
de la radio, no retuerza ni corte el
cable negro, no doble ni corte la
punta de metal y no doble ni corte
el cable blanco que se encuentra
en el extremo de la punta de metal.
Correcto
NoNo NoNo
55
FIESTA ST RALLY VXL • 15
Page 16
RADIO TQi Y SISTEMA DE POTENCIA VELINEON DE TRAXXAS
Recuerde, encienda siempre
el transmisor TQi primero y
apáguelo al nal para evitar
daños en su modelo.
Prueba de fallos automática
El transmisor TQi y el
receptor están equipados
con un sistema de prueba
de fallos automático que no
requiere programación por
parte del usuario. En caso
de una pérdida de señal o
interferencia, el acelerador
volverá a la posición neutral
y la dirección mantendrá
la última posición que se
le ordenó. Si el sistema de
prueba de fallos se activa
mientras maneja su modelo,
determine la razón para la
pérdida de señal y resuelva
el problema antes de volver a
conducir su modelo.
Deténgase de inmediato ante
la primera señal de baterías con
poca carga. No apague nunca
el transmisor con el paquete de
baterías conectado. El modelo
puede salirse de control.
66
16 • FIESTA ST RALLY VXL
CONTROLES DEL SISTEMA DE RADIO
G
I
R
A
R
A
L
A
D
E
R
E
C
H
R
D
A
Neutro
A
Freno/Marcha atrás
Adelante
G
I
R
A
R
A
L
A
I
Z
Q
U
I
E
REGLAS DEL SISTEMA DE RADIO
• Siempre encienda primero y apague al final su transmisor. Este
procedimiento lo ayudará a evitar que su modelo reciba señales
de desvío de otro transmisor, u otra fuente, y funcione sin control.
Su modelo cuenta con un sistema de seguridad electrónico para
evitar este tipo de funcionamiento incorrecto, pero la primera
y mejor defensa contra un modelo sin control es encender el
transmisor en primer lugar y apagarlo al final.
11
Encienda siempre
primero el transmisor.
22
Conecte la batería.
• Utilice siempre baterías nuevas para el sistema de radio. Las
baterías con poca carga limitarán la señal de radio entre el receptor
y el transmisor.La pérdida de señal de radio puede hacer que
pierda el control de su modelo.
33
Encienda el modelo
• Para que el transmisor y el receptor se conecten entre sí, el
receptor en el modelo debe encenderse dentro de los 20
segundos posteriores a encender el transmisor. La luz de led del
transmisor parpadeará rápido en rojo, lo que indica una falla
en la conexión. Si perdió la conexión, simplemente apague el
transmisor y comience de nuevo.
• Siempre encienda el transmisor antes de conectar la batería.
AJUSTES BÁSICOS DEL SISTEMA DE RADIO
Nivel de dirección
El nivel de dirección electrónico ubicado
en la parte frontal del transmisor ajusta
el punto neutral (centro) del canal de
dirección.
Nota: La gestión de la estabilidad de Traxxas (TSM) debe estar
completamente apagada mientras se ajusta la dirección.
Consulte
la página 18 para ajustar la TSM.
Perilla multifunción
La perilla multifunción puede programarse
para controlar una variedad de funciones.
Según la configuración de fábrica, la perilla
multifunción controla la gestión de la estabilidad de Traxxas (TSM).
Para obtener más detalles sobre la TSM, consulte la página 18.
USO DEL SISTEMA DE RADIO
El sistema de radio TQi se ajustó previamente en la fábrica. Se deben
controlar los ajustes antes de poner en marcha el modelo en caso
de que haya habido algún movimiento durante el envío. Se deben
controlar de la siguiente manera:
1. Encienda el transmisor. La luz de led de estado en el transmisor
debe ser verde fijo (no parpadeante).
Eleve el modelo sobre un bloque o una plataforma de modo que
2.
ninguna rueda toque el suelo. Asegúrese de que sus manos estén
alejadas de las piezas móviles del modelo.
3. Conecte el paquete de baterías del modelo en el control de
velocidad.
4. El interruptor de encendido y apagado está incorporado al control de
velocidad. Con el transmisor encendido, presione y suelte el botón
EZ-Set (0,25 segundos). La luz de led se encenderá en ROJO (consulte
la nota abajo). Esto enciende el modelo. Para apagar el VXL-3s,
presione el botón EZ-Set hasta que se apague la luz (0,5 segundos).
Nota: Si la luz de led brilla en verde, está activada la detección de bajo
voltaje. Esto provocará un funcionamiento irregular con una paquete
Page 17
RADIO TQi Y SISTEMA DE POTENCIA VELINEON DE TRAXXAS
de baterías de NiMH. La configuración de fábrica es que la detección
de bajo voltaje esté desactivada (la luz de led brilla en rojo). Asegúrese
de encender la detección de bajo voltaje al usar baterías LiPo. Nunca
use baterías LiPo mientras la detección de bajo voltaje esté apagada.
Consulte la página 19 para obtener más información.
5.
Gire la rueda de dirección en el transmisor una y otra vez y verique el
rápido funcionamiento del servo de dirección. También verique que
el mecanismo de dirección no esté ojo ni agarrotado. Si la dirección
funciona con lentitud, compruebe el nivel de carga de las baterías.
Al mirar el modelo desde
6.
arriba, las ruedas delanteras
deberían apuntar en
línea recta. Si las ruedas
están ligeramente giradas
hacia la izquierda o la
derecha, apague el TSM
(ver página 18) y ajuste
lentamente el control de nivel de dirección en el transmisor hasta
que apunten en línea recta; luego, restaure la configuración
deseada del TSM.
7. Maneje con suavidad el gatillo de velocidad para asegurarse de tener
marcha adelante y marcha atrás y de que el motor se detiene cuando
el gatillo de velocidad está en posición neutral. ADVERTENCIA: No
aplique aceleración total en marcha adelante o atrás mientras el
modelo se encuentre elevado.
8. Una vez hechos los ajustes, apague el receptor de su modelo y luego
el transmisor portátil.
Prueba de alcance del sistema de radio
Antes de cada sesión de manejo con su modelo, debe probar el alcance
del sistema de radio para garantizar que funcione correctamente.
Encienda el sistema de radio y verifique su funcionamiento tal como
1.
se describe en la sección anterior.
2. Pida a un amigo que sostenga el modelo. Asegúrese de que las manos y
la ropa estén alejadas de las ruedas y otras piezas móviles del modelo.
3. Aléjese del modelo con el transmisor hasta alcanzar la distancia más
lejana desde donde planea manejar el modelo.
Vuelva a manejar los controles en el transmisor para estar seguro de
4.
que el modelo responde correctamente.
No intente operar el modelo si existe algún problema con el sistema
5.
de radio o si hay cualquier interferencia externa con su señal de radio
en su ubicación.
Velocidades más altas requieren mayores distancias
Mientras más rápido conduzca su modelo, más rápidamente alcanzará el
límite de alcance de la radio. A 60mph, un modelo puede cubrir 88 pies
por segundo. Es emocionante, pero debe tener cuidado de mantener a
su modelo dentro del alcance. Si desea ver cómo su modelo alcanza su
máxima velocidad, lo ideal es ubicarse en el medio del área de recorrido
de la camioneta (no en un extremo), de manera tal que pueda manejar la
camioneta hacia y pasando su ubicación. Además de maximizar el alcance
del sistema de radio, esta técnica mantendrá a su modelo más cerca de
usted, lo que hace que sea más fácil verlo y controlarlo.
Sin importar qué tan rápido o lejos maneje su modelo, deje siempre
suficiente espacio entre usted, el modelo y otras personas. Nunca
maneje el modelo directamente hacia usted u otras personas.
Instrucciones de conexión de TQi
Para un funcionamiento adecuado, el transmisor y el receptor deben
estar electrónicamente "conectados". Esto ya viene así de fábrica.
Si alguna vez necesita volver a conectar el sistema o conectarlo a un
transmisor o receptor adicional, siga estas instrucciones.
Nota: el receptor debe estar conectado a una fuente de corriente (nominal)
de entre 4,8 y 6V para su conexión y el transmisor y el receptor deben
encontrarse a una distancia uno del otro dentro de los 5 pies.
1. Presione y mantenga presionado el botón CONFIGURAR del
transmisor mientras enciende el transmisor. La luz de led del
transmisor parpadeará en rojo lentamente. Suelte el botón.
2. Presione y mantenga presionado el botón CONECTAR del receptor
mientras enciende el control de velocidad (al presionar el botón
EZ-Set). Suelte el botón CONECTAR.
3. Cuando los ledes tanto del transmisor como del receptor se
enciendan en verde fijo, el sistema estará conectado y listo para
ser usado. Verifique que la dirección y la aceleración funcionen
correctamente antes de conducir el modelo.
Uso de marcha atrás:
mientras conduce, presione
el gatillo del acelerador
hacia adelante para frenar.
Una vez detenido, regrese
el gatillo del acelerador a
neutral. Presione el gatillo del
acelerador nuevamente hacia
adelante para colocarlo en
marcha atrás proporcional.
7,87,8
FIESTA ST RALLY VXL • 17
Page 18
RADIO TQi Y SISTEMA DE POTENCIA VELINEON DE TRAXXAS
GESTIÓN DE ESTABILIDAD DE TRAXXAS (TSM)
La gestión de estabilidad de Traxxas
o TSM le permite disfrutar de toda la
velocidad y la aceleración que fueron
diseñadas para su modelo Traxxas, lo
del vehículo en situaciones de baja tracción. TSM ayuda a proporcionar
aceleración a toda marcha en línea recta en superficies resbaladizas, sin
coleos, trompos ni pérdida de control. TSM también mejora notablemente
el control de los frenos. También se hace posible doblar en curvas y tener
el control a alta velocidad, ya que la TSM hace correcciones para usted, sin
inmiscuirse en su diversión ni crear efectos secundarios inesperados.
La perilla multifunción en
el transmisor TQi ha sido
programada para controlar
la TSM. La configuración
recomendada (por defecto)
para la TSM es girar la perilla
multifunción hasta la posición
de las 12:00 (la marca cero en
el dial).
Gire la perilla hacia la derecha
para aumentar la asistencia;
gire la perilla hacia la izquierda
para disminuir la asistencia.
Al girar la perilla hacia la
izquierda hasta el tope se
apaga completamente la TSM.
Nota: La TSM se desactiva
automáticamente cuando se
conduce o frena marcha atrás.
que le ayuda a mantener el control
Conguración recomendada
Disminuya
la asistencia
TSM apagada
Aumente
la asistencia
Al conducir sobre superficies con algo de tracción, es posible que
desee reducir el ajuste de la TSM para permitir que el vehículo se sienta
más “suelto” para variar el deslizamiento y la variación de potencia,
y así sucesivamente. En superficies con muy poca tracción (tierra
suelta, hormigón liso, hielo/nieve), aumente la TSM para maximizar la
aceleración y el control.
Conduzca con la TSM encendida y apagada para probar cómo hace
que su control del vehículo sea más fácil y preciso. Para obtener más
información, visite Traxxas.com/tsm.
Nota: La gestión de la estabilidad de Traxxas (TSM) debe estar
completamente apagada mientras se ajusta la dirección.
18 • FIESTA ST RALLY VXL

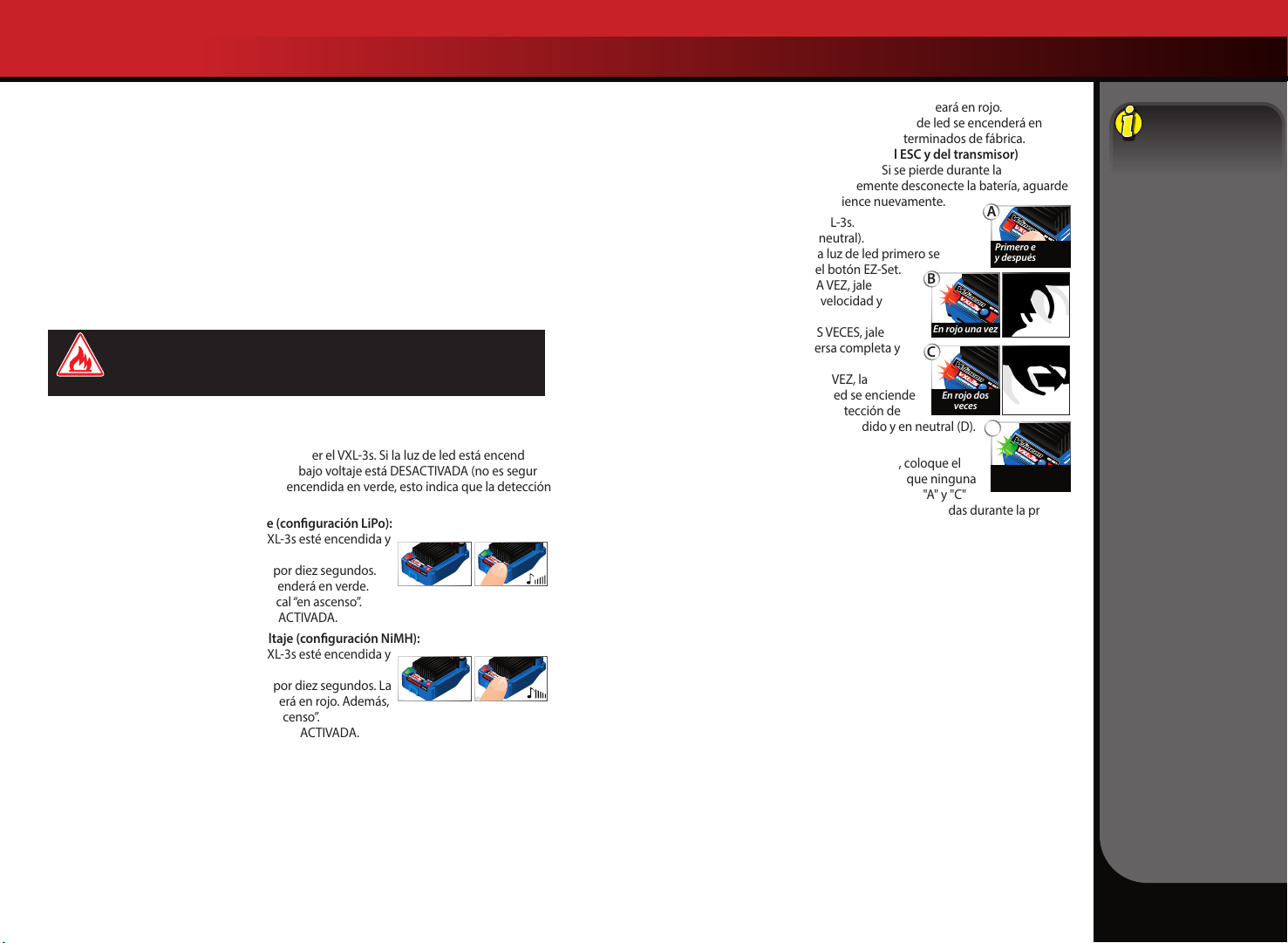

Page 19
AJUSTE DEL CONTROL DE VELOCIDAD ELECTRÓNICO
Conguraciones de la batería del VXL-3s
(conguración de la detección de bajo voltaje)
El control de velocidad electrónico de Velineon VXL-3s está equipado con detección de bajo
voltaje integrada. El circuito de detección de bajo voltaje monitorea constantemente el
voltaje de la batería. Cuando el voltaje de la batería comienza a alcanzar el umbral mínimo
recomendado de voltaje de descarga para la batería LiPo, el VXL-3s limita la salida de
potencia a un 50% de aceleración. Cuando el voltaje de la batería intenta caer por debajo
del umbral mínimo, el VXL-3s bloquea toda la salida del motor. La luz de led en el control de
velocidad parpadeará lentamente en rojo, lo cual indica un bloqueo de bajo voltaje. El VXL3s permanece en este modo hasta que se conecte una batería totalmente cargada.
Al encender el modelo, el LED de estado del control de velocidad está en verde, lo que
indica que la detección de bajo voltaje está activada para evitar la sobredescarga de las
baterías de polímero de litio (LiPo). Solo los usuarios avanzados que conocen los riesgos
asociados con el uso de las baterías de polímero de litio (LiPo) deben utilizarlas.
ADVERTENCIA: RIESGO DE
INCENDIO!
(LiPo) en este vehículo con la detección de bajo voltaje desactivada.
Verique que la detección de bajo voltaje esté ACTIVADA:
1. Encienda el transmisor (con la velocidad en neutral).
2. Conecte una batería totalmente cargada al VXL-3s.
3. Presione y suelte el botón EZ-Set para encender el VXL-3s. Si la luz de led está encendida
en rojo jo, esto indica que la detección de bajo voltaje está DESACTIVADA (no es seguro
utilizar baterías LiPo). Si la luz de led está encendida en verde, esto indica que la detección
de bajo voltaje está ACTIVADA.
Para activar la detección de bajo voltaje (conguración LiPo):
1. Asegúrese de que la luz de led en el VXL-3s esté encendida y
en rojo.
2. Mantenga presionado el botón EZ-Set por diez segundos.
La luz de led se apagará y, luego, se encenderá en verde.
Además, el motor emitirá un tono musical “en ascenso”.
3. La detección de bajo voltaje está ahora ACTIVADA.
Para desactivar la detección de bajo voltaje (conguración NiMH):
1. Asegúrese de que la luz de led en el VXL-3s esté encendida y
en verde.
2. Mantenga presionado el botón EZ-Set por diez segundos. La
luz de led se apagará y luego se encenderá en rojo. Además,
el motor emitirá un tono musical “en descenso”.
3. La detección de bajo voltaje ahora está DESACTIVADA.
Ajustes del transmisor para el ESC del VXL-3s
Antes de intentar programar su ESC del VXL-3s, es importante asegurarse de que su
transmisor esté correctamente ajustado (restablecido a los valores predeterminados de
fábrica). De lo contrario, puede que no obtenga el mejor rendimiento de su control de
velocidad.
El transmisor debe ajustarse del siguiente modo:
Si las conguraciones del transmisor han sido ajustadas, restablézcalas a los valores
predeterminados de fábrica.
1. Apague el transmisor.
2. Mantenga presionados MENÚ y CONFIGURAR.
3. Encienda el transmisor.
No utilice baterías de polímero de litio
4. Suelte MENÚ y CONFIGURAR. La luz de led del transmisor parpadeará en rojo.
5. Presione CONFIGURAR para borrar las conguraciones. La luz de led se encenderá en
verde jo y el transmisor se restablecerá a los valores predeterminados de fábrica.
Programación de conguración del VXL-3s (calibración del ESC y del transmisor)
Lea todos los pasos de programación antes de comenzar. Si se pierde durante la
programación o recibe resultados inesperados, simplemente desconecte la batería, aguarde
unos segundos, vuelva a conectar la batería y comience nuevamente.
1. Conecte una batería totalmente cargada al VXL-3s.
2. Encienda el transmisor (con la velocidad en neutral).
3. Mantenga presionado el botón (A) EZ-Set. La luz de led primero se
encenderá en verde y luego en roja. Suelte el botón EZ-Set.
4. Cuando la luz de led parpadee en ROJO UNA VEZ, jale
del gatillo de velocidad a la posición de alta velocidad y
manténgalo allí (B).
5. Cuando la luz de led parpadee en ROJO DOS VECES, jale
del gatillo de velocidad a la posición de reversa completa y
manténgalo allí (C).
6. Cuando la luz de led parpadee en VERDE UNA VEZ, la
programación está completa. Luego, la luz de led se enciende
en verde o en rojo (según la conguración de detección de
bajo voltaje), lo cual indica que el VXL-3s está encendido y en neutral (D).
Funcionamiento del VXL-3s
Para operar el control de velocidad y probar la programación, coloque el
vehículo sobre un bloque o una plataforma estables de modo que ninguna
rueda accionada toque el suelo. Desconecte los cables del motor "A" y "C"
(consulte la página 12), para garantizar que el motor no accione las ruedas durante la prueba.
No pruebe la programación sin desconectar los cables del motor.
Tenga en cuenta que en los pasos 1 a 7 mencionados a continuación, la detección de bajo
voltaje está ACTIVADA (valor predeterminado de fábrica) y la luz de led esté encendida en verde.
Si la detección de bajo voltaje está DESACTIVADA, la luz de led se encenderá en rojo en lugar de
hacerlo en verde, en los pasos 1 a 7 a continuación. Nunca use baterías LiPo si la detección de
bajo voltaje está desactivada.
1. Con el transmisor encendido, presione y suelte el botón congurar EZ-Set. La luz de led se
encenderá en verde. Esto enciende al VXL-3s.
2. Aplique la aceleración hacia adelante. La luz de led se apagará hasta que se alcance la
potencia de velocidad completa. A velocidad completa, la luz de led se iluminará en
verde.
3. Mueva el gatillo hacia adelante para aplicar los frenos. Observe que el control de
frenos es totalmente proporcional. La luz de led se apagará hasta que se alcance la
potencia en posición completa de frenos. En posición completa de frenos, la luz de led
se ilumina en verde.
4. Regrese el gatillo del acelerador a neutral. La luz de led se encenderá en verde.
5. Mueva el gatillo del acelerador nuevamente hacia adelante para colocarlo en marcha
atrás (Perl n.º 1). La luz de led se apagará. Una vez que se alcanza una potencia completa
de marcha atrás, la luz de led se iluminará en verde.
6. Para detenerlo, regrese el gatillo del acelerador a neutral. Tenga en cuenta que hay
una demora programada al pasar de marcha atrás a hacia adelante. Esto evita que se
produzcan daños en la transmisión en supercies de alta tracción.
7. Para apagar el VXL-3s, presione el botón EZ-Set hasta que se apague la luz de led
(0,5 segundos).
B
En rojo una vez
C
En rojo dos
veces
A
Primero en verde
y después en rojo
D
En verde
una vez
Especicaciones del
VXL-3s
Voltaje de entrada:
4,8 a -11,1V (4 a 9 celdas
de NiMH, LiPo de 2S a 3S)
Motores admitidos:
Sin escobillas
Límite del motor:
Ninguno
Corriente continua:
200A
Corriente de punta:
320A
Voltaje BEC:
6,0 V CC
Tipo de transistor:
MOSFET
Conector de batería:
Conector de alta corriente
Traxxas
Conectores del motor:
Conectores bala TRX de
3,5mm
Cableado de motor/
batería:
Cable Maxx
Protección térmica:
Bloqueo térmico de 2
etapas
®
calibre 12
TRAXXAS • 19
Page 20
AJUSTE DEL CONTROL DE VELOCIDAD ELECTRÓNICO
El modo de entrenamiento
patentada (Perl n.º 3) reduce
la velocidad de la marcha
adelante y atrás en un 50%.
El modo de entrenamiento se
proporciona para disminuir la
salida de potencia al permitir que
los conductores principiantes
controlen mejor el modelo. A
medida que las habilidades de
manejo mejoran, cambie al modo
deportivo o de carrera para
obtener un funcionamiento a
toda potencia.
Consejo para cambios rápidos
de modo
El VXL-3s está establecido en
Perl 1 (modo deportivo) como
el valor predeterminado. Para
cambiar rápidamente al Perl 3
(modo de entrenamiento), con el
transmisor encendido, presione
y mantenga presionado el botón
EZ-Set hasta que la luz parpadee
en rojo tres veces y luego suelte
el botón. Para una potencia total,
vuelva a cambiar al Perl 1 (modo
deportivo); para ello, presione y
mantenga presionado el botón
EZ-Set hasta que la luz parpadee
una vez en rojo y luego suelte el
botón.
El VXL-3s tiene una
programación integrada que
evita la activación accidental
de la marcha atrás mientras
está en marcha adelante
y viceversa. Debe detener
completamente el modelo,
liberar el gatillo de velocidad,
luego aplicar la aceleración
opuesta para colocar al motor
en la dirección deseada.
Selección de perl del VXL-3s
El control de velocidad está establecido de fábrica en el Perl n.º1 (100% hacia
adelante, frenos y marcha atrás). Para desactivar la marcha atrás (Perl n.º2) o para
permitir el 50% hacia adelante y el 50% marcha atrás (Perl n.º 3), siga los pasos
a continuación. El control de velocidad debe conectarse al receptor y a la batería y
el transmisor debe ajustarse como se describió anteriormente. Para seleccionar los
perles, debe ingresar al modo de programación.
Descripción de perles
Perl n.º1 (modo deportivo): 100% hacia adelante, 100% frenos, 100% marcha atrás
Perl n.º2 (modo de carrera): 100% hacia adelante, 100% frenos, sin marcha atrás
Perl n.º3 (modo de entrenamiento): 50% hacia adelante, 100% frenos, 50% marcha atrás
Selección del modo deportivo (Perl n.º1: 100% hacia adelante, 100% frenos,
100% marcha atrás)
1. Conecte un paquete de batería completamente
A
B
cargado al VXL-3s y encienda su transmisor.
2. Con el VXL-3s apagado, mantenga
presionado el botón EZ-Set hasta que la luz de
led se encienda en verde, luego en rojo y luego
comience a parpadear en rojo (indicando los
Luz verde a roja para
apagarse
C
Un parpadeo en rojo
D
números de perl).
3. Cuando la luz de led parpadee en rojo una vez,
suelte el botón EZ-Set.
4. La luz de led parpadeará y luego se encenderá
Soltar
Luz ja
una luz verde jo (detección de bajo voltaje ACTIVADA) o una luz roja (detección
de bajo voltaje DESACTIVADA). El modelo está listo para conducir.
Selección del modo de carrera (Perl n.º2: 100% hacia adelante, 100% frenos, sin
marcha atrás)
1. Conecte un paquete de batería completamente
A
B
cargado al VXL-3s y encienda su transmisor.
2. Con el VXL-3s apagado, mantenga
presionado el botón EZ-Set hasta que la luz de
led se encienda en verde, luego en rojo y luego
comience a parpadear en rojo (indicando los
Luz verde a roja para
apagarse
C
Dos parpadeos
en rojo
D
números de perl).
3. Cuando la luz de led parpadee en rojo
dos veces, suelte el botón EZ-Set.
4. La luz de led parpadeará y luego se encenderá
Soltar
Luz ja
una luz verde jo (detección de bajo voltaje ACTIVADA) o una luz roja (detección
de bajo voltaje DESACTIVADA). El modelo está listo para conducir.
Selección del modo de entrenamiento (Perl n.º3: 50% hacia adelante, 100%
frenos, 50 % marcha atrás)
1. Conecte un paquete de batería completamente cargado al VXL-3s y encienda su
transmisor.
2. Con el VXL-3s apagado, mantenga presionado el botón EZ-Set hasta que la luz
de led se encienda en verde, luego en rojo y luego comience a parpadear en rojo
(indicando los números de perl).
3. Cuando la luz de led parpadee en rojo tres veces,
A
suelte el botón EZ-Set.
4. La luz de led parpadeará y luego se encenderá una
luz verde jo (detección de bajo voltaje ACTIVADA)
o una luz roja (detección de bajo voltaje
DESACTIVADA). El modelo está listo para conducir.
Luz verde a roja para
apagarse
C
Nota: Si pasó el modo que usted desea, mantenga
presionado el botón EZ-Set y el ciclo de parpadeos
se repetirá hasta que suelte el botón y se seleccione
un modo.
Soltar
Modos de protección y códigos de la luz de led
• Verde jo: Luz que indica que el VXL-3s está encendido. La detección de
bajo voltaje está ACTIVADA (conguración de baterías de LiPo).
• Rojo jo: Luz que indica que el VXL-3s está encendido. La detección de
bajo voltaje está DESACTIVADA (conguración de baterías de NiCad/
NiMH). Nunca use baterías de LiPo si la detección de bajo voltaje está
desactivada.
• Parpadeo lento en rojo (con la detección de bajo voltaje encendida):
ElVXL-3s ha ingresado en la protección de bajo voltaje. Cuando el voltaje
de la batería comienza a alcanzar el umbral mínimo recomendado de
voltaje de descarga para la batería de LiPo, el VXL-3s limita la salida de
potencia a un 50% de aceleración. Cuando el voltaje de la batería intenta
caer por debajo del umbral mínimo, el VXL-3s bloquea toda la salida del
motor. El led en el control de velocidad parpadeará lentamente en rojo, lo
cual indica un bloqueo de bajo voltaje. El VXL-3s permanece en este modo
hasta que se conecte una batería totalmente cargada.
• Parpadeo rápido en rojo:
Protección de bloqueo térmico, etapa 1. Si el
motor tiene una potencia inferior a la normal y el VXL-3s está caliente, el
VXL-3s ha ingresado en la
etapa 1 de Protección térmica de apagado
protege contra el sobrecalentamiento ocasionado por un ujo de corriente
excesivo. Si el motor no tiene potencia y el VXL-3s está muy caliente, el VXL3s ha ingresado en la etapa 2 de protección térmica de apagado y se ha
bloqueado automáticamente. Deje que el VXL-3s se enfríe. Asegúrese de
que su modelo cuente con los engranajes correctos para las condiciones
(consulte la página 28).
• Parpadeo muy rápido en rojo:
Se ha presentado un bloqueo térmico y
voltaje bajo al mismo tiempo.
• Alternados; parpadeo en rojo y luego en verde: Si el motor no tiene
potencia, el VXL-3s ha ingresado en la protección de sobrevoltaje. Si se usa
una batería con un voltaje demasiado alto, el VXL-3s ingresa en un modo
a prueba de fallos. ADVERTENCIA: Si el voltaje de entrada supera los
20voltios aproximadamente, el ESC puede dañarse. No supere el voltaje
pico máximo de entrada de 12.6.
• Parpadeo en verde: El VXL-3s indica que el nivel del acelerador del
transmisorestá congurado incorrectamente (consulte la página 31). Si la
perilla multifunción está congurada según el nivel del acelerador, ajuste el
nivel del acelerador a la posición “0”.
B
Tres parpadeos
en rojo
D
Luz ja
, que
20 • FIESTA ST RALLY VXL
Page 21
CONDUCCIÓN DE SU MODELO
¡Es hora de divertirse! Esta sección contiene instrucciones sobre cómo conducir
su modelo y cómo hacerle ajustes. Antes de continuar, lea a continuación algunas
precauciones importantes a tener en cuenta.
• Permita que el modelo se enfríe durante algunos minutos entre una puesta
en marcha y otra. Esto es especialmente importante cuando se usan paquetes
de baterías de alta capacidad (2400mAh y una mayor) para permitir períodos
extendidos de puesta en marcha. El control de las temperaturas prolongará la vida
útil de las baterías y de los motores.
• No siga operando el modelo con las baterías con poca carga o puede perder el
control sobre él. Algunas de las indicaciones de poca carga de las baterías son
un funcionamiento lento, servos lentos (vuelven lento al centro). Deténgase de
inmediato ante la primera señal de baterías con poca carga. Cuando las baterías
en el transmisor pierden la carga, la luz de potencia comienza a parpadear en rojo.
Deténgase de inmediato y coloque nuevas baterías.
• No conduzca el modelo de noche, en calles públicas o ante grandes multitudes de
gente.
• Si el modelo se detiene con un objeto, no continúe accionando el motor. Retire el
objeto antes de continuar. No empuje o jale los objetos con el modelo.
• Ya que el modelo se maneja mediante control radial, puede verse afectado por
interferencia radial de distintas fuentes que están fuera de su control. Debido a
que la interferencia radial puede provocar pérdidas momentáneas del control
radial, permita que haya un margen seguro en todas las direcciones alrededor del
modelo para prevenir choques.
• Use el sentido común siempre que conduzca su modelo. Los únicos resultados
de conducir intencionalmente de forma abusiva y violenta serán un bajo
rendimiento y piezas dañadas. Cuide su modelo para poder disfrutarlo durante
mucho tiempo.
• Si usa el piñón opcional provisto para una puesta en marcha a toda velocidad, limite
su uso a supercies pavimentadas únicamente. El conducir en césped o fuera del
camino puede ejercer cargas excesivas en el sistema eléctrico del modelo.
• Los vehículos de alto rendimiento producen pequeñas vibraciones que pueden aojar
el hardware con el tiempo. Controle con frecuencia las tuercas de las ruedas y otros
tornillos en su vehículo para asegurarse de que todo el hardware permanece bien
ajustado.
Acerca del tiempo de funcionamiento
Un importante factor que afecta el tiempo de funcionamiento es el modelo y la
condición de las baterías. La capacidad en miliamperios-hora (mAh) de las baterías
determina qué tan grande es el "tanque de combustible". Un paquete de baterías
de 3000mAh en teoría funciona el doble de tiempo que un paquete deportivo de
1500mAh. Debido a la gran variedad en los tipos de baterías que se encuentran
disponibles y los métodos con que pueden cargarse, es imposible brindar tiempos
de funcionamiento exactos para el modelo.
Otro factor importante que afecta el tiempo de funcionamiento es la forma de
conducir el modelo. Los tiempos de funcionamiento pueden reducirse cuando
el modelo se conduce una y otra vez desde la posición de detención hasta la
velocidad máxima y con una constante aceleración brusca.
Consejos para incrementar el tiempo de funcionamiento
• Use baterías con la mayor capacidad en mAh que pueda adquirir.
• Use un cargador con detector de picos de alta calidad.
• Lea y siga todas las instrucciones de mantenimiento y cuidado provistas por el
fabricante de las baterías y de cargador.
• Mantenga al VXL-3s frío. Logre un gran ujo de aire a través de los disipadores
térmicos del ESC.
• Use la conguración correcta de detección de bajo voltaje para su batería
(consulte la página 19). La detección de bajo voltaje puede estar apagada para un
máximo tiempo de funcionamiento de la batería de NiMH. Nunca use baterías
LiPo mientras la detección de bajo voltaje esté apagada.
• Disminuya su relación de engranajes. Si instala un piñón más pequeño o un
engranaje cilíndrico más grande se reducirá su relación de engranajes, lo que
ocasionará menos consumo de corriente proveniente del motor y de la batería y
reducirá las temperaturas de funcionamiento.
• Realice mantenimiento a su modelo. No permita que suciedad o piezas dañadas
causen agarrotamiento en el tren motriz. Mantenga limpio el motor.
Capacidad en mAh y salida de potencia
La capacidad en mAh de la batería puede afectar su rendimiento a toda velocidad.
Los paquetes de baterías de mayor capacidad sufren menor disminución de voltaje
bajo una carga pesada que los paquetes con baja capacidad en mAh. El potencial
de voltaje más alto permite mayores velocidades hasta que la batería comienza a
descargarse.
CONDUCCIÓN EN CONDICIONES DE HUMEDAD
Su nuevo modelo Traxxas está diseñado con funciones resistentes al agua para
proteger la electrónica en el modelo (receptor, servos, control de velocidad
electrónico). Esto le brinda la libertad para divertirse al conducir su modelo a
través de charcos, césped mojado, nieve y otras condiciones de humedad. A pesar
de la alta resistencia al agua, el modelo no se debe tratar como si fuese sumergible
o totalmente resistente al agua al 100%. La resistencia al agua aplica solo a los
componentes electrónicos instalados. El conducir en condiciones de humedad
requiere de cuidado y mantenimiento especiales de los componentes mecánicos
y eléctricos para evitar la corrosión de las piezas metálicas y para mantener su
correcto funcionamiento.
Precauciones
• Sin la atención adecuada, algunas piezas de su modelo pueden sufrir daños
serios a causa del contacto con el agua. Sepa que se requerirán procedimientos
de mantenimiento adicionales después de cada puesta en marcha en
condiciones de humedad a n de mantener el rendimiento de su modelo.
No conduzca su modelo en condiciones de humedad si no está dispuesto a
aceptar las responsabilidades de cuidado y mantenimiento extras.
1010
TRAXXAS • 21
Page 22
CONDUCCIÓN DE SU MODELO
22 • FIESTA ST RALLY VXL
• No todas las baterías pueden usarse en ambientes húmedos. Consulte
al fabricante para ver si sus baterías pueden usarse en condiciones de
humedad. No use baterías LiPo en condiciones de humedad.
• El transmisor Traxxas TQi 2.4GHz no es resistente al agua. No lo someta a
condiciones de humedad como lluvia.
• No opere su modelo durante una tormenta u otras inclemencias
climáticas en las que puedan ocurrir rayos.
• No permita que su modelo entre en contacto con agua salada (agua de mar),
agua salobre (entre agua dulce y agua de mar) u otra agua contaminada.
El agua salada es altamente conductiva y corrosiva. Tenga precaución si
planica poner en marcha su modelo en la playa o cerca de ella.
• Incluso un contacto casual con el agua puede reducir la vida útil de su
motor. Debe tener especial cuidado de modicar su engranaje y/o su
estilo de conducción en condiciones de humedad para extender la vida
útil del motor (detalles a continuación).
Antes de poner en marcha a su vehículo en condiciones de humedad
1. Consulte la sección "Luego de poner en marcha su vehículo en
condiciones de humedad" antes de continuar. Asegúrese de
comprender el mantenimiento extra que requiere el ponerlo en
marcha en condiciones de humedad.
2. Las ruedas tienen pequeños oricios moldeados para permitir que
el aire ingrese al neumático y salga de él durante un funcionamiento
normal. El agua ingresará en estos oricios y quedará atrapada dentro
de los neumáticos si no se cortan oricios en los neumáticos. Corte dos
oricios pequeños (3mm o 1/8in de diámetro) en cada neumático.
Cada oricio debe encontrarse cerca de la línea central del neumático,
a una distancia de 180 grados.
3. Conrme que la junta tórica de la caja del receptor y la cubierta estén
instaladas de manera correcta y segura. Asegúrese de que los tornillos
estén ajustados y que la junta tórica azul no sobresalga de manera
visible del borde de la cubierta.
4. Conrme que sus baterías puedan usarse en condiciones de humedad.
Precauciones para el motor
• La vida útil del motor puede verse muy reducida en lodo y agua. Si el
motor se moja o se sumerge excesivamente, utilice una aceleración suave
(accione el motor lentamente) hasta que no haya exceso de agua. Si se
aplica una aceleración total a un motor lleno de agua, se puede ocasionar
una rápida falla en el motor. Su hábitos de conducción determinarán la
vida útil con un motor mojado. No sumerja el motor en agua.
• No ponga los cambios en el motor según la temperatura cuando lo
ponga en marcha en condiciones de humedad. El motor se enfriará
debido al contacto con el agua y no dará un indicio preciso del cambio
correcto.
Luego de poner en marcha a su vehículo en condiciones de humedad
1. Drene los neumáticos; para ello, haga girar los neumáticos a gran
velocidad para "lanzar" el agua hacia afuera. Una forma de hacerlo es
pasar varias veces a gran velocidad sobre una supercie plana y seca
(de ser posible).
2. Retire las baterías.
3. Enjuague el exceso de suciedad y lodo de la camioneta con agua de
baja presión, por ejemplo con agua proveniente de una manguera
de jardín. No use una lavadora a presión ni otro tipo de agua de alta
presión. Evite dirigir el agua hacia adentro de los rodamientos, los
diferenciales, etc.
4. Seque la camioneta con aire comprimido (opcional, pero se
recomienda hacerlo). Use gafas de seguridad al usar aire comprimido.
5. Retire las ruedas de la camioneta.
6. Rocíe todos los rodamientos, el tren motriz y los sujetadores con un
aceite liviano de desplazamiento de agua WD-40® u otro similar.
7. Deje la camioneta en pie o puede secarla con aire comprimido. Colocar
la camioneta en un lugar cálido y soleado ayudará a secarla. El agua
y el aceite atrapados continuarán goteando de la camioneta durante
algunas horas. Colóquela sobre una toalla o un pedazo de cartón para
proteger la supercie debajo de la camioneta.
8. Como medida de precaución, retire la cubierta sellada de la caja del
receptor. Si bien es poco probable, es posible que ingrese humedad
o pequeñas cantidades de humedad o condensación en la caja del
receptor durante la puesta en marcha en condiciones de humedad.
Esto puede ocasionar problemas a largo plazo con la electrónica
sensible del receptor. Retirar la cubierta de la caja del receptor
durante el almacenamiento permite que el aire interior se seque. Este
paso puede mejorar la conabilidad a largo plazo del receptor. No es
necesario retirar el receptor ni desenchufar alguno de los cables.
9. Mantenimiento extra: Aumente la frecuencia de desarmado,
inspección y lubricación de los siguientes elementos. Esto es necesario
después del uso extendido en condiciones de humedad si el vehículo
no se usará durante un largo período (como una semana o más).
Es necesario este mantenimiento extra para evitar que cualquier
humedad atrapada corroa los componentes internos de acero.
• Rodamientos de caja del muñón de eje: Extraiga, limpie y vuelva a
engrasar los rodamientos.
• Engranajes cilíndricos y de piñón: Inspeccione los engranajes en
busca de dientes rotos o residuos alojados entre los dientes. No es
necesario lubricar los engranajes.
Page 23
• Motor: Extraiga el motor, límpielo con limpiador para motores
en aerosol y vuelva a aceitar los rodamientos con aceite liviano.
Asegúrese de usar protección para los ojos al usar limpiadores en
aerosol.
CAJA DEL RECEPTOR:
CÓMO MANTENER UN SELLO HERMÉTICO
Extracción e instalación del equipo de la radio
El diseño único de la caja del receptor permite la extracción y la instalación
del receptor sin perder el sellado hermético en la caja. La función de sujeción
de cables con patente en trámite también permite instalar sistemas de radio
de recambio y mantener las funciones herméticas de la caja del receptor.
Extracción del receptor
1.
Para extraer la sujeción de cables, extraiga los dos tornillos de cabeza cilíndrica
Allen de 2,5 x 12mm.
2. Para quitar la cubierta, extraiga los dos tornillos de cabeza semiesférica de
3 x 12mm.
3. Para extraer el receptor de la caja, desenchufe los cables del servo del receptor y
extraiga el receptor.
Instalación del receptor
1.
Use cinta adhesiva de doble faz para
instalar el receptor en la caja.
que el tubo de luz de la caja esté alineado con el
LED del receptor.
Nota: Para obtener un mejor rendimiento,
se recomienda que se instale este receptor en la
orientación original como se muestra.
2. Instale los cables del servo y la antena a través de la
cubierta y enchufe los cables en el receptor.
3. Asegúrese de que la junta tórica esté bien ubicada en la
ranura en el receptor de manera tal que la cubierta
no lo apriete o lo dañe.
4. Instale la cubierta y ajuste los dos tornillos de
cabeza semiesférica de 3 x 12mm.
5. Inspeccione la cubierta para garantizar que el sello de la
junta órica no sea visible.
6. Acomode los cables con las guías de cables en el receptor.
7. Coloque una pequeña gota de grasa de silicona (Traxxas
pieza n.º1647) a la sujeción de cables.
8. Instale la sujeción de cables y ajuste bien los dos tornillos
de 2,8 x 12mm.
Asegúrese de
CONDUCCIÓN DE SU MODELO
FIESTA ST RALLY VXL • 23
Page 24
AJUSTES DE PRECISIÓN BÁSICOS
Una vez familiarizado con la conducción de su modelo, puede necesitar
hacer algunos ajustes para un mejor rendimiento.
Ajuste de la rueda dentada
Una rueda dentada incorrecta es
la causa más común por la que los
engranajes cilíndricos se desmontan.
La rueda dentada debe controlarse y
ajustarse siempre que se reemplace
un engranaje. Para acceder a los
engranajes, extraiga el tornillo en la
cubierta de engranajes.
Para congurar la rueda dentada,
aoje el tornillo del motor. Corte una
tira angosta de papel y pásela por la
rueda dentada. Deslice el engranaje
Tira de
papel
Tornillo
del motor
de piñón y el motor dentro del
engranaje cilíndrico. Vuelva a ajustar
los tornillos del motor y luego retire la
tira de papel. Debe poder pasar una tira de papel nueva a través de los
engranajes sin agarrotarlos.
Posiciones de montaje delamortiguador
Grandes baches y los terrenos
escabrosos requieren una
suspensión más suave con
los máximos recorrido de
suspensión y altura de
conducción posibles. Para correr
sobre una pista preparada o
sobre un camino se requieren
conguraciones de menor altura
de conducción y suspensión
más progresiva y rme. La
conguración de suspensión
más progresiva ayuda a reducir
el balanceo de la carrocería (mayor resistencia al balanceo), el cabeceo
al frenar y el hundimiento al acelerar. La suspensión de su modelo ha
sido congurada para un rendimiento sobre caminos.
Ajuste de precisión de los amortiguadores
Los cuatro amortiguadores en el modelo inuyen
en gran medida en su manejo. Siempre que
reconstruya sus amortiguadores o realice cambios
en los pistones, los resortes o el aceite, realice
siempre tales cambios en pares (delantero o
trasero). La selección de pistón depende del rango
de viscosidades de aceite que tenga a disposición.
Por ejemplo, usar un pistón de dos oricios
con un aceite liviano le dará, en algún punto, la
misma humedad que un pistón de tres oricios
con un aceite más pesado. Recomendamos
Separadores
de precarga
usar los pistones de dos oricios con un rango
de viscosidades de aceite de entre 10 W y 50 W
(disponibles en su distribuidora). Los aceites de
viscosidad más na (30 W o menos) uyen más
suavemente y son más consistentes, mientras que
los aceites más densos brindan más humedad.
Utilice únicamente aceites para amortiguadores
100% pura silicona para prolongar la duración del sellado. De fábrica,
los amortiguadores delanteros contienen aceite de silicona 60W y los
mortiguadores traseros contienen aceite de silicona 40W.
La altura de conducción del modelo se puede regular al agregar o quitar los
separadores de carga tipo resorte y gancho. Regule la altura de conducción
de manera tal que los brazos de suspensión se encuentren levemente por
encima y paralelos al piso. Observe cómo maneja las curvas el modelo. Una
correcta conguración añadirá estabilidad y evitará los giros sin control.
Experimente distintos aceites para resortes y amortiguadores para descubrir
qué funciona mejor para sus condiciones de pista actuales.
24 • FIESTA ST RALLY VXL
Page 25
AJUSTES DE PRECISIÓN BÁSICOS
Centrado de los servos
Si los controles de ajuste de su transmisor parecen fuera de lugar, puede
necesitar centrar nuevamente su servo. Además, cada vez que su servo
haya sido retirado para mantenimiento o limpieza, deberá ser centrado
nuevamente antes de su instalación en el modelo.
1. Extraiga la bocina del servo del servo de dirección.
2. Conecte el servo de dirección al canal 1 en el receptor. Conecte el
control de velocidad electrónico (ESC) al canal 2.
3. Coloque baterías “AA” nuevas en el transmisor y coloque el interruptor
de encendido en la posición de encendido.
4. Gire el ajuste del nivel de dirección en el transmisor hacia la posición
central “0”.
5. Desconecte los cables del motor (consulte la página 12) para evitar
que el motor gire durante los siguientes pasos.
6. Conecte un nuevo paquete de baterías al control electrónico de
velocidad y tencienda el ESC (consulte la página 19). El servo saltará
automáticamente a su posición central.
7. Instale la bocina del servo sobre el eje de salida del servo. La bocina
del servo debe mirar hacia el centro del chasis y quedar perpendicular
a la caja del servo.
8. Verique el funcionamiento del servo, para ello, gire la rueda de
dirección hacia delante y atrás para asegurarse de que el mecanismo
esté centrado correctamente y que tiene el mismo recorrido en
ambas direcciones. Utilice la perilla de nivel del acelerador del
transmisor para ajustar la posición de la bocina del servo para que
el modelo traccione derecho cuando la rueda de dirección está en
neutral.
Ajuste del embrague antirrebote
El modelo está equipado con un embrague antirrebote regulable que
está incorporado dentro del engranaje cilíndrico grande. El objetivo del
embrague antirrebote es regular la cantidad de potencia que se envía
a las ruedas para evitar que patinen. Cuando se desliza, el embrague
antirrebote emite un sonido agudo, como un zumbido. Para ajustar el
embrague antirrebote, retire el conjunto del engranaje del embrague
antirrebote de su modelo (consulte las instrucciones en la página 27),
y gire la tuerca de ajuste en sentido horario para ajustar, o en sentido
antihorario para aojar. Regule el embrague antirrebote de forma tal que
pueda oírlo deslizarse por un momento desde la posición de detenido
a toda aceleración. (Conozca más acerca del ajuste del embrague
antirrebote en la columna lateral).
Ruedas y neumáticos
Se pueden adaptar muchos tipos de neumáticos y ruedas de recambio
para usarlos en su modelo. La mayoría afectarán el ancho general y
la geometría de la suspensión del modelo. Las compensaciones y las
dimensiones diseñadas en las ruedas del modelo son intencionales; por
lo tanto, Traxxas no puede recomendar el uso de ruedas que no sean de
Traxxas y que cuenten con especicaciones diferentes. TEl diámetro de
las ruedas es un diseño innovador y existe una variedad de diferentes
neumáticos a su disposición para que experimente, además de los
neumáticos incluidos en el modelo (enumerados en su lista de piezas).
Se recomienda experimentar con distintos tipos de neumáticos para
ver cuáles funcionan mejor en el terreno donde se pone en marcha el
modelo. Al momento de seleccionar los neumáticos, tenga en cuenta
el diámetro general y el compuesto de caucho (duro o blando). Si el
diámetro general del neumático se ve signicativamente incrementado,
necesitará usar un engranaje de piñón más pequeño para compensar
por el neumático más grande. Los neumáticos de compuestos más
blandos con muchos tacos cortos generalmente funcionan mejor
sobre supercies duras y secas. Sobre lodo suelto, funciona mejor un
neumático con tacos largos. Consulte su lista de piezas para ver las
ruedas y los neumáticos accesorios
Para lograr un óptimo punto
de inicio para el embrague
antirrebote de este modelo,
el conjunto del engranaje
del embrague de su modelo
(consulte las instrucciones
de la página 29) y apriete
el embrague antirrebote
ajustando la tuerca en sentido
horario hasta que el embrague
que ajusta el resorte colapse
totalmente (no lo apriete
demasiado); luego gire la
tuerca del embrague una
vuelta en sentido antihorario.
Giro total
1/8 de giro
de 45º
1/4 de giro
de 90º
No conduzca su modelo
con el resorte de ajuste
del embrague antirrebote
totalmente plegado. La
conguración mínima
recomendada para el
embrague antirrebote es 1/2
vuelta en sentido antihorario
desde la posición totalmente
plegada.
de 360º
1/2 de giro
de 180º
Arranque
3/4 de giro
de 270º
FIESTA ST RALLY VXL • 25
Page 26
MANTENIMIENTO DE SU MODELO
Use siempre protector para
los ojos cuando utilice aire
comprimido o limpiadores y
lubricantes en aerosol.
Su modelo requiere mantenimiento a tiempo para permanecer
en óptimas condiciones de funcionamiento. Los siguientes
procedimientos deben tomarse con seriedad.
Inspeccione el modelo con frecuencia para detectar daños o
desgaste evidentes. Considere los siguientes aspectos:
1. Piezas rotas, dobladas o dañadas
2. Controle las ruedas y la dirección para detectar agarrotamiento.
3. Controle el funcionamiento de los amortiguadores.
4. Verique los cables para detectar cables deshilachados o
conexiones sueltas.
5. Controle el montaje del receptor, los servos y el control de
velocidad.
6. Verique el ajuste de las tuercas con una llave.
7. Verique el funcionamiento del sistema de radio, especialmente
el estado de las baterías.
8. Verique que no haya tornillos sueltos en la estructura del chasis
o en la suspensión.
9. El ahorrador servo de la dirección se desgastará con el tiempo.
Si la dirección se torna poco precisa, es necesario cambiar el
ahorrador servo.
10. Inspeccione los engranajes en busca de dientes rotos o residuos
alojados entre los dientes.
11. Verique el ajuste del embrague de engranaje antirrebote.
Otras tareas periódicas de mantenimiento:
• Zapatas del embrague antirrebote (material de fricción):
En condiciones de uso
normal, el material de
fricción del embrague
antirrebote debe desgastarse
lentamente. Si el grosor
de cualquiera de las zapatas del
embrague antirrebote es de 1.8mm o
inferior, debe cambiar el disco de fricción. Mida
el grosor de las zapatas con calibradores o mídalos
según el diámetro de 1.5 y 2.0mm de las llaves hexagonales que se
suministran con el modelo.
• Chasis: Mantenga el chasis libre de suciedad y mugre acumulados.
Inspeccione periódicamente el chasis en busca de daños.
• Dirección: Con el tiempo, puede notar que el sistema de dirección
está más ojo. Existen varios componentes que se desgastarán con el
uso:el ahorrador servo (n.º de pieza 6845 de Traxxas)los cojinetes de
la palanca acodada (pieza n.°2545) y las cabezas de la rótula (pieza
n.°2742). Reemplace estos componentes según sea necesario para
restablecer los valores de tolerancia de fábrica.
• Motor: Cada 10 a 15 puestas en marcha, extraiga, limpie y lubrique
el motor. Use un producto, por ejemplo un aerosol de limpieza para
motores eléctricos, para eliminar la suciedad del motor. Luego de la
limpieza, lubrique los rodamientos en cada extremo del motor con
una gota de aceite liviano para motores eléctricos.
• Amortiguadores: Mantenga el nivel de aceite completo en los
amortiguadores. Utilice únicamente aceites para amortiguadores
100% pura silicona para prolongar la duración del sellado. Si
tiene pérdidas en la parte superior del amortiguador, inspeccione
la cámara en la tapa superior en busca de señales de daños o
distorsión debido a un ajuste excesivo. Si la parte inferior del
amortiguador pierde, entonces es hora de una renovación. El kit de
renovación de Traxxas para dos amortiguadores es la pieza n.º 2362.
• Suspensión: Inspeccione periódicamente el modelo en busca de
señales de daños, como pasadores de suspensión doblados o sucios,
tensores doblados, tornillos ojos y cualquier señal de alguna pieza
bajo presión o doblada. Reemplace los componentes según sea
necesario.
• Sistema de transmisión: Inspeccione el sistema de transmisión
en busca de señales de desgaste, como horquillas desgastadas,
semiejes sucios y cualquier ruido o pieza doblada que no sea
normal. Si una junta en U se rompe, es hora de reemplazar la
pieza. Extraiga la cubierta de engranajes. Inspeccione el engranaje
cilíndrico para ver su desgaste y controle el ajuste de los tornillos de
presión en los engranajes de piñón. Ajuste, limpie o reemplace los
componentes según sea necesario.
Almacenamiento
Cuando termine de usar el modelo por el día, séquelo con aire
comprimido o use un cepillo de cerdas suaves para quitar el polvo del
vehículo.
Desconecte siempre la batería y extraiga la batería del modelo
siempre que el modelo esté guardado. Si el modelo estará guardado
durante un largo tiempo, extraiga también las baterías del transmisor.
26 • FIESTA ST RALLY VXL
Page 27
MANTENIMIENTO DE SU MODELO

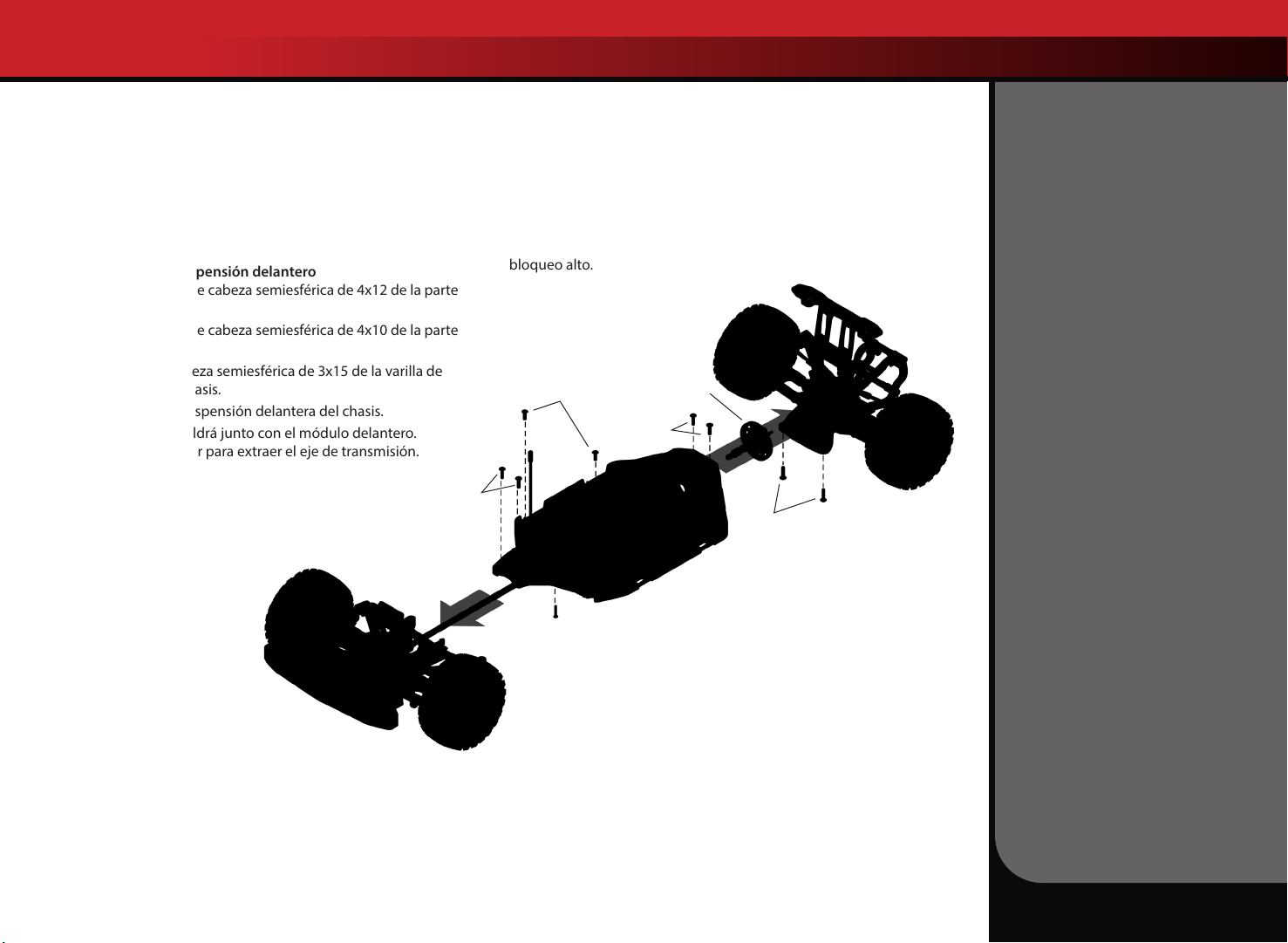

Retiro de la suspensión y del conjunto del embrague de engranaje
de bloqueo alto
El modelo fue diseñado teniendo en cuenta su facilidad para el
desmontaje. Todo el conjunto de la suspensión delantera y trasera
se pueden extraer del chasis dejando el chasis totalmente intacto
retirando unos tornillos. Consulte las vistas ampliadas incluidas
en su Guía de servicio y soporte técnico de su modelo para ver los
diagramas de ensamblaje completos.
Retiro del módulo de suspensión delantero
1. Retire los dos tornillos de cabeza semiesférica de 4x12 de la parte
delantera del chasis.
2. Retire los dos tornillos de cabeza semiesférica de 4x10 de la parte
superior del chasis.
3. Retire el tornillo de cabeza semiesférica de 3x15 de la varilla de
dirección debajo del chasis.
4. Retire el conjunto de suspensión delantera del chasis.
5. El eje de transmisión saldrá junto con el módulo delantero.
Retire el tornillo pasador para extraer el eje de transmisión.
BCS de 4 x 12 mm
Retiro del módulo de suspensión trasero (retiro del conjunto del
embrague)
1. Retire los dos tornillos de cabeza semiesférica de 4x12 de la parte
superior del chasis.
2. Retire los dos tornillos de cabeza semiesférica de 4x14 de la parte
inferior del chasis.
3. Retire el conjunto de la suspensión trasero del chasis.
4. Ahora puede retirar el conjunto del embrague de engranaje de
bloqueo alto.
Conjunto de la
suspensión trasera
Conjunto del Conjunto del
embrague de embrague de
engranaje de engranaje de
BCS de 4 x 10 mm
bloqueo bloqueo altoalto
BCS de
4 x 12 mm
BCS de 4 x 14 mm
Conjunto de
la suspensión
delantera
BCS de 3 x 15 mm
FIESTA ST RALLY VXL • 27
Page 28
AJUSTES DE PRECISIÓN AVANZADOS

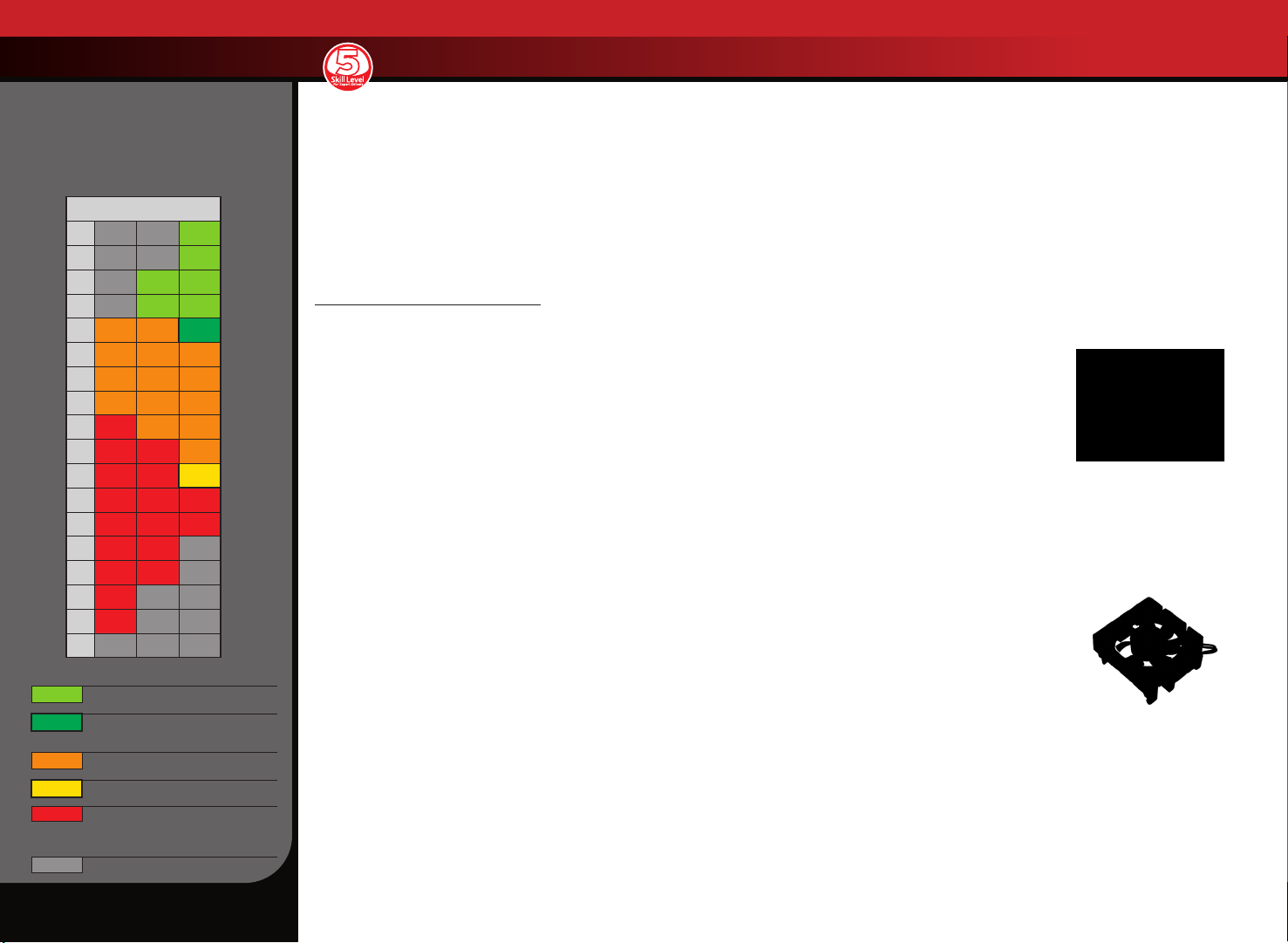

Cuadro de compatibilidad
de engranajes:
La tabla siguiente muestra los rangos
de combinación de engranajes
recomendados para su modelo.
Engranaje cilíndrico
50 52 54
9
- - 17.10
10
- - 15.39
11
- 13.47 13.99
12
- 12.35 12.83
13
10.96 11.40 11.84
14
10.18 10.59 10.99
15
9.50 9.88 10.26
16
8.89 9.25 9.62
17
8.37 8.71 9.05
18
7.91 8.22 8.55
Engranaje piñon
19
7.50 7.80 8.10
20
7.13 7.41 7.70
21
6.79 7.06 7.33
22
6.48 6.75 -
23
6.20 6.45 -
24
5.94 - -
25
5.70 - -
26
- - -
El borde grueso de color negro indica las conguraciones estándar.
Engranaje preferido para vehículos
todoterreno y extremo, baterías LiPo 3S.
Conguración al abrir la caja, recomendada
para la mayoría de recorridos, baterías de 6
o 7 celdas NiMH, LiPo 2S.
Recomendado solo para recorridos de alta
velocidad en supercies difíciles y lisas.
Engranaje opcional incluido, únicamente
para funcionamiento a alta velocidad
Adaptable, para corridas a alta velocidad
únicamente, no se recomienda para su
uso con baterías de NiMH. Se requieren
baterías LiPo de alta corriente.
No se adaptan.
ENGRANAJE
Una de las ventajas más importantes para la transmisión de su modelo es
la muy amplia variedad de relaciones de engranajes disponibles. Cambiar
el engranaje le permite ajustar la velocidad del modelo y controlar las
temperaturas de las baterías y del motor. Use un índice de piñón más
bajo (numéricamente mayor) para reducir el consumo de corriente y las
temperaturas. Use un engranaje más alto (numéricamente menor) para
incrementar la velocidad principal. Utilice la siguiente fórmula para calcular
la relación general para combinaciones que no estén enumeradas en el
cuadro:
# Dientes de engranaje cilíndrico
# Dientes de engranaje de piñón
Cuando use índices de piñón más altos, es importante que controle
las temperatura de la batería y del motor. Si la batería está sumamente
caliente (150°F), o el motor está muy caliente al tacto (200°F),
probablemente su modelo esté accionado por engranajes de manera
excesiva y emitiendo demasiada corriente. Esta prueba de temperatura
asume que el modelo tiene el peso estándar aproximado de fábrica
y que funciona sin restricciones ni excesivos fricción, arrastre ni
agarrotamiento y que la batería está completamente cargada y en
buenas condiciones. Nota: Revise y ajuste la rueda dentada si cambia un
engranaje cilíndrico o de piñón.
Este modelo está equipado con el motor Velineon 3500. La combinación
de engranajes que viene de fábrica en cada modelo proporciona una
buena aceleración total y velocidad máxima. Si desea más velocidad
superior, instale el engranaje de piñón grande opcional incluido (más
dientes). El engranaje de piñón grande opcional incluido está previsto
para el manejo a alta velocidad sobre supercies duras y no se lo
recomienda para todoterreno, arranques constantes ni detenciones.
x 2,85 = Relación nal de engranajes
BATERÍAS LIPO
Las baterías LiPo sólo deben ser utilizadas por los usuarios avanzados
que conocen los riesgos asociados con el uso de las baterías LiPo. Es
importante para usted seguir todas las otras instrucciones suministradas
por el fabricante de la batería y el fabricante del cargador para cargar,
utilizar y almacenar de manera segura las baterías LiPo. Asegúrese de
comprender cómo utilizar las baterías LiPo. Consulte Precauciones de
seguridad y advertencias en la página 4 para obtener más información.
TEMPERATURAS Y REFRIGERACIÓN
El control de las temperaturas prolongará la vida útil de las baterías y
de los motores. Existen muchas opciones disponibles que lo ayudarán a
controlar las temperaturas y a refrigerar sus componentes.
Sensor de temperatura
Para controlar de manera precisa la
temperatura del motor y prevenir el
sobrecalentamiento, puede instalar un
sensor de temperatura de telemetría (pieza
n. º6523) en el motor, a n de controlar la
temperatura de manera continua mientras
conduce. Por lo general, intente mantener
el motor por debajo de los 200ºF (aproximadamente 93ºC). De ser
necesario, aumente el ujo de aire hacia el motor; para ello, corte la
parte trasera de la carrocería o el parabrisas.
Ventilador de refrigeración del disipador térmico
El VXL-3s está equipado con un conector
adicional para suministrar corriente a un
ventilador de refrigeración opcional del disipador
térmico (n.º de pieza 3340). El ventilador de
refrigeración opcional del disipador térmico
puede ayudar a refrigerar el VXL-3s en
aplicaciones de motor de alta corriente
.
28 • FIESTA ST RALLY VXL
Page 29
AJUSTES DE PRECISIÓN AVANZADOS

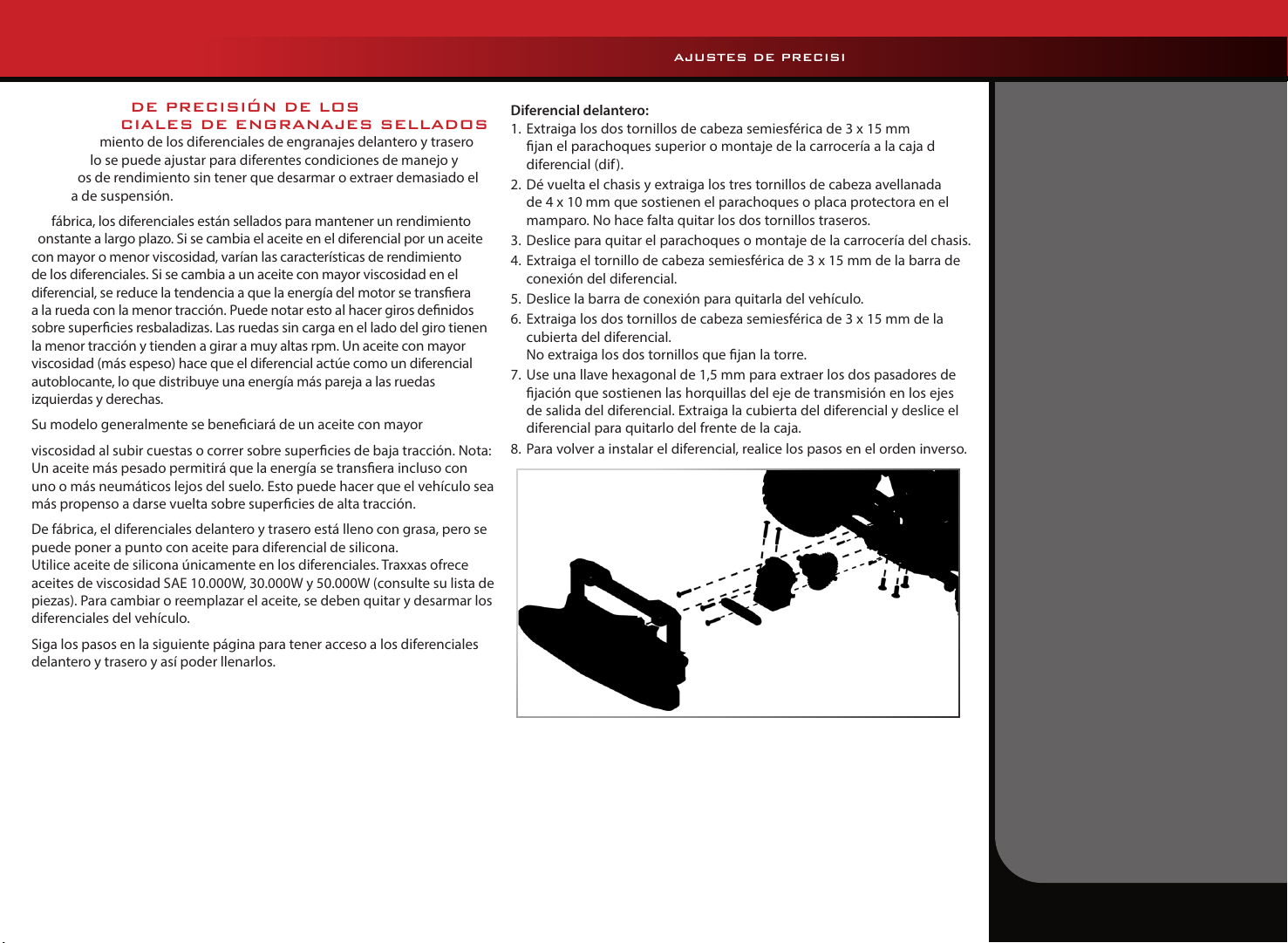

AJUSTES DE PRECISIÓN DE LOS
DIFERENCIALES DE ENGRANAJES SELLADOS
El funcionamiento de los diferenciales de engranajes delantero y trasero
delmodelo se puede ajustar para diferentes condiciones de manejo y
requisitos de rendimiento sin tener que desarmar o extraer demasiado el
sistema de suspensión.
De fábrica, los diferenciales están sellados para mantener un rendimiento
constante a largo plazo. Si se cambia el aceite en el diferencial por un aceite
con mayor o menor viscosidad, varían las características de rendimiento
de los diferenciales. Si se cambia a un aceite con mayor viscosidad en el
diferencial, se reduce la tendencia a que la energía del motor se transera
a la rueda con la menor tracción. Puede notar esto al hacer giros denidos
sobre supercies resbaladizas. Las ruedas sin carga en el lado del giro tienen
la menor tracción y tienden a girar a muy altas rpm. Un aceite con mayor
viscosidad (más espeso) hace que el diferencial actúe como un diferencial
autoblocante, lo que distribuye una energía más pareja a las ruedas
izquierdas y derechas.
Su modelo generalmente se beneciará de un aceite con mayor
viscosidad al subir cuestas o correr sobre supercies de baja tracción. Nota:
Un aceite más pesado permitirá que la energía se transera incluso con
uno o más neumáticos lejos del suelo. Esto puede hacer que el vehículo sea
más propenso a darse vuelta sobre supercies de alta tracción.
De fábrica, el diferenciales delantero y trasero está lleno con grasa, pero se
puede poner a punto con aceite para diferencial de silicona.
Utilice aceite de silicona únicamente en los diferenciales. Traxxas ofrece
aceites de viscosidad SAE 10.000W, 30.000W y 50.000W (consulte su lista de
piezas). Para cambiar o reemplazar el aceite, se deben quitar y desarmar los
diferenciales del vehículo.
Siga los pasos en la siguiente página para tener acceso a los diferenciales
delantero y trasero y así poder llenarlos.
Diferencial delantero:
1. Extraiga los dos tornillos de cabeza semiesférica de 3 x 15mm que
jan el parachoques superior o montaje de la carrocería a la caja del
diferencial (dif).
2. Dé vuelta el chasis y extraiga los tres tornillos de cabeza avellanada
de 4 x 10mm que sostienen el parachoques o placa protectora en el
mamparo. No hace falta quitar los dos tornillos traseros.
3. Deslice para quitar el parachoques o montaje de la carrocería del chasis.
4. Extraiga el tornillo de cabeza semiesférica de 3 x 15mm de la barra de
conexión del diferencial.
5. Deslice la barra de conexión para quitarla del vehículo.
6. Extraiga los dos tornillos de cabeza semiesférica de 3 x 15mm de la
cubierta del diferencial.
No extraiga los dos tornillos que jan la torre.
7. Use una llave hexagonal de 1,5mm para extraer los dos pasadores de
jación que sostienen las horquillas del eje de transmisión en los ejes
de salida del diferencial. Extraiga la cubierta del diferencial y deslice el
diferencial para quitarlo del frente de la caja.
8. Para volver a instalar el diferencial, realice los pasos en el orden inverso.
Extracción del diferencial
delantero
1. BCS de 3 x 15 mm
6. BCS de 3 x 15 mm
4. BCS de 3 x 15 mm
7.
2. BCS de 4 x 10 mm
FIESTA ST RALLY VXL • 29
Page 30
AJUSTES DE PRECISIÓN AVANZADOS

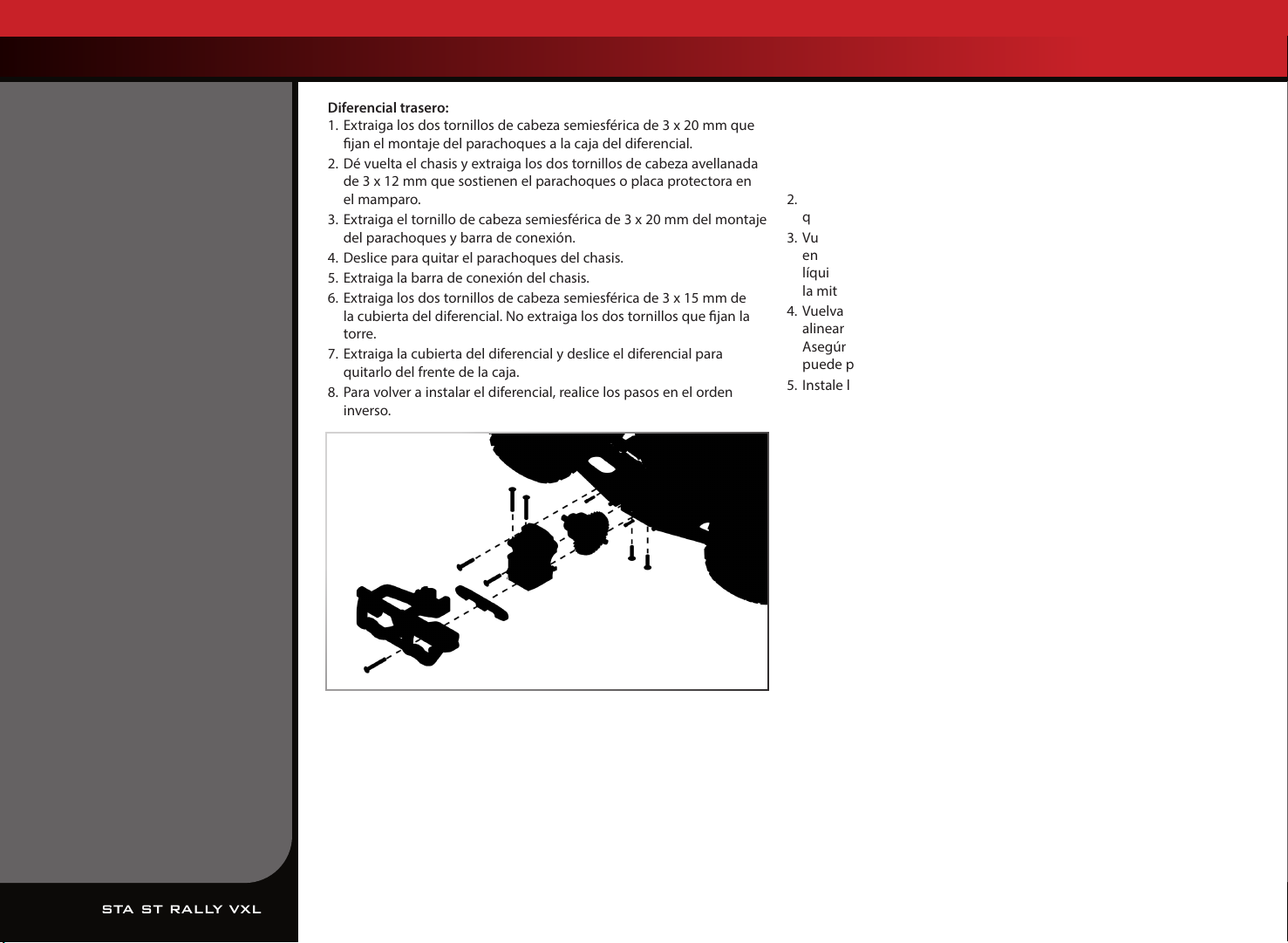

Diferencial trasero:
1. Extraiga los dos tornillos de cabeza semiesférica de 3 x 20mm que
jan el montaje del parachoques a la caja del diferencial.
2. Dé vuelta el chasis y extraiga los dos tornillos de cabeza avellanada
de 3 x 12mm que sostienen el parachoques o placa protectora en
elmamparo.
3. Extraiga el tornillo de cabeza semiesférica de 3 x 20mm del montaje
del parachoques y barra de conexión.
4. Deslice para quitar el parachoques del chasis.
5. Extraiga la barra de conexión del chasis.
6. Extraiga los dos tornillos de cabeza semiesférica de 3 x 15mm de
la cubierta del diferencial. No extraiga los dos tornillos que jan la
torre.
7. Extraiga la cubierta del diferencial y deslice el diferencial para
quitarlo del frente de la caja.
8. Para volver a instalar el diferencial, realice los pasos en el orden
inverso.
Extracción del
diferencial trasero
1. BCS de 3 x 20 mm
6. BCS de 3 x 15 mm
7.
2. BCS de 3 x 12 mm
Volver a llenar el diferencial:
1. Extraiga los cuatro tornillos de 2,5 x 10mm de la caja del diferencial
y separe con cuidado las mitades de la caja del diferencial. Trabaje
sobre una toalla para recolectar cualquier líquido que pueda gotear
deldiferencial.
2. Drene el líquido del diferencial. Para facilitar este proceso, puede
quitar las crucetas de los satélites del diferencial.
3. Vuelva a colocar las crucetas de los satélites en la caja del diferencial,
encaso de que los haya quitado. Llene la caja del diferencial con
líquido hasta que las crucetas de los satélites están sumergidas hasta
la mitad.
4. Vuelva a unir las mitades de la caja del diferencial; tenga cuidado de
alinear los oricios de los tornillos.
Asegúrese de que la junta de caucho esté en su lugar o el diferencial
puede perder.
5. Instale los tornillos de 2,5 x 10mm y ajústelos.
30 • FIESTA ST RALLY VXL
3. BCS de 3 x 20 mm
Page 31
GUÍA DE SINTONIZACIÓN AVANZADA DE TQ
i
El transmisor Traxxas tiene una perilla multifunción programable que puede
congurarse para controlar diversas funciones avanzadas del transmisor (de
manera predeterminada se congura en la gestión de estabilidad de Traxxas
(TSM), consulte la página 17). Para acceder al menú de programación, utilice
los botones Menú y Congurar en el transmisor y observe las señales del
led. En la página 33 se incluye una explicación de la estructura del menú.
Pruebe las conguraciones y funciones para vericar si pueden mejorar su
experiencia de conducción.
Sensibilidad de la dirección (exponencial)
La perilla multifunción en el transmisor TQi ha sido programada para controlar la
sensibilidad de la dirección (también conocida como exponencial). La configuración
estándar para la sensibilidad de la dirección es "normal (exponencial cero)",
con el sintonizador totalmente hacia la izquierda en su rango de recorrido. Esta
configuración brinda una respuesta lineal del servo: el movimiento del servo de
dirección se corresponderá exactamente con la entrada proveniente de la rueda de
dirección del transmisor. Si se gira la perilla en sentido de las agujas del reloj a partir
del centro, se logrará un "exponencial negativo" y se disminuirá la sensibilidad de la
dirección al hacer que el servo tenga menos respuesta cerca de la posición neutral,
y habrá una mayor sensibilidad a medida que el servo se aproxima a los límites de
su rango de recorrido. Mientras más gire la perilla, más pronunciado será el cambio
en el movimiento del servo de dirección. El término "exponencial" proviene de
este efecto; el recorrido del servo cambia de forma exponencial en relación con la
entrada proveniente de la rueda de dirección. El efecto exponencial se indica como
un porcentaje: mientras mayor el porcentaje, mayor el efecto. Las ilustraciones a
continuación muestran cómo funciona esto.
Sensibilidad normal de la
dirección (0% de efecto
exponencial):
En esta ilustración, el recorrido
del servo de dirección (y con
él, el movimiento de dirección
de las ruedas delanteras del
modelo) se corresponde de
manera exacta con la rueda
de dirección. Los rangos se
han exagerado a los fines
ilustrativos.
Sensibilidad de dirección
disminuida (exponencial
negativo):
multifunción a la derecha, la
sensibilidad de la dirección del
modelo disminuye. Observe
que el recorrido relativamente
grande de la rueda de dirección
resulta en un recorrido más
corto del servo. Cuanto más
se gire la perilla, mayor será
el efecto. La sensibilidad de
Al girar la perilla
Rango de giro
en transmisor
Rango de giro eficaz
en modelo
dirección disminuida puede ser útil cuando se utiliza el modelo en superficies de baja
tracción, cuando se conduce a gran velocidad o en pistas que favorecen las curvas
abiertas donde se requieren movimientos de dirección suaves. Los rangos se han
exagerado a los fines ilustrativos.
Sensibilidad de aceleración (Exponencial de aceleración)
La perilla multifunción se puede congurar para controlar la sensibilidad de
aceleración. La sensibilidad del acelerador funciona de igual forma que la
sensibilidad de la dirección, pero aplica el efecto al canal del acelerador. Solo se
ve afectada la aceleración hacia adelante, el recorrido de frenado/marcha atrás
permanece lineal sin importar la conguración de la sensibilidad de aceleración.
Porcentaje de dirección (velocidad doble)
La perilla multifunción se puede congurar para controlar la cantidad
(porcentaje) de recorrido del servo aplicado a la dirección. Si se gira la perilla
multifunción totalmente en sentido horario, se brinda el máximo recorrido de
la dirección. Si se gira la perilla en sentido antihorario, se reduce el recorrido de
la dirección (nota: el girar el sintonizador en sentido antihorario hasta el nal
eliminará todo el recorrido del servo). Tenga en cuenta que las conguraciones
de Finales de recorrido de la dirección denen el recorrido máximo de la
dirección del servo. Si establece el porcentaje de dirección en 100% (al girar la
perilla multifunción completamente en sentido horario), el servo recorrerá todo
el camino hasta su nal de recorrido, pero no pasándolo. Muchos corredores
establecen velocidad doble para tener tanto recorrido de la dirección como
necesiten en el giro más cerrado de la pista, lo que hace que el modelo sea más
fácil de conducir en el resto de la carrera. Reducir el recorrido de la dirección
también puede ser útil ya que es más fácil controlar el modelo en supercies de
alta tracción y se limita la salida de la dirección para carreras en circuitos ovales
donde no se requieren grandes cantidades de recorrido de la dirección.
Porcentaje de freno
La perilla multifunción también se puede congurar para controlar la cantidad
de recorrido de freno que aplica el servo en un modelo nitro. Los modelos
eléctricos no tienen un freno operado por servo, pero la función de Porcentaje
de freno funciona de la misma manera en modelos eléctricos. Si se gira la perilla
multifunción totalmente en sentido horario, se brinda el máximo recorrido de
freno. Si se gira la perilla en sentido antihorario, se reduce el recorrido de freno
(Nota: El girar el sintonizador en sentido antihorario hasta el nal eliminará toda
la acción del freno).
Nivel del acelerador
El congurar la perilla multifunción para que sirva como nivel del acelerador
le permitirá regular la posición neutral del acelerador para evitar el arrastre o
la aplicación del acelerador no deseados cuando el gatillo del transmisor se
encuentre en neutral. Nota: Su transmisor está equipado con un modo de búsqueda
de nivel del acelerador para evitar funcionamientos descontrolados accidentales.
Consulte la columna lateral para obtener más información.
Comenzar de nuevo:
Restablecer los valores
predeterminados de fábrica
Al programar su transmisor TQi,
quizás sienta la necesidad de
hacer borrón y cuenta nueva.
Siga estos simples pasos para
restablecer los ajustes de fábrica:
1. Apague el transmisor.
2. Mantenga presionados
MENÚ y CONFIGURAR.
3. Encienda el transmisor.
4. Suelte MENÚ y CONFIGURAR.
La luz de led del transmisor
parpadeará en rojo.
5. Presione CONFIGURAR para
borrar las conguraciones.
La luz de led se encenderá
en verde jo y el transmisor
se restablecerá a los valores
predeterminados de fábrica.
Modo de búsqueda de nivel del
acelerador
Cuando la perilla multifunción está
congurada en nivel del acelerador, el
transmisor recuerda el ajuste de nivel
del acelerador. Si la perilla de nivel
del acelerador se mueve de su ajuste
original cuando el transmisor está
apagado, o mientras el transmisor
se usa para controlar a otro modelo,
el transmisor ignora la posición real
de la perilla de nivel. Esto evita que
el modelo se salga de control por
accidente. La luz de led en la cara del
transmisor parpadeará rápidamente
en verde y la perilla de nivel del
acelerador (perilla multifunción)
no ajustará el nivel hasta que se
vuelva a su posición original que
está guardada en la memoria. Para
restablecer el control del nivel del
acelerador, simplemente gire la
perilla multifunción en cualquier
dirección hasta que la luz de led deje
de parpadear.
FIESTA ST RALLY VXL • 31
Page 32
GUÍA DE SINTONIZACIÓN AVANZADA DE TQ
i
Prueba de fallos
Su sistema de radio Traxxas está
equipado con una función a
prueba de fallos incorporada que
regresa al acelerador a su última
posición neutral guardada en caso
de que se pierda la señal. La luz de
led del transmisor y del receptor
parpadearán rápido en rojo.
32 • FIESTA ST RALLY VXL
Finales de recorrido de la dirección y del acelerador
El transmisor TQi le permite elegir el límite del rango de recorrido del servo (o
su "nal de recorrido") de forma independiente para los recorridos izquierdo
y derecho (en el canal de dirección) y el recorrido del acelerador/freno (en el
canal del acelerador). Esto le permite ajustar con precisión las conguraciones
del servo para evitar el agarrotamiento ocasionado por el movimiento que
provoca el servo en los enlaces de la dirección y del acelerador (en el caso de un
modelo nitro) más allá de sus límites mecánicos. Las conguraciones de nal de
recorrido que seleccione representarán lo que desea que sea el recorrido máximo
del servo; las funciones de Porcentaje de dirección o de Porcentaje de freno no
anularán las conguraciones de Final de recorrido.
Subnivel de la dirección y del acelerador
La función de subnivel se utiliza para establecer con precisión el punto neutral del
servo de la dirección o del acelerador en caso de que el simple hecho de congurar
la perilla de nivel en "cero" no centre completamente al servo. Cuando se selecciona,
Conguración del bloqueo
Una vez ajustadas todas estas conguraciones a su gusto, quizás desee
desactivar la perilla multifunción para que no se pueda modicar ninguna de sus
conguraciones. Esto es especialmente útil si opera varios vehículos con un solo
transmisor mediante la memoria modelo Traxxas Link™.
Conguraciones varias y la perilla multifunción
Es importante tener en cuenta que las conguraciones realizadas con la perilla
multifunción se "superponen" una sobre otra. Por ejemplo, si asigna la perilla
multifunción para regular el porcentaje de dirección y lo establece en 50%,
luego vuelve a asignar la perilla para controlar la sensibilidad de la dirección,
el transmisor "recordará" el ajuste del porcentaje de dirección. Los ajustes que
realice a la sensibilidad de la dirección se aplicarán a la conguración de recorrido
de la dirección de 50% que seleccionó previamente. De igual forma, el congurar
la perilla multifunción en "desactivada" evitará que la perilla realice otros ajustes,
pero todavía se aplicará la última conguración de la perilla multifunción.
el subnivel permite ajustes más precisos para la posición del eje de salida del servo
para una conguración exacta del punto neutral. Establezca siempre la perilla de
nivel de la dirección en cero antes de realizar los ajustes nales (si se requieren) con
subnivel. Si el nivel del acelerador ha sido ajustado previamente, deberá volverse a
programar en "cero" antes de realizar los ajustes nales con subnivel.
CÓDIGOS LED DEL TRANSMISOR
led de color/diseño Nombre Notas
Verde jo Modo de conducción normal Consulte la página 15 para obtener información sobre cómo usar los controles de su transmisor.
Rojo lento (0,5s encendido/0,5 s apagado) Conexión Consulte la página 16 para obtener más información sobre conexión.
Parpadeo rápido en verde (0,1s encendido / 0,15s apagado)
Parpadeo medio en rojo (0,25s encendido / 0,25s apagado) Alarma de batería baja Coloque nuevas baterías en el transmisor. Consulte la página 13 para obtener más información.
Parpadeo rápido en rojo (0,125s encendido / 0,125s apagado) Falla/Error de enlace
Pautas de programación
Cuenta la cantidad (verde o rojo), luego se detiene Posición del menú actual Consulte árbol de menú para obtener más información.
8 veces rápido en verde
x
8
8 veces rápido en rojo Menú CONFIGURAR no válido Error del usuario, como intentar eliminar un modelo bloqueado.
x
8
Modo de búsqueda de nivel del
acelerador
Conguración de menú aceptada
(en CONFIGURAR)
Gire la perilla multifunción hacia la derecha o la izquierda hasta que la luz de led deje de
parpadear. Consulte la página 30 para obtener más información.
El transmisor y el receptor ya no están vinculados. Apague el sistema y luego vuelva a
encenderlo para reanudar el funcionamiento normal. Encuentre el origen de la falla de
enlace (p.ej., fuera de alcance, baterías bajas, antena dañada).
CÓDIGOS LED DEL RECEPTOR
led de color/diseño Nombre Notas
Verde jo Modo de conducción normal Consulte la página 15 para obtener información sobre cómo usar los controles de su transmisor.
Rojo lento (0,5s encendido/0,5 s apagado) Conexión Consulte la página 16 para obtener más información sobre conexión.
Parpadeo rápido en rojo (0,125s encendido / 0,125s
apagado)
Prueba de fallos/detección de bajo
voltaje
Un bajo voltaje constante en el receptor acciona la Prueba de fallos de manera tal que
haya suciente potencia como para centrar el servo del acelerador antes de que pierda
toda la carga.
Page 33
GUÍA DE SINTONIZACIÓN AVANZADA DE TQ
i
MEMORIA MODELO TRAXXAS LINK
La memoria modelo Traxxas Link es una función exclusiva con patente en trámite
del transmisor TQi. Cada vez que el transmisor se conecta a un nuevo receptor,
guarda a ese receptor en su memoria junto con todas las conguraciones
asignadas a ese receptor. Cuando el transmisor y cualquier receptor conectado se
encienden, el transmisor automáticamente recuerda las conguraciones para ese
receptor. No es necesario seleccionar manualmente a su vehículo de una lista de
entradas de memoria de modelos.
Bloqueo de modelo
La función de la memoria modelo Traxxas Link puede almacenar hasta
treinta modelos (receptores) en su memoria. Si conecta un trigésimo
primer receptor, la memoria modelo Traxxas Link eliminará al receptor "más
antiguo" de su memoria (en otras palabras, se eliminará al modelo que usó
hace más tiempo). El activar el bloqueo de modelo bloqueará al receptor
en la memoria de manera tal que no pueda ser eliminado.
También puede conectar varios transmisores TQi al mismo modelo, lo que
permite elegir cualquier transmisor y cualquier modelo conectado con
anterioridad en su colección y simplemente encenderlos y conducirlos. Con
la memoria modelo Traxxas Link, no es necesario recordar qué transmisor va
con qué modelo y nunca es necesario tener que seleccionar un modelo de
una lista de entradas de memoria de los modelos. El transmisor y el receptor
hacen todo por usted de forma automática.
Para activar el bloqueo de modelo:
1. Encienda el transmisor y el receptor que desea bloquear.
2. Presione y mantenga presionado MENÚ. Suelte el botón cuando la luz
de led de estado parpadee en verde.
3. Presione MENÚ tres veces. La luz de led de estado parpadeará en
verde cuatro veces reiteradamente.
4. Presione CONFIGURAR. La luz de led de estado parpadeará en verde
en intervalos de un parpadeo.
5. Presione CONFIGURAR una vez. La luz de led de estado
parpadeará en rojo una vez reiteradamente.
6. Presione MENÚ una vez. La luz de led parpadeará en rojo dos veces
reiteradamente.
7. Presione CONFIGURAR. La luz de led parpadeará rápidamente en
verde. La memoria está ahora bloqueada. Presione y mantenga
presionados MENÚ y CONFIGURAR para volver al modo de
conducción. Nota: Para desbloquear una memoria, presione
CONFIGURAR dos veces en el paso 5. La luz de led parpadeará
rápidamente en verde para indicar que el modelo está desbloqueado.
Para desbloquear todos los modelos, presione MENÚ dos veces en el paso
6 y luego presione CONFIGURAR.
Para eliminar un modelo:
En algún momento, quizás desee eliminar de su memoria a un modelo
que ya no conduce.
1. Encienda el transmisor y el receptor que desea eliminar.
2. Presione y mantenga presionado MENÚ. Suelte el botón cuando la luz
de led de estado parpadee en verde.
3. Presione MENÚ tres veces. La luz de led de estado parpadeará en
verde cuatro veces reiteradamente.
4. Presione CONFIGURAR una vez. La luz de led de estado parpadeará en
verde una vez reiteradamente.
5. Presione MENÚ una vez. La luz de led de estado parpadeará en verde
dos veces reiteradamente.
6. Presione CONFIGURAR. La memoria está ahora seleccionada para su
eliminación. Presione CONFIGURAR para eliminar al modelo. Presione y
mantenga presionado MENÚ para volver al modo de conducción.
FIESTA ST RALLY VXL • 33
Page 34
GUÍA DE SINTONIZACIÓN AVANZADA DE TQ
i
ÁRBOL DE MENÚ
El siguiente árbol de menú muestra cómo puede navegar por
las diversas funciones y conguraciones del transmisor TQi.
Mantenga presionado el botón MENÚ para ingresar al árbol de
menú y utilice los siguientes comandos para navegar por el menú
y seleccionar las opciones.
MENU: Cuando ingresa a un menú, siempre comienza por la
parte superior. Presione el botón MENÚ para desplazarse
hacia abajo en el árbol de menú. Cuando llega a la
parte inferior del árbol, si presiona el botón MENÚ
nuevamente, puede regresar arriba.
CONFIGURAR
: Presione el botón CONFIGURAR para moverse por el
árbol de menú y seleccionar las opciones. Cuando se
guarda una opción en la memoria del transmisor, el led
de estado parpadea rápidamente en verde.
ATRÁS: Presione los botones MENÚ y CONFIGURAR para volver
un nivel en el árbol de menú.
SALIR: Mantenga presionado el botón MENÚ para salir de
laprogramación.
Se guardarán las opciones que haya seleccionado.
ECHO: Mantenga presionado el botón MENÚ para salir de la
programación. El eco reproducirá su posición actual en el
árbol de menú en caso de que la pierda. For example: Su
posición actual es Ajustes de nal de recorrido del canal de
dirección, si mantiene presionado el botón CONFIGURAR,
el led parpadeará dos veces en verde, una vez en verde
y luego tres veces en rojo. El eco no alterará los ajustes ni
cambiará su posición en la secuencia de programación.
A continuación se incluye un ejemplo de cómo acceder a una función del
árbol de menú. En este ejemplo, el usuario establece la perilla multifunción
como el control de
porcentaje de dirección
(velocidad doble).
Siga estos pasos para congurar la perilla multifunción para que controle el
PORCENTAJE DE DIRECCIÓN (VELOCIDAD DOBLE):
1. Encienda el transmisor.
2. Mantenga presionado el botón CONFIGURAR hasta que se ilumine el led en
verde. Parpadeará en intervalos simples.
3. Presione el botón CONFIGURAR. El led rojo parpadeará en intervalos simples
para indicar que la Sensibilidad de la dirección (Expo) se ha seleccionado.
4. Presione el botón MENÚ dos veces. El led rojo parpadeará tres veces de forma
repetida para indicar que el porcentaje de dirección (velocidad doble) se ha
seleccionado.
5. Presione el botón CONFIGURAR para realizar la selección. El led verde
parpadeará rápido 8 veces para indicar la selección exitosa.
6. Mantenga presionado el botón MENÚ para regresar al modo de conducción.
Restauración de valores predeterminados de fábrica:
Transmisor
apagado
El control de arranque es una característica diseñada para utilizar solamente con el sistema de alimentación en la réplica divertida de auto de carrera Traxxas (Modelo #6907).
Mantenga
presionado los
botones MENÚ y
CONFIGURAR.
Transmisor
encendido
Suelte los botones MENÚ y
CONFIGURAR
El led rojo parpadeará.
Ingrese a la programación
Mantenga presionado
el botón MENÚ durante 3 segundos.
Perilla multifunción
1
Un parpadeo en verde
Presionar el
botón MENÚ
Conguración de canales
2
Dos parpadeos en verde
Presionar el
botón MENÚ
Modo de selección
3
Tres parpadeos en verde
Presionar el
botón MENÚ
Traxxas-Link
4
Cuatro parpadeos en verde
Presione el botón MENÚ una
vez
. El led del transmisor
parpadeará en rojo dos veces.
Presione el botón CONFIGURAR para
borrar la conguración. El led cambiará
a verde jo. El transmisor se restablecerá
Presionar
el botón
CONFIGURAR
Presionar
el botón
CONFIGURAR
Presionar
el botón
CONFIGURAR
Presionar
el botón
CONFIGURAR
a los valores predeterminados.
Presione el botón MENÚ para navegar por las opciones.
Presione el botón CONFIGURAR para seleccionar una opción.
Sensibilidad de la dirección (Expo)
1
Un parpadeo en rojo
Sensibilidad del acelerador (Expo)
2
Dos parpadeos en rojo
% de dirección (velocidad doble)
3
Tres parpadeos en rojo
% de frenado
4
Cuatro parpadeos en rojo
Nivel del acelerador
5
Cinco parpadeos en rojo
Perilla deshabilitada
6
Seis parpadeos en rojo
Control de torsión*
7
Siete parpadeos en rojo
TSM
8
Ocho parpadeos en rojo
Dirección (canal 1)
1
Un parpadeo en verde
Presionar el botón MENÚ.
Acelerador (canal 2)
2
Dos parpadeos en verde
Presione el botón CONFIGURAR
para seleccionar una opción.
Eléctrico
1
Un parpadeo en rojo
Presionar el botón MENÚ.
Nitro
2
Dos parpadeos en rojo
Bloqueo del modelo
1
Un parpadeo en verde
Presionar el
botón MENÚ
Eliminar el modelo
2
Dos parpadeos en verde
Presionar
el botón
CONFIGURAR.
Presionar
el botón
CONFIGURAR
Presionar
el botón
CONFIGURAR
Presionar
el botón
CONFIGURAR
Nota: El transmisor está encendido durante la programación,
de manera que puede probar la conguración en tiempo real
sin necesidad de salir del árbol de menú.
Presione el botón MENÚ para navegar por las opciones.
Presione el botón CONFIGURAR para seleccionar una opción.
Reversa del servo
1
Un parpadeo en rojo
Subnivel
2
Dos parpadeos en rojo
Ajuste de nal
3
de recorrido
Tres parpadeos en rojo
botón CONFIGURAR para guardar. Gire hacia la izquierda hasta el nal de recorrido
deseado y presione el botón CONFIGURAR para guardar. Para restablecer el
recorrido máximo: Suelte los controles y presione el botón CONFIGURAR.
Restablecer los ajustes
4
de nal de recorrido
Cuatro parpadeos en rojo
Reversa del servo
1
Un parpadeo en rojo
Subnivel
2
Dos parpadeos en rojo
Ajuste de nal
3
de recorrido
Tres parpadeos en rojo
CONFIGURAR para guardar. Lleve hacia delante hasta el nal de recorrido
deseado y presione el botón CONFIGURAR para guardar. Para restablecer el
recorrido máximo: Suelte los controles y presione el botón CONFIGURAR.
Restablecer los ajustes de nal
4
de recorrido
Cuatro parpadeos en rojo
Desbloqueo
1
Un parpadeo en rojo
Bloqueo
2
Dos parpadeos en rojo
Desbloquear todos
3
Tres parpadeos en rojo
Conrmar eliminación
1
Un parpadeo en rojo
Presione el botón
CONFIGURAR para invertir la
dirección del servo.
Utilice la perilla para ajustar
el subnivel. Presione el botón
CONFIGURAR para guardar.
Utilice la rueda de dirección para realizar
ajustes. Gire hacia la derecha hasta el
nal de recorrido deseado y presione el
Presione el botón CONFIGURAR para
restablecer los ajustes de nal de
recorrido predeterminados en fábrica.
Presione el botón CONFIGURAR
para invertir la dirección del servo.
Utilice la perilla para ajustar el subnivel.
Presione el botón CONFIGURAR
paraguardar.
Utilice el gatillo para realizar ajustes.
Tire hacia atrás hasta el nal de
recorrido deseado y presione el botón
Presione el botón CONFIGURAR para
restablecer los ajustes de nal de
recorrido predeterminados en fábrica.
Page 35
GUÍA DE SINTONIZACIÓN AVANZADA DE TQ
i
Congurar la perilla
multifunción para
SENSIBILIDAD DE LA
DIRECCIÓN (Expo)
Congurar la perilla
multifunción para
SENSIBILIDAD DEL
ACELERADOR (Expo)
Congurar la perilla
multifunción para la
velocidad doble de la
DIRECCIÓN (%)
Congurar la perilla
multifunción para
PORCENTAJE DE FRENO
(%)
Congurar la perilla
multifunción para
NIVEL DEL ACELERADOR
Para BLOQUEAR
la perilla multifunción
Para REVERTIR la dirección
del servo de DIRECCIÓN
Para congurar el
SUBNIVEL del servo de
DIRECCIÓN
Para congurar los
FINALES DE RECORRIDO
del servo de DIRECCIÓN
Para restablecer
los FINALES DE
RECORRIDO del servo de
DIRECCIÓN a los valores
predeterminados
Para REVERTIR la
dirección del servo del
ACELERADOR
Para congurar el
SUBNIVEL del servo del
ACELERADOR
Para congurar los
FINALES DE RECORRIDO
del servo del
ACELERADOR
Para restablecer
los FINALES DE
RECORRIDO del servo del
ACELERADOR a los valores
predeterminados
Presione/mantenga
presionado MENÚ la luz
de led verde parpadea
Presione/mantenga
presionado MENÚ
la luz de led verde
parpadea
Presione/mantenga
presionado MENÚ
la luz de led verde
parpadea
Presione/mantenga
presionado MENÚ
la luz de led verde
parpadea
Presione/mantenga
presionado MENÚ
la luz de led verde
parpadea
Presione/mantenga
presionado MENÚ
la luz de led verde
parpadea
Presione/mantenga
presionado MENÚ
la luz de led verde
parpadea
Presione/mantenga
presionado MENÚ
la luz de led verde
parpadea
Presione/mantenga
presionado MENÚ
la luz de led verde
parpadea
Presione/mantenga
presionado MENÚ
la luz de led verde
parpadea
Presione/mantenga
presionado MENÚ
la luz de led verde
parpadea
Presione/mantenga
presionado MENÚ
la luz de led verde
parpadea
Presione/mantenga
presionado MENÚ
la luz de led verde
parpadea
Presione/mantenga
presionado MENÚ
la luz de led verde
parpadea
Presione CONFIGURAR
la luz de led roja parpadea
Presione CONFIGURAR
la luz de led roja parpadea
Presione CONFIGURAR
la luz de led roja parpadea
Presione CONFIGURAR
la luz de led roja parpadea
Presione CONFIGURAR
la luz de led roja parpadea
Presione CONFIGURAR
la luz de led roja parpadea
Presione MENÚ
la luz de led verde parpadea
(2 veces)
Presione MENÚ
la luz de led verde parpadea
(2 veces)
Presione MENÚ
la luz de led verde parpadea
(2 veces)
Presione MENÚ
la luz de led verde parpadea
(2 veces)
Presione MENÚ
la luz de led verde parpadea
(2 veces)
Presione MENÚ
la luz de led verde parpadea
(2 veces)
Presione MENÚ
la luz de led verde parpadea
(2 veces)
Presione MENÚ
la luz de led verde parpadea
(2 veces)
Presione CONFIGURAR para
conrmar la luz de led verde
parpadea (8 veces)
Presione MENÚ para confirmar
la luz de led roja parpadea
(2 veces)
Presione MENÚ dos veces
la luz de led roja parpadea
(3 veces)
Presione MENÚ 3 veces
la luz de led roja parpadea
(4 veces)
Presione MENÚ 4 veces
la luz de led roja parpadea
(5 veces)
Presione MENÚ 5 veces
la luz de led roja parpadea
(6 veces)
Presione CONFIGURAR
la luz de led verde parpadea
Presione CONFIGURAR
la luz de led verde parpadea
Presione CONFIGURAR
la luz de led verde parpadea
Presione CONFIGURAR
la luz de led verde parpadea
Presione CONFIGURAR
la luz de led verde parpadea
Presione CONFIGURAR
la luz de led verde parpadea
Presione CONFIGURAR
la luz de led verde parpadea
Presione CONFIGURAR
la luz de led verde parpadea
MENÚ
seleccionar
(8 veces)
seleccionar
(8 veces)
seleccionar
(8 veces)
seleccionar
(8 veces)
bloquear
(8 veces)
Presione MENÚ
(2 veces)
Presione MENÚ
(2 veces)
Presione MENÚ
(2 veces)
Presione MENÚ
(2 veces)
Presione/mantenga presionado
regresa al modo de conducción
Presione CONFIGURAR para
la luz de led verde parpadea
Presione CONFIGURAR para
la luz de led verde parpadea
Presione CONFIGURAR para
la luz de led verde parpadea
Presione CONFIGURAR para
la luz de led verde parpadea
Presione CONFIGURAR para
la luz de led verde parpadea
Presione CONFIGURAR
la luz de led roja parpadea
Presione CONFIGURAR
la luz de led roja parpadea
Presione CONFIGURAR
la luz de led roja parpadea
Presione CONFIGURAR
la luz de led roja parpadea
la luz de led verde parpadea
la luz de led verde parpadea
la luz de led verde parpadea
la luz de led verde parpadea
Presione/mantenga
presionado MENÚ
regresa al modo de conducción
Presione/mantenga
presionado MENÚ
regresa al modo de conducción
Presione/mantenga
presionado MENÚ
regresa al modo de conducción
Presione/mantenga
presionado MENÚ
regresa al modo de conducción
Presione/mantenga
presionado MENÚ
regresa al modo de conducción
Presione CONFIGURAR para
revertir la dirección del servo
Presione MENÚ
la luz de led roja parpadea
(2 veces)
Presione MENÚ dos veces
la luz de led roja parpadea
(3 veces)
Presione MENÚ 3 veces
la luz de led roja parpadea
(4 veces)
Presione CONFIGURAR
la luz de led roja parpadea
Presione CONFIGURAR
la luz de led roja parpadea
Presione CONFIGURAR
la luz de led roja parpadea
Presione CONFIGURAR
la luz de led roja parpadea
Regule la perilla multifunción
hasta que la luz de led se encienda
en verde jo
Presione/mantenga presionado
MENÚ
regresa al modo de conducción
Use la perilla multifunción para
congurar neutral
Gire la rueda de
dirección hasta el máximo
recorrido deseado hacia la
izquierda o la derecha
Presione CONFIGURAR
para restablecer los nales de
recorrido
Presione CONFIGURAR para
revertir la dirección del servo
Presione MENÚ
la luz de led roja parpadea
(2 veces)
Presione MENÚ dos veces
la luz de led roja parpadea
(3 veces)
Presione MENÚ 3 veces
la luz de led roja parpadea
(4 veces)
FÓRMULAS DEL ÁRBOL DE MENÚ
Para seleccionar funciones y hacer ajustes al transmisor TQi sin consultar el
árbol de menú, encienda el transmisor, encuentre la función en la columna
izquierda que desee ajustar y simplemente siga los pasos correspondientes
11
Encienda siempre
primero el transmisor
Presione CONFIGURAR
para guardar la posición
Presione CONFIGURAR
para guardar cada posición
Presione/mantenga presionado
MENÚ
regresa al modo de conducción
Presione/mantenga presionado
MENÚ
regresa al modo de conducción
Use la perilla multifunción para
congurar neutral
Use el gatillo del
acelerador para congurar la
aceleración o el freno máximo
deseados
Presione CONFIGURAR
la luz de led verde parpadea
(8 veces)
Presione/mantenga presionado
MENÚ
regresa al modo de conducción
Gire la rueda de dirección
para probar las conguraciones
Presione CONFIGURAR
para guardar la posición
Presione CONFIGURAR para
guardar
Use el gatillo para probar
Presione/mantenga presionado
MENÚ
regresa al modo de conducción
Presione/mantenga
presionado MENÚ
regresa al modo de conducción
Presione/mantenga
presionado MENÚ
regresa al modo de conducción
Presione/mantenga
presionado MENÚ
regresa al modo de conducción
Presione CONFIGURAR
y repita los pasos 6 a 8
Presione CONFIGURAR
y repita los pasos 7 a 9
Page 36
GUÍA DE SINTONIZACIÓN AVANZADA DE TQ
i
La módulo
inalámbrico Traxxas Link se
vende por separado (n.º de
pieza 6511). La aplicación
Traxxas Link está disponible
en Apple App Store para los
dispositivos iPhone, iPad,
o iPod touch, o en Google
Play para los dispositivos
Android. iPhone, iPad, o
iPod touch, o el dispositivo
Android no se incluyen
con la módulo inalámbrico
Traxxas Link.
Para obtener más
información sobre la módulo
inalámbrico Traxxas Link y
la aplicación Traxxas Link,
visite Traxxas.com.
PROGRAMACIÓN DE SU TRANSMISOR TQi
CON SU APPLE iPHONE, iPAD, iPOD TOUCH,
O DISPOSITIVO MÓVIL ANDROID
La módulo inalámbrico Traxxas Link™ (pieza
n.º 6511 que se vende por separado) para
el transmisor TQi se instala en minutos para
transformar su dispositivo Apple® iPhone®,
iPad®, iPod touch®, o Android™ en una
poderosa herramienta de sintonización
que le permite reemplazar el sistema de
programación de ledes o botones del
transmisor por una interfaz de usuario gráca
a todo color, intuitiva y de alta denición.
Traxxas Link
La potente aplicación Traxxas Link (disponible en Apple App Store
en Google Play™) el brinda un control completo del funcionamiento y
sincronización de su modelo Traxxas, con imágenes deslumbrantes y precisión
absoluta. Instale los sensores de telemetría de Traxxas Link en el modelo y
Traxxas Link mostrará datos en tiempo real, como velocidad, RPM, temperatura
y voltaje de la batería.
℠ o
Interfaz táctil e intuitiva de iPhone,
iPad, iPod touch, y Android
Traxxas Link facilita el aprendizaje,
la comprensión y el acceso
a las poderosas opciones de
sintonización. Controle la
conguración de Drive Eects,
como el porcentaje de asistencia
de la TSM, la sensibilidad de la
dirección y del acelerador, el
porcentaje de dirección, la potencia
de frenado y el nivel del acelerador
simplemente arrastrando los
deslizadores táctiles en la pantalla.
Telemetría en tiempo real
Cuando equipa su modelo
con sensores, el tablero de
instrumentos Traxxas Link cobra
vida mostrándole velocidad, voltaje
de la batería, RPM y temperatura.
Establezca las advertencias
del umbral y registre máximas,
mínimas o promedios. Utilice
la función de grabación para
documentar la visualización de
su tablero de instrumentos con
sonido, para que pueda prestarle
atención al manejo y no perder
ninguna cima.
Golpee y deslice para ajustar la TSM, la sensibilidad de la Golpee y deslice para ajustar la TSM, la sensibilidad de la
dirección, el nivel del acelerador, el porcentaje de dirección, el nivel del acelerador, el porcentaje de
El tablero de instrumentos personalizado de Traxxas Link El tablero de instrumentos personalizado de Traxxas Link
proporciona datos del rpm, la velocidad, la temperatura y el proporciona datos del rpm, la velocidad, la temperatura y el
frenado, ¡y más!frenado, ¡y más!
voltaje en tiempo real. voltaje en tiempo real.
36 • TRAXXAS
Compatible con:
iPod touch (quinta generación y últimas versiones)
iPad mini
iPad Pro
iPad 2
iPad Air
iPhone 4s (y últimas versiones)
Android 4.4 (y últimas versiones)
Administre hasta 30 modelos con Traxxas Link
El sistema de radio TQi mantiene
automáticamente un registro
de los vehículos a los que se ha
vinculado y las conguraciones
que se usaron para cada uno,
admite hasta 30 modelos.
Traxxas Link brinda una interfaz
visual para asignarles nombres
a los modelos, personalizar sus
conguraciones, adjuntar perles
y bloquearlos en la memoria.
Simplemente elija un modelo y
cualquier transmisor vinculado
anteriormente, enciéndalos y
Memoria modelo Traxxas Link™ simplifica la Memoria modelo Traxxas Link™ simplifica la
organización de su colección de vehículos.organización de su colección de vehículos.
comience a divertirse.
Apple, el logo Apple, iPhone, iPad, y iPod touch son marcas comerciales de Apple Inc., registradas en los EE.UU. y otros países.
App Store es una marca de servicio de Apple Inc. Android y Google Play son marcas comerciales de Google Inc.
Page 37
FIESTA ST RALLY VXL • 37
Page 38
240120 74276-4-OM-SP-R00
manual del propietario
6250 TRAXXAS WAY, McKINNEY, TEXAS 75070
1-888-TRAXXAS
Loading...
