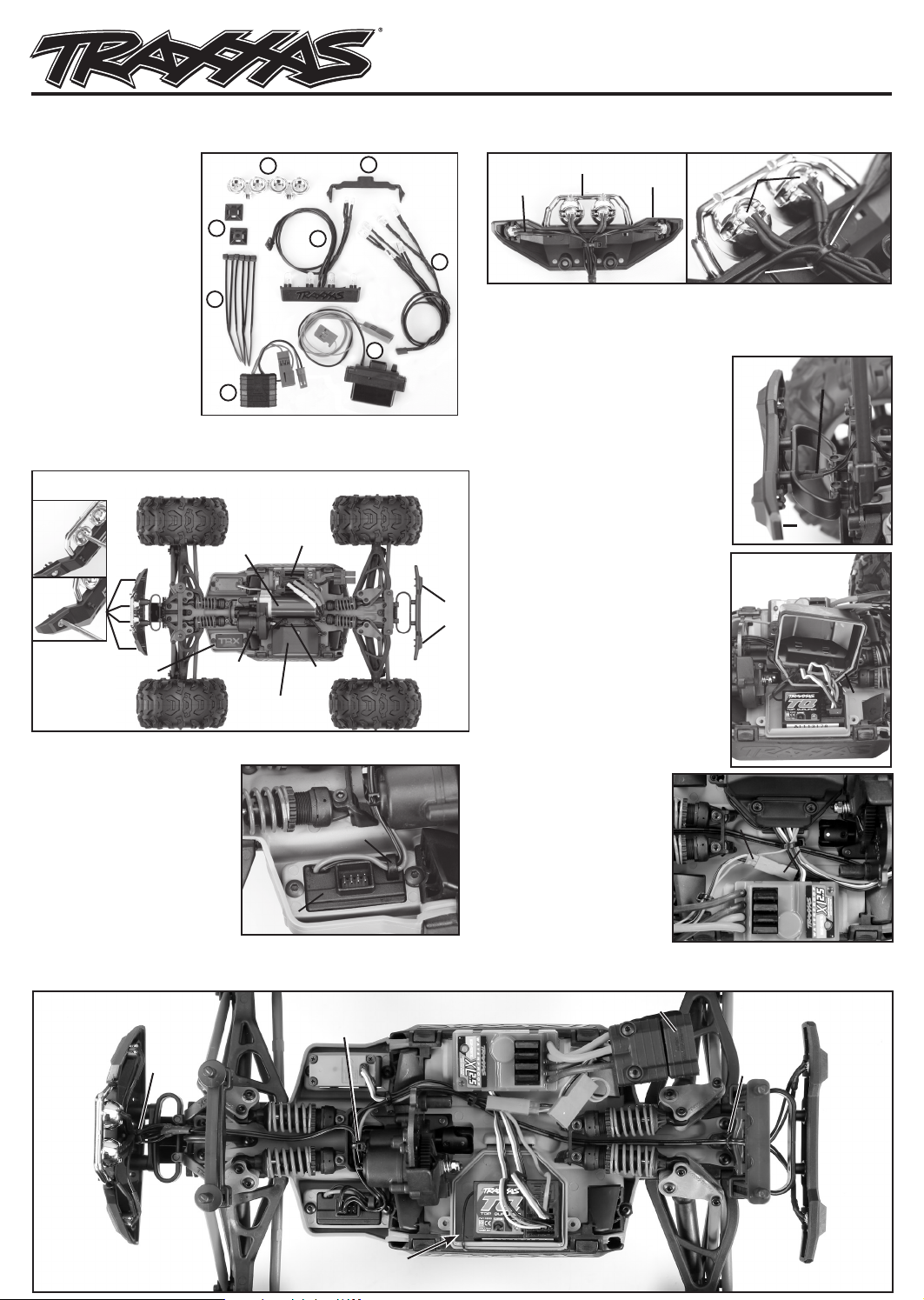

Instrucciones del juego de luces LED del Summit de escala 1/16
Cubre pieza(s) n.º 7285X, 7286X, 7288, 7289
Nota: Verifique que la batería del vehículo esté desconectada antes de iniciar la instalación. Conserve y reutilice todas las piezas y los sujetadores (a menos que se
indique lo contrario). Su motor y su ESC (control de velocidad electrónico) pueden variar levemente de los que se muestran en las ilustraciones.
Contenido del juego:
1. Módulo de iluminación de
luces LED (incluidas con la
pieza(s) #7285A y #7286A
exclusivamente)
2. Toma de corriente
3. Arnés LED (chasis)
4. Arnés LED (carrocería)
5. Barra de luces de la carrocería
6. Barra de luces traseras
7. Precintos plásticos (6)
8. Estructuras de los precintos
plásticos (2)
Herramientas necesarias
•
Llave hexagonal de 2,5 mm
•
Llave hexagonal de 2,0 mm
•
Llave hexagonal de 1,5 mm
•
Escariador de carrocería
•
Cortador de alambre (para cortar el precinto plástico sobrante)
Consejo:
pueda ubicar fácilmente el hardware correcto al volver a instalar (A).
Separe el hardware según el ensamblaje a medida que lo retira, para que
A
Retire estas piezas para poder instalar el juego
Paragolpes
delantero
7
:
8
2
de luces LED
Motor
5
ESC
6
4
3
Barra de luces delantero
C
Arnés LED
Paragolpes delantero
4. Siga guiando el arnés LED por debajo del centro del chasis como se muestra en
(D). Vuelva a instalar el paragolpes delantero. Luego, coloque el conector del
arnés LED en el módulo de iluminación de ledes. Guíe los cables del módulo y
1
el arnés LED alrededor de la transmisión y asegúrelos con un precinto plástico
(corte el exceso) (D).
5. Afloje completamente los dos tornillos de la
E
estructura del amortiguador trasero, levante
ligeramente la estructura del amortiguador
trasero y guíe el extremo de 2 LED del arnés
por debajo de la estructura del amortiguador
(entre los amortiguadores), como se muestra.
(D) Ajuste los tornillos de la estructura del
amortiguador trasero. Luego, siga guiando el
arnés LED hacia el amortiguador trasero.
PRECAUCIÓN:
No apriete el cableado entre la
estructura del amortiguador y el chasis.
Paragolpes
6. Enchufe los ledes al amortiguador trasero.
trasero
Luces LED
blancos
Guíe los cables por el amortiguador trasero
y luego, vuelva a instalar el amortiguador
trasero (E). Coloque el conector del arnés LED
en el módulo de iluminación de ledes.
7. Pase el cable rojo del módulo de iluminación
de ledes a través de la abertura en la cubierta
Protector del servo o
placa de la cubierta
(hardware
de retención)
Cubierta de
engranajes
Sujeción del cable
Cubierta de caja
del receptor
de la caja del receptor y coloque el conector
en cualquier canal disponible en la caja del
receptor (D, F).
Nota: Si instala la toma de corriente incluida, el
conector hembra rojo de la toma de corriente
se puede usar para conectar el sensor de
Instalación del chassis
1. Retire las piezas que aparecen en la
Figura A.
2. Instale el módulo de iluminación de
ledes y guíe los cables a través de la
guía de bucle (B).
3. Enganche el extremo de 4 ledes del
arnés LED (chasis) en la barra de
luces delantera y en el paragolpes
delantero. Guíe los cables por el
paragolpes delantero y asegure
los cables al bucle del paragolpes
con un precinto plástico (corte el
exceso) (C).
temperatura/voltaje (parte n.º 6523, se vende
por separado) al control de velocidad.*
8. Vuelva a instalar el ESC, la cubierta
de la caja del receptor, la sujeción
del cable, el motor, y la cubierta
del engranaje. Enchufe el cable
negro (conector hembra rojo) del
módulo de iluminación de luces
LED en el cable negro (conector
macho rojo) del control de
velocidad (G).
Nota:
Verifique que la junta tórica
azul esté correctamente asentada en la
ranura alrededor de la base de la cubierta de la caja del receptor. Compruebe que la rueda
dentada esté bien ajustada. Consulte el manual del propietario del vehículo para obtener
instrucciones detalladas.
Conector de alta tensión
Precinto plástico
Precinto
plástico
Precinto
plástico
Caja del receptor
(Se retiró la cubierta de la caja del receptor y la sujeción del cable
de la disposición de cableado para mayor claridad.)
Page 2

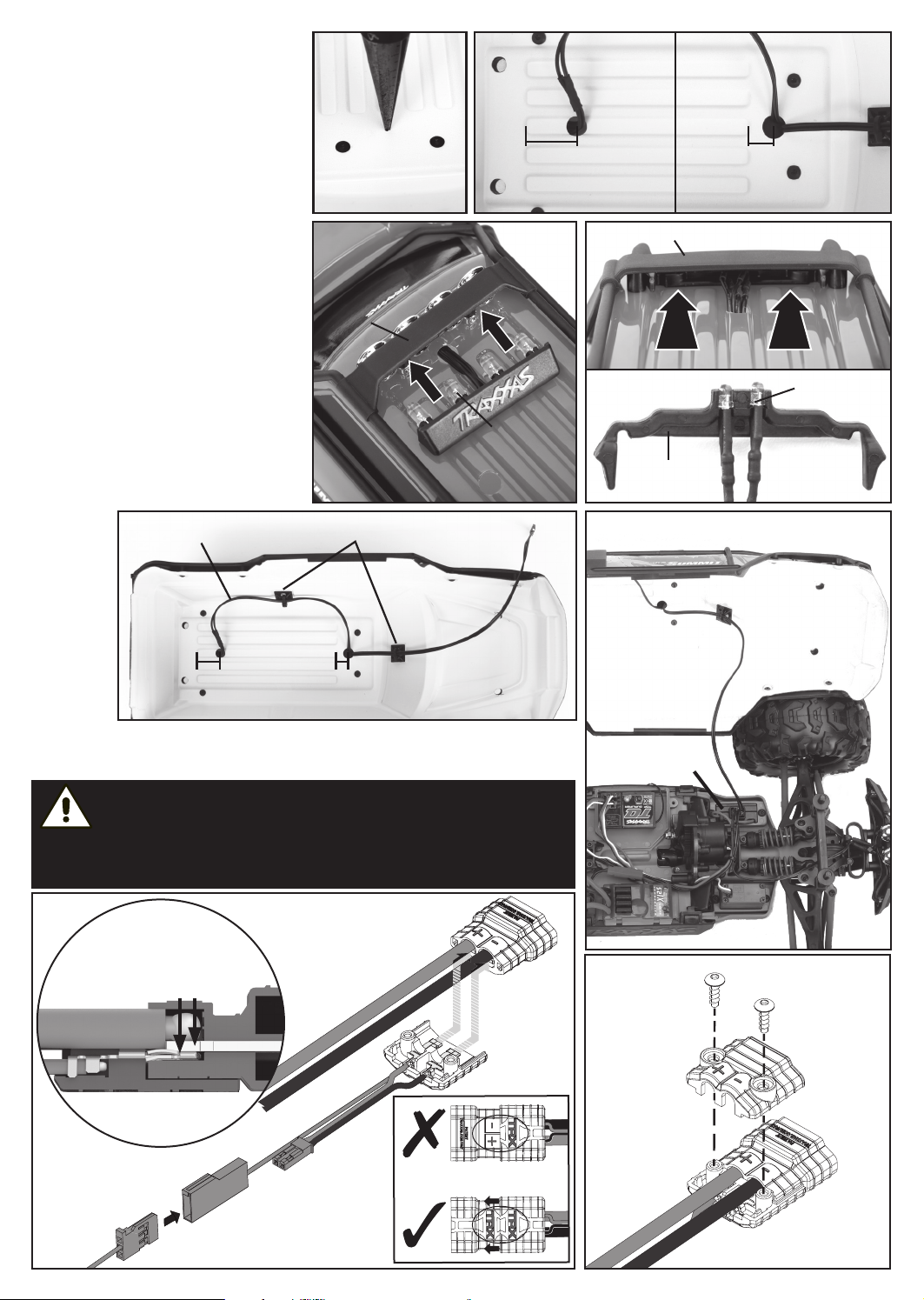

Instalación del carrocería
1. Utilice un escariador de carrocería o un taladro
para perforar orificios de 7 mm de amplitud en
el techo de la carrocería del vehículo, como se
muestra (H, K).
Nota: Es importante perforar los orificios en las
ubicaciones apropiadas, de lo contrario no se
podrán fijar los luces LED correctamente (I).
2. Reemplace la barra de luces delanteras blancas
en la parte superior del vehículo con la barra
de luces de carrocería proporcionada.
3. Pase ambas secciones del arnés LED (carrocería)
por debajo y a través del orificio perforado en
la parte delantera. Enganche los luces LED en
la barra de luces de la carrocería
4. Pase el extremo de 2 LED del arnés por arriba y
a través del orificio perforado en la parte trasera.
Enganche los LED en la barra de luces traseras y
colóquelos debajo de la jaula protectora
5. Jale cualquier exceso del largo del arnés y
colóquelo en la parte inferior de la carrocería
del vehículo y asegúrelo con los precintos de
plástico y las estructuras provistas. Coloque las
estructuras de los precintos plásticos como se
muestra
(L).
Nota: Utilice alcohol para limpiar la parte inferior
de la carrocería del vehículo antes de colocar las
estructuras de los precintos plásticos.
6. Conecte el arnés del cableado en el módulo
de iluminación de luces LED y vuelva a
instalar la
carrocería
(M).
7. Las luces
LED se
encenderán
cuando el
control de
velocidad
electrónico
esté
encendido.
L
17 mm (11/16”)
Arnés LED
(J).
(K).
H I
Precintos plásticos o estructura
6 mm (1/4”)
Techo interior trasero Techo interior delantero
11/16” (17mm) 1/4” (6mm)
Jaula protectora
K
VISTA SUPERIOR
Barra trasero
de luces LED
Luces LED
Instalación de la toma de corriente
Nota: Si el cableado de su control de velocidad electrónico (ESC) no está equipado con el conector macho de
2 pines (cable negro con conector rojo), debe instalar la toma de corriente incluido con este juego de luces led.
PRECAUCIÓN: RIESGO DE DAÑOS
Los cables vienen preinstalados
A LOS ACCESORIOS!
en la toma de corriente. Tenga en cuenta la polaridad y el color del cable.
Asegúrese de que la polaridad sea correcta durante la instalación en el
conector de alta tensión: rojo (+) (positivo),negro (-) (negativo).
Conector de
Durante la instalación, asegúrese
de que los terminales del conector de
alta tensión y de la toma de corriente
entren en contacto completamente.
Cableado del ESC
Toma de corriente
Sensor de temperatura/
voltaje (pieza n.° 6523,
se vende por separado)*
Cableado
del ESC
alta tensión
Toma de
corriente
Los colores de cables
no coinciden
Módulo de
iluminación
de luces LED
Cubierta
de la toma
de corriente
Cableado
del ESC
BCS de 2,6 x 8 mm
*El sistema de radio TQi es necesario para la funcionalidad. Visite Traxxas.com para obtener más información.
