Page 1
MODEL 5603
QUICK START GUIDE
Инструкция по запуску модели
INSTRUCCIONES PARA EL INICIO RÁPIDO
SCHNELLSTART-ANLEITUNG
Go Online to TRAXXAS.com/manuals to Download the Owner’s Manual in your Language
Посетите сайт TRAXXAS.com/manuals для того, чтобы скачать полную инструкцию.
Visite la página TRAXXAS.com/manuals para descargar el Manual del usuario en su idioma
Auf TRAXXAS.com/manuals können Sie eine Bedienungsanleitung in Ihrer Sprache downloaden
KC1643-R00 120913
TRAXXAS • 13
5603 Quickstart KC1643-R00.indd 13 9/14/12 4:55 PM
Page 2
SAFETY PRECAUTIONS
ТЕХНИКА БЕЗОПАСНОСТИ
All of us at Traxxas want you to safely enjoy your new model. Operate your model sensibly and with care,
and it will be exciting, safe, and fun for you and those around you. Failure to operate your model in a safe
and responsible manner may result in property damage and serious injury. The precautions outlined in this
manual should be strictly followed to help ensure safe operation. You alone must see that the instructions are
followed and the precautions are adhered to.
Important Points to Remember
• Your model is not intended for use on public roads or congested areas where its operation can conflict with
or disrupt pedestrian or vehicular traffic.
• Never, under any circumstances, operate the model in crowds of people. Your model is very fast and could
cause injury if allowed to collide with anyone.
• Because your model is controlled by radio, it is subject to radio interference from many sources that are
beyond your control. Since radio interference can cause momentary losses of radio control, always allow a
safety margin in all directions around the model in order to prevent collisions.
• The motor, battery, and speed control can become hot during use. Be careful to avoid getting burned.
• Don’t operate your model at night, or anytime your line of sight to the model may be obstructed or impaired
in any way.
• Most importantly, use good common sense at all times.
Speed Control
Your model’s electronic speed control (ESC) is an extremely powerful electronic device capable of delivering
high current. Please closely follow these precautions to prevent damage to the speed control or other
components.
• Disconnect the Battery: Always disconnect the battery or batteries from the speed control when not in use.
• Insulate the Wires: Always insulate exposed wiring with heat shrink tubing to prevent short circuits.
• Water and Electronics Do Not Mix: The speed control is waterproof for use in mud, snow, puddles, and other
wet conditions. Make certain the other components of your model are waterproof or have sufficient water
resistance before driving in wet conditions.
• Transmitter on First: Switch on your transmitter first before switching on the speed control to prevent
runaways and erratic performance.
• Do not remove the heat sinks from the ESC. Three heat sinks are factory-installed on the speed control and
must be used for maximum cooling and performance.
• Don’t Get Burned: The ESC and motor can become extremely hot during use, so be careful not to touch them
until they cool. Supply adequate airflow for cooling.
• Use the Factory-Installed Stock Connectors: Do not change the battery and motor connectors. Improper
wiring can cause fire or damage to the ESC. Please note that modified speed controls can be subject to a
rewiring fee when returned for service.
• No Reverse Voltage: The ESC is not protected against reverse polarity voltage.
• Do Not Let the Transistor Tabs Touch: Never allow the three separate transistor banks to touch each other or
any exposed metal. This will create a short circuit and damage the ESC.
• No Schottky Diodes: External Schottky diodes are not compatible with reversing speed controls. Using a
Schottky diode with your Traxxas speed control will damage the ESC and void the 30-day warranty.
• Always adhere to the minimum and maximum limitations of the speed control as stated in the specifications
table in the Owner’s Manual. If your ESC operates on two batteries, do not mix battery types and
capacities. Use the same voltage and capacity for both batteries. Using mismatched battery packs could
damage the batteries and electronic speed control.
Batteries and Battery Charging
Your model uses rechargeable batteries that must be handled with care for safety and long battery life. Make
sure to read and follow all instructions and precautions for charging and maintaining the batteries. It is your
responsibility to charge and care for the battery packs properly. In addition to your battery and charger
instructions, here are some more tips to keep in mind.
• Never leave batteries to charge unattended.
• Remove the battery from the model while charging.
• Always unplug the battery from the electronic speed control when the model is not in use and when it is
being stored or transported.
• Allow the battery pack to cool off between runs (before charging).
• Children should always have responsible adult supervision when charging and handling batteries.
• Do not use battery packs that have been damaged in any way.
• Do not use battery packs that have damaged wiring, exposed wiring, or a damaged connector as this may
create the risk of fire.
• Only use approved chargers for the included battery pack (such as the Traxxas EZ-Peak™ Charger, Part
#2930). Do not exceed the maximum charge rate of 4 amps.
• Do not short-circuit the battery pack. This may cause burns and severe damage to the battery pack and
create the risk of fire.
• Do not burn or puncture the batteries. Toxic materials could be released. If eye or skin contact occurs, flush
with water.
• Store the battery pack in a dry location, away from heat sources and direct sunlight.
• Nickel Metal Hydride batteries must be recycled or disposed of properly.
Recycling Your Traxxas Power Cell NiMH Battery
Traxxas strongly encourages you to recycle your Power Cell battery when it has reached the end of its useful
life. Do not throw your battery in the trash. All Power Cell battery packs display the RBRC (Rechargeable
Battery Recycling Corporation) icon, indicating they are recyclable. To find a recycling center near you, ask
your local hobby dealer or visit www.rbrc.org.
LiPo Batteries
Lithium Polymer (LiPo) batteries are becoming popular for use in R/C models due to their compact size, high
energy density, and high-current output. However, these types of batteries require special care and handling
procedures for long life and safe operation. Warning: LiPo batteries are intended only for advanced users
that are educated on the risks associated with LiPo battery use. Traxxas does not recommend that anyone
under the age of 14 use or handle LiPo battery packs without the supervision of a knowledgeable and
responsible adult.
Your model is able to use LiPo batteries. LiPo batteries have a minimum safe discharge voltage threshold
that should not be exceeded. The electronic speed control is equipped with built-in Low-Voltage Detection
that alerts the driver when LiPo batteries have reached their minimum voltage (discharge) threshold. It is the
driver’s responsibility to stop immediately to prevent the battery pack from being discharged below its
safe minimum threshold.
Low-Voltage Detection on the speed control is just one part of a comprehensive plan for safe LiPo battery use.
It is critical for you, the user, to follow all other instructions supplied by the battery manufacturer and the
charger manufacturer for proper charging, use, and storage of LiPo batteries. Make sure you understand
how to use your LiPo batteries. Be aware that Traxxas shall not be liable for any special, indirect, incidental,
or consequential damages arising out of the installation and/or use of LiPo batteries in Traxxas models. If
you have questions about LiPo battery usage, please consult with your local hobby dealer or contact the
battery manufacturer. As a reminder, all batteries should be recycled at the end of their useful life.
Компания Traxxas желает Ва м безопасного использования Ваш ей новой модели. Управляйте своей моделью
раз умно , и Вы и Ваши д рузь я получите радость от ее эксплуатации. Неосторожность и безответственное
использование модел и мо жет прив ести к травмам и ущер бу и муще ства . Св еден ия, кото рые написаны в этой
инструкции дол жны быт ь прочитаны и безукоснительно со блюд атьс я.
То что надо знать:
Ваша модель не предназначена для использования на дорогах общего пользования и в местах, где ее
•
эксплуатация может привести к конфликтам с пешеходами или нарушить движение транспорта.
•
Никогда и ни при каких обстоятельствах не используйте модель при скоплении людей. Ваша модель очень
быстрая, и столкновение с человеком может привести к травмам.
• Так как Ваш а модель управляется посредством радиосвязи, она может быть подвержена помехам, которые Вы
не м ожет е предвидеть. По мехи могут вызвать мгновенную потерю управления. Соблюдайте безопасное
расстояние, что бы и збежа ть столкновений.
•
Электродвигатель, аккумулятор и регулятор скорости могут сильно нагреваться. Будьте осторожны, чтобы не
обж ечьс я.
Не катайтесь на модели в темное время суток или в условиях плохой видимости.
•
Самое важное - придерживайтесь здравого смысла.
•
Регулятор скорости
Эле ктро нный регулятор скорости, установленный на моде ли - э то э лемен т си лово й электроники, способный
работать при бол ьших ток ах. Стро го с облю дайте нижеследующие меры предосторожности для того, что бы
не повредить электронику, установленную на мод ели.
•
Всегда отключайте аккумулятор, когда модель не используется.
Всегда изолируйте оголенные провода, чтобы избежать коротких замыканий.
•
Регулятор скорости защищен от воды и может использоваться во влажных условиях. Убедитесь что вся остальная
•
электроника имеет достаточную стойкость к воде, до того как эксплуатировать модель в условиях повышенной
влажности.
Сначала всегда включайте пульт, затем модель. Выключайте модель в обратной последовательности. Это является
•
защитой от непредсказуемого поведения мод ели.
Не снимайте радиаторы с регулятора скорости. Эти радиаторы установлены на заводе для наиболее эффективного
•
охл ажде ния.
Не обожгитесь. Электронный регулятор скорости и двигатель нагреваются до высоких температур.
•
Не прикасайтесь к ним пока они не остынут. Убедитесь в достато чности их охлаждения.
Используйте стандартные разъемы. Не переделывайте разъемы на аккумуляторе и электродвигателе. Неправильная
•
распайка мож ет привести к пожару и порче электроники. Доработанные р егуля торы скорости не подлежат
гарантийному ремонту.
Избегайте переполюсовки. Регулятор скорости не имеет защиты от неправильной полярности.
•
Никогда не касайтесь транзисторных выводов. Их замыкание пр иведе т к порче регулятора скорости.
•
НИКОГДА не используйте диод Шо тки с регуляторами Traxxas. Это вызовет отказ регулятора скорости и не
•
является гарантийным случаем.
Всегда соблюдайте минимальное и максимальное напряжение, указанные в спецификациях регулятора.
•
Если вы используете несколько аккумуляторов одновременно, то ВСЕГДА устанавливайте аккумуляторы с
одинаковой емк ость ю и напряжением. Ин аче Вы м ожете повредить аккумуляторы или рег улят ор
скорости.
Аккумуляторы и их зарядка.
Ваша модель использует аккумуляторы в качестве источника тока. Вы должны правильно эксплуатировать
аккумуляторы для того чт обы они долг о сохраняли св ои характеристики. Внимательно прочитайте инструкцию
и тех нику безопасности при использовании АКБ . Вы и толь ко Вы отвечаете з а без опас ност ь использования
аккумуляторов. Неск ольк о полезных советов:
Используйте штатное зарядное устройство для зарядки АКБ.
•
Никогда не оставляйте заряжаемые аккумуляторы без присмотра.
•
Снимите аккумулятор с модели перед зарядкой
•
ВСЕГДА отключайте аккумулятор от регулятора скорости, когда не используете модель.
•
Перед зарядкой дайте аккумулятору остыть (после заезда)
•
Дети должны использовать и заряжать аккумуляторы под присмотром взрослых.
•
НЕ ИСПОЛЬЗУЙТЕ поврежденные аккумуляторы.
•
НЕ ИСПОЛЬЗУЙТЕ аккумуляторы с поврежденными или оголенными проводами и разъемами. Это может привести к пожару.
•
Используйте только разрешенные зарядные устройства для комплектного аккумулятора.
(Например: TRA2930 Traxxas EZ-Peak Charger). Не превышайте ток заряда в 4А.
Не замыкайте аккумулятор. Это может привести к серьезным ожогам и/или к пожару.
•
Не сжигайте и не протыкайте аккумуляторы. Внутри элементов содержатся ядовитые материалы. Пр и попадании на
•
рук и ил и в глаза, промойте пораженные участки к ожи и обратитесь к врачу.
Храните аккумуляторы в сухом месте, вдали от источников тепла и прямых солнечных лучей.
•
Ni-MH аккумуляторы должны быть утилизированы в соответствии с действующ им законодательством.
•
Li-Po Аккумуляторы
Литий-Полимерные аккумуляторы становятся в се бо лее популярными ср еди моделистов из- за не боль шог о р азме ра,
высокой энергетической пло тнос ти и токоотдачи. О днак о, эти аккумуляторы треб уют спе циал ьно го о бсл ужив ания и
соблюдения особых мер предосторожности д ля длительной и б езоп асной эксплуатации.
Внимание: Li -Po аккумуляторы предназначе ны д ля использования Т ОЛЬК О продвинутыми пользователями, которые
ознакомлены с особенностями их эксплуатации. Traxxas не рекомендует использовать подобные аккумуляторы
лицам до 16 лет без присмотра взрослых, которые ознакомлены с мерами предосторожности.
Ваша модель может использовать Li-Po аккумуляторы. Подобные аккумуляторы имеют минимально допустимое
напряжение при раз ряде . Электронный регулятор скорости ос нащен в стро енно й за щито й от переразряда
аккумулятора, кот орая предупреждает пользователя о достижении минимально допустимого напряжения.
Вы должны немедленно прекратить использование модели при достижении минимального напряже-
ния.
Определение низкого напряжения на регуляторе скорости - это только один из факторов безопасного
использования Li- Po аккумулятора.Ва жно, чт обы Вы соблюдали рекомендации по э ксплу атац ии от пр оиз-
водителя Ваш их аккумуляторов и зарядных устройств в отношении зарядки, использования и хранения
аккумуляторов. НЕ ПЫТАЙТЕСЬ ЗАРЯЖАТЬ LI- PO АК КУМУ ЛЯТОР Ы ШТ АТНЫМ ЗАРЯДНИКОМ TRAXXAS.
Убедитесь, ч то В ы правильно поняли правила использования Li-Po аккумуляторов. Компания Traxxas не
несет ответственность за любые повреждения или ущерб, вызванные установкой и/или использованием Li -Po
аккумуляторов. Есл и у вас остались вопросы по использованию Li-Po батаре, обратитесь в магазин или
свяжитесь с производителем аккумуляторов. Напоминаем, что все батареи должны быть утилизированы
должным образом после окончания их срока службы.
•
Traxxas, 1100 Klein Road, Plano, Texas 75074 • Phone: 972-265-8000 • 1-888-TRAXXAS (U.S. Only) • Traxxas.com • E-mail: [email protected]
2 • TRAXXAS
5603 Quickstart KC1643-R00.indd 2 9/14/12 4:54 PM
Page 3

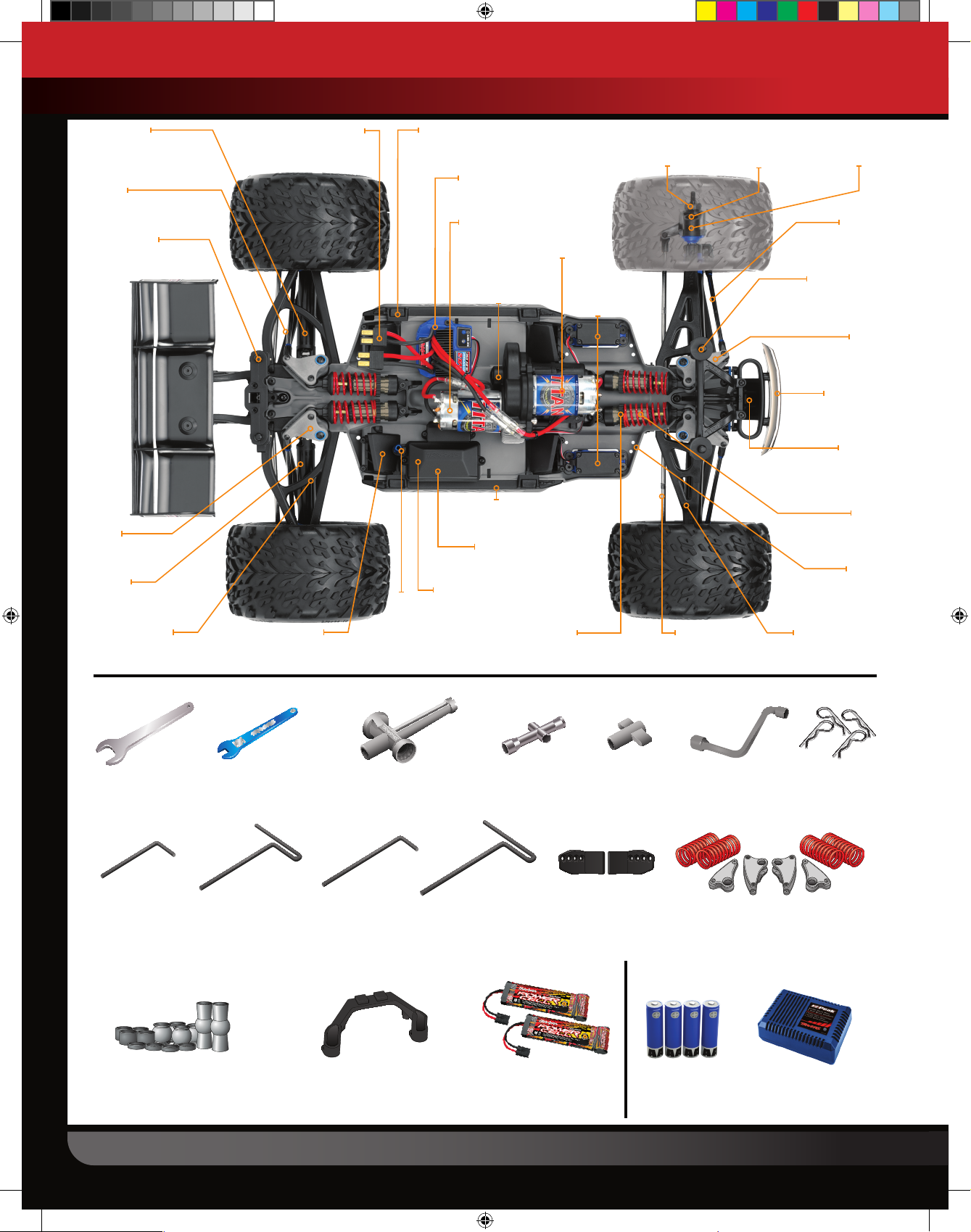

MODEL OVERVIEW Внешний вид модели DESCRIPCIÓN GENERAL DEL MODELO MODELLÜBERSICHT
Rear Half Shaft
Задняя полуось
Semi eje trasero
Hintere Halbwelle
Toe Link
Регулируемая тяга
Eje de suspensión
Spurstange
Rear Body Mount
Задние кузовные стойки
Montaje trasero de la carrocería
Karosseriehalter hinten
Rocker
Рокер
Balancín
Kipphebel
Push Rod
Толкатель
Varilla de empuje
Schubstange
Rear Suspension Arm
Задние рычаги подвески
Brazo de suspensión trasero
Hinterachsquerlenker
Traxxas High-Current Connector
Силовой разъём Traxxas
Conector de alta corriente de Traxxas
Traxxas Hochstrom-Anschluss
Battery Compartment Vent
Воздухозаборник для АКБ
Orificio del compartimiento de
baterías Batteriefachlüftung
Battery Door Release Tab
Фиксатор дверцы отсека АКБ
Lengüeta de liberación de la compuerta de la batería
Batteriefachentriegelung
Antenna Mount
Крепление антенны
Soporte de la antena
Antennenhalterung
Electronic Speed Control
Электронный регулятор скорости
Control de velocidad electrónico
Elektronischer Geschwindigkeitsregler
Motor
Двигатель
Motor
Motor
Slipper Clutch
Фрикционное сцепление
Embrague antirrebote
Rutschkupplung
Battery Compartment Door
Дверь отсека АКБ
Compuerta del compartimiento de baterías
Batteriefachabdeckung
LED Light Pipe
Светодиодный индикаторе
Tubo luminoso LED
LED-Beleuchtung
Receiver Box
Радиобокс
Receptor
Empfänger
Spring Pre-load Adjuster
Регулятор преднатяга пружины
Regulador de amortiguador de carga
previa Gefederter Vorspannungseinsteller
Transmission
Редуктор
Transmisión
Getriebe
Hex Hub
Колёсный шестигранник
Eje hexagonal
Sechskantnabe
Steering Servo
Рулевые сервомашинки
Servo de dirección
Lenkservo
Toe Link
Рулевая тяга
Eje de suspensión
Spurstange
Pivot Ball
Шаровая опора
Bola de pivote
Kugelgelenk
Montaje delantero de la carrocería
Brazo de suspensión delantero
Поворотный кулак
Soporte del eje
Varilla de empuje
Front Body Mount
Передние кузовные стойки
Karosseriehalter vorne
Front Bumper
Parachoques delantero
Vorderer Stoßfänger
Защита шасси
Placa delantera protectora
Амортизатор
Front Suspension Arm
Передний рычаг подвеские
Stoßdämpfer vorne
Axle Carrier
Achsträger
Push Rod
Толкатель
Schubstange
Rocker
Рокер
Balancín
Kipphebel
Бампер
Skid Plate
Kufenblech
Shock
Choque
Stoßdämpfer
Chassis
Шасси
Chasis
Karosserie
Supplied Tools and Equipment • Комплектный инструмент • Equipo y herramientas suministradas • Mitgeliefertes Werkzeug und Ausrüstung
Shock wrench
Ключ для амортизаторов
Llave del amortiguador
Stoßdämpferschlüssel
1.5mm “L” wrench
Шестигранный ключ 1.5мм
Llave Allen de 1.5 mm
1,5 mm Innensechskantschlüssel
5mm turnbuckle wrench
Ключ для тяг (5 мм)
Llave para ajustar tensores de 5 mm
5-mm Spannschraubenschlüssel
2.0mm “T” wrench
Шестигранный ключ 2 мм
Llave “T” de 2.0 mm
2,0 mm „T“-Schlüssel
Suspension multi-tool
Ключ для регулировки подвески
Herramientas múltiples de suspensión
Federungs-Multi-Werkzeug
3.0mm “L” wrench
Шестигранный ключ 3 мм
Llave Allen de 3.0 mm
3,0 mm Innensechskantschlüssel
4-way wrench
Крестовой ключ
Llave cruz
4-Weg-Schlüssel
2.5mm “T” wrench
Шестигранный ключ 2.5мм
Llave “T” de 2.5 mm
2,5 mm „T“-Schlüssel
Antenna nut wrench
Антенный ключ
Llave de tuercas para antena
Antennenschlüssel
Battery Retainers
Фиксаторы батареи
Retenedor de batería
Batteriehalter
Universal wrench
Торцевой ключ
Llave universal
Universalschlüssel
Long Travel rocker and spring set
Набор длинноходных рокеров и пружин
Juego de balancín y amortiguador de largo recorrido
Stoßdämpfer-/Federungsset mit langem Federweg
Body clips
Клипсы для кузова
Ganchos de carrocería
Clips
Required Equipment • Требуется докупить
Equipo requerido • Benötigte Ausrüstung
(#2930 TRX EZ-Peak™)
Suspension tuning shims and hollow balls
Регулировочный шайбы и шары
Cuñas de ajuste de suspensión y bolas huecas
Distanzscheiben und Hohlkugeln für das Fahrwerkstuning
Maximum Travel Steering Stop
Ограничитель угла поворота колёс
Tope de dirección de recorrido máximo
Maximaler Lenkausschlagsstop
Two 7-cell NiMH battery packs* 2
7и-элементных Ni-MH АКБ*
Dos baterías de 7 celdas de NiMH*
Zwei 7-Zellen-NiMH-Batterien*
4 AA alkaline batteries
4 батарейки АА
4 baterías alcalinas AA
4 AA Alkaline Batterien
NiMH battery charger
Зарядное устройство
Cargador de batería de NimH
Ladegerät für NiMH-Batterien
4 • TRAXXAS
5603 Quickstart KC1643-R00.indd 4 9/14/12 4:54 PM
*Battery and charger style are subject to change and may vary from images. *Аккумуляторы могут отличаться от представленных на изображении. *Los tipos de cargador y
batería están sujetos a cambio y pueden diferir de las imágenes. *Die Art der Batterien und des Ladegeräts kann jederzeit geändert werden und kann eventuell von den Fotos abweichen.
Page 4

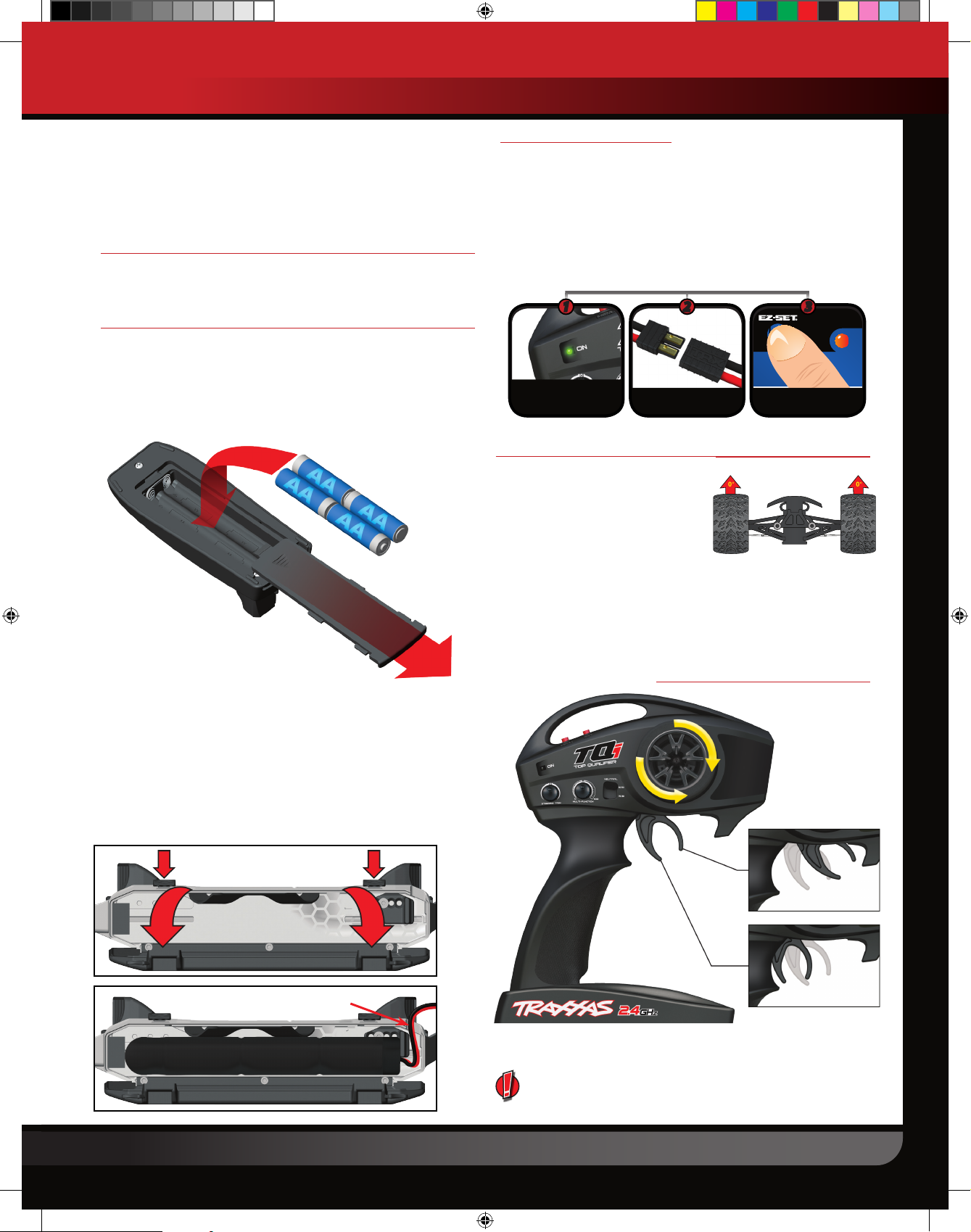

Инструкция по запуску
Эта инструкция покажет Вам необходимую последовательность
действий, чтобы подготовить модель к запуску. Полную
инструкцию Вы можете скачать по ссылке, указанной на
обложке, или отсканировав QR код. Обязательно прочитайте
полную инструкцию. Она расскажет о том, как правильно
использовать и обслуживать модель.
Ознакомьтесь с
мерами предосторожности
Для Вашей собственной безопасности следует помнить, что
безрассудство и неправильное использование модели могут
привести к травмам.
Подготовка модели
Зарядите аккумулятор
Для Вашей модели требует зарядное устройство для Ni-MH
аккумуляторов
Вставьте батарейки в передатчик
Вставьте 4 батарейки или аккумулятора типа АА в передатчик.
Включение модели
Включите передатчик.
Всегда включайте передатчик прежде, чем Вы включите
модель. На пульте управления будет светится светодиод.
Подключите силовой аккумулятор к регулятору скорости.
Соблюдайте полярность. Проверьте, что Вы вставили разъемы
до конца.
Включите модель.
Нажмите на кнопку EZ-Set на регуляторе скорости. Светодиод на
регуляторе станет светиться.
1
ВСЕГДА сначала
включайте пульт.
2
Подключите АКБ
3
Включите модель.
Предстартовая проверка
Проверка сервопривода.
Убедитесь, что колеса модели
поворачиваются соответственно
движениям руля на пульте
управления. Передние колеса
должны быть направлены прямо.
Если они слегка отклонены, то
скорректируйте это триммером
руля.
Проверьте дальность действия аппаратуры.
С помощью напарника проверьте управление на достаточном
удалении от аппаратуры и убедитесь в отсутствии помех.
Установка аккумуляторов на модель
Аккумуляторы должны быть полностью заряжены перед
установкой. Откройте отсек нажав на фиксаторы. Установите
аккумуляторы выведя провода назад.
Допустимые аккумуляторы:
•
Ni-MH (12-14 элементов)
Li-Po (4 элемента)
•
Активируйте защиту от переразряда аккумуляторов,
когда используете Li-PO АКБ.
Вывод для проводов
Управление моделью
T
O
U
R
N
E
Z
À
D
R
O
I
C
H
E
Нейтраль
T
E
Тормоз/Задний ход
T
O
U
R
N
E
Z
À
G
A
U
Обратите внимание: для того чтобы включить задний ход нажмите курок из нейтрального положения.
Если модель упёрлась в препятствие или застряла прекратите движение. Освободите модель перед тем как
продолжить езду. Не толкайте моделью предметы.
Газ
TRAXXAS • 7
5603 Quickstart KC1643-R00.indd 7 9/14/12 4:54 PM
Page 5
16.8V
ESC
WATERPROOF
16.8V
ESC
WATERPROOF
16.8V
ESC
WATERPROOF
16.8V
ESC
WATERPROOF
16.8V
ESC
WATERPROOF
16.8V
ESC
WATERPROOF
16.8V
ESC
WATERPROOF
16.8V
ESC
WATERPROOF
16.8V
ESC
WATERPROOF
16.8V
ESC
WATERPROOF
16.8V
ESC
WATERPROOF
16.8V
ESC
WATERPROOF
16.8V
ESC
WATERPROOF
16.8V
ESC
WATERPROOF
16.8V
ESC
WATERPROOF

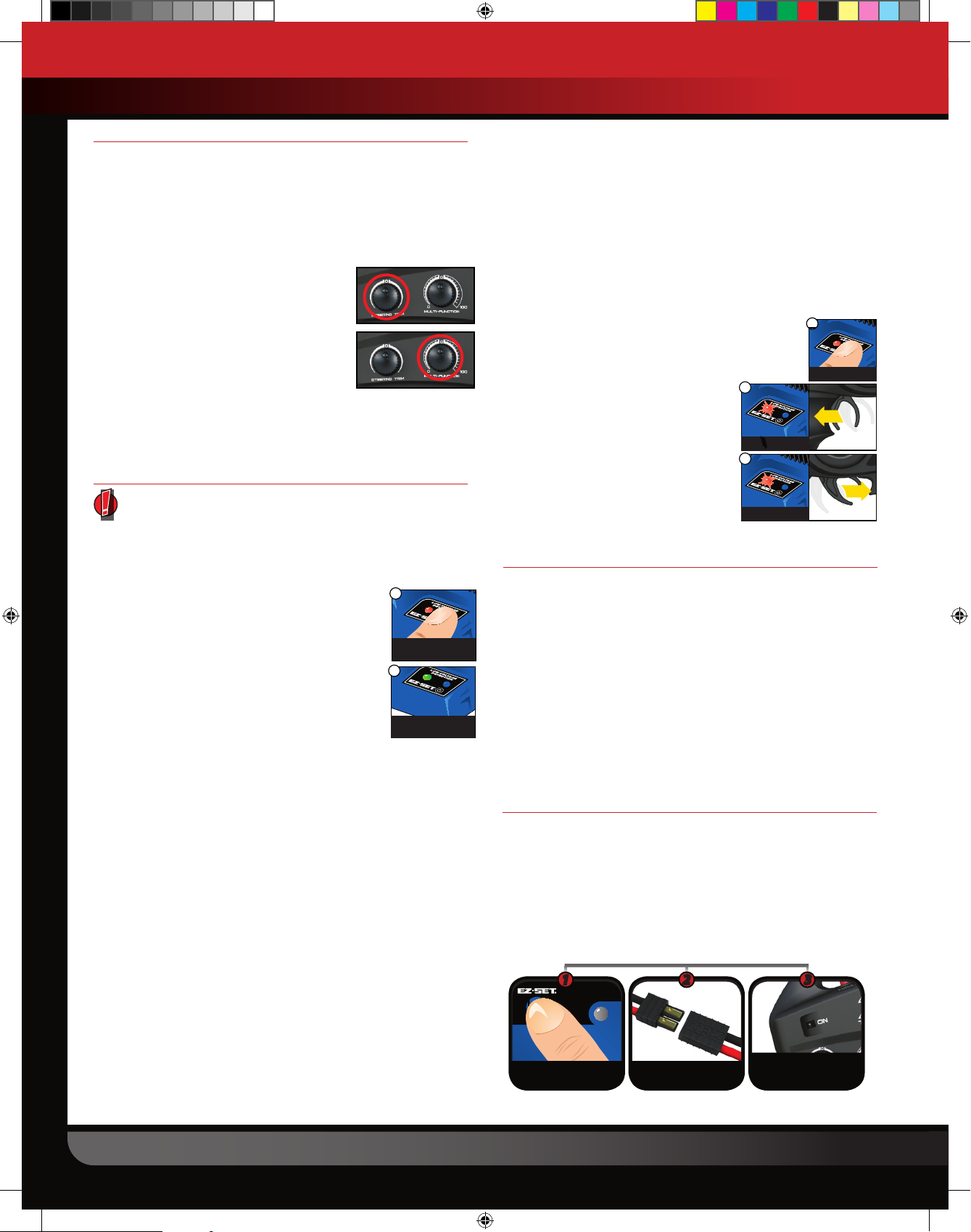

Инструкция по запуску
Настройки передатчика
Нейтральная точка газа.
Изначально курок установлен в положение 50/50. Это обеспечивает равный ход курка в обе стороны. Если Вы переставите
переключатель в положение 70/30, Вы увеличите ход газа и
сократите ход тормоза. Внимание: После изменения этой
настройки ОБЯЗАТЕЛЬНО перепрограммируйте регулятор
скорости.
Триммер руля.
Поверните ручку триммера, чтобы точно
выставить колеса в центр.
Многофункциональная ручка.
Поверните её для регулировки расходов руля.
Поворот по часовой стрелке делает руль
менее чувствительным. Ваш передатчик
имеет дополнительные настройки,
доступные с помощью кнопок SET и MENU.
Для дополнительной информации
обратитесь к полной версии инструкции.
Настройки электронного регулятора скорости
ВНИМАНИЕ: ПРИ ИСПОЛЬЗОВАНИИ Li-Po АКБ
Для того, чтобы избежать глубокого разряда аккумулятора,
защита от переразряда должна быть активирована. Если
индикатор на регуляторе скорости горит зеленым - защита
включена. Если индикатор горит красным - защита не активна.
Чтобы её включить, сделайте следующее:
Включите модель. Убедитесь, что
1.
светодиод светится красным.
2.
Светодиод потухнет, а затем засветится
зелёным. Также вы услышите нарастающий
звук от мотора.
Теперь защита от переразряда включена.
3.
Li-Po аккумуляторы предназначены для использования только
опытными моделистами, которые ознакомлены с мерами
предосторожности . Всегда используйте эти аккумуляторы с защитой
от переразряда.
Чтобы отключить защиту от переразряда - повторите шаги
описанные выше. Мотор пропищит 3 раза и светодиод
загорится красным.
Выбор режима газа: Спортивный, Гоночный и Тренировочный.
Подключите полностью заряженный аккумулятор к модели и
1.
включите передатчик.
Когда модель выключена, нажмите и держите кнопку EZ-Set
2.
до тех пор, когда светодиод станет зеленым, потом красным, а
затем замигает красным. Он будет мигать один раз, потом два
и три соответственно.
Одно мигание - режим "Спорт" 100% мощность вперёд и назад.
А
Красный светодиод:
Держите кнопку EZ-Set в течении 10 секунд.
B
Светодиод зелёный
сек.держите 10
Отпустите кнопку после того как регулятор скорости мигнул
3.
нужное количество раз. Если Вы пропустили нужный режим,
то продолжайте держать кнопку пока нужный режим не
повторится.
Светодиод мигнет, а затем загорится постоянно либо красным,
4.
либо зеленым цветом. Ваша модель готова к движению.
Калибровка регулятора скорости
Ваш регулятор скорости уже настроен на заводе. Если Вам необходимо повторить настройку - смотрите инструкцию ниже.
Подключите полностью заряженный аккумулятор к модели.
1.
Включите пульт. (газ должен быть в нейтрали)
2.
Нажмите и держите кнопку EZ-Set (А) при
3.
TERPROOF
C
A
выключенном регуляторе. Светодиод станет
зелёным, потом красным. Отпустите кнопку.
TERPROOF
4.
Когда светодиод мигнет красным один
B
Зел., потом кр.
раз, зажмите и держите газ.(В)
5.
нажмите тормоз до упора и держите его.
(С)
Когда светодиод мигнет зеленым 1 раз -
6.
Когда светодиод мигнет красным 2 раза,
TERPROOF
1 раз красный
C
программирование завершено.
Светодиод теперь будет постоянно
2 раза красный
светится красным или зеленым.
Эксплуатация во влажных условиях
На Вашей модели используются конструктивные решения, которые
обеспечивают серьёзную защиту электроники от воды. Следуют
понимать, что модель не предназначена для погружений в воду и не
является на 100% устойчивой к воде. Защищенной от воды является
только установленная электроника. Использование модели во влажных
условиях требует дополнительного обслуживания механических узлов.
Пожалуйста, скачайте и прочитайте полную инструкцию, где подробно
изложены все меры предосторожности и "подводные камни" с
которыми Вы можете столкнуться при эксплуатации во влажных
условиях. Полную инструкцию вы можете скачать по ссылке,
указанной на обложке, или отсканировав QR код.
Выключение модели
Выключите модель
Нажмите кнопку EZ-Set. Светодиод на регуляторе скорости
потухнет.
Отключите аккумулятор
НИКОГДА не храните модель с подключённым аккумулятором.
Выключите передатчик.
Всегда выключайте пульт последним, после того, как выключите
модель.
1
2
3
Два мигания - режим "Гоночный" Задний ход выключен.
модели на 50%. Этот режим предназначен для детей или
неопытных моделистов.
8 • TRAXXAS
5603 Quickstart KC1643-R00.indd 8 9/14/12 4:55 PM
Три мигания - режим "Тренировка" Ограничивает мощность
Выключите модель.
Отключите АКБ
ВСЕГДА
выключайте пульт
ПОСЛЕДНИМ!
Loading...
