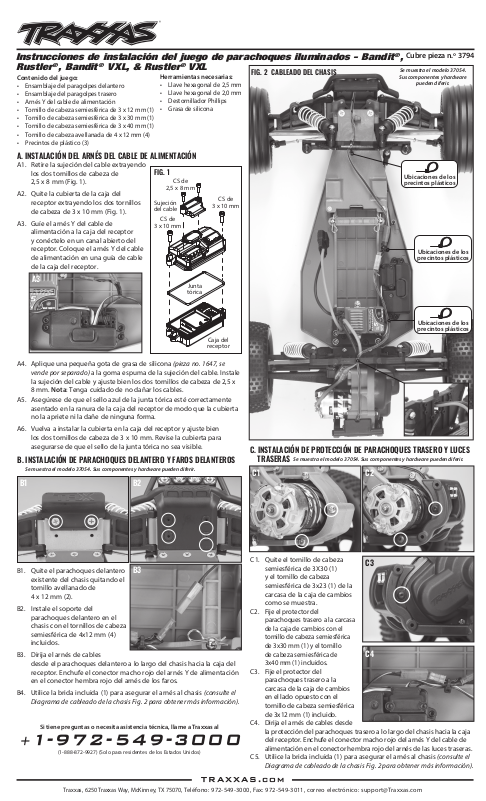

Instrucciones de instalación del juego de parachoques iluminados - Bandit®
Rustler®, Bandit
Contenido del juego:
• Ensamblaje del paragolpes delantero
• Ensamblaje del paragolpes trasero
• Arnés Y del cable de alimentación
• Tornillo de cabeza semiesférica de 3 x 12mm (1)
• Tornillo de cabeza semiesférica de 3 x 30mm (1)
• Tornillo de cabeza semiesférica de 3 x 40mm (1)
• Tornillo de cabeza avellanada de 4 x 12 mm (4)
• Precintos de plástico (3)
® VXL, & Rustler
Herramientas necesarias:
• Llave hexagonal de 2,5 mm
• Llave hexagonal de 2,0 mm
• Destornillador Phillips
• Grasa de silicona
®
VXL

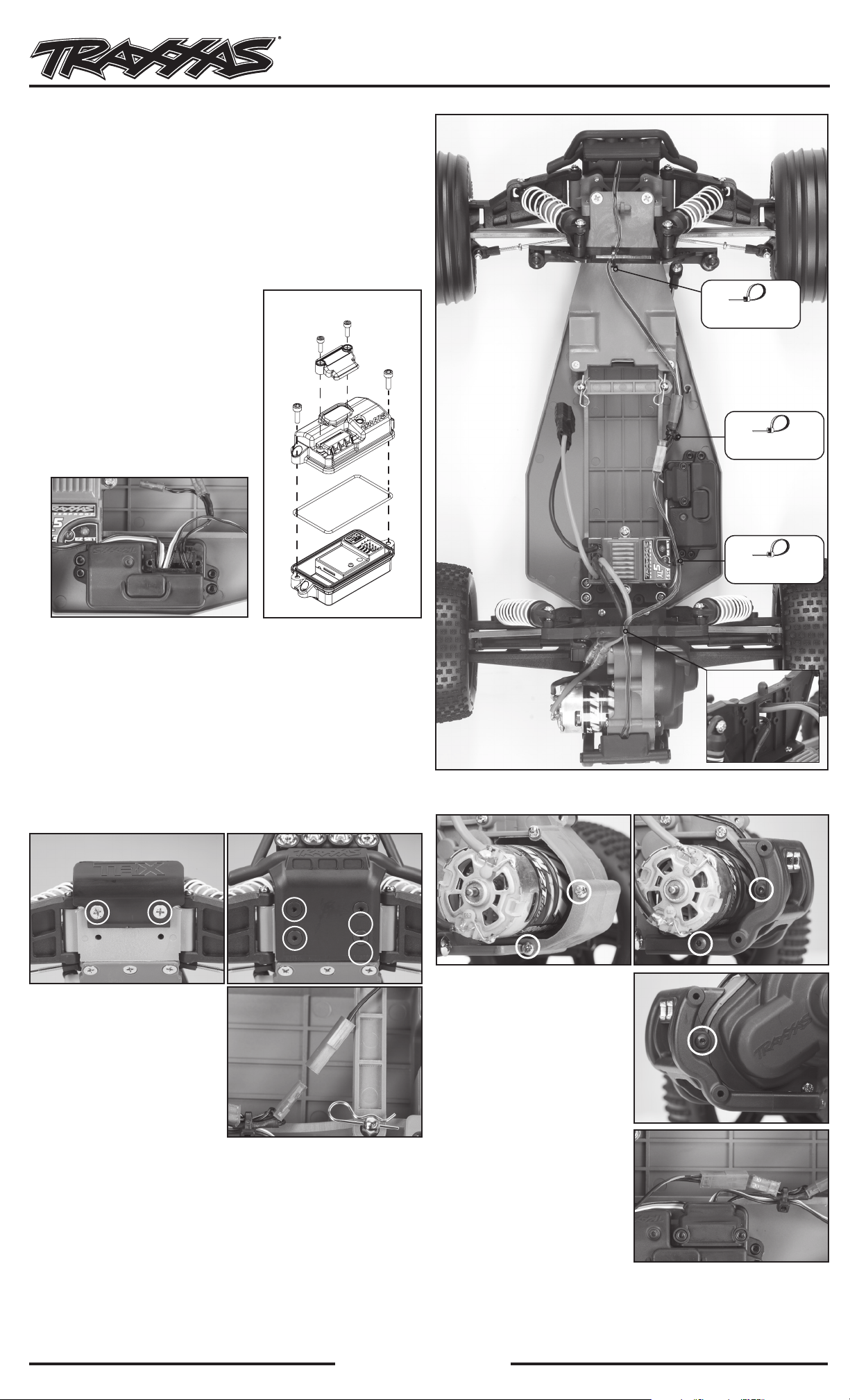

FIG. 2 CABLEADO DEL CHASIS
A. INSTALACIÓN DEL ARNÉS DEL CABLE DE ALIMENTACIÓN
A1. Retire la sujeción del cable extrayendo
los dos tornillos de cabeza de
2,5 x 8mm (Fig. 1).
A2. Quite la cubierta de la caja del
receptor extrayendo los dos tornillos
de cabeza de 3 x 10 mm (Fig. 1).
A3. Guíe el arnés Y del cable de
alimentación a la caja del receptor
y conéctelo en un canal abierto del
receptor. Coloque el arnés Y del cable
de alimentación en una guía de cable
de la caja del receptor.
A3
FIG. 1
CS de
2,5 x 8 mm
Sujeción
del cable
CS de
3 x 10 mm
CS de
3 x 10 mm
Junta
tórica
Cubre pieza n.º 3794
,
Se muestra el modelo 37054.
Sus componentes y hardware
pueden diferir.
Ubicaciones de los
precintos plásticos
Ubicaciones de los
precintos plásticos
Caja del
receptor
A4. Aplique una pequeña gota de grasa de silicona (pieza no. 1647, se
vende por separado) a la goma espuma de la sujeción del cable. Instale
la sujeción del cable y ajuste bien los dos tornillos de cabeza de 2,5 x
8mm. Nota: Tenga cuidado de no dañar los cables.
A5. Asegúrese de que el sello azul de la junta tórica esté correctamente
asentado en la ranura de la caja del receptor de modo que la cubierta
no la apriete ni la dañe de ninguna forma.
A6. Vuelva a instalar la cubierta en la caja del receptor y ajuste bien
los dos tornillos de cabeza de 3x10mm. Revise la cubierta para
asegurarse de que el sello de la junta tórica no sea visible.
B. INSTALACIÓN DE PARACHOQUES DELANTERO Y FAROS DELANTEROS
Se muestra el modelo 37054. Sus componentes y hardware pueden diferir.
B1
B2
Ubicaciones de los
precintos plásticos
C. INSTALACIÓN DE PROTECCIÓN DE PARACHOQUES TRASERO Y LUCES
TRASERAS
C1
Se muestra el modelo 37054. Sus componentes y hardware pueden diferir.
C2
B1. Quite el parachoques delantero
B3
existente del chasis quitando el
tornillo avellanado de
4 x 12mm (2).
B2. Instale el soporte del
parachoques delantero en el
chasis con el tornillos de cabeza
semiesférica de 4x12mm (4)
incluidos.
B3. Dirija el arnés de cables
desde el parachoques delantero a lo largo del chasis hacia la caja del
receptor. Enchufe el conector macho rojo del arnés Y de alimentación
en el conector hembra rojo del arnés de los faros.
B4. Utilice la brida incluida (1) para asegurar el arnés al chasis (consulte el
Diagrama de cableado de la chasis Fig. 2 para obtener más información).
Si tiene preguntas o necesita asistencia técnica, llame a Traxxas al
+ 1-972-549-3000
(1-888-872-9927) (Solo para residentes de los Estados Unidos)
TRAXXAS.com
Traxxas, 6250 Traxxas Way, McKinney, TX 75070,
Teléfono: 972-549-3000, Fax: 972-549-3011, correo electrónico: [email protected]
C1. Quite el tornillo de cabeza
semiesférica de 3X30 (1)
C3
y el tornillo de cabeza
semiesférica de 3x23 (1) de la
carcasa de la caja de cambios
como se muestra.
C2. Fije el protector del
parachoques trasero a la carcasa
de la caja de cambios con el
tornillo de cabeza semiesférica
de 3x30mm (1) y el tornillo
de cabeza semiesférica de
C4
3x40mm (1) incluidos.
C3. Fije el protector del
parachoques trasero a la
carcasa de la caja de cambios
en el lado opuesto con el
tornillo de cabeza semiesférica
de 3x12mm (1) incluido.
C4. Dirija el arnés de cables desde
la protección del parachoques trasero a lo largo del chasis hacia la caja
del receptor. Enchufe el conector macho rojo del arnés Y del cable de
alimentación en el conector hembra rojo del arnés de las luces traseras.
C5. Utilice la brida incluida (1) para asegurar el arnés al chasis (consulte el
Diagrama de cableado de la chasis Fig. 2 para obtener más información).
