Page 1
Contenido del juego:
• Conjunto de arnés de las luces LED de debajo
de la carrocería
• Soportes para luces LED (4)
• Arnés de alimentación LED
• Tornillos de cabeza avellanada de 2,5 x 10 mm
(CS) (8)
• Tornillos de cabeza plana de 3x10mm (FCS) (2)
• Divisor de arnés en Y
• Soportes de los precintos plásticos (4)
• Precintos plásticos (10)
Herramientas necesarias:
• Llave hexagonal de 2,5mm
• Llave hexagonal de 2,0mm
Requiere:
• 10998-COLOR
o 6588X
8545
Pasador
BCS de
3 x 6 mm
8545
Pin
BCS de
3 x 6 mm
BCS de
3 x 6 mm
8545
Pasador
1
8545
Pasador
BCS de
3 x 6 mm
3 x 6 mm
Retire los cuatro amortiguadores del chasis.
7 8
8545
Pasador
BCS de
3 x 6 mm
BCS de
3 x 6 mm
BCS de
3 x 6 mm
8545
Pasador
3 x 6 mm
BCS de
Fije los soportes inferiores de los cuatro amortiguadores a los brazos de la suspensión.
8545
Pasador

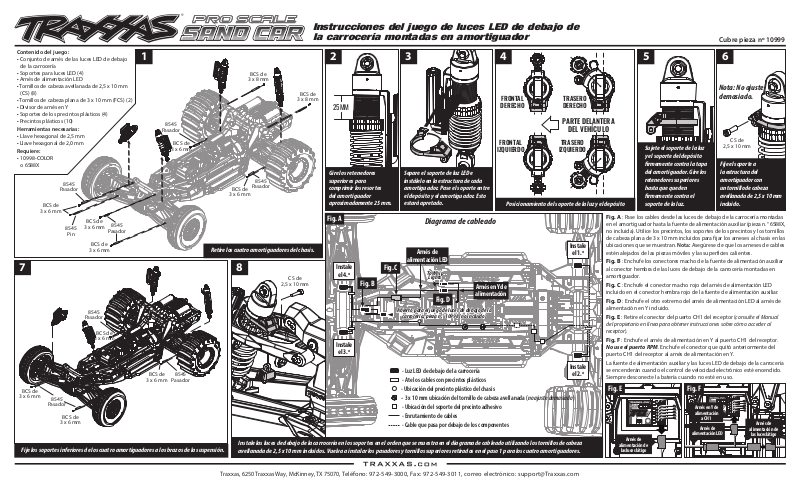

Instrucciones del juego de luces LED de debajo de
la carrocería montadas en amortiguador
3
BCS de
3 x 8 mm
BCS de
3 x 8 mm
2
25MM
Separe el soporte de luz LED e
instálelo en la estructura de cada
amortiguador. Pase el soporte entre
el depósito y el amortiguador. Esto
estará apretado.
Diagrama de cableado
BCS de
8545
Pasador
Gire los retenedores
superiores para
comprimir los resortes
del amortiguador
aproximadamente 25 mm.
Fig. A
Arnés de
alimentación LED
CS de
2,5 x 10 mm
Instale
el 4.º
Fig. B
Fig. C
Fig. D
Arnés en Y de
alimentación
Instale
el 3.º
- Luz LED de debajo de la carrocería
- Ate los cables con precintos plásticos
- Ubicación del precinto plástico del chasis
- 3 x 10 mm ubicación del tornillo de cabeza avellanada (no ajuste demasiado)
- Ubicación del soporte del precinto adhesivo
- Enrutamiento de cables
- Cable que pasa por debajo de los componentes
Instale las luces de debajo de la carrocería en los soportes en el orden que se muestra en el diagrama de cableado utilizando los tornillos de cabeza
avellanada de 2,5 x 10 mm incluidos. Vuelva a instalar los pasadores y tornillos superiores retirados en el paso 1 para los cuatro amortiguadores.
4
FRONTAL
DERECHO
FRONTAL
IZQUIERDO
Posicionamiento del soporte de la luz y el depósito
DERECHO
PARTE DELANTERA
TRASERO
IZQUIERDO
TRASERO
DEL VEHÍCULO
Instale
el 1.º
Instale
el 2.º
Cubre pieza nº 10999
5
6
Nota: No ajuste
demasiado.
CS de
Sujete el soporte de la luz
2,5 x 10 mm
y el soporte del depósito
rmemente contra la tapa
del amortiguador. Gire los
retenedores superiores
hasta que queden
rmemente contra el
soporte de la luz.
Fig. A :
Pase los cables desde las luces de debajo de la carrocería montadas
en el amortiguador hasta la fuente de alimentación auxiliar (pieza n.° 6588X,
no incluida). Utilice los precintos, los soportes de los precintos y los tornillos
de cabeza plana de 3 x 10 mm incluidos para fijar los arneses al chasis en las
ubicaciones que se muestran. Nota: Asegúrese de que los arneses de cables
estén alejados de las piezas móviles y las superficies calientes.
Fig. B :
Enchufe los conectores macho de la fuente de alimentación auxiliar
al conector hembra de las luces de debajo de la carrocería montadas en
amortiguador.
Fig. C :
Enchufe el conector macho rojo del arnés de alimentación LED
incluido en el conector hembra rojo de la fuente de alimentación auxiliar.
Fig. D :
Enchufe el otro extremo del arnés de alimentación LED al arnés de
alimentación en Y incluido.
Fig. E :
Retire el conector del puerto CH1 del receptor (consulte el Manual
del propietario en línea para obtener instrucciones sobre cómo acceder al
receptor).
Fig. F :
Enchufe el arnés de alimentación en Y al puerto CH1 del receptor.
No use el puerto RPM. Enchufe el conector que quitó anteriormente del
puerto CH1 del receptor al arnés de alimentación en Y.
La fuente de alimentación auxiliar y las luces LED de debajo de la carrocería
se encenderán cuando el control de velocidad electrónico esté encendido.
Siempre desconecte la batería cuando no esté en uso.
Fije el soporte a
la estructura del
amortiguador con
un tornillo de cabeza
avellanada de 2,5 x 10 mm
incluido.
Fig. E Fig. F
Arnés en Y de
alimentación
Arnés de
alimentación de
las luces látigo
a CH1
Arnés de
alimentación LED
Arnés de
alimentación de
las luces látigo
Traxxas, 6250 Traxxas Way, McKinney, TX 75070,
Teléfono: 972-549-3000, Fax: 972-549-3011, correo electrónico: [email protected]
