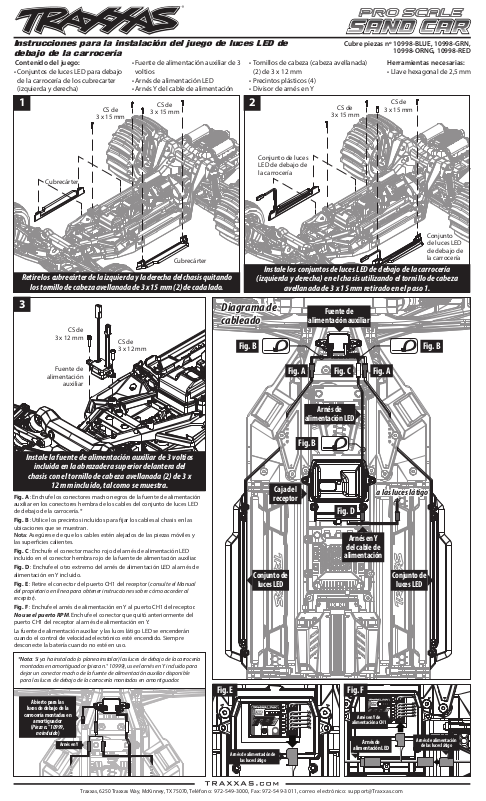

Instrucciones para la instalación del juego de luces LED de
debajo de la carrocería
Contenido del juego:
• Conjuntos de luces LED para debajo
de la carrocería de los cubrecarter
(izquierda y derecha)
1
Cubrecárter
CS de
3 x 15 mm
• Fuente de alimentación auxiliar de 3
voltios
• Arnés de alimentación LED
• Arnés Y del cable de alimentación
CS de
3 x 15 mm
Cubrecárter
• Tornillos de cabeza (cabeza avellanada)
(2) de 3 x 12 mm
• Precintos plásticos (4)
• Divisor de arnés en Y
2
Conjunto de luces
LED de debajo de
la carrocería

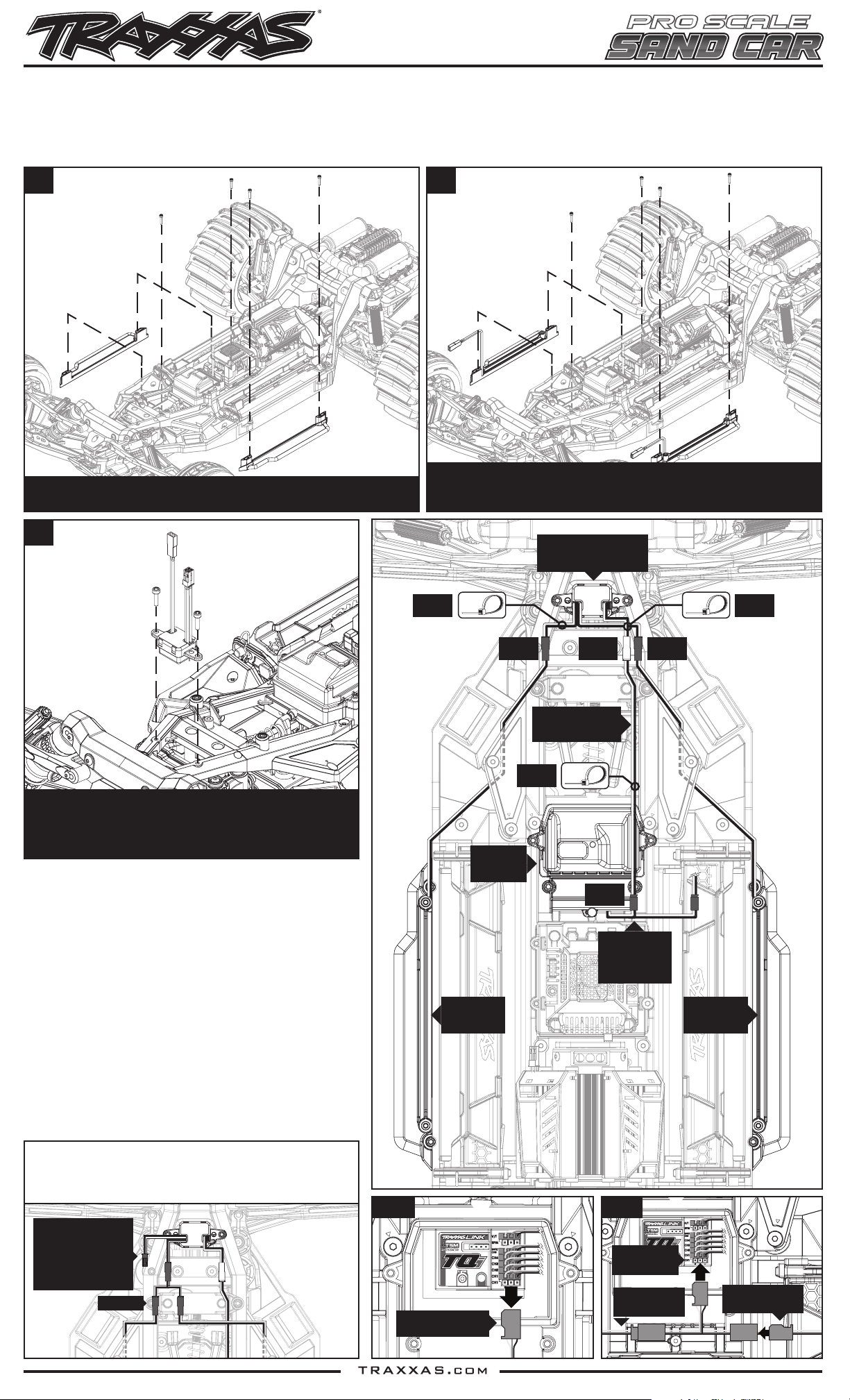

Instale los conjuntos de luces LED de debajo de la carrocería
Retire los cubrecárter de la izquierda y la derecha del chasis quitando
(izquierda y derecha) en el chasis utilizando el tornillo de cabeza
los tornillo de cabeza avellanada de 3 x 15 mm (2) de cada lado.
Cubre piezas nº 10998-BLUE, 10998-GRN,
CS de
3 x 15 mm
10998-ORNG, 10998-RED
Herramientas necesarias:
• Llave hexagonal de 2,5mm
CS de
3 x 15 mm
avellanada de 3 x 15 mm retirado en el paso 1.
Conjunto
de luces LED
de debajo de
la carrocería
3
CS de
3 x 12 mm
Fuente de
alimentación
auxiliar
Instale la fuente de alimentación auxiliar de 3 voltios
incluida en la abrazadera superior delantera del
chasis con el tornillo de cabeza avellanada (2) de 3 x
12 mm incluido, tal como se muestra.
Fig. A : Enchufe los conectores macho negros de la fuente de alimentación
auxiliar en los conectores hembra de los cables del conjunto de luces LED
de debajo de la carrocería.*
Fig. B : Utilice los precintos incluidos para fijar los cables al chasis en las
ubicaciones que se muestran.
Nota: Asegúrese de que los cables estén alejados de las piezas móviles y
las superficies calientes.
Fig. C : Enchufe el conector macho rojo del arnés de alimentación LED
incluido en el conector hembra rojo de la fuente de alimentación auxiliar.
Fig. D : Enchufe el otro extremo del arnés de alimentación LED al arnés de
alimentación en Y incluido.
Fig. E : Retire el conector del puerto CH1 del receptor (consulte el Manual
del propietario en línea para obtener instrucciones sobre cómo acceder al
receptor).
Fig. F : Enchufe el arnés de alimentación en Y al puerto CH1 del receptor.
No use el puerto RPM. Enchufe el conector que quitó anteriormente del
puerto CH1 del receptor al arnés de alimentación en Y.
La fuente de alimentación auxiliar y las luces látigo LED se encenderán
cuando el control de velocidad electrónico esté encendido. Siempre
desconecte la batería cuando no esté en uso.
*Nota: Si ya ha instalado (o planea instalar) las luces de debajo de la carrocería
montadas en amortiguador (pieza n.° 10999), use el arnés en Y incluido para
dejar un conector macho de la fuente de alimentación auxiliar disponible
para las luces de debajo de la carrocería montadas en amortiguador.
Abierto para las
luces de debajo de la
carrocería montadas en
amortiguador
(Pieza n.° 10999,
no incluido)
Arnés en Y
CS de
3 x 12 mm
Fuente de
alimentación auxiliar
Fig. B
Fig. A Fig. AFig. C
Arnés de
alimentación LED
Fig. B
Caja del
receptor
Fig. D
Arnés en Y
del cable de
alimentación
Conjunto de
luces LED
Fig. E Fig. F
Arnés en Y de
alimentación a CH1
Arnés de alimentación de
las luces látigo
alimentación LED
Arnés de
Conjunto de
luces LED
Arnés de alimentación
de las luces látigo
Fig. B
Traxxas, 6250 Traxxas Way, McKinney, TX 75070,
Teléfono: 972-549-3000, Fax: 972-549-3011, correo electrónico: [email protected]
