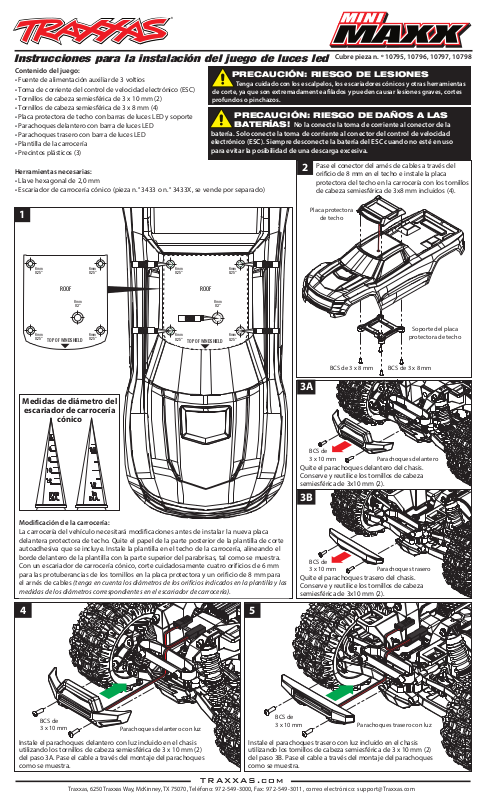

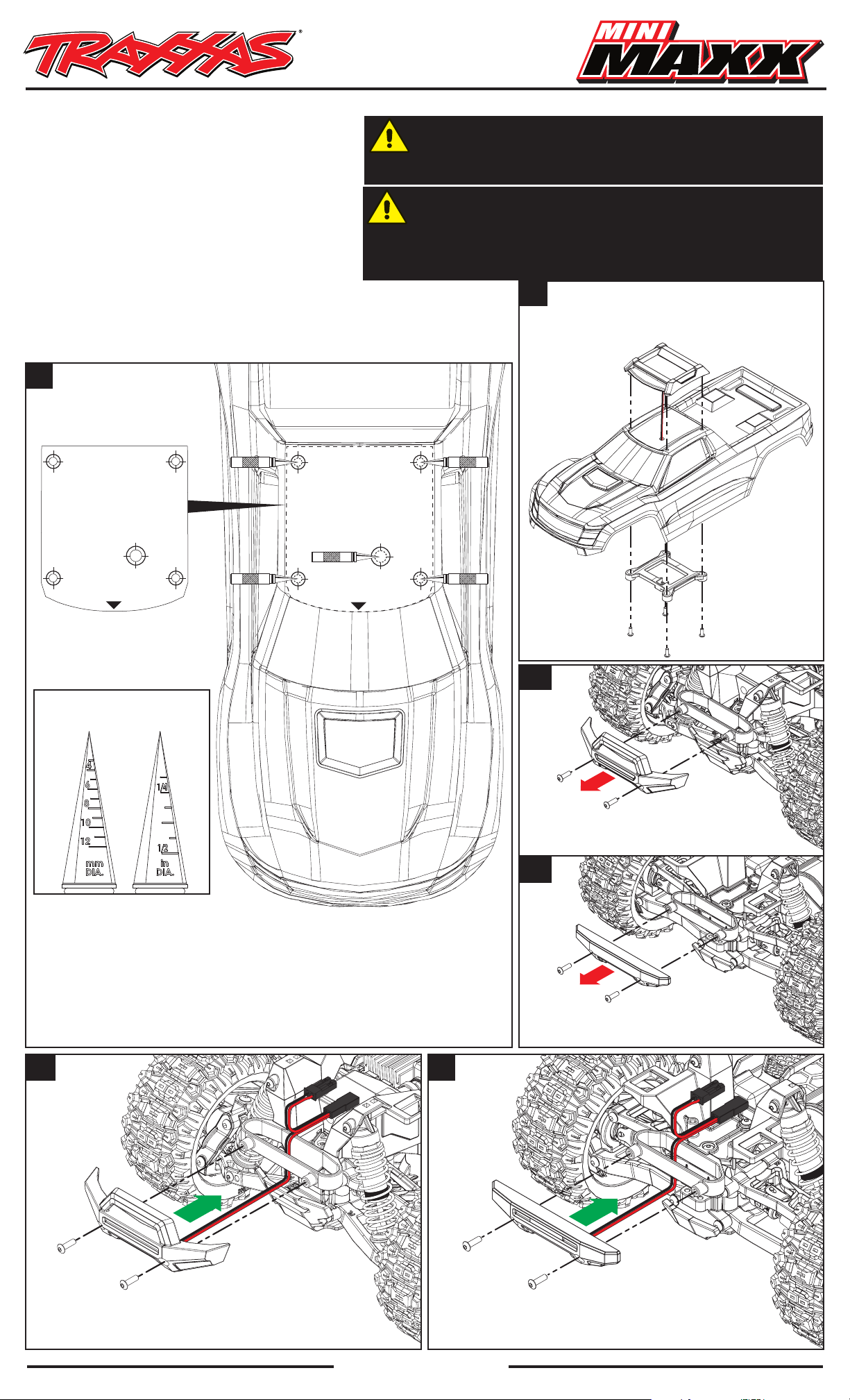

Instrucciones para la instalación del juego de luces led
Contenido del juego:
• Fuente de alimentación auxiliar de 3voltios
• Toma de corriente del control de velocidad electrónico (ESC)
• Tornillos de cabeza semiesférica de 3 x 10mm (2)
• Tornillos de cabeza semiesférica de 3x8mm (4)
• Placa protectora de techo con barras de luces LED y soporte
• Parachoques delantero con barra de luces LED
• Parachoques trasero con barra de luces LED
• Plantilla de la carrocería
• Precintos plásticos (3)
Herramientas necesarias:
• Llave hexagonal de 2,0mm
• Escariador de carrocería cónico (pieza n.° 3433 o n.° 3433X, se vende por separado)
PRECAUCIÓN: RIESGO DE LESIONES
Tenga cuidado con los escalpelos, los escariadores cónicos y otras herramientas
de corte, ya que son extremadamente alados y pueden causar lesiones graves, cortes
profundos o pinchazos.
PRECAUCIÓN: RIESGO DE DAÑOS A LAS
No la conecte la toma de corriente al conector de la
BATERÍAS!
batería. Solo conecte la toma de corriente al conector del control de velocidad
electrónico (ESC). Siempre desconecte la batería del ESC cuando no esté en uso
para evitar la posibilidad de una descarga excesiva.
Cubre pieza n. º 10795, 10796, 10797, 10798
Pase el conector del arnés de cables a través del
2
orificio de 8mm en el techo e instale la placa
protectora del techo en la carrocería con los tornillos
de cabeza semiesférica de 3x8mm incluidos (4).
1
8mm
0.3”
6mm
0.25”
6mm
0.25”
6mm
0.25”
ROOF
6mm
0.25”
TOP OF WINDSHIELD
Medidas de diámetro del
escariador de carrocería
cónico
6mm
0.25”
6mm
0.25”
TOP OF WINDSHIELD
ROOF
8mm
0.3”
6mm
0.25”
6mm
0.25”
Placa protectora
de techo
Soporte del placa
protectora de techo
BCS de 3 x 8 mmBCS de 3 x 8 mm
3A
Modificación de la carrocería:
La carrocería del vehículo necesitará modificaciones antes de instalar la nueva placa
delantera protectora de techo. Quite el papel de la parte posterior de la plantilla de corte
autoadhesiva que se incluye. Instale la plantilla en el techo de la carrocería, alineando el
borde delantero de la plantilla con la parte superior del parabrisas, tal como se muestra.
Con un escariador de carrocería cónico, corte cuidadosamente cuatro orificios de 6mm
para las protuberancias de los tornillos en la placa protectora y un orificio de 8mm para
el arnés de cables (tenga en cuenta los diámetros de los orificios indicados en la plantilla y las
medidas de los diámetros correspondientes en el escariador de carrocería).
4
5
BCS de
3 x 10 mm
Parachoques delantero
Quite el parachoques delantero del chasis.
Conserve y reutilice los tornillos de cabeza
semiesférica de 3x10mm (2).
3B
BCS de
3 x 10 mm
Quite el parachoques trasero del chasis.
Conserve y reutilice los tornillos de cabeza
semiesférica de 3x10mm (2).
Parachoques trasero
BCS de
3 x 10 mm
Parachoques delantero con luz
Instale el parachoques delantero con luz incluido en el chasis
utilizando los tornillos de cabeza semiesférica de 3 x 10mm (2)
del paso 3A. Pase el cable a través del montaje del parachoques
como se muestra.
Traxxas, 6250 Traxxas Way, McKinney, TX 75070, Teléfono: 972-549-3000, Fax: 972-549-3011, correo electrónico: [email protected]
BCS de
3 x 10 mm
Instale el parachoques trasero con luz incluido en el chasis
utilizando los tornillos de cabeza semiesférica de 3 x 10mm (2)
del paso 3B. Pase el cable a través del montaje del parachoques
como se muestra.
TRAXXAS.com
Parachoques trasero con luz
Page 2

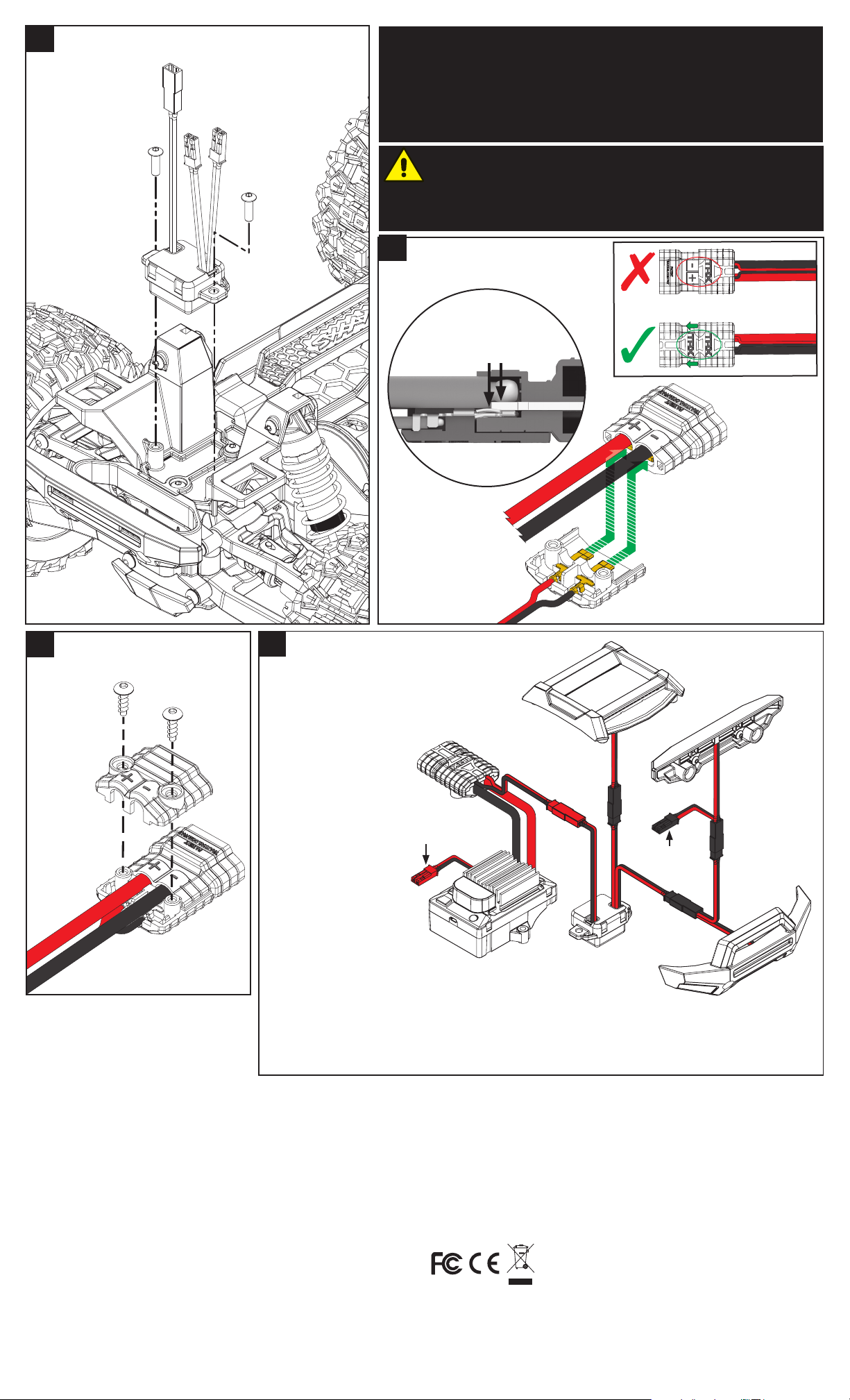

Instale la fuente de alimentación auxiliar en el chasis.
6
¡Nota Importante! Utilice la toma de corriente incluida como fuente directa
de batería para la fuente de alimentación auxiliar. No lo conecte a la salida de
alimentación del accesorio BEC del control de velocidad electrónico (ESC) (si está
incluido). La conexión de accesorios de carga alta a la fuente de alimentación
cuando se conecta a la salida de alimentación en un ESC podría sobrecargar el
circuito BEC del control de velocidad. Esto podría provocar que el control de velocidad pase al modo de protección térmica o podría dañar el control de velocidad.
BCS de 3 x 10 mm
Fuente de
alimentación
auxiliar
BCS de 3 x 10 mm
PRECAUCIÓN: RIESGO DE DAÑOS A LOS
Los cables vienen preinstalados en la toma de
corriente. Tenga en cuenta la polaridad y el color del cable. Asegúrese de que la
polaridad sea correcta durante la instalación en el conector de alta tensión: rojo
(+) (positivo),negro (-) (negativo).
7
ACCESORIOS!
Instale la toma de corriente en el
conector de alta tensión del control
de velocidad (ESC).
Los colores de cables no coinciden
Durante la instalación, asegúrese de
que los terminales del conector de
alta tensión y de la toma de corriente
entren en contacto completamente.
Cableado del ESC
Toma de corriente
Conector de
alta tensión
Cableado
del ESC
Instale la cubierta en la toma de
8
corriente.
BCS de 2.6 x 8 mm
(autorroscante)
Cubierta de la
toma de corriente
Cableado
del ESC
Toma de corriente
del ESC
9
Diagrama de cableado
Dirija el arnés de cables desde
el parachoques delantero
hasta la fuente de alimentación
auxiliar. Use los precintos
plásticos (3) incluidos para
asegurar el arnés.
Nota: Asegúrese
de que el arnés de cables
esté alejado de las piezas
óviles y las superficies
calientes.
Enchufe los conectores
macho negros de la fuente
de alimentación auxiliar
en los conectores hembra
negros de los arneses de
cables del parachoques
delantero y de la placa
protectora del techo.
Conecte el conector macho
negro adicional del parachoques
delantero en el conector hembra
negro del arnés de cables de
parachoques trasero.
Enchufe el conector macho rojo de la toma de corriente en el conector hembra rojo de la fuente de alimentación
auxiliar. La fuente de alimentación auxiliar y las luces LED se encenderán cuando haya una batería conectada.
Siempre desconecte la batería cuando no esté en uso.
Conector de alta
tensión con toma de
corriente instalada
No utilizar para
este accesorio
Control de
velocidad
Fuente de
alimentación auxiliar
Placa protectora de techo
Parachoques
trasero con luz
No utilizar para
este accesorio
Parachoques
delantero
con luz
Información de la garantía
La garantía de los componentes electrónicos Traxxas incluye la
ausencia de defectos en los materiales y la mano de obra durante
un período de 30 días a partir de la fecha de compra.
Limitaciones: Cualquier y toda garantía no cubre el reemplazo
de piezas y componentes dañados por abuso, negligencia, uso
irrazonable o inadecuado, colisión, agua o humedad excesiva,
químicos, mantenimiento poco frecuente o inadecuado, accidente,
alteración o modificación no autorizados u otros elementos
considerados consumibles. Traxxas no cubrirá los gastos de envío
o transporte del componente defectuoso desde su localidad hasta
nuestra empresa.
Garantía de por vida para el sistema electrónico de Traxxas
Una vez vencido el plazo de la garantía, Traxxas reparará los
componentes electrónicos por una tarifa plana. Visite Traxxas.com/
support para obtener los costos de garantía actuales y gastos.
Las reparaciones cubiertas están limitadas a los componentes
no mecánicos que NO se sometieron a abuso, mala utilización o
negligencia. Los productos dañados por abuso intencional, mala
utilización o negligencia pueden estar sujetos a cargos adicionales.
La responsabilidad de Traxxas en ningún caso excederá el precio
real de compra de este producto. Para su reposición, el producto
debe ser devuelto en condición de nuevo, con su embalaje y recibo
de compra desglosado.
Este dispositivo cumple con las normas descritas en la
Parte 15 de la FCC y con las normas canadienses RRS210 de Industry Canada, las cuales están sujetas a las
siguientes condiciones: 1) Este dispositivo no puede
causar interferencias dañinas y 2) este dispositivo
debe aceptar cualquier interferencia recibida, incluidas
interferencias que puedan causar un funcionamiento
no deseado.
