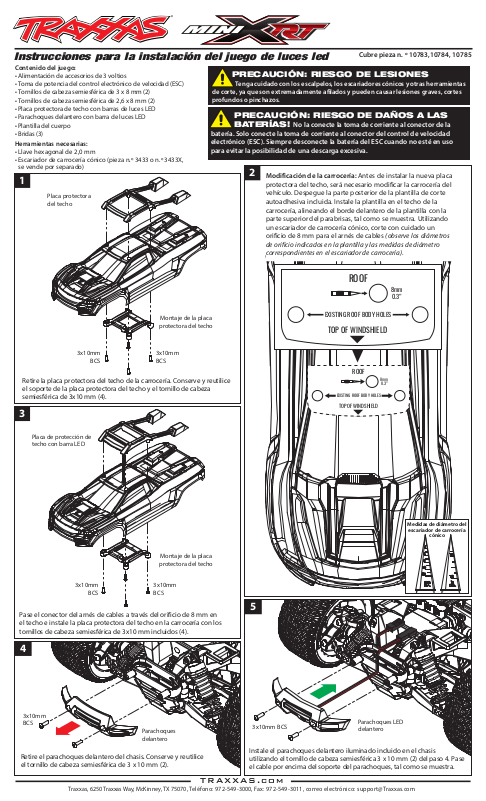

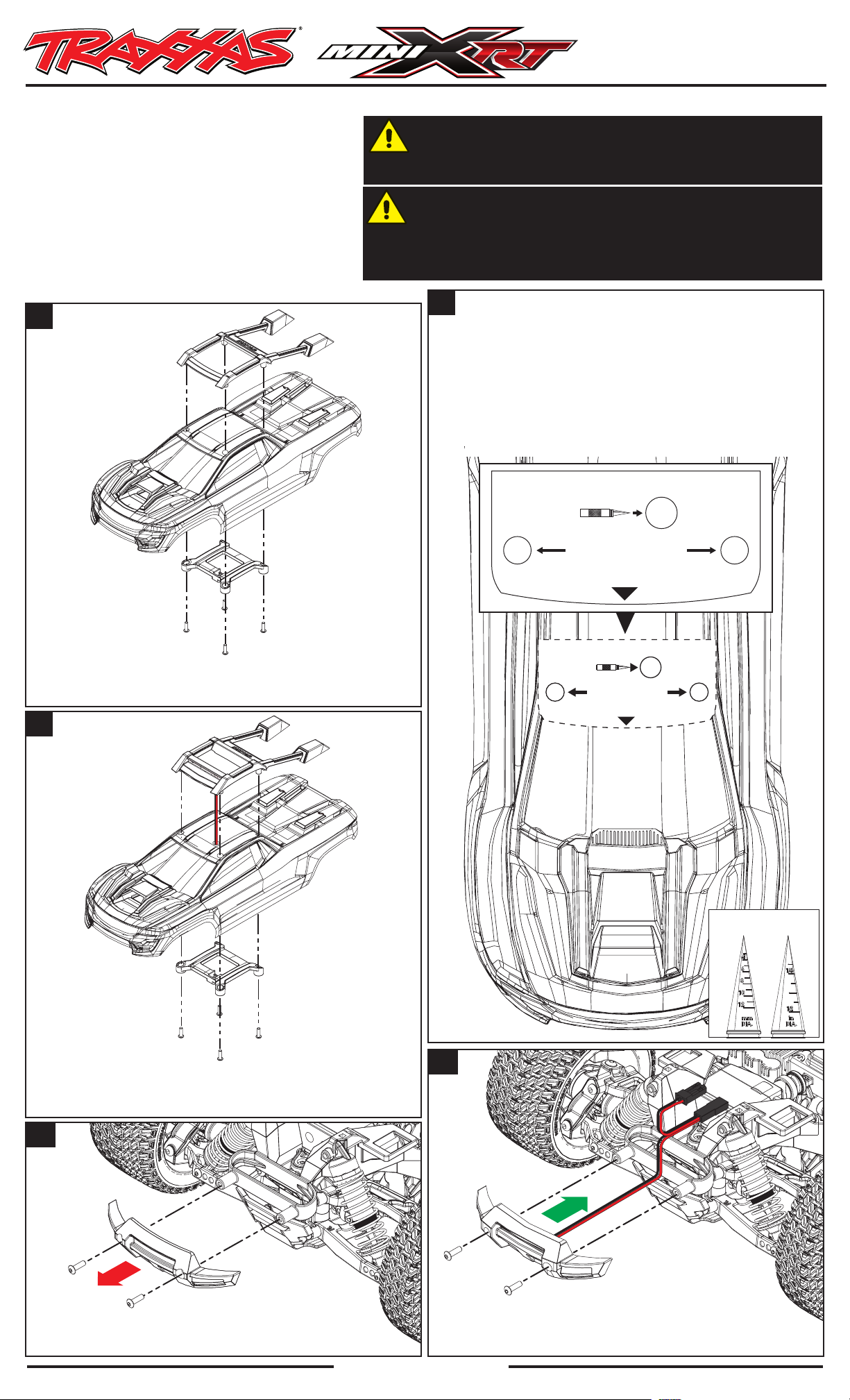

Instrucciones para la instalación del juego de luces led
Contenido del juego:
• Alimentación de accesorios de 3 voltios
• Toma de potencia del control electrónico de velocidad (ESC)
• Tornillos de cabeza semiesférica de 3 x 8 mm (2)
• Tornillos de cabeza semiesférica de 2,6 x 8 mm (2)
• Placa protectora de techo con barras de luces LED
• Parachoques delantero con barra de luces LED
• Plantilla del cuerpo
• Bridas (3)
Herramientas necesarias:
• Llave hexagonal de 2,0 mm
• Escariador de carrocería cónico (pieza n.º 3433 o n.º 3433X,
se vende por separado)
PRECAUCIÓN: RIESGO DE LESIONES
Tenga cuidado con los escalpelos, los escariadores cónicos y otras herramientas
de corte, ya que son extremadamente alados y pueden causar lesiones graves, cortes
profundos o pinchazos.
PRECAUCIÓN: RIESGO DE DAÑOS A LAS
No la conecte la toma de corriente al conector de la
BATERÍAS!
batería. Solo conecte la toma de corriente al conector del control de velocidad
electrónico (ESC). Siempre desconecte la batería del ESC cuando no esté en uso
para evitar la posibilidad de una descarga excesiva.
2
1
Placa protectora
del techo
Cubre pieza n. º 10783,10784, 10785
Modificación de la carrocería: Antes de instalar la nueva placa
protectora del techo, será necesario modificar la carrocería del
vehículo. Despegue la parte posterior de la plantilla de corte
autoadhesiva incluida. Instale la plantilla en el techo de la
carrocería, alineando el borde delantero de la plantilla con la
parte superior del parabrisas, tal como se muestra. Utilizando
un escariador de carrocería cónico, corte con cuidado un
orificio de 8 mm para el arnés de cables (observe los diámetros
de orificio indicados en la plantilla y las medidas de diámetro
correspondientes en el escariador de carrocería).
ROOF
8mm
0.3”
Montaje de la placa
protectora del techo
3x10mm
BCS
3x10mm
BCS
Retire la placa protectora del techo de la carrocería. Conserve y reutilice
el soporte de la placa protectora del techo y el tornillo de cabeza
semiesférica de 3x10 mm (4).
3
Placa de protección de
techo con barra LED
EXISTING ROOF BODY HOLES
TOP OF WINDSHIELD
ROOF
EXISTING ROOF BODY HOLES
TOP OF WINDSHIELD
8mm
0.3”
Medidas de diámetro del
escariador de carrocería
cónico
Montaje de la placa
protectora del techo
3x10mm
BCS
3x10mm
BCS
Pase el conector del arnés de cables a través del orificio de 8mm en
el techo e instale la placa protectora del techo en la carrocería con los
tornillos de cabeza semiesférica de 3x10mm incluidos (4).
4
3x10mm
BCS
Retire el parachoques delantero del chasis. Conserve y reutilice
el tornillo de cabeza semiesférica de 3 x 10 mm (2).
Traxxas, 6250 Traxxas Way, McKinney, TX 75070, Teléfono: 972-549-3000, Fax: 972-549-3011, correo electrónico: [email protected]
Parachoques
delantero
TRAXXAS.com
5
3x10mm BCS
Instale el parachoques delantero iluminado incluido en el chasis
utilizando el tornillo de cabeza semiesférica 3 x 10 mm (2) del paso 4. Pase
el cable por encima del soporte del parachoques, tal como se muestra.
Parachoques LED
delantero
Page 2

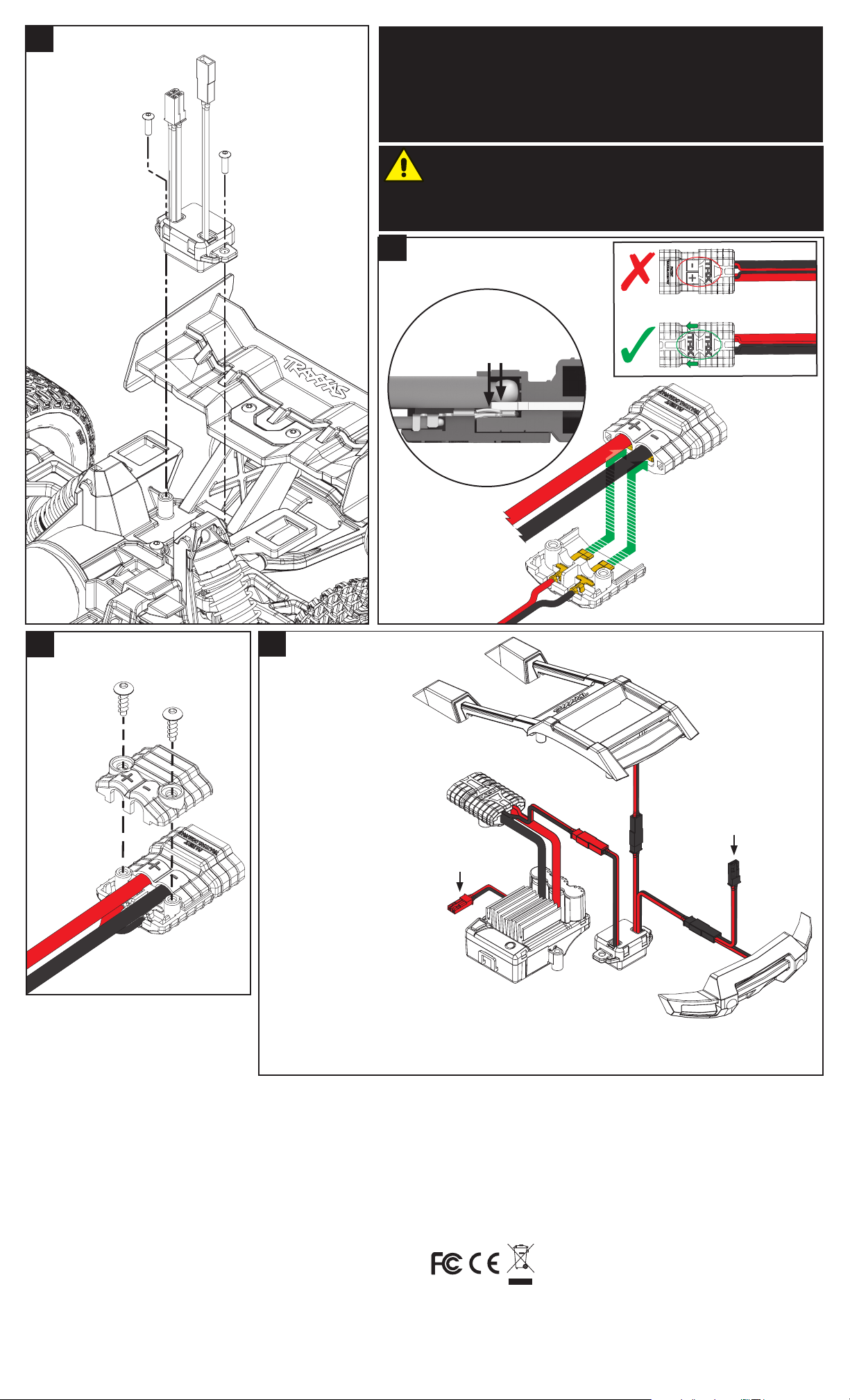

Instale la fuente de alimentación accesoria en el chasis.
6
3x8mm BCS
¡Nota Importante! Utilice la toma de corriente incluida como fuente directa
de batería para la fuente de alimentación auxiliar. No lo conecte a la salida de
alimentación del accesorio BEC del control de velocidad electrónico (ESC) (si está
incluido). La conexión de accesorios de carga alta a la fuente de alimentación
cuando se conecta a la salida de alimentación en un ESC podría sobrecargar el
circuito BEC del control de velocidad. Esto podría provocar que el control de velocidad pase al modo de protección térmica o podría dañar el control de velocidad.
Fuente de
alimentación
accesoria
3x8mm BCS
PRECAUCIÓN: RIESGO DE DAÑOS A LOS
Los cables vienen preinstalados en la toma de
corriente. Tenga en cuenta la polaridad y el color del cable. Asegúrese de que la
polaridad sea correcta durante la instalación en el conector de alta tensión: rojo
(+) (positivo),negro (-) (negativo).
7
ACCESORIOS!
Instale la toma de corriente en el
conector de alta tensión del control
de velocidad (ESC).
Los colores de cables no coinciden
Durante la instalación, asegúrese de
que los terminales del conector de
alta tensión y de la toma de corriente
entren en contacto completamente.
Cableado del ESC
Toma de corriente
Conector de
alta tensión
Cableado
del ESC
Instale la cubierta en la toma de
8
corriente.
BCS de 2.6 x 8 mm
(autorroscante)
Cubierta de la
toma de corriente
Cableado
del ESC
Toma de corriente
del ESC
9
Diagrama de cableado
Tienda el arnés de cables
desde el parachoques
delantero hasta la
fuente de alimentación
de accesorios. Utilice
las bridas (3) incluidas
para fijar el arnés. Nota:
Asegúrese de que el
arnés de cables se
mantiene alejado de
cualquier pieza móvil o
superficie caliente.
Enchufe los conectores
macho negros de la
fuente de alimentación
de accesorios en los
conectores hembra
negros de los arneses de
cables del parachoques
delantero y de la placa
protectora del techo.
Enchufe el conector
macho rojo de la toma de
corriente en el conector
hembra rojo de la
fuente de alimentación
accesoria. La fuente de alimentación accesoria y las luces LED se encenderán cuando se conecte una batería.
Desconecte siempre la batería cuando no la utilice.
Conector de alta corriente con
toma de corriente instalada
No utilizar para
este accesorio
Control electrónico
de velocidad
Fuente de
alimentación
accesoria
Placa de protección de
techo con barra LED
No utilizar para
este accesorio
Parachoques
LED delantero
Información de la garantía
La garantía de los componentes electrónicos Traxxas incluye la
ausencia de defectos en los materiales y la mano de obra durante
un período de 30 días a partir de la fecha de compra.
Limitaciones: Cualquier y toda garantía no cubre el reemplazo
de piezas y componentes dañados por abuso, negligencia, uso
irrazonable o inadecuado, colisión, agua o humedad excesiva,
químicos, mantenimiento poco frecuente o inadecuado, accidente,
alteración o modificación no autorizados u otros elementos
considerados consumibles. Traxxas no cubrirá los gastos de envío
o transporte del componente defectuoso desde su localidad hasta
nuestra empresa.
Garantía de por vida para el sistema electrónico de Traxxas
Una vez vencido el plazo de la garantía, Traxxas reparará los
componentes electrónicos por una tarifa plana. Visite Traxxas.com/
support para obtener los costos de garantía actuales y gastos.
Las reparaciones cubiertas están limitadas a los componentes
no mecánicos que NO se sometieron a abuso, mala utilización o
negligencia. Los productos dañados por abuso intencional, mala
utilización o negligencia pueden estar sujetos a cargos adicionales.
La responsabilidad de Traxxas en ningún caso excederá el precio
real de compra de este producto. Para su reposición, el producto
debe ser devuelto en condición de nuevo, con su embalaje y recibo
de compra desglosado.
Este dispositivo cumple con las normas descritas en la
Parte 15 de la FCC y con las normas canadienses RRS210 de Industry Canada, las cuales están sujetas a las
siguientes condiciones: 1) Este dispositivo no puede
causar interferencias dañinas y 2) este dispositivo
debe aceptar cualquier interferencia recibida, incluidas
interferencias que puedan causar un funcionamiento
no deseado.
