TRAPP Master 500L, Master 800, Master 700, Master 600 Instruction Manual

Manual de Instruções

Aparadores e Cortadores
de Grama Elétricos

Manual de Instrucciones

Podaderas y
Cortacésped Eléctricos

Aparador Master 500L
Aparador Master 600
Cortador Master 700
Cortador Master 800

Instructions Manual

Electrical Trimmers
and Lawn Mowers

Aparador Master 500L
Aparador Master 600
Cortador Master 700
Cortador Master 800

Podaderas Master 500L
Podaderas Master 600
Cortacésped Master 700
Cortacésped Master 800

Podaderas Master 500L
Podaderas Master 600
Cortacésped Master 700
Cortacésped Master 800

Master 500L Trimmer
Master 600 Trimmer
Master 700 Lawn Mower
Master 800 Lawn Mower

Master 500L Trimmer
Master 600 Trimmer
Master 700 Lawn Mower
Master 800 Lawn Mower

Português

1

Español

11

English

21

Aparador

Podadera

Trimmer
Master 500L

Aparador

Podadera

Trimmer
Master 600

Cortador

Cortacésped

Lawn Mower
Master 700

Cortador

Cortacésped

Lawn Mower
Master 800

PORTUGUÊS

1

Recomendações Importantes

Quando utilizar o aparador ou cortador de
grama, siga sempre as precauções básicas de
segurança para reduzir os riscos de incêndio,
choque elétrico e acidentes, incluindo os
descritos a seguir:

✔ Antes de ligar o aparador ou cortador de

grama - Certifique-se de que a tensão da
rede elétrica (110/127V ou 220/230V) seja a
mesma do equipamento.

✔ Não utilize o aparador ou cortador de

grama sem a saia de proteção - Pois nela
está fixado a lâmina de corte que regula o
comprimento do fio de nylon, que evita a
sobrecarga e a consequente queima do
motor.

✔ Para maior durabilidade do fio de nylon -

Evite o contato com pedras, muros, paredes
e calçadas.

✔ Evite ambientes perigosos - Não utilize o

aparador ou cortador de grama em lugares
úmidos ou molhados.

✔ Nunca utilize elementos de corte de metal.
✔ Não utilize o aparador ou cortador de

grama na chuva.

✔ Após a utilização do aparador ou cortador

de grama, limpe as entradas de ar
localizadas na lateral do corpo do
equipamento.

✔

O motor utilizado neste aparador ou
cortador de grama

- É do tipo universal,
devendo-se a cada 300 horas verificar o
desgaste das escovas (carvão) e se for
necessário efetuar a substituição procure a
assistência técnica TRAPP mais próxima.

Parabéns!

Você acaba de adquirir um produto de qualidade desenvolvido com a mais alta tecnologia
TRAPP. Este produto lhe proporcionará rapidez e eficiência nos trabalhos, com economia e
total segurança. Para isso, são necessários alguns cuidados. As medidas de segurança,
extremamente importantes, contidas neste manual, não cobrem todas as situações possíveis
que poderão ocorrer. O operador deve compreender que o bom senso, atenção e
cuidados, não são fatores que podem ser incorporados ao produto, mas que devem ser
fornecidos pelas pessoas que operam e fazem a devida manutenção.

✔ Mantenha as crianças afastadas - Todas as

pessoas, especialmente crianças devem se
encontrar à uma distância segura da área de
trabalho. O operador ou usuário é
responsável por acidentes ou riscos a outras
pessoas em sua propriedade.

✔ Vista-se de maneira adequada - Não use

roupas soltas ou jóias, pois podem se
enganchar nas partes móveis do
equipamento. Recomenda-se a utilização
de luvas e calçados quando se trabalhar
ao ar livre.

✔ Utilize óculos de segurança.

✔ Utilize o equipamento corretamente - Não

utilize o aparador ou cortador de grama
para nenhum outro trabalho. Utilize-o
apenas da maneira descrita nestas instruções
e para as funções nelas especificadas.

Nota:

Dispositivo de proteção a corrente
diferencial-residual - Como medida

de segurança recomendamos a
utilização de dispositivo de proteção
à corrente diferencial-residual
(dispositivo DR) com atuação inferior
ou igual a 30MA (norma NBR 5410)
em sua instalação elétrica (consulte
um eletricista).

PORTUGUÊS

2

✔ Cuide da sua extensão elétrica - Conserve

sempre a extensão elétrica afastada da área
de corte e de obstáculos. Mantenha-a
afastada do calor, óleo e de bordas afiadas.
Inspecione a extensão elétrica
frequentemente e não utilize fita isolante em
reparos.

✔ Não force o aparador ou cortador de grama

- O equipamento fará o trabalho da melhor
maneira possível e com mais segurança se
for utilizado nas condições designadas.

✔ Não seja autoconfiante - Mantenha os pés

no solo para manter o equilíbrio.

✔ Mantenha-se alerta - Fique atento com o que

está acontecendo. Não opere o aparador ou
cortador de grama quando estiver cansado,
distraído, sob influência de bebidas
alcoólicas ou drogas.

✔ Nunca transporte o aparador ou cortador de

grama pela extensão elétrica.

✔ Desconecte o aparador ou cortador de

grama da tomada - Quando não estiver
sendo utilizado ou quando estiver fazendo
qualquer tipo de ajuste.

✔ Conserve o aparador ou cortador de grama

em boas condições - Quando não estiver
sendo utilizado, mantenha-o em lugar seco,
protegido das intempéries, longe das crianças
e pessoas não familiarizadas com o
equipamento. Nunca utilize jato de água
para limpar o aparador ou cortador, limpe
com uma esponja ou pano umedecido e um
detergente neutro.

✔ Cuide do seu aparador ou cortador de

grama - Conserve-o em perfeitas condições
de uso e limpo para que tenha um bom
funcionamento e com maior segurança.
Reparos devem ser feitos por técnicos
autorizados.

✔ Mantenha os dispositivos de segurança nos

locais apropriados e em condições de
operação.

✔ Mantenha pés e mãos afastados da área de

corte.

✔ Inspecione a área onde o equipamento será

utilizado - Remova todas as pedras,
pedaços de madeira, fios, ossos, vidros e
outros objetos estranhos. Objetos lançados
pelo equipamento podem causar graves
lesões nas pessoas e animais.

✔ Se o aparador ou cortador de grama lançar

algum objeto estranho - Siga estes passos:
a) Desligue-o imediatamente.
b) Retire a extensão elétrica da tomada.
c) Revise a extensão elétrica e o aparador

ou cortador de grama para verificar
qualquer dano ocorrido.

d) Conserte qualquer dano ocorrido antes

de ligá-lo.

✔ Reposição de peças - Utilize sempre

serviços de manutenção e peças através de
assistentes técnicos TRAPP.

✔ Para reduzir riscos de acidentes -

Inspecione o aparador ou cortador de
grama frequentemente e se houver vestígios
de desgaste ou deterioração, providencie a
substituição imediatamente.

✔ Para reduzir riscos de choques elétricos -

Não exponha o aparador ou cortador de
grama à umidade, verifique o estado do
cabo de alimentação e nunca o repare com
fita isolante.

Atenção!

Se o cabo de alimentação
estiver danificado, ele deve
ser substituído pela Assistência
Técnica Autorizada Trapp, afim de
evitar riscos de acidentes.

Instruções Adicionais de Segurança e Operação

✔ Leia as instruções cuidadosamente e

familiarize-se com os controles e o uso
adequado do aparador ou cortador de
grama.

✔ Lembre-se que o operador ou usuário é

responsável por qualquer acidente ou
perigo envolvendo terceiros em sua
propriedade.

✔ Nunca permita que crianças ou pessoas

não familiarizadas com essas instruções
utilizem o equipamento.

✔ Antes de iniciar o corte da grama

inspecione a área onde o aparador ou
cortador de grama será utilizado e remova
todas as pedras, pedaços de madeira, fios,
ossos e outros objetos estranhos.

✔ Não opere o equipamento quando estiver

descalço ou de sandálias.

✔ Enquanto estiver cortando a grama,

sempre use calçados adequados e calças
longas.

✔ Evite a operação do equipamento em

grama úmida e nunca corte o gramado
com chuva.

✔ Ande, nunca corra.

✔ Sempre cuide de seus passos em planos

inclinados (encostas e pequenas elevações).

✔ Em terreno inclinado utilize calçado anti-

derrapante.

✔ Use o equipamento apenas com a luz do

dia ou com boa iluminação artificial.

✔ Sempre opere o aparador ou cortador de

grama com a saia de proteção.

✔ Se o aparador ou cortador de grama

começar a vibrar, imediatamente solte a
alavanca do interruptor e desconecte o
equipamento da fonte de energia. Revise
de imediato a causa desta vibração, pois
normalmente isto indica que o
equipamento necessita de ajustes ou
reparos.

Atenção!

Sempre que realizar qualquer

limpeza ou operação de
manutenção, assegure-se primeiro
que o equipamento esteja desligado
e retire a extensão elétrica da
tomada.

Duplo Isolamento

Os aparadores de grama Master 500L/600 e os
cortadores de grama Master 700/800 possuem
dupla isolação elétrica para dar uma maior
segurança ao operador. A dupla isolação é
conseguida através de duas camadas de material
isolante elétrico em todos os componentes do
equipamento que conduzem energia elétrica.
Mesmo com esta garantia de isolação dupla,
devem ser tomadas as precauções de segurança
que estão descritas neste manual.
Os equipamentos elétricos que são construídos
com este sistema de isolação não requerem
utilização de fio terra.

Aviso:

O duplo isolamento não substitui as
precauções que devem ser tomadas
quando operar o aparador ou
cortador de grama. O duplo
isolamento é uma segurança
adicional contra acidentes que
podem ser causados por uma falha
do sistema de isolamento do
equipamento.

PORTUGUÊS

3

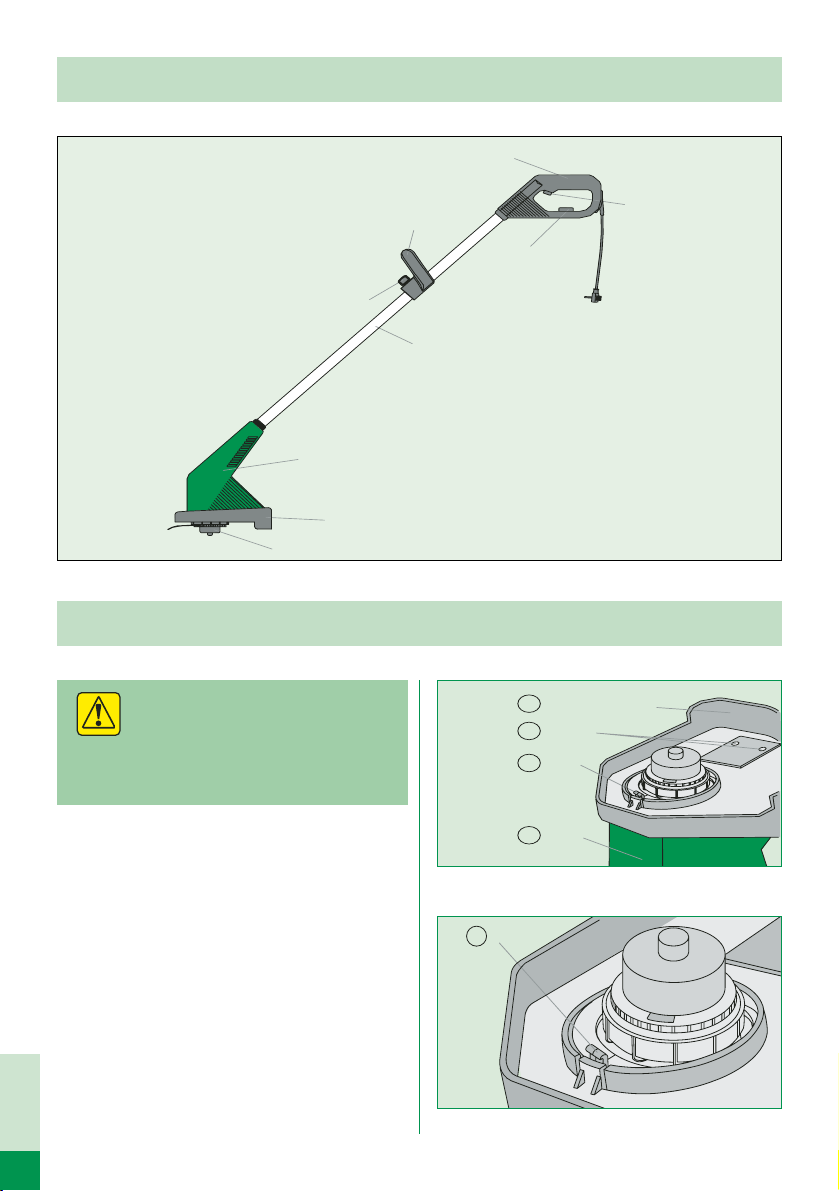

Principais Componentes

PORTUGUÊS

4

Instruções de Uso e Funcionamento

Atenção!

Toda manutenção ou limpeza
deverá ser feita com o equipamento
desligado e com a extensão elétrica
desconectada da tomada.

Instalação da saia de proteção

✔ Instale a saia de proteção antes de ligar e

usar o aparador ou cortador de grama.

✔ Você recebe o aparador ou cortador de

grama TRAPP montado, exceto a saia de
proteção. Ela vem acondicionada junto com
o equipamento, na mesma embalagem. Para
montá-la, vire o aparador ou cortador de
grama para cima (Fig. 1).

✔ Posicione a saia de proteção conforme o

desenho, encaixe-a na trava (3) (Fig. 2),
pressione junto ao corpo (4), coloque os
parafusos (2) e dê o aperto (Fig. 1).

✔ A utilização do equipamento sem a saia de

proteção é considerado como perda de
garantia.

Fig. 1

Fig. 2

Punho

Borboleta

Corpo

Conjunto do carretel

Saia de
proteção

Punho
ajustável

Cabo

Trava da
extensão

1 Saia de proteção

2 Parafusos

3 Trava

Chave
gatilho

4 Corpo

3 Trava

Regulagem de altura
do punho ajustável

✔ O equipamento, em operação, deverá

estar permanentemente suspenso, cortando
a grama acima do solo. Para maior
comodidade durante o manuseio, o
operador pode regular a altura do punho
ajustável da seguinte forma:

1 - Solte a borboleta que prende o punho

ajustável no cabo.

2 - Deslize o punho ajustável para cima e

para baixo, ajustando a altura
desejada.

3 - Aperte a borboleta.

Reposição do fio de nylon

✔ A durabilidade do fio de nylon depende da

habilidade do operador em evitar o
contato com pedras, muros, paredes e
calçadas. O contato constante nestes tipos
de obstáculos causam o desgaste
prematuro do fio de nylon.

✔ Adquira nos postos de assistência técnica

TRAPP ou nas lojas especializadas, o refil
contendo carretel com o fio de nylon para
reposição.

Como retirar ou colocar o carretel

✔ Certifique-se de que o equipamento está

desligado da tomada.

✔ Vire o aparador ou cortador de grama para

cima.

✔ Segure a base do carretel (6) com uma das

mãos e com a outra retire a tampa do
carretel (1), girando-a no sentido anti­horário, conforme seta indicativa na tampa
do carretel.

✔ Após retirar o carretel (3), limpe bem a

base do equipamento, tomando sempre o
cuidado de não deixar resíduos de grama
cairem dentro do compartimento do
motor.

✔ Para recolocar o carretel, passe a ponta do

fio de nylon (4) pelo furo de saída (2),
encaixe o carretel na tampa (1), acerte a
posição da tampa do carretel no guia da
base (5), pressione para baixo e gire no
sentido horário até ouvir o “click” de
encaixe.

PORTUGUÊS

5

Atenção!

Sempre que efetuar a substituição do
carretel (refil), guarde a mola (7) para
utilizá-la novamente.

Punho
ajustável

Borboleta

Cabo

1

3

7

6

2

4

5

Como recarregar o carretel

Se preferir, você mesmo pode recarregar o
carretel.

✔ Utilize somente fio de nylon no diâmetro

recomendado para o seu modelo de
equipamento (1,6 mm para Master
500L/600 e 1,8 mm para Master 700/800).

✔ Fios de nylon fora do diâmetro especificado

podem causar danos ao motor e ao sistema
de avanço automático.

✔ Retire o carretel e remova o resíduo de fio

de nylon.

✔ Pegue uma das extremidades do novo fio e

encaixe no furo (1) conforme figura.

✔ Enrole o fio no sentido indicado pela seta

do carretel o mais uniforme possível,
obedecendo a metragem máxima
recomendada para o seu equipamento (6
metros para Master 500L/600 e 8 metros
para Master 700/800).

Avanço e corte automático
do fio de nylon

1 - Com o equipamento em funcionamento:

✔ Toque levemente o carretel contra o solo,

automaticamente será liberado o fio de
nylon tendo como limitador a lâmina de
corte fixa na saia de proteção.

✔ Repita o toque quantas vezes for

necessário.

✔ Para não danificar o aparelho ou a saia de

proteção, apenas a parte metálica do
carretel deve tocar no solo.

Fixação da extensão elétrica
no equipamento

Para facilitar o uso do equipamento e evitar
que um movimento brusco desconecte o
plugue da tomada, existe um sistema de
travamento na parte inferior do punho. Para
utilização deste sistema proceda conforme
figura abaixo:

✔ Introduza a extensão elétrica

no orifício (1).

✔ Passe a extensão sobre a trava (2).

✔ Conecte o plugue do equipamento na

extensão elétrica (3).

PORTUGUÊS

6

2 -Você pode fazer esta operação

manualmente:

✔ Desligue o equipamento da tomada.

✔ Pressione a parte metálica do carretel (1)

com uma das mãos e com a outra, puxe o
fio de nylon (2) até que esteja no
comprimento necessário. Se o fio exceder
o comprimento ideal, ele será cortado pela
lâmina fixada na saia de proteção.

1

2

1

2

3

1

Tabela para Uso Correto da Extensão Elétrica

Especificações Técnicas

APARADORES MASTER 500L/600 E CORTADORES MASTER 700/800

Comprimento

do Fio de Nylon

Espessura do Fio

de Nylon (Ø)

Faixa de

Corte (Ø)

PotênciaTipoVoltagemMotorModelo

Master 500L

Monof.

110/127 V
220/230 V

Universal 500 W 240 mm 1,6 mm 6 m

Master 600 Monof.

110/127 V
220/230 V

Universal 600 W 240 mm 1,6 mm 6 m

Master 700 Monof.

110/127 V
220/230 V

Universal 700 W 290 mm 1,8 mm 8 m

Master 800 Monof.

110/127 V
220/230 V

Universal 800 W 290 mm 1,8 mm 8 m

Voltagem 110 / 127 Volts

Comprimento em metros 10 20 30 40 50 60 70 80 90

Bitola (Ø) em A.W.G. 18 16 14 14 14 12 12 12 12
Bitola (Ø) em mm 0,75 1,0 1,5 1,5 1,5 2,5 2,5 2,5 2,5
Voltagem 220 / 230 Volts
Bitola (Ø) em A.W.G. 18 18 16 16 16 14 14 14 14
Bitola (Ø) em mm 0,75 0,75 1,0 1,0 1,0 1,5 1,5 1,5 1,5

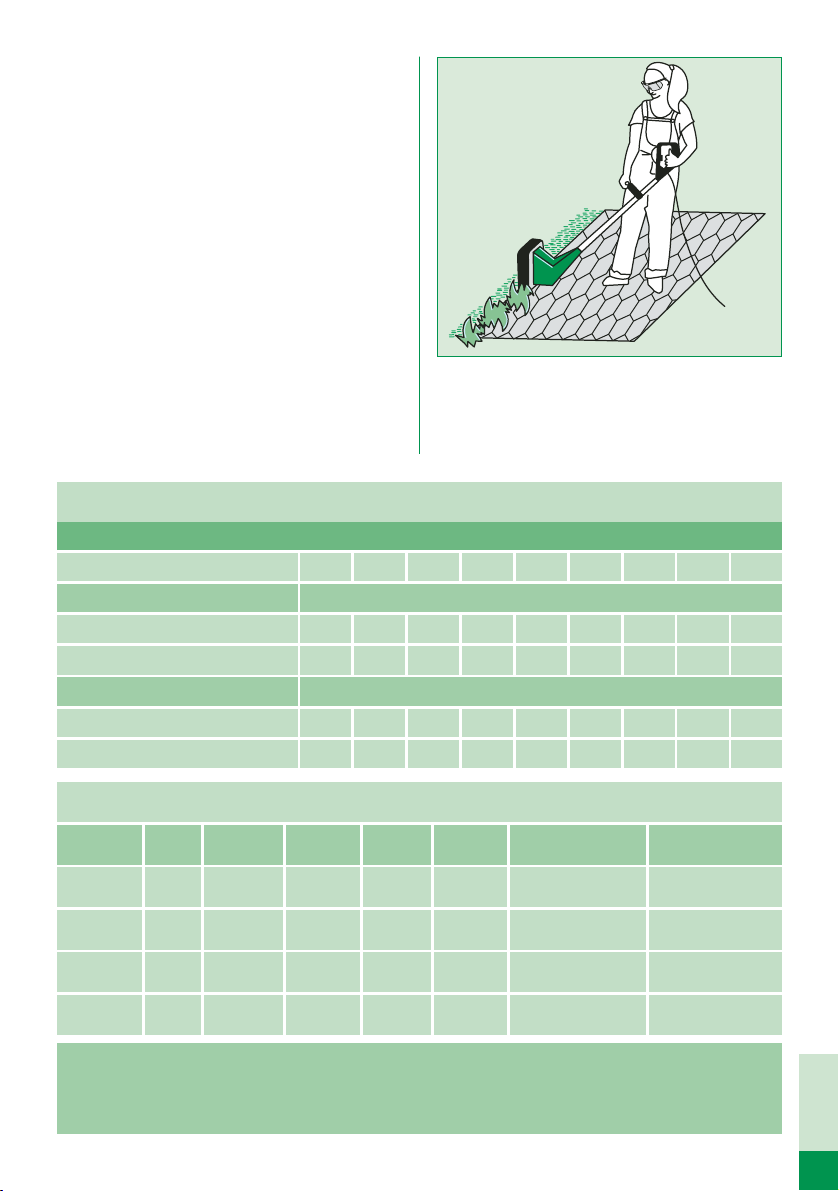

Como aparar e cortar a grama

✔ Inspecione cuidadosamente a área onde o

equipamento será utilizado

✔ Remova todas as pedras, pedaços de madeira,

fios, ossos, vidros e outros objetos estranhos
que possam causar algum acidente durante
sua utilização.

✔ Para sua maior segurança, utilize óculos de

proteção, vestimenta e calçados adequados.
1 - Segure o aparador ou cortador de grama

suspenso com uma das mãos e com a
outra, pressione a chave gatilho. Para obter
um melhor desempenho, sempre que
possível, movimente o aparador ou
cortador da direita para a esquerda.

2 - Mantenha a altura adequada em relação ao

solo.

3 - Se o gramado estiver muito alto, o corte

deve ser efetuado em etapas para evitar a
sobrecarga do equipamento.

✔ O corte em alinhamento é usado para

manter aparada a grama que cresce sobre
passeios, meios-fios e saídas de garagens.
Use o aparador ou cortador inclinado,
cortando sobre o topo do pavimento.

PORTUGUÊS

7

Os aparadores de grama Master 500L/600 devem ser utilizados para acabamentos em jardins,
bordas de canteiros, rente a árvores, entre plantas e flores, calçadas, muros e demais obstáculos.
Os cortadores de grama Master 700/800 são utilizado para as funções acima citadas, como tam­bém para cortar grama em áreas de até 50 m2.

Sugestões para seu gramado ficar ainda mais bonito

1 - Retire pedaços de madeira, raízes,

cacos de tijolos, vidros e pedras. Esses
objetos além de danificar seu cortador
e dificultar o trabalho, causam sérios
acidentes ao serem arremessados em
alta velocidade.

2 - Procure erradicar as ervas daninhas

antes do corte da grama,
manualmente ou através do controle
químico com orientação técnica. Evite
cortar ervas daninhas com o corte do
gramado. Muitas plantas invasoras que
infestam os jardins possuem um
grande potencial de regeneração e seu
corte superficial não irá eliminá-las.
Em alguns casos, principalmente em
épocas de florescimento dessas ervas,
essa prática pode até provocar sua
desseminação.

3 - Conheça as espécies de grama que

compõem seu gramado.
Densidade, coloração e capacidade
de regeneração variam de espécie
para espécie. Assim você saberá se
está dando o tratamento correto para
o gramado. Abaixo, você encontrará
algumas características das principais
espécies utilizadas nos gramados
brasileiros.

Batatais

Também conhecida como forquilha ou
Mato-Grosso. É bastante comum. Folhas
verde-claras, duras e ligeiramente pilosas.
Resiste bem às secas, pisoteios, pragas e
doenças. Evita a erosão e filtra bem a
água. Ideal para parques, campos de
futebol e bordas de piscinas.

São Carlos

Também conhecida como Curitibana ou
grama-larga. Folhas largas, lisas sem
pêlos. Cor verde intensa. Esta grama se dá
bem tanto no sol quanto em lugares semi­sombreados, úmidos ou rochosos.
Tem boa resistência ao pisoteio, pragas,
doenças e geadas. Ideal para jardins
públicos ou residenciais.

St. Agostinho

Também conhecida como inglesa,
imperial ou da costa. Nativa da flora
litorânea brasileira. Folhas de largura e
comprimento médios. Lisas e sem pêlos.
De um verde ligeiramente claro. Resiste
às secas, geadas, pragas e doenças.
Ambienta-se bem sob o sol ou meia
sombra. Vai bem em terrenos salinos e
arrenosos. Ideal para jardins
residenciais, casas de campo, praia e
áreas industriais.

Grama da Seda

Também conhecida como bermudas.
É muito resistente. Indicada para
barrancos e locais pedregosos.
Crescimento rápido. Folhas verde­azuladas. Resiste à estiagem. Gosta de
sol, mas vai bem na sombra parcial.
Ideal para campos de futebol, pátios de
escolas, áreas industriais, praças
públicas e campos de golfe.

Zoysia

Também conhecida como Grama
Japonesa ou Coreana. Folhas bem
estreitas. Verde-vivo para o acinzentado.
Crescimento lento. Não é muito
exigente quanto a fertilidade do solo.
Resiste ao pisoteio leve. Gosta muito de
sol, mas vai bem em áreas de meia
sombra. Boa para terrenos no litoral.
Ideal para jardins residenciais, bordas de
piscinas e áreas para banho de sol.
Vai muito bem entre placas de pedra.

Grama Italiana

Também conhecida como grama preta.
Folhas finas verde-escuras. Embora não
seja especificamente um tipo de grama,
já que pertence a família das liláceas e
não das gramíneas, ela é muito usada
como forracão em áreas de sombra total
ou parcial. Muito usada para bordadura
de canteiros, declives ou áreas
sombradas.

PORTUGUÊS

8

Sugestões para seu gramado ficar ainda mais bonito

Poda

4 - Um corte cuidadoso é essencial.

O primeiro deve ser feito tão logo a
grama esteja enraizada, de modo a
incentivar seu crescimento
horizontal. Depois, apare cada vez
que ela ultrapassar cerca de 5 a 7
cm de altura. De qualquer modo,
nos meses quentes, quanto mais alto
você mantiver seu gramado, tanto
mais forte ele fica, já que retém
melhor a umidade do solo.
Mas não exagere, para não perder
em beleza e uniformidade.

5 - Não corte a grama com o gramado

muito alto, a fim de evitar pontos
falhos e o aspecto de queimado. Por
outro lado, cortes muito freqüentes
tendem a esgotar as reservas
nutritivas da grama, deixando-a
fraca, suscetível ao ataque de pragas
e doenças.

6 - Mantenha as lâminas de corte

sempre afiadas evitando assim que
as folhas sejam “mastigadas” pela
máquina, sem que aja o corte.
O corte com as lâminas “cegas”
favorece o aparecimento de doenças,
às vezes de difícil controle, deixando
o gramado irregular e com uma
aparência amarronzada.

7 - Outro cuidado que deve ser tomado

durante o corte é o sentido do
trabalho. Procure alterar a direção
dos cortes, evitando assim uma
possível compactação do solo.
A compactação do terreno reduz a
quantidade de oxigênio disponível
para as raízes e dificulta seu
crescimento normal.
Em casos mais graves pode até levar
à morte das plantas. Por exemplo, se
desta vez a grama for cortada no
sentido Norte-Sul, na próxima prefira
cortar na direção Leste-Oeste, e
assim sucessivamente.

8 - O que fazer com os restos do corte:

deixar sobre o gramado ou recolher?
Os defensores da idéia sobre o
gramado justificam que a palha
cortada aos poucos vai se
decompondo, devolvendo ao solo
alguns nutrientes extraídos por ela.
Por outro lado, o recolhimento da
palha melhora a aeração e
luminosidade rente ao terreno,
fatores indispensáveis ao bom
desenvolvimento do gramado.
Além disso, com a palha recolhida, a
temperatura e a umidade junto a
grama são menores, reduzindo os
riscos do aparecimento de doenças,
e inclusive, melhorando a aparência
do gramado. Com o sistema
simplificado de montagem do
recolhedor de grama TRAPP, você
poderá escolher a opção que mais
lhe agradar.

9 - Procure evitar cortar a grama nas

primeiras horas da manhã, quando
ainda há uma grande quantidade de
orvalho, depositada sobre o
gramado.
Além de facilitar a ocorrência de
doenças, é desaconselhável também
sob o ponto de vista da segurança do
operador.

10 -Como toque final, você pode

embelezar ainda mais o seu jardim
alterando a altura do corte da grama
em determinadas faixas.
O cortador de grama TRAPP tem um
sistema simples e rápido de
regulagem, que permite, sem usos
de chaves ou ferramentas, alterar a
altura do corte.
O efeito final é o mesmo visto nos
estádios de futebol, onde o campo
de jogo aparece em faixas
alternadas com diferentes tons de
verde.

PORTUGUÊS

9
