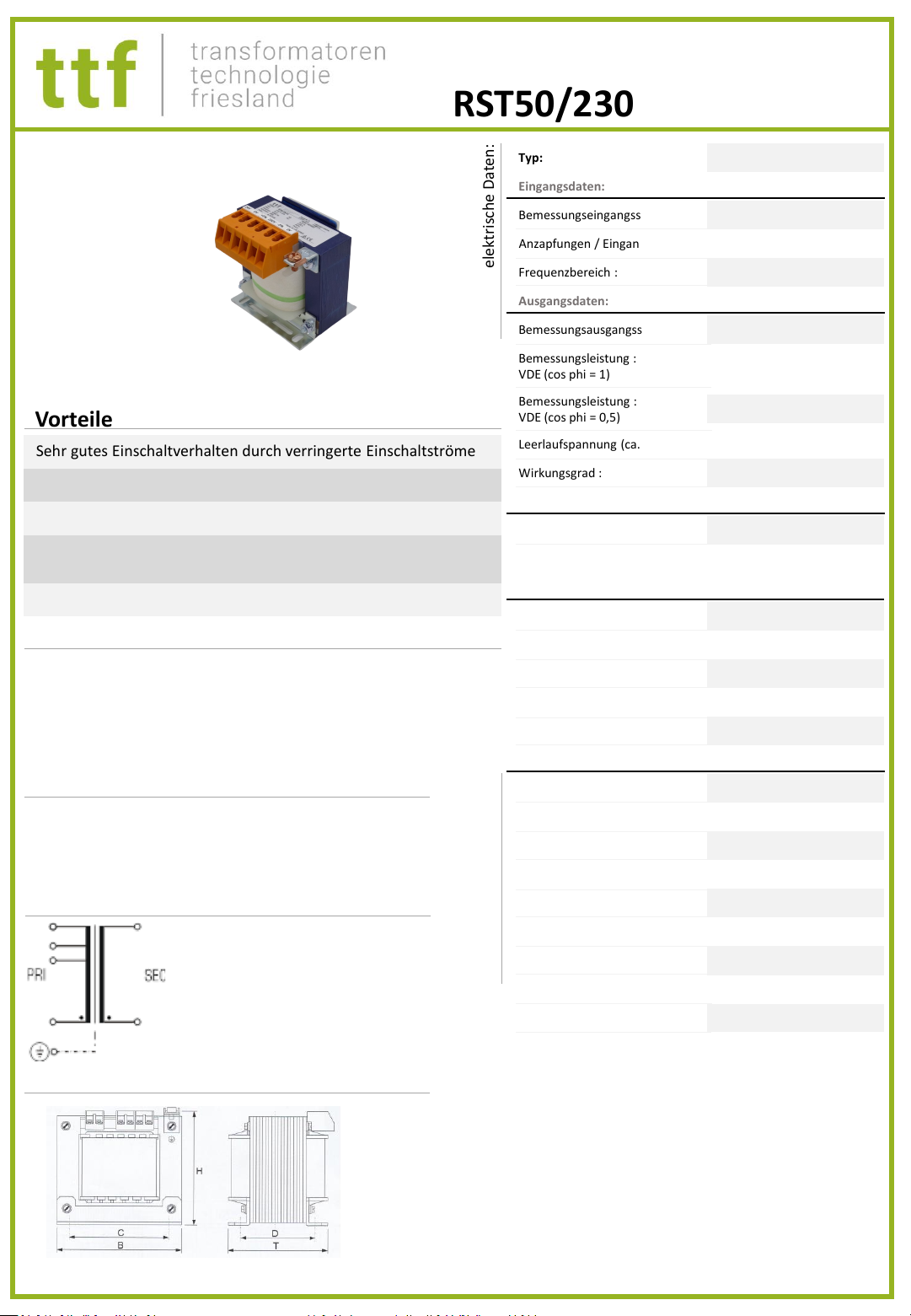

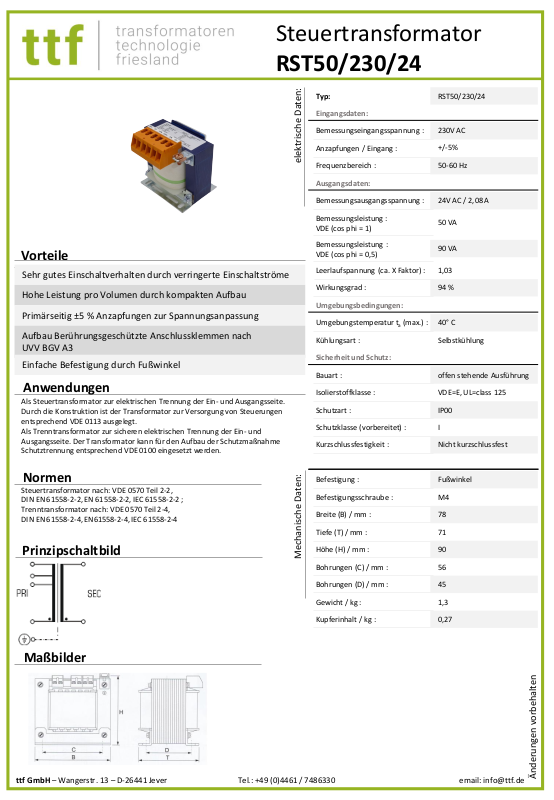

Steuertransformator
RST50/230/24
Prinzipschaltbild
Maßbilder
Normen
Steuertransformator nach: VDE 0570 Teil 2-2,
DIN EN 61558-2-2, EN 61558-2-2, IEC 61558-2-2 ;
Trenntransformator nach: VDE 0570 Teil 2-4,
DIN EN 61558-2-4, EN61558-2-4, IEC 61558-2-4
Anwendungen
Als Steuertransformator zur elektrischen Trennung der Ein- und Ausgangsseite.
Durch die Konstruktion ist der Transformator zur Versorgung von Steuerungen
entsprechend VDE 0113 ausgelegt.
Als Trenntransformator zur sicheren elektrischen Trennung der Ein- und
Ausgangsseite. Der Transformator kann für den Aufbau der Schutzmaßnahme
Schutztrennung entsprechend VDE 0100 eingesetzt werden.
Vorteile
Sehr gutes Einschaltverhalten durch verringerte Einschaltströme
Hohe Leistung pro Volumen durch kompakten Aufbau
Primärseitig ±5 % Anzapfungen zur Spannungsanpassung
Aufbau Berührungsgeschützte Anschlussklemmen nach
UVV BGV A3
Einfache Befestigung durch Fußwinkel
Mechanische Daten:
elektrische Daten:
Typ: RST50/230/24
Eingangsdaten:
Bemessungseingangsspannung : 230V AC
Anzapfungen / Eingang :
Frequenzbereich :
Ausgangsdaten:
50-60 Hz
Bemessungsausgangsspannung : 24V AC / 2,08 A
Bemessungsleistung :
VDE (cos phi = 1)
50 VA
90 VA
Bemessungsleistung :
VDE (cos phi = 0,5)
Leerlaufspannung (ca. X Faktor) : 1,03
Wirkungsgrad : 94 %
Umgebungsbedingungen:
Umgebungstemperatur ta(max.) : 40° C
Kühlungsart :
Selbstkühlung
Sicherheit und Schutz:
Bauart : offen stehende Ausführung
Isolierstoffklasse :
Schutzart :
VDE=E, UL=class 125
IP00
Schutzklasse (vorbereitet) :
Kurzschlussfestigkeit :
I
Nicht kurzschlussfest
Befestigung : Fußwinkel
Befestigungsschraube :
Breite (B) / mm :
M4
78
Tiefe (T) / mm :
Höhe (H) / mm :
71
90
Bohrungen (C) / mm : 56
Bohrungen (D) / mm : 45
Gewicht / kg : 1,3
Kupferinhalt / kg : 0,27
+/-5%
