TransCore MPRXV1 Users Manual

MPRX Reader

User Guide

16-0079-001 Rev C 2/18

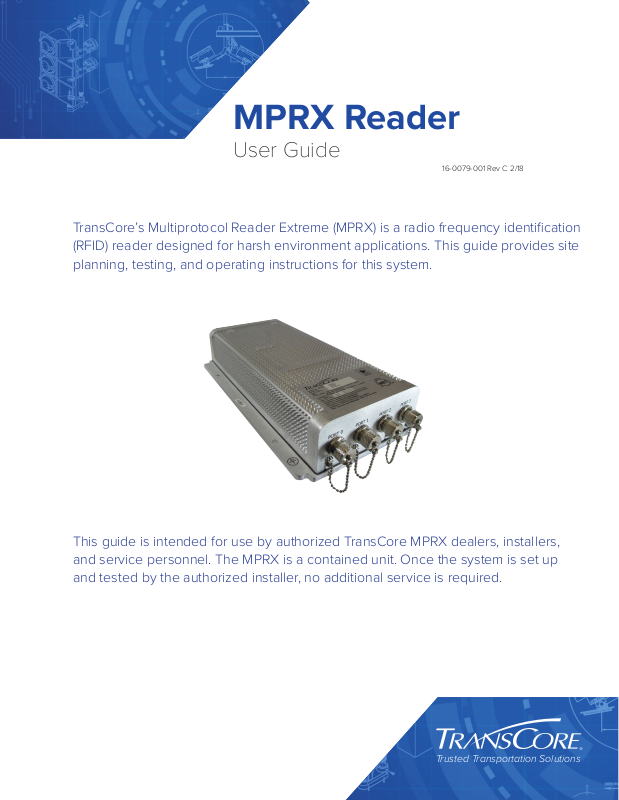

TransCore’s Multiprotocol Reader Extreme (MPRX) is a radio frequency identification
(RFID) reader designed for harsh environment applications. This guide provides site
planning, testing, and operating instructions for this system.

This guide is intended for use by authorized TransCore MPRX dealers, installers,
and service personnel. The MPRX is a contained unit. Once the system is set up
and tested by the authorized installer, no additional service is required.

Trusted Transportation Solutions

User Guide

Information in this document is subject to change and does not represent a commitment on the part of
TransCore, LP.

© 2016-2018 TransCore, LP. All rights reserved. TRANSCORE, AMTECH, EGO, and ENCOMPASS are
registered trademarks and are used under license. All other trademarks are the property of their
respective owners. Contents are subject to change. Printed in the U.S.A.

For further information, contact:

TransCore
8600 Jeerson Street NE
Albuquerque, New Mexico 87113 USA

TransCore Technical Support

Phone: [phone]
Web: www.transcore.com

TransCore Sales Support

Phone: [phone]

Lantronix ® Technical Support (Ethernet Support)

Phone: [phone]
Web: www.lantronix.com/support/

ii

TransCore Proprietary

MPRX

WARNING TO USERS IN THE UNITED STATES

FEDERAL COMMUNICATIONS COMMISSION (FCC)

LOCATION AND MONITORING SERVICE STATEMENT

47 CFR §90.351

NOTE: The user is required to obtain a Part 90 site license from the Federal Communications
Commission (FCC) to operate this radio frequency identification (RFID) device in the United States.
The FCC ID number is FIHMPRXV1. Access the FCC website at www.fcc.gov to obtain additional
information concerning licensing requirements.

NOTE: Users in all countries should check with the appropriate local authorities for licensing
requirements.

FCC RADIO FREQUENCY INTERFERENCE STATEMENT

47 CFR §15.105(A)

NOTE: This equipment has been tested and found to comply with the limits for a Class A digital
device pursuant to Part 15 of the FCC rules. These limits are designed to provide reasonable
protection against harmful interference when the equipment is operated in a commercial
environment. This equipment generates, uses, and can radiate RF energy and may cause harmful
interference to radio communications if not installed and used in accordance with the instruction
manual. Operating this equipment in a residential area is likely to cause harmful interference, in
which case, depending on the laws in eect, the user may be required to correct the interference at
their own expense.

NO UNAUTHORIZED MODIFICATIONS

47 CFR §15.21

CAUTION:

This equipment may not be modified, altered, or changed in any way without permission.
Unauthorized modification may void the equipment authorization from the FCC and will void
the warranty.

USE OF SHIELDED CABLES AND GROUNDING

47 CFR §15.27(A)

NOTE: Shielded cables and earth grounding the unit is recommended for this equipment to comply

with FCC regulations.

TRANSCORE, LP

USA

TransCore Proprietary

iii

User Guide

REMARQUE : L’utilisateur est tenu d’obtenir une licence d’utilisation sur site Partie 90 auprès de
la Federal Communications Commission (FCC) afin de pouvoir utiliser ce dispositif RFID (radio­identification) aux États-Unis ou au Canada. Le numéro d’identification de la FCC est FIHMPRXV1.
Pour obtenir de plus amples informations concernant les exigences relatives aux licences, prière de
consulter le site web de la FCC à www.fcc.gov.

REMARQUE : Il est recommandé à tous les utilisateurs, quel que soit leur pays, de consulter les
autorités locales compétentes sur les exigences de licence.

AVERTISSEMENT À L’ATTENTION DES

UTILISATEURS AUX ÉTATS-UNIS

DÉCLARATION 47 CFR §90.351 (CODE DES
RÈGLEMENTS FÉDÉRAUX) DE LA FEDERAL

COMMUNICATIONS COMMISSION (FCC) SUR LES

SERVICES DE LOCALISATION ET DE CONTRÔLE

DÉCLARATION 47 CFR §15.105(A) DE LA FCC SUR

LES INTERFÉRENCES DES FRÉQUENCES RADIO

REMARQUE : Cet appareil a été testé et déclaré conforme à la catégorie d’un appareil numérique
de classe A en accord avec la partie 15 des directives de la FCC. Ces normes visent à assurer
une protection raisonnable contre les interférences nuisibles lorsque l’appareil est utilisé dans un
environnement commercial. Cet appareil génère, utilise et peut émettre de l’énergie RF et peut
être à l’origine d’interférences nuisibles aux communications radio s’il n’est pas installé et utilisé en
suivant les directives du manuel d’instructions. Si cet appareil est utilisé dans une zone résidentielle,
il est probable qu’il cause des interférences nuisibles. Dans ce cas, l’utilisateur pourrait être amené à
remédier aux interférences à ses propres frais, selon les lois du pays en vigueur.

AUCUNE MODIFICATION NON AUTORISÉE

47 CFR §15.21

MISE EN GARDE : IL EST INTERDIT DE MODIFIER, D’ALTÉRER OU D’APPORTER DES CHANGEMENTS À

CET APPAREIL DE QUELQUE MANIÈRE QUE CE SOIT SANS AUTORISATION. TOUTE MODIFICATION
NON AUTORISÉE PEUT ANNULER L’AUTORISATION D’UTILISATION ACCORDÉE PAR LA FCC ET
ANNULERA LA GARANTIE.

UTILISATION DE CÂBLES BLINDÉS ET MISE À LA TERRE

47 CFR §15.27(A)

REMARQUE : Il est recommandé d’utiliser des câbles blindés et une mise à la terre avec cet appareil
afin de répondre aux réglementations de la FCC

iv

TRANSCORE, LP

ÉTATS-UNIS

TransCore Proprietary

MPRX

WARNING TO USERS IN CANADA

INDUSTRY CANADA (IC) INDUSTRY CANADA’S RADIO STANDARD SPECIFICATIONS (RSS-137)

LOCATION AND MONITORING SERVICE IN THE BAND 902-928 MHZ SECTION 2.1

NOTE: The user is required to obtain a license from Industry Canada (IC), to operate this radio
frequency identification (RFID) device in Canada. The IC ID number is 1584A-MPRXV1, access the IC
website at www.ic.gc.ca to obtain additional information concerning licensing requirements.

Industry Canada (IC) Industry Canada’s Radio Standard Specifications General Requirements (RSS-GEN)

for Compliance of Radio Apparatus Statement Section 8.4

This device complies with Industry Canada’s license-exempt RSSs. Operation is subject to the
following two conditions:

1 ) This device may not cause interference; and

2 ) This device must accept any interference, including interference that may cause undesired

operation of the device.

AVERTISSEMENT AUX UTILISATEURS AU CANADA

INDUSTRIE CANADA (IC) INDUSTRIE CANADA RADIO STANDARD SPECIFICATIONS (CNR-137)

EMPLACEMENT ET SERVICE DE SURVEILLANCE DANS LA BANDE 902-928 MHZ, SECTION 2.1

Remarque : L’utilisateur est tenu d’obtenir une licence d’Industrie Canada (IC), afin d’exploiter
ce dispositif d’identification par radiofréquence au Canada. Le numéro d’identification d’IC est
1584A-MPRXV1. Pour obtenir de plus amples informations concernant les exigences relatives aux
licences, prière de consulter le site web de d’IC à www.ic.gc.ca .

Radio Standard Spécifications exigences générales Industrie Canada (IC) Industrie Canada (CNR-

GEN) pour s’acquitter du Radio appareil déclaration article 8.4

Le présent appareil est conforme aux CNR d'Industrie Canada applicables aux appareils radio
exempts de licence. L'exploitation est autorisée aux deux conditions suivantes :

1 ) l'appareil ne doit pas produire de brouillage, et

2 ) l'utilisateur de l'appareil doit accepter tout brouillage radioélectrique subi, même si le

brouillage est susceptible d'en compromettre le fonctionnement.

TransCore Proprietary

v

User Guide

Several agencies (OSHA, FCC, IC) have environmental guidelines regulating maximum permissible
exposure (MPE) or “safe” exposure levels that this product falls under. To ensure that proper safety
guideline for the end users of this product, i.e. Occupational (Controlled) and General Population/
Public (Uncontrolled), the recommended levels for each of the agencies are presented in the next
sections with TransCore’s recommendations for safety in the last section.

OSHA (an agency of The United States of America) legislates in the Code of Federal Regulations
(CFR) Title 29 Part 1910 Subpart G 1910.97 titled “Nonionizing radiation”, a maximum safe exposure
limit of 10 milliwatts per square centimeter (mW/cm2) during any 0.1-hour period (i.e. 6 minutes). Using
the frequency (in the middle of the band of operation of this equipment) of 915 MHz and the highest
antenna gain that this equipment is certified for use in a final installation, the minimum safe distance
was calculated to be 6in (16cm).

RADIO FREQUENCY HEALTH LIMITS FOR MPRX READER

USING AN EXTERNAL ANTENNA IN FREQUENCY BAND

OF 902.25 TO 903.75 AND 910.00 TO 921.50 MHZ

OSHA (Occupational Safety and Health Administration)

FCC (Federal Communication Commission)

FCC (an agency of The United States of America) legislates in the Code of Federal Regulations
(CFR) Title 47 Chapter I Subchapter A Part 1 Subpart I Section 1.1310 titled “Radiofrequency radiation
exposure limits” that the maximum permissible exposure (MPE) is the following:

Occupational/Controlled Exposure

Power density = frequency(in MHz)/300 mW/cm2 with an Averaging time of 6 Min

General Population/Uncontrolled Exposure

Power density = frequency(in MHz)/1500 mW/cm2 with an Averaging time of 30 Min

Using the frequency (in the middle of the band of operation of this equipment) of 915MHz and the
highest antenna gain that this equipment is certified for use in a final installation, the minimum
safe distance was calculated. The MPE minimum distances are 12in (30cm) for the Occupational/
Controlled environment, and 26in (67cm) for the General Population/Uncontrolled environment.

Industry Canada (Innovation, Science and Economic Development Canada)

Industry Canada (a Department of the Government of Canada) sets out the requirements in Radio
Standards Specification RSS-102, Issue 5 guidelines, recommending a maximum safe power density
in W/m2. Thus, the maximum permissible exposure for general population/uncontrolled exposure at
915MHz is 2.77 W/m2. The average time is 6 minutes. The maximum permissible exposure (MPE) is
the following:

vi

TransCore Proprietary

Controlled Environment

MPRX

Power density = 0.6455*frequency(in MHz)

0.5

W/m2 with a Reference Period time of 6 Min

General Public/Uncontrolled Environment

Power density = 0.02619*frequency(in MHz)

0.6834

W/m2 with a Reference Period time of 6 Min

Using the frequency (in the middle of the band of operation of this equipment) of 915MHz and the
highest antenna gain that this equipment is certified for use in a final installation, the minimum
safe distance was calculated. The MPE minimum distances are 15in (37cm) for the Controlled
environment and 39in (99cm) for the General Public/Uncontrolled environment.

TransCore Recommendation on MPE (Maximum Permissible Exposure)

The calculated power densities and MPE distance for each of the agencies respective to the
environment is shown below.

Occupational/Controlled Environment

Agency Power Density (mW/cm2) MPE minimum distance Time (min)

in cm

OSHA 10 6 16 6

FCC 3.05 12 30 6

IC 1.95 15 37 6

General Population/Public/Uncontrolled Environment

Agency Power Density (mW/cm2) MPE minimum distance Time (min)

In cm

OSHA 10 6 16 6

FCC 0.61 26 67 30

IC 0.28 39 99 6

With the equipment installed and running at the maximum transmit power of 1.7W (32.4dBm), 0
dB transmit attenuation, using the highest gain antenna that the equipment is certified for, the
recommendation for each of the operation environments is as follows:

1 ) The antenna should be installed at least 39in (99cm) from the General Population/Public i.e.

Uncontrolled Environment.

2 ) Maintenance personnel (i.e. Occupational/Controlled Environment) must remain at least 18in

(45cm) from the antenna and limit their time in the environment to 6 minutes when the system
is operating.

TransCore Proprietary

vii

User Guide

Plusieurs organismes (OSHA, FCC, IC) publient des directives environnementales qui recommandent
des limites d’exposition maximale autorisée (normes MPE) ou des niveaux d’exposition «sûrs»
auxquels cet appareil se conforme. Pour faire en sorte que chaque utilisateur final ait connaissance
des directives de sécurité qui le concerne, que ce soit dans son travail (accès contrôlé) ou pour
la population générale/le grand public (accès non contrôlé), TransCore présente les niveaux
recommandés par chaque organisme dans ses recommandations sécuritaires détaillées dans la
dernière section.

Dans le Code des réglementations fédérales (CFR), Titre 29, Partie 1910, Sous-partie G 1910.97,
intitulée «Nonionizing radiation» (Rayonnements non ionisants), l’OSHA (organisme américain)
recommande un plafond d’exposition maximale de 10 milliwatts par centimètre carré (mW/cm2)
pendant une période de 0,1 heure (soit 6 minutes). En utilisant la fréquence de 915 MHz (milieu de la
bande de fréquences de cet appareil) et le gain d’antenne maximal pour lequel cet appareil a reçu
une certification d’utilisation dans une installation finale, la distance minimale sécuritaire est de 16 cm
(6,3 po).

LIMITES D’EXPOSITION AUX RADIOFRÉQUENCES POUR LE LECTEUR MPRX

UTILISANT UNE ANTENNE EXTERNE SUR LA BANDE

DE FRÉQUENCES DE 902.25 À 903.75 ET DE 910.00 À 921.50 MHZ

OSHA (Occupational Safety and Health Administration)

FCC (Federal Communication Commission)

Dans le Code des réglementations fédérales (CFR), Titre 47, Chapitre I, Sous-chapitre A, Partie 1,
Sous-partie I, Section 1.1310 intitulée «Radiofrequency radiation exposure limits» (Limites d’exposition
aux rayonnements de radiofréquence), la FCC (organisme américain) établit les limites d’exposition
maximale autorisée (normes MPE) comme suit :

Exposition professionnelle/contrôlée

Densité de puissance = fréquence (en MHz)/300 mW/cm2 avec une durée moyenne de 6 min.

Exposition de la population générale/non contrôlée

Densité de puissance = fréquence (en MHz)/1500 mW/cm2 avec une durée moyenne de 30 min.

En utilisant la fréquence de 915 MHz (milieu de la bande de fréquences de cet appareil) et le gain
d’antenne maximal pour lequel cet appareil a reçu une certification d’utilisation dans une installation
finale, la distance minimale sécuritaire est la suivante : les distances MPE minimales sont de 30cm
(11,8 po) pour l’environnement professionnel/contrôlé et de 67 cm (26,4 po) pour la population
générale/environnement non contrôlé.

viii

TransCore Proprietary

MPRX

Industrie Canada (Innovation, Sciences et Développement économique Canada)

Le Cahier des charges sur les normes radioélectriques 102, 5e édition, d’Industrie Canada (un
ministère du Gouvernement du Canada) établit des recommandations pour une densité de

puissance maximale sécuritaire en W/m2. Ainsi, l’exposition maximale admissible pour la population
générale/non contrôlée à 915 MHz est calculée à 2,77 W/m2. La durée moyenne est de 6 minutes.
Les limites d’exposition maximale autorisée (normes MPE) sont les suivantes :

Environnement contrôlé

Densité de puissance = 0,6455*fréquence (en MHz)

0,5

W/m2 avec une durée de référence de 6 min.

Grand public/environnement non contrôlé

Densité de puissance = 0,02619*fréquence (en MHz)

0,6834

W/m2 avec une durée de référence de 6 min.

En utilisant la fréquence de 915 MHz (milieu de la bande de fréquences de cet appareil) et le gain
d’antenne maximal pour lequel cet appareil a reçu une certification d’utilisation dans une installation
finale, la distance minimale sécuritaire est la suivante : les distances MPE minimales sont de 37cm
(14,6 po) pour l’environnement professionnel/contrôlé et de 99 cm (39 po) pour le grand public/
environnement non contrôlé.

Recommandations de TransCore sur les limites d’exposition maximale autorisée (normes MPE)

Les densités de puissance et la distance MPE calculées par chaque organisme pour un
environnement donné sont présentées ci dessous.

Exposition professionnelle/environnement contrôlé

Organisme

Densité de puissance (mW/

cm2)

Distance MPE minimale

Durée (en min.)

po cm

OSHA 10 6,3 16 6

FCC 3,05 11,8 30 6

IC 1,95 14,6 37 6

Population générale/environnement non contrôlé

Organisme

Densité de puissance (mW/

cm2)

Distance MPE minimale

Durée (en min.)

po cm

OSHA 10 6,3 16 6

FCC 0,61 26,4 67 30

IC 0,28 39 99 6

TransCore Proprietary

ix

User Guide

Avec l’appareil installé et fonctionnant à la puissance de transmission maximale de 1,7W (32,4dBm),
0 dB d’atténuation de transmission, et en utilisant le gain d’antenne maximal pour lequel l’appareil
a reçu une certification, les recommandations pour chaque environnement d’exploitation sont les
suivantes :

1 ) L’antenne devrait être installée à au moins 120cm (47,2 po) de la population générale/du grand

public, c’est-à-dire d’un environnement non contrôlé.

2 ) Le personnel d’entretien (c’est-à-dire dans un environnement professionnel/contrôlé) doit rester

à au moins 45 cm (16 po) de l’antenne et limiter son temps d’exposition à 6 minutes lorsque
l’appareil est en fonctionnement.

x

TransCore Proprietary

Licensing Requirements

An FCC license provides the user with the legal authorization to operate the MPRX on the licensed
frequencies at the site specified in the license. Only an authorized installer or service technician can set
the RF frequency of the MPRX to the frequency specified in the FCC site license. No end-user-operated
controls exist on the MPRX.

The FCC license may provide the user with protection and authorization to maintain the system should any
other RFID product be used in the licensed area after the MPRX equipment is installed.

Users of the MPRX in the United States must obtain a license from the FCC. In the United States, the
authorized modulated (SeGo protocol operation) frequency band for this product is 911.75 to 919.75 MHz
and the authorized continuous wave (AAR-formatted operation) frequency band is 902.25 to 903.75 MHz
and 910.00 to 921.50 MHz.

The user is responsible for filing the FCC license according to FCC regulations, but the TransCore dealer
will provide assistance and support as necessary to complete these forms. Forms are available online at
the FCC internet site http://wireless.fcc.gov/uls. For further information on obtaining the license contact
TransCore.

MPRX

CAUTION

This equipment can be set to frequency ranges outside those authorized for use in the U.S. by
the FCC. Users in all countries should check with the appropriate local authorities for licensing
requirements.

TransCore Proprietary

xi
