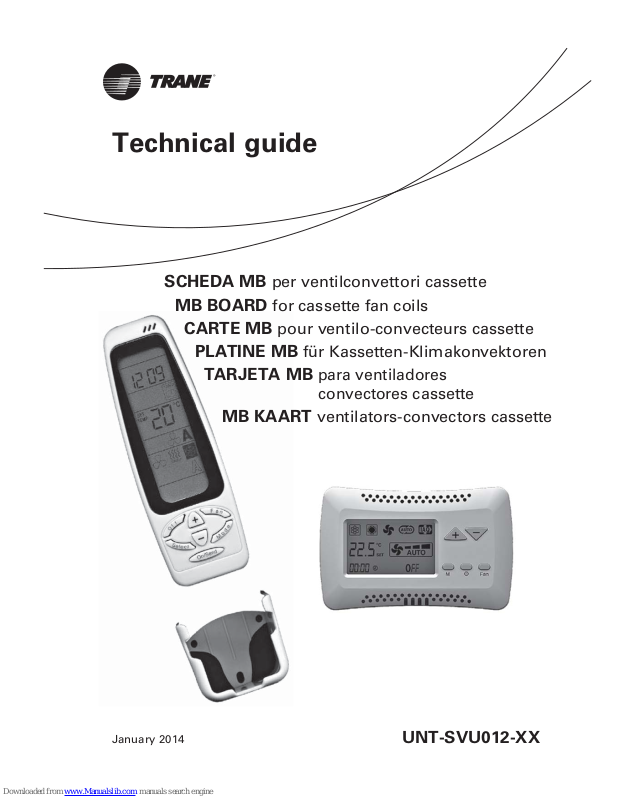

Trane MB Board Technical Manual

January 2014

UNT-SVU012-XX

SCHEDA MB

per ventilconvettori cassette

MB BOARD

for cassette fan coils

CARTE MB

pour ventilo-convecteurs cassette

PLATINE MB

für Kassetten-Klimakonvektoren

TARJETA MB

para ventiladores

convectores

cassette

MB KAART

ventilators-convectors cassette

Technical guide

UNT-SVU012-XX UNT-SVU012-XX

This unit is intended to be used by
expert or trained users in shops, in
light industry and on farms, or for
commercial use by lay persons.

This unit is not intended for use by
persons (including children) with
reduced physical, sensory or mental
capabilities, or lack of experience
and knowledge, unless they have
been given supervision or instruction
concerning use of the appliance by
a person responsible for their safety.

Children should be supervised to
ensure that they do not play with
the appliance.

Questo apparecchio è destinato ad
essere utilizzato da utenti esperti
o formati nei negozi, nell’industria
leggera e nelle aziende agricole, o
per uso commerciale da parte di
personale non esperto.

L’apparecchio non è destinato ad
essere usato da persone (bambini
compresi) le cui capacità fisiche,
sensoriali o mentali siano ridotte,
oppure con mancanza di esperienza
o di conoscenza, a meno che esse
abbiano potuto beneficiare, attra­verso l’intermediazione di una perso­na responsabile della loro sicurezza,
di una sorveglianza o di istruzioni
riguardanti l’uso dell’apparecchio.

I bambini devono essere sorvegliati
per sincerarsi che non giochino con
l’apparecchio.

Cet appareil est destiné à être utilisé
par des utilisateurs expérimentés
ou des formats dans les magasins,
chez des artisans et dans des
fermes, ou à des fins commerciales
par des non-experts.

L’appareil n’est pas prévu pour être
utilisé par des personnes (y compris
les enfants) dont les capacités physi­ques, sensorielles ou mentales sont
réduites, ou dénuées d’expérience
ou de connaissance, sauf si elles
ont pu bénéficier, par l’intermédiaire
d’une personne responsable de
leur sécurité, d’une surveillance ou
d’instructions préalables concernant
l’utilisation de l’appareil.

Il convient de surveiller les enfants
pour s’assurer qu’ils ne jouent pas
avec l’appareil.

Dieses Gerät ist dafür bestimmt, durch
erfahrene Benutzer oder Formate in
Geschäften verwendet werden, in
der Leichtindustrie und auf Bauernhöfen,
oder für die kommerzielle Nutzung von
Nicht-Experten.

Dieses Gerät ist nicht dafür bestimmt,
durch Personen (einschließlich Kinder),
mit eingeschränkten physischen,
sensorischen oder geistigen Fähig­keiten oder mangels Erfahrung
und/oder mangels Wissen benutzt
zu werden, es sei denn sie werden
durch eine für ihre Sicherheit
zuständige Person beaufsichtigt
oder erhielten von ihr Anweisungen,
wie das Gerät zu benutzen ist.

Kinder sollten beaufsichtigt werden,
um sicherzustellen, dass sie nicht
mit dem Gerät spielen.

Este aparato está diseñado para ser
utilizado por los usuarios o formatos
experimentados en las tiendas, en la
industria ligera y en granjas, o para
el uso comercial por los no expertos.

Este aparato no debe ser utilizado
por personas (incluidos niños) cuyas
capacidades físicas, sensoriales o
mentales estén disminuidas o que
carezcan de experiencia y cono­cimientos, al no ser que ellas hayan
podido beneficiar, a través de la
intermediación de una persona
responsable de su seguridad, de
una vigilancia o de instrucciones
relativas al uso del aparato.

Los niños han de vigilarse para
asegurarse de que no jueguen con
el aparato.

Dit apparaat is bedoeld om te worden
gebruikt door ervaren gebruikers
of formaten in winkels, in de lichte
industrie en op boerderijen, of voor
commercieel gebruik door niet­deskundigen.

Het apparaat is niet bestemd voor
gebruik door personen (kinderen
inbegrepen) met beperkte fysieke,
sensoriële of mentale capaciteiten
of met onvoldoende ervaring of
kennis, tenzij ze gebruik hebben
kunnen maken, dankzij het toedoen
van iemand die verantwoordelijk is
voor hun veiligheid, van toezicht
of aanwijzingen over het gebruik
van het apparaat.

Kinderen dienen onder toezicht te
staan om zich ervan te verzekeren
dat zij niet met het apparaat spelen.

SI RACCOMANDA

DI LEGGERE ATTENTAMENTE

QUESTE ISTRUZIONI

PRIMA DI UTILIZZARE

IL COMANDO

READ

THESE INSTRUCTIONS

CAREFULLY

BEFORE USING

THE CONTROL

NOUS

VOUS RECOMMANDONS

DE LIRE ATTENTIVEMENT

CES INSTRUCTIONS

AVANT D’UTILISER

LA COMMANDE

VOR EINSATZ

DER BEDIENUNG

SOLLTE

DIESE BETRIEBSANLEITUNG

SORGFÄLTIG GELESEN

WERDEN

HET IS RAADZAAM DEZE

HANDLEIDING AANDACHTIG

TE LEZEN ALVORENS

DE BEDIENING

TE GEBRUIKEN

LE RECOMENDAMOS

QUE LEA ATENTAMENTE

ESTAS INSTRUCCIONES

ANTES DE USAR

EL MANDO

INDICE

Scopo
Scheda elettronica
Funzione
dei contatti ausiliari
Impostazione
Dip di configurazione
Tabella segnalazione LED
Configurazione di default
Funzione Autofan
Funzionamento Master-Slave
Istruzioni operative
per il collegamento
con linea seriale RS485
Note di installazione
Messa a terra della rete
Accessori
Legenda
Schemi di collegamento
Logica di funzionamento
con resistenza elettrica
Montaggio
del ricevitore sulla plafoniera
Montaggio
della plafoniera sul cassette
Batterie
Note generali
Impostazione orologio

Impostazione del set desiderato
Impostazione della ventilazione
Modalità di funzionamento
Timer
Comando a parete T–MB

2
3

4

5
5
6
6
7

8

9
10
11
12
13

17

26

26
27
28
30

31
32
33
34
36

SCOPO

CONTENTS

Scope
Electronic board
Function
of the auxiliary contacts
Setting
the configuration dipswitches
LED signal table
Default configuration
Autofan function
Master-Slave operation
Operating instructions
for connection
via an RS485 serial line
Installation notes
Earthing the network
Accessories
Legend
Connection diagrams
Operating logic
with electrical heater
Mounting
the receiver on the support
Mounting
the support on the cassette
Batteries
General notes
Setting the clock

Setting the set point
Setting the fan mode
Operating modes
Timer
T–MB wall-mounted controller

2
3

4

5
5
6
6
7

8

9
10
11
12
13

17

26

26
27
28
30

31
32
33
34
36

SCOPE

SOMMAIRE INHALT ÍNDICE INHOUD

BUT

ZWECKBESTIMMUNG

OBJETIVO DOEL

But
Carte électronique
Fonction
des contacts auxiliaires

Programmation dipswitches
Tableau de signalisation LED
Configuration par défaut
Fonction Autofan
Fonctionnement Maître-Esclave
Instructions
pour le raccordement
avec ligne série RS485
Notes d’installation
Mise à la terre du réseau
Accessoires
Légende
Schémas de raccordement
Logique de fonctionnement
avec resistance électrique
Montage
du récepteur sur le support
Montage
du support sur la cassette
Piles
Notes
Programmation horloge
Programmation de
la température consigne voulue
Programmation de la ventilation
Modes de fonctionnement
Timer
Commande murale T–MB

2
3

4

5
5
6
6
7

8

9
10
11
12
13

17

26

26
27
28
30

31
32
33
34
36

Zweckbestimmun
Elektronikplatine
Funktion
der Hilfskontakte
Einstellung der
Konfigurations-Dip-Switches
LED-Signal-Tabelle
Default-Konfiguration
Autofan Funktion
Master-Slave Funktion
Operative Anleitungen
für den Anschluss
mit serieller Leitung RS485
Anmerkungen zur Installation
Erden des Netzes
Zubehöre
Legende
Schaltpläne
Funktionslogik
mit elektrischer Widerstand
Montage des Empfangsteils
an der Deckenblende
Montage der Deckenblende
am Kassetten-KlimaKonvektor
Batterien
Allgemeine Anmerkungen
Einstellung der Uhr
Einstellung
des gewünschten Sollwerts
Einstellung der Belüftung
Betriebsmodus
Timer
Wandsteuergerät T–MB

2
3

4

5
5
6
6
7

8

9
10
11
12
13

17

26

26
27
28
30

31
32
33
34
36

Objetivo
Tarjeta electrónica
Función
de los contactos auxiliares
Programación
Dip de configuración
Tabla indicación LED
Configuración por defecto
Función Autofan
Funcionamiento Master-Slave
Instrucciones operativas
para la conexión
con línea en serie RS485
Notas de instalación
Puesta a tierra de la red
Accesorios
Leyenda
Esquemas de conexión
Lógica de funcionamiento
con resistencia eléctrica
Montaje
del receptor en el plafón
Montaje
del plafón en el cassette
Baterías
Notas generales
Programación del reloj

Programación del set deseado
Programación de la ventilación
Modalidad de funcionamiento
Temporizador
Control de pared T–MB

2
3

4

5
5
6
6
7

8

9
10
11
12
13

17

26

26
27
28
30

31
32
33
34
36

Doel
Elektronische fiche
Functie
van de hulpcontacten
Instelling
configuratieschakelaars
Tabel LED signalering
Defaultconfiguratie
Functie Autofan
Werking Master-Slave
Aanwijzingen
voor de aansluiting
met seriële lijn RS485
Opmerkingen bij de installatie
Aarding van het netwerk
Accessoires
Legende
Aansluitschema’s
Functioneringslogica
met elektrische weerstand
Montage
plafondelement op cassette
Montage
ontvanger op plafondelement
Batterijen
Algemene opmerkingen
Instelling klok

Instelling van de gewenste set
Instelling ventilatie
Werkwijze
Timer
Commando aan wand T–MB

2
3

4

5
5
6
6
7

8

9
10
11
12
13

17

26

26
27
28
30

31
32
33
34
36

2 2A

ISTRUZIONI ORIGINALI

UNT-SVU012-XX

CA CF

D0-D0

0/10VD2WPD1 J1

T2

T1

T3

CA CF

D0-D0

D2WPD1 J1

T2

T1

T3

LEGENDA:
D1 =

Dip Switch di configurazione

D2 = Dip Switch di indirizzo
J1 = Jumper MC2
T1 = Sonda aria (posta

in ripresa dell’apparecchio)
T2 = Sonda Change-Over
(optional)
T3 = Sonda di minima
(di default non attiva)

CF = F2-F2 Contatto pulito
finestra aperta / presenza
persona.
Se aperto l’unità si ferma
CA = F1-F1 ON-OFF remoto
oppure Change-Over
estate/inverno remoto
(Vedi impostazione DIP 9)
RS485 = Morsetti 0/D-/D+
per il collegamento
seriale RS485
0/10 = Uscita segnale 0-10V
per controllo inverter
(per motori ECM)
WP = Pompa
di evacuazione consensa

KEY:
D1 = Configuration dipswitches

D2 = Address dipswitches
J1 = Jumper MC2
T1 = Air probe (fitted

at the appliance intake)
T2 = Change-Over probe
(optional)
T3 = Minimum probe
(disabled by default)

CF = F2-F2 Window
open / person presence
voltage-free contact.
If open the unit stops
CA = F1-F1 remote ON-OFF
or remote summer/winter
Change-Over (See DIP 9
setting)
RS485 = Terminals 0/D-/D+
for the RS485 serial
connection
0/10 = 0/10 V output signal
for inverter control
(ECM motors)

WP = Condensate pump

LÉGENDE:
D1 = Dip Switch de configuration

D2 = Dip Switch d’adresse
J1 = Jumper MC2
T1 = Sonde air (placée

sur la reprise de l’appareil)
T2 = Sonde Change-Over
(option)
T3 = Sonde
de température minimale
(par défaut pas active)
CF = F2-F2 Plot libre fenêtre

ouverte/détection présence.
S’il est ouvert l’unité s’arrête

CA = F1-F1

MARCHE/ARRÊT à

distance ou bien changement
de marche été/hiver à distance
(Voir réglage DIP 9)
RS485 = Bornes 0/D-/D+
pour le raccordement
série RS485
0/10 = Sortie du signal 0-10V
pour contrôle onduleur
(pour moteurs ECM)
WP = Pompe d’evacuation
des condensats

LEGENDE:
D1 = Konfigurations-Dip-Switch

D2 = Adresse-Dip-Switch
J1 = Jumper MC2
T1 = Lufttemperaturfühler

(am Ansaugteil des Geräts)
T2 = Change-Over-Fühler
(Option)
T3 = Mindesttemperaturfühler
(standardmäßig nicht aktiv)

CF = F2-F2 Kontakt offenes
Fenster/Personal-anwesen­ heit. Wenn offen, schaltet
sich das Gerät aus
CA = F1-F1 Fern-ON-OFF
oder Change-Over
Sommer/Winter Fern
(siehe Einstellung DIP 9)
RS485 = Klemmen 0/D-/D+
für den seriellen
Anschluss RS485
0/10 = Signalausgang 0-10V
für Umrichtersteuerung
(für ECM-Motoren)

WP = Kondensatpumpe

LEYENDA:
D1 =

Dip Switch de configuración

D2 = Dip Switch de dirección
J1 = Jumper MC2
T1 = Sonda aire (colocada

en reanudación del aparato)

T2 = Sonda Change-Over
(opcional)
T3 = Sonda de mínima
(por defecto no activa)

CF = F2-F2 Contacto limpio
ventana abierta / presencia
persona. Si está abierto
la unidad se para
CA = F1-F1 ON-OFF remoto
o bien Change-Over
verano/invierno remoto

(Ver configuración de DIP 9)

RS485 = Bornas 0/D-/D+
para la conexión
en serie RS485
0/10 =

Señal de Salida de 0-10V
para el control del conver­tidor (para motores ECM)

WP = Bomba de evacuación
de condensados

LEGENDE:
D1 =

Dimschakelaar configuratie

D2 =

Dimschakelaar bestemming

J1 = Jumper MC2
T1 = Luchtsonde

(vlakbij het apparaat)
T2 = Sonde Change-Over
(optie)
T3 = Minimumsonde
(default niet actief)

CF = F2-F2 Schoon contact
open raam / aanwezigheid
persoon. Indien open stopt
de eenheid
CA = F1-F1 ON-OFF remote
of Omschakeling
zomer/winter
(Zie instelling DIP 9)
RS485 = Klemmen 0/D-/D+
voor de seriële
aansluiting RS485
0/10 = Uitgang signaal 0-10V
voor controle inverter
(voor ECM motoren)

WP = Condensatwaterpomp

SCHEDA
ELETTRONICA

ELECTRONIC
BOARD

CARTE
ELECTRONIQUE

ELEKTRONIK­PLATINE

TARJETA
ELECTRÓNICA

ELEKTRONISCHE
FICHE

M

OTORE ASINCRONO A

3

VELOCITÀ

T

HREE

- S

PEED ASYNCHRONOUS MOTOR

M

OTEUR ASYNCHRONE À

3 V

ITESSES

A

SYNCHRONMOTOR MIT

3 G

ESCHWINDIGKEITEN

M

OTOR ASÍNCRONO A

3 V

ELOCIDAD

A

SYNCHRONE MOTOR MET

3 S

NELHEDEN

1

2

1

M

OTORE ELETTRONICO

ECM
ECM ELECTRONIC MOTOR
MOTEUR ELECTRONIQUE ECM
E

LEKTRONISCHEM MOTOR ECM

M

OTOR ELECTRÓNICO ECM

E

LEKTROMOTOR ECM

2

UNT-SVU012-XX3 3A

UNT-SVU012-XX UNT-SVU012-XX

D0-D0

CA

CF

Contatto CA [F1-F1]:

ON-OFF remoto
oppure Change-Over
Estate/Inverno remoto
(vedi impostazione DIP 9).

- con DIP N.ro 9 in OFF
è configurato come ON/OFF
remoto dove:

• contatto aperto = ON

• contatto chiuso = OFF

- con DIP N.ro 9 in ON
è configurato come
Estate/Inverno dove:

• contatto aperto = Inverno

• contatto chiuso = Estate

Contatto CF (F2-F2):

- contatto finestra aper ta

- sonde presenza persona

- un altro sistema
A contatto chiuso

l’apparecchio funziona.
A contatto aperto

l’apparecchio si ferma.
Se utilizzato,

togliere il Jumper MC1
di chiusura del contatto.

Contact CA [F1-F1]:

Remote ON-OFF
or remote Summer/Winter
Change-Over
(See DIP 9 setting).

- with DIP No 9 set on OFF
is configured
as remote ON/OFF where:

• contact open = ON

• contact closed = OFF

- with DIP No 9 set on ON
is configured
as Summer/Winter where:

• contact open = Winter

• contact closed = Summer

Contact CF (F2-F2):

- window open contact

- person presence sensors

- other systems
When the contact is closed

the appliance can operate.
When the contact is open

the appliance is stopped.
If used,

remove the MC1 Jumper
for contact closure.

Contact CA [F1-F1]:

MARCHE-ARRÊT à distance
ou bien changement de marche
Été/Hiver à distance
(Voir réglage DIP 9).

- avec DIP N.ro 9 en ARRÊT
est configuré comme MARCHE/

ARRÊT à distance quand:

• contact ouvert = MARCHE

• contact fermé = ARRÊT

- avec DIP N.ro 9 en MARCHE

est configuré
comme été/hiver quand:

• contact ouvert = Hiver

• contact fermé = Été

Contact CF (F2-F2):

- contact fenêtre ouverte

- sonde détection de présence

- autre système

Contact fermé
l’appareil fonctionne.

Contact ouvert
l’appareil s’arrête.

Si utilisé,
enlever le cavalier MC1
de fermeture du contact.

Kontakt CA [F1-F1]:

Fern-ON-OFF
oder Change-Over
Sommer/Winter Fern
(siehe Einstellung DIP 9).

- mit DIP Nr. 9 auf OFF
ist es konfiguriert
wie Fern-ON/OFF wo:

• Kontakt offen = ON

• Kontakt geschlossen = OFF

- mit DIP Nr. 9 auf ON
ist es konfiguriert
wie Sommer/Winter wo:

•

Kontakt offen = Winter

•

Kontakt geschlossen = Sommer

Kontakt CF (F2-F2):

- Kontakt für offenes Fenster

- Personalanwesenheitsmelder

- anderem System
Bei geschlossenem Kontakt

funktioniert das Gerät.
Bei offenem Kontakt schaltet

sich das Gerät aus.
Falls verwendet, ist der

Jumper MC1 für den Verschluss
des Kontakts zu entfernen.

Contacto CA [F1-F1]:

ON-OFF remoto
o bien Change-Over
Verano/Invierno remoto
(ver configuración de DIP 9).

- con DIP N.ro 9 en OFF
está configurado
como ON/OFF emoto donde:

• el contacto abierto = ON

• el contacto cerrado = OFF

- con DIP N.ro 9 en ON
está configurado
como Verano/Invierno donde:

• el contacto abierto = Invierno

• el contacto cerrado = Verano

Contacto CF (F2-F2):

- contacto ventana abierta

- sonda presencia persona

- otro sistema
Con el contacto cerrado

el aparato funciona.
Con el contacto abierto

el aparato se para.
Si se ha utilizado,

quitar el Jumper MC1
de cierre del contacto.

Contact CA [F1-F1]:

ON-OFF remote of
Omschakeling Zomer/Winter
(Zie instelling DIP 9).

- met DIP 9 op OFF
geconfigureerd
als remote ON/OFF waarbij:

• rustcontact = ON

• maakcontact = OFF

- met DIP 9 op ON
geconfigureerd
als Zomer/Winter waarbij:

• rustcontact = Winter

• maakcontact = Zomer

Contact CF (F2-F2):

- contact open raam

- sonde aanwezigheid persoon

- ander systeem
Bij gesloten contact werkt

het apparaat.
Bij open contact stopt

het apparaat.
Verwijder, indien gebruikt, de

Jumper MC1 voor het afsluiten
van het contact.

Contatto D0-D0:

è un contatto pulito
normalmente aperto che
assume il significato in funzione
della posizione del DIP 8.

- con DIP N.ro 8 in OFF
il contatto fornisce
lo stato della macchina:

• contatto aperto = stato
macchina in OFF

• contatto chiuso = stato
macchina in ON

- con DIP N.ro 8 in ON
il contatto fornisce

lo stato della

pompa

di evacuazione consensa

:

• contatto aperto = pompa ok

• contatto chiuso = allarme
pompa attivo

Contact D0-D0:

It is a clean contact
usually open
which assumes significance
according to DIP 8 position.

- with DIP No 8 set on OFF
the contact provides
the state of the machine:

• open contact = OFF state
of the machine

• closed contact = ON state
of the machine

- with DIP No 8 set on ON
the contact provides
the state
of the condensate pump:

• open contact = pump ok

• closed contact = activated
pump alarm

Contact D0-D0:

c’est un contact propre
normalement ouvert il assume
la signification en fonction
de la position du DIP 8.

- avec DIP N.ro 8 en ARRÊT

le contact fournit
l’état de la machine:

• contact ouvert = état

machine en ARRÊT

• contact fermé = état

machine en MARCHE

- avec DIP N.ro 8 en MARCHE

le contact fournit

l’état de la pompe d’evacuation

des condensats:

• contact ouvert = pompe ok

• contact fermé = alarme

de la pompe activée

Kontakt D0-D0:

ist ein sauberer, normal
geöffneter Kontakt, der die
Bedeutung in Abhängigkeit der
DIP 8. Funktion übernimmt.

- mit DIP Nr. 8 auf OFF
liefert der Kontakt
den Maschinenzustand:

• offener Kontakt =
Maschinen- Zustand auf OFF

• geschlossener Kontakt =
Maschinen- Zustand auf ON

- mit DIP Nr. 8 auf ON
liefert der Kontakt
den Kondensatpumpezustand:

• offener Kontakt = pump ok

• geschlossener Kontakt =
pump alarm aktiviert

Contacto D0-D0:

es un contacto limpio
normalmente abierto que
asume el significado en función
de la posición del DIP 8.

- con DIP N.ro 8 en OFF
el contacto proporciona
el estado de la máquina:

• contacto abierto = estado
máquina en OFF

• contacto cerrado = estado
máquina en ON

- con DIP N.ro 8 en ON
el contacto proporciona

el estado de la

bomba de

evacuación de condensados:

• contacto abierto = bomba ok

• contacto cerrado = alarma
de la

bomba activado

Contact D0-D0:

dit is een schoon rustcontact
waarvan de betekenis door de
stand van DIP 8 bepaald wordt.

- met DIP 8 op OFF
levert het contact
de staat van de machine:

• rustcontact = staat
machine OFF

• maakcontact = staat
machine ON

- met DIP 8 op OFN
levert het contact de staat
van de condensatwaterpomp

:

• rustcontact = pomp ok

• maakcontact = alarmsignal
pomp actief

FUNZIONE
DEI CONTATTI
AUSILIARI

FUNCTION
OF THE AUXILIARY
CONTACTS

FONCTION
DES CONTACTS
AUXILIAIRES

FUNKTION
DER
HILFSKONTAKTE

FUNCIONES
DE LOS CONTACTOS
AUXILIARES

FUNCTIE
VAN DE
HULPCONTACTEN

4 4A

I

MPIANTO A

2

TUBI

2

PIPE UNITS

I

NSTALLATION À

2

TUBES

Termostatazione con valvole

Thermal power station with valves

Termostatisation avec vannes

T3 disabilitata

T3 disabled

T3 désactivé

T3 solo Inverno quando abilitata

T3 only Winter when enabled

T3 seulement hiver quand activé

Ventilazione continua

Continuous ventilation

Ventilation continue

Unità senza resistenza elettrica

Unit without electrical heater

Unité sans résistance électrique

T2 come Change-Over CH (resistenza II° gradino)

T2 as CH Change-Over (resistance phase II)

T2 comme changement de marche CH (résistance II° échelon)

RL7 (D0-D0) abbinato allo stato del controllore

RL7 (D0-D0) according to the state of the controller

RL7 (D0-D0) couplé à l’état du contrôleur

CA

= ON/OFF remoto

CA

= Remote ON/OFF

CA

= MARCHE/ARRÊT à distance

Master

I

MPIANTO A

4

TUBI

4

PIPE UNITS

I

NSTALLATION À

4

TUBES

Termostatazione con Fan

Thermal power station with Fan

Termostatisation avec ventilateur

T3 abilitata
T3 enabled
T3 activée

T3 Inverno ed Estate quando abilitata
T3 Winter and Summer when enabled

T3 Hiver et été quand activé

Ventilazione contemporanea delle valvole

Simultaneous ventilation of valves

Ventilation simultanée des vannes

Gestione Resistenze

Resistance-coils Management

Gestion des résistances

Gestione Resistenze con T2

Resistance-coils with T2

Gestions des résistance avec T2

RL7 (D0-D0) abbinato alla pompa

RL7 (D0-D0) according to the pump

RL7 (D0-D0) couplé à la pompe

CA = Estate/Inverno remoto

CA = Remote Summer/Winter

CA = Été/hiver à distance

Slave

1
2
3
4
5
6
7
8
9

10

OFF

OFF

OFF

OFF

OFF

OFF

OFF

OFF

OFF

OFF

ONDIP DEFAULT OFF

Posizione / Position / Position

2-L

EITER-ANLAGE

I

NSTALACIÓN A

2

TUBOS

I

NSTALLATIE MET

2

LEIDINGEN

Thermostatregelung mit Ventilen

Termostato con válvulas

Thermostatering met kleppen

T3 gesperrt

T3 deshabilitado

T3 gedeactiveerd

T3 nur Winter, wenn zugelassen
T3 sólo Invierno cuando está habilitado
T3 uitsluitend winter indien geactiveerd

Fortlaufende Belüftung

Ventilación continua

Continue ventilatie

Unità ohne Elektrischer Widerstand

Unidad sin eesistencia eléctrica

Units zonder elektrische weerstand

T2 als Change-Over CH (Widerstand II. Stufe)

T2 como Change-Over CH (resistencia II° nivel)

T2 Omschakeling CH (weerstand 2de fase)

RL7 (D0-D0) mit dem Zustand des Reglers verbunden

RL7 (D0-D0) conectado al estado del controlador

RL7 (D0-D0) gecombineerd met de staat van de controller

CA

= ON/OFF Fern

CA

= ON/OFF remoto

CA

= remote ON/OFF

Master

4-L

EITER-ANLAGE

I

NSTALACIÓN A

4

TUBOS

I

NSTALLATIE MET

4

LEIDINGEN

Thermostastregelung mit Ventilator

Termostato con ventilador

Thermostatering met ventilatorluchtkoeler

T3 zugelassen

T3 habilitado

T3 geactiveerd

T3 Winter und Sommer, wenn zugelassen

T3 Invierno y Verano cuando está habilitado

T3 Winter en Zomer indien geactiveerd

Gleichzeitige Belüftung der Ventile

Ventilación simultánea de las válvulas

Gelijktijdige ventilatie van de kleppen

Verwaltung der Widerstände

Gestión de Resistencias

Beheer Weerstanden

Widerstände mit T2

Gestión de Resistencias con T2

Beheer Weerstanden met T2

RL7 (D0-D0) mit der Pumpe

RL7 (D0-D0) conectado a la bomba

RL7 (D0-D0) gecombineerd met de pomp

CA

= Sommer/Winter Fern

CA

= Verano/Invierno remoto

CA

= remote Zomer/Winter

Slave

1
2
3
4
5
6
7
8
9

10

OFF

OFF

OFF

OFF

OFF

OFF

OFF

OFF

OFF

OFF

ONDIP DEFAULT OFF

Position / Posición / Positie

NB = 4+2 = 4 sec. fisso + 2 lampeggiante
OK = funzionante
Ko = non funzionante
open = contatto aperto

NB = 4+2 = 4 sec. fixed + 2 flashing
OK = working
Ko = not working
open = open contact

NB = 4+2 = 4 sec. fixe + 2 clignotant
OK = fonctionnant
Ko = non fonctionnant
open = contact ouvert

KoRX485

T1

T3

CF

CA

OK

OKOKOK

OK Ko

Ko Ko

Ko

OK

OK open

open open

open

ON Blink OFF OFF ON Blink 4+2 OFF ON Blink 4+2

LED3LED2LED1

NB = 4+2 = 4 Sek. fest + 2 blinkend
OK = funktionstüchtig
Ko = nicht funktionstüchtig
open = Kontakt offen

NB = 4+2 = 4 seg. fijo + 2 relampagueante
OK = funcionando
Ko = no funcionando
open = contacto abierto

NB = 4+2 = 4 sec. aan + 2 knipperend
OK = functioneert
Ko = functioneert niet
open = contact open

KoRX485

T1

T3

CF

CA

OK

OKOKOK

OK Ko

Ko Ko

Ko

OK

OK open

open open

open

ON Blink OFF OFF ON Blink 4+2 OFF ON Blink 4+2

LED3LED2LED1

IMPOSTAZIONE
DIP DI
CONFIGURAZIONE

SETTING THE
CONFIGURATION
DIPSWITCHES

PROGRAMACIÓN
DIP
DE CONFIGURACIÓN

INSTELLING
CONFIGURATIE­SCHAKELAAR

PROGRAMMATION
DIPSWITCHES

EINSTELLUNG DER
KONFIGURATIONS­DIP-SWITCHES

TABELLA
SEGNALAZIONE
LED

LED
SIGNAL TABLE

TABLA
INDICACIÓN LED

TABEL LED
SIGNALERING

TABLEAU
SIGNALISATION
LED

LED-SIGNAL­TABELLE

5 5A

UNT-SVU012-XX UNT-SVU012-XX

Il funzionamento standard della
macchina prevede che la ventila­zione sia sempre attiva e che la
regolazione avvenga sulle valvole
acqua.
Impostando i Dip è possibile inter­venire con la regolazione non solo
sulle valvole ma anche sul ventila­tore, avendo impostato però una
post-ventilazione di 3 minuti.

Al raggiungimento del set, la val­vola acqua viene diseccitata e, dopo
3 minuti, anche il ventilatore viene
fermato.

Nota: per evitare che fenomeni di
stratificazione alterino il valore di
temperatura rilevata dalla sonda
aria durante lo stato di OFF del ven­tilatore, questo viene comunque av­viato 100 secondi ogni 10 minuti.

In standard operation the fan is
always on and control is performed
on the water valves.
The dipswitches can be set to allow
control not only on the valves but
also on the fan, however with a
post-ventilation time of 3 minutes.

When reaching the set point, the
water valve is de-energised, and
then the fan is stopped after 3
minutes.

Note: to avoid phenomena of
stratification altering the temperature
value measured by the air probe
when the fan is OFF, this is started
for 100 seconds every 10 minutes.

Le fonctionnement standard de la
machine prévoit que la ventilation
soit toujours active et que le réglage
se fasse sur les vannes eau.
En programmant le Dip il est pos­sible d’intervenir avec le réglage
non seulement sur les vannes mais
également sur le ventilateur en
programmant une post ventilation
de 3 minutes.

Quand la consigne est atteinte, la
vanne eau est désexcitée et, au
bout de 3 minutes, le ventilateur
est également arrêté.

Note: pour éviter que des phéno­mènes de stratification ne faussent
la valeur de température relevée
par la sonde air pendant l’état OFF
du ventilateur, celui-ci se met en
marche pendant 100 secondes
toutes les 10 minutes.

Bei der Standardfunktion des Geräts
ist die Belüftung immer aktiv und die
Einstellung erfolgt an den Wasser­ventilen.
Durch Verstellen der Dip-Switches
kann die Einstellung nicht nur die
Ventile betreffen, sondern auch den
Ventilator, wobei jedoch eine Nach­belüftung von 3 Minuten eingestellt
sein muss.

Bei Erreichen des Sollwerts wird
das Wasserventil geschlossen
und nach 3 Minuten hält auch der
Ventilator an.

NB: Um zu vermeiden, dass der Fühler
beim Betriebszustand “Ventilator = Off”
falsche Luft-temperaturwerte durch
Bildung kalter und warmer Luft­schichten misst, wird der Ventilator
in jedem Fall alle 10 Minuten für
100 Sekunden angeschaltet.

El funcionamiento estándar de la
máquina prevé que la ventilación
siempre esté activa y que la regu­lación se realice sobre las válvulas
de agua.
Programando los Dip se puede
intervenir con la regulación no sólo
en las válvulas sino también en el
ventilador pero habiendo progra­mado una ventilación posterior de
3 minutos.

Cuando se llega al punto de ajuste,
la válvula de agua se desactiva y
3 minutos después el ventilador
también se para.

Nota: para evitar que fenómenos
de estratificación alteren los valo­res de temperatura recogidos por
la sonda de aire mientras el venti­lador está en OFF, este se activa
durante 100 segundos cada 10 mi­nutos.

De standaardwerking van het
apparaat voorziet dat de ventilatie
altijd actief is en dat de regeling
plaatsvindt op de waterkleppen.
Met behulp van de dimschakelaars
is het niet alleen mogelijk de kleppen,
maar ook de ventilatie te regelen,
hoewel slechts een ventilatiepost
van 3 minuten ingesteld werd.

Bij het halen van de set, wordt de
waterklep uitgesloten en stopt ook
de ventilator na 3 minuten.

Opmerking: om te voorkomen dat
een laageffect de waarde van de
temperatuur gemeten door de lucht­sonde tijdens de OFF-status van
de ventilator wijzigt, schakelt deze
elke 10 minuten gedurende 100
seconden in.

- Ventilazione continua.

-

Termostatazione (ON/OFF) del-

le/a valvole/a acqua.

- T3 disattivata.

Nota:

la sonda T3 (di minima tem­peratura) è montata; se si vuole
attivarne il funzionamento, porre
il Dip 3 in ON.

- Fan always on.

- Temperature control (ON/OFF)
on the water valve/valves.

- T3 disabled.

Note:

probe T3 (cut-out thermostat)
is already fitted; to enable the
operation of the probe, set dipswitch
3 to ON.

- Ventilación continua.

-

Control termostático (ON / OFF)

de la(s) válvula(s) agua.

- T3 desactivada.

Nota:

la sonda T3 (de temperatura
mínima) está montada; si se quiere
activar el funciona-miento, poner
el Dip 3 en ON.

- Continue ventilatie.

-

Thermostatische regeling (ON/OFF)
van de waterklep (pen).

- T3 uitgesloten.

Opmerking: de sonde T3 (minimale
temperatuuruitschakelthermostaat)
is gemonteerd; indien men deze
wenste te activeren, de dimschakelaar
3 op ON zetten.

- Ventilation continue.

- Ther mostatation (ON/OFF) de
la(des) vanne(s) eau.

- T3 désactivée.

Note:

la sonde T3 (limitation basse)
est montée; si on veut en activer
le fonctionnement mettre le Dip 3
sur ON.

- Dauerbelüftung.

- Temperaturregelung (ON/OFF)
des Wasserventils/der Wasser­ ventile.

- T3 deaktiviert.

NB: der Mindesttemperaturfühler
T3 ist montiert; soll seine Funktion
aktiviert werden, den Dip-Switch 3
auf ON stellen.

FUNZIONE AUTOFAN AUTOFAN FUNCTION FONCTION AUTOFAN FUNKTION AUTOFAN FUNCIÓN AUTOFAN FUNCTIE AUTOFAN

CONFIGURAZIONE
DI DEFAULT

DEFAULT
CONFIGURATION

CONFIGURACIÓN
POR DEFECTO

DEFAULT­CONFIGURATIE

CONFIGURATION
PAR DEFAUT

DEFAULT­KONFIGURATION

6 6A

DIP 10 OFFDIP 10 ONDIP 10 ON

Master SlaveSlaveSlave

JUMPER

MC2

Slave

CASSETTE CASSETTE CASSETTE

DIP 10 ON

CASSETTE

DIP 10 ON

JUMPER

MC2

CASSETTE

Jumper J1

MC2

Jumper J1

MC2

DIP 10 ONDIP 10 ONDIP 10 OFF

Slave SlaveSlaveMaster

JUMPER

MC2

Slave

CASSETTE CASSETTE CASSETTE

DIP 10 ON

CASSETTE

DIP 10 ON

Jumper J1

MC2

CASSETTE

Collegamento con Master all’inizio della rete / Connection with the Master at the start of the network

Raccordement avec unité Maître au début du réseau / Anschluss mit Master-Gerät am Anfang des Netzes

Conexión con Master al inicio de la red / Aansluiting met Master aan het begin van het netwerk

Collegamento con Master all’interno della rete / Connection with the Master inside the network

Raccordement avec unité Maître à l’intérieur du réseau / Anschluss mit Master-Gerät im Innern des Netzes

Conexión con Master dentro de la red / Aansluiting met Master in het netwerk

CHIUSO
CLOSED

FERME

GESCHLOSSEN

CERRADO

GESTOLEN

APERTO

OPEN

OUVERT

GEÖFFNET

ABIERTO

OPEN

MC2

FUNZIONAMENTO
MASTER-SLAVE

MASTER-SLAVE
OPERATION

FONCTIONNEMENT
MAÎTRE-ESCLAVE

MASTER-SLAVE­FUNKTION

FUNCIONAMIENTO
MASTER-SLAVE

WERKING
MASTER-SLAVE

Gestione

di più apparecchi,

in collegamento seriale,

con un unico telecomando

o con il comando T–MB

È possibile collegare più apparec­chi fra loro e controllarli simultanea­mente trasmettendo le impostazio­ni dal telecomando o dal comando
T–MB ad un’unica unità MASTER.
Tutte le altre unità vengono defini­te SLAVE.
Il funzionamento di ogni singolo ap­parecchio dipenderà, invece, dalle
condizioni rilevate da ciascuno di
essi in base alla temperatura rile­vata.
Ogni volta che si crea una rete se­riale è importante definirne la fine
chiudendo il Jumper MC2 sull’ulti­ma unità collegata.

Nota: Il ventilcovettore Master do­vrà avere il Dip 10 in posizione
OFF, mentre tutti gli apparecchi
collegati come Slave dovranno
avere il Dip 10 in posizione ON.

Collegamento Seriale

Jumper di fine rete

Nel caso di collegamento RS485
(Master/Slave o Maxinet) la rete deve
essere chiusa sull’ultima macchina.
La chiusura viene effettuata chiu­dendo il Jumper MC2.

Managing

a group of appliances,

via serial connection,

with just one remote control

or with the T–MB control

It is possible to connect multiple
devices controlling them
simultaneously, transmitting settings
from the remote control or from the
T–MB control to a single MASTER
unit.
All other units are defined SLAVE.
The operation of each individual
appliance will depend, on the other
hand, on the temperature conditions
measured by each of these.
Whenever a serial network is set
up, the end of the line must be
defined by closing jumper MC2 on
the last unit connected.

Note: The Master fan coil will have
Dip 10 positioned on OFF, while all
other devices connected as Slave
will have Dip 10 positioned ON.

Serial Connection

end network jumper

In the case of RS485 connection (Master/
Slave or Maxinet) the network supplying
the last machine should be disconnected.
Disconnection is made closing the

Jumper MC2.

Gestion
de plusieurs appareils,
en raccordement série,

avec une seule télécommande

ou avec le commande T–MB

Il est possibile de brancher plusieurs
appareils entre eux et les contrôler
simultanément en transmettant les
réglages du télécommande ou de
la commande T–MB à un unique
unité MAÎTRE. Toutes les autres
unités sont définies ESCLAVE.
Le fonctionnement de chaque appareil
dépendra, par contre, des conditions
relevées par celui-ci selon la tem­pérature mesurée.
Chaque fois qu’on crée un réseau
série il est important d’en définir la
fin en fermant le Jumper MC2 sur
la dernière unité raccordées.

Note: Le ventilo-convecteur Maître
devra Avoir le Dip 10 en position
ARRÊT, pendant que tous les appareils
branchés comme Esclave devront
avoir le Dip 10 en position MARCHE.

Branchement en série

Chevalier de fin de réseau

Dans le cas de branchement RS485
(Maître/Esclave ou Maxinet) la réseau
doit être fermé sur la dernière machine.
La fermeture est effectuée en fermant
le Chevalier MC2.

Verwaltung
von mehreren, seriell
geschalteten Geräten

mit nur einer Fernbedienung
oder mit der T–MB Steuerung

Sie können mehrere Geräte unter­einander verbinden und sie gleichzeitig
überprüfen, indem die Einstellungen
von der Fernbedienung oder vom
T–MB-Befehl zu einer einzigen MASTER­Einheit übertragen werden. Alle anderen
Einheiten werden als SLAVE definiert.
Die Funktion der einzelnen Geräte
hängt hingegen von den jeweils an
ihnen gemessenen Temperaturen ab.
Jedes Mal, wenn ein serielles Netz
erstellt wird, muss dessen Ende
mit dem Jumper MC2 am letzten
angeschlossenen Gerät definiert
werden.

NB: Der Ventilator-Konvektor Master
muss den Dip 10 in der OFF-Position
haben, während alle als Slave
angeschlossenen Geräte den Dip
10 in ON-Position haben müssen.

Serielle Verbindung

Jumper vom Netzende

Im Falle der RS485-Verbindung muss
das Netz an der letzten Maschine
geschlossen werden.
Die Schließung erfolgt durch
Schließen des Jumper MC2.

Gestión

de más aparatos,

en conexión en serie, con

un único mando a distancia

o con el mando T–MB

Es posible conectar más dipositivos
entre si y controlarlos simultánea­mente transmitiendo la configuración
desde el mando a distancia o desde
el mando T–MB a una única unidad
MASTER. Todas las otras unidades
serán definidas como SLAVE.
El funcionamiento de cada aparato
dependerá, en cambio, de las condi­ciones tomadas de cada uno de ellos
en base a la temperatura recogida.
Cada vez que se crea una red en
serie es importante definir su final
cerrando el Jumper MC2 sobre la
última unidad conectada.

Nota: El ventilador Master deberá
tener el Dip 10 en posición OFF,
mientras todos los dispositivos
conectados como Slave deberán
tener el Dip en posición ON.

Conexión Serie

Jumper de red fina

En el caso de conexión RS485
(Master/Slave o Maxinet) la red debe
estar cerrada en la última máquina.
El cierre se efectúa cerrando el

Jumper MC2.

Beheer

van meer serieel aangesloten

apparaten, met een enkele

afstandsbediening

of met de T–MB bediening

U kunt meerdere apparaten op
elkaar aansluiten en ze tegelijkertijd
controleren door de instellingen
met de afstandsbediening of het
T–MB commando met een enkele
MASTER unit te verzenden. Alle
andere units zijn SLAVE units.
De werking van elk apparaat is evenwel
afhankelijk van de omstandigheden die
elke eenheid opmeet en de temperatuur.
Telkens wanneer een serieel netwerk
gecreëerd wordt, is het belangrijk
het einde te bepalen door de Jumper
MC2 op de laatste eenheid te sluiten.

Opmerking: De Dip 10 van de
Master ventilatorluchtkoeler moet
op OFF staan,t terwijl de Dip 10 van
de aangesloten Slave apparaten
op ON moet staan.

Serie aansluiting

Jumper einde net

Sluit het net af op de laatste machine
in het geval van een RS485 aansluiting
(Master/Slave of Maxinet).
Sluit hem af door de Jumper MC2
te sluiten.

7 7A

UNT-SVU012-XX UNT-SVU012-XX8 8A

Nell’effettuare
il collegamento elettrico
di una rete di ventilconvettori
utilizzanti la connessione
in via seriale, occorre
porre estrema attenzione
ad alcuni aspetti esecutivi:

1

-

tipo di conduttore
da utilizzare: doppino
schermato 24 AWG flessibile

2

-

la lunghezza complessiva
della rete non deve superare
700/800 metri

3

-

il massimo numero
di ventilconvettori collegabili
è di 20 unità

When making
the electrical connections
in a network of fan coils
communicating via a serial line,
extreme care must be paid to
some important details:

1

-

type of cables used:
twisted pair with shield,
24 AWG, flexible

2

-

the overall length
of the network must
not exceed 700/800 metres

3

-

a maximum of 20 fan coils
can be connected

Lors du raccordement
électrique d’un réseau
de ventilo-convecteurs utilisant
la connexion série, il est
important de faire attention à:

1

-

type de conducteur
à utiliser: deux paires
blindées 24 AWG flexible

2

-

la longueur globale
du réseau ne doit pas être
s

upérieure à 700/800 mètres

3 - ne pas raccorder plus de 20

ventilo-convecteurs

Beim Elektroanschluss eines
seriell verbundenen Netzes
von Klimakonvektoren sind einige
praktische Aspekte besonders
zu beachten:

1

-

Typ des zu verwendenden

Leiters: abgeschirmtes Kabel

24 AWG

2

-

Die Gesamtlänge
des Netzes darf nicht mehr
als 700/800 Meter betragen

3

-

Es können maximal 20
Klimakonvektoren
angeschlossen werden

Al efectuar
la conexión eléctrica de una red
de ventiladores convectores
usando la conexión en serie,
deben vigilarse mucho algunos
aspectos de la ejecución:

1

-

tipo de conductor que
se debe usar: cable eléctrico
blindado 24 AWG flexible

2

-

la longitud total de la red
no debe ser superior
a los 700/800 metros

3

-

el número máximo
de ventiladores convectores
conectables
es de 20 unidades

Voor de elektrische seriële
aansluiting van een netwerk van
ventilators-convectors, wordt
een bijzondere aandacht besteed
aan de volgende aspecten:

1

-

te gebruiken type geleider:
beschermde soepele
24 AWG-kabel

2

-

het netwerk
mag in totaal niet langer
dan 700/800 meter zijn

3

-

er mogen
maximum 20 eenheden
aangesloten worden

ISTRUZIONI
OPERATIVE PER
IL COLLEGAMENTO
CON LINEA SERIALE
RS485

OPERATING
INSTRUCTIONS
FOR CONNECTION
VIA AN RS485
SERIAL LINE

INSTRUCTIONS
POUR
LE RACCORDEMENT
AVEC LIGNE SÉRIE
RS485

OPERATIVE
ANWEISUNGEN
FÜR DEN ANSCHLUSS
MIT SERIELLER
LEITUNG RS485

INSTRUCCIONES
OPERATIVAS
PARA LA CONEXIÓN
CON LÍNEA EN SERIE
RS485

AANWIJZINGEN
VOOR DE
AANSLUITING
MET SERIËLE LIJN
RS485

Cavo schermato da utilizzare
The shielded cable to be used
Câble blindé à utiliser
Verwenden des Abschirmkabel
Cable blindado que debe usarse
Beschermde kabel te gebruiken

TIPO
TYPE
TYP

BELDEN 9841, RS-485, 1x2x24 AWG SFTP, 120 Ohm

UNT-SVU012-XX UNT-SVU012-XX9 9A

- i cavi vanno tirati
con una forza inferiore a 12 kg.
Una maggiore forza
può snervare i conduttori
e quindi ridurre le proprietà
di trasmissione;

- non attorcigliare, annodare,
schiacciare o sfilacciare
i conduttori;

- non posare il conduttore
di segnale assieme a quelli
di potenza;

- se si deve incrociare
il conduttore di segnale
con quello di potenza,
incrociateli a 90°;

- non effettuate le giunte
di spezzoni di cavo.
Utilizzate sempre un unico
cavo per collegare fra di loro
le singole unità;

- non serrare eccessivamente
i conduttori sotto i morsetti
di collegamento terminale.
Spelare la parte terminale
del cavo con cura e attenzione.
Non schiacciare il cavo in
corrispondenza di pressatravi
o supporti di sicurezza;

- rispettare sempre la posizione
dei colori in corrispondenza
dei punti di partenza ed arrivo
del collegamento;

- una volta effettuato
il cablaggio, verificare
visivamente e fisicamente
che i cavi siano sani
e correttamente disposti;

- installare i cavi e le unità
in maniera da minimizzare
la possibilità di contatti
accidentali con altri cavi
di potenza o potenzialmente
pericolosi quali i cavi
dell’impianto di illuminazione;

- non posare i cavi
di alimentazione a 12 Volt
e di comunicazione vicino
a barre di potenza, lampade
di illuminazione, antenne,
trasformatori, o tubazioni
ad acqua calda o vapore;

- the cables should be tightened
to a force of less than 12 kg.
Higher forces may fray
the wires and reduce
the transmission properties;

- do not twist, knot,
crush or fray the wires;

- do not lay the signal cables
and power cables together;

- if the signal cable
needs to cross a power cable,
make sure
the intersection is at 90°;

- do not join sections of cable.
Always use one single cable
to connect the units together;

- do not excessively tighten
the wires under the connection
terminals. Strip the end
of the cable with care.
Do not crush the cable
at the cable glands or safety
supports;

- always observe the positions
of the colours corresponding
to the start and end
of the connections;

- once having completed
the wiring, visually
and physically check that the
cables are in good condition
and correctly positioned;

- install the cables and the unit
in such as way as to minimise
the possibility of accidental

contact with other power cables
or potentially dangerous
cables, such as the cables
for the lighting system;

- do not lay the 12 volt power
cables and communication
cables near power devices,
lights, antennae, transformers
or hot water or steam pipes;

- les câbles doivent être tirés
avec une force inférieure
à 12 kg. Une force supérieure
peut déformer les conducteurs
et donc réduire les propriétés
de transmission;

-

ne pas tordre, faire des nœuds,
écraser ou sectionner
les fils des conducteurs;

- ne pas installer
le conducteur de signal
avec les câbles de puissance;

- si les conducteurs de signal
et de puissance doivent
se croiser, les croiser à 90°;

- ne pas raccorder
des segments de câble.
Utiliser toujours un seul câble
pour raccorder entre elles
les unités;

- ne pas trop serrer
les conducteurs sous
les bornes de raccordement.
Dénuder la partie terminale
du câble. Ne pas écraser le
câble dans les presse-étoupes
ou supports de sécurité;

- bien respecter la position
des couleurs aux points
de départ et arrivée
du raccordement;

- quand le câblage est
terminé vérifier visuellement
et physiquement que
les câbles sont en bon état
et bien placés;

- installer les câbles et
les unités de façon à éviter
toute possibilité de contacts
accidentels avec d’autres
câbles de puissance
ou potentiellement dangereux
tels que les câbles
de l’installation d’éclairage;

- ne pas poser les câbles
d’alimentation à 12 volts et
de communication près
des barres de puissances,
lampes d’éclairage, antennes,
transformateurs ou tuyauterie
d’eau chaude ou vapeur;

- Die Kabel werden mit einer
max. Kraft von 12 kg gezogen.
Eine stärkere Kraft kann
die Leiter erlahmen lassen
und die Übertragungskapazität
vermindern;

- Die Leiter dürfen nicht
verdreht, verknotet, gequetscht

oder zerschlissen werden;

- Den Signalleiter

nicht zusammen mit
den Leistungsleitern verlegen;

- Wenn der Signalleiter mit

dem Leistungsleiter gekreuzt
werden muss, sollte diese
Verkreuzung rechtwinklig sein;

- Keine Kabelstücke verbinden.

Für die Verbindung
der einzelnen Geräte immer
nur ein einziges Kabel
verwenden;

- Die Leiter nicht zu stark

in den Anschluss-klemmen
festziehen. Das Endstück des
Kabels sorgfältig abisolieren.
Darauf achten, dass das Kabel
nicht von Kabelschellen
oder Sicherheits-halterungen
gequetscht wird;

- Stets die Übereinstimmung

der Farben am Ausgangs- und
Endpunkt des Anschlusses
einhalten;

- Nachdem die Verkabelung

fertig gestellt wurde, sorgfältig
kontrollieren, ob die Kabel
unversehrt und korrekt
angeordnet sind;

- Die Kabel und die Geräte so

installieren, dass Berührungen
mit anderen Leistungskabeln
oder potentiell gefährlichen
Kabeln, wie jenen der
Beleuchtungsanlage, so
weit wie möglich
ausgeschlossen werden;

- Die 12 Volt-Einspeisungskabel

und die Über-tragungskabel
nicht in der Nähe von

Stromschienen, Leuchtkörpern,

Antennen, Transformatoren,
Warmwasser-oder
Dampfleitungen verlegen;

- los cables se tiran
con una fuerza inferior a 12 kg.

Una fuerza superior puede
debilitar los conductores
y por lo tanto reducir

las propiedades de transmisión;

- no retorcer, anudar,

aplastar o deshilachar
los conductores;

- no poner el conductor de señal

junto con los de potencia;

- si el conductor de señal

se tiene que cruzar con el
de potencia, cruzarlos a 90°;

- no realice empalmes de trozos

de cable. Use siempre
un único cable para conectar
entre si las unidades
individuales;

- no apriete demasiado
los conductores bajo las bornas

de conexión terminal. Pele
la parte terminal del cable
con precaución. No aplaste
el cable que esté en contacto
con sujetacables o soportes
de seguridad;

- respete siempre la posición
de los colores correspondientes

a los puntos de partida
y de llegada de la conexión;

- una vez realizado

el cableado verifique
visualmente y físicamente
que los cables estén bien y
situados correctamente;

- instale los cables y la unidad

de manera que se minimice
la posibilidad de contactos
accidentales con otros cables
de potencia o potencialmente
peligrosos como los cables

de la instalación de iluminación;

- no coloque los cables

de alimentación de 12 volt y
los de comunicación cerca de
la barra de potencia, lámparas
de iluminación, antenas,
transformadores, o tuberías
de agua caliente o vapor;

- de trekkracht uitgeoefend
op de kabel mag niet meer
dan 12 kg bedragen.
Een grotere kracht kan de
geleiders beschadigen
en bijgevolg de overdracht
in het gedrang brengen;

- de geleiders mogen niet
verwikkeld, geknoopt, geplet
of uitgerafeld worden;

- de signaalgeleider wordt niet
geplaatst samen
met de vermogensgeleider;

- indien de signaalgeleider
de vermogensgeleider moet
kruisen, doe dit dan bij 90°;

- verbind geen stukjes kabel.
Gebruik altijd een enkele kabel
om de eenheden onderling
aan te sluiten;

-

zet de geleiders niet overdreven
aan in het klemmenbord.
Ontbloot zorgvuldig
het uiteinde van de kabel.
Plet de kabel niet ter hoogte
vanm de kabelhouder
of de veiligheidshouders;

- respecteer altijd de positie
van de kleuren ter hoogte van
de vertrek en aankomstpunten
van de aansluiting;

- controleer na de bekabeling
visueel en fysiek of de kabels
in goede staat verkeren
en correct geplaatst zijn;

- installeer de kabels
en eenheden op dergelijke
wijze dan een mogelijk contact
met andere vermogenskabels
of potentieel gevaarlijke kabels,
zoals die van de verlichting,
zoveel mogelijk beperkt wordt;

- plaats de voedingskabels
van 12 volt en de

communicatiekabels niet vlakbij
vermogensstaven,

verlichtingstoestellen, antennes,
transformatoren of

warmwater- en stoomleidingen;

NOTE
DI INSTALLAZIONE

INSTALLATION
NOTES

NOTES
D’INSTALLATION

ANMERKUNGEN
ZUR INSTALLATION

NOTAS
DE INSTALACIÓN

OPMERKINGEN BIJ
DE INSTALLATIE

JUMPER

MC2

SlaveSlaveSlaveMaster

UNT-SVU012-XX UNT-SVU012-XX10 10A

In fase
di collegamento seriale
degli apparecchi, rispettare
la simbologia di collegamento:

- morsetto “D

-

”

con morsetto “D

-

”

- morsetto “D+”
con morsetto “D+”

- morsetto “0”: collegare

la schermatura del cavo seriale.

NON INVERTIRE MAI

I

COLLEGAMENTI.

When performing
the serial connection between
the appliances, follow
the connection symbols:

- terminal “D

-

”

with terminal “D

-

”

- terminal “D+”
with terminal “D+”

- terminal “0”: connect
the shield of the serial cable.

NEVER

REVERSE

THE CONNECTIONS.

Au moment
du raccordement série
des appareils, respecter
les symboles de raccordement:

- borne “D

-

”

avec borne “D

-

”

- borne “D+”
avec borne “D+”

- borne “0”: brancher
lécran central du câble série.

NE JAMAIS

INVERSER

LES RACCORDEMENTS.

Beim seriellen Anschluss
der Geräte
die Symbole beachten:

- Klemme “D

-

”

mit Klemme “D

-

”

- Klemme “D+”
mit Klemme “D+”

- Klemme “0”: Abschirmung des
seriellen Kabels anschließen.

DIE ANSCHLÜSSE

AUF

KEINEN FALL UMKEHREN.

En la fase
de conexión en serie
de los aparatos, respete
la simbología de conexión:

- borne “D

-

”

con borne “D

-

”

- borne “D+”
con borne “D+”

- borne “0”: conectar
el blindaje del cable de serie.

NUNCA

INVIERTA

LAS CONEXIONES.

Bij de seriële aansluiting
van de apparaten,
worden de aansluitsymbolen
gerespecteerd:

- klem “D

-

”

op klem “D

-

”

- klem “D+”
op klem “D+”

- klem “0”: sluit de afscherming
van de seriële kabel aan.

WISSEL DE AANSLUITINGEN

NOOIT

OM.

MESSA A TERRA
DELLA RETE

EARTHING
THE NETWORK

MISE À LA TERRE
DU RÉSEAU

ERDEN
DES NETZES

PUESTA A TIERRA
DE LA RED

AARDING
VAN HET NETWERK

Esempio di collegamento elettrico
Example of electrical connection
Exemple de raccordement électrique
Beispiel für den elektrischen Anschluss
Ejemplo de conexión eléctrica
Voorbeeld van elektrische aansluiting

- ne jamais faire passer
les câbles de communication
dans une goulotte, tuyau,
boîte de dérivation ou
tout autre conteneur avec
les câbles de puissance
ou de l’éclairage;

- séparer les câbles
de communication de tout autre

câble électrique;

- les câbles de communication
et les unités doivent être placés

à 2 mètres au moins des
unités ayant avec de fortes
charges inductives (tableaux
de distribution, moteurs,
générateurs pour systèmes
d’éclairage).

- Die Über tragungskabel auf
keinen Fall in Kabel-ührungen,
Rohren, Abzweigdosen oder
anderen Behältern zusammen
mit Leistungskabeln oder
Kabeln der Beleuchtungs­ anlage verlegen;

- Die Über tragungskabel stets
von den anderen Stromkabeln
getrennt halten;

- Die Über tragungskabel und
die Geräte mindestens 2 Meter

von Geräten mit gefährlichen
induktiven Belastungen
(Verteilerkästen, Motoren,
Generatoren für Beleuchtungs­ systeme) entfernt halten.

- no coloque nunca
los cables de comunicación
en ningún conducto, tubo,
caja de derivación, u otro
contenedor, junto con cables
de potencia o de la instalación
de iluminación;

- prevea siempre
una separación adecuada entre

los cables de comunicación
y cualquier otro cable eléctrico;

- mantenga los cables de

comunicación, y las unidades,
a una distancia mínima
de 2 metros de unidad con
pesadas cargas inductivas
(cuadros de distribución,
motores, generadores para
sistemas de iluminación).

- plaats de communicatiekabels
nooit in een kabelgoot, buis,
aftakdoos of andre houder
samen met vermogenskabels
of kabels van de
verlichtingsinstallatie;

- zorg ervoor dat
de communicatiekabels en
alle andere elektrische kabels
altijd goed gescheiden zijn;

- bewaar altijd een afstand
van minstens 2 meter tussen
de communicatiekabels en
eenheden met zware inductie­ ladingen (verdeel-kasten,
motoren, generatoren voor
verlichtingssystemen).

- non posizionare mai
i cavi di comunicazione in
alcuna canalina, tubo, scatola
di derivazione, od altro
contenitore, assieme a cavi
di potenza o dell’impianto
di illuminazione;

- prevedere sempre
un’adeguata separazione
fra i cavi di comunicazione ed
ogni altro cavo elettrico;

- tenere i cavi di comunicazione,
e le unità, distanti
almeno 2 metri da unità
con pesanti carichi induttivi
(quadri di distribuzione,
motori, generatori per sistemi
di illuminazione).

- never position
the communication cables
in any conduits, pipes,
junction boxes or other
containers together
with the power cables
or the lighting system cables;

- always ensure there is
adequate separation between
the communication cables
and all other electrical cables;

- keep the communication
cables, and the units
themselves, at least 2 metres
away from appliances
with significant inductive loads
(distribution panels, motors,

generators forlighting systems).

Sonda T2 per Change-Over

Solamente sui ventilconvettori in
esecuzione per impianti a due tu­bi, la commutazione estate/inverno
può avvenire in modo automatico
applicando, sulla tubazione acqua
che alimenta la batteria, la sonda
Change-Over T2 (opzionale). La
sonda va posizionata prima della
valvola a tre vie (non utilizzabile con
la valvola a 2 vie).
In base alla temperatura rilevata
dalla sonda, l’apparecchio si pre­dispone in funzionamento estivo o
invernale. Nel caso di utilizzo della
sonda T2 in installazioni con unità
Master e Slave, la sonda T2 deve es­sere montata su tutti gli apparecchi.

A = Tubazione acqua
B = Sonda
C = Isolante anticondensa

Change Over probe T2

Only on the fan coil units designed
for two-pipe systems, the heating/
cooling changeover can be performed
automatically by installing, on the
water pipe supplying the coil, the
Change Over probe T2 (optional).
The probe should be installed before
the three-way valve (not to be used
with 2 way valve).
Based on the temperature measured
by the probe, the appliance will switch
to heating or cooling operation. If
using probe T2 in installations with
Master and Slave units, probe T2
must be fitted on all the appliances.

A = Water pipe
B = Probe
C =

Anti-condensation insulation

Sonde T2 pour Change Over

Seulement sur les ventilo-convecteurs
pour installations à deux tubes, la
commutation été/hiver peut se faire
automatiquement en appliquant,
sur la tuyauterie eau qui alimente la
batterie, la sonde Change Over T2
(option). La sonde doit être placée
avant la vanne à trois voies (non
compatible avec la vanne à 2 voies).
Selon la température relevée par la
sonde, l’appareil se met en fonctionne­ment été ou hiver. Si on utilise la
sonde T2 dans des installations
avec Unités Maître et Esclaves la
sonde T2 doit être montée sur tous
les appareils.

A = Tuyauterie eau
B = Sonde
C = Isolante anti-condensation

Fühler T2 für Change Over

Bei den Klimakonvektoren in 2-Leiter­Ausführung kann die Umschaltung
zwischen Kühl-/Heizbetrieb auto­matisch erfolgen, indem an der
Wasser-leitung zum Register ein
Change Over-Fühler T2 (Option)
angebracht wird. Dieser Fühler muss
dem 3-Wege-Ventil vorgeschaltet
werden (nicht verwendbar mit dem
2-Wege-Ventil).
Je nach der von dem Fühler gemessenen
Temperatur stellt sich das Gerät auf
Kühl- oder Heizbetrieb. Falls ein
Fühler T2 in einer Installation mit
Master und Slave-Gerät verwendet
wird, muss der Fühler T2 an allen
Geräten montiert werden.

A = Rohrleitung
B = Fühler
C = Anti-Beschlag-Isolierung

Sonda T2 para Change Over

Sólo en los ventiladores convectores
en realización para instalaciones de
dos tubos, la conmutación verano/
invierno puede suceder de modo
automático aplicando, sobre el con­ducto de agua que alimenta la ba­tería, la sonda Change Over T2 (op­cional). La sonda se coloca antes que
la válvula de tres vías (no se puede
utilizar con la válvula de dos vías).
En base a la temperatura registrada
por la sonda, el aparato se predispone
en funcionamiento verano o invierno.
En caso de que se use la sonda T2
en instalaciones con unidad Master
y Slave, la sonda T2 debe montarse
en todos los aparatos.

A = Conducto de agua
B = Sonda
C = Aislante anticondensación

T2-sonde voor Change Over

Uitsluitend voor de ventilators-convectors
voorzien voor installaties met twee
buizen, kan de omschakeling zomer/
winter automatisch gebeuren door
de sonde Change Over T2 (optie)
te monteren op de waterleiding die de
batterij voedt. De sonde wordt vóór
de driewegskleppen gemonteerd (not
to be used with 2 way valve).
In functie van de temperatuur gemeten
door de sonde, zal het apparaat zich
afstemmen op de zomer- of winter­werking. Wanneer de T2-sonde
gebruikt wordt in installaties met
eenheden Master en Slave, wordt
de T2-sonde gemonteerd op alle
apparaten.

A = Waterleiding
B = Sonde
C =

Condensvrij isolatiemateriaal

ACCESSORI ACCESSORIES ACCESSOIRES ZUBEHÖRE ACCESORIOS ACCESSOIRES

Logica di funzionamento con sonda T2
Operating logic with probe T2
Logique de fonctionnement avec la sonde T2

Funktionslogik mit Fühler T2
Lógica de funcionamiento con sonda T2
Werkingslogica van de sonde T2

Sonda T2

T

IPO: NTC 10K Ohm

(25°C = 10000 Ohm)

Eliminare il connettore
e collegare i due fili
ai morsetti 0 – T2 della scheda.

Probe T2

T

YPE: NTC 10K Ohm

(25°C = 10000 Ohm)

Remove the connector
and connect the two wires
to terminals 0 – T2 on the board.

Sonde T2

T

YPE: NTC 10K Ohm

(25°C = 10000 Ohm)

Éliminer le connecteur
et raccorder les deux fils
aux bornes 0 – T2 de la carte.

Fühler T2

T

YP: NTC 10K Ohm

(25°C = 10000 Ohm)

Den Verbinder entfernen und die
beiden Drähte an die Klemmen
0 – T2 der Platine anschließen.

Sonda T2

T

IPO: NTC 10K Ohm

(25°C = 10000 Ohm)

Eliminar el conector
y conectar los dos hilos
a los bornas 0 – T2 de la tarjeta.

Sonde T2

T

YPE: NTC 10K Ohm

(25°C = 10000 Ohm)

Elimineer de stekker
en sluit beide draden aan op
de klemmen 0 – T2 van de fiche.

UNT-SVU012-XX UNT-SVU012-XX11 11A

UNT-SVU012-XX UNT-SVU012-XX

M = Motoventilatore
MB = Scheda elettronica

a infrarossi

AT = Autotrasformatore
C1 = Condensatore
EH = Resistenza elettrica
Y = Elettrovalvola

acqua calda e fredda
(impianto a 2 tubi)

Y2 = Elettrovalvola
acqua calda
(impianto a 4 tubi)
Y1 = Elettrovalvola
acqua fredda
(impianto a 4 tubi)

T1 = Sonda aria
T2 = CHANGE-OVER
T3 = Sonda di minima

COLLEGAMENTI:
GNYE = Giallo/Verde

RD = Rosso = Minima
OG = Arancio = Media
BK = Nero = Massima
BN = Marrone
BU = Blu
WH = Bianco

SCHEMI
DI COLLEGAMENTO

1) Schema di collegamento

impianto a 2 tubi

2) Schema di collegamento
impianto a 4 tubi

3) Schema di collegamento
con resistenza elettrica

M = Fan
MB = Infra-red

electronic board

AT = Autotransformer
C1 = Capacitor
EH = Electrical heater
Y = Hot and cold

water valve
(2-pipe system)

Y2 = Hot water valve
(4-pipe system)

Y1 = Cold water valve
(4-pipe system)

T1 = Air probe
T2 = CHANGE-OVER
T3 = Low temperature

cut-out thermostat

CONNECTIONS:
GNYE = Yellow/Green

RD = Red = Low
OG = Orange = Medium
BK = Black = High
BN = Brown
BU = Dark blue
WH = White

CONNECTION DIAGRAMS

1) Connection diagram

of a 2-pipe system

2) Connection diagram
of a 4-pipe system

3) Connection diagram
with electric resistance coil

M = Motoventilateur
MB = Bornier IR

AT = Autotrasformateur
C1 = Condensateur
EH = Résistance électrique
Y = Électrovanne

chaud et froid
(installation 2 tubes)

Y2 = Électrovanne chaud
(installation 4 tubes)

Y1 = Électrovanne froid
(installation 4 tubes)

T1 = Sonde air
T2 = CHANGE-OVER
T3 = Sonde de temperature

minimum

RACCORDEMENTS:
GNYE = Juane/Vert

RD = Rouge = Mini
OG = Orange = Moyenne
BK = Noir = Maxi
BN = Marron
BU = Bleu foncé
WH = Blanc

SCHEMAS
DE RACCORDEMENT

1) Schéma de connexion

installation à 2 tubes

2) Schéma de connexion
installation à 4 tubes

3) Schéma de connexion
avec résistance électrique

M = Motor ventilator
MB = Platine IR

AT = Spartransformator
C1 = Kondensator
EH = Elektrischer Widerstand
Y = Elektroventil

Heiz- und Kühlbetrieb
(2-Leiter-Anlage)

Y2 =

Elektroventil Heizbetrieb

(4-Leiter-Anlage)

Y1 =

Elektroventil Kühlbetrieb

(4-Leiter-Anlage)

T1 = Lufttemperaturfühler
T2 = CHANGE-OVER
T3 = Mindest-

temperaturfühler

ANSCHLÜSSE:
GNYE = Gelb/Groen

RD = Rot = Min
OG = Orange = Med
BK = Schwarz = Max
BN = Braun
BU = Blau
WH = Weiss

SCHALTPLÄNE

1) Schaltplan

Anlage mit 2 Leitungen

2) Schaltplan
Anlage mit 4 Leitungen

3) Schaltplan
mit elektrischem Widerstand

M = Motoventilador
MB = Tarjeta IR

AT = Autotransformador
C1 = Condensador
EH = Resistencia eléctrica
Y = Electroválvula

calentamiento
y enfriamiento
(instalación de 2 tubos)
Y2 = Electroválvula
calentamiento
(instalación de 4 tubos)
Y1 = Electroválvula
enfriamiento
(instalación de 4 tubos)

T1 = Sonda aire
T2 = CHANGE-OVER
T3 = Sonda de mínima

CONEXIONES:
GNYE = Amarillo/Verde

RD = Rojo = Mínima
OG = Naranja = Media
BK = Negro = Máxima
BN = Marrón
BU = Azul
WH = Blanco

ESQUEMAS
DE CONEXIÓN

1) Esquema de conexión

sistema de 2 tuberías

2) Esquema de conexión

sistema de 4 tuberías

3) Esquema de conexión

con resistencia eléctrica

M = Motor ventilator
MB = Schakeling IR

AT = Autotransformator
C1 = Condensator
EH = Elektrische weerstand
Y = Elektromagnetische

klep warm en koud
(installatie
met 2 leidingen)
Y2 = Elektromagnetische
klep warm (installatie
met 4 leidingen)
Y1 = Elektromagnetische
klep koud (installatie
met 4 leidingen)

T1 = Luchtsonde
T2 = CHANGE-OVER
T3 = Uitschakelthermostaat

AANSLUITINGEN:
GNYE = Geel/Groen

RD = Rood = Minima
OG = Oranje = Media
BK = Zwart = Massima
BN = Bruin
BU = Donkerblauw
WH = Wit

AANSLUITSCHEMA’S

1) Verbindingsschema

installatie met 2 leidingen

2) Verbindingsschema
installatie met 4 leidingen

3) Verbindingsschema
met elektrische weerstand

LEGENDA LEGEND LÉGENDE LEGENDE LEYENDA LEGENDE

12 12A

TH2O<30°C
TH2O>20°C

- ESTATE

- SUMMER

- ETE'

- SOMMER

- VERANO

- ZOMER

TH2O<20°C

- INVERNO

- WINTER

- HIVER

- WINTER

- INVIERNO

- WINTER

- SOLO VENTILAZIONE

- FAN ONLY

- VENTILATION SEULE

- NUR BELUFTUNG

- SOLO VENTILACION

- ALLEEN VENTILATIE

TH2O>30°C

CHANGE OVER

JP2

T2T2

WH

T2

BN

MB

4

2

9

ADDRESS

16

4

ON

ON

1

38

6

KD1

3

5

10

2

CONFIGURATION

5

7

KD2

DIP N°1 = OFF

230Vac 50Hz

L

4

D0

2

L

N

N

JP7

D0

Y

JP8

JP6

PE

3

1

B3

BN

0

T2

T1

T2

J8

JP4B

J9

WH

7

F1

F2

B2

BN

JP4A

D-

D+

6
5

JP1

MC1

F1

JP2

0

WH

J1

D-

D+

JP3

T3

F2

M1

T2

WH

BN

B1

OG

BN

J5

WH

RD

BK

OG

M

1

C1

M9

BK

WH

BN

BN

JP5

J6

J4

BK

BU

BK

BU

WH

J3

J7

AT

OG

BKRDBN

BU

MB

4

2

9

ADDRESS

16

4

ON

ON

1

38

6

KD1

3

5

102

CONFIGURATION

5

7

KD2

DIP N°1 = ON

230Vac 50Hz

L NPE

B3

BN

0

T2

T1

T2

J8

JP4B

J9

WH

7

F1

F2

B2

BN

JP4A

D-

D+

6
5

JP1

MC1

F1

JP2

0

WH

J1

D-

D+

JP3

T3

F2

M1

B1

OG

BN

J5

WH

RD

BK

OG

M

1

C1

M9

BK

WH

BN

BN

JP5

J6

J4

BK

BU

BK

BU

WH

J3

J7

AT

OG

BKRDBN

BU

L

4

D0

Y1

2
N

JP7

D0

Y2

JP8

JP6

3

1

Impianto a 2 tubi / 2 pipe units
Installation à 2 tubes / 2-Leiter-Anlage
Instalación a 2 tubos / Installatie met 2 leidingen

Impianto a 4 tubi / 4 pipe units
Installation à 4 tubes / 4-Leiter-Anlage
Instalación a 4 tubos / Installatie met 4 leidingen

SCHEMI
DI COLLEGAMENTO

C

ASSETTE CON

MOTORE ASINCRONO

A

3 VELOCITÀ

CONNECTION
DIAGRAMS

C

ASSETTE WITH

THREE- SPEED

A

SYNCHRONOUS MOTOR

SCHEMAS DE
RACCORDEMENT

C

ASSETTE AVEC

MOTEUR ASYNCHRONE

À

3 VITESSES

SCHALTPLÄNE

K

ASSETTE MIT

ASYNCHRONMOTOR MIT

3 GESCHWINDIGKEITEN

ESQUEMAS
DE CONEXIÓN

C

ASSETTE CON

MOTOR ASÍNCRONO

A

3 VELOCIDAD

AANSLUIT­SCHEMA’S

C

ASSETTE MET

ASYNCHRONE MOTOR

MET

3 SNELHEDEN

UNT-SVU012-XX UNT-SVU012-XX13 13A

UNT-SVU012-XX UNT-SVU012-XX

MB

4

2

9

ADDRESS

16

4

ON

ON

1

38

6

KD1

3

5

102

CONFIGURATION

5

7

KD2

DIP N°1 = OFF

230Vac 50Hz

L

4

D0

2

L

N

N

JP7

D0

Y

JP8

JP6

PE

3

1

7

F1

F2

6
5

JP1

MC1

F1

J1

JP3

F2

RD

BK

OG

M

1

C1

M9

BK

WH

BN

BN

JP5

J6

J4

BK

BU

BK

BU

WH

J3

J7

B3

BN

0

T2

T1

T2

J8

JP4B

J9

WH

B2

BN

JP4A

D-

D+

JP2

0

WH

D-

D+

T3

M1

10

JP9

0

- INVERNO - WINTER

- HIVER - WINTER

- INVIERNO - WINTER

4700 Ohm resistance application

SOLO RISCALDAMENTO

HEATING ONLY

SEULEMENT CHAUFFAGE

NUR HEIZUNG

SÓLO CALEFACCIÓN

ALLEEN VERWARMING

JP2

T2T2

4k7

- ESTATE - SUMMER

- ETE' - SOMMER

- VERANO - ZOMER

22k Ohm resistance application

SOLO RAFFRESCAMENTO

COOLING ONLY

SEULEMENT RAFRAICHîSSEMENT

NUR KÜHLUNG

SÓLO REFRIGERACIÓN

ALLEEN AFKOELING

JP2

T2T2

22k

TH2O<30°C
TH2O>20°C

- ESTATE

- SUMMER

- ETE'

- SOMMER

- VERANO

- ZOMER

TH2O<20°C

- INVERNO

- WINTER

- HIVER

- WINTER

- INVIERNO

- WINTER

- SOLO VENTILAZIONE

- FAN ONLY

- VENTILATION SEULE

- NUR BELUFTUNG

- SOLO VENTILACION

- ALLEEN VENTILATIE

TH2O>30°C

CHANGE OVER (T2)

JP2

T2T2

WH

T2

BN

AT

BN

OG

BU

RD

BK

14 14A

SCHEMI
DI COLLEGAMENTO

C

ASSETTE CON

MOTORE ASINCRONO

A

3 VELOCITÀ

CONNECTION
DIAGRAMS

C

ASSETTE WITH

THREE- SPEED

A

SYNCHRONOUS MOTOR

SCHEMAS DE
RACCORDEMENT

C

ASSETTE AVEC

MOTEUR ASYNCHRONE

À

3 VITESSES

SCHALTPLÄNE

K

ASSETTE MIT

ASYNCHRONMOTOR MIT

3 GESCHWINDIGKEITEN

ESQUEMAS
DE CONEXIÓN

C

ASSETTE CON

MOTOR ASÍNCRONO

A

3 VELOCIDAD

AANSLUIT­SCHEMA’S

C

ASSETTE MET

ASYNCHRONE MOTOR

MET

3 SNELHEDEN

Impianto a 2 tubi

2 pipe units

Installation à 2 tubes

2-Leiter-Anlage

Instalación a 2 tubos

Installatie met 2 leidingen

+ T2

UNT-SVU012-XX UNT-SVU012-XX

DIP N°1 = OFF

4

2

9

ADDRESS

16

4

ON

ON

1

38

6

KD1

3

5

10

2

CONFIGURATION

5

7

KD2

0

JP4B

7

F1

F2

JP4A

D-

D+

6
5

JP1

MC1

F1

0

WH

RD

J1

D-

D+

JP3

F2

M1

10

JP9

0

M9

J3

BK

BK

WH

RD

GNYE

230Vac 50Hz

L

N

Y

PE

BN

BU

BN
BU

0

P+

A+

L

10VDC

0-10Vdc

Input signal

A-

P-

N

P15V

PE

M

3
230V

50Hz

L

4

D0

2
N

JP7

D0

JP8

JP6

3

1

ECM BOARD

POWER

SUPPLY

OG

BN

J5

WH

B1

MB

TH2O<30°C
TH2O>20°C

- ESTATE

- SUMMER

- ETE'

- SOMMER

- VERANO

- ZOMER

TH2O<20°C

- INVERNO

- WINTER

- HIVER

- WINTER

- INVIERNO

- WINTER

- SOLO VENTILAZIONE

- FAN ONLY

- VENTILATION SEULE

- NUR BELUFTUNG

- SOLO VENTILACION

- ALLEEN VENTILATIE

TH2O>30°C

CHANGE OVER

JP2

T2T2

WH

T2

BN

B3

BN

T2

T1

T2

J8J9

WH

B2

BN

JP2

WH

T3

T2

WH

BN

DIP N°1 = ON

4

2

9

ADDRESS

16

4

ON

ON

1

38

6

KD1

3

5

10

2

CONFIGURATION

5

7

KD2

B3

BN

0

T2

T1

T2

J8

JP4B

J9

WH

7

F1

F2

B2

BN

JP4A

D-

D+

6
5

JP1

MC1

F1

JP2

0

WH

WH

RD

J1

D-

D+

JP3

T3

F2

M1

10

JP9

0

M9

J3

BK

BK

WH

RD

GNYE

230Vac 50Hz

Y1

L

N

Y2

PE

BN

BU

BN
BU

0

P+

A+

L

10VDC

0-10Vdc

Input signal

A-

P-

N

P15V

PE

M

3
230V

50Hz

L

4

D0

2
N

JP7

D0

JP8

JP6

3

1

ECM BOARD

POWER

SUPPLY

OG

BN

J5

WH

B1

MB

SCHEMI
DI COLLEGAMENTO

C

ASSETTE CON

MOTORE ELETTRONICO

ECM

CONNECTION
DIAGRAMS

C

ASSETTE WITH

ECM

E

LECTRONIC MOTOR

SCHEMAS DE
RACCORDEMENT

C

ASSETTE AVEC

MOTEUR

ELECTRONIQUE ECM

SCHALTPLÄNE

K

ASSETTE MIT

ELEKTRONISCHEM

MOTOR ECM

ESQUEMAS
DE CONEXIÓN

C

ASSETTE CON

MOTOR ELECTRÓNICO

ECM

AANSLUIT­SCHEMA’S

C

ASSETTE MET

ELEKTROMOTOR

ECM

Impianto a 4 tubi / 4 pipe units

Installation à 4 tubes / 4-Leiter-Anlage

Instalación a 4 tubos

Installatie met 4 leidingen

Impianto a 2 tubi / 2 pipe units

Installation à 2 tubes / 2-Leiter-Anlage

Instalación a 2 tubos

Installatie met 2 leidingen

15 15A
