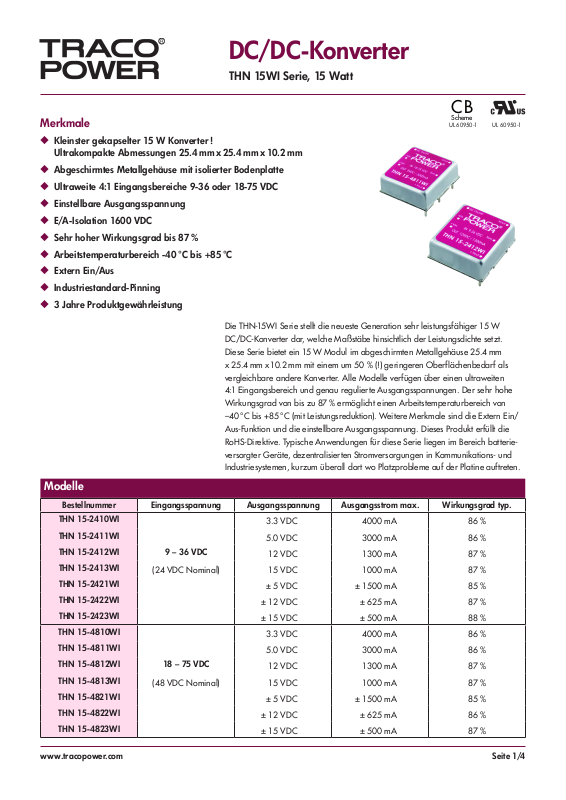

DC/DC-Konverter
CB
THN 15WI Serie, 15 Watt
Merkmale
Kleinster gekapselter 15 W Konverter !
Ultrakompakte Abmessungen 25.4 mm x 25.4 mm x 10.2 mm
Abgeschirmtes Metallgehäuse mit isolierter Bodenplatte
Ultraweite 4:1 Eingangsbereiche 9-36 oder 18-75 VDC
Einstellbare Ausgangsspannung
E/A-Isolation 1600 VDC
Sehr hoher Wirkungsgrad bis 87 %
Arbeitstemperaturbereich -40 °C bis +85 °C
Extern Ein/Aus
Industriestandard-Pinning
3 Jahre Produktgewährleistung
Die THN-15WI Serie stellt die neueste Generation sehr leistungsfähiger 15 W
DC/DC-Konverter dar, welche Maßstäbe hinsichtlich der Leistungsdichte setzt.
Diese Serie bietet ein 15 W Modul im abgeschirmten Metallgehäuse 25.4 mm
x 25.4 mm x 10.2 mm mit einem um 50 % (!) geringeren Oberflächenbedarf als
vergleichbare andere Konverter. Alle Modelle verfügen über einen ultraweiten
4:1 Eingangsbereich und genau regulierte Ausgangsspannungen. Der sehr hohe
Wirkungsgrad von bis zu 87 % ermöglicht einen Arbeitstemperaturbereich von
–40 °C bis +85 °C (mit Leistungsreduktion). Weitere Merkmale sind die Extern Ein/
Aus-Funktion und die einstellbare Ausgangsspannung. Dieses Produkt erfüllt die
RoHS-Direktive. Typische Anwendungen für diese Serie liegen im Bereich batterieversorgter Geräte, dezentralisierten Stromversorgungen in Kommunikations- und
Industriesystemen, kurzum überall dort wo Platzprobleme auf der Platine auftreten.
Scheme
UL 60950-1UL 60950-1
Modelle
Bestellnummer Eingangsspannung Ausgangsspannung Ausgangsstrom max. Wirkungsgrad typ.
THN 15-2410WI
THN 15-2411WI
THN 15-2412WI 9 – 36 VDC
THN 15-2413WI
THN 15-2421WI
THN 15-2422WI
THN 15-2423WI
THN 15-4810WI
THN 15-4811WI
THN 15-4812WI 18 – 75 VDC
THN 15-4813WI
THN 15-4821WI
THN 15-4822WI
THN 15-4823WI
www.tracopower.com Seite 1/4
(24 VDC Nominal) 15 VDC 1000 mA 87 %
(48 VDC Nominal) 15 VDC 1000 mA 87 %
3.3 VDC 4000 mA 86 %
5.0 VDC 3000 mA 86 %
12 VDC 1300 mA 87 %
± 5 VDC ± 1500 mA 85 %
± 12 VDC ± 625 mA 87 %
± 15 VDC ± 500 mA 88 %
3.3 VDC 4000 mA 86 %
5.0 VDC 3000 mA 86 %
12 VDC 1300 mA 87 %
± 5 VDC ± 1500 mA 85 %
± 12 VDC ± 625 mA 86 %
± 15 VDC ± 500 mA 87 %
DC/DC-Konverter
THN 15WI Serie 15 Watt
Eingangsspezifikationen
Eingangsstrom bei Leerlauf Uein = 24 V; Modell mit Ausgang 3.3 V: 50 mA typ.
(Nominaleingang) Uein = 24 V; Modell mit Ausgang 5 V: 70 mA typ..
Uein = 24 V; andere Ausgänge: 20 mA typ.
Uein = 48 V; Modelle mit Ausgang 3.3 & 5 V: 40 mA typ.
Uein = 48 V; andere Ausgänge: 15 mA typ.
Eingangsstrom bei Vollast Uein = 24 V; Modell mit Ausgang 3.3 V: 690 mA typ.
(Nominaleingang) Uein = 24 V; andere Ausgänge: 770 mA typ..
Uein = 48 V; Modell mit Ausgang 3.3 V: 340 mA typ.
Uein = 48 V; andere Ausgänge: 380 mA typ.
Startspannung / Modelle mit Eingang 24 V: 9 VDC / 8 VDC
Unterspannungsabschaltung Modelle mit Eingang 48 V: 18 VDC / 16 VDC
Transiente Überspannung Modelle mit Eingang 24 V: 50 V max.
(100 msec. max.) Modelle mit Eingang 48 V: 100 V max.
Reflektierter Ripplestrom 30 mA typ.
Leitungsgebundene Störungen (Eingang) EN 55022 Klasse A, FCC Teil 15, Level A
mit externem Kondensator
Ausgangsspezifikationen
Einstellgenauigkeit der Ausgangsspannung ± 1 %
Einstellbereich der Ausgangsspannung ± 10 % (nur Modelle mit Single-Ausgang)
Regelabweichungen – Eingangsänderung Single-Modelle: 0.2 % max.
(Uein min.– Uein max.) Dual-Modelle: 0.5 % max.
– Laständerung (0 – 100 %) Single-Modelle: 0.2 % max.
Dual-Modelle (symmetrische Last): 1.0 % max.
Dual-Modelle (unsymmetrische Last) (25 % /100 %): 5.0 % max.
Minimale Last nicht erforderlich
Restwelligkeit (20 MHz Bandbreite) 100 mVpk-pk max. mit externem Kondensator
Temperaturkoeffizient ± 0.02 %/K
Strombegrenzung 150 % Iaus max., Foldback
Kurzschlussschutz dauernd, automatischer Neustart
Überspannungsschutz Modelle mit Ausgang 3.3 V: 3.7 – 5.4 V
Modelle mit Ausgang 5 V: 5.6 – 7.0 V
Modelle mit Ausgang 12 V: 13.5 – 19.6 V
Modelle mit Ausgang 15 V: 16.8 – 20.5 V
Einschaltzeit (Uein nominal & konstanter ohmscher Last) 30 ms typ. (beim Anlegen von Uein & Extern Ein)
Transienten Einschwingzeit (25 % Lastwechsel) 250 µs typ.
Maximale Kapazitive Last Modelle mit Ausgang 3.3 & 5 V: 1000 µF
Modelle mit Ausgang 12 V: 330 µF
Modelle mit Ausgang 15 V: 220 µF
Modelle mit Ausgang ±5 V: ±500 µF
Modelle mit Ausgang ±12 V: ±150 µF
Modelle mit Ausgang ±15 V: ±100 µF
Siehe Applikationshinweis
Siehe Applikationshinweis
Siehe Applikationshinweis
Alle Spezifikationen bei Nominal-Eingangsspannung, Volllast und +25 °C nach Aufwärmzeit, ausgenommen anders spezifiziert.
www.tracopower.com Se i t e 2/4
DC/DC-Konverter
THN 15WI Serie 15 Watt
Allgemeine Spezifikationen
Temperaturbereich – Betrieb –40 °C bis +85 °C (mit Leistungsreduktion)
– Gehäusetemperatur +105 °C max.
– Lagerung –55 °C bis +125 °C
Leistungsreduktion 2.2 %/K ab 60 °C
Thermischer Widerstand – Natürliche Konvektion 18.2 °C/W
– Natürliche Konvektion mit Kühlkörper 15.8 °C/W
Luftfeuchtigkeit (nicht betauend) 5 bis 95 % rel H max.
Zuverlässigkeit, kalkulierte MTBF (MIL-HDBK-217F, +25 °C, ground benign) > 560 000 Std.
Isolationsspannung (60 sec.) – Eingang/Ausgang 16 0 0 VDC
Isolationskapazität – Eingang/Ausgang 1000 pF typ.
Isolationswiderstand – Eingang/Ausgang (500 VDC) > 1000 MW
Extern Ein/Aus – Ein: 3.0 bis 15 VDC oder keine Verbindung
– Aus: 0 bis 1.2 VDC oder Verbindung Pin 2/6
– Konverter aus (Stromaufnahme im Standby-Zustand): 2.5 mA
Schaltfrequenz (fest) 400 kHz typ. (Pulsbreitenmodulation)
Vibration und Thermischer Schock MIL-STD-810E
Sicherheitsstandards UL /cUL 60950-1, EN 60950-1, IEC 60950-1
Sicherheitszulassungen – CB-Testreport nach IEC 60950-1 www.tracopower.com/products/thn15wi-cb.pdf
– UL/cUL www.ul.com -> Zertifikation -> File-Nr. e188913
Umweltverträglichkeit – Reach www.tracopower.com/products/thn15wi-reach.pdf
– RoHS RoHS Direktive 2002/95/EU
Physikalische Spezifikationen
Gehäusematerial Kupfer, vernickelt
Bodenplatte nicht leitender Kunststoff FR4
Vergussmasse Epoxid (UL 94V-0 Klasse)
Gewicht 15 g
Löttemperatur max. 265 °C / 10 sec.
Applikationshinweis: www.tracopower.com/products/thn15wi_application.pdf
Alle Spezifikationen bei Nominal-Eingangsspannung, Volllast und +25 °C nach Aufwärmzeit, ausgenommen anders spezifiziert.
www.tracopower.com Se i t e 3/4
TRACO ELECTRONIC GmbH
Gehäuseabmessungen
7.62
(0.8)
20.32
5.6
(0.22)
9.9
(0.39)
2.5
(0.1)
(0.3)
2
6
Unteransicht
5
10.16
(0.4)
25.4
(1.0)
4
10.16
5.08
(0.2)
1
(0.4)
DC/DC-Konverter
THN 15WI Serie 15 Watt
Pinning
Pin Single Dual
1
+ Uein (Vcc) + Uein (Vcc)
2
– Uein (GND) – Uein (GND)
3
25.4
2.5
(0.1)
(1.0)
3
4
5
6
Abmessungen in [mm], () = Inch
Pin-Durchmesser: 1.0 (0.04)
Rastergrundmass Toleranz: ±0.25 (0.01)
andere Toleranzen: ±0.5 (0.02)
+ Uaus + Uaus
Trim Common
– Uaus – Uaus
Extern Ein/Aus
Kühlkörper (Option)
Bestellnummer: THN-HS1
(Enthält: Kühlkörper, Klebeschicht und zwei Befestigungsklemmen)
Material: Aluminum
Oberäche: Eloxiert (schwarz)
Gewicht: 8 g (ohne Konverter)
Thermischer Widerstand nach Montage: 15.8 K/W
Anmerkung:
Der Produktaufkleber des DC/DC-Konverters muss vor
der Montage des Kühlkörpers entfernt werden. Bei
sehr großen Stückzahlen kann der Konverter ab Werk,
mit vormontiertem Kühlkörper geliefern werden.
Einzelne Kühlkörper sind für Prototypen und kleinere
Stückzahlen verfügbar.
31.1 (1.22) max.
Kühlkörper
Klebeschicht
Befestigungsklemme
DC/DC-Konverter
16.5 (0.65)
max.
Spezifikationen können jederzeit ohne Vorankündigung ändern.
Oskar-Messter-Strasse 20a • D-85737 Ismaning/München
Tel. +49 89/96 11 82 0 • Fax +49 89/96 11 82 20 • info@traco-electronic.de • www.traco-electronic.de
14.5 (0.57)
Rev. 03/12.1
Seite 4/4
