Poradnik użytkownika
Zewnętrzna, obrotowa kamera 4G LTE
©2024 TP-Link 1910013815 REV1.0.0
Page 2
Spis treści
Informacje o poradniku ················································· 1
Wprowadzenie ································································· 2
Wygląd produktu ····························································· 3
Konfiguracja kamery ······················································· 5
Montaż karty microSD ···················································· 7
Montaż kamery ································································ 8
Montaż elementów uszczelniających ·······················11
Uwierzytelnienie ····························································13
Page 3
Informacje o poradniku
Uwaga: dostępność funkcji Tapo może zależeć od modelu i wersji oprogramowania. Dostępność Tapo może również zależeć od regionu. Wszystkie ilustracje, kroki czynności i opisy podane w tym poradniku są jedynie przykładowe i nie muszą odzwierciedlać rzeczywistych warunków użytkowania
kamery Tapo.
Oznaczenia
W tym poradniku przyjęto następujące oznaczenia:
Oznaczenie Opis
Niebieskie
Podkreślenie
Uwaga:
Kolorem niebieskim wyróżniono najważniejsze informacje, w tym opisy na stronie zarządzania urządzeniem, np. menu, elementy, przyciski itd.
Hiperłącza podkreślono i wyróżniono kolorem niebieskim. Kliknięcie hiperłącza przenosi użytkownika na stronę internetową.
Zlekceważenie takich informacji może skutkować nieprawidłowym działaniem urządzenia lub jego uszkodzeniem.
Dalsze informacje
• Dane techniczne można znaleźć na stronie internetowej produktu pod adresem https://www.tapo.com.
• Informacje o pomocy technicznej i rozwiązywaniu problemów można znaleźć pod adresem https://www.tapo.com/support/.
• Film przedstawiający sposób konfiguracji można znaleźć pod adresem https://www.tp-link.com/support/setup-video/#cloud-cameras.
1
Page 4
Wprowadzenie
Tapo C501GW jest zewnętrzną, obrotową kamerą 4G LTE, która umożliwia kompleksowy wideomonitoring bez konieczności podłączenia do sieci Wi-Fi. Kamera ma dostęp do Internetu dzięki połączeniu z siecią komórkową 4G LTE lub za pomocą złącza Ethernet RJ45, dlatego nadaje się do użytku w takich obiektach, jak magazyny, gospodarstwa rolne czy domki letniskowe — tam, gdzie niekoniecznie dostępna jest sieć Wi-Fi.
• Zaawansowane, wspomagane SI wykrywanie obiektów w każdych warunkach — funkcja Smart AI potrafi rozpoznawać ludzi, zwierzęta
i pojazdy, a także próby sabotażu czy przekroczenie granicy wytyczonych przez użytkownika. Przesyła alerty tylko gdy jest to konieczne — użytkownik może zatem liczyć na rzetelne powiadomienia o powyższych zdarzeniach natychmiast po ich wykryciu.
• Nocna wizja w kolorze dzięki sensorowi Starlight — kamera rejestruje obraz w żywych kolorach pomimo słabego oświetlenia, a to dzięki
obiektywowi z aperturą F1,6, sensorowi typu Starlight i wbudowanym naświetlaczom.
• Tryb patrolu — kamera może cyklicznie przenosić pole widzenia obiektywu między dwoma punktami wybranymi przez użytkownika, co umożliwia
dynamiczny wideomonitoring otoczenia.
• Pamięć lokalna* i w chmurze** — możliwość zapisu zarejestrowanych nagrań w zamontowanej karcie pamięci microSD (o pojemności maks.
512GB)* lub w magazynie w chmurze dzięki usłudze Tapo Care**.
*Kartę microSD należy nabyć oddzielnie.
**Możesz zarejestrować się do usługi magazynu w chmurze pod adresem https://www.tapo.com/tapocare/
• Zasilanie DC/PoE* — kamera może pracować na zasilaczu sieciowym DC lub zasilaniu PoE dostarczanym kablem Ethernet — to drugie
rozwiązanie gwarantuje bezpieczne zasilanie i stabilne połączenie kamery z Internetem.
*PoE (Power over Ethernet) w standardzie 802.3 af/at
Maksymalna długość połączenia kablowego z PoE wynosi 100 metrów (328 stóp).
• Dogodne umiejscowienie anteny — można ustawić odłączaną antenę kamery pod kątem, który gwarantuje możliwie najlepszą jakość połączenia
internetowego.
• Inteligentne odtwarzanie — umożliwia szybkie znajdowanie i pobieranie nagranych scen, które interesują użytkownika, dzięki wyborowi rodzaju
zarejestrowanego zdarzenia lub poruszaniu się po pasku czasu nagrania.
• Dwukierunkowa łączność głosowa — umożliwia rozmowę w czasie rzeczywistym np. z kurierem pod adresem monitorowanym przez kamerę.
• Wiele możliwości montażu — montaż na wkręty z szablonem do otworów lub na opaski: na dowolnej ścianie, dowolnym stropie lub na słupie, w
miejscu dającym najlepsze pole widzenia.
*Opaski montażowe należy nabyć oddzielnie.
2
Page 5

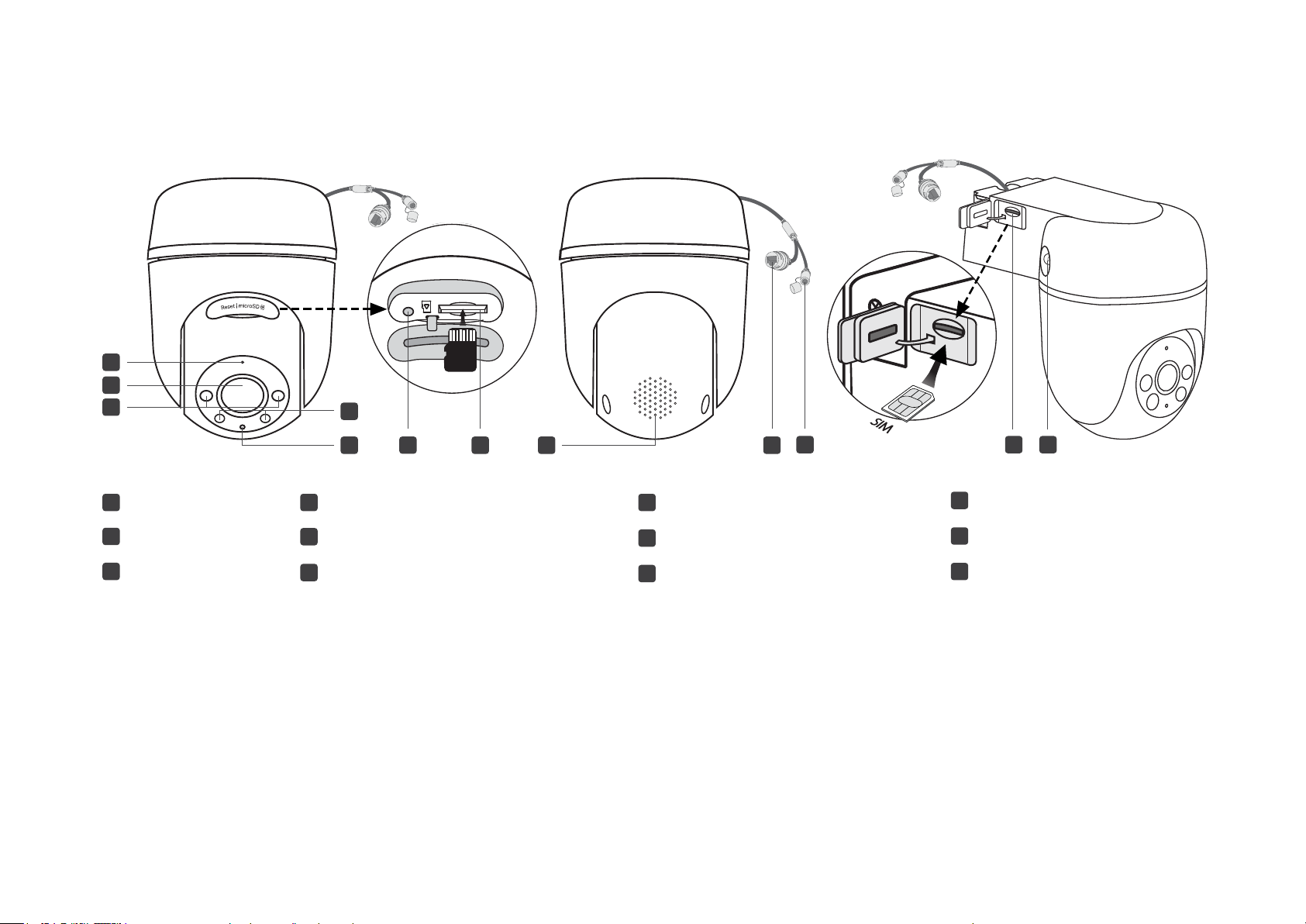

Wygląd produktu
1 2 3
1
Mikrofon
2
Obiektyw
3
Naświetlacz LED podczerwieni
4
5
4
Naświetlacz LED światła widzialnego
5
Dioda LED stanu systemu
Reset
6
microSD
6
7
8
Gniazdo karty microSD
7
Głośnik
8
Port Ethernet (złącze zasilania PoE)
9
10 11 12
9
Złącze zasilania DC
10
Gniazdo karty Nano SIM
11
Złącze gniazdowe SMA
12
Przycisk Reset
Otwórz silikonowa pokrywkę. Po włączeniu zasilania kamery, za pomocą wąskiego przedmiotu naciśnij i przytrzymaj przycisk RESET przez co najmniej 5 sekund, aż dioda LED stanu systemu zacznie migać na czerwono. Nastąpi reset i ponowne uruchomienie kamery.
Gniazdo karty microSD
Otwórz silikonowa pokrywkę i włóż kartę microSD*. Przygotuj kartę w aplikacji Tapo, aby móc zapisywać nagrania lokalnie. *Karta microSD nie jest w komplecie.
Gniazdo karty Nano SIM
Otwórz silikonowa pokrywkę i włóż kartę Nano SIM, aby korzystać z połączenia internetowego poprzez sieć komórkową 4G.
3
Page 6
Dioda LED stanu systemu
Ciągłe czerwone światło Uruchamianie
Miga na czerwono
Niestabilny sygnał sieci 4G
i zielono
Nie zamontowano karty SIM
Miga na czerwono
ani nie podłączono kabla Ethernet
Miga na pomarańczowo
(podczas konguracji
Trwa podłączanie do sieci
sieci 4G)
Ciągłe pomarańczowe
Połączono z siecią
światło
Ciągłe zielone światło Połączono z chmurą
Szybko miga na czerwono Trwa reset kamery
Szybko miga na zielono Trwa aktualizacja kamery
4
Page 7

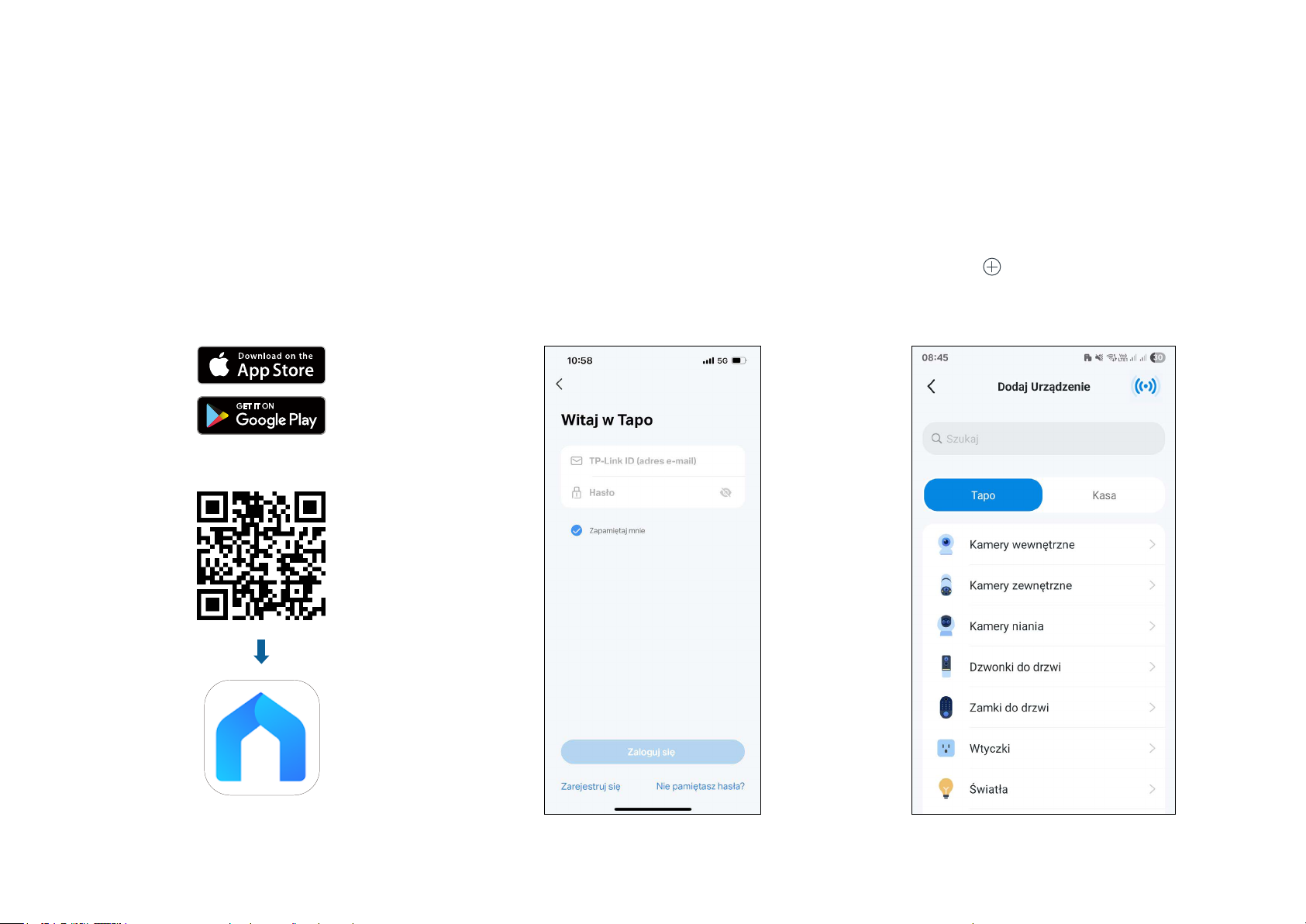

Konfiguracja kamery
Wykonaj poniższe czynności, aby zacząć używać kamery.
Krok 1. Pobierz aplikację Tapo
Pobierz aplikację Tapo z App Store lub sklepuPlay, albo pobierz ją skanując poniższy
kod QR.
LUB
Krok 2. Zaloguj się
Otwórz aplikację i zaloguj się za pomocą identyfikatora TP-Link ID.
Jeśli nie masz konta, utwórz je najpierw.
Krok 3. Dodaj kamerę
Kliknij przycisk > Dodaj urządzenie waplikacji. Następnie znajdź prawidłowy model urządzenia.
5
Page 8

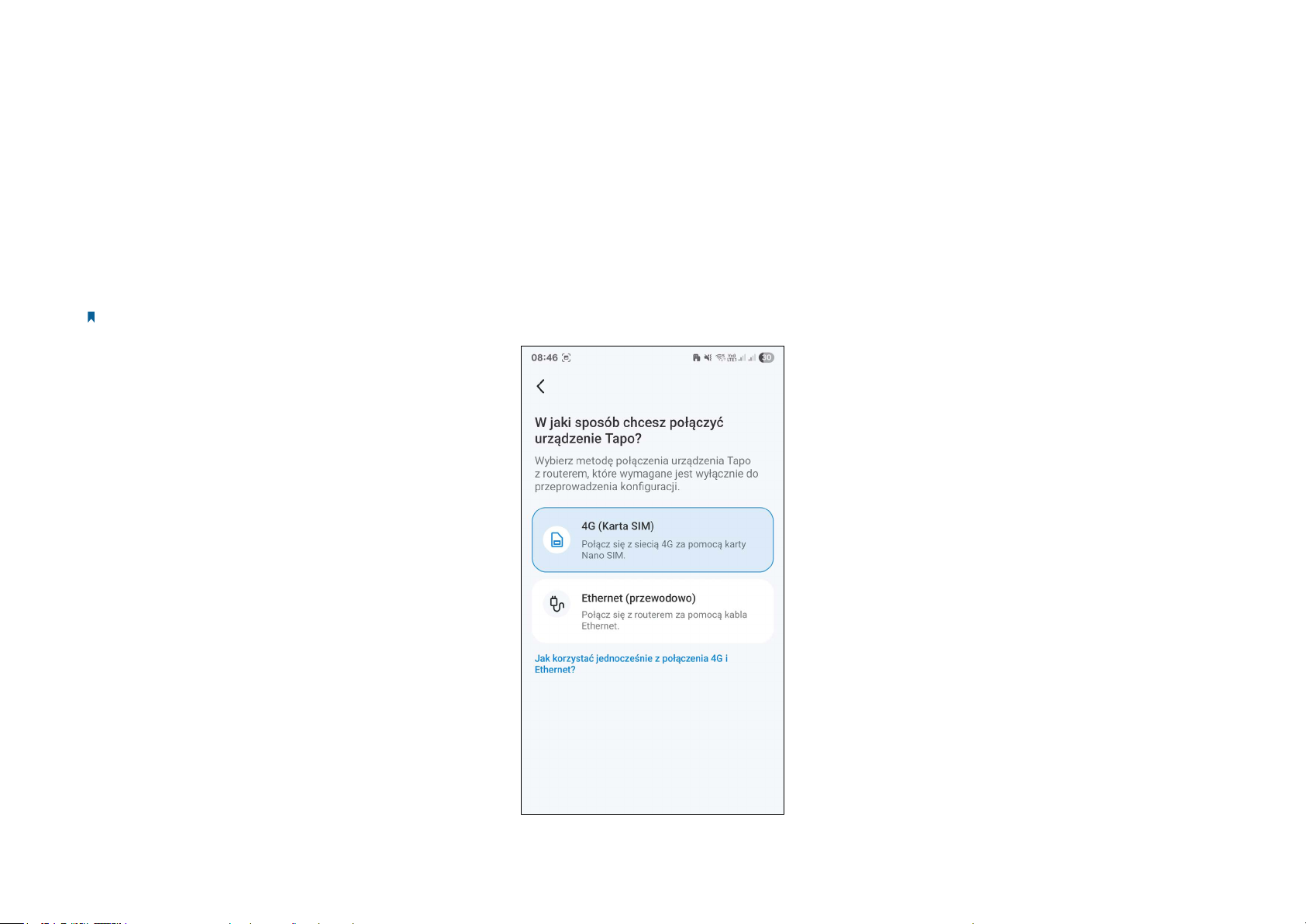

Krok 4. Skonfiguruj kamerę
Kieruj się instrukcjami wyświetlanymi w aplikacji, aby skonfigurować kamerę z połączeniem poprzez sieć 4G lub sieć kablową, po czym dodać kamerę do sieci domowej. Po zakończeniu konfiguracji możesz używać kamery podłączonej do sieci 4G lub sieci kablowej.
Uwaga: Jeżeli chcesz skonfigurować połączenie z siecią 4G gdy kamera jest podłączona do routera kablem Ethernet, musisz najpierw odłączyć ten kabel od kamery.
6
Page 9

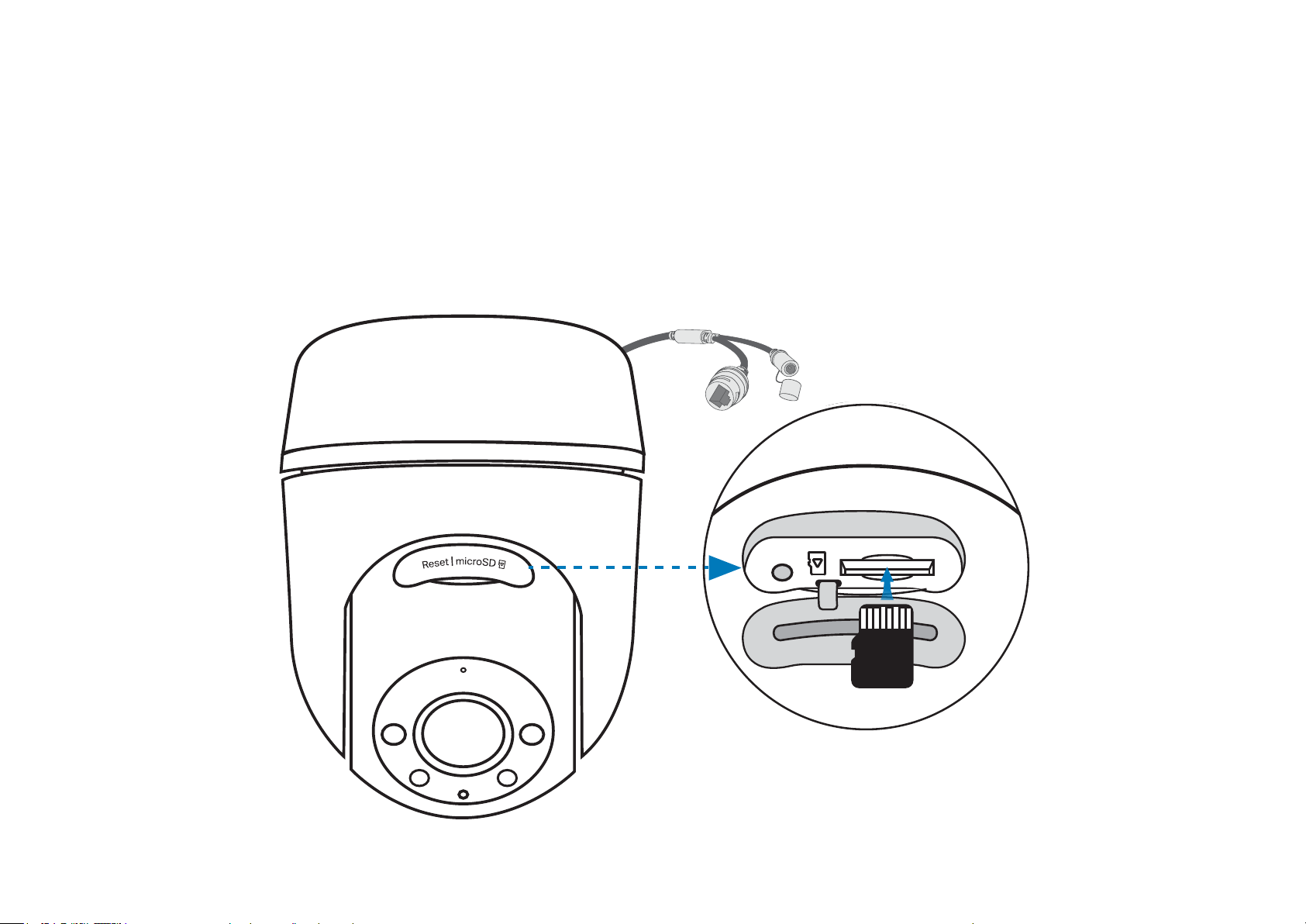

Montaż karty microSD
Wykonaj poniższe czynności, aby zamontować kartę microSD do lokalnego zapisu nagrań. Możesz przejść do menu Ustawienia kamery > Karta microSD w aplikacji Tapo, aby sprawdzić stan karty pamięci lub ją sformatować.
1. Ręcznie obróć kamerę w dół. Otwórz silikonowa pokrywkę, pod którą
jest gniazdo karty microSD.
2. Sprawdź, którą stroną należy włożyć kartę microSD, po czym włóż ją
ostrożnie do gniazda. Wciśnij kartę do końca, aby rozległo się kliknięcie zatrzasku.
microSD
7
Page 10

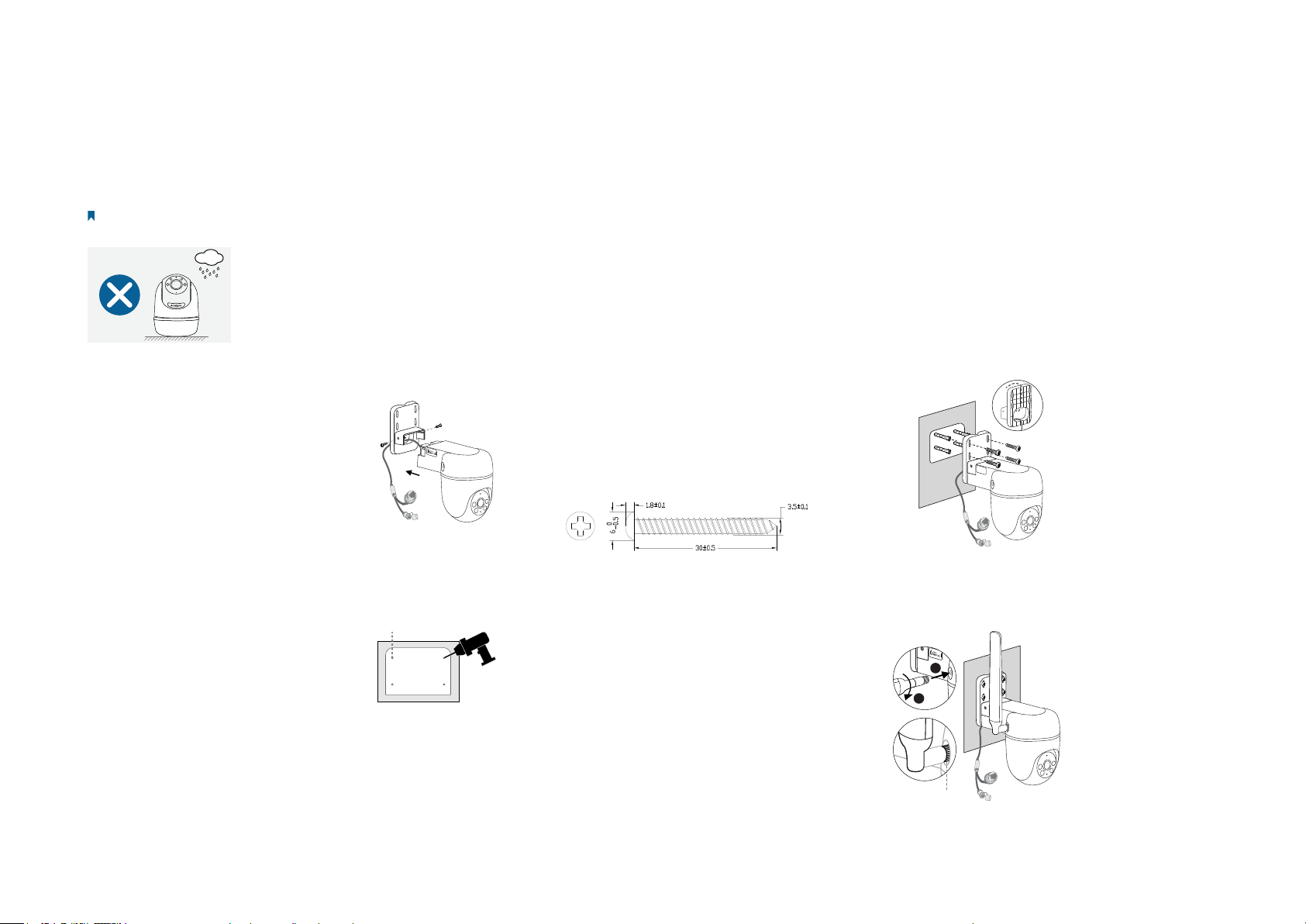

Montaż kamery
1
2
Po dodaniu kamery w aplikacji Tapo, możesz zamontować ją na ścianie lub pod sufitem za pomocą wkrętów i szablonu z kompletu. Możesz również zamontować ją na słupie, używając opasek. Wykonaj poniższe czynności, aby zamontować kamerę.
Uwaga: Kamera nie będzie wodoszczelna, gdy postawisz ją na płaskiej powierzchni, np. na blacie lub półce. Zamontuj kamerę wedle jednej z opcji od 1 do 3, jeśli kamera ma
pracować na zewnątrz pomieszczeń.
Opcja 1: Montaż naścienny
1. Przymocowanie kamery i wspornika
Przełóż kabel zasilania i kabel Ethernet kamery przez otwór we wsporniku. Przymocuj wspornik do kamery za pomocą dwóch śrub.
2. Wiercenie otworów
Przyklej szablon montażowy do powierzchni, na której ma być zamontowana kamera. Wywierć cztery otwory od szablonu.
ø = 6 mm (15/64 cala)
3. Montaż kamery
Włóż kołki rozporowe w otwory, po czym przymocuj wspornik z kamerą za pomocą wkrętów wkręcanych w kołki.
4. Montaż anteny
1) Podłącz antenę, przykręcając ją obrotami w prawo.
2) Obróć złącze SMA w prawo, aby przymocować antenę.
3) Ustaw antenę pionowo, aby sygnał sieci 4G był możliwie najlepszy.
4) Jeśli antena jest luźna, ponownie dokręć jej złącze.
Uwaga: Jeśli kamera będzie podłączona do Internetu za pomocą kabla, należy zainstalować ją tak, aby jej obudowa pozostała wodoszczelna.
Złącze SMA
8
Page 11

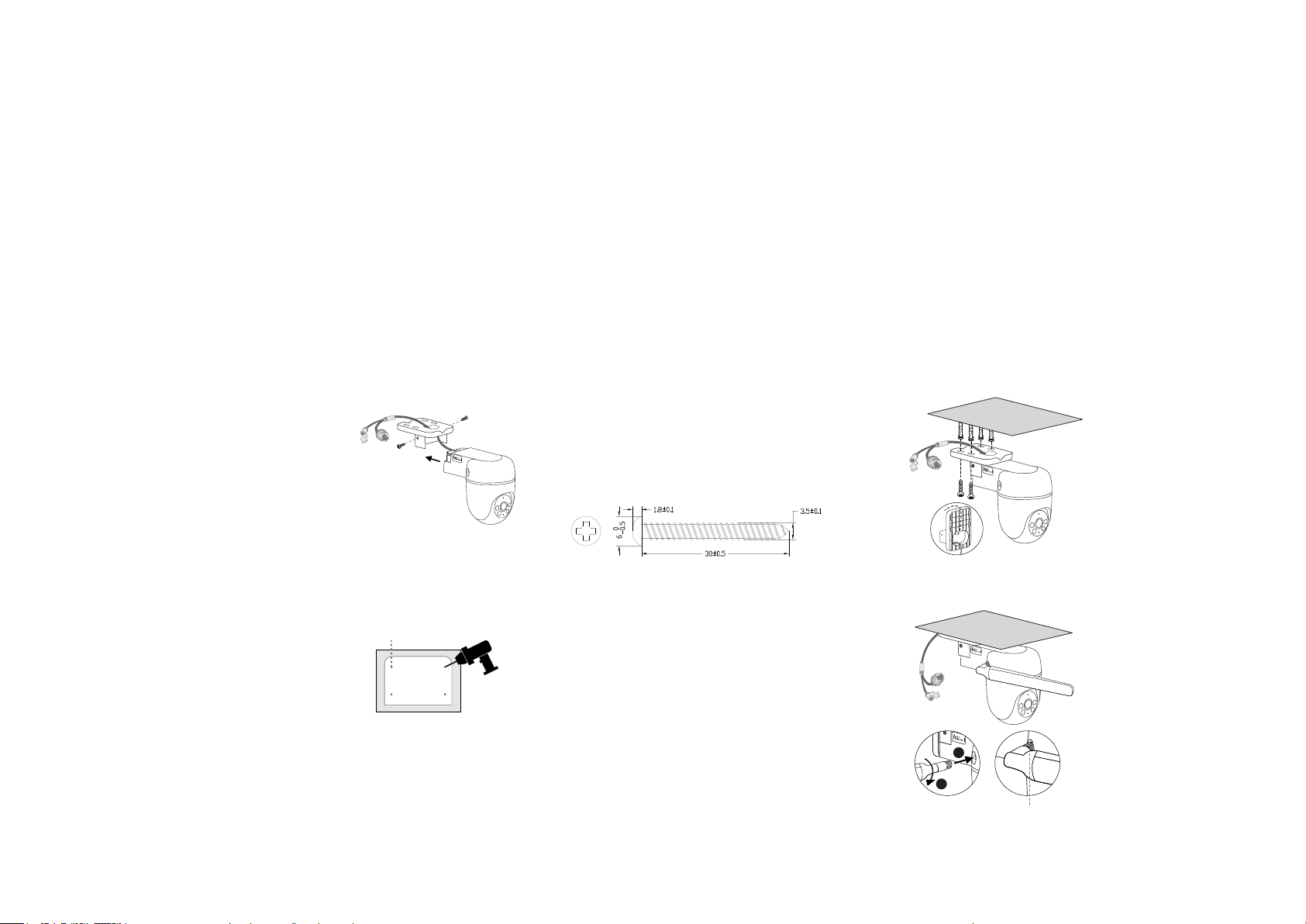

Opcja 2: Montaż podsufitowy
Przełóż kabel zasilania i kabel Ethernet kamery przez otwór we wsporniku. Przymocuj wspornik do kamery za pomocą dwóch śrub.
1. Przymocowanie kamery i wspornika
Włóż kołki rozporowe w otwory, po czym przymocuj wspornik z kamerą za pomocą wkrętów wkręcanych w kołki.
3. Montaż kamery
4. Montaż anteny
Przyklej szablon montażowy do powierzchni, na której ma być zamontowana kamera. Wywierć cztery otwory od szablonu.
2. Wiercenie otworów
ø = 6 mm (15/64 cala)
1) Podłącz antenę, przykręcając ją obrotami w prawo.
2) Obróć złącze SMA w prawo, aby przymocować antenę.
3) Ustaw kamerę pod ostrym kątem lub równolegle do stropu, aby sygnał sieci 4G był możliwie najlepszy.
4) Jeśli antena jest luźna, ponownie dokręć jej złącze.
Uwaga: Jeśli kamera będzie podłączona do Internetu za pomocą kabla, należy zainstalować ją tak, aby jej obudowa pozostała wodoszczelna.
1
2
Złącze SMA
9
Page 12

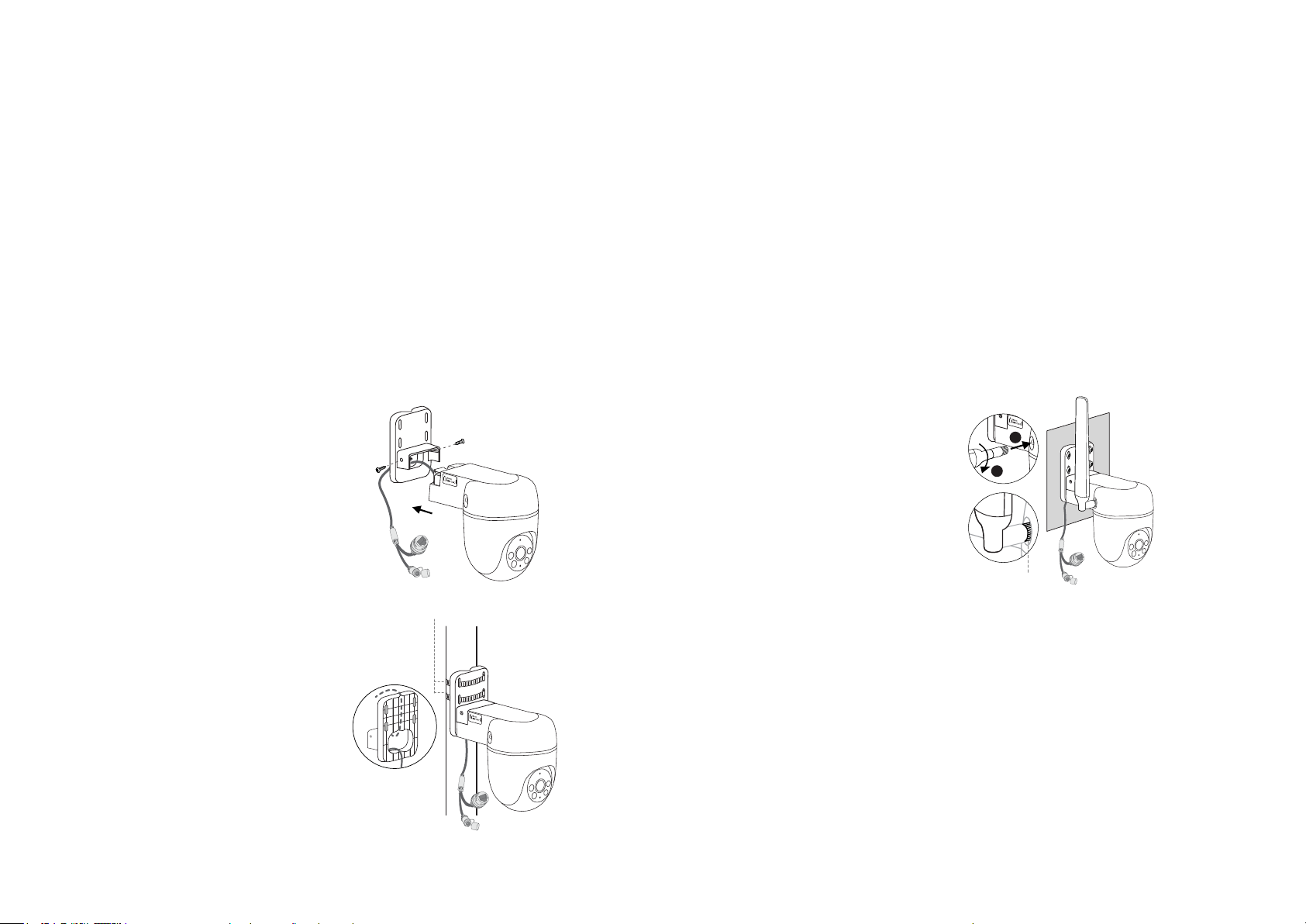

Opcja 3: Montaż na słupie
1
2
1. Przymocowanie kamery i wspornika
Przełóż kabel zasilania i kabel Ethernet kamery przez otwór we wsporniku. Przymocuj wspornik do kamery za pomocą dwóch śrub.
2. Montaż kamery
Opaski do montażu na słupie
Zamontuj kamerę na słupie używając dwóch opasek* (szerokość opaski ≤ 12 mm).
*Opaski do montażu na słupie nie są w komplecie.
3. Montaż anteny
1) Podłącz antenę, przykręcając ją obrotami w prawo.
2) Obróć złącze SMA w prawo, aby przymocować antenę.
3) Ustaw antenę pionowo, aby sygnał sieci 4G był możliwie najlepszy.
4) Jeśli antena jest luźna, ponownie dokręć jej złącze.
Uwaga: Jeśli kamera będzie podłączona do Internetu za pomocą kabla, należy zainstalować ją tak, aby jej obudowa pozostała wodoszczelna.
Złącze SMA
10
Page 13
Montaż elementów uszczelniających
Jeżeli kamera jest montowana na zewnątrz pomieszczeń, należy zamontować elementy uszczelniające jej obudowę, robiąc to w niżej opisany sposób.

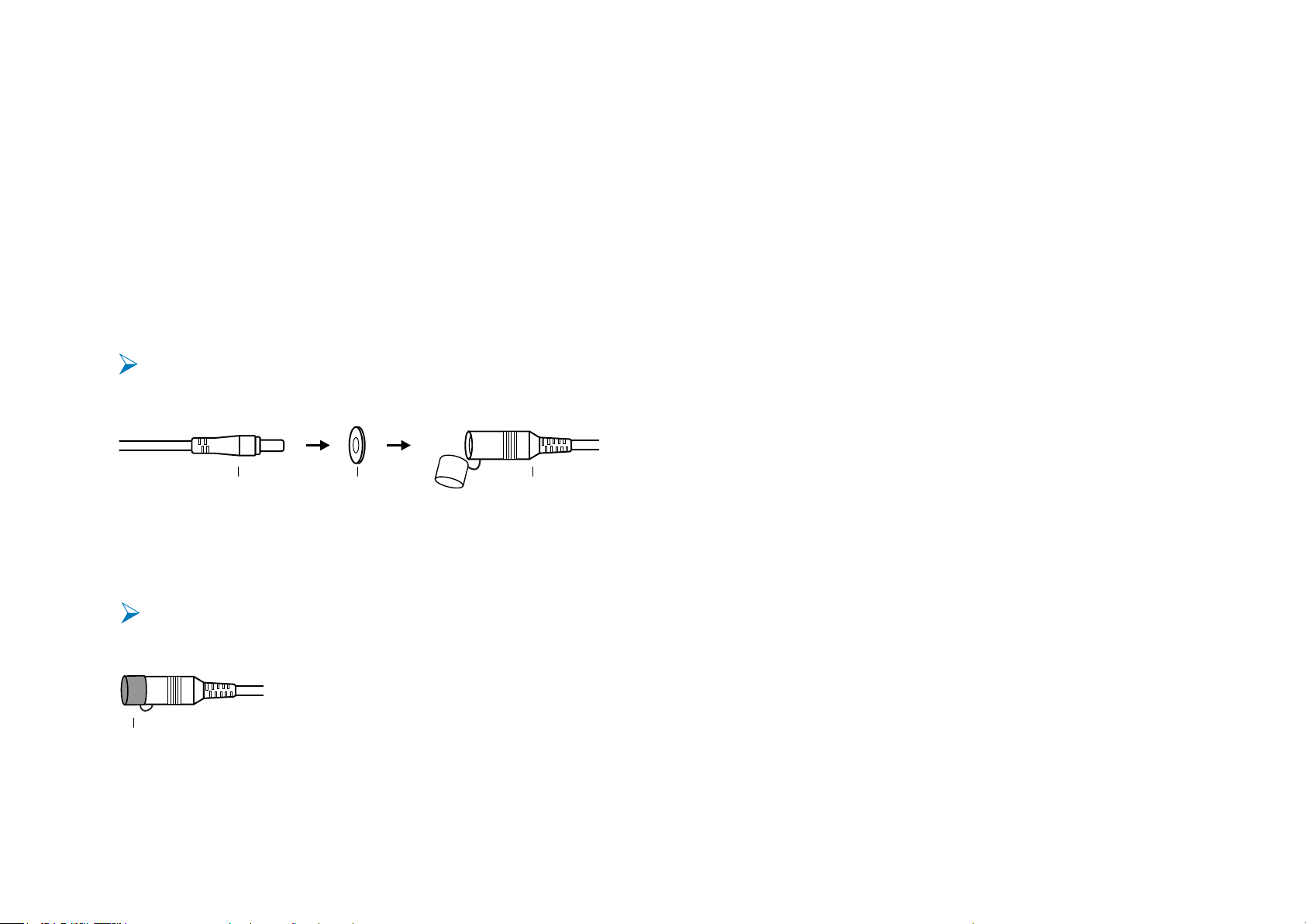

1. Montaż uszczelki/zatyczki na złączach zasilania
Podłącz kamerę do gniazdka elektrycznego za pomocą zasilacza z kompletu. Jeśli kamera jest zamontowana na zewnątrz pomieszczeń, załóż uszczelkę na złącza zasilania.
Zasilanie za pomocą zasilacza sieciowego
Zamontuj uszczelkę przeznaczoną dla złączy zasilania.
Złącze wtykowe
zasilania
Uszczelka
Złącze gniazdowe
zasilania
Zasilanie PoE
Zamontuj zatyczkę uszczelniającą na złącze zasilania.
Zatyczka
uszczelniająca
11
Page 14

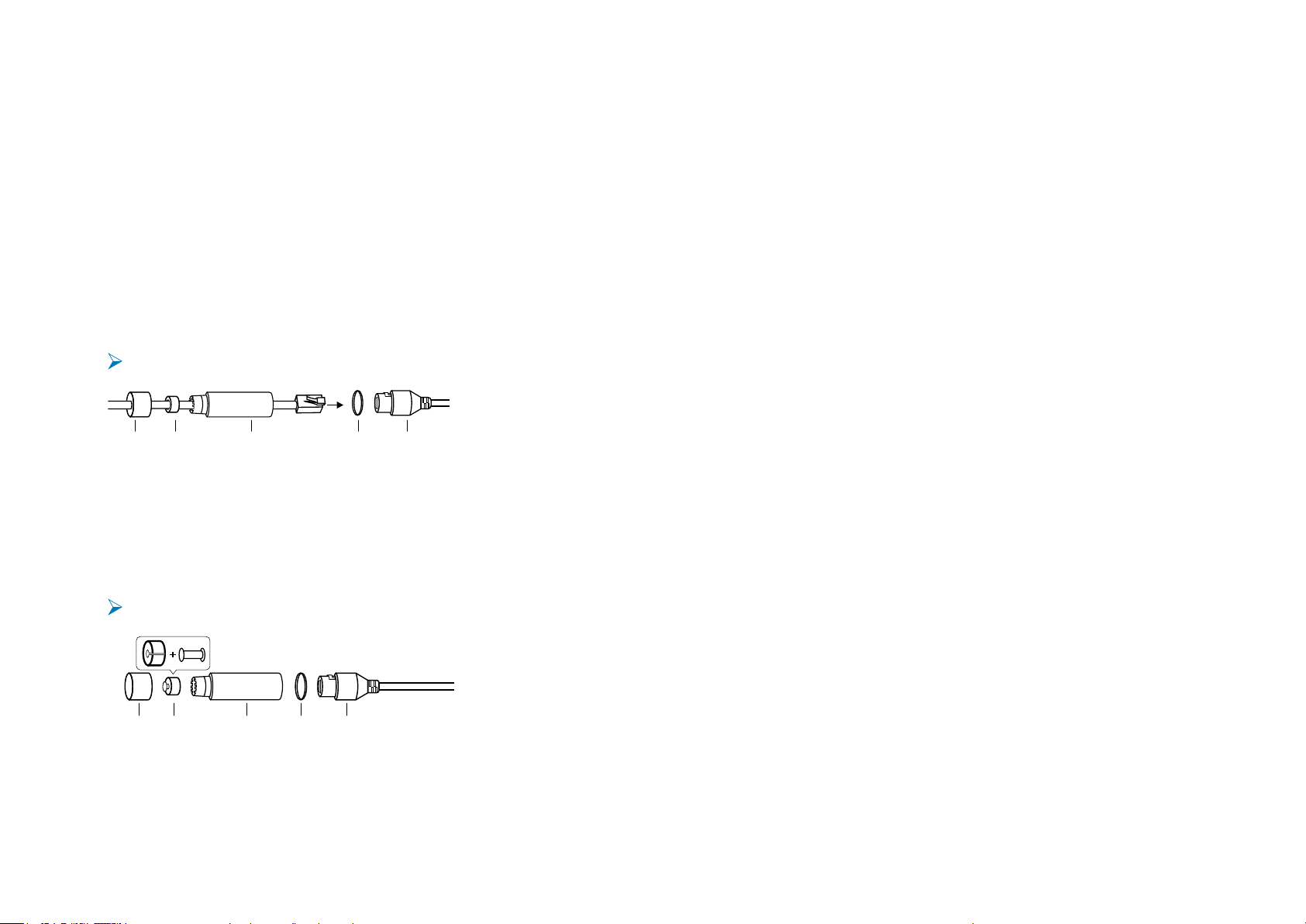

2. Montaż mocowań uszczelniających kabla
Zamontuj mocowania uszczelniające kabel złącza sieciowego. Każdy z tych elementów musi być starannie przymocowany, zaś uszczelki muszą leżeć równo, aby chroniły przed wodą.
Port Ethernet będzie podłączony do urządzenia sieciowego
Nakrętka Uszczelka O-ring
Obudowa
Złącze
sieciowe
1) Przełóż kabel sieciowy przez następujące części, dokładnie w kolejności, w której je wymieniono: nakrętkę, uszczelkę, a na końcu przez obudowę.
2) Wstaw uszczelkę w obudowę.
3) Przymocuj o-ring do złącza sieciowego kamery, po czym podłącz kable sieciowe.
4) Załóż obudowę na złącze sieciowe, po czym obróć złącze, aby je przymocować. Przykręć nakrętkę do obudowy.
Port Ethernet niepodłączony do urządzenia sieciowego
Nakrętka
Uszczelka
i korek
Obudowa
O-ring
Złącze
sieciowe
1) Włóż zatyczkę uszczelniającą w uszczelkę, po czym włóż obie części w obudowę.
2) Przymocuj o-ring do złącza sieciowego kamery. Załóż obudowę na złącze sieciowe, po czym obróć złącze, aby je przymocować. Przykręć nakrętkę do obudowy.
12
Page 15
Uwierzytelnienie
Ostrzeżenie ooznaczeniu CE
Urządzenie jest produktem klasy B. Produkt ten w warunkach mieszkalnych może powodować zakłócenia radiowe i w takich przypadkach użytkownik produktu może być zmuszony podjąć odpowiednie kroki.
CZĘSTOTLIWOŚĆ PRACY (maksymalna moc nadawania) LTE-FDD B1/B3/B5/B7/B8/B20/B28 (23 dBm) LTE-TDD B38/B40/B41 (23 dBm) WCDMA B1/B5/B8 (24 dBm)
Deklaracja zgodności UE
TP-Link niniejszym oświadcza, że to urządzenie spełnia wymagania i inne właściwe postanowienia dyrektyw 2014/53/UE, 2009/125/WE, 2011/65/UE oraz (UE) 2015/863.
Oryginał deklaracji zgodności UE można znaleźć pod adresem https://www.tapo.com/en/support/ce/.
Informacje o narażeniu na promieniowanie radiowe
To urządzenie spełnia wymagania UE (2014/53/UE, art. 3.1a) dotyczące ograniczenia narażenia ogółu społeczeństwa na pola elektromagnetyczne w celu ochrony zdrowia.
Urządzenie spełnia warunki techniczne dla promieniowania radiowego pod warunkiem, że jest używane w odległości co najmniej 20 cm od ciała.
13
Page 16
Znak UKCA
Deklaracja zgodności dla Wielkiej Brytanii
TP-Link niniejszym oświadcza, że to urządzenie spełnia wymagania i inne właściwe postanowienia rozporządzenia ws. sprzętu radiowego z 2017 r. (Radio Equipment Regulations 2017).
Oryginał brytyjskiej deklaracji zgodności można znaleźć pod adresem https://www.tapo.com/support/ukca/.
14
Page 17
Bezpieczeństwo
• Do ładowania urządzenia nie wolno używać uszkodzonej ładowarki ani kabla USB.
• Nie używaj ładowarek innych niż zalecana.
• Nie używaj urządzenia w miejscach, w których praca urządzeń bezprzewodowych jest zabroniona.
• Zasilacz elektryczny urządzenia musi znajdować się w łatwo dostępnym miejscu.
• Używaj wyłącznie zasilaczy elektrycznych dostarczonych przez producenta w oryginalnym opakowaniu produktu. W razie jakichkolwiek pytań skontaktuj się z nami.
• Chroń urządzenie przed ogniem i wysokimi temperaturami. NIE WOLNO zanurzać urządzenia w wodzie ani innych cieczach.
• Nie wolno samodzielnie rozbierać, naprawiać ani przerabiać tego produktu.
• Nie wolno używać produktu, jeśli jego obudowa jest uszkodzona. Niebezpieczeństwo porażenia prądem.
• Nie wolno dotykać produktu mokrymi dłońmi.
• Nie wolno stawiać produktu w pobliżu urządzeń sterowanych automatycznie, np. sygnalizatorów alarmu przeciwpożarowego. Produkt ten emituje fale radiowe, które mogą doprowadzić do usterek urządzeń w jego pobliżu, a tym samym wypadków.
• Należy przestrzegać ograniczeń dotyczących użytkowania urządzeń łączności bezprzewodowej w składach paliwowych, instalacjach chemicznych, a także podczas prac minerskich/strzałowych.
• Nie wolno czyścić produktu cieczami. Wolno używać jedynie suchych ścierek.
• Nie wolno wkładać żadnych metalowych przedmiotów do wnętrza produktu. Jeśli jakiś metalowy przedmiot dostanie się do wnętrza produktu, wyłącz jego zasilanie bezpiecznikiem instalacyjnym, po czym skontaktuj się z elektrykiem z uprawnieniami zawodowymi.
• Produkt nie powinien być używany w warunkach świadczenia opieki medycznej. Jeżeli opieka medyczna polega na używaniu takich wyrobów medycznych, jak np. rozrusznik serca lub aparat słuchowy, należy zwrócić się do jego producenta i ustalić, czy wyrób taki ma ekranowanie wystarczająco chroniące przed promieniowaniem energii o częstotliwości fal radiowych.
• Nie wolno używać tego produktu w zakładach opieki zdrowotnej. W szpitalach i innych zakładach opieki zdrowotnej używa się urządzeń, które mogą być podatne na oddziaływanie zewnętrznych źródeł promieniowania energii o częstotliwości fal radiowych.
• Nie wolno stawiać ciężkich przedmiotów na tym produkcie.
• Jeżeli produkt nie będzie używany przez dłuższy czas, należy odłączyć go od gniazdka zasilania elektrycznego.
• Produkt ten może wywoływać zakłócenia innych urządzeń elektronicznych, w tym odbiorników radiowo-telewizyjnych, komputerów osobistych, aparatów telefonicznych oraz innych urządzeń bezprzewodowych.
• Zasilacz sieciowy powinien być używany wewnątrz pomieszczeń, w których temperatura jest nie wyższa niż 40°C.
• Temperatura pracy: -30°C – 60°C (-22°F – 140°F)
Proszę zapoznać się z powyższymi informacjami dotyczącymi bezpieczeństwa i przestrzegać ich podczas użytkowania urządzenia. Nie możemy zagwarantować, że nie dojdzie do wypadków lub uszkodzeń wynikających z nieprawidłowego użytkowania urządzenia. Proszę używać tego produktu ostrożnie i na własne ryzyko.
15
Page 18

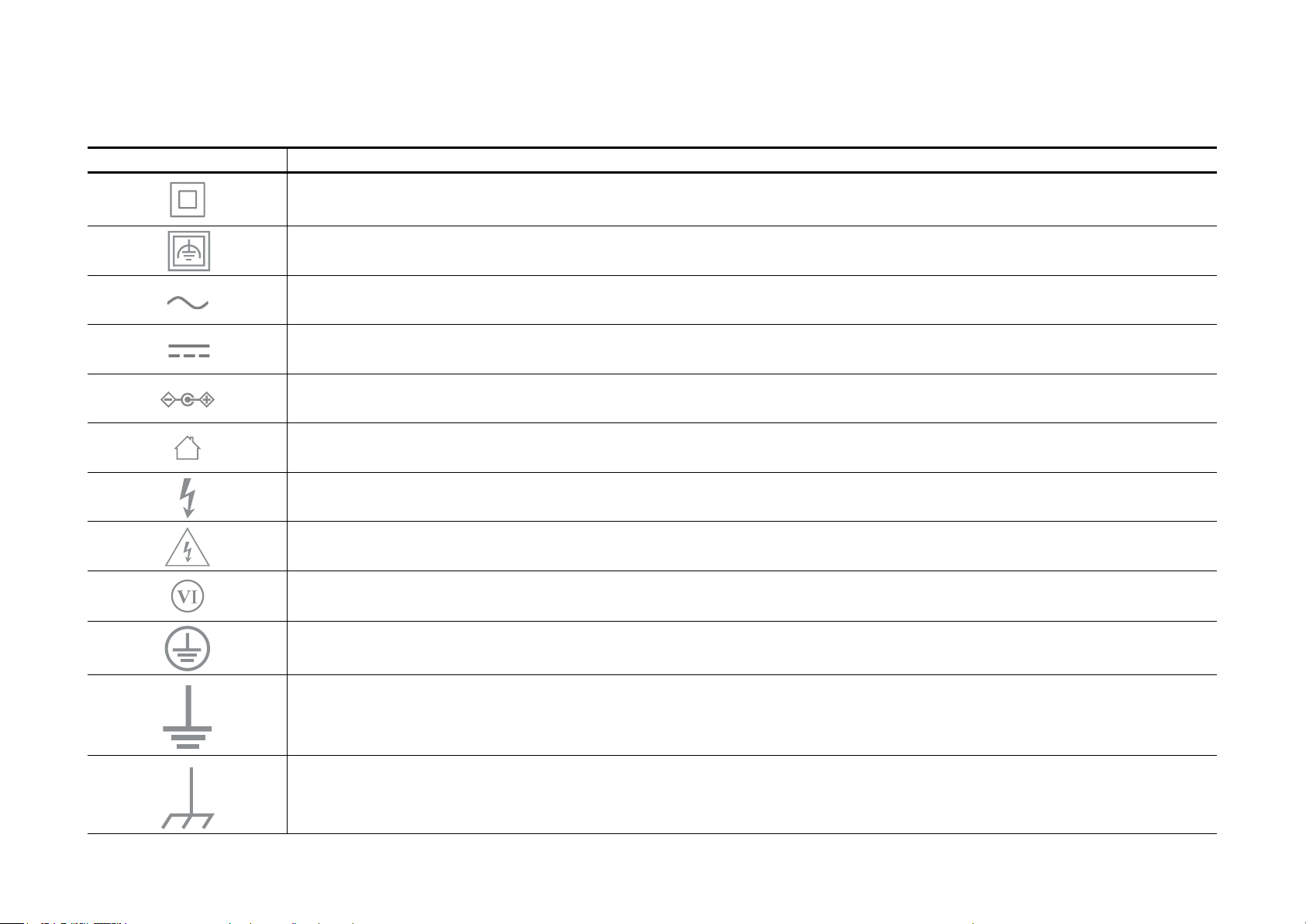

Objaśnienie symboli na etykiecie produktu
Symbole mogą się różnić w zależności od produktu
Symbol Objaśnienie
Sprzęt klasy II
Sprzęt klasy II z uziemieniem funkcjonalnym
Prąd zmienny
Napięcie prądu stałego
Polaryzacja zacisków wyjściowych
Tylko do użytku wewnątrz pomieszczeń
Niebezpieczne napięcie
Ostrzeżenie, ryzyko porażenia prądem
Oznakowanie efektywności energetycznej
Uziemienie ochronne
Uziemienie
Rama lub obudowa
16
Page 19

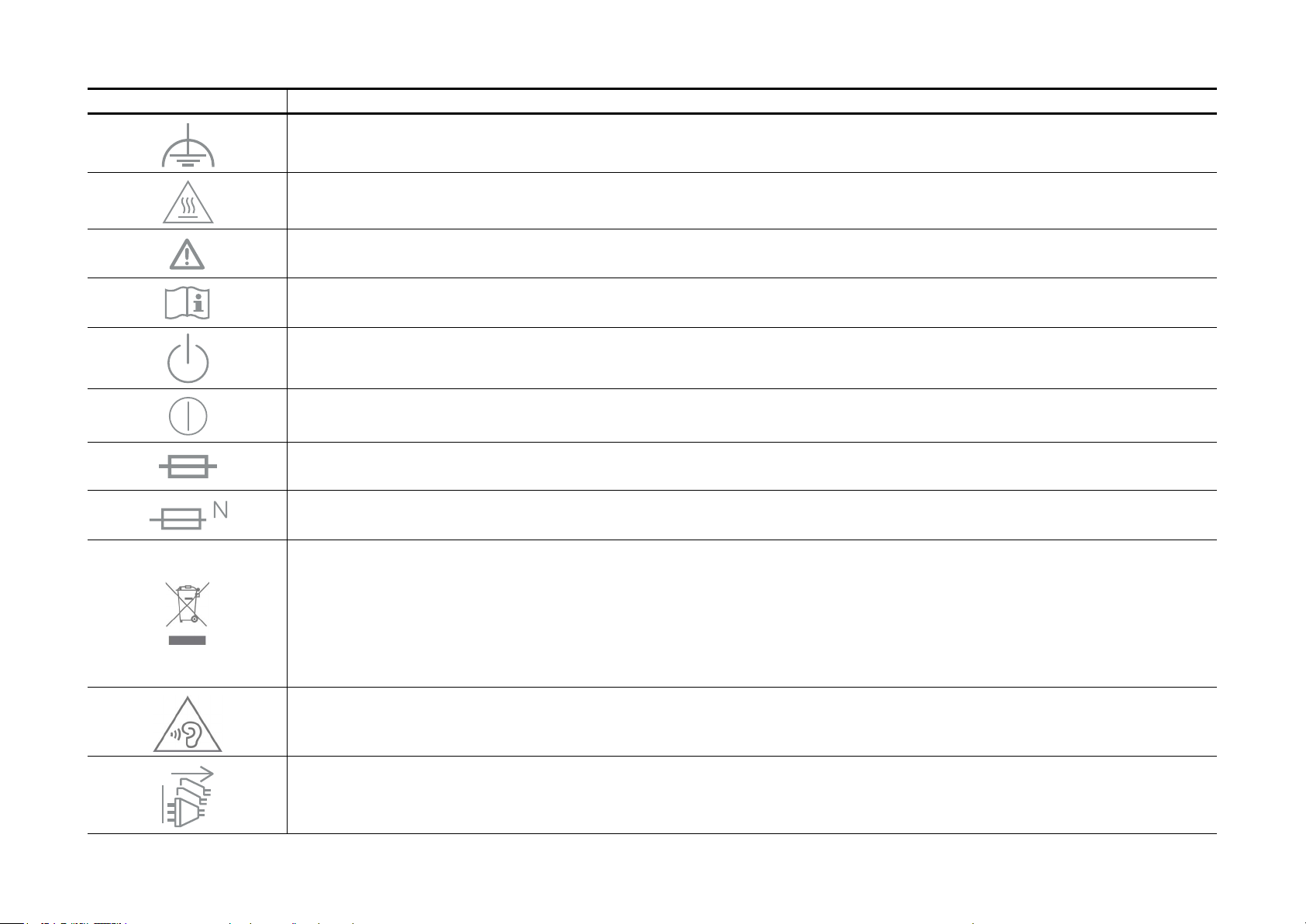

Symbol Objaśnienie
Uziemienie funkcjonalne
Ostrzeżenie, gorąca powierzchnia
Ostrzeżenie
Instrukcja obsługi
Tryb czuwania
„WŁ.”/„WYŁ.” (wciśnij-wciśnij)
Bezpiecznik
Bezpiecznik na przewodzie neutralnym N
RECYKLING Ten produkt nosi symbol selektywnej zbiórki zużytego sprzętu elektrycznego i elektronicznego (WEEE). Oznacza to, że produkt ten wymaga zagospodarowania zgodnie z dyrektywą Unii Europejskiej 2012/19/UE, w celu jego recyklingu lub demontażu, aby zminimalizować oddziaływanie na środowisko. Użytkownik może przekazać produkt do odpowiedniej organizacji zajmującej się recyklingiem lub do sprzedawcy przy zakupie nowego sprzętu elektrycznego lub elektronicznego.
Ostrzeżenie, nie słuchać przy wysokich poziomach głośności przez długi czas.
Odłączenie, wszystkie wtyczki zasilające
17
Page 20
Symbol Objaśnienie
m Przełącznik z mini przerwą stykową
µ
ε Przełącznik bez przerwy stykowej (przełącznik półprzewodnikowy).
Przełącznik z mikro przerwą stykową (dla wersji amerykańskiej). Przełącznik z mikro przerwą stykową / mikro rozłączeniem (dla wersji innych niż amerykańska).
18
Loading...
