TP UP-NH
行式热敏打印机
生产商有权修改说明书的内容而不做事先声明 !
操作指南
（试用版）
Page 2
安全信息
为有效、安全地使用您的打印机，请遵守以下规定。
使用前
·请在使用打印机前详细阅读操作指南，以掌握正确的使用方法。
·请将本[操作指南]放置在方便易取的位置，以便随时取出参阅和寻找问题
解答。
. 安全上的注意事项
假如漠视下述注意内容，错误使用打印机的话，可能造成打印机损坏。
△ 注 意
·如果出现卡纸情况，务必先断电，等待 10 秒钟，让机头完全冷却下来，
才开始除掉塞纸。
·请勿将本产品放置在潮湿或多尘的环境中。
·不可重压，不能堆放。
. 使用上的注意事项
纸卷
纸卷
纸卷纸卷
·必须使用符合要求的纸卷。
·请勿选用末端被黏合在纸轴上的纸卷，否则打印机便无法正确测
出纸卷末端，也可能对打印机构造成损害。
目 录
1.开封.................................................. 3
2.打印机构造及说明...................................... 4
2.1 打印机外形 ..................................... 4
2.2 安装打印纸 ..................................... 5
2.3 指示灯和键操作 ................................. 8
2.4 接口连接 ....................................... 9
2.4.1 并行接口 ................................. 9
2.4.2 串行接口 ................................ 11
3.连接操作............................................. 12
4.打印头的清洗方法及注意事项 ........................... 12
1 2
Page 3
1.
1.开封
开封
1.1.
开封开封
打开包装箱后，请马上检查以下各项。
图 1-1 整机
图 1-2 电源适配器
图 1-3 热敏纸
2.
2.打印机构造及说明
打印机构造及说明
2.2.
打印机构造及说明打印机构造及说明
2222....1
1 打印机外形
打印机外形
1 1
打印机外形打印机外形
TP UP-NH 打印机面板上有两个按键和两个指示灯，其外形如
图所示：
图 2-1 TP UP-NH 打印机外形
3 4
Page 4
2222....2
2 安装打印纸
安装打印纸
2 2
安装打印纸安装打印纸
TP UP-NH 打印机装纸过程如下：
1）接通电源
图 2-2 接通电源
2）如图 2-3 所示，按机壳上箭头指示方向，用双手水平向前
推动活动盖板，推开后，轻轻取下,图 2-4 的用力方向是不对的。
图 2-3 正确推动活动盖板
图 2-4 错误推动活动盖板

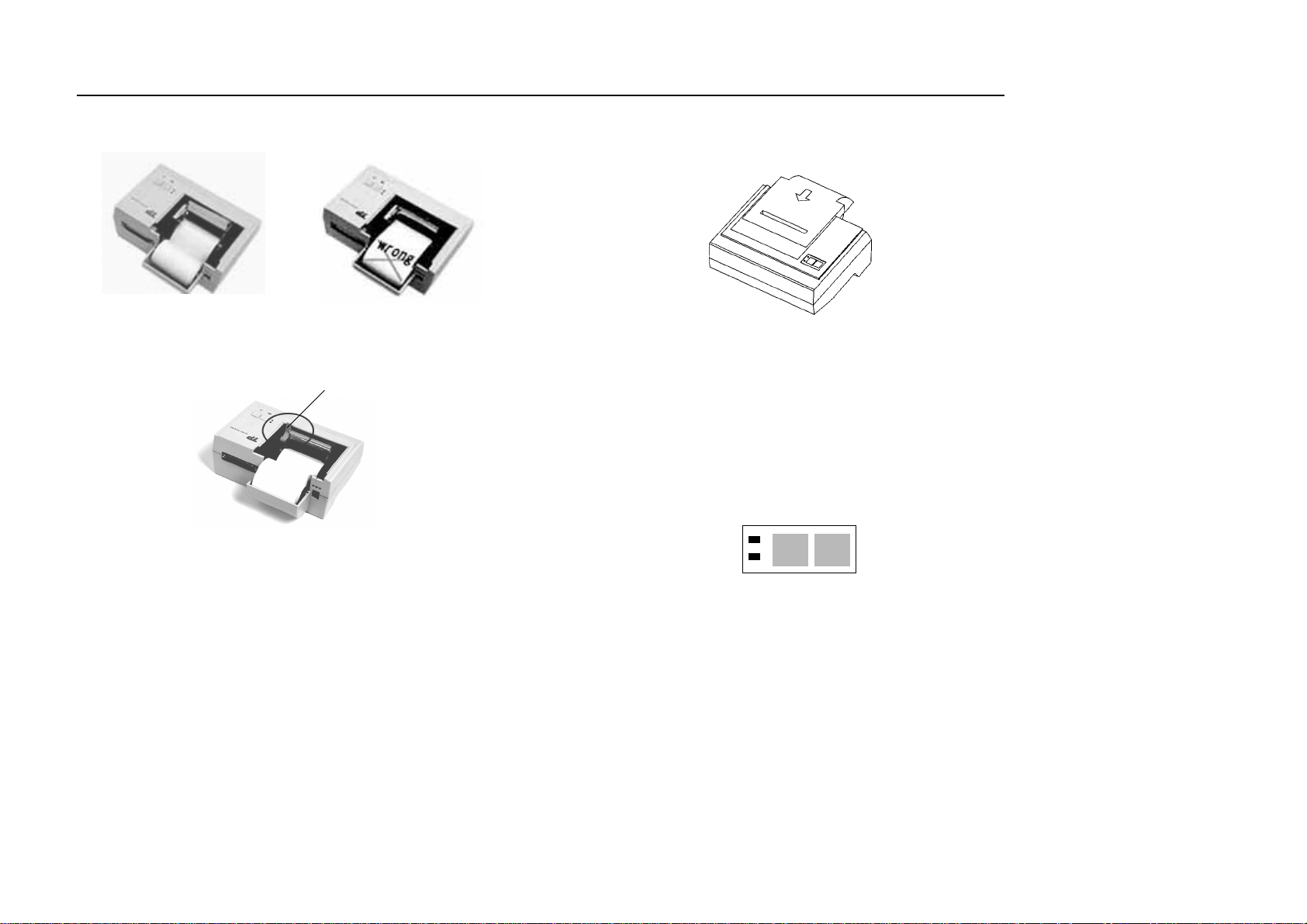

3）将纸端剪成如图 2-5 的式样，先将纸卷放在纸卷槽内，纸
端在下，如图 2-6，抬起机头抬杆，如图 2-8，将纸端对准机头入
口处插入，直至纸端从上端露出，放下抬杆，图 2-7 纸端在上是不
对的。
图 2-5 纸端式样
5 6
Page 5
图 2-6 纸端在下 图 2-7 纸端在上(错误)
机头抬杆
如图 2-8 机头抬杆抬起
4）按下 SEL 按键，SEL 状态指示灯灭，按住 LF 键，这时电机
开始转动。用手将纸送入机头入口处，这时纸便会徐徐进入机头，
直到从机头上方露出为止，露出应有一定长度，松开 LF 键，电机
停止转动。

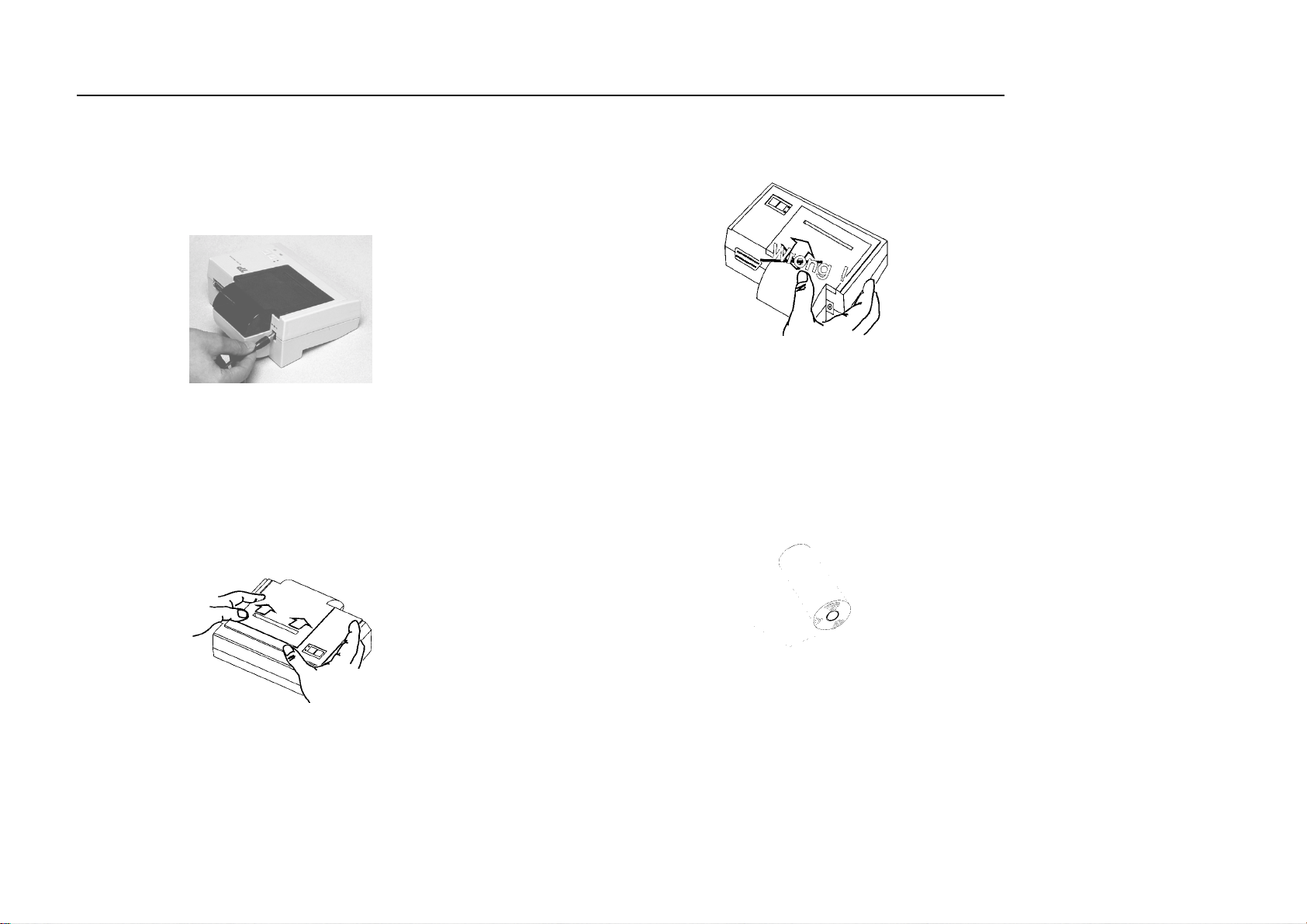

5）将打印纸的头从活动盖板的出纸口穿出，双手拿住活动盖
板，如图 2-9 所示，把活动盖板平稳地放在机壳的导槽上，沿图上
标明的方向将其推入机壳。
图 2-9 装上活动盖板
2222.3
.3 指示灯和键操作
指示灯和键操作
.3.3
指示灯和键操作指示灯和键操作
TP UP-NH 打印机面板上有两个指示灯和两个按键开关：一个
指示灯下标有 P，是电源指示灯；另一个指示灯下标有 SEL，是状
态指示灯；其中一个按键标有 SEL，另一按键标 LF。如图 2-10 所
示：
P
SEL
SEL
LF
图 2-10 指示灯和按键
SEL 指示灯显示打印机的状态。SEL 指示灯闪烁表示打印机出
错，出错的原因有打印机缺纸、过热等。SEL 指示灯不闪烁时，表
示打印机的在线/离线状态：灯亮时，表示打印机在线；灯灭时，
表示打印机离线。SEL 按键用于控制打印机的在线/离线方式和自
检，LF 按键用于控制进纸。
7 8
Page 6
1）自检方法
先按住 SEL 键，再接通打印机电源，松开 SEL 键后， 正常情
况下，打印机便打印出自检清单。
2）进纸方式
当打印机处于离线时，可以进纸。按下 LF 键，打印机进纸，
松开键时，打印机将停止进纸。
3）进入十六进制（HexDump）打印方式
先按住 SEL 键和 LF 键，再接通打印机电源，松开两键后打印
机便进入十六进制（HexDump）打印方式。打印机进入十六进制打
印方式后，将不再解释命令和数据，所有主机发送的数据都将以十
六进制方式打印出来。只有关机才能退出十六进制打印方式。
2222.4
.4 接口连接
接口连接
.4.4
接口连接接口连接
2.4.1 并行接口
TP UP-NH 打印机采用了与 CENTRONICS 标准兼容的 DB-25 并行
接口。
1）信号时序图

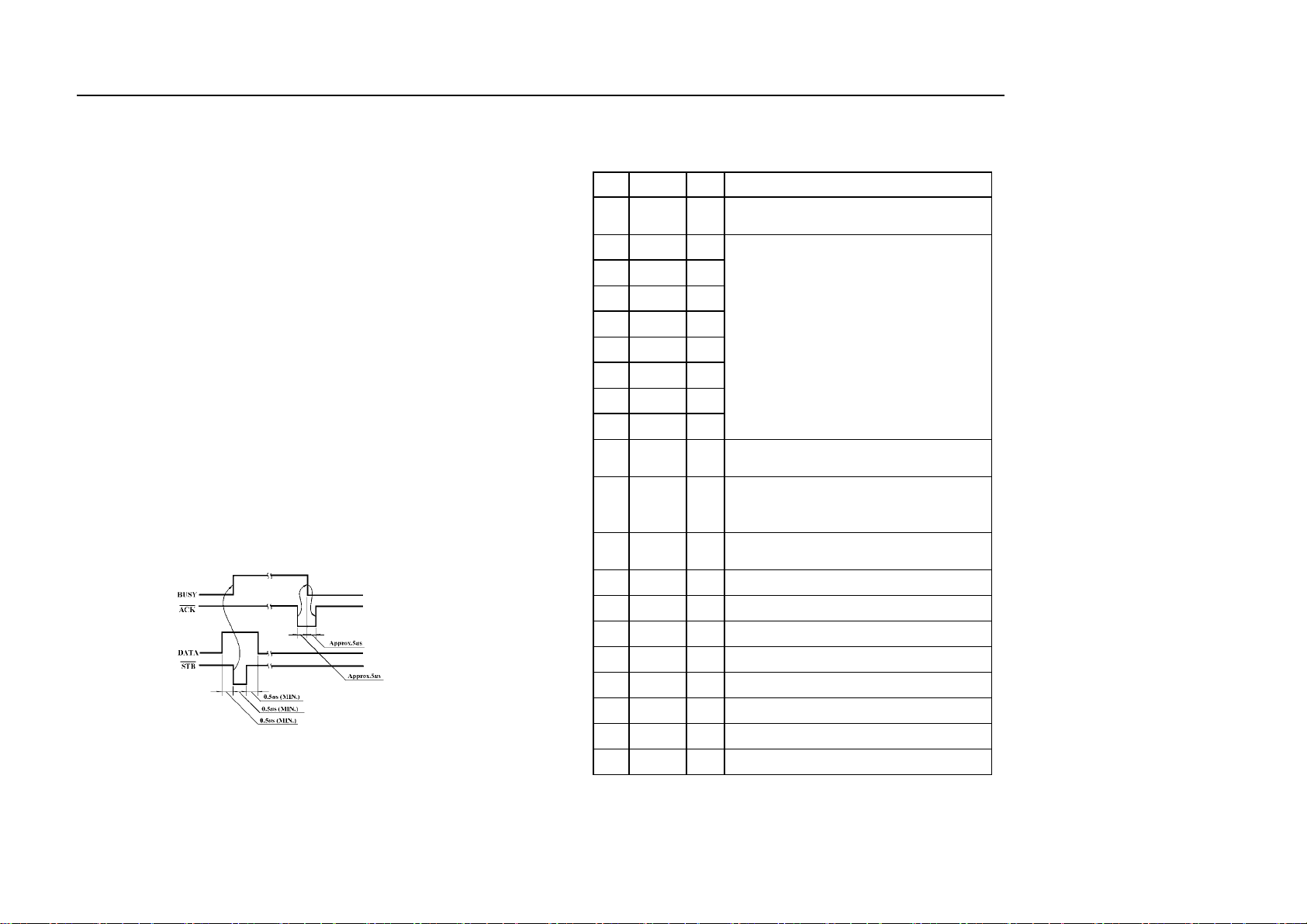

图 2-11 并行接口信号时序
2）DB-25 插座各脚定义
脚号 信号名 方向 说 明
1 /STB 输入
2 D0 输入 数据线 D0 位
3 D1 输入 数据线 D1 位
4 D2 输入 数据线 D2 位
5 D3 输入 数据线 D3 位
6 D4 输入 数据线 D4 位
7 D5 输入 数据线 D5 位
8 D6 输入 数据线 D6 位
9 D7 输入 数据线 D7 位
10 /ACK 输出
11 BUSY 输出
12 PE 输出
13 SEL 输出 选择，上拉到+5V。
14 ---- ---- 未用
15 /ERR 输出 上拉到+5V。
16 ---- ---- 未用
17 ---- ---- 未用
18
～ ---- ---- 接地
25
选通脉冲，平时为高电平。当它变为低电
平后，允许打印机读数据。
确认脉冲，表示打印机可以接收数据。平
时为高电平，变低时间约 10 微秒。
表示打印机是否可以接收数据。高电平时
表示不能接收数据,低电平时表示可以接
收数据。
表示打印机是否缺纸。高电平时表示无
纸，低电平时表示有纸。
9 10
Page 7
2.4.2 串行接口
串行连接方式下的波特率和数据结构设定为 9600bps、8 位数
据位、无校验、1 位或 1 位以上停止位。
1）DB-25插座各脚定义
3333．连接操作，如图
．连接操作，如图 3333----1111 所示
．连接操作，如图．连接操作，如图
所示
所示所示
脚号 信号名 源 说 明
2 RXD 主机 打印机从主计算机接收数据。
3 TXD 打印机 打印机向主机发送数据。
该信号为"MARK"状态时表示打印正"忙"
5 RTS 打印机
7 GND 打印机 信号地

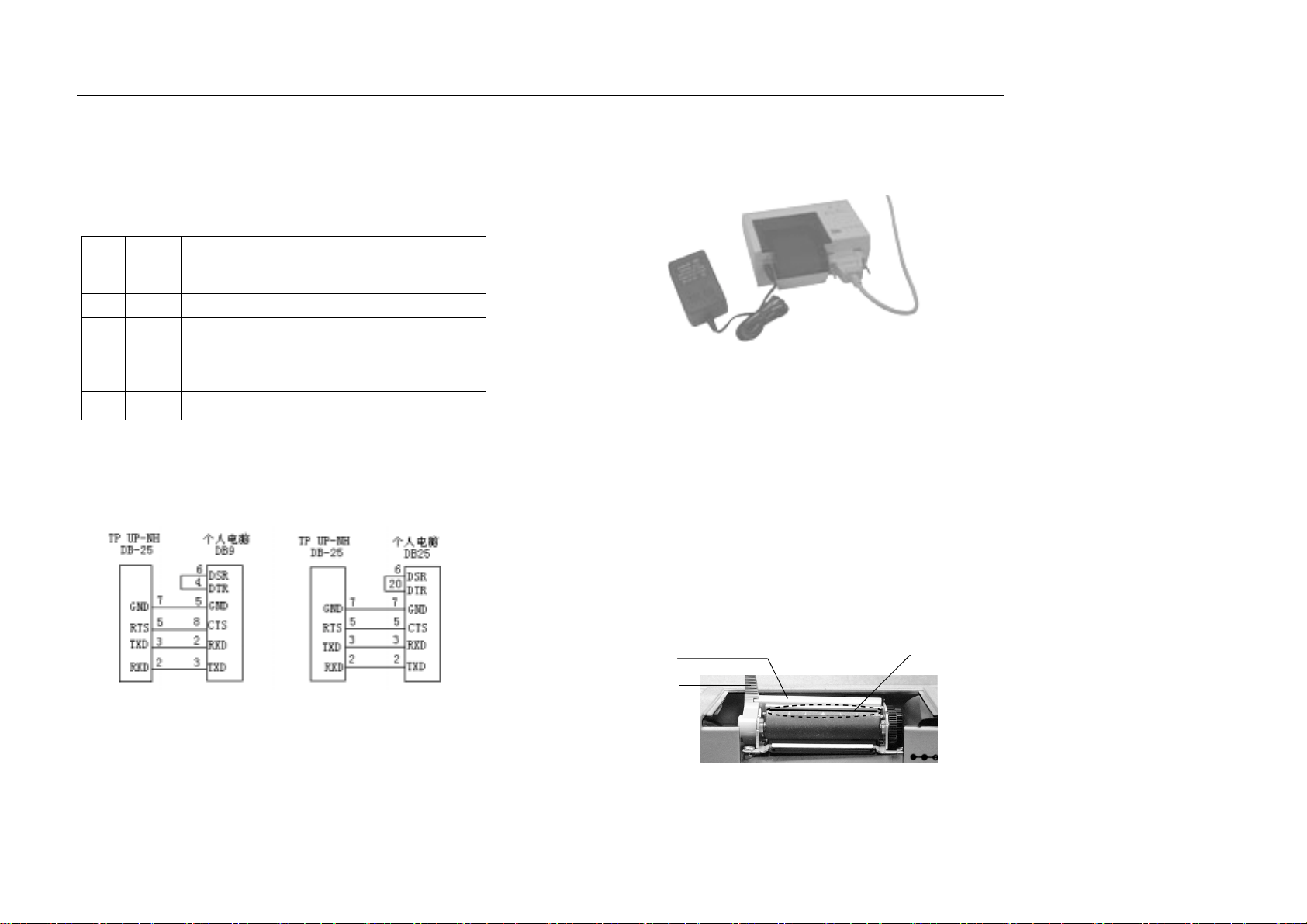

2）TP UP-NH 与个人电脑连接示意图
图 2-12 T P UP-NH 与个人电脑连接示意图
不能接收数据,而当该信号为"SPACE"状
态时表示打印机"准备好"可以接受数
据。
图 3-1
4444．打印头的清洗方法及注意事项
．打印头的清洗方法及注意事项
．打印头的清洗方法及注意事项．打印头的清洗方法及注意事项
当打印机使用过一段时间出现打印字迹不清晰时，应按下列
步骤进行打印头的清洗：
1）确保在清洗打印头之前电源已被关掉，并且电源电缆和通讯电
确保在清洗打印头之前电源已被关掉，并且电源电缆和通讯电
确保在清洗打印头之前电源已被关掉，并且电源电缆和通讯电确保在清洗打印头之前电源已被关掉，并且电源电缆和通讯电
缆均已拔下。
缆均已拔下。
缆均已拔下。缆均已拔下。
2）取下打印机的活动盖板，将打印纸取出，抬起机头抬杆将机头
抬起。
3）用干净的棉签蘸少许酒精，轻轻涂抹 头片加热元件表面的脏
物，切记不要用砂纸、刀片或镙丝刀等硬物打刮打印头片！
切记不要用砂纸、刀片或镙丝刀等硬物打刮打印头片！否
切记不要用砂纸、刀片或镙丝刀等硬物打刮打印头片！切记不要用砂纸、刀片或镙丝刀等硬物打刮打印头片！
则会使打印头片受到永久损坏。
头片
机头抬杆
清洗区
11 12
Page 8
4）清洗好头片，待头片上的酒精完全干燥之后，再将机头抬杆放
下。
5）盖上打印机的活动盖板，通电，做自检测试，以观察清洗后的
效果。
6）如果清洗后打印字迹仍不清晰，请联络专业维修人员。
2001.7 版本：A
