TP POS58

用 户 手 册

1. 请使用打印机供货商提供或确认的热敏纸，否则可能会影响
打印质量，甚至会损坏热敏打印头，供货商将不给予保修服
务。

2. 请用户不要擅自拆卸打印机，改动控制板或打印机构，否则

供应商将不给予保修服务。

3. 生产商有权修改说明书的内容而不做事先声明

注意

。

目 录

简介

............................................................. 2

第一章 特点与性能

1.1 打印性能................................................. 3

1.2 打印纸................................................... 3

1.3 打印字符................................................. 3

1.4 接口形式................................................. 4

1.5 打印控制命令............................................. 4

1.6 电源要求.................................................. 4

1.7 工作环境................................................. 4

1.8 型号分类................................................. 4

1.9 重量..................................................... 5

1.10外型尺寸................................................. 5

第二章 系统安装与操作

2.1 打印机外型............................................... 6

2.2 控制面板................................................. 6

2.3 连接电源................................................. 7

2.4 纸的安装................................................. 8

2.5 接口连接..................................................8

2.5.1串行接口连接.............................................8

2.5.2并行接口连接.............................................10

2.5.3钱箱接口.................................................11

2.6 指示灯和键操作........................................... 12

2.7 自检测................................................... 13

第三章 控制打印命令

3.1 概述...............................................…….. 14

3.2 命令详解................................................. 14

3.2.1 打印命令............................................ 14

3.2.2 行间距设置命令..................................... 15

3.2.3 字符打印命令....................................... 16

3.2.4 特殊控制命令....................................... 18

3.2.5 图形打印命令..................................…….. 18

3.2.6 其他命令............................................ 20

附录一 性能指标
附录二 打印命令一览表
附录三 字符集表

............................................. 3

......................................... 6

........................................... 14

................................................ 23

......................................... 24

.................................................25

1

简 介

.

速度快噪声低、可靠性好、打印质量高、无需色带，免

除了日常维护的烦恼。

.

尤其适用于商业收款机、PC-POS、 银行POS及各类收

条的打印。

TP POS58打印机是一种新型行式直接热敏打印机，打印

TP POS58打印机体积小， 操作简单， 应用领域广泛

2

第一章 特点与性能

1.1

1.1

打印性能

1.11.1

l 打印方法 : 直接热敏打印
l 打印纸宽 : 57.5±0.5mm
l 打印密度 : 8点/mm，384点/行
l 打印速度 : 约26mm/秒或7行/秒
l 可 靠 性 :

打印头寿命：2ⅹ10
平均无故障时间（MCBF）：5ⅹ10

使用条件：
*打印 12ⅹ24西文字符，每次打印 50行，
间歇重复打印

*每点行同时打印点不超过 25%，每字符行
同一点纵向重复打印不多于 11次
*使用指定热敏纸

l 有效打印宽度: 48mm
l 走纸速度 ：约37.5mm/秒或10行/秒

1.2

1.2 打印纸

1.21.2

l 热敏纸卷型号 : TF50KS-E（Japan Paper co.ltd）
AF50KS-E(JUJO THERMAL)
l 热敏纸卷 : 纸 宽 --- 57.5±0.5mm

外径最大 --- φ50mm ( 最大 )
内 径 --- φ13mm（最小）

纸 厚 --- 53～60克/米

1.3

1.3 打印字符

1.31.3

l ANK字符集:
12×24点，1.25（宽）×3.00（高）毫米；
l 国标一、二级汉字库

24×24点，3.00（宽）×3.00（高）毫米；

3

6

字符行

6

行

2

1.4

1.4 接口形式

1.41.4

l 串行接口：

D-SUB 25线插座（孔型），支持RTS/CTS或XON/XOFF规约。

波特率：9600bps
数据结构：1位起始位+8位数据位+1位或者1位以上停止位。

l 并行接口：

8位并行口，BUSY握手协议，PE纸尽检测，接口插座采用
D-SUB 25线插座（针型）。

l 钱箱控制：

DC12V，1A，6线RJ-11插座。

1.5

1.5 打印控制命令

1.51.5

l 字符打印命令

支持ANK字符、自定义 字符和汉字字符的倍宽、倍高打印，可调
整字符行间距。

l 点图打印命令: 支持不同密度点图及下装图形打印.

1.6

1.6 电源要求

1.61.6

l DC9～12V，2A

1.7

1.7 工作环境

1.71.7

l 操作温度 ：5～40℃ 相对湿度 ：10～80%
l 工作环境温度：5～40℃ 工作相对湿度：10～80%
l 储存温度 ：-20～60℃ 储存相对湿度：10～90%

当工作环境温度为34℃，相对湿度≤80%，当工作环境温度为40℃，相
对湿度≤58%

1.8 型号

l TP POS58 S 串行接口
l TP POS58 P 并行接口

4

1.9 重量

l 840克（不包括纸卷）

1.10 外型尺寸

l 116（W）×185（L）×140（H）mm

5

第二章 系统安装与操作

2.1

2.1 打印机外型

2.12.1

图2-1 打印机外形

2.2

2.2 控制面板

2.22.2

TP POS58打印机面板上有两个按键和两个指示灯，如下图所示：

6

2.4

2.4 纸的安装

2.42.4

TP POS58打印机使用57.5mm宽热敏纸卷。

热敏纸安装步骤如下:

打开活动上盖，取下旧的纸卷轴，将新的热敏纸卷纸端朝下套在打印

机的纸架轴上，装纸有两种方法：

1. 抬起机头抬杆，将纸端插入进纸口并从出纸口穿出，放下机头抬杆，接

图2-2. TP POS58控制面板示意图

2.3

2.3 连接电源

2.32.3

请使用随机附带的专用电源适配器。按照图2-3进行连接。

着将纸端穿过活动上盖的出纸口，盖上活动上盖。

2. 将纸端插入机头进纸口内，并插到底。接通电源，按【SEL】键使打印机
处于离线状态，按【LF】键，启动走纸电机进行走纸，将纸端走出出纸
口即可，接着将纸端穿过活动上盖的出纸口，盖上活动盖板。若走纸马
达空转，纸无进给，是未将纸插入机头进纸口或插入深度不够,请重新插
入进纸口。按【LF】键使打印纸走到适当位置。

建议

在装纸前先关掉TP POS58电源，待将纸插入机头进纸口后再打开TP
POS58电源, 这样做容易上纸，也有益于打印头寿命。

注意

1. 当机头内无纸时。请不要按【LF】键，以免影响打印头寿命。

2. 请勿用手拉纸向前走或向后退。如果退纸时，请将后面多余的
纸剪断，按【LF】键向前走出。

2.5

2.5 接口连接

2.52.5

图2-3 TP POS58系统安装示意图

注意

１．请先插好TP POS58左侧的电源插头，再接通AC220V电源，顺序勿

相反，否则会损坏电源插头。

２．使用不恰当的电源会使打印质量变坏， 甚至损坏TP POS58打印

机。打印机通电后， 如果已装好纸则会自动走一段纸；如未装
纸，则指示灯会闪烁。

7

2.5.1

2.5.1串行接口连接

2.5.12.5.1

POS58打印机的串行接口与RS232C标准兼容，支持RTS/CTS及XON/XOFF
握手协议，其接口插座为25PIN孔型D型插座。串行接口插座的引脚序号如

图2-4所示：

图2-4. 串行接口插座引脚序号

8

各引脚信号定义如图2-5所示：

引脚号 信号名称 源 说 明

3 RXD 主机 打印机从主机接收数据
2

4

7 GND ------

* 注：① “源”表示信号发出的来源；
② 信号逻辑电平为EIA电平；

串行连接方式下的波特率和数据结构设定为9600bps、8位数据位、无
校验和1位或1位以上停止位。
POS58打印机的串行接口可与标准的RS-232C接口连接。在与IBM PC机
或兼容机连接时可按图2-6接线。

TXD 打印机 当使用XON/XOFF握手协议时，打印机

向主机发送控制码XON/XOFF。

RTS 打印机

图2-6. POS58打印机串行接口与IBM PC串行口连接示意图

该信号为“MARK”状态时，表示打印
机“忙”，不能接收数据，而该信号
为“SPACE”状态时，表示打印机
“准备好”, 可以接收数据。

信号地

图2-5. 串行接口引脚信号

9

2.5.2

2.5.2 并行接口连接

2.5.22.5.2

TP POS58打印机的并行接口为8位 打印并行接口，支持BUSY握手协
议，其接口插座为DB25针型插座。并行接口插座的引脚序号如图2-7所示。

图2-7. 并行接口插座引脚序号

并行接口各引脚信号的定义如图2-8所示：

引脚号 信号 方向 说 明

1 /STB 入 数据选通触发脉冲。下降沿时读入数据.

这些信号分别代表并行数据的第一至第

DATA1

2

DATA2

3

DATA3

4

DATA4

5

DATA5

6

DATA6

7

DATA7

8

DATA8

9

10 /ACK 出 经电阻上拉“高”电平。
11 BUSY 出 “高”电平表示打印机正“忙”，不能接

12 PE 出 “高”电平表示打印纸尽。
13 SEL 出 经电阻上拉“高”电平。
15 /ERR 出 经电阻上拉“高”电平。

14,16,17 NC --- 未接。

18～25 GND --- 接地。逻辑“0”电平。

注：① “入”表示输入到打印机，“出”表示从打印机输出。

② 信号的逻辑电平为TTL电平。

入

八位信息。

入

每个信号当其逻辑为“1”时为“高”电

入

平，逻辑为“0”时为“低”电平。

入
入
入
入
入

受数据。

图2-8. 并行接口引脚信号

10

有关并行连接方式接口信号时序如图2-9所示：

2.6

2.6 指示灯和键操作

2.62.6

TP POS58打印机上有两个指示灯和两个按键.红色灯为电源指示
灯，绿色指示灯为状态指示灯. 绿色指示灯亮表示打印机工作为在线状
态,指示灯灭为离线状态，指示灯闪烁为异常告警状态。

错 误 指示灯闪烁定时 说 明

无纸

检测到无纸,打印机进入

“

offline”状态,指示灯闪烁,

等待进纸

图2-9. 并行接口信号时序

2.5.3

2.5.3 钱箱接口

2.5.32.5.3

POS58打印机的钱箱接口采用RJ-11 6线插座，如图2-10所示：

图2-10. 钱箱接口

引脚定义如下：

引脚号 信号 流向

1 结构地 ---
2 钱箱驱动信号 输出
3 钱箱开/关状态信号 输入
4 +12VDC 输出
5 N.C. --­6 钱箱开/关状态信号地 ---

11

打印头
过 热

打印头
热敏电

阻错误

TP POS58有【SEL】在线控制键和【LF】走纸键两个按键，可用打印
命令允许或禁止按键开关功能，在允许按键控制状态下，按键【SEL】和
【LF】可改变打印机的工作方式:

l 在线/离线方式:

在线方式下, SEL灯亮,按下【SEL】键SEL灯灭,进入离线状

态,打印机不接收主机下传数据,再按下【SEL】键,重新进入在线
工作方式.

等待打印头温度降至45℃
时，自动恢复。

不可恢复，等待关机检查。
通常是机头电缆连接有误。

12

l 进纸方式:

在打印机离线方式下,持续按下【LF】键进纸马达起动

打印机进纸,松开【LF】键,进纸停止.

l 自检方式:

按住【SEL】键，接通TP POS58电源，再松开按键，这时打

印机将打印出自检清单。

l 十六进制数据打印方式:

按住【LF】键并接通TP POS58电源,进入十六进制数据打印
方式,打印机对接收数据,不做命令解释,全按十六进制格式打印
出来.通常用于数据传输错误分析.

2.7

2.7自检测

2.72.7

自检测可以检测打印机是否工作正常，如果能够正确地打印出自检清
样，则说明除和主机的接口以外，打印机一切正常，否则需要检修。

自检测将顺序打印出软件版本号, 接口形式及128个ANK字符。

自检测的方法是按住【SEL】键并接通电源，待纸开始走时，再松开

按键，这时打印机将打印出自检清单。

13

第三章 控制打印命令

3.1

3.1 概述

3.13.1

打印命令 功能
格式: ASCII: 以标准ASCII字符序列表示

十进制: 以十进制数字序列表示
十六进制: 以十六进制数字序列表示

说明：该命令功能和使用说明。
例子：为了更容易理解该命令会列出一些例子。

3.2

3.2 命令详解

3.23.2

3.2.1

3.2.1 打印命令

3.2.13.2.1

LF 打印并换行
格式: ASCII : LF
十进制 : 10
十六进制 : 0A

说明:
打印行缓冲器里的内容并向前走纸一行。当行缓冲器空时只向前走纸
一行。

ESC J 打印并走纸n点行
格式: ASCII : ESC J n
十进制 : 27 74 n
十六进制 : 1B 4A n
说明:
打印行缓冲器里的内容，并向前走纸n点行（即n/203英寸）。

TP POS58打印机提供了ESC/POS打印命令集。
各个命令的描述形式如下：

n=0～255。

14

该命令只本行打印有效，不改变ESC 2，ESC 3命令设置的行间距值。

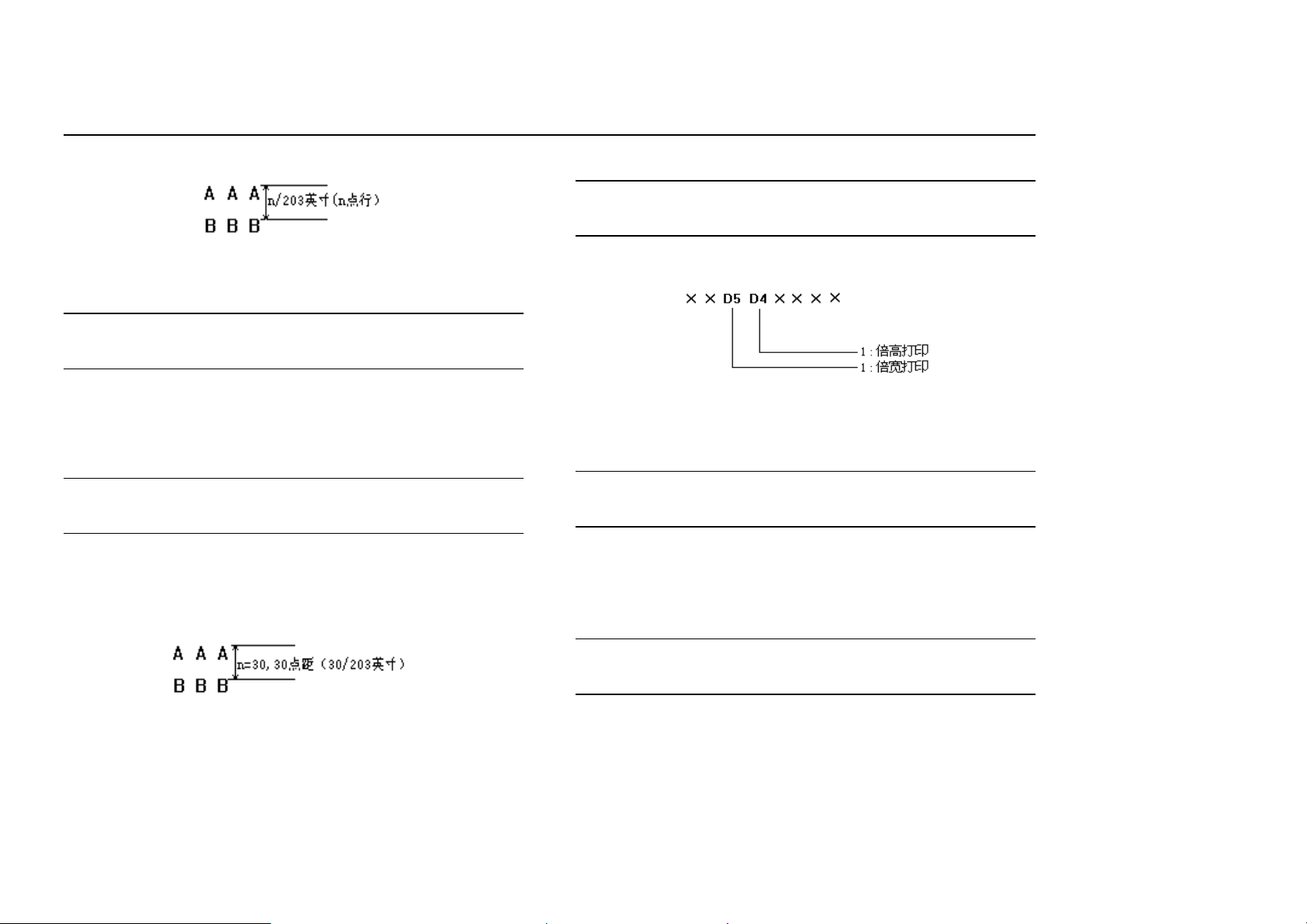

示例：

3.2.2

3.2.2 行间距设置命令

3.2.23.2.2

ESC 2 设置字符行间距为1/6英寸

格式: ASCII : ESC 2
十进制 : 27 50
十六进制 : 1B 32
说明:
设置行间距为1/6英寸。

ESC 3 设置行间距为n点行（n/203英寸）
格式: ASCII : ESC 3
十进制 : 27 51
十六进制 : 1B 33
说明：
设置行间距为n点行。n=0～255。
TP POS58 打印机的每点距为 1/203 英 寸，即该命令设置行间距为
n/203英寸。
默认值为n=30。
示例：

15

3.2.3

3.2.3 字符打印命令

3.2.3 3.2.3

ESC ! 设置字符打印方式
格式: ASCII : ESC ! n
十进制 : 27 33 n
十六进制 : 1B 21 n
说明:
ESC ! n是综合性的字符打印方式设置命令，用于选择打印字符的大
小。打印参数n的每位定义为：

n的默认值为0，即字符不放大。

ESC SO 设置字符倍宽打印
格式: ASCII : ESC SO

十进制 : 27 14
十六进制 : 1B 0E

说明:
在一行内该命令之后的所有字符均以正常宽度的2倍打印;
该命令可以用回车或DC4命令删除。

ESC DC4 取消字符倍宽打印

格式: ASCII : ESC DC4
十进制 : 27 20
十六进制 : 1B 14

说明:

执行此命令后,字符恢复正常宽度打印.

16

ESC % 允许/禁止用户自定义字符
格式 : ASCII : ESC % n
十进制 : 27 37 n
十六进制 : 1B 25 n
说明 :
n=1时，选择用户自定义字符集；n=0时，选择内部字符集。
默认值n=0。

ESC & 设定用户自定义字符
格式 : ASCII : ESC & S n m [a[p]s×a]m-n+1
十进制 : 27 38 S n m [a[p]s×a]m-n+1
十六进制 : 1B 26 S n m [a[p]s×a]m-n+1
说明 :
ESC &用于定义用户自定义字符。S=3, 32≤n≤m≤126,
0≤a≤12,0≤p≤255．

◆ s表示纵向字节数，这里s=3．

◆ n表示自定义字符的起始ASCⅡ码．

◆ m表示自定义字符的终止ASCⅡ码．

当只定义一个字符时取n=m,最多可定义96

◆ a表示水平方向的点数．

◆ p表示自定义字符的数据，每个字符s×a个字节，共定义

m-n+1个字符．

◆定义后自定义字符一直有效，直到再次定义或复位或关机．

每个自定义字符数据格式为：

96个自定义字符.

9696

3.2.4

3.2.4 特殊控制命令

3.2.43.2.4

ESC c 5 允许/禁止按键开关命令

格式 : ASCII : ESC c 5 n
十进制 : 27 99 53 n
十六进制 : 1B 63 35 n

说明:
n=1时，禁止【SEL】按键和【LF】按键起作用；
n=0时，允许上述按键起作用。
默认值为n=0。

3.2.5

3.2.5 图形打印命令

3.2.53.2.5

ESC * 设定点图命令

格式: ASCII : ESC * m n1 n2 [d]k
十进制 : 27 42 m n1 n2 [d]k
十六进制 : 1B 2A m n1 n2 [d]k

说明:
设定点图方式(用m)、点数(用n1,n2)以及点图内容（用[d]k）。
m=0,1,32,33。n1=0～255,n2=0～3。d=0～255。
k=n1+256×n2 (m=0,1)
k=(n1+256×n2)×3 (m=32,33)

◆ 水平方向点数为n1+256×n2

◆ 如果点数超过一行,超过其最大点数（与选择的点图方式有关，详
见下表）的部分被忽略。

◆ d为点图数据字节,相应位为1则表示该点打印,相应位为0，则表示
该点不打印。( k表示数据个数)

◆ m用于选择点图方式。

M Mode 纵向 横向

点数 点密度 点密度 最多点数
08点单密度 8 68DPI 101DPI 192
18点双密度 8 68DPI 203DPI 384

17

32 24点单密度 24 203DPI 101DPI 192
33 24点双密度 24 203DPI 203DPI 384

18

◆ d为点图数据。

◆ 横向n1×8点,纵向n2×8点。

◆ 下装点图定义后一直有效,直到进行新的定义或复位或复机。

点图格式见下图:

GS / 打印下装点图

格式: ASCII: GS / n
十进制: 29 47 n
十六进制: 1D 2F n

说明:
该命令用于打印下装点图。n=0～3

◆ n用于选择点图方式

◆ 可用GS *命令定义点图:
n 点图方式 纵向点密度 横向点密度
0 正常方式 203DPI 203DPI
1 双倍宽度方式 203DPI 101DPI
2 双倍高度方式 101DPI 203DPI
3 倍高倍宽方式 101DPI 101DPI

GS * 定义下装点图

格式: ASCII: GS * n1 n2 [d]k
十进制: 29 42 n1 n2 [d]k
十六进制: 1D 2A n1 n2 [d]k

说明:
该命令用于定义下装点图。

n1=1～48,n2=1～255,n1×n2<1200,k=n1×n2×8。

19

3.2.

3.2.6666 其他命令

3.2.3.2.

ESC @ 打印机初始化

格式: ASCII : ESC @
十进制 : 27 64
十六进制 : 1B 40

说明:
ESC @命令初始化打印机下列内容:

◆ 清除打印缓冲器；

◆ 恢复默认值；

◆ 选择字符打印方式；

◆ 删除用户定义字符。

20

ESC p 钱箱控制
格式: ASCII : ESC p m n1 n2
十进制 : 27 112 m n1 n2
十六进制 : 1B 70 m n1 n2

说明:
该命令用于根据n1，n2产生一定时间间隔的脉冲以控制钱箱动作。
m=0，0<n1≤n2≤255。

开的时间n1×2ms，关的时间n2×2ms。

ESC v 向主机传送打印机状态
格式： ASCII：ESC v

十进制：27 118
十六进制：1B 76

说明：
向主机传送打印机状态，仅串口型打印机(POS 58S)有效。
当打印机接到该命令后，通过串行接口TXD向上位机传送一个字节。
该字节各位的定义如下：

位 功能 值

0 1
0
1
2
3
4
5
6
7

未定义
未定义

纸检测器

未定义
未 用
未定义
未定义
未定义

-----

-----

有纸

----­恒为0

-----

-----

-----

-----

-----

无纸

----­恒为0

-----

-----

-----

ESC u 向主机传送周边设备状态
格式： ASCII：ESC u n

十进制：27 117 n
十六进制：1B 75 n

说明：

21

向主机传送周边设备状态，仅串口型打印机POS58S有效。
默认值n=0。

当打印机接到该命令后，通过串行接口TXD向上位机传送一个字节。
该字节各位的定义如下：

位 功能 值

0 1

0
1
2
3
4
5
6
7

钱箱开/闭电平

未定义
未定义
未定义
未 用
未定义
未定义
未定义

“低”

-----

-----

----­恒为0

-----

-----

-----

22

“高”

-----

-----

-----

-----

-----

-----

-----

附录一 性能指标

l 打印方法 : 直接热敏打印
l 打印纸宽 : 57.5±0.5mm
l 有效打印宽度：48mm
l 打印密度 : 8点/mm，384点/行
l 打印速度 : 约26mm/秒或7行/秒
l 可 靠 性 :

打印头寿命：2ⅹ10
平均无故障时间（MCBF）：5ⅹ10

使用条件：
*打印 12ⅹ24西文字符，每次打印 50行，
间歇重复打印

*每点行同时打印点不超过 25%，每字符行
同一点纵向重复打印不多于 11次

*使用指定热敏打印纸
l 热敏纸卷型号 : TF50KS-E（Japan Paper co.ltd）

AF50KS-E（JUJO THERMAL）
l 热敏纸卷 : 纸 宽 --- 57.5±0.5mm

外径最大 --- φ50mm ( 最大 )
内 径 --- φ13mm（最小）

纸 厚 --- 53～60克/米

l 打印字符：

（ANK字符集）:

12×24点，1.25（宽）×3.00（高）毫米；

（国标汉字）：

24×24点，3.00（宽）×3.00（高）毫米；

l 串行接口：

D-SUB 25线插座(孔型),支持RTS/CTS或XON/XOFF规约,波特率9600,数
据结构：1位起始位+8位数据位+1位或1位以上停止位。

6

字符行

23

6

行

2

l 并行接口:

8位并行口，BUSY握手协议，PE纸尽检测，接口插座采用
DB-25针式D型。

l 钱箱接口：

DC 12V，1A，6线RJ-11插座。

l 电源要求：9-12V，2A
l 工作环境

操作温度 ：5～40℃ 相对湿度 ：10～80%
工作环境温度：5～40℃ 工作相对湿度：10～80%

储存温度 ：-20～60℃ 储存相对湿度：10～90%
当工作环境温度为34℃，相对湿度≤80%，当工作环境温度为40℃，

相对湿度≤58%

附录二 打印命令一览表

命令速查 命 令 说 明 页数
打印命令 LF 打印并换行 14

ESC J 打印并走纸n点行 14

行间距设置命令 ESC 2 设置字符行间距为1/6英寸 15

ESC 3 设置行间距为n点行(n/137英寸) 15

字符打印命令 ESC ! 设置字符打印方式 16

ESC SO 允许字符倍宽打印 16
ESC DC4 禁止字符倍宽打印 16
ESC % 允许/禁止用户自定义字符 17
ESC & 设定用户自定义字符 17

特殊控制命令 ESC c 5 允许/禁止按键开关命令 18
图形打印命令 ESC * 打印一点行图形 18

GS * 下装点图设置 19
GS / 打印下装点图 19

其他命令 ESC @ 打印机初始化 20
ESC p 钱箱控制 21
ESC v 向主机传送打印机状态 21

ESC u 向主机传送周边设备状态 21

24

附录三 打印字符一览表

版本：A

2000.7

25
