Informations techniques

l'appareil.

Contrôleur d'accès TowiTek Universal UAC400

Dimensions : 68x55x25 mm
Alimentation en courant : 12V=(DC) pour 60mA max.
Contact de commutation - wattage: 50 VDC / 3A
Espaces mémoire: jusqu'à 400 badges

Température ambiante: 0°C .... 40°C (pas d'humidité

condensée)
Unités d'entrée compatible : Interface Wiegand 42-bits
par ex. Antenne RFID NUMÉRO DE COMMANDE 19 15 27 ou
récepteur radio NUMÉRO DE COMMANDE 19 15 67

Informations sur l'enlèvement des déchets spéciaux

Les batteries et les appareils électroniques hors d'usage ne doivent pas être

jetés dans les ordures ménagères normales ! Apportez votre appareil usagé à

la déchetterie ou à tout autre point local prévu pour le retraitement des

déchets.

Garantie

Ce produit a été développé et fabriqué avec le plus grand soin. Il est couvert par une
garantie contre tout défaut de fabrication ou de matériel au moment de l'achat. La
garantie est de 24 mois, à partir de la date d'achat et peut, le cas échéant, être
sollicitée contre la présentation de la preuve d'achat. La garantie TowiTek, couvre
exclusivement la réparation ou l'échange gratuit du composant reconnu défectueux.
Toute garantie est exclue en cas de dommages survenus durant le transport, le
montage ou le démontage, ainsi que tous les autres coûts indirects - de toute sorte ­relatifs aux matériaux non remplacés ou non réparés par TowiTek. TowiTek ne
répond pas des dommages occasionnés par une utilisation défectueuse de

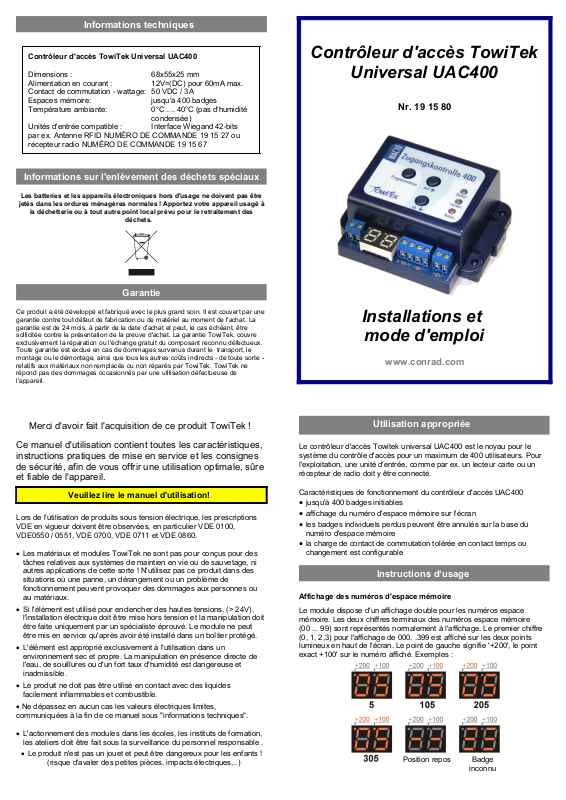

Contrôleur d'accès TowiTek

Universal UAC400

Nr. 19 15 80

Installations et

mode d'emploi

www.conrad.com

Merci d'avoir fait l'acquisition de ce produit TowiTek !

Ce manuel d'utilisation contient toutes les caractéristiques,
instructions pratiques de mise en service et les consignes
de sécurité, afin de vous offrir une utilisation optimale, sûre
et fiable de l'appareil.

Veuillez lire le manuel d'utilisation!

Lors de l'utilisation de produits sous tension électrique, les prescriptions
VDE en vigueur doivent être observées, en particulier VDE 0100,
VDE0550 / 0551, VDE 0700, VDE 0711 et VDE 0860.

• Les matériaux et modules TowiTek ne sont pas pour conçus pour des
tâches relatives aux systèmes de maintien en vie ou de sauvetage, ni
autres applications de cette sorte ! N'utilisez pas ce produit dans des
situations où une panne, un dérangement ou un problème de
fonctionnement peuvent provoquer des dommages aux personnes ou
au matériaux.

• Si l'élément est utilisé pour enclencher des hautes tensions, (> 24V),
l'installation électrique doit être mise hors tension et la manipulation doit
être faite uniquement par un spécialiste éprouvé. Le module ne peut
être mis en service qu'après avoir été installé dans un boîtier protégé.

• L'élément est approprié exclusivement à l'utilisation dans un
environnement sec et propre. La manipulation en présence directe de
l'eau, de souillures ou d'un fort taux d'humidité est dangereuse et
inadmissible.

• Le produit ne doit pas être utilisé en contact avec des liquides
facilement inflammables et combustible.

• Ne dépassez en aucun cas les valeurs électriques limites,

communiquées à la fin de ce manuel sous "informations techniques".

Utilisation appropriée

Le contrôleur d'accès Towitek universal UAC400 est le noyau pour le
système du contrôle d'accès pour un maximum de 400 utilisateurs. Pour
l'exploitation, une unité d'entrée, comme par ex. un lecteur carte ou un
récepteur de radio doit y être connecté.

Caractéristiques de fonctionnement du contrôleur d'accès UAC400

•

jusqu'à 400 badges initiables

•

affichage du numéro d'espace mémoire sur l'écran

•

les badges individuels perdus peuvent être annulés sur la base du
numéro d'espace mémoire

•

la charge de contact de commutation tolérée en contact temps ou
changement est configurable

Instructions d‘usage

Affichage des numéros d'espace mémoire

Le module dispose d'un affichage double pour les numéros espace
mémoire. Les deux chiffres terminaux des numéros espace mémoire
(00 ... 99) sont représentés normalement à l'affichage. Le premier chiffre
(0, 1, 2,3) pour l'affichage de 000. .399 est affiché sur les deux points
lumineux en haut de l'écran. Le point de gauche signifie '+200', le point
exact +100' sur le numéro affiché. Exemples :

• L'actionnement des modules dans les écoles, les instituts de formation,
les ateliers doit être fait sous la surveillance du personnel responsable .

• Le produit n'est pas un jouet et peut être dangereux pour les enfants !
(risque d'avaler des petites pièces, impacts électriques,..)

Position repos

Badge

inconnu

Initialisation/ Suppression de tous les badges

Maintenez la touche 'Programmation' enfoncée jusqu'à ce que le voyant
jaune LED 'apprentissage' s'allume pour la troisième fois (environ 5
secondes) et relâchez la touche, pendant que le LED est encore allumé.
Le LED 'formation' clignote maintenant rapidement. Appuyez à nouveau
sur la touche de programmation pendant encore au moins 1 seconde,
jusqu'à ce que le LED s'éteigne. La mémoire est maintenant entièrement
supprimée. Si vous accédez accidentellement au mode suppression de la
(LED clignote) vous pouvez utiliser la fonction en appuyant brièvement sur
la touche de programmation sans interrompre la suppression.

Création et suppression des badges

Appuyez sur la touche de programmation et après que le premier LED
'apprentissage' s'allume, relâchez pour accéder au mode apprentissage.

Le premier espace mémoire libre est recherché et son numéro est affiché
à l'écran. Le LED 'Apprentissage' est éteint pour montrer que l'espace
n'est pas occupé. Le numéro de l'espace mémoire ne peut être modifié
qu'à l'aide des touches' sur 'et' à. Les espaces mémoire occupés sont
marqués par l'allumage du LED ‘Apprentissage’.

Si un espace occupé ou blanc est sélectionné, un nouveau badge peut
être mémorisé. Un numéro de badge existant est au préalable effacé et
remplacé. Pour ce faire, le nouveau badge est lu sur l'unité d'entrée. Le
LED 'apprentissage' clignote rapidement après qu'un numéro de badge ait
été réceptionné.

Si le nouveau numéro de badge lu est déjà connu, le numéro d'espace
mémoire correspondant est affiché et le LED ne clignote pas. Il convient
donc d'éviter qu'un numéro de badge puisse être mémorisé sur plusieurs
espaces mémoire.

En appuyant sur la touche de programmation plus d'une seconde, le
nouveau numéro de badge est mémorisé sur l'espace mémoire choisi.

Si un espace occupé est sélectionné, celui-ci peut être annulé, dans la
mesure où la touche de programmation est maintenue appuyée plus d'une
seconde jusqu'à ce que le LED s'éteigne.

Pour quitter le mode d'apprentissage sans changement de la mémoire il
faut appuyer brièvement sur la touche de programmation (moins d'une
demi-seconde). Le module retourne ainsi à nouveau au mode de
fonctionnement normal.

Configuration du contact de commutation-mode opératoire et
fonction temps

Le relais peut être configuré au choix sur la fonction changement ou la
fonction temps. Lors de l'utilisation de la fonction changement, la lecture
d'un badge valable est à tour de rôle activée et désactivée.

Lors de l'utilisation de la fonction temps, le contact relais reste actif durant
le temps préréglé, après la lecture d'un badge valable. Pendant le
déroulement du temps différé, un compte à rebours fonctionne à l'écran.

Le réglage s'effectue de la manière suivante :

La touche de programmation est maintenue enfoncée jusqu'à ce que le
LED 'Apprentissage' s'allume pour la deuxième fois et est relâché pendant
que le LED est encore allumé.

L'écran affiche un nombre de 00 à 99. "00" signifie mode de changement
et '01-99 'mode temps avec une durée de 1 à 99 secondes. Le réglage ne
peut être modifié qu'avec les touches 'sur' et 'à'.

Une brève pression sur la touche de programmation permet de quitter la
fonction réglage sans modification.

Une pression longue sur la touche de programmation (> 1 s) mémorise le
réglage de manière permanente.

Indications d'assemblage

Le contrôleur d'accès UAC400 est fourni prêt dans le boîtier de module
universel. Les diapositives imprimées et découpées correspondantes sont
livrées en allemand et en français avec le produit.

Le boîtier de module universel peut être fixé sur les rails de montage
(30mm) avec les crochets de maintien fournis avec le boîtier.

Schéma de raccordement

NOUS VOUS SOUHAITONS UNE AGREABLE

UTILISATION DE NOTRE PRODUIT

www.conrad.com

19 15 80 FR - REV 1.00 / 12.08
