TOTO TOT5002 Installation & Assembly [en, fr, es]

Installation and Owner’s Manual

Manual de Instrucciones y del Propietario

Manuel d’Installation et d’Utilisation

EcoPower® LED Rain Showerhead
Ducha de lluvia LED
Pomme de douche LED à pluie

®

Aimes

TS626KG

Legato

®

TS624KG

Warranty Registration and Inquiry
For product warranty registration, TOTO U.S.A. Inc. recommends online warranty registration. Please visit
our web site http://www.totousa.com. If you have questions regarding warranty policy or coverage, please con­tact TOTO U.S.A. Inc., Customer Service Department, 1155 Southern Road, Morrow, GA 30260
[phone] or [phone] when calling from outside of U.S.A.

TABLE OF CONTENTS

Thanks for Choosing TOTO! .............................................................................. 2

Care and Cleaning ............................................................................................... 2

Warnings ............................................................................................................... 2

Tools You Will Need ............................................................................................ 3

Before Installation ................................................................................................ 3

Installation Procedure ....................................................................................... 4-6

ENGLISH

Warranty................................................................................................................ 7

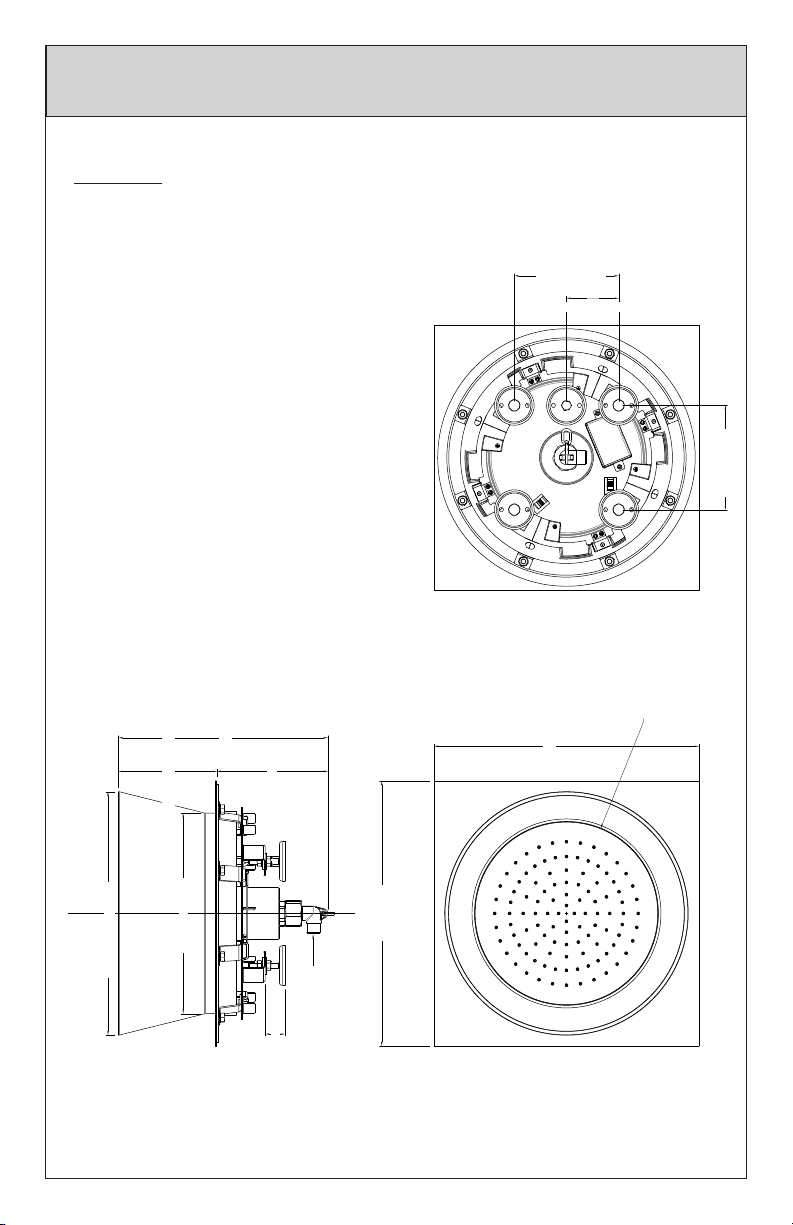

Rough-In Dimensions .................................................................................. 20-21

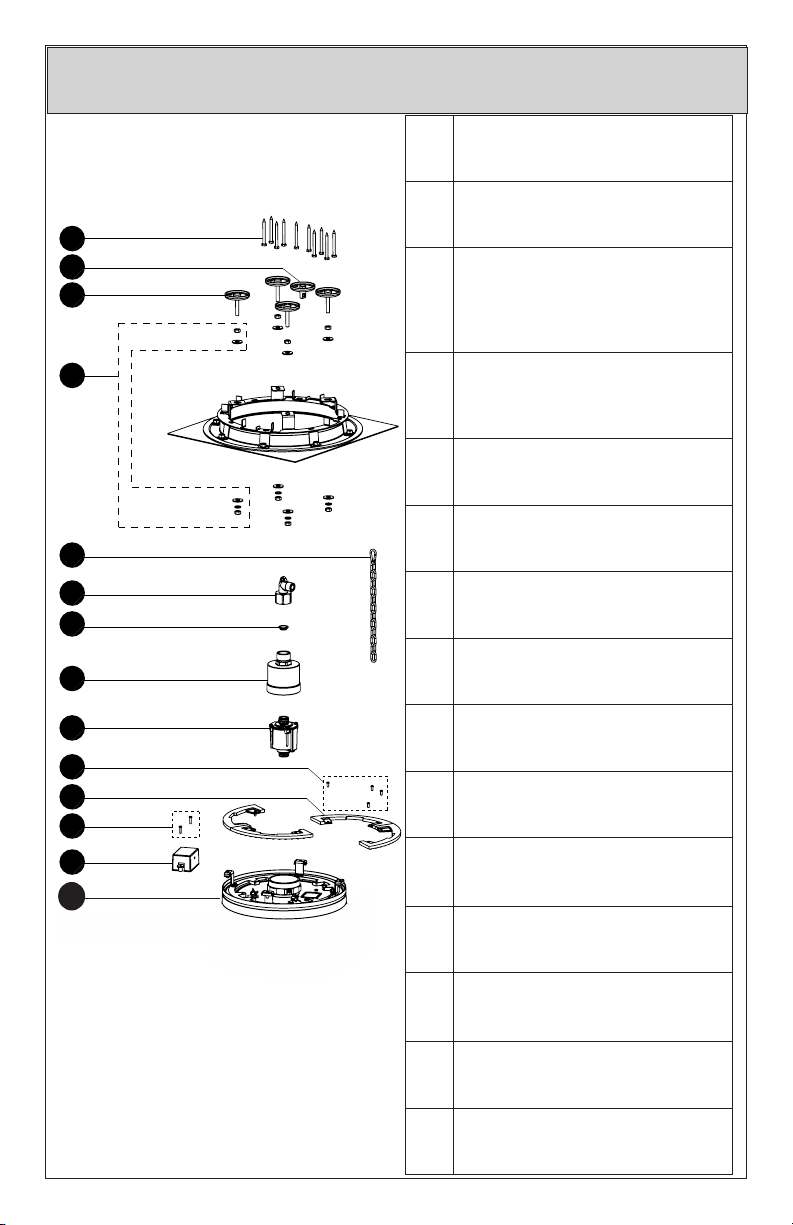

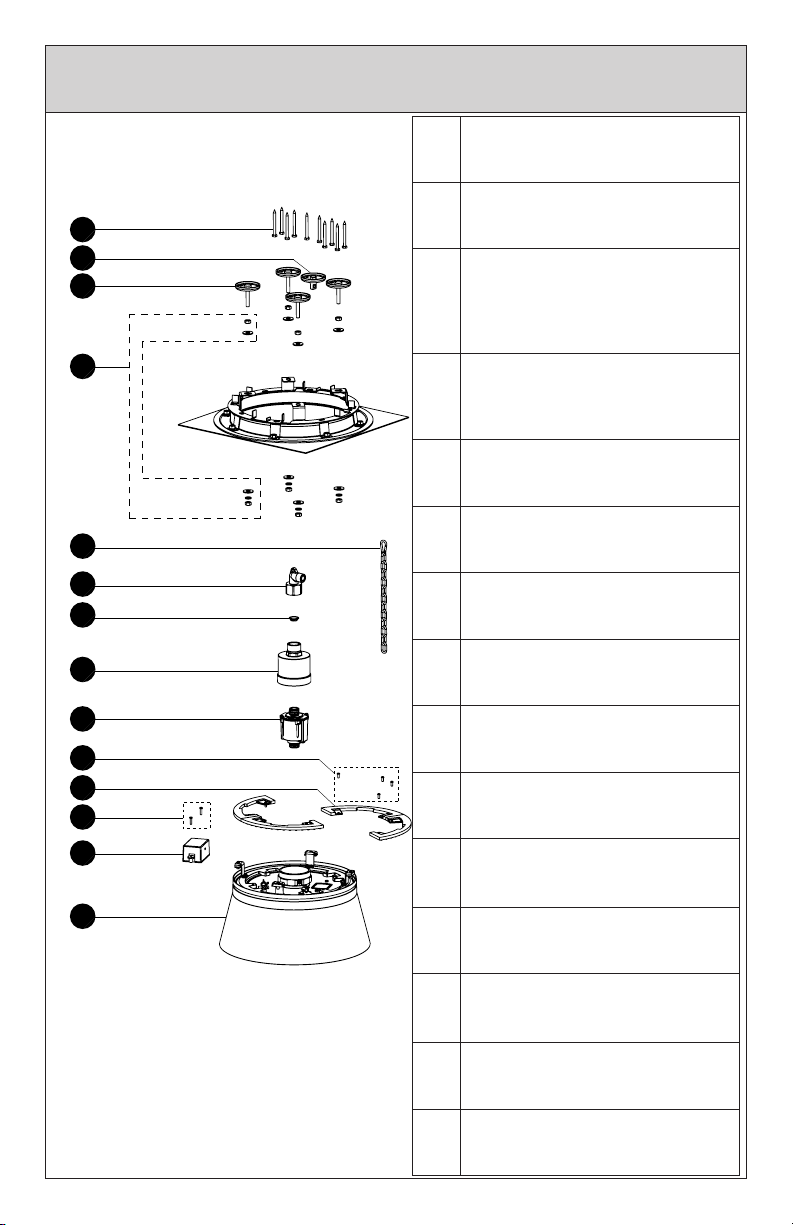

Spare Parts.................................................................................................... 22-23

THANKS FOR CHOOSING TOTO!

The mission of TOTO is to provide the world with healthy, hygienic and more
comfortable lifestyles. We design every product with the balance of form and
function as a guiding principle. Congratulations on your choice!

CARE AND CLEANING

Your new shower is designed for years of trouble-free performance. Keep it
looking new by cleaning it periodically with mild soap, rinsing thoroughly with
warm water and drying with a clean, soft cloth. Do not use abrasive cleaners,
steel wool or harsh chemicals, as these will dull the finish. Failure to follow
these instructions may void your warranty.

CAUTION

For safe operation of the shower, please observe the following:

 Operating pressure:

 Minimum Pressure……………20 psi (0.14 MPa), dynamic
 Maximum Pressure…………...80 psi (0.55 MPa), static

 Do not attempt to disassemble, reassemble, repair or modify the

generator and LED unit unless you are a certified electrician.

 Ensure that ceiling has sufficient structural strength. TOTO® is not
responsible for any consequences caused by improper installation and/
or insufficient ceiling strength.

 Do not use the product at an ambient temperature below 32°F (0°C).

 Do not disassemble the product.

2

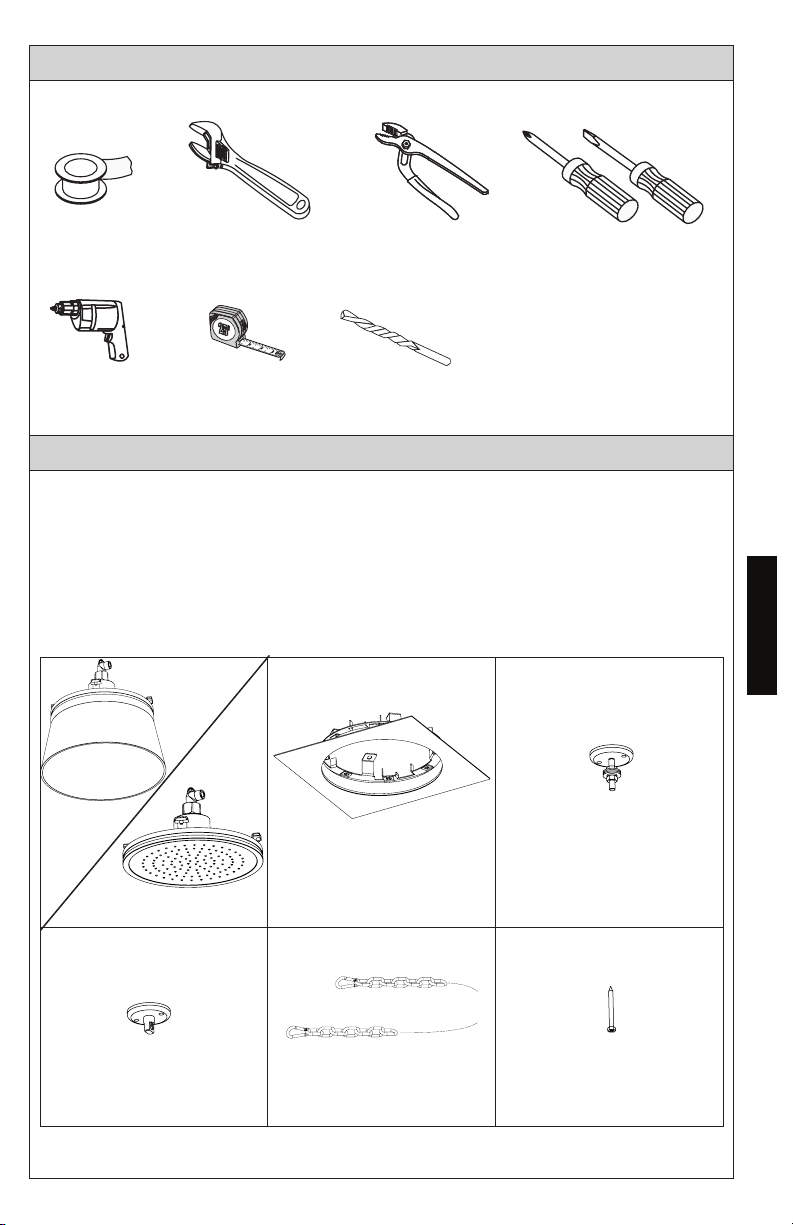

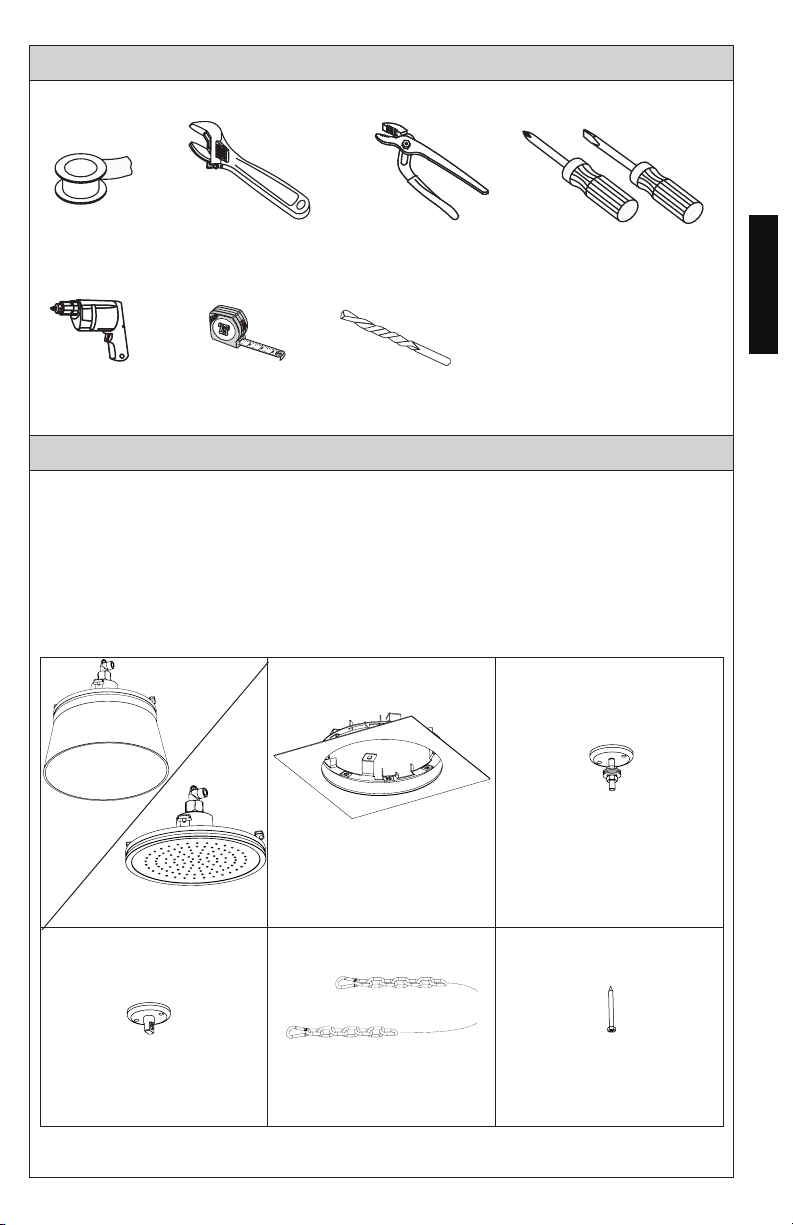

TOOLS YOU WILL NEED

Pipe Tape

Drill Drill BitsTape measure

Adjustable

Wrench

Adjustable

Pliers

BEFORE INSTALLATION

 Observe all local plumbing codes.
 Make sure water supply is shut off.
 Read these instructions carefully to ensure proper installation.
 TOTO reserves the right to update product design without notice.
 Check to make sure you have the following parts indicated below:

®

Aimes

®

Legato

Screwdrivers

ENGLISH

LED Rain Showerhead

Showerhead Plate Mounting Bracket

(4 pieces)

Safety Chain Screw (10 pieces)Safety Chain Anchor

3

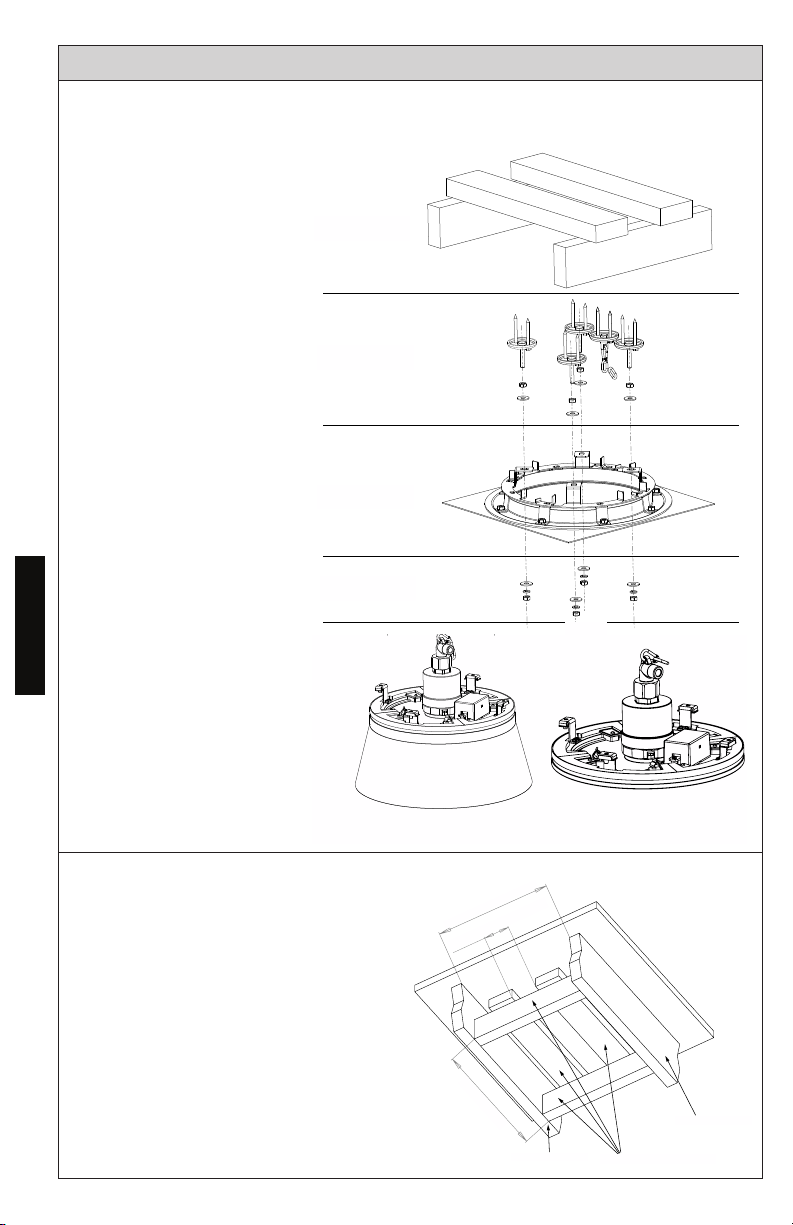

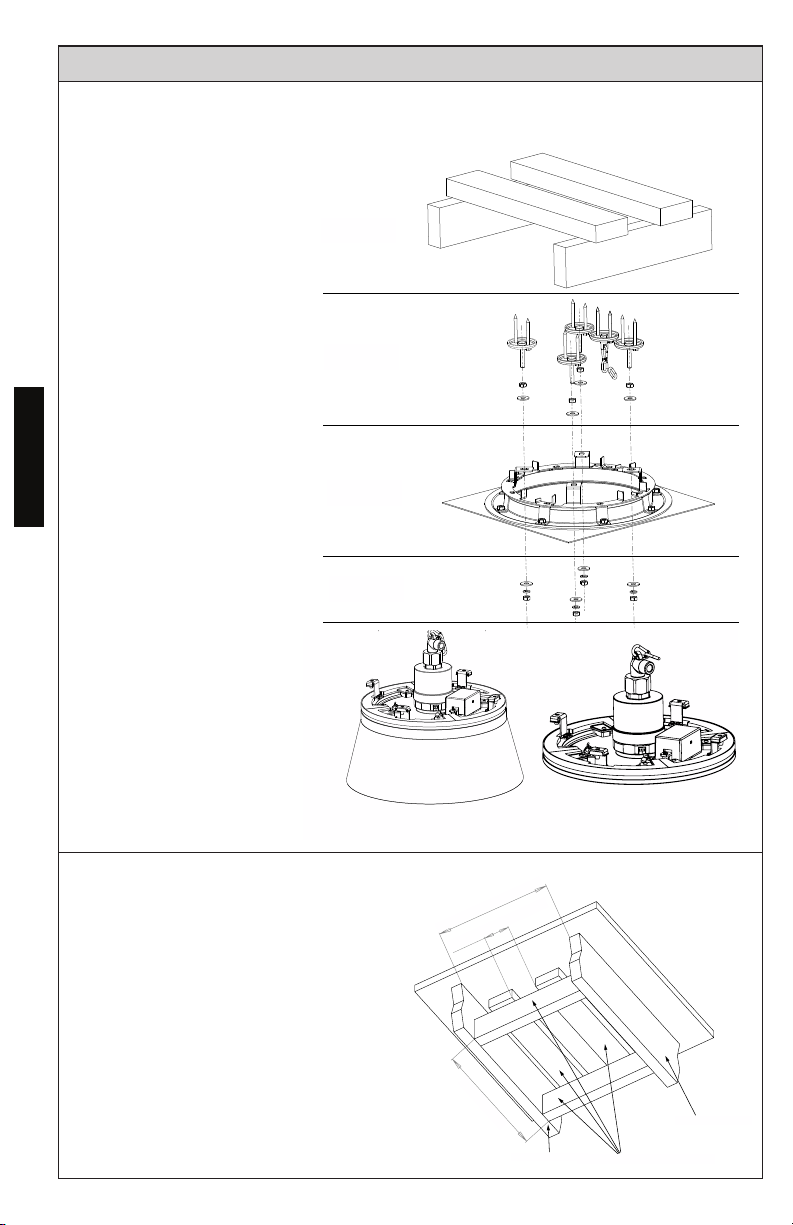

Installation steps:

INSTALLATION PROCEDURE

1) Build supporting frame

ENGLISH

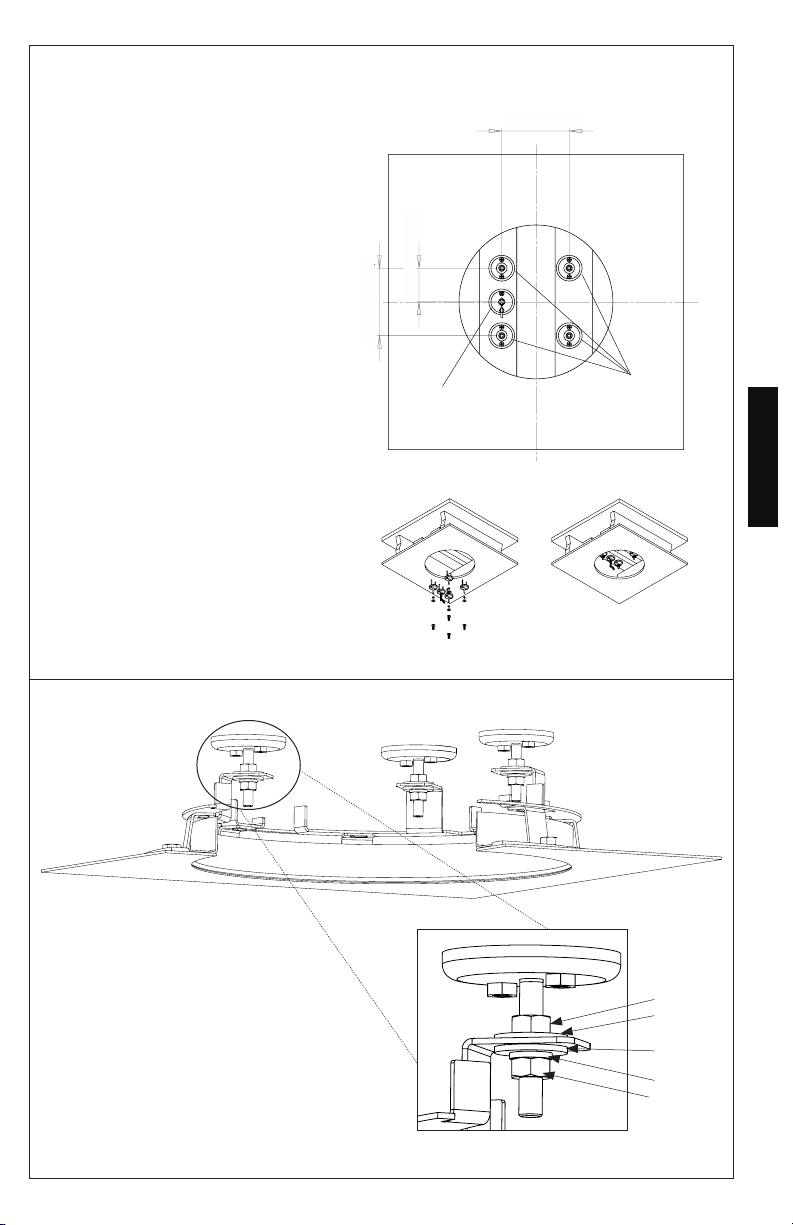

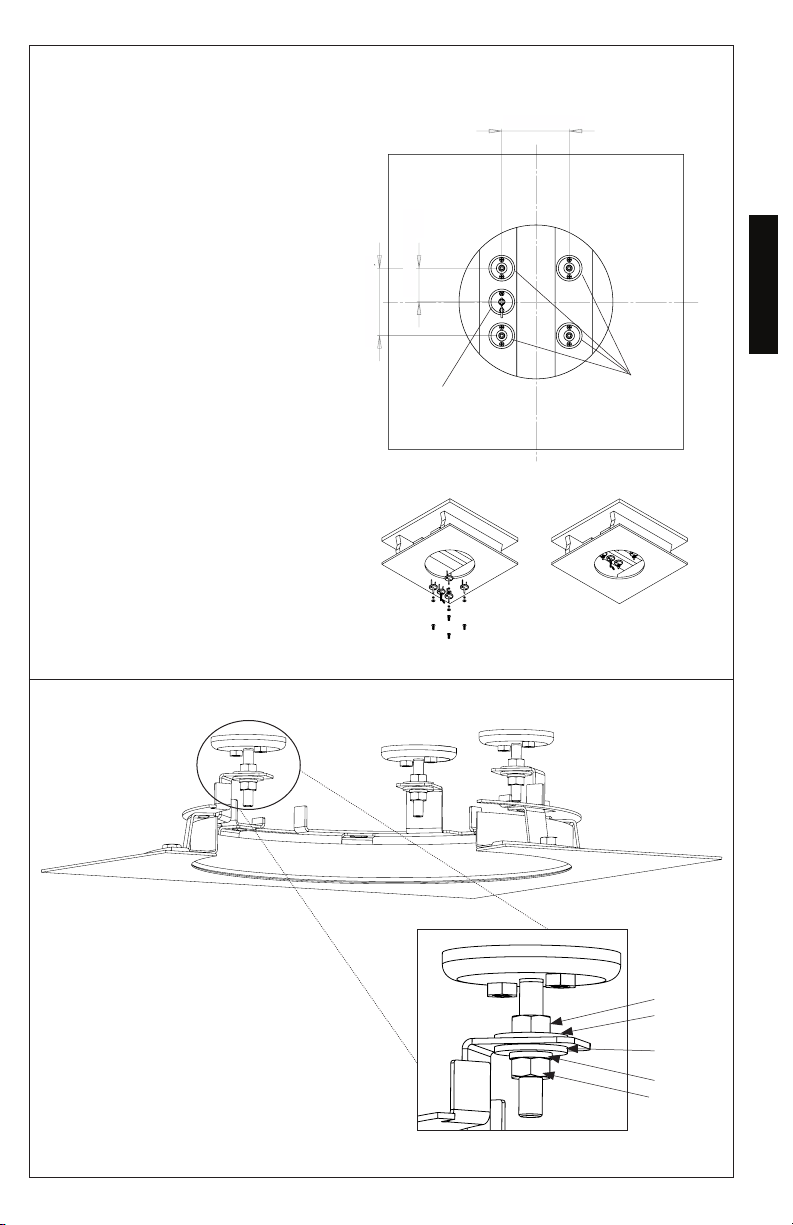

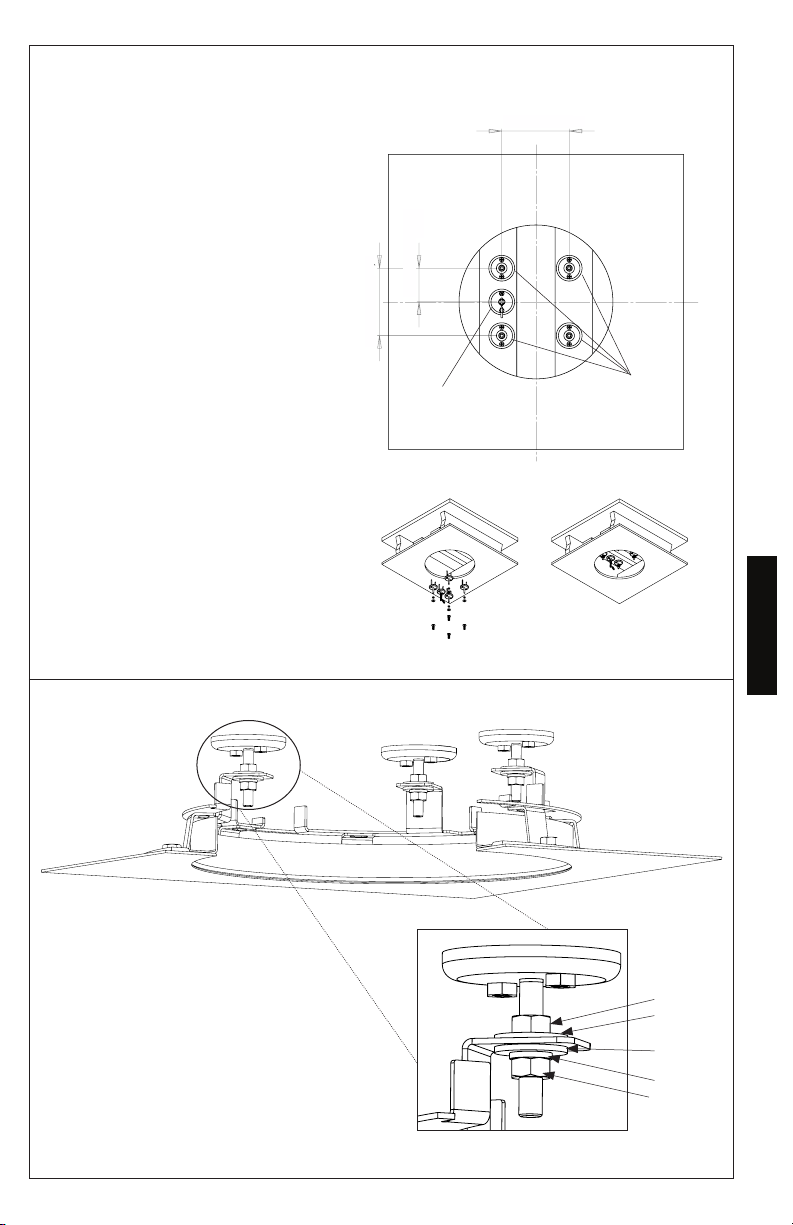

2) Install mounting brackets
and safety chain anchor

3) Install showerhead plate

4) Connect supply hose
(not included) to showerhead
and safety chain

5) Install showerhead

Step 1

Step 2

Step 3

Step 4

Step 5

Step 5

OR

1) Build supporting frame

Build supporting 2x4 frame
(not included) and secure it
between existing ceiling joists
NOTE: The bottom of the
support frame should be flush
with the bottom of the ceiling
joists after installation.

4

[95.3-101.6mm]

”

16

406.4mm (16 inch)

”

[406.4mm]

″ )

″ )

existing ceiling frame

measure before installation

measure before installation

3¾ - 4

95.3~101.6mm (3-3/4 ~ 4 inch)

existing ceiling frame

existing ceiling frame

existing ceiling frame

customer prepared 2x4

customer prepared 2x4 frame

frame

Installation Procedure (continued)

2) Install mounting brackets
and safety chain anchor

Using the template provided
and/or the diagram shown
to the right, mark and drill
the locations of the four (4)
mounting brackets and safety
chain anchor.
Use screws provided to secure
them to the supporting frame.
Refer to graphic on the right
and the provided template.

″)

″)

80mm (3-3/20 inch)

3 3/20” [80mm]

160mm (6-3/10 inch)

6 3/10” [160mm]

(1) Safety Chain
Anchor

6 3/10” [160mm]

160mm (6-3/10 inch)

″)

(4) Mounting
Brackets

ENGLISH

3) Install showerhead plate
Secure each tab on the
showerhead plate to a
mounting bracket as shown.

Nut
Washer

Washer

Lock Washer
Nut

5

Installation Procedure (continued)

1/2” hose

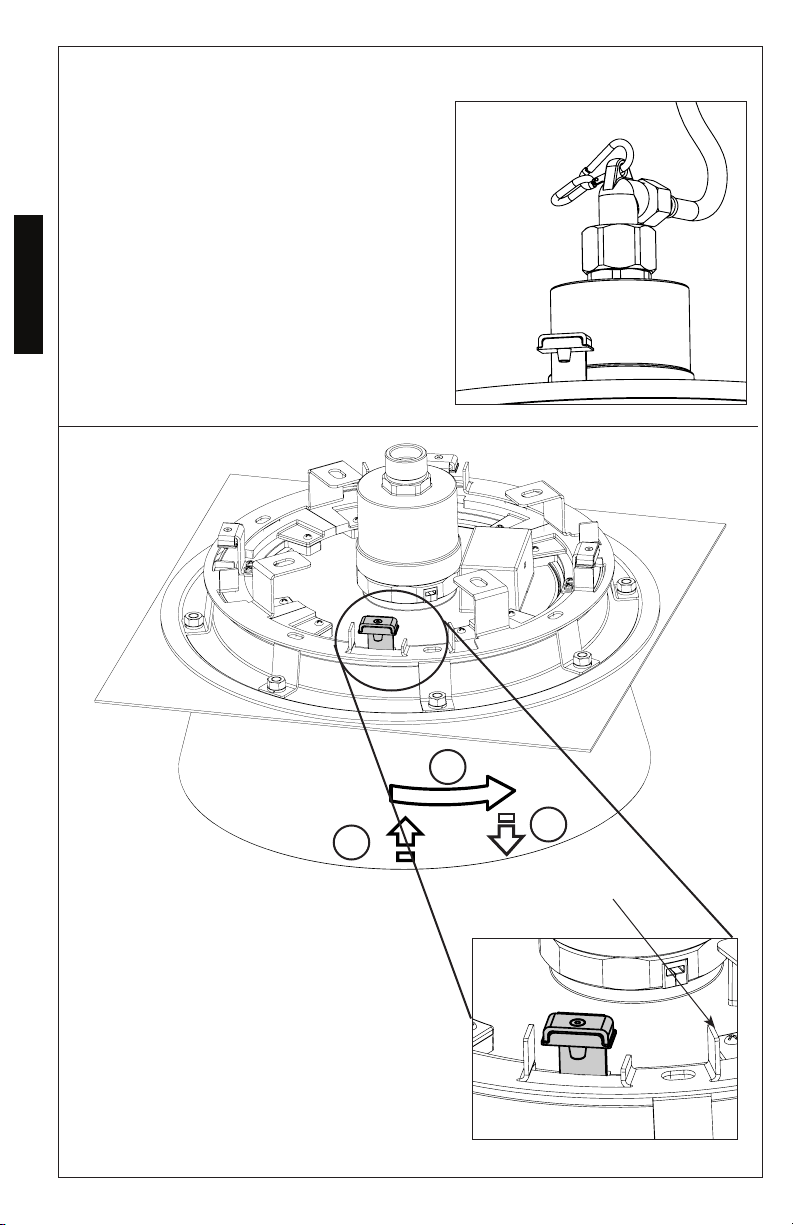

4) Connect hose and safety
chain

• Attach elbow to the
generator housing on top

ENGLISH

of the showerhead.

• Attach supply hose to
elbow.

• Secure one end of the
safety chain to the anchor
(on supporting frame).

• Attach the other end to
the elbow as shown.

Safety Chain











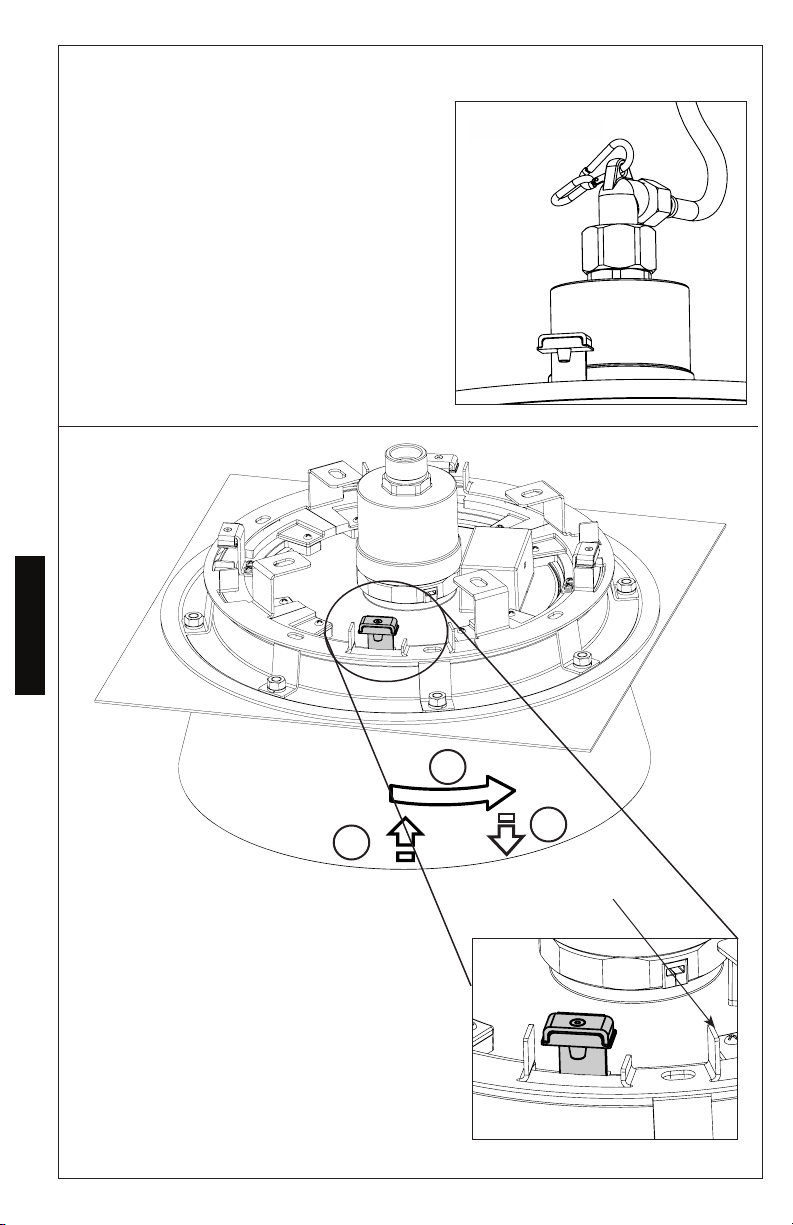

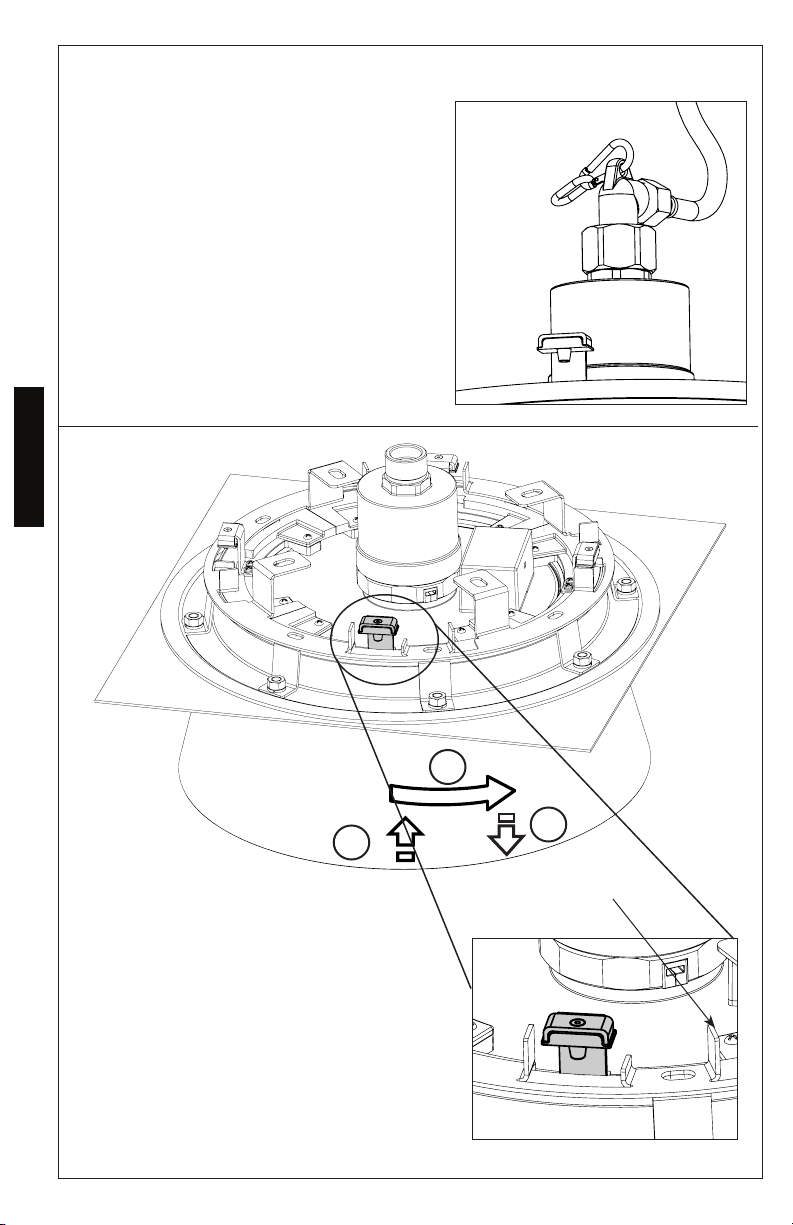

5) Install shower head
Push assembled showerhead up
through four (4) openings until
the plugs are clear of the raised
edges on the mounting plate (see
diagram on right). Gradually turn
the showerhead clockwise until it
contacts the stop tabs.
Carefully lower the showerhead
into position. The plugs (4) should
be fully seated in the holes in the
mounting plate.

*Same procedure for Legato

2

1

3

Stop tab





®

6



WARRANTY

1. TOTO® warrants its residential faucets and bathroom accessories ("Product") to be free from defects in
materials and workmanship during normal use when properly installed and serviced, for the lifetime of
the Product from date of purchase. This limited warranty is extended only to the ORIGINAL PURCHASER
of the Product and is not transferable to any third party, including but not limited to any subsequent
purchaser or owner of the Product. This warranty applies only to TOTO Product purchased and installed
in North, Central and South America.

2. TOTO’s obligations under this warranty are limited to repair, replacement or other appropriate
adjustment, at TOTO’s option, of the Product or parts found to be defective in normal use, provided that
such Product was properly installed, used and serviced in accordance with instructions. TOTO reserves
the right to make such inspections as may be necessary in order to determine the cause of the defect.
TOTO will not charge for labor or parts in connection with warranty repairs or replacements. TOTO is not
responsible for the cost of removal, return and/or reinstallation of the Product.

3. This warranty does not apply to the following items:

a. Damage or loss sustained in a natural calamity such as fire, earthquake, flood, thunder, electrical

storm, etc.

b. Damage or loss resulting from any accident, unreasonable use, misuse, abuse, negligence, or

improper care, cleaning, or maintenance of the Product.
c. Damage or loss resulting from sediments or foreign matter contained in a water system.
d. Damage or loss resulting from improper installation or from installation of the Product in a harsh

and/or hazardous environment, or improper removal, repair or modification of the Product.
e. Damage or loss resulting from electrical surges or lightning strikes or other acts which are not the

fault of TOTO or which the Product is not specified to tolerate.
f. Damage or loss resulting from normal and customary wear and tear, such as gloss reduction,

scratching or fading over time due to use, cleaning practices or water or atmospheric conditions,

including but not limited to, the use of bleach, alkali, acid cleaners, dry (powder) cleaners or any

other abrasive cleaners or the use of metal or nylon scrubbers.

4. In order for this limited warranty to be valid, proof of purchase is required. TOTO encourages warranty

registration upon purchase to create a record of Product ownership at http://www.totousa.com. Product
registration is completely voluntary and failure to register will not diminish your limited warranty rights.

5. If the Product is used commercially or is installed outside of North, Central or South America, TOTO

warrants the Product to be free from defects in materials and workmanship during normal use for one (1)
year from the date of installation of the Product, and all other terms of this warranty shall be applicable
except the duration of the warranty.

6. THIS WARRANTY GIVES YOU SPECIFIC LEGAL RIGHTS. YOU MAY HAVE OTHER RIGHTS WHICH VARY

FROM STATE TO STATE, PROVINCE TO PROVINCE OR COUNTRY TO COUNTRY.

7. To obtain warranty repair service under this warranty, you must take the Product or deliver it prepaid to

a TOTO service facility together with proof of purchase (original sales receipt) and a letter stating the
problem, or contact a TOTO distributor or products service contractor, or write directly to TOTO U.S.A.,
INC., 1155 Southern Road, Morrow, GA 30260 [phone] or [phone], if outside the U.S.A. If,
because of the size of the Product or nature of the defect, the Product cannot be returned to TOTO,
receipt by TOTO of written notice of the defect together with proof of purchase (original sales receipt)
shall constitute delivery. In such case, TOTO may choose to repair the Product at the purchaser’s location
or pay to transport the Product to a service facility.

THIS WRITTEN WARRANTY IS THE ONLY WARRANTY MADE BY TOTO. REPAIR, REPLACEMENT OR
OTHER APPROPRIATE ADJUSTMENT AS PROVIDED UNDER THIS WARRANTY SHALL BE THE EXCLU­SIVE REMEDY AVAILABLE TO THE ORIGINAL PURCHASER. TOTO SHALL NOT BE RESPONSIBLE FOR
LOSS OF THE PRODUCT OR FOR OTHER INCIDENTAL, SPECIAL OR CONSEQUENTIAL DAMAGES OR
EXPENSES INCURRED BY THE ORIGINAL PURCHASER, OR FOR LABOR OR OTHER COSTS DUE TO
INSTALLATION OR REMOVAL, OR COSTS OF REPAIRS BY OTHERS, OR FOR ANY OTHER EXPENSE NOT
SPECIFICALLY STATED ABOVE. IN NO EVENT WILL TOTO’S RESPONSIBILITY EXCEED THE PURCHASE
PRICE OF THE PRODUCT. EXCEPT TO THE EXTENT PROHIBITED BY APPLICABLE LAW, ANY IMPLIED
WARRANTIES, INCLUDING THAT OF MERCHANTABILITY OR FITNESS FOR USE OR FOR A PARTICU­LAR PURPOSE, ARE EXPRESSLY DISCLAIMED. SOME STATES DO NOT ALLOW LIMITATIONS ON HOW
LONG AN IMPLIED WARRANTY LASTS, OR THE EXCLUSION OR LIMITATION OF INCIDENTAL OR CON­SEQUENTIAL DAMAGES, SO THE ABOVE LIMITATION AND EXCLUSION MAY NOT APPLY TO YOU.

ENGLISH

7

CONTENIDO

Gracias por Elegir TOTO®! ................................................................................. 8

Cuidado y Limpieza ............................................................................................. 8

Advertencias ......................................................................................................... 8

Herramientas Necesarias .................................................................................... 9

Antes de la Instalación ........................................................................................ 9

Procedimiento de Instalación ...................................................................... 10-12

Garantía .............................................................................................................. 13

Dimensiones Preliminares ............................................................................ 20-21

Piezas de Repuesto ......................................................................................22-23

ESPAÑOL

La misión de TOTO’s es proporcionar estilos de vida saludables, higiénicos y
más cómodos. Diseñamos cada producto con el equilibro de forma y función
como principio rector. Felicitaciones por su elección.

GRACIAS POR ELEGIR TOTO!

CUIDADO Y LIMPIEZA

Su nuevo grifo está diseñado para funcionar sin problemas durante muchos
años. Si desea que luzca como nuevo, límpialo periódicamente con jabón
suave, enjuáguelo bien con agua tibia y séquelo con un paño suave y limpio.
No use limpiadores abrasivo, lana de acero o sustancias químicas ásperas, ya
que opacarán el acabado. El incumplimiento de estas instrucciones puede
anular su garantía.

ADVERTENCIAS

Para la segura operación del grifo, tenga en cuenta lo siguiente:

 Presión de operación:

 Presión mínima ……………..20 psi (0.14 MPA), dinámico
 Presión máxima …………….80 psi (0.55 MPA), estática

 No invierta las entradas de agua caliente y fría.
 No use vapor para el suministro de agua caliente.
 No use el producto a temperatura ambiente inferior a 32 ºF (0 ºC).
 No desarme la válvula de cerámica.

8

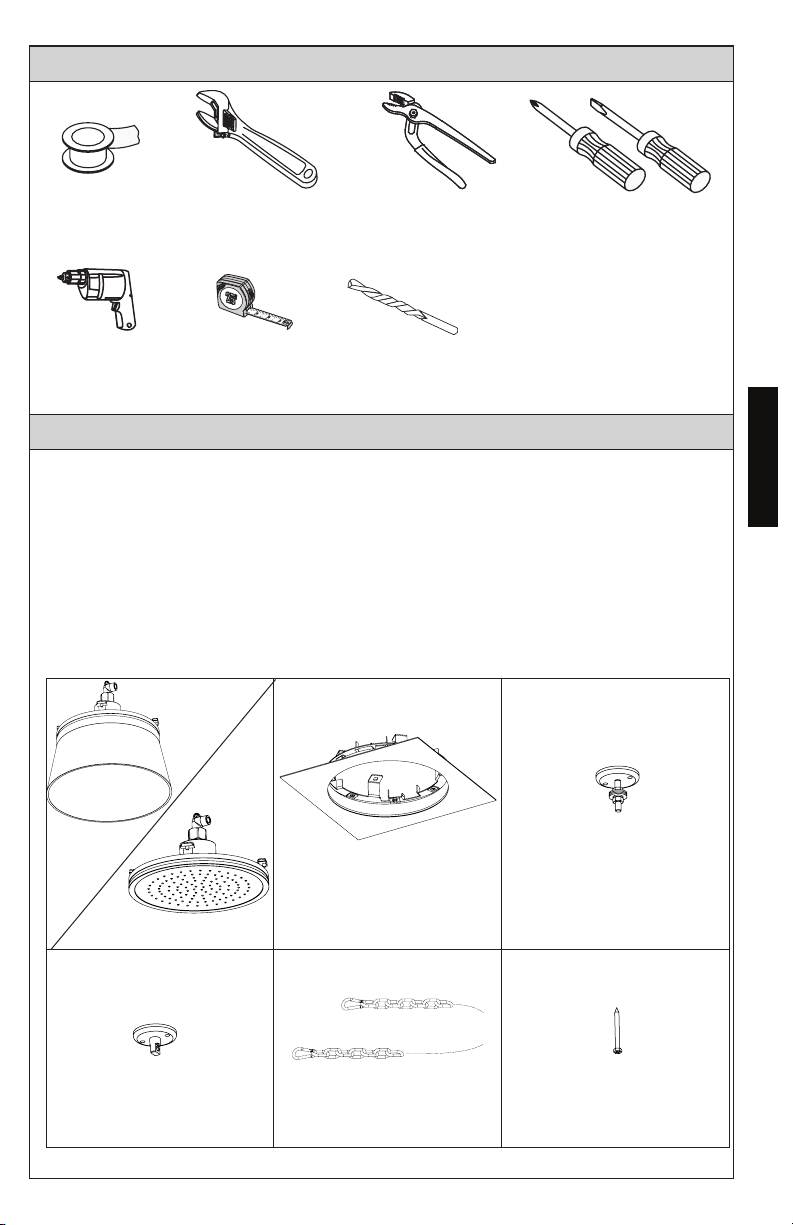

HERRAMIENTAS NECESARIAS

Cinta de aislar

Taladro BrocasCinta métrica

Llave

ajustable

Pinzas

ajustables

Desarmadores

ANTES DE LA INSTALACIÓN

 Siga todos los códigos locales de plomería.
 Asegúrese que el suministro de agua esté apagado.
 Lea estas instrucciones cuidadosamente para asegurar una instalación

adecuada.

 TOTO® se reserva el derecho de actualizar el diseño del producto sin

previo aviso.

 Asegúrese que tenga las siguientes partes que se indican a continu

ación:

®

Aimes

®

Legato

ESPAÑOL

Ducha de lluvia LED

seguridad

Placa de la ducha Soporte para montaje

(4 piezas)

Cadena de seguridad Tornillo (10 piezas)Anclaje de la cadena de

9

PROCEDIMIENTO DE INSTALACIÓN

Pasos de la instalación:

1. Construya el marco de
soporte

2. Instale los soportes para

ESPAÑOL

montaje y el anclaje de la
cadena de seguridad

3. Instale la placa de la
ducha

4. Conecte la manguera de
suministro (no incluida) a
la ducha y a la cadena de
seguridad

5. Instale la ducha

Paso 1

Step 1

Paso 2

Step 2

Paso 3

Step 3

Paso 4

Step 4

Paso 5

Paso 5

Step 5

O

1. Construya el marco de
soporte

Construya un marco de
soporte 2x4 (no incluido) y
asegúrelo entre las vigas del
techo. NOTA: La parte inferior
del marco de soporte debe
estar alineada con la parte
inferior de las vigas del techo
después de la instalación.

10

[95.3-101.6mm]

”

16

406.4mm (16 inch)

”

[406.4mm]

″ )

″ )

viga del techo

existing ceiling frame

measure before installation

medida antes de la instalación

3¾ - 4

95.3~101.6mm (3-3/4 ~ 4 inch)

viga del techo

customer prepared 2x4

marco 2x4 preparado por el usuario

frame

existing ceiling frame

Procedimiento de Instalación (continuación)

2. Instale los soportes para
montaje y el anclaje de la
cadena de seguridad

Utilizando la plantilla
proporcionada y/o el
diagrama que se muestra a
la derecha, marque y perfore
las ubicaciones de los cuatro
(4) soportes para montaje y
para el anclaje de la cadena
de seguridad. Utilice los
tornillos proporcionados
para asegurarlos al marco de
soporte. Consulte la gráfica
de la derecha y la plantilla
proporcionada.

″)

″)

80mm (3-3/20 inch)

3 3/20” [80mm]

160mm (6-3/10 inch)

6 3/10” [160mm]

(1)Anclaje de la cadena
de seguridad

6 3/10” [160mm]

160mm (6-3/10 inch)

″)

(4) Soportes
para montaje

ESPAÑOL

3. Instale la placa de la du­cha. Asegure cada barra
en la placa de la ducha a
un soporte para montaje
tal y como se muestra en
el dibujo

11

Tuerca
Arandela

Arandela
Arandela de

seguridad

Tuerca

Procedimiento de instalación (continuación)

1/2” hose

4. Conecte la manguera y la

cadena de seguridad

• Fije el codo a la cubierta del

generador en la parte superior
de la ducha.

• Fije la manguera de suministro

al codo.

• Asegure un extremo de la

cadena de seguridad al anclaje
(en el marco de soporte).

• Fije el otro extremo al codo tal y

como se muestra en el dibujo.

ESPAÑOL

Cadena de seguridad

Safety Chain











1

5. Instale la ducha
Empuje la ducha montada hacia arriba a través
de cuatro (4) aberturas hasta que los enchufes
estén por arriba de las orillas levantadas en
la placa de montaje (véase diagrama del lado
derecho). Gire gradualmente la ducha en el
sentido de las manecillas del reloj hasta que
entre en contacto con las barras de freno.
Cuidadosamente baje la ducha a su posición.
Los enchufes (4) deben quedar asentados en
los orificios en la placa de montaje.

12

2

3

Barra de freno







GARANTÍA

1. TOTO® garantiza que sus grifos residenciales y accesorios de baño (“Producto”) no presentan defectos en sus
materiales ni de fabricación durante su uso normal cuando son instalados y mantenidos adecuadamente, de
por vida para el Producto a partir de la fecha de compra. Esta garantía limitada es válida solamente para el
COMPRADOR ORIGINAL del Producto y no es transferible a una tercera persona, incluyendo, pero sin limitarse
a, cualquier comprador o propietario subsecuente del Producto. Esta garantía aplica solamente al Producto
TOTO comprado e instalado en América del Norte, Central, y del Sur.

2. Las obligaciones de TOTO bajo esta garantía se limitan a la reparación, cambio o cualquier otro ajuste, a
petición de TOTO, del Producto o partes que resulten defectuosas en su uso normal, siempre que dicho
Producto haya sido instalado, utilizado y mantenido de acuerdo con las instrucciones. TOTO se reserve el
derecho de hacer tantas inspecciones como sean necesarias para determinar la causa del defecto. TOTO no
cobrará por la mano de obra o partes relacionadas con las reparaciones o cambios garantizados. TOTO no es
responsable por el costo de la remoción, devolución y/o reinstalación del Producto.

3. Esta garantía no aplica en los siguientes casos:

a. Daño o pérdida ocurrida en un desastre natural, tal como: incendio, sismo, inundación, relámpago,

tormenta eléctrica, etc.

b. Daño o pérdida resultado de cualquier accidente, uso no razonable, mal uso, abuso, negligencia o

cuidado, limpieza o mantenimiento inadecuado del Producto, incluyendo el uso de un agente limpiador
abrasivo o el uso de cualquier otro producto de limpieza de manera inconsistente con las instrucciones

del Producto.
c. Daño o pérdida causada por los sedimentos o material extraña contenida en un sistema de agua.
d. Daño o pérdida causada por una mala instalación o por la instalación del Producto en un ambiente duro

y/o peligroso, o una remoción, reparación o modificación inadecuada del Producto.
e. Daño o pérdida causada por sobrecargas eléctricas o rayos u otros actos que no sean responsabilidad

de TOTO o que el Producto no esté especificado para tolerar.
f. Daño o pérdida causada por el uso normal y personalizado, tal como reducción del brillo, rayado

o pérdida de color en el tiempo debido al uso, prácticas de limpieza o condiciones del agua o

atmosféricas.

4. Para que esta garantía limitada sea válida, prueba de compra es necesaria. TOTO anima el registro de la

garantía sobre compra para cree un archivo de la propiedad del producto en http://www.totousa.com. El
registro del producto es totalmente voluntario y la falta a registrar no disminuirá sus derechas de garantía
limitada.

5. Si el Si el producto es utilizado comercialmente o es instalado fuera de América del Norte, Central o del Sur,

TOTO garantiza que el producto no presenta defectos en sus materiales ni de fabricación durante su uso
normal por un periodo de un (1) año a partir de la fecha de instalación del Producto, y todos los otros términos
de esta garantía deberán aplicar excepto la duración de la garantía.

6. ESTA GARANTÍA LE DA DERECHOS LEGALES ESPECÍFICOS. USTED PODRÍA TENER OTROS DERECHOS

QUE PUEDEN VARIAR DEPENDIENDO DEL ESTADO O PROVINCIA EN EL QUE SE ENCUENTRE.

7. Para obtener el servicio de reparación de esta garantía, debe llevar el Producto o enviarlo prepagado a un

modulo de servicios TOTO junto con la prueba de compra (recibo de compra original) y una carta en la que
plantee el problema, o póngase en contacto con un distribuidor TOTO o el contratista de servicio de los
productos, o escriba directamente a TOTO U.S.A., INC., 1155 Southern Road, Morrow, GA 30260 (888) 295
8134 o [phone], si fuera de los E.E.U.U. Si, debido al tamaño del producto o naturaleza del defecto,
el Producto no puede ser devuelto a TOTO, la recepción en TOTO del aviso escrito del defecto junto con la
prueba de compra (recibo de compra original) constituirá el envío. En tal caso, TOTO podrá escoger entre
reparar el Producto en el domicilio del comprador o pagar el transporte del Producto a un módulo de servicio.

ESTA GARANTÍA ESCRITA ES LA ÚNICA GARANTÍA HECHA POR TOTO. LA REPARACIÓN, CAMBIO U OTRO
AJUSTE ADECUADO, TAL COMO APARECE EN ESTA GARANTÍA, SERÁ EL ÚNICO REMEDIO DISPONIBLE
PARA EL COMPRADOR ORIGINAL. TOTO NO SERÁ RESPONSABLE POR LA PÉRDIDA DEL PRODUCTO O
POR CUALQUIER OTRO DAÑO ACCIDENTAL, ESPECIAL O CONSECUENTE O POR DAÑOS INCURRIDOS
POR EL COMPRADOR ORIGINAL, O POR LA MANO DE OBRA U OTROS COSTOS RELACIONADOS CON LA
INSTALACIÓN O REMOCIÓN, O COSTOS DE REPARACIONES HECHAS POR OTROS, O POR CUALQUIER
OTRO GASTO NO INDICADO DE MANERA ESPECÍFICA EN LOS PÁRRAFOS ANTERIORES. EN NINGÚN CASO
LA RESPONSABILIDAD DE TOTO EXCEDERÁ EL PRECIO DE COMPRA DEL PRODUCTO. EXCEPTO EN LA
MEDIDA EN QUE QUEDE PROHIBIDO POR LA LEY APLICABLE, TODA GARANTÍA IMPLÍCITA, INCLUYENDO
AQUELLAS DE COMERCIABILIDAD O IDONEIDAD DE USO PARA EL USO O PARA UN PROPÓSITO PARTICULAR,
ESTÁ EXPRESAMENTE PROHIBIDA. ALGUNOS ESTADOS NO PERMITEN LAS LIMITACIONES ACERCA DE LA
DURACIÓN DE UNA GARANTÍA TÁCITA, O LA EXCLUSIÓN O LIMITACIÓN DE DAÑOS INCIDENTALES O
CONSECUENTES, POR LO QUE LA LIMITACIÓN E INCLUSIÓN ANTERIORES PUEDEN NO APLICAR A USTED.

ESPAÑOL

13

SOMMAIRE

Merci d’Avoir Choisi TOTO®! ........................................................................... 14

Entretien en Nettoyage ..................................................................................... 14

Avertissements ................................................................................................... 14

Avant d’installer ................................................................................................. 15

Outils Nécessaires ............................................................................................. 15

Procédure d’Installation .............................................................................. 16-18

Garantie .............................................................................................................. 19

Dimensions Brutes ........................................................................................ 20-21

Pièces de Rechange ..................................................................................... 22-23

MERCI D’AVOIR CHOISI TOTO!

La mission de TOTO est d’apporter au monde entier un style de vie sain,
hygiénique et plus confortable. Nous créons tous nos produits avec un
principe de base à l’esprit : équilibrer forme et fonction. Félicitations pour
votre choix.

FRANÇAIS

ENTRETIEN EN NETTOYAGE

Votre nouveau robinet est conçu pour fonctionner des années sans vous
causer de souci. Gardez-le comme neuf en le nettoyant régulièrement avec
un détergent léger, rincez-le soigneusement à l’eau tiède et séchez-le à l’aide
d’un chiffon doux et propre. N’utilisez pas de nettoyant abrasif, de paille de
fer ou de détergent agressif, car cela ternirait le revêtement. Ne pas suivre
ces instructions pourrait annuler votre garantie.

AVERTISSEMENTS

Pour utiliser convenablement votre robinet, veuillez suivre les instructions
ci-dessous :

 Pression de fonctionnement

 Pression minimum ……………..20 psi (0.14 MPA), dynamique
 Pression maximum …………….80 psi (0.55 MPA), statique

 N’inversez pas les entrées d’eau chaude et d’eau froide.
 N’utilisez pas de vapeur pour l’arrivée d’eau chaude.
 N’utilisez pas ce produit à des températures ambiantes inférieures à

0°C.

 Ne démontez pas la valve en céramique.

14

OUTILS NÉCESSAIRES

Ruban
adhésif pour tuyau

Perceuse ForetsMètre ruban

Clé à

molette

Pinces

ajustables

Tounevis

AVANT D’INSTALLER

 Veuillez respecter tous les codes de plomberie locaux.
 Assurez-vous que la source d’eau est fermée.
 Lisez attentivement ces instructions pour assurer une installation correcte du

produit.

 TOTO® se reserve le droit de mettre à jour la conception du produit sans

préavis

 Assurez-vous que vous possédez les pièces indiquées ci-dessous:

®

Aimes

®

Legato

FRANÇAIS

Pomme de douche LED

à pluie

sécurité

Plaque de la pomme de

douche

Chaîne de sécurité Vis (10 pièces)Ancrage de la chaîne de

15

Support de montage

(4 pièces)

PROCÉDURE D’INSTALLATION

Étapes d’installation:

1. Construire le cadre de
support

Étape 1

Step 1

2. Installer les supports de
montage et d’ancrage de
la chaîne de sécurité

3. Installer la plaque de
douche

FRANÇAIS

4. Raccorder le tuyau
d’alimentation (non inclus)
à la pomme de douche et
la chaîne de sécurité

5. Installer la pomme de
douche

1. Construire le cadre de
support

Construire le châssis de
support 2x4 (non inclus) et
le fixer entre les solives du
plafond existant. NOTE:
Le fond de la structure de
support doit être au ras du
fond des solives du plafond
après l’installation.

Étape 2

Step 2

Étape 3

Step 3

Étape 4

Step 4

Étape 5

Étape 5

Step 5

[95.3-101.6mm]

”

16

406.4mm (16 inch)

”

[406.4mm]

″ )

″ )

measure before installation

Mesure avant l’installation

3¾ - 4

95.3~101.6mm (3-3/4 ~ 4 inch)

OU

existing ceiling frame

Cadre du plafond

16

Cadre du plafond

existing ceiling frame

customer prepared 2x4

châssis 2x4 du client préfait

frame

Procédure d’Installation (suite)

2. Installer les supports de
montage et d’ancrage de
la chaîne de sécurité

En utilisant le modèle fourni
et / ou le schéma illustré à
droite, marquer et percer les
emplacements des quatre
(4) supports de montage et
d’ancrage de la chaîne de
sécurité. Utiliser les vis fournies
pour les fixer au châssis de
support. Reportez-vous au
graphique sur la droite et le
modèle fourni.

″)

″)

80mm (3-3/20 inch)

3 3/20” [80mm]

160mm (6-3/10 inch)

6 3/10” [160mm]

(1) Ancrage de la chaîne
de sécurité

6 3/10” [160mm]

160mm (6-3/10 inch)

″)

(4) Supports de
montage

3. Installer la plaque de
douche. Fixer chaque
onglet sur la plaque de
la pomme de douche à
un support de montage
comme indiqué

17

Écrou
Rondelle

Rondelle
Rondelle de

sécurité
Écrou

FRANÇAIS

1/2” hose

Procédure d’installation (suite)

4. Relier le tuyau et la chaîne de

sécurité

• Fixer le coude au logement

du générateur au-dessus de la
pomme de douche.

• Fixer le tuyau d’alimentation au

coude.

• Fixer une extrémité de la chaîne

de sécurité à l’ancre (sur châssis
de support).

• Fixer l’autre extrémité du coude

comme décrit

FRANÇAIS

Chaîne de sécurité

Safety Chain











1

5. Installer la pomme de douche
Pousser la pomme de douche pré-assemblée
à travers les quatre (4) ouvertures, jusqu’à ce
que les fiches soient libérées des contours
en relief sur la plaque de montage (voir
schéma à droite). Tourner graduellement
la pomme de douche dans le sens horaire
jusqu’à ce qu’elle touche les pâtes d’arrêt.
Abaissez soigneusement la pomme de
douche en position. Les fiches (4) devraient
être bien en place dans les trous de la
plaque de montage

18

2

3

Pâte d’arrêt







GARANTIE

1. TOTO® garantit ses robinets résidentiels et accessoires de bain (« Produit ») contre tout défaut de matériau
et de fabrication pendant l’utilisation normale, lorsqu`ils sont correctement installés et maintenus pendant
la durée de vie du produit à partir de la date d`achat du produit. La présente garantie limitée ne peut être
prolongée que pour le seul ACHETEUR D`ORIGINE de l`appareil et n`est pas transférable à un tiers, y compris
mais pas limité à tout acheteur ou propriétaire subséquent du produit. Cette garantie n’est applicable qu’aux
produits achetés et installés en Amérique du Nord, Centrale, et du Sud.

2. Les obligations de TOTO selon les termes de cette garantie sont limitées à la réparation, remplacement ou
autre ajustement en conséquent, au choix de TOTO, des produits ou des pièces défectueuses en service
normal, pourvu qu’un tel produit ait été installé, utilisé et entretenu conformément aux instructions. TOTO
se réserve le droit d`effectuer ce genre de vérifications en cas de nécessité afin de déterminer la cause du
défaut. TOTO ne facturera pas les interventions ou les pièces relatives à la réparation et au remplacement sous
garantie. TOTO n`est pas responsable du coût de désinstallation, de renvoi et/ou de réinstallation de l`appareil.

3. La garantie ne s`applique pas dans les cas suivants:

a. Dommage ou perte suite à une cause naturelle telle que incendie, tremblement de terre, inondation,

tonnerre, orage etc.

b. Dommage ou perte causé par tout accident, utilisation non adaptée, abus, négligence ou mauvais

traitement, nettoyage ou entretien de l`appareil, y compris l`utilisation d`agent abrasif ou l`utilisation
d`autres produits de nettoyage de façon incompatible aux instructions de l`appareil.

c. Dommage ou perte causé par des sédiments ou tout autre corps étranger contenus dans un réseau

d`alimentation en eau.

d. Dommage ou perte suite à une mauvaise installation ou à l`installation de l`appareil dans un

environnement rude et/ou dangereux ou une mauvaise désinstallation, réparation ou modification de
l`appareil.

e. Dommage ou perte suite à des surtensions, foudres ou tous autres actes qui ne sont pas la responsabilité

de TOTO, ou actes stipulés non supportables par le produit.

f. Dommage ou perte résultant d`une usure normale et habituelle, telle que la diminution du lustre, grattage

ou décoloration avec le temps, habitude de nettoyage, l`eau, ou des conditions atmosphériques.

4. Pour que la garantie limitée soit valable, la preuve d’achat est exigée. TOTO vous encourage à enregistrer
votre produit après l’achat pour créer un record du propriété, cela peut être fait au site http://www.totousa.com.
L’enregistrement du produit est complètement volontaire et à défaut de l’enregistrement ne va pas limiter votre
droit au garantie limitée.

5. Si le produit est utilisé dans un but commercial ou installé en dehors de L`Amérique du Nord, Centrale ou du
Sud, TOTO garantit que le produit est exempt de tous défauts matériels et de fabrication pour une utilisation
normale pendant une durée de an (1) à partir de la date d`installation du produit, en plus de respecter tous les
autres termes sauf la durée de cette garantie.

6. CETTE GARANTIE DONNE DES DROITS SPÉCIFIQUES. IL EST POSSIBLE QUE L’ACHETEUR AIT D’AUTRES
DROITS QUI VARIENT DUN ÉTAT A UN AUTRE OU D’UNE PROVINCE À L’AUTRE.

7. Pour obtenir une réparation selon les termes de cette garantie, l’acheteur doit livrer le produit dans un centre
de réparation de TOTO port payé avec preuve d’achat (reçu de caisse original), et une lettre expliquant le
problème, ou contacter un distributeur de TOTO ou un entrepreneur de réparation du produit ou écrire
directement à TOTO U.S.A., INC., Southern Road, Morrow, Géorgie 30260, [phone] ou appelé (678) 466­1300, si en dehors de L’Etat Unis. Si, à cause de la taille du produit ou de la nature du défaut, il n’est pas possible
de renvoyer le produit à TOTO, la réception par TOTO d’un avis écrit du défaut avec preuve d’achat (reçu de
caisse original) constitue livraison. Dans un tel cas, TOTO peut choisir de réparer le produit chez l’acheteur ou
de payer le transport du produit à un centre de réparation.

CETTE GARANTIE ÉCRITE EST LA SEULE GARANTIE FAITE PAR TOTO. LA RÉPARATION, LE REMPLACEMENT
OU TOUT AUTRE AJUSTEMENT APPROPRIÉ SELON LES TERMES DE CETTE GARANTIE EST LE SEUL RECOURS
DE L’ACHETEUR INITIAL. TOTO N’EST PAS RESPONSABLE DE LA PERTE DU PRODUIT OU DE TOUT AUTRE
DOMMAGE INDIRECT, SPÉCIAL OU SECONDAIRE OU DES DÉPENSES ENCOURUES PAR L’ACHETEUR INITIAL
NI DE LA MAIN-D’OEUVRE OU AUTRES FRAIS ASSOCIÉS À L’INSTALLATION OU LA MANIPULATION, OU LES
FRAIS DE RÉPARATION PAR DES TIERS, NI POUR TOUS AUTRES FRAIS PAS SPÉCIFIQUEMENT MENTIONNÉS.
EN AUCUN CAS, LA RESPONSABILITÉ DE TOTO NE PEUT DÉPASSER LE PRIX D’ACHAT DU PRODUIT. SAUF
QUAND INTERDITE PAR UNE LOI APPLICABLE, TOUTE GARANTIE SOUS-ENTENDUE, Y COMPRIS CELLE DE
VENDABILITÉ OU D’APPLICATION POUR UN USAGE PARTICULIER, EST EXPRESSÉMENT REJETÉ. CERTAINES
PAYS NE PERMETTENT PAS LA LIMITATION DE LA LONGUEUR D’UNE GARANTIE SOUS-ENTENDUE, OU
L’EXCLUSION OU LA LIMITATION DES DOMMAGES INDIRECTS OU SECONDAIRES, IL EST DONC POSSIBLE
QUE CETTE LIMITATION ET EXCLUSION NE S’APPLIQUE PAS À VOTRE CAS.

FRANÇAIS

19

ROUGH IN DIMENSIONS / DIMENSIONES PRELIMINARES /

DIMENSIONS BRUTES

TS626KG

6 5/16” [160mm]

31/8” [80mm]

ø11 1/16” [ø281mm]

6 5/16” [160mm]

14 11/16” [374mm]

5 15/16” [151mm]

12 1/8” [308mm]

12 5/8” [321mm]

16” [407mm]

6¾”[171mm]

16” [407mm]

½” NPSM

¾” [19mm] - 1¾” [44.5mm]

20

ROUGH IN DIMENSIONS / DIMENSIONES PRELIMINARES /

DIMENSIONS BRUTES

TS624KG

½” NPSM

21

TS626KG

1

2

3

4

5

6

7

8

9

10

11

12

13

14

SPARE PARTS / PIEZAS DE REPUESTO /

PIÈCES DE RECHANGE

Description

No.

Descripcíon
Description

Screw

1

Tornillo
Vis

Safety Chain Support Hardware
Herramientas de soporte para la

2

cadena de seguridad
Matériel de support de la chaîne de
sécurité

Shower Support Hardware
Herramientas de soporte para la

3

ducha
Matériel de support de la douche

Supporting Screws and Washers

4

Tornillos y tuercas de soporte
Vis de support et rondelles

Safety Chain

5

Cadena de seguridad
Chaîne de sécurité

Elbow

6

Codo
Coude

Filter

7

Filtro
Filtre

Generator Housing

8

Cubierta del generador
Logement du générateur

Generator Unit

9

Unidad del generador
Unité du générateur

Screws
Tornillos LED

10

Vis du LED

LED Unit

11

Unidad LED
Unité du LED

Screws
Tornillos LED

12

Vis du LED

Controller

13

Controlador
Contrôleur

Showerhead

14

Ducha
Pomme de douche

22

TS624KG

1

2

3

4

5

6

7

8

9

10

11

12

13

14

14

SPARE PARTS / PIEZAS DE REPUESTO /

PIÈCES DE RECHANGE

Description

No.

Descripcíon
Description

Screw

1

Tornillo
Vis

Safety Chain Support Hardware
Herramientas de soporte para la

2

cadena de seguridad
Matériel de support de la chaîne de
sécurité

Shower Support Hardware
Herramientas de soporte para la

3

ducha
Matériel de support de la douche

Supporting Screws and Washers

4

Tornillos y tuercas de soporte
Vis de support et rondelles

Safety Chain

5

Cadena de seguridad
Chaîne de sécurité

Elbow

6

Codo
Coude

Filter

7

Filtro
Filtre

Generator Housing

8

Cubierta del generador
Logement du générateur

Generator Unit

9

Unidad del generador
Unité du générateur

Screws
Tornillos LED

10

Vis du LED

LED Unit

11

Unidad LED
Unité du LED

Screws
Tornillos LED

12

Vis du LED

Controller

13

Controlador
Contrôleur

Showerhead

14

Ducha
Pomme de douche

23

TOTO® U.S.A., Inc. 1155 Southern Road,

Morrow, Georgia 30260

Tel: [phone] Fax: [phone]

www.totousa.com

0GU4138

Rev Date: 09/13

Warranty Registration and Inquiry
For product warranty registration, TOTO U.S.A. Inc. recommends online warranty registration. Please visit
our web site http://www.totousa.com. If you have questions regarding warranty policy or coverage, please con­tact TOTO U.S.A. Inc., Customer Service Department, 1155 Southern Road, Morrow, GA 30260
[phone] or [phone] when calling from outside of U.S.A.
