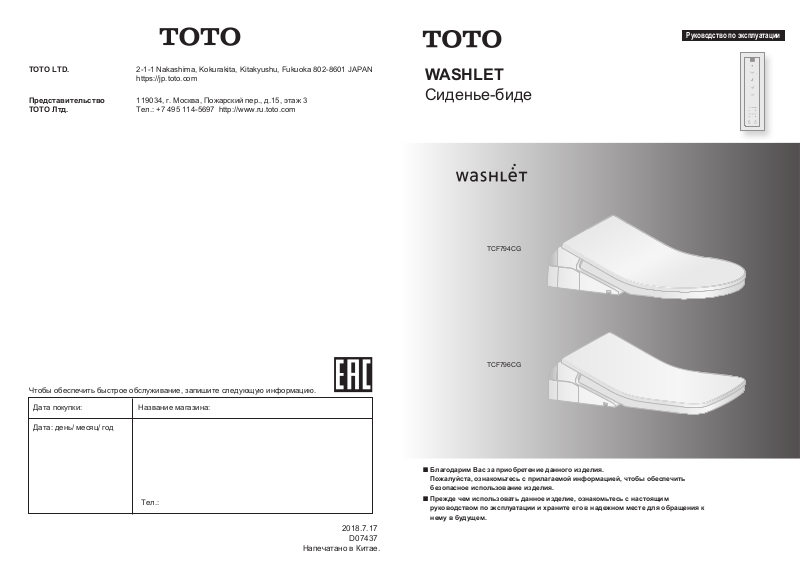

Руководство по эксплуатации
TOTO LTD.
ɉɪɟɞɫɬɚɜɢɬɟɥɶɫɬɜɨ
ɌɈɌɈɅɬɞ
1DNDVKLPD.RNXUDNLWD.LWDN\XVKX)XNXRND-$3$1
KWWSVMSWRWRFRP
ɝɆɨɫɤɜɚɉɨɠɚɪɫɤɢɣɩɟɪɞɷɬɚɠ
ɌɟɥKWWSZZZUXWRWRFRP
WASHLET
Сиденье-биде
TCF794CG
ɑɬɨɛɵɨɛɟɫɩɟɱɢɬɶɛɵɫɬɪɨɟɨɛɫɥɭɠɢɜɚɧɢɟɡɚɩɢɲɢɬɟɫɥɟɞɭɸɳɭɸɢɧɮɨɪɦɚɰɢɸ
Ⱦɚɬɚɩɨɤɭɩɤɢ ɇɚɡɜɚɧɢɟɦɚɝɚɡɢɧɚ
Ⱦɚɬɚɞɟɧɶɦɟɫɹɰɝɨɞ
Ɍɟɥ
ɇɚɩɟɱɚɬɚɧɨɜɄɢɬɚɟ
2018.7.17
D07437
TCF796CG
Благодарим Вас за приобретение данного изделия.
■
Пожалуйста, ознакомьтесь с прилагаемой информацией, чтобы обеспечить
безопасное использование изделия.
Прежде чем использовать данное изделие, ознакомьтесь с настоящим
■
руководством по эксплуатации и храните его в надежном месте для обращения к
нему в будущем.
Какие функции доступны на Вашем оборудовании?
Функции
Омывание
Основные
функции
Изменение режима
омывания
Изменение температуры
Гигиенические
функции
Функции
удобства
Техническое обслуживание
Устранение запахов
Предварительная
очистка чаши
Подогрев сиденья
унитаза
Энергосбережение путем
снижения температуры
сиденья унитаза
Названия
изделие
Каталожный №
Названия изделие (Модель)
Каталожный №
Омывание сзади
Омывание спереди
Регулировка положения
форсунки
Регулировка давления воды
Омывание широкой области
Омывание пульсирующей
струей
Сохранение индивидуальных
настроек
Регулировка температуры
DEODORIZER
PRE-MIST
Подогретое сиденье
Автоматическое
энергосбережение
Автоматическое
энергосбережение+
Энергосбережение по таймеру
Очистка форсунки
WASHLET
Сиденье-биде
TCF794CG / TCF796CG
●
●
●
●
●
●
●
●
Ссылка на
страницу
14Мягкое омывание сзади
14
18, 19
16, 17
-
20, 21
26
Сохраняя
Чистоту
Гигиеничный Унитаз
В чаше автоматически
распыляется вода для
предотвращения налипания
грязи.
Функции самоочистки активируются автоматически.
(Детальная информация приведена на стр. 16, 17.)
Устранение неприятных
запахов в чаше.
В чаше унитаза распыляется
вода для предотвращения
налипания грязи.
Когда Вы садитесь
DEODORIZER
PRE-MIST
Когда Вы встаете
AUTO POWER
DEODORIZER
Содержание
Меры предосторожности
Меры предосторожности при
эксплуатации
............................
Названия компонентов
Подготовка
..............................
Основные операции
Автоматические функции
(Функции очистки)
DEODORIZER, PRE-MIST
Регулировка температуры
(Сиденья унитаза, Теплой воды)
Функции энергосбережения
Техническое обслуживание
Основной блок
Форсунка
Очистка форсунки
Фильтр системы устранения
неприятных запахов
Распылитель
Сливной клапан водяного фильтра
........................
................................
...........................
Изменение настроек
Что делать?
Если не течет вода вследствие
приостановки ее подачи
Если не работает пульт
дистанционного управления
Как предотвратить повреждение
в результате замерзания
Длительные периоды
неиспользования
Снятие инструкции по
эксплуатации
Поиск и устранение
неисправностей
Технические характеристики
Указания по технике
безопасности
Гарантия
Важные указания для
пользователя
............................
....................
..........................
.....................
..........................
.................................
..........................
.........
..........
..............
..................
...
................
........
..........
...
.........
10
12
14
16
18
..
20
...
24
25
26
27
28
... 29
30
34
34
34
35
36
38
39
...
43
44
45
47
4
9
ЭксплуатацияВведение
Техническое обслуживание
Справка
2 3
Меры предосторожности
Данные меры предосторожности важно знать для безопасного использования изделия.
Обязательно соблюдайте их и правильно используйте данное изделие.
Символы и их значение
Не используйте изделие в случае возникновения неисправности.
ОСТОРОЖНО
ВНИМАНИЕ
Следующие символы указывают на важные инструкции по безопасности использования изделия.
Риск летального исхода или получения серьезной
травмы.
Риск получения травмы или повреждения
имущества.
Символ Значение
Данный символ означает запрещенный способ использования изделия.
Данный символ означает необходимый шаг в использовании оборудования.
Данное изделие относится к изделиям класса 1 и должно быть заземлено.
Устанавливайте данное изделие таким образом, чтобы его выключатель находился в легкодоступном месте.
Это изделие не предназначено для использования лицами (в том числе детьми) с ограниченными
физическими, сенсорными или умственными способностями и лицами с недостаточным опытом и
знаниями, пока за ними не будет организован присмотр или им не будут предоставлены инструкции
относительно использования этого изделия лицом, ответственным за их безопасность.
Необходимо следить за детьми
Используйте шланг, входящий в комплект изделия. Не используйте шланг из старого комплекта.
, чтобы они не играли с данным изделием.
ОСТОРОЖНО
Никогда не прикасайтесь к месту подключения шнура питания мокрыми руками.
Несоблюдение данного требования может привести к поражению электрическим током.
Не допускайте попадания воды или чистящего раствора на основной
блок или места подключения шнура питания.
Несоблюдение данного требования может привести к возгоранию, поражению
электрическим током, перегреву изделия или к короткому замыканию.
Несоблюдение данного требования может привести к образованию трещин на изделии, что
может стать причиной получения травм или нанесения ущерба вследствие утечки воды.
Никогда не разбирайте, не ремонтируйте данное изделие и не вносите
модификаций в его конструкцию.
Не применяйте инструменты в других местах, кроме указанных.
Несоблюдение данного требования может привести к возгоранию, поражению
электрическим током, перегреву, короткому замыканию или поломке.
Не устанавливайте данное изделие в движущихся транспортных
средствах, например на яхтах и колесных транспортных средствах.
Несоблюдение данного требования может привести к возгоранию, поражению
электрическим током, короткому замыканию или к выходу изделия из строя.
Крепления сиденья унитаза, крышки унитаза, основного блока и других частей могут
ослабнуть, вследствие чего они могут отсоединиться и привести к получению травмы.
4 5
В случае поломки или других проблем обязательно отключайте питание, переводя
выключатель питания в положение отключения.
Закрывайте водяной запорный клапан, чтобы прекратить подачу воды.
Возможные неисправности:
Утечка воды из трубы или основного блока.
В изделии появились трещины или оно разбито.
Изделие издает странный шум или из него исходит странный запах.
Из изделия выходит дым.
Изделие чрезмерно горячее.
Сместилась опора сиденья унитаза.
Продолжение использования изделия после появления неисправности может привести к
возгоранию, поражению электрическим током, перегреву изделия, короткому замыканию,
получению травм или к нанесению ущерба вследствие утечки воды.
Не используйте воду, которая не соответствует нормам и стандартам,
действующим в регионе использования. Используйте только питьевую воду.
Не используйте морскую или оборотную (техническую) воду.
Несоблюдение данного требования может привести к раздражению кожи и к неисправности изделия.
Не прикасайтесь к месту подключения шнура питания во время грозы.
Несоблюдение данного требования может привести к поражению электрическим током.
Не допускайте контакта водопроводного шланга с местом подключения шнура питания.
Несоблюдение данного требования может привести к образованию конденсата, что в свою очередь может
стать причиной возгорания, поражения электрическим током, перегрева изделия или короткого замыкания.
Соблюдайте осторожность, чтобы не повредить вилку питания.
Не подвергайте шнуры питания ударам, не дергайте за них и не скручивайте их; кроме того, запрещается
нагревать и чрезмерно сгибать шнуры питания, а также вносить изменения в их конструкцию.
Не скрепляйте шнуры питания между собой, не защемляйте их и не размещайте на них тяжелые предметы.
Использование поврежденного шнура питания может привести к возгоранию, поражению
электрическим током, перегреву изделия или к короткому замыканию.
Используйте только указанный источник питания.
220 – 240 В переменного тока, 50 Гц
Несоблюдение данного требования может привести к возгоранию или к чрезмерному нагреванию изделия.
Чтобы снизить риск получения ожогов, вероятность летального исхода
вследствие поражения электрическим током, возгорания или иной травмы:
Никогда не используйте данное изделие в случае повреждения шнура или разъема питания,
ненадлежащей работы, падения, повреждения или погружения изделия в воду. Верните
изделие в компанию, в которой вы приобрели изделие, для проведения осмотра и ремонта.
Никогда не блокируйте воздушные отверстия изделия и не ставьте его на мягкую поверхность
(например кровать или диван), на которой воздушные отверстия могут оказаться заблокированными.
Не допускайте попадания в воздушные отверстия пуха, волос и других подобных материалов.
Никогда не пользуйтесь изделием в сонном состоянии.
Никогда не бросайте и не вставляйте ничего в отверстия или шланг.
Не используйте изделие на открытом воздухе, где применяются аэрозоли (спреи) или
ведутся работы с кислородом.
Держите сигареты и другие источники открытого огня подальше от изделия.
В противном случае существует риск возгорания.
ОСТОРОЖНО
Введение
Меры предосторожности (продолжение)
ОСТОРОЖНО
Воздерживайтесь от пребывания на сиденье в течение длительного времени.
Это может привести к низкотемпературным ожогам.
Чтобы предотвратить получение низкотемпературных ожогов во время использования
указанными ниже лицами, другое лицо должно отключить нагреватель сиденья унитаза.
Маленькие дети, пожилые люди и другие пользователи, которые не могут самостоятельно
правильно выставить температуру.
Больные, инвалиды и другие люди, не имеющие свободы перемещения.
Люди, принимающие лекарства, которые вызывают сонливость (снотворные препараты
и лекарства от простуды), люди в состоянии сильного алкогольного опьянения, крайне
уставшие и очень сонные люди.
Чтобы снизить риск получения ожогов, вероятность летального исхода
вследствие поражения электрическим током, возгорания или иной травмы:
Требуется строгое наблюдение, когда данное изделие используется детьми или
инвалидами либо недалеко от них.
Используйте данное изделие только по назначению, как описано в настоящем
руководстве. Не используйте аксессуары, не рекомендованные производителем.
Держите шнур питания на расстоянии от горячих поверхностей.
Подключайте данное изделие только к правильно заземленному источнику питания.
Бачок следует заполнять только водой.
Данное изделие принадлежит к категории электротехнических устройств. Не
устанавливайте его в местах, где существует вероятность попадания воды
на изделие или где вследствие высокой влажности возможно образование
воды на его поверхности. При использовании данного изделия в ванной
комнате необходимо установить вентилятор или сделать вентиляционное
отверстие, чтобы обеспечить надлежащую циркуляцию воздуха.
В противном случае существует риск возгорания или поражения электрическим током.
Всегда подключайте изделие к источнику холодной воды.
Подключение изделия к источнику горячей воды может привести к получению ожогов и к
повреждению изделия.
Проверьте подключение всех штекеров шнуров питания.
В противном случае существует риск возгорания, перегрева изделия или короткого замыкания.
(При установке данного изделия соблюдайте региональные законы и положения,
регламентирующие проведение монтажных работ.)
Если шнур питания поврежден, то во избежание опасных ситуаций
его следует заменить, для этого обратитесь к квалифицированному
специалисту или в ремонтный отдел компании-производителя.
Всегда переводите выключатель питания в положение отключения
перед проведением очистки, технического обслуживания и проверки.
Несоблюдение данного требования может привести к поражению электрическим током или
к неисправности изделия.
При попадании на кожу или одежду жидкости, вытекшей из батареи,
смойте ее чистой водой.
Эта жидкость может повредить глаза или кожу.
Не используйте изделие, если основной блок неустойчивый.
Несоблюдение данного требования может привести к ослаблению крепления основного
блока, вследствие чего он может упасть и стать причиной получения травмы.
(Если между основанием основного блока и установочной поверхностью имеется зазор,
проконсультируйтесь со специалистом по установке, продавцом или с клиентской службой
TOTO. Контактная информация приведена на задней стороне обложки.)
Если изделие повреждено, не касайтесь поврежденной части.
Несоблюдение данного требования может привести к поражению электрическим током или
к получению травм.
Немедленно замените.
Не прикладывайте чрезмерную силу к сиденью унитаза, крышке унитаза
и к основному блоку изделия; не ударяйте по ним; не наступайте и
не стойте на них. Не кладите также какие-либо тяжелые предметы на
сиденье унитаза, крышку унитаза и основной блок изделия.
Несоблюдение данного требования может привести к образованию трещин или к ослаблению
крепления основного блока, вследствие чего он может упасть и стать причиной получения травмы.
Несоблюдение данного требования может привести к повреждению изделия, получению
травм или к нанесению ущерба вследствие утечки воды.
Не поднимайте изделие, удерживая его за сиденье или крышку унитаза.
Не поднимайте сиденье или крышку унитаза, если сверху на них лежат
какие-либо предметы.
Несоблюдение данного требования может привести к ослаблению крепления основного
блока, вследствие чего он может упасть и стать причиной получения травмы.
Чтобы снизить риск летального исхода вследствие поражения
электрическим током:
Не пользуйтесь изделием во время приема ванной.
Не ставьте и не храните изделие в месте, где оно может упасть или быть стянуто в ванну или раковину.
Не погружайте и не роняйте изделие в воду или другую жидкость.
Не старайтесь достать изделие, если оно упало в воду.
Переключите выключатель на распределительной панели в положение отключения.
При очистке пластиковых деталей (основного блока и т.п.) или
водопроводного шланга используйте нейтральное чистящее средство для
кухни, разведенное в воде. Не используйте ничего из перечисленного ниже.
Чистящее средство для унитазов, бытовое чистящее средство, бензол, разбавитель
для краски, порошковое чистящее средство или жесткая нейлоновая щетка.
Эти материалы могут привести к повреждению пластика или появлению в нем трещин, а
также могут стать причиной получения травм или неисправностей.
Эти материалы могут привести к повреждению водопроводного шланга и к утечке воды.
Чтобы предотвратить внезапную утечку воды, не снимайте сливной
клапан водяного фильтра при открытом запорном клапане.
Несоблюдение данного требования приведет к выбросу сильной струи воды.
(Инструкции по очистке сливного клапана водяного фильтра приведены на стр. 29.)
Не сгибайте водопроводный шланг и не подвергайте его ударам; не
ВНИМАНИЕ
повредите его острым предметом.
Несоблюдение данного требования может привести к утечке воды.
6 7
Введение
Меры предосторожности (продолжение)
ВНИМАНИЕ
В случае утечки воды всегда закрывайте запорный клапан.
Если существует вероятность падения температуры окружающей
среды до 0°C или ниже, необходимо обеспечить защиту труб и шлангов
от повреждения в результате замерзания.
Замерзание водопроводных труб может привести к разрыву основного блока и труб, что
станет причиной утечки воды.
Регулируйте температуру внутри помещения, чтобы избежать замерзания труб и шлангов
в холодное время года.
Сливайте воду.
Если изделие не используется длительное время, закрывайте запорный
клапан, сливайте воду из основного блока и водопроводного шланга, а
затем перемещайте выключатель питания в положение отключения.
При повторном использовании изделия ему необходимо сначала дать время для
заполнения водой. В противном случае вода в бачке могла загрязниться и вызвать
воспаление кожи или другие проблемы.
(Инструкции по заполнению водой приведены на стр. 37.)
Если оставить питание включенным, это может привести к возгоранию или перегреву изделия.
При установке сливного клапана водяного фильтра всегда проверяйте,
чтобы он был плотно затянут на месте.
Неплотное затягивание сливного клапана может привести к утечке воды.
Прежде чем вставить батарейки, проверяйте знаки плюс и минус на них.
Немедленно извлекайте разряженные батарейки.
При замене батареек:
Меняйте обе батарейки на новые.
Используйте новые батарейки одной и той же торговой марки (любой доступной).
Несоблюдение данного требования может привести к утечке жидкости из батареек, их
нагреванию, разрыву или возгоранию.
Если изделие не предполагается использовать в течение длительного
времени, вынимайте батарейки из пульта дистанционного управления.
Несоблюдение данного требования может привести к утечке жидкости из батареек.
Меры предосторожности при эксплуатации
Чтобы предотвратить неисправности
■
●
Не блокируйте передатчик или приемник пульта
дистанционного управления.
< О выключателе сиденья >
●
Когда Вы садитесь на сиденье унитаза,
выключатель сиденья срабатывает, что позволяет
Вам использовать различные функции.
(При СРАБАТЫВАНИИ выключателя сиденья
слышен щелчок.)
Включение
Сиденье унитаза опускается.
Выключатель сиденья
(Встроенный)
●
Полностью сядьте на сиденье унитаза.
Включатель сиденья не включится, если Вы
будете сидеть на сиденье неправильно.
Зазор
Примечание
Когда изделием пользуется ребенок,
выключатель сиденья может не СРАБОТАТЬ
под действием небольшого веса тела ребенка.
Поскольку конструкция выключателя
сиденья предполагает его перемещение
вверх и вниз, между опорой сиденья и
чашей предусмотрен зазор.
Чтобы предотвратить повреждение
■
●
Протрите пластиковые
детали, такие как
основной блок и
пульт дистанционного
управления, слегка
влажной мягкой тканью.
●
Не облокачивайтесь на
крышку унитаза.
Тканевая или
бумажная салфетка
Чтобы предотвратить неисправности и сбои
■
●
Переводите выключатель питания в положение
отключения, если существует опасность удара молнии.
●
Нельзя использовать покрытие для сиденья или
крышки унитаза. (Присутствия выключатель сиденья
могут работать ненадлежащим образом.)
Крышки
●
Не мочитесь на верхний блок, сиденье унитаза и трубку.
(Несоблюдение данного требования может стать
причиной неисправности или может привести к
обесцвечиванию поверхности изделия.)
●
Не прикладывайте чрезмерную силу к панели
управления пульта дистанционного управления.
●
При использовании чистящего средства для унитазов
при очистке данного унитаза смывайте его водой в
течение 3 минут, после чего оставляйте сиденье и
крышку унитаза открытыми.
Стирайте остатки чистящего средства с чаши.
(Попадание испарений чистящего средства для унитазов
в основной блок может привести к неисправности.)
●
Не подвергайте изделие воздействию прямых
солнечных лучей. (Несоблюдение данного требования
может привести к изменению цвета, неравномерному
нагреванию сиденья, неисправности пульта
дистанционного управления или к неисправности
изделия вследствие перепада температур.)
●
Не пользуйтесь вблизи изделия радиоприемником и т.п.
(Изделие может создавать помехи радиосигналу.)
●
Если Вы используете специальное сиденье для детей
или мягкое высокое сиденье, снимайте их после
использования. (В противном случае некоторые
функции могут не работать.)
●
Не прикладывайте силу к пульту дистанционного управления.
(Это может привести к его выходу из строя.)
Чтобы предотвратить падение пульта дистанционного
управления, вставляйте его в держатель, когда он не
используется. Не допускайте попадания на него воды.
●
Запрещается класть что-либо на сиденье или крышку
унитаза и надавливать на них руками. (Несоблюдение
данного требования может привести к срабатыванию
выключателя сиденья, что, в свою очередь, может
повлечь за собой попадание воды на пол, если
вследствие нажатия кнопок на панели управления из
форсунки подается теплая вода.)
Омывание сзади, мягкое омывание, омывание спереди
Эти функции позволяют Вам смыть остатки
выделений и грязи с отдельных участков
Вашего тела.
Не подмывайтесь слишком много и долго.
Несоблюдение данного требования может
привести к смыванию полезных бактерий и
нарушению баланса бактерий Вашего тела.
Люди, проходящие лечение или
терапию на этих участках тела, должны
проконсультироваться с врачом, прежде чем
воспользоваться этими функциями.
Введение
8 9
Названия компонентов
Главный дисплей
Индикатор питания
Индикатор сиденья
Индикатор энергосбережения
<На рисунке все индикаторы горят>
Названия изделие Каталожный №
Крышка унитаза
Левая сторона основного блока
Выключатель
питания
(Стр. 13)
Сливной клапан
Крышка
Приемник пульта
дистанционного управления
водяного фильтра
(2 штуки) (Стр. 29)
Правый задний угол основного блока
Вентиляционное отверстие системы
устранения неприятных запахов
Опоры крышки
унитаза
Опоры сиденья
унитаза
Введение
Крышка форсунки
(Стр. 26)
Правая сторона основного блока
Фильтр системы устранения
неприятных запахов
(Стр. 27)
Выключатель
сиденья
(Встроенный)
Рычаг для слива воды
(Стр. 36)
Форсунка
Распылитель
(Стр. 28)
Подогретое
сиденье
Запорный клапан
(Стр. 13)
Описания в настоящем руководстве основаны на иллюстрациях к модели TCF794CG.
Форма сиденья и крышки отличается в зависимости от модели.
10 11
Подготовка
Использование изделия в первый раз
1. Вставьте батарейки
Снимите пульт
дистанционного
1
управления с
держателя.
Откройте крышку отсека
для батареек и вставьте две
2
батарейки АА.
Закрыть
Открыть
Крышка отсека
для батареек
●Когда батарейки загружены
правильно, все индикаторы на
пульте дистанционного управления
загораются приблизительно на 2 с.
Установите пульт
дистанционного управления
3
в держатель.
О батарейках
■
Используйте сухие щелочные батарейки.
Обязательно соблюдайте "Меры
предосторожности", чтобы предотвратить
разрыв батареек или вытекание из них
жидкости. (Стр. 6, 8)
Пульт
дистанционного
управления
Держатель
Если пульт дистанционного управления
закреплен (для защиты от кражи)
Выкрутите винт из
крепления пульта
1
дистанционного
управления.
Пульт дистанционного
управления
Снимите пульт
дистанционного управления
2
с держателя.
Чтобы снова закрепить пульт
■
дистанционного управления
Затяните и зафиксируйте винт.
(Чрезмерное затягивание может привести
к повреждению компонентов, например
держателя.)
(Вид сбоку)
Держатель
Винт
Выкрутите
Крестообразная
отвертка
Стена
2. Включите питание
Переключите выключатель на
распределительной панели в
1
положение включения.
Трубка выдвигается, а затем задвигается
обратно.
Убедитесь, что горит
индикатор "Питание".
2
<Питание>
<Если индикатор не горит>
(1) Снимите крышку на левой стороне основного
блока и переведите выключатель питания в
положение включения.
Крышка
(2) Установите крышку на место.
<Если индикатор не горит, хотя выключатель питания в положении включения>
Включите индикатор "Питание" с помощью пульта дистанционного управления.
Для управления с задней стороны пульта дистанционного управления
Нажмите и удерживайте в течение 3 секунд или более кнопку "ВКЛ./ВЫКЛ. питания".
Для управления с передней стороны пульта дистанционного управления
Рекомендуется, если пульт дистанционного управления заблокирован, например для предотвращения кражи.
Нажмите и удерживайте в течение 10 секунд или более кнопку "Омывание широкой области".
Выключатель питания
3.
Откройте запорный клапан
Полностью откройте
запорный клапан.
1
Запорный
клапан
Чтобы выключить питание
Снимите крышку на левой стороне основного
блока и переведите выключатель питания в
положение отключения.
Выключатель питания
Введение
Крышка
12 13
Основные операции
Задействуйте элементы управления на пульте дистанционного управления;
когда основной блок получает сигнал, раздается звуковой сигнал.
●
Остановка
"Остановка"
Прекращение работы.
Омывание
"Омывание сзади"
Омывание сзади.
"Мягкое омывание сзади"
Омывание сзади со
слабым давлением воды.
Настройка меняется между и
каждый раз при нажатии .
"Омывание спереди"
Функция омывание
спереди женщин.
Функции, которые работают при нажатии
кнопки во время работы функций
*1
"Омывание сзади", "Мягкое омывание
сзади" или "Омывание спереди".
Примечание
Если сесть на сиденье унитаза полностью,
будет легче отрегулировать положение
форсунки и можно уменьшить разбрызгивание.
"Омывание широкой области"
Форсунка перемещается взад-вперед
для тщательного омывания сзади.
"Омывание пульсирующей струей"
Омывание с пульсацией давления
воды от слабого до сильного.
Каждый раз при нажатии кнопки будет произведено
либо включение, либо отключение функции.
"Регулировка давления воды"
Пользователь может задать один
из пяти уровней давления воды.
([-] меньше, [+] больше)
После нажатия кнопки "Регулировка
давления воды" заданное
положение светится 10 секунд.
Индикатор также мигает приблизительно 10 секунд,
указывая текущую настройку, при нажатии любой
из кнопок омывания (омывания сзади, мягкого
омывание сзади, омывания спереди).
В данном разделе приведен обзор настроек, которые можно выполнить при помощи пульта дистанционного управления.
Детальное описание см. на соответствующих страницах.
Задняя сторона пульта дистанционного управления
Температуры Энергосбережение
Регулировка температур (Стр. 18)
"Температура
сиденья унитаза"
"Температура
теплой воды"
"Очистка форсунки"
Очистка
выдвинутой
форсунки.
(Стр. 26)
➞ При замене
распылителя
(Стр. 28)
"ВКЛ./ВЫКЛ.
питания"
При нажатии в течение 3
секунд или более включается/
выключается питание.
Если пульт дистанционного
•
управления заблокирован для
предотвращения кражи
(Стр. 13, шаг 2-
2)
Энергосбережение (Стр. 22)
"Энергосбережение
по таймеру"
"Автоматическое
энергосбережение"
"Автоматическое
энергосбережение+"
"Проверка
настройки"
Можно выяснить
текущую настройку
по индикаторам.
Значок,
предупреждающий
о низком заряде
батареек
(Стр. 34)
Эксплуатация
Сохранение индивидуальных настроек
Вы можете сохранить предпочтительные настройки "Положение
форсунки", "Давление воды" и "Температура теплой воды".
●Чтобы сохранить настройки
Когда выполняется омывание, задайте предпочтительные
настройки "Положение форсунки", "Давление воды" и
"Температура теплой воды", после чего нажмите и удерживайте
в течение 2 секунд или более
●Чтобы воспользоваться сохраненной настройкой
Нажмите
которое Вы хотите выполнить.
Индикаторы "Положение форсунки" и "Давление воды" с
заданными настройками загораются приблизительно на 10 секунд,
и включается дисплей "Температура теплой воды".
*1 Передатчик пульта дистанционного управления
(Лицевая сторона, верхняя сторона)
или , после чего нажмите кнопку омывания,
или .
"Регулировка положения форсунки"
Пользователь может задавать
5 различных положений для
омывания от переднего до заднего
с помощью кнопок [▲] и [▼].
После нажатия кнопки "Регулировка
положения форсунки" заданное
положение светится 10 секунд.
Индикатор также мигает приблизительно 10 секунд,
указывая текущую настройку, при нажатии любой
из кнопок омывания (омывания сзади, мягкого
омывание сзади, омывания спереди).
14 15
Автоматические функции
Функции очистки
Доступны различные
автоматические
функции.
• Ниже описана работа при
исходных настройках.
Устранение неприятных
запахов в чаше
DEODORIZER
В чаше автоматически
распыляется вода
для предотвращения
налипания грязи
PRE-MIST
*1 Вода выходит из форсунки.
*2 Система устранения неприятных запахов с увеличенной мощностью и автоматическим отключением.
Когда Вы
подходите
Когда Вы
садитесь
Запуск
DEODORIZER
PRE-MIST
➞
Вода распыляется
в чаше
Когда Вы
*1
встаете
*1
Запуск
AUTO POWER
DEODORIZER
(Приблизительно
через 10 секунд)
➞
Он отключается
приблизительно
через 60 секунд
■Примечание ■Изменение настроек
*2
•Требуется регулярное обслуживание фильтра
системы устранения неприятных запахов.
• Следующее предварительное распыление воды может
начаться только приблизительно через 90 секунд после
того, как посетитель встает с сиденья унитаза.
(Стр. 27)
ВКЛ./ВЫКЛ. функции "DEODORIZER"
ВКЛ./ВЫКЛ. функции "AUTO POWER
DEODORIZER"
(Стр. 32 для всех)
ВКЛ./ВЫКЛ. функции "PRE-MIST"
(Стр. 32)
Эксплуатация
16 17
Регулировка температуры
Можно задать один из трех уровней температуры (Высокий, Средний, Низкий) или отключить нагрев.
Сиденья унитаза, Теплой воды
Отображение уровня температуры,
Кнопка
"Температура
сиденья унитаза"
(для
регулировки
температуры
сиденья
унитаза)
соответствующего нажатой кнопке
Кнопка "Температура теплой воды"
(для регулировки температуры
сиденья унитаза)
Регулировка температуры
Снимите пульт дистанционного управления с держателя.
Если пульт дистанционного управления заблокирован для предотвращения кражи. (Стр. 12)
1
Выберите из (кнопка "Температура сиденья унитаза") и
2
(кнопка "Температура теплой воды") кнопку температуры, которую
нужно задать, и нажмите ее.
Отображается текущий уровень температуры.
Продолжайте нажимать кнопку, выбранную на этапе 2, пока не
загорится нужный уровень температуры.
3
Настройка меняется каждый раз при однократном нажатии кнопки
"ВЫКЛ."
ВЫКЛ.
"Низкий"
Индикатор горит
"Средний"
Индикатор горит
При заданной
температуре сиденья
Индикатор горит
<Сиденье>
"Высокий"
Индикатор горит
При отключенном
нагреве сиденья
ВЫКЛ.
<Сиденье>
Эксплуатация
Для отключение подогрева теплой воды*1 и сиденья унитаза выберите настройку отключить
Снимите пульт дистанционного управления с держателя.
Если пульт дистанционного управления заблокирован для предотвращения кражи. (Стр. 12)
1
Выберите из (кнопка "Температура сиденья унитаза") и
2
(кнопка "Температура теплой воды") кнопку температуры, которую
нужно отключить, и нажмите ее.
Отображается текущий уровень температуры.
Продолжайте нажимать кнопку, выбранную на этапе 2 несколько
раз, пока уровень температуры не достигнет значения отключен.
3
Настройка меняется каждый раз при однократном нажатии кнопки
"ВЫКЛ."
ВЫКЛ.
(Все индикаторы)
"Низкий"
Индикатор горит
"Средний"
Индикатор горит
"Высокий"
Индикатор горит
Если кнопка не будет нажата в течение 10 секунд, светодиодный индикатор "Регулировка
температуры" погаснет, однако сама настройка сохранится.
Если светодиодный индикатор "Регулировка температуры" погаснет до завершения настройки, повторите действия, начиная с этапа 2.
<Настройка завершена>
Установите пульт дистанционного управления в держатель.
Если пульт дистанционного управления заблокирован для предотвращения кражи. (Стр. 12)
4
*1 Для предотвращения конденсации температура воды не опускается ниже 20°C даже после отключения.
Если после регулировки температуры сиденье унитаза не нагревается.
➞
Режим энергосбережения включен? (Стр. 20)
<Настройка завершена>
Установите пульт дистанционного управления в держатель.
Если пульт дистанционного управления заблокирован для предотвращения кражи. (Стр. 12)
4
18 19
Функции энергосбережения
Тип
Можно выбрать "Автоматическое энергосбережение", "Автоматическое энергосбережение+" или "Энергосбережение по таймеру".
Для энергосбережения снижается температура сиденья унитаза (или отключается нагрев).
Для функции "Автоматическое энергосбережение" необходимо приблизительно 10 дней, чтобы
определить периоды неиспользования или нечастого использования сиденья унитаза.
Тип Ситуация
Энергосбережение включено
Главный дисплей
Требуется автоматическое
включение режима
Автоматическое
энергосбережение
энергосбережения в изделии.
Изделие определяет периоды
времени с нечастым использованием
и автоматически снижает температуру
сиденья унитаза.
Индикатор горит
(Зеленый)
Главный дисплей
<Питание><Сиденье>
<Автоматическое
энергосбережение>
Когда активирован режим энергосбережения
Нагреватель сиденья унитаза
Индикатор горит
(Оранжевый)
Индикатор
горит
ВЫКЛ.
Низкий
ДО ПОЛУДНЯ ПОСЛЕ ПОЛУДНЯ
046 8 5 9 0
Пример: Нечасто используется с 9 вечера до 6 утра
*1
температура
Низкая
*2
Низкая
температура
Установленная температура
*2
Эксплуатация
Требуется повышенное
энергосбережение
Автоматическое
энергосбережение+
В дополнение к функции
"Автоматическое энергосбережение"
автоматически отключается
нагреватель сиденья унитаза
в периоды, когда унитаз не
используется.
Требуется энергосбережение только в
течение предустановленного периода
Энергосбережение
по таймеру
Энергосбережение
по таймеру
+
Автоматическое
энергосбережение /
Автоматическое
энергосбережение+
Даже если включена функция энергосбережения (т.е. для нагревателя сиденья унитаза установлен
низкий температурный режим или нагреватель отключен), сиденье унитаза подогревается до заданной
температуры приблизительно 15 минут.
(Светодиодная индикация на главном дисплее возвращается
энергосбережения.)
времени. (6 часов, 9 часов)
Когда задано время, нагреватель
сиденья унитаза автоматически
отключается ежедневно в течение
заданного периода времени.
Требуется максимальное
энергосбережение с помощью функций
aвтоматическое энергосбережение и
энергосбережение по таймеру.
Когда установлены обе функции "Энергосбережение
по таймеру" и "Автоматическое энергосбережение /
Автоматическое энергосбережение+", функция
"Автоматическое энергосбережение / Автоматическое
энергосбережение+" работает тогда, когда не
работает функция "Энергосбережение по таймеру".
к состоянию на момент включения
Энергосбережение
выключено
ВЫКЛ.
Пример: Не используется с 0 до 4 утра
Установленная температура
Низкая
*2
температура
ВЫКЛ.
*3
ВЫКЛ.
Пример: Установка с 8 утра до 5 вечера
Установленная температура
*1
ВЫКЛ.
Индикатор горит
ВЫКЛ.
Индикатор горит
(Оранжевый)
(Зеленый)
Низкий
ВЫКЛ.
*3
ВЫКЛ.
●
Во время работы функции
"Автоматическое энергосбережение /
Автоматическое энергосбережение+":
та же светодиодная индикация, что
и для функции "Автоматическое
энергосбережение / Автоматическое
энергосбережение+" (см. выше)
●
Во время работы функции
"Энергосбережение по таймеру":
та же светодиодная
индикация, что и для функции
"Энергосбережение по таймеру"
(см. выше)
*1 Установка температуры сиденья унитаза описана на стр. 18.
*2 Период времени, когда для нагревателя сиденья унитаза установлен низкий температурный режим.
*3 Период времени, когда нагреватель сиденья унитаза отключен
Низкий
Чтобы задать энергосбережение
Пример: При одновременном использовании функций "Энергосбережение
по таймеру" и "Автоматическое энергосбережение+"
Установленная
*1
температура
Низкая
*2
ВЫКЛ.
температура
*3
ВЫКЛ.
*3
ВЫКЛ.
Стр. 22 и 23
Установленная
*1
Низкая
*2
температура
Низкая
температура
*1
*2
Установленная температура
*1
температура
20 21
Функции энергосбережения
Как задать
Задняя сторона пульта дистанционного управления
Кнопка
автоматического
энергосбережения
Кнопка
энергосбережения
по таймеру
Кнопка
автоматического
энергосбережения+
Автоматическое
энергосбережение
Автоматическое
энергосбережение+
Настройка меняется каждый раз при
1
Нажмите кнопку
"Автоматическое
энергосбережение".
1
Нажмите кнопку
"Автоматическое
энергосбережение+".
●
Установите функцию энергосбережения в то время, когда она должна запускаться.
Пример: Для энергосбережения с 1 до 7 утра (в течение 6 часов)
Когда наступит 1:00,
1
Нажмите кнопку "Энергосбережение по таймеру".
"Автоматическое энергосбережение"
Индикатор горит (Зеленый)
"Автоматическое энергосбережение+"
Индикатор горит (Зеленый)
однократном нажатии кнопки
Для установки функции
Настройка меняется каждый раз при
однократном нажатии кнопки
Для установки функции
Для отключения функции
ВЫКЛ.
Для отключения функции
ВЫКЛ.
Эксплуатация
•Продолжайте нажимать кнопку "Энергосбережение по таймеру", пока не загорится индикатор "6".
Настройка меняется каждый раз при однократном нажатии кнопки
Для 6 часов Для 9 часов
Индикатор горит Индикатор горит ВЫКЛ.
При выключении
(задана настройка "ВЫКЛ.")
<Автоматическое
энергосбережение>
При установке
энергосбережения загорается
индикатор "Энергосбережение"
(зеленый).
Энергосбережение по
таймеру
22 23
Техническое обслуживание
Основной Блок
ВНИМАНИЕ
Всегда переводите выключатель питания в положение отключения перед проведением
очистки, технического обслуживания и проверки.
(В противном случае существует вероятность поражения электрическим током или возникновения
неисправности.)
Из соображений безопасности переводите
выключатель питания в положение отключения перед
проведением очистки или технического обслуживания.
При этом гаснет
Крышка
Выключатель питания
индикатор "Питание".
Индикатор горит
ВЫКЛ.
Основной блок
Основной Блок (Выполнять ежедневно)
Мягкая смоченная в воде салфетка •Туалетная бумага
*1
Снимите крышку на левой стороне основного блока и переведите
1
выключатель питания в положение отключения.
Протрите мягкой смоченной в воде и тщательно отжатой салфеткой.
В случае сильного загрязнения
■
2
Протрите мягкой салфеткой, смоченной в разведенном нейтральном кухонном чистящем средстве, а
затем протрите мягкой салфеткой, смоченной в воде.
•
Нейтральное кухонное
чистящее средство
Переведите выключатель питания в положение включения.
Загорается индикатор "Питание".
3
•
Сухая салфетка
•
Жесткая нейлоновая щетка
(Может привести к повреждению.)
(Стр. 24)
•
Разбавитель для краски
•
Бензол
•
Порошковое чистящее средство
Техническое обслуживание
(Стр. 24)
ВКЛ.
ВЫКЛ.
Установите на место крышку.
4
Внимание!
● Данное изделие – это бытовой электроприбор. Не допускайте попадания внутрь воды и не
оставляйте чистящее средство в зазоре между основным блоком и чашей. (Несоблюдение данного
требования может привести к повреждению пластиковых деталей или к неисправности.)
● При использовании чистящего средства для унитазов при очистке данного унитаза смывайте его
Не пользуйтесь сухой салфеткой или туалетной
бумагой для протирания пластиковых деталей.
(Может привести к повреждению.)
*1 Кроме случая использования функции "Очистки форсунки".
водой в течение
Стирайте остатки чистящего средства с чаши. (Попадание испарений чистящего средства для
унитазов в основной блок может привести к неисправности.)
● Не прикладывайте чрезмерную силу при перемещении крышек вокруг форсунки взад-вперед.
(Может привести к повреждению или неисправности.)
● Протрите заднюю поверхность и опоры сиденья унитаза слегка влажной мягкой тканью.
(В
противном случае цвет может измениться вследствие налипания грязи.)
3 минут, после чего оставляйте сиденье и крышку унитаза открытыми.
24 25
Техническое обслуживание
Форсунка
Фильтр системы устранения неприятных запахов
1
2
Форсунка (приблизительно один раз в месяц)
<Если Вы заметили загрязнение (Очистка форсунки)>
Мягкая смоченная в воде салфетка Туалетная бумага и т.п.
Выдвиньте форсунку.
Для управления с задней стороны пульта дистанционного управления
Нажмите кнопку "Очистка форсунки".
Для управления с передней стороны пульта дистанционного управления
Рекомендуется, если пульт дистанционного управления заблокирован, например для предотвращения
кражи.
(1)
Нажмите и удерживайте кнопку "Остановка", пока не начнут мигать все индикаторы
на пульте дистанционного управления.
(приблизительно 10 секунд)
(2)
Нажмите и удерживайте в течение 3 секунд или более кнопку "Омывание спереди".
Протрите мягкой влажной салфеткой.
Не прикладывайте чрезмерную силу, чтобы потянуть, толкнуть трубку или надавить на нее.
(Может привести к повреждению или неисправности.)
(Может привести к
повреждению.)
Фильтр системы устранения неприятных запахов
(приблизительно один раз в месяц)
Снимите крышку на левой стороне основного блока и переведите
1
выключатель питания в положение отключения.
(Стр. 24)
Снимите фильтр системы устранения неприятных запахов.
2
Возьмитесь за выступ и потяните наружу.
Не прикладывайте чрезмерную силу. (Несоблюдение данного требования может привести к
повреждению или неисправности.)
Фильтр системы устранения
неприятных запахов
Выступ
Очистите фильтр при помощи такого инструмента, как, например,
3
зубная щетка.
В случае промывки водой удалите всю воду перед установкой на место.
Зубная щетка и т. д.
Установите фильтр системы устранения неприятных запахов.
4
Техническое обслуживание
Втолкните до упора,
пока не раздастся
щелчок.
3
Нажмите кнопку "Остановка" на передней стороне пульта
дистанционного управления.
Форсунка задвигается.
Вода выходит из форсунки.
Переведите выключатель питания в положение включения.
5
6
Загорается индикатор "Питание".
Установите на место крышку.
(Стр. 25)
(Стр. 24)
26 27
Техническое обслуживание
Распылитель
Сливной клапан водяного фильтра
1
2
1. Распылитель
<Если Вы считаете, что давление воды снизилось>
Обычная жидкость для
удаления накипи
Вытащите распылитель из форсунки.
(1) Выдвиньте форсунку. (Шаг на стр. 26)
(2) Удерживая форсунку рукой,
нажмите на обе стороны
распылителя и сдвиньте его.
Не прикладывайте чрезмерную силу.
(Несоблюдение данного
требования может привести к
повреждению или неисправности.)
Форсунка
Распылитель
Установите сменный распылитель.
Убедитесь, что на нем
установлена уплотнительная
прокладка (черный).
(1) Придерживая форсунку рукой, совместите сменный распылитель с
направляющими и вставьте в форсунку.
Продолжайте установку, пока не раздастся щелчок.
Не прикладывайте чрезмерную силу. (Несоблюдение данного требования может привести к
повреждению или неисправности.)
Направляющие
Прокладка
Другие чистящие
средства
2.
Сливной клапан водяного фильтра
<Если напор воды остается слабым даже после прочистки распылителя>
Закройте запорный клапан.
(Стр. 39)
1
Подача воды прекращается.
ВНИМАНИЕ
Не снимайте сливной клапан
водяного фильтра, пока открыт
запорный клапан.
(Несоблюдение данного требования
может привести к утечке воды)
После выдвигания форсунки
2
(см. шаг
нажмите кнопку "Остановка"
чтобы задвинуть ее обратно.
(Сброс давление в водопроводной трубе.)
Вода выходит из форсунки.
на стр. 26)
(приблизительно один раз каждые 6 месяцев)
Очистите фильтр при
5
помощи зубной щетки или
похожего инструмента.
Удалите также пыль внутри отверстия
сливного клапана.
Фильтр Фильтр
Установите на место два
6
сливных клапана водяного
фильтра.
Вставьте сливной клапан и при помощи
отвертки с плоским шлицем плотно
затяните его.
Снимите крышку на левой стороне
3
основного блока и переведите
выключатель питания в положение
отключения.
Снимите два сливных
4
клапана водяного фильтра.
Ослабьте сливной клапан водяного
фильтра при помощи отвертки с плоским
шлицем, а затем извлеките его.
(Стр. 24)
Переведите выключатель
7
питания в положение
включения.
Загорается индикатор "Питание".
(Стр. 24)
Установите на место
8
крышку.
(Стр. 25)
Техническое обслуживание
(2)
Нажмите кнопку "Остановка" на передней
стороне пульта дистанционного управления.
Форсунка задвигается.
Вода выходит из форсунки.
Внимание!
Храните запасной распылитель в надежном месте.
●
Сливной клапан водяного фильтра
Откройте запорный клапан.
(Стр. 13)
9
Прочистка засорившегося распылителя
Выньте распылитель и прочистите его с помощью обычной жидкости для
удаления накипи.
Не разбирайте распылитель. (Это может привести к его выходу из строя.)
28 29
Изменение настроек
Список настроек
Автоматические
функции
Функции
очистки
Звуковой сигнал
Прочие настройки
Сохранение индивидуальных настроек
Чтобы изменить настройки,
убедитесь в том, что мигают
все светодиодные индикаторы
на панели управления!
Типы настроек
PRE-MIST
DEODORIZER
AUTO POWER DEODORIZER
*1
Все светодиодные индикаторы на
панели управления мигают.
Доступные настройки
Темный шрифт: Заводские настройки
Настройка того, распылять ли воду в чаше
автоматически
Настройка того, проводить ли автоматическое
устранение неприятных запахов после
размещения на сиденье унитаза
Настройка того, проводить ли автоматическое
устранение неприятных запахов с
увеличенной мощностью после вставания
Настройка того, должен ли раздаваться
звуковой сигнал
Настройка того, использовать ли
блокировку личных настроек
*1
ВКЛ./ВЫКЛ.
ВКЛ./ВЫКЛ.
ВКЛ./ВЫКЛ.
ВКЛ./ВЫКЛ.
ВКЛ./ВЫКЛ.
Как задать
Ссылка на страницу
Стр. 32
Стр. 32
Нажмите и
удерживайте в
течение 10 секунд
или более кнопку
"Остановка".
Невозможно изменить настройки, если не
мигают все светодиодные индикаторы
*1 Если во время настройки в течение 60 секунд не нажата следующая кнопка, индикатор перестает мигать.
Если невозможно завершить настройку, заново выполните последовательность действий с шага 1.
30 31
Справка
Изменение настроек
Функции очистки
1
Нажмите и
удерживайте
кнопку "Остановка",
пока не начнут
мигать все
индикаторы
на пульте
дистанционного
управления.
(приблизительно
10 секунд)
Настройка того, распылять ли
воду в чаше автоматически
PRE-MIST
Настройка того, проводить ли
автоматическое устранение
неприятных запахов после
размещения на сиденье унитаза
DEODORIZER
Настройка того, проводить ли
автоматическое устранение
неприятных запахов с
увеличенной мощностью после
вставания
AUTO POWER
DEODORIZER
Прочие настройки
и
2
Нажмите кнопку
"Проверка
настройки" и кнопку
"Автоматическое
энергосбережение"
одновременно.
2
Нажмите и
удерживайте в
течение 5 секунд
или более кнопку
"Очистка форсунки".
2
Нажмите кнопку
"Температура
сиденья унитаза".
Настройка меняется каждый раз при однократном нажатии кнопки
Настройка того, распылять ли воду в чаше автоматически
Для установки "распылять"
Короткий
сигнал
Настройка меняется каждый раз при
удержании кнопки более 5 секунд.
Настройка того, проводить ли автоматическое устранение неприятных запахов после размещения на сиденье унитаза
Для включения функции
Короткий
сигнал
Настройка меняется каждый раз при однократном нажатии кнопки
Настройка того, проводить ли автоматическое устранение неприятных запахов с увеличенной мощностью после вставания
Для включения функции
Короткий
сигнал
Для установки "не распылять"
Длинный
сигнал
Для отключения функции
Длинный
сигнал
Для отключения функции
Длинный
сигнал
3
Нажмите
кнопку
"Остановка".
<Настройка
завершена>
Кнопка остановка
Кнопка
температура
сиденья унитаза
Кнопка омывание
сзади
Кнопка автоматического
энергосбережения
Кнопка очистки
форсунки
Кнопка проверки
настройки
Все индикаторы
мигают
Кнопка сохранение
индивидуальных
настроек 2
32 33
Настройка того, должен ли
раздаваться звуковой сигнал
Звуковой
сигнал
Настройка того, использовать ли
блокировку личных настроек
*1
Сохранение
индивидуальных
настроек
2
2
*1
При изменении каждой из настроек выбирайте для электронного звука вариант "Подавать звуковой сигнал".
Нажмите кнопку
"Омывание
сзади".
Нажмите и
удерживайте в течение
5 секунд или более
кнопку "Сохранение
индивидуальных
настроек 2".
Настройка меняется каждый раз при однократном нажатии кнопки
Настройка того, должен ли раздаваться звуковой сигнал
Для подачи звукового сигнала
Короткий
сигнал
Настройка меняется каждый раз при
удержании кнопки более 5 секунд.
Настройка того, использовать ли блокировку личных настроек
Для включения функции
Проверяйте по индикатору "Давление воды"
Для отсутствия звукового сигнала
Длинный
сигнал
Для отключения функции
3
Нажмите
кнопку
"Остановка".
<Настройка
завершена>
Справка
Что делать?
Если не течет вода вследствие приостановки ее подачи
Если не работает пульт дистанционного управления
Если не течет вода вследствие приостановки ее подачи
Большое ведро
Промойте водой из ведра.
1
Если уровень воды после
промывания низкий, добавьте воды.
2
•Предотвращает появление запахов.
Внимание!
•Когда подача воды возобновится, обязательно спустите воду. (Для удаления из сливной трубы оставшихся отходов.)
Если не работает пульт дистанционного управления
Если на задней стороне пульта
дистанционного управления мигает
значок, предупреждающий о низком
заряде батареек "
батарейки.
■Замена батареек
", замените
Снимите крышку на левой
стороне основного блока и
1
5
переведите выключатель
питания в положение
отключения.
(Стр. 13)
Снимите пульт
дистанционного управления
2
с держателя.
(Стр. 12)
Снимите крышку и замените
две батарейки АА.
3
•Значок, предупреждающий о низком
заряде батареек, гаснет.
(Стр. 12)
Установите пульт
дистанционного управления
4
6
в держатель.
Внимание!
•При замене батареек может произойти отмена настроек включения и отключения функций, например,
энергосбережения.
Настройте их снова.
34 35
Пора заменить батарейки.
Переведите выключатель
питания в положение
включения.
•Загорается индикатор "Питание".
<Питание>
Установите на место крышку.
(Стр. 25)
Сильно лейте в
центр чаши.
Газета, тряпка и т.п.
(Стр. 13)
Как предотвратить повреждение в результате замерзания
Если существует вероятность падения температуры окружающей среды до 0°C или ниже,
примите необходимые меры для предотвращения замерзания.
Внимание!!
•Когда существует вероятность падения температуры окружающей среды до 0°C или ниже, не используйте
функцию энергосбережения. (Иначе изделие может выйти из строя.)
•Нагрейте ванную комнату или примите необходимые для предотвращения замерзания меры, чтобы
температура окружающей среды не упала ниже 0°C.
Как предотвратить повреждение в результате замерзания
Закройте запорный клапан.
•Подача воды прекращается.
1
ВНИМАНИЕ
Не снимайте сливной клапан
водяного фильтра, пока открыт
запорный клапан.
(Несоблюдение данного требования
может привести к утечке воды.)
Выдвиньте форсунку.
(Сброс давление в водопроводной трубе.)
2
3
Для управления с задней стороны
пульта дистанционного управления
(1)
(2)
Для управления с передней стороны
пульта дистанционного управления
•
Рекомендуется, если пульт дистанционного
управления заблокирован, например для
предотвращения кражи.
(1)
(2)
(3)
Нажмите кнопку "Очистка форсунки".
Нажмите кнопку "Остановка" на передней
стороне пульта дистанционного управления.
•
Форсунка задвигается.
Нажмите и удерживайте кнопку
"Остановка" , пока не начнут мигать все
индикаторы на пульте дистанционного
управления. (приблизительно 10 секунд)
Нажмите и удерживайте в течение 3
секунд или более кнопку "Омывание спереди".
Нажмите кнопку "Остановка".
•
Форсунка задвигается.
Снимите крышку на левой стороне
основного блока и переведите
выключатель питания в положение
отключения.
(Стр. 13)
(Стр. 39)
Снимите два сливных
клапана водяного фильтра.
4
•Ослабьте сливной клапан водяного
фильтра при помощи отвертки с плоским
шлицем, а затем извлеките его.
Сливной клапан водяного
фильтра
Установите на место два сливных
клапана водяного фильтра.
5
•Вставьте сливной клапан и при помощи
отвертки с плоским шлицем плотно
затяните его.
Переведите выключатель питания
6
в положение включения.
•Загорается индикатор "Питание".
(Стр. 13)
Установите на место крышку.
(Стр. 25)
7
Установите температуру сиденья
унитаза на максимальное
8
значение.
•Завершив работу, закройте сиденье
и крышку унитаза для поддержания
температуры.
■Чтобы снова использовать изделие
•Необходимо восстановить подачу воды. (Стр. 37)
(Стр. 18)
Справка
Что делать?
Если Вы длительное время не будете пользоваться унитазом, сливайте воду.
(Вода в бачке может вызвать неисправности или загрязниться и вызвать раздражение кожи или другие
проблемы.)
Длительные периоды неиспользования
Как слить воду Как слить воду (продолжение)
Закройте запорный клапан.
(Стр. 39)
1
•Подача воды прекращается.
ВНИМАНИЕ
Не снимайте сливной клапан
водяного фильтра, пока
открыт запорный клапан.
(Несоблюдение данного требования
может привести к утечке воды.)
Выдвиньте форсунку.
(Сброс давление в водопроводной трубе.)
2
3
Для управления с задней стороны
пульта дистанционного управления
(1)
(2)
Для управления с передней стороны
пульта дистанционного управления
•
Рекомендуется, если пульт дистанционного
управления заблокирован, например для
предотвращения кражи.
(1)
(2)
(3)
Нажмите кнопку "Очистка форсунки".
Нажмите кнопку "Остановка"
на передней стороне пульта
дистанционного управления.
•
Форсунка задвигается.
Нажмите и удерживайте
кнопку "Остановка", пока не начнут
мигать все индикаторы на пульте
дистанционного управления.
(приблизительно 10 секунд)
Нажмите и удерживайте в
течение 3 секунд или более кнопку
"Омывание спереди".
Нажмите кнопку "Остановка".
•
Форсунка задвигается.
Снимите крышку на левой
стороне основного блока и
переведите выключатель
питания в положение
отключения.
(Стр. 13)
Снимите два сливных
клапана водяного фильтра.
4
•Ослабьте сливной клапан водяного
фильтра при помощи отвертки с плоским
шлицем, а затем извлеките его.
Сливной клапан водяного
фильтра
•
Установите на место два
сливных клапана водяного
5
фильтра.
•Вставьте сливной клапан и при помощи
отвертки с плоским шлицем плотно
затяните его.
Установите на место крышку.
(Стр. 25)
6
Извлеките рычаг для слива
воды.
7
•Вода выходит из форсунки.
(приблизительно 20 секунд)
Рычаг для слива воды
■При опасности замерзания воды
•Чтобы предотвратить замерзание, добавьте в воду в чаше антифриз.
(Запрещается смывать антифриз: его необходимо собрать и утилизировать перед использованием
унитаза.)
■Чтобы снова использовать изделие
•Необходимо восстановить подачу воды. (Стр. 37)
Отпустите руку, чтобы рычаг
для слива воды вернулся в
8
исходное положение.
Залив воды
Откройте запорный клапан.
1
•Убедитесь, что вода не вытекает из трубы или основного блока.
Если питание не включено,
Снимите крышку на левой стороне основного блока и переведите
2
выключатель питания в положение включения.
(Стр. 13)
•Загорается индикатор "Питание".
Установите на место крышку.
3
Слейте воду из форсунки.
(1) Надавливая на левую сторону сиденья унитаза,
4
Нажмите кнопку "Омывание сзади", чтобы слить воду из
(2)
форсунки.
•Удерживайте воду бумажным стаканчиком или другую емкостью.
(3)
Нажмите кнопку "Остановка".
■Если оставшаяся вода замерзла и вода не выходит
•Нагрейте ванную комнату, а также согрейте водопроводный шланг и запорный клапан при
помощи ткани, смоченной в теплой воде.
(Стр. 13)
(Стр. 25)
Бумажный
стаканчик
Мягкая смоченная в воде
салфетка
(для предотвращения
образования царапин)
Справка
36 37
Что делать?
Снятие инструкции по эксплуатации
Поиск и устранение неисправностей
Чтобы снять, выполните приведенную ниже процедуру.
Как снять инструкцию по эксплуатации
Снимите крышку на левой стороне основного блока и переведите
1
выключатель питания в положение отключения.
Снимите пульт дистанционного управления с держателя.
2
(Стр. 12)
Снимите держатель и
3
инструкцию по эксплуатации.
Привинтите держатель на стену.
4
Крестообразная
отвертка
(Стр. 13)
Винт
Держатель Инструкция по
эксплуатации
Сначала попытайтесь выполнить действия, описанные
на страницах 39– 42.
Если проблема не устраняется, проконсультируйтесь
со специалистом по установке, продавцом или с
клиентской службой TOTO (контактная информация
приведена на задней стороне обложки).
Проверьте в первую очередь
Включен ли выключатель на распределительной
■
Горит ли индикатор
питания?
Горит ли индикатор
энергосбережения?
панели?
➞
Проверьте, не произошло ли прекращение подачи электроэнергии и не
переведен ли выключатель в положение отключено.
Не переведен ли выключатель питания в положение
■
отключения?
➞
Переведите его в положение включения. (Стр. 13, шаг 2-
Не отключено ли питание кнопкой "ВКЛ./ВЫКЛ. питания"?
■
➞
Включите его с помощью пульта дистанционного управления. (Стр. 13, шаг 2-
Пока горит этот светодиодный индикатор, изделие
■
работает в режиме энергосбережения
температура сиденья унитаза может быть ниже или
нагреватель может быть отключен.
ВНИМАНИЕ
В случае утечки воды закройте
запорный клапан.
2)
2)
(стр. 20), поэтому
Не мигает ли индикатор
Установите пульт дистанционного управления в держатель.
5
Переведите выключатель питания в положение включения.
6
•Загорается индикатор "Питание".
Установите на место крышку.
7
Чтобы установить инструкцию по эксплуатации на место, выполните приведенную
■
выше процедуру.
(Установите инструкцию по эксплуатации на шаге
(Стр. 25)
4
.)
(Стр. 13)
Работает ли пульт
дистанционного
управления ?
■
" на задней стороне
"
пульта дистанционного
управления?
➞
Замените батарейки. (Стр. 34)
Не заблокирован ли
■
передатчик или приемник
пульта дистанционного
управления?
➞
Удалите препятствия, загрязнение,
капли воды и любые другие помехи.
Передатчик
пульта
дистанционного
управления
Приемник пульта
дистанционного
управления
Пульт дистанционного
управления работает на
батарейках.
38 39
Справка
Поиск и устранение неисправностей
Омывание сзади, Омывание спереди и Форсунка
Проблема Проверьте
●
При низкой температуре форсунка выходит только через некоторое время
после нажатия кнопки на пульте дистанционного управления, потому что
сначала необходимо, чтобы нагрелась вода.
●
Вы сидите на унитазе непрерывно 2 часа или более? (В таком случае
изделие отключается в целях безопасности.)
➞
Встаньте с сиденья, а затем сядьте снова.
●
Если сильно падает давление подачи воды, например, если вода
используется в другом месте или в случае сбоя водоснабжения, эта
функция отключается из соображений безопасности.
➞
Форсунка (или вода
для омывания) не
выходит
Форсунка
выдвигается, но
вода для омывания
не выходит/Низкое
давление воды для
омывания
Вода для омывания
холодная
Остановки во время
использования
Вода выходит из
форсунки неожиданно
Переведите выключатель питания в положение отключения и подождите
приблизительно 10 секунд, прежде чем снова перевести его в положение включения.
Если тот же символ появляется снова. ➞ Возможно, возникла
неисправность. Проконсультируйтесь с клиентской службой TOTO
(контактная информация приведена на задней стороне обложки).
●
Включатель сиденья не включится, если Вы будете сидеть на сиденье
неправильно.
➞
Полностью сядьте на сиденье унитаза.
●
Пользуетесь ли Вы покрытием для сиденья унитаза,
покрытием для крышки унитаза или сиденьем для детей?
➞
Снимите любые покрытия. В случае использования
сиденья для детей или мягкого высокого сиденья,
снимайте их после каждого использования.
●
Не произошло ли сбоя в системе водоснабжения?
➞
Нажмите на пульте дистанционного управления кнопку "Остановка"
и дождитесь, пока восстановится подача воды.
●
Не закрыт ли запорный клапан?
➞
Полностью откройте запорный клапан.
●
Засорилась форсунка или фильтр?
➞
Прочистите распылитель, сливной клапан водяного фильтра или пробку
для слива воды.
●
Не установлено ли давление воды на низкий уровень?
●
Не установлен ли режим нагрева теплой воды в положение отключения
или низкий температурный режим?
●
Если температура подаваемой воды или температура в ванной комнате
низкая, температура воды может быть низкой в начале распрыскивании.
●
"Омывание сзади", "Мягкое омывание сзади" и "Омывание спереди"
автоматически прекращаются через 5 минут непрерывного использования.
Затем приблизительно в течение 60 секунд, пока нагревается вода, на дисплее основного
блока мигает индикатор питания (зеленый) и индикатор энергосбережения (зеленый).
➞
Дождитесь, пока индикаторы на дисплее основного блока перестанут
мигать, после чего снова нажмите эту кнопку.
●
Возникают ли проблемы с выключателем сиденья?
➞
Полностью сядьте на сиденье унитаза. Если Вы привстанете с сиденья
или сядете на него спереди, выключатель сиденья может временно
прекратить обнаружение Вашего присутствия.
●
Вода выходит из зоны вокруг форсунки в течение нескольких секунд после
того, как распыление воды в чаше (PRE-MIST) завершилось и Вы встали с
сиденья унитаза.
Крышки
Ссылка на
страницу
-
-
13
9
9
-
13
28,29
14
18
-
-
9
-
Проблема Проверьте
Сиденье унитаза
холодное
Проблема Проверьте
Не загорается
индикатор
энергосбережения
Не работает
функция
энергосбережения
по таймеру
Не работает функция
автоматического
энергосбережения+
или автоматического
энергосбережения
Сиденье и крышка унитаза
●
Не установлен ли режим нагрева сиденья унитаза в положение отключено
или низкий температурный режим?
●
Активирован режим энергосбережения?
Когда включена функция энергосбережения, на главном дисплее горит
индикатор "Энергосбережение", а индикатор "Питание" не горит.
Когда Вы садитесь на сиденье, нагреватель сиденья унитаза временно
включается, и сиденье нагревается приблизительно за 15 минут.
➞
Можно отключить, если включена функция энергосбережения.
●
Вы сидите долго?
Приблизительно через 20 минут сидения температура начинает снижаться,
а примерно через 1 час нагреватель сиденья унитаза выключается.
➞
Встаньте с сиденья, а затем сядьте снова.
●
Включатель сиденья не включится, если Вы будете сидеть на сиденье
неправильно.
➞
Полностью сядьте на сиденье унитаза.
●
Установлено ли покрытие для сиденья или крышки унитаза?
➞
Снимите любые покрытия.
Энергосбережение
●
Не переводился ли выключатель питания в положение отключения либо
не прекращалась ли подача электроэнергии?
Индикатор "Энергосбережение" на главном дисплее может не гореть при
включении питания, даже если функция энергосбережения включена.
(Он включается в течение приблизительно 24 часов, поскольку
настройка сохраняется.)
●
Не менялись ли батарейки пульта дистанционного управления?
При замене батареек может произойти отмена функции
"Энергосбережение по таймеру".
➞
Установите функцию энергосбережения по таймеру снова в то время,
когда она должна запускаться.
●
Поскольку данной функции необходимо несколько дней для изучения
условий использования изделия, прежде чем будет запущен режим
энергосбережения, экономия электроэнергии может быть незначительной
в зависимости от частоты использования.
➞
Проверьте настройку энергосбережения.
Ссылка на
страницу
18
20
22
-
9
9
Ссылка на
страницу
-
22
20
40 41
Справка
Поиск и устранение неисправностей
Технические характеристики
DEODORIZER
Проблема Проверьте
●
Отключена ли функция устранения неприятных запахов?
➞
Включить.
●
По-видимому
DEODORIZER не
работает
Исходит странный
запах
Не работает функция
AUTO POWER
DEODORIZER
Даже после занятия сидячего положения Вы не слышите каких-либо
рабочих звуков изделия.
➞
Полностью сядьте на сиденье унитаза.
Если Вы слышите звук работы системы устранения неприятных запахов,
но неприятные запахи не устраняются.
➞
Очистите фильтр системы устранения неприятных запахов.
●
Вы пользуетесь отдельно купленным дезодорантом или освежителем воздуха?
Это может снизить эффективность системы устранения неприятных
запахов изделия или привести к появлению странных запахов.
➞
Уберите дезодорант или освежитель воздуха.
●
Не отключена ли функция "AUTO POWER DEODORIZER"?
➞
Включить.
●
Она запускается приблизительно через 10 секунд после вставания с
сиденья унитаза.
Прочее
Проблема Проверьте
●
Вода вытекает из
сантехнических
соединений
Основной блок
неустойчивый
Из основного блока
раздается звук
Сидя на сиденье унитаза,
можно почувствовать
движение воздуха в
чаше унитаза
Если гайки соединений ослабли, плотно затяните их при помощи такого
инструмента, как разводной гаечный ключ.
➞
Если утечка воды не прекращается, закройте запорный клапан
и проконсультируйтесь с клиентской службой TOTO (контактная
информация приведена на задней стороне обложки).
●
Между опорой сиденья унитаза и чашей имеется зазор для активации
выключателя сиденья. Когда Вы садитесь на сиденье, оно слегка
проседает и активирует выключатель сиденья.
При размещении на сиденье унитаза.
●
Вы можете слышать звук нагревающейся воды.
●
Когда включена функция PRE-MIST, может быть слышен звук подготовки к
предварительному распылению воды в чашу или звук распыления воды.
➞
Их можно отключить.
Когда сиденье унитаза занято
●
Если функция очистки работает надлежащим образом, с интервалом в
несколько секунд слышен рабочий звук.
При отдалении от чаши после использования
●
Когда включена функция "AUTO POWER DEODORIZER", во время ее работы
издаются звуки работы системы устранения неприятных запахов на увеличенной
мощности в течение 60 секунд после вставания с сиденья унитаза.
➞
Их можно отключить.
●
Вы можете слышать звук слива оставшейся воды.
●
Вы можете слышать звук работающего вентилятора устройства.
(Приблизительно 30 минут)
●
В чаше унитаза распыляется вода для предотвращения налипания грязи,
когда посетитель сидит на сиденье унитаза. Во время распыления воды
можно почувствовать движение воздуха.
➞
Их можно отключить.
Ссылка на
страницу
32
9
27
-
32
-
Ссылка на
страницу
-
9
16
32
-
32
-
-
16
32
Номинальное напряжение питания 220 – 240 В переменного тока, 50 Гц
Номинальная потребляемая мощность 843 – 853 Вт 849 – 860 Вт
Максимальная потребляемая мощность
Тип водонагревателя Проточный
Длина шнура питания 0,9 м
Уровень защиты от воды IPX4
Омывание
Подогретое
сиденье
DEODORIZER
Давление подачи воды
Температура подаваемой воды 0 - 35°C
Рабочая температура окружающей среды 0 - 40°C
Размеры Ш 386 мм × Г 579 мм × В 146 мм
Вес Ок. 7 kg
Пункт TCF794CG TCF796CG
1437 – 1451 Вт
<При температуре подаваемой
Омывание сзади Ок. 0,27 – 0,43 л/мин. <при давлении воды 0,20 МПа>
Объем
омывания
Температура воды Диапазон регулировки температуры: ВЫКЛ., ок. 35 – 40°C
Мощность нагревателя 1200 - 1428 Вт
Предохранительное устройство Термопредохранитель
Устройство предотвращения
обратного потока
Температура поверхности
Мощность нагревателя 55 – 65 Вт 61 – 72 Вт
Предохранительное устройство Термопредохранитель
Метод 02-дезодорирования
Расход воздуха
Потребляемая мощность Нормальный режим: ок. 1,7 Вт, мощный режим: ок. 5,3 Вт
Мягкое омывание
сзади
Омывание
спереди
Минимальное требуемое давление воды : 0,1 МПа <динамическое>,
Максимальное требуемое давление воды : 1,0 МПа <статическое>
воды 0°C>
Ок. 0,27 – 0,43 л/мин. <при
Ок. 0,29 – 0,43 л/мин. <при давлении воды 0,20 МПа>
Воздушный зазор (согласно EN1717), вакуумный клапан
Диапазон регулировки температуры: ВЫКЛ., ок. 28 – 36°C
(автоматическое энергосбережение: ок. 26°C,
автоматическое энергосбережение+: ВЫКЛ.)
Нормальный режим: ок. 0,09 м
мощный режим: ок. 0,16 м
давлении воды 0,20 МПа>
1444 – 1459 Вт
<При температуре подаваемой
воды 0°C>
3
/мин,
3
/мин
42 43
Справка
Указания по технике безопасности
Гарантия
ГАРАНТИЯ ПРОИЗВОДИТЕЛЯ
1. Гарантия TOTO
2. Гарантия
3. Предварительные условия для активации гарантии
Компания TOTO предоставляет гарантию на то, что в выпускаемых ею товарах отсутствуют дефекты изготовления
при нормальной эксплуатации и обслуживании в течение двух лет с даты покупки. Настоящая гарантия применима
только к конечному потребителю.
«Конечным потребителем» согласно настоящей гарантии является любое физическое лицо, приобретающее
товар исключительно для личных, семейных, домашних и
предпринимательской деятельности.
Настоящая гарантия не затрагивает договорные или законные права конечного потребителя при сделках с
продавцом, а также законные права конечного потребителя в отношениях с производителем товара.
Выполненные с разрешения компании TOTO ремонтные работы или любая замена компонентов товара не означает
продления гарантийного срока на
Компания TOTO предоставляет гарантию на то, что в товарах производства TOTO отсутствуют дефекты
изготовления. Определение того, является ли товар неисправным, основывается на уровне технологии на момент
изготовления.
Обязательства компании TOTO согласно настоящей гарантии ограничиваются на усмотрение компании TOTO
выполнением ремонта или заменой товара или
при условии, что такие товары были установлены и использовались в соответствии с инструкциями по эксплуатации,
выпущенными совместно с товаром, и в соответствии со всеми действующими правилами производства работ
по монтажу. Компания TOTO оставляет за собой право проводить такого рода экспертизу, которую она сочтет
необходимой для
конечного пользователя стоимость ремонта и замены компонентов товара, использованных во время ремонтных
работ, проводимых в пределах гарантийного срока, или замены самих товаров в рамках гарантии.
Для удовлетворения гарантийного требования компании TOTO необходимо предъявить документ, подтверждающий
покупку товара, например
и адрес продавца. Компания TOTO может запросить у конечного потребителя фотографии повреждений и/или
тип подключения к сети энергоснабжения или системе водоснабжения с водой, пригодной для хозяйственного
использования. Если компания TOTO запрашивает такого рода фотографии, то их также
чтобы обеспечить действительность гарантии. Претензия, основанная на этой гарантии, не требует доказательств
того, что товары, в отношении которых было заявлено наличие дефекта, были установлены и эксплуатировались
надлежащим образом и в соответствии с инструкциями, которые были включены компанией TOTO в комплект
поставки товара, кроме того, были соблюдены все соответствующие законы и
Если конечный потребитель заявляет о неисправности приобретенного товара в случае приобретения данного
товара у монтажной организации, то конечный потребитель обязан связаться с упомянутой монтажной организацией.
Во всех других случаях конечный потребитель может связаться с продавцом, у которого был приобретен товар,
или с сервисным центром, уполномоченным компанией TOTO, или
Уведомление о наличии дефектов должно быть представлено в течение допустимого короткого периода после
обнаружения дефекта и не позднее, чем до истечения гарантийного срока.
установления причины возникновения неисправности. Компания TOTO не будет взимать с
товар, а также не может привести к возобновлению гарантийного периода.
его компонентов, которые признаны неисправными компанией TOTO,
, в виде копии, в котором будет указана дата покупки, номер документа, а также имя
иных нужд, не связанных с осуществлением
необходимо предоставить,
прочие правовые положения.
обратиться непосредственно в компанию TOTO.
44 45
Справка
Гарантия (продолжение) Гарантия (продолжение)
4. Исключения из гарантии
Настоящая гарантия не применяется в следующих случаях:
a ) если повреждение или разрушение произошли в результате пожара, землетрясения, наводнения, бури или при
других форс-мажорных обстоятельствах, в случае повреждений в результате выброса газа (сероводорода), а
также, вызванные солью или в результате высокого напряжения;
b ) если повреждение или разрушение произошли в
условиям эксплуатации или установленным требованиям, предъявляемым к профессиональной установке;
при несоответствующей, неправильной или ненадлежащей эксплуатации или несоблюдении условий,
предъявляемых компанией TOTO к эксплуатации, или приведенных на этикетках на товаре, а также при
ненадлежащем обслуживании товара вопреки условиям эксплуатации;
c ) если повреждение или разрушение произошли в результате внесения
товара;
d ) если повреждение или разрушение произошли в результате отложения осадка или попадания инородных частиц
в систему водоснабжения;
e ) если повреждение или разрушение произошли в результате низкого качества воды в регионе, в котором
используется товар;
f ) если повреждение или разрушение произошли в результате перестановки после монтажа товара по
вредоносных условий окружающей среды;
g ) если повреждение или разрушение произошли в результате обстоятельств, которые не связаны с самим
товаром, например, в результате вмешательства в конструкцию здания;
h ) если повреждение или разрушение произошли в результате урона, нанесенного животными или насекомыми, к
примеру, мышами или останками мертвых животных или насекомых;
i ) если повреждение
j ) если повреждение или разрушение произошли в результате несоответствующего энергообеспечения, которое
с точки зрения напряжения, частоты или условий использования плавких предохранителей не соответствует
нормативным требованиям, предъявляемым к электропитанию в бытовых условиях, или при наличии
электромагнитных волн, источником которых не является сам товар, например, от
периферийных устройств;
k ) если повреждение или разрушение произошли в результате установки товара в движущихся транспортных
средствах, например, в автомобилях или на кораблях;
l ) если повреждение или разрушение произошли в результате использования аккумуляторов и т. п.;
m ) если повреждение или разрушение произошли в результате износа компонентов, подлежащих регулярному
обслуживанию (
n ) если во время проведения ремонтных работ или работ по обслуживанию товара были использованы запчасти,
которые не являются оригинальными запчастями компании TOTO;
o ) если неисправность была вызвана транспортировкой или установкой товара;
p ) если товар является демонстрационной моделью или образцом / товаром, который ранее использовался в
качестве демонстрационной модели или
q ) в случае неисправности расходных материалов (например, фильтров, фильтрующих элементов или
аккумуляторов) или материалов, которые подвержены естественному износу (например, уплотнений или
шлангов);
r ) если дефект вызван поломкой хрупких компонентов (например, окошка датчика или мелких клапанов);
s ) если дефект связан с умышленным повреждением или повреждением вследствие грубой халатности конечного
пользователя или третьей
В каждой конкретной ситуации компания TOTO будет проводить проверку того является ли заявленный конечным
потребителем случай гарантийным. Если компания TOTO считает заявленное требование обоснованным и по этой
причине проводит проверку поврежденного товара, вследствие чего становится ясно, что товар не был неисправен
или неисправность не относится к гарантийному случаю, то компания TOTO оставляет за
конечному потребителю счет, покрывающий затраты, возникшие в результате визита представителей компании
TOTO, или представителей компании, уполномоченной компанией TOTO, для предоставления услуг. Если компанией
ТОТО будет устранена неисправность, которая не относится к гарантийному случаю, то компания ТОТО выставит
счет конечному потребителю за фактические расходы (материалы, работу и визит).
Если конечный
потребитель должен установить предполагаемую обоснованность своего требования, в таком случае компания TOTO
рассмотрит указанные требования.
или разрушение произошли в результате замораживания товара;
например, фильтр дезодоратора, водосливная пробка);
стороны.
потребитель считает, что у него есть дополнительные требования по другим гарантиям, то конечный
результате установки, которая не соответствовала
изменений, демонтажа или уничтожения
причине
линий электропередач и
образца;
собой право предъявить
5. Географическая область действия гарантии
Настоящая гарантия действительна в России, в других странах ЕАЭС и в Украине. Если товар установлен в регионе,
в котором
потребитель должен предложить кандидатуру монтажной организации, которая удовлетворяет аналогичным
требованиям качества.
6. Действующее законодательство
Настоящая гарантия регулируется законодательством Российской Федерации. Настоящая гарантия не ущемляет
законные права конечного потребителя, предоставленные ему законодательством страны, в которой была
совершена покупка, и такие
НАСТОЯЩАЯ ПИСЬМЕННАЯ ГАРАНТИЯ ЯВЛЯЕТСЯ ЕДИНСТВЕННОЙ ГАРАНТИЕЙ, ПРЕДОСТАВЛЕННОЙ КОМПАНИЕЙ
TOTO.
СОГЛАСНО НАСТОЯЩЕЙ ГАРАНТИИ РЕМОНТНЫЕ РАБОТЫ ИЛИ ЗАМЕНА ЯВЛЯЮТСЯ ЕДИНСТВЕННЫМИ МЕРАМИ
УСТРАНЕНИЯ ДЕФЕКТОВ, КОТОРЫЕ ПРЕДОСТАВЛЯЮТСЯ КОНЕЧНОМУ ПОТРЕБИТЕЛЮ.
КОМПАНИЯ TOTO НЕ НЕСЕТ ОТВЕТСТВЕННОСТЬ ЗА УТРАТУ ВОЗМОЖНОСТИ ЭКСПЛУАТАЦИИ ТОВАРА, А ТАКЖЕ
ЗА ПРОЧИЕ СЛУЧАЙНЫЕ, ФАКТИЧЕСКИЕ ИЛИ КОСВЕННЫЕ ПОВРЕЖДЕНИЯ ИЛИ РАСХОДЫ, ПОНЕСЕННЫЕ
ПОКУПАТЕЛЕМ, А ТАКЖЕ ЗА ТРУДОВЫЕ ИЛИ
ИЛИ ЗАТРАТЫ НА РЕМОНТ, ВЫПОЛНЕННЫЙ ДРУГИМИ ОРГАНИЗАЦИЯМИ, ИЛИ ЗА ЛЮБЫЕ ПРОЧИЕ РАСХОДЫ,
КОТОРЫЕ НЕ ПРИВЕДЕНЫ ВЫШЕ.
TOTO LTD.
2-1-1 Nakashima, Kokurakita, Kitakyushu, Fukuoka 802-8601 JAPAN
https://jp.toto.com
Представительство ТОТО Лтд.
119034, г. Москва, Пожарский пер., д.15, этаж 3
Тел.: +7 495 114-5697 http://www.ru.toto.com
компания TOTO не имеет партнера, который мог бы проверить является ли случай гарантийным, конечный
права остаются в силе.
ПРОЧИЕ РАСХОДЫ, СВЯЗАННЫЕ С УСТАНОВКОЙ ИЛИ ДЕМОНТАЖОМ,
Важная информация для пользователей
Если Вы хотите утилизировать данное изделие, не выбрасывайте его вместе с обычными бытовыми отходами. Существует отдельная система сбора использованных электронных изделий согласно законодательству, которое требует надлежащей обработки, повторного использования и переработки таких изделий.
В некоторых странах можно бесплатно сдавать свои использованные электронные изделия в специальные пункты
сбора или розничным торговцам (в случае покупки нового подобного изделия).
По вопросам правильного способа утилизации таких изделий следует обращаться к местным властям.
Тем самым Вы обеспечите необходимую обработку, повторное использование и переработку утилизируемого изделия, что позволит предотвратить
дей.
Выбрасывайте только разряженные батарейки. Их нельзя выбрасывать вместе с бытовым мусором, а нужно сдавать
в пункты сбора или розничным торговцам.
потенциальное отрицательное воздействие на окружающую среду и здоровье лю-
Справка
46 47
Loading...
