Toto TB100DFCP User Manual

Installation and Owner’s Manual

Manual de Instrucciones y del Propietario

Manuel D’Installation et D’Utilisation

Double-Handle Freestanding Tub Filler
Llenado de la Bañera Independiente de Doble Manija
Remplisseur de Baignoire à Poignée Double Intégrable

TB100DF

Warranty Registration and Inquiry
For product warranty registration, TOTO U.S.A. Inc. recommends online warranty registration. Please visit
our web site http://www.totousa.com. If you have questions regarding warranty policy or coverage, please con­tact TOTO U.S.A. Inc., Customer Service Department, 1155 Southern Road, Morrow, GA 30260
[phone] or [phone] when calling from outside of U.S.A.

TABLE OF CONTENTS

Thanks for Choosing TOTO®! ...........................................................................................2

Care and Cleaning .............................................................................................................. 2

Before Installation ............................................................................................................... 2

Tools You Will Need ...........................................................................................................2

Included Parts ..................................................................................................................... 3

ENGLISH

Warnings..............................................................................................................................3

Installation Procedure .....................................................................................................4-5

Warranty .............................................................................................................................. 6

Rough-In ...........................................................................................................................17

Spare Parts ....................................................................................................................... 18

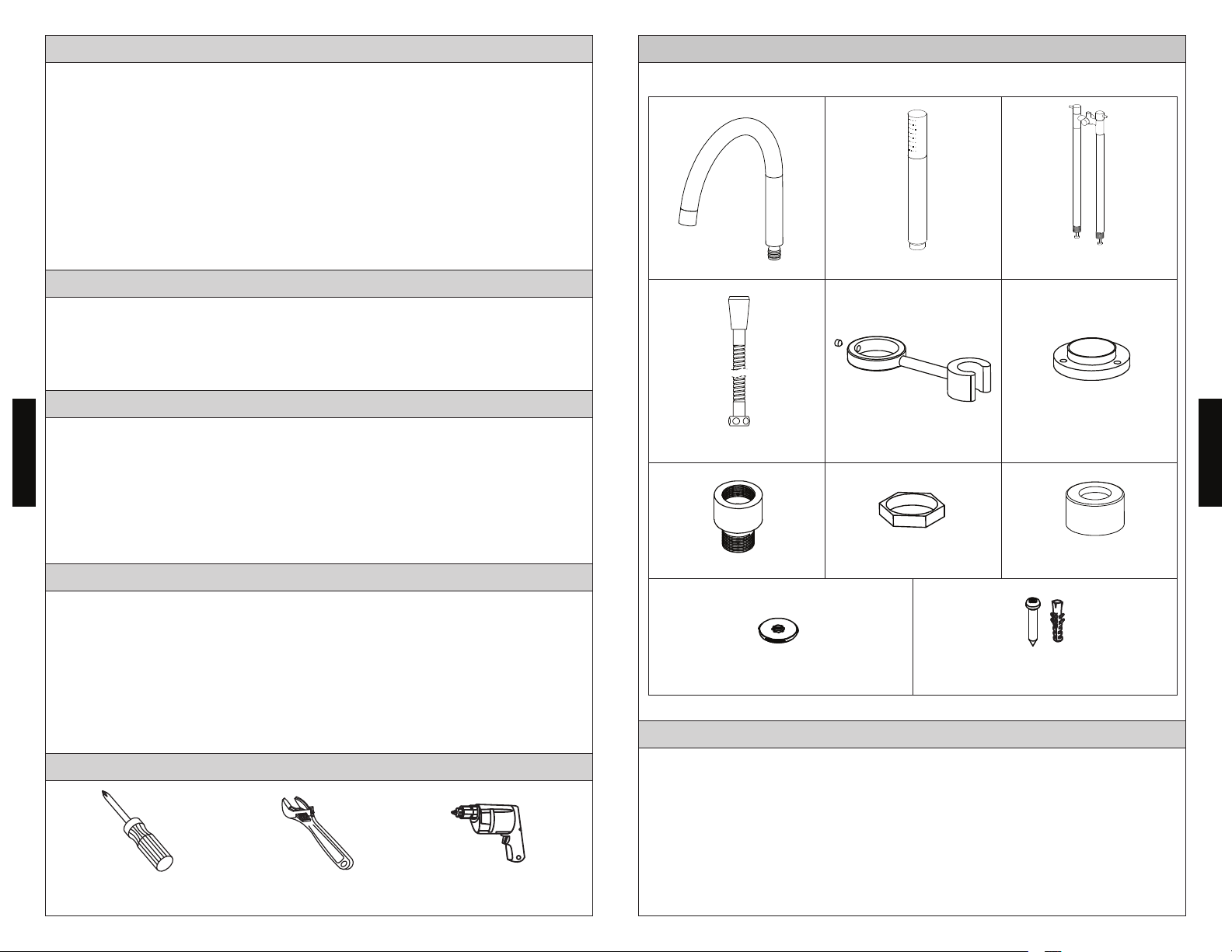

INCLUDED PARTS

Check to make sure you have all the pieces shown below:

ENGLISH

THANKS FOR CHOOSING TOTO!

The mission of TOTO is to provide the world with healthy, hygienic and more
comfortable lifestyles. We design every product with the balance of form and function
as a guiding principle. Congratulations on your choice.

CARE & CLEANING

Your new tub filler is designed for years of trouble-free performance. Keep it looking
new by cleaning it periodically with mild soap, rinsing thoroughly with warm water
and drying with a clean, soft cloth. Do not use abrasive cleaners, steel wool or harsh
chemicals, as these will dull the finish. Failure to follow these instructions may void
your warranty.

BEFORE INSTALLATION

 Observe all local plumbing codes.
 Make sure the water supply is shut off.
 Read these instructions carefully to ensure proper installation.
 TOTO reserves the right to update the design of the product without previous

warning.

 The floor surface must be completed and leveled before installing the tub filler.

Spout

Handshower Hose

Vacuum Breaker

Regulator

Handshower

Handshower Bracket

with Set Screw

Lock Nuts (2 pieces)

Tub Filler Assembly

Mounting Bracket

(2 pieces)

Escutcheon

(2 pieces)

Self-Tapping Screws with

Anchors (6 pieces each)

Phillips Screwdriver

TOOLS YOU WILL NEED

Adjustable Wrench Drill

2

WARNINGS

For safe operation of the valve, please observe the following:

 Recommended Operating pressure:

 Minimum Pressure……..20 psi (0.14 MPa), dynamic
 Maximum Pressure…….80 psi (0.55 MPa), static

 Do not solder the connections directly to the valve as damage to the internal

components may occur.

 Do not use the product at an ambient temperature below 32°F (0°C).

3

INSTALLATION PROCEDURE

Installation Procedure (continued)

1) Install the hot and cold water supply
nipples (1/2" NPT male, not sup­plied) according to the provided
diagram.

ENGLISH

IM PORTANT: Correct positioning of

the supply lines is critical to ensure
proper installation.

Thoroughly flush all supply lines

and shut off the water supply before
proceeding with installation.

2) Loosen the set screw on the hand­shower bracket and slide it up the leg
of the tub filler assembly, followed by
the escutcheons.

Loosely tighten the set screw to hold

the handshower in place during the
rest of the assembly.

3) Thread a locknut onto each leg of the tub
filler assembly until it stops, followed by a
mounting bracket.

Connect the hot (red) and cold (blue) tub

filler hoses to the correct water supply
nipples.

Thread the mounting brackets up or down

the filler legs as needed, until the tub filler
assembly is level.

Hot

Supply

3/8”-9/16”

(10-15 mm)

Escutcheon

Tub Filler
Assembly

Lock Nut

Mounting

Bracket

5-7/8" (150 mm)

Tub

1/2" NPT Nipple

Floor

Surface

Cold

Supply

Handshower

Bracket

4) Secure the mounting brackets to the
floor with the included self-tapping
screws, using the provided screw
anchors if necessary.

Tighten the locknuts against the

mounting brackets, then lower the
escutcheons over them.

5) Loosen the set screw on the top outlet
of the tub filler, push the spout firmly
into the outlet, and tighten the set
screw to secure it.

6) Tighten the vacuum breaker onto the
tub filler diverter.

Install the regulator inside the short

nut on the handshower hose, with the
small o-ring facing upwards (see the
illustration to the right), and tighten
the handshower hose onto the vacuum
breaker.

Connect the handshower to the free

end of the handshower hose.

Regulator

Vacuum Breaker

Spout

Set Screw

Handshower

Hose

ENGLISH

4

Tub Filler

Hoses

Hot

Supply

Tub

Cold

Supply

7) Turn on water supply and check all connections for leaks. Test the tub filler and the
handshower for proper operation.

If the temperature control operates with the cold and hot switched, verify that the

supply hoses are connected to the proper supply lines.

5

WARRANTY

ÍNDICE

1. TOTO® warrants its residential faucets and bathroom accessories (“Product) to be free from defects in
materials and workmanship during normal use when properly installed and serviced, for the lifetime of
the Product from date of purchase. This limited warranty is extended only to the ORIGINAL PURCHASER
of the Product and is not transferable to any third party, including but not limited to any subsequent

ENGLISH

purchaser or owner of the Product. This warranty applies only to TOTO Product purchased and installed
in North, Central and South America.

2. TOTO’s obligations under this warranty are limited to repair, replacement or other appropriate
adjustment, at TOTO’s option, of the Product or parts found to be defective in normal use, provided that
such Product was properly installed, used and serviced in accordance with instructions. TOTO reserves
the right to make such inspections as may be necessary in order to determine the cause of the defect.
TOTO will not charge for labor or parts in connection with warranty repairs or replacements. TOTO is not
responsible for the cost of removal, return and/or reinstallation of the Product.

3. This warranty does not apply to the following items:

a. Damage or loss sustained in a natural calamity such as fire, earthquake, flood, thunder, electrical

storm, etc.

b. Damage or loss resulting from any accident, unreasonable use, misuse, abuse, negligence, or

improper care, cleaning, or maintenance of the Product.
c. Damage or loss resulting from sediments or foreign matter contained in a water system.
d. Damage or loss resulting from improper installation or from installation of the Product in a harsh

and/or hazardous environment, or improper removal, repair or modification of the Product.
e. Damage or loss resulting from electrical surges or lightning strikes or other acts which are not the

fault of TOTO or which the Product is not specified to tolerate.
f. Damage or loss resulting from normal and customary wear and tear, such as gloss reduction,

scratching or fading over time due to use, cleaning practices or water or atmospheric conditions,

including but not limited to, the use of bleach, alkali, acid cleaners, dry (powder) cleaners or any

other abrasive cleaners or the use of metal or nylon scrubbers.

4. In order for this limited warranty to be valid, proof of purchase is required. TOTO encourages warranty

registration upon purchase to create a record of Product ownership at http://www.totousa.com. Product
registration is completely voluntary and failure to register will not diminish your limited warranty rights.

5. If the Product is used commercially or is installed outside of North, Central or South America, TOTO

warrants the Product to be free from defects in materials and workmanship during normal use for one (1)
year from the date of installation of the Product, and all other terms of this warranty shall be applicable
except the duration of the warranty.

6. THIS WARRANTY GIVES YOU SPECIFIC LEGAL RIGHTS. YOU MAY HAVE OTHER RIGHTS WHICH VARY

FROM STATE TO STATE, PROVINCE TO PROVINCE OR COUNTRY TO COUNTRY.

7. To obtain warranty repair service under this warranty, you must take the Product or deliver it prepaid to

a TOTO service facility together with proof of purchase (original sales receipt) and a letter stating the
problem, or contact a TOTO distributor or products service contractor, or write directly to TOTO U.S.A.,
INC., 1155 Southern Road, Morrow, GA 30260 [phone] or [phone], if outside the U.S.A. If,
because of the size of the Product or nature of the defect, the Product cannot be returned to TOTO,
receipt by TOTO of written notice of the defect together with proof of purchase (original sales receipt)
shall constitute delivery. In such case, TOTO may choose to repair the Product at the purchaser’s location
or pay to transport the Product to a service facility.

THIS WRITTEN WARRANTY IS THE ONLY WARRANTY MADE BY TOTO. REPAIR, REPLACEMENT OR OTHER
APPROPRIATE ADJUSTMENT AS PROVIDED UNDER THIS WARRANTY SHALL BE THE EXCLUSIVE REMEDY
AVAILABLE TO THE ORIGINAL PURCHASER. TOTO SHALL NOT BE RESPONSIBLE FOR LOSS OF THE PRODUCT
OR FOR OTHER INCIDENTAL, SPECIAL OR CONSEQUENTIAL DAMAGES OR EXPENSES INCURRED BY THE
ORIGINAL PURCHASER, OR FOR LABOR OR OTHER COSTS DUE TO INSTALLATION OR REMOVAL, OR COSTS
OF REPAIRS BY OTHERS, OR FOR ANY OTHER EXPENSE NOT SPECIFICALLY STATED ABOVE. IN NO EVENT
WILL TOTO’S RESPONSIBILITY EXCEED THE PURCHASE PRICE OF THE PRODUCT. EXCEPT TO THE EXTENT
PROHIBITED BY APPLICABLE LAW, ANY IMPLIED WARRANTIES, INCLUDING THAT OF MERCHANTABILITY OR
FITNESS FOR USE OR FOR A PARTICULAR PURPOSE, ARE EXPRESSLY DISCLAIMED. SOME STATES DO NOT
ALLOW LIMITATIONS ON HOW LONG AN IMPLIED WARRANTY LASTS, OR THE EXCLUSION OR LIMITATION
OF INCIDENTAL OR CONSEQUENTIAL DAMAGES, SO THE ABOVE LIMITATION AND EXCLUSION MAY NOT
APPLY TO YOU.

¡Gracias Por Elegir TOTO®! ............................................................................................... 7

Cuidado y Limpieza ............................................................................................................ 7

Antes de la Instalación ....................................................................................................... 7

Herramientas Que Necisita ............................................................................................... 7

Incluía Partes ....................................................................................................................... 8

Advertencias ....................................................................................................................... 8

Procedimiento de Instalación ....................................................................................... 9-10

Garantía ............................................................................................................................. 11

Dimensiones Preliminares ................................................................................................ 17

Piezas de Repuesto .......................................................................................................... 18

¡GRACIAS POR ELEGIR TOTO!

La misión de TOTO es dar al mundo estilos de vida más saludables, higiénicos y
cómodos. Diseñamos cada producto guiándonos por el principio del equilibrio entre
forma y función. Felicitaciones por su elección.

CUIDADO Y LIMPIEZA

Su nueva llenado de la bañera está diseñada para años de funcionamiento sin prob­lemas. Manténgala luciendo como nueva mediante una limpieza periódica con jabón
suave, enjuague minuciosamente con agua tibia y séquela con un paño limpio y
suave. No use limpiadores abrasivos, lana de acero ni productos químicos fuertes ya
que éstos opacarán el acabado. El no cumplir con estas instrucciones podría anular
su garantía.

ANTES DE LA INSTALACIÓN

 Cumpla con todos los códigos locales de plomería.
 Asegúrese de que el suministro de agua esté cerrado.
 Lea estas instrucciones con atención para asegurar una instalación correcta.
 TOTO se reserva el derecho de actualizar el diseño del producto sin previo aviso.
 La superficie del piso debe ser completada y nivelada antes de instalar el llenado

de la bañera.

HERRAMIENTAS QUE NECESITA

Destornilladores

Llave de Tuercas

Ajustable

Taladro

ESPAÑOL

6

7

INCLUÍA PARTES

PROCEDIMIENTO DE INSTALACIÓN

Asegúrese que todas estas partes estén incluidas en su empacado:

Surtidor

Regadera de Mano

ESPAÑOL

Manguera de la

Regadera de Mano

Soporte de la Regadera

Manual con Tornillo de

Fijación

Montaje del Llenado

de la Bañera

Soporte de Montaje

(2 piezas)

1) Instale los niples de suministro
de agua caliente y fría (1/2"
NPT macho, no suministrado)
de acuerdo con el diagrama
proporcionado.

¡IMPORTANTE! La colocación

correcta de las líneas de sumin­istro es crítica para asegurar una
instalación adecuada.

Descargue completamente

todas las líneas de suministro y
apague el suministro de agua
antes de proceder con la insta­lación.

2) Afloje el tornillo de fijación del
soporte de la regadera manual y des­lícelo hacia arriba a través de la pata
del montaje del llenado de la bañera,
seguido por los escudete.

Apriete suavemente el tornillo de

fijación para sostener la regadera
manual en su lugar durante el resto
del montaje.

Suministro

Caliente

3/8”-9/16”

(10-15 mm)

Montaje del

Llenado de

la Bañera

5-7/8" (150 mm)

Escudo

Bañera

Niple NPT 1/2”

Superficie

del Piso

Suministro

Frío

Soporte de

la Regadera

Manual

ESPAÑOL

Interruptor del Vacío

Regulador

Contratuercas

(2 piezas)

Tornillos Autorroscantes con Taquetes

(6 piezas cada uno)

Escudo

(2 piezas)

ADVERTENCIAS

Para un funcionamiento seguro del llenado de la bañera, tenga en cuenta lo siguiente:

 Presión de funcionamiento:

 Presión mínima......20 psi (0.14MPA), dinámico

 Presión máxima.....80 psi (0.55 MPA), estática

 No suelde las conexiones directamente a la válvula ya que puede producirse

un daño a los componentes internos.

 No use el producto a una temperatura ambiente inferora 32ºF (0ºC).

8

3) Inserte una contratuerca en cada pata del
montaje del llenado de la bañera hasta
que se detenga, seguida por un soporte
de montaje.

Conecte las mangueras del llenado de

la bañera caliente (roja) y fría (azul) en los
niples de suministro de agua correcto.

Inserte los soportes de montaje arriba o

debajo de las patas del llenado según se
necesite, hasta que el montaje del llenado
de la bañera esté a nivel.

Mangueras

del Llenado

de la Bañera

Contratuerca

Suministro

Caliente

9

Soporte de

Montaje

Bañera

Suministro

Frío

Procedimiento de Instalación (continuación)

GARANTÍA

4) Asegure los soportes de montaje al
piso con los tornillos autorroscantes
incluidos, utilizando los taquetes de
tornillos si es necesario.

Apriete las contratuercas contra los

soportes de montaje, después baje
los escudetes sobre ellos.

5) Afloje el tornillo de fijación en la salida

ESPAÑOL

superior del llenado de la bañera,
empuje el surtidor firmemente hacia

Surtidor

la salida y apriete el tornillo de fijación
para asegurarlo.

6) Apriete el interruptor de vacío al diver­sor del llenado de la bañera.

Instale el regulador dentro de la tuerca

corta en la manguera de la regadera
manual, con el anillo en o pequeño
viendo hacia arriba (véase la ilustración
a la derecha), y apriete la manguera de
la regadera manual al interruptor de
vacío.

Conecte la regadera manual al

Regulador

Interruptor

del Vacío

Manguera de

extremo libre de la manguera de la
regadera manual.

7) Abra el suministro de agua y revise todas las conexiones para verificar que no haya

fugas. Haga una prueba al llenado de la bañera y la regadera manual para una oper­ación adecuada.

Si el control de temperatura opera con interruptores frío y caliente, verifique que las

mangueras de suministro estén conectadas a las líneas de suministro adecuadas.

Tornillo de

Fijación

la Regadera

de Mano

1. TOTO® garantiza que sus grifos residenciales y accesorios de baño (“Producto”) no presentan defectos en sus
materiales ni de fabricación durante su uso normal cuando son instalados y mantenidos adecuadamente, de
por vida para el Producto a partir de la fecha de compra. Esta garantía limitada es válida solamente para el
COMPRADOR ORIGINAL del Producto y no es transferible a una tercera persona, incluyendo, pero sin limitarse
a, cualquier comprador o propietario subsecuente del Producto. Esta garantía aplica solamente al Producto
TOTO comprado e instalado en América del Norte, Central, y del Sur.

2. Las obligaciones de TOTO bajo esta garantía se limitan a la reparación, cambio o cualquier otro ajuste, a
petición de TOTO, del Producto o partes que resulten defectuosas en su uso normal, siempre que dicho
Producto haya sido instalado, utilizado y mantenido de acuerdo con las instrucciones. TOTO se reserve el
derecho de hacer tantas inspecciones como sean necesarias para determinar la causa del defecto. TOTO no
cobrará por la mano de obra o partes relacionadas con las reparaciones o cambios garantizados. TOTO no es
responsable por el costo de la remoción, devolución y/o reinstalación del Producto.

3. Esta garantía no aplica en los siguientes casos:

a. Daño o pérdida ocurrida en un desastre natural, tal como: incendio, sismo, inundación, relámpago,

tormenta eléctrica, etc.

b. Daño o pérdida resultado de cualquier accidente, uso no razonable, mal uso, abuso, negligencia o

cuidado, limpieza o mantenimiento inadecuado del Producto, incluyendo el uso de un agente limpiador
abrasivo o el uso de cualquier otro producto de limpieza de manera inconsistente con las instrucciones

del Producto.
c. Daño o pérdida causada por los sedimentos o material extraña contenida en un sistema de agua.
d. Daño o pérdida causada por una mala instalación o por la instalación del Producto en un ambiente duro

y/o peligroso, o una remoción, reparación o modificación inadecuada del Producto.
e. Daño o pérdida causada por sobrecargas eléctricas o rayos u otros actos que no sean responsabilidad

de TOTO o que el Producto no esté especificado para tolerar.
f. Daño o pérdida causada por el uso normal y personalizado, tal como reducción del brillo, rayado o

pérdida de color en el tiempo debido al uso, prácticas de limpieza o condiciones del agua o atmosféricas.

4. Para que esta garantía limitada sea válida, prueba de compra es necesaria. TOTO anima el registro de la

garantía sobre compra para cree un archivo de la propiedad del producto en http://www.totousa.com. El
registro del producto es totalmente voluntario y la falta a registrar no disminuirá sus derechas de garantía
limitada.

5. Si el Si el producto es utilizado comercialmente o es instalado fuera de América del Norte, Central o del Sur,

TOTO garantiza que el producto no presenta defectos en sus materiales ni de fabricación durante su uso
normal por un periodo de un (1) año a partir de la fecha de instalación del Producto, y todos los otros términos
de esta garantía deberán aplicar excepto la duración de la garantía.

6. ESTA GARANTÍA LE DA DERECHOS LEGALES ESPECÍFICOS. USTED PODRÍA TENER OTROS DERECHOS

QUE PUEDEN VARIAR DEPENDIENDO DEL ESTADO O PROVINCIA EN EL QUE SE ENCUENTRE.

7. Para obtener el servicio de reparación de esta garantía, debe llevar el Producto o enviarlo prepagado a un

modulo de servicios TOTO junto con la prueba de compra (recibo de compra original) y una carta en la que
plantee el problema, o póngase en contacto con un distribuidor TOTO o el contratista de servicio de los
productos, o escriba directamente a TOTO U.S.A., INC., 1155 Southern Road, Morrow, GA 30260 (888) 295
8134 o [phone], si fuera de los E.E.U.U. Si, debido al tamaño del producto o naturaleza del defecto,
el Producto no puede ser devuelto a TOTO, la recepción en TOTO del aviso escrito del defecto junto con la
prueba de compra (recibo de compra original) constituirá el envío. En tal caso, TOTO podrá escoger entre
reparar el Producto en el domicilio del comprador o pagar el transporte del Producto a un módulo de servicio.

ESTA GARANTÍA ESCRITA ES LA ÚNICA GARANTÍA HECHA POR TOTO. LA REPARACIÓN, CAMBIO U OTRO
AJUSTE ADECUADO, TAL COMO APARECE EN ESTA GARANTÍA, SERÁ EL ÚNICO REMEDIO DISPONIBLE
PARA EL COMPRADOR ORIGINAL. TOTO NO SERÁ RESPONSABLE POR LA PÉRDIDA DEL PRODUCTO O
POR CUALQUIER OTRO DAÑO ACCIDENTAL, ESPECIAL O CONSECUENTE O POR DAÑOS INCURRIDOS
POR EL COMPRADOR ORIGINAL, O POR LA MANO DE OBRA U OTROS COSTOS RELACIONADOS CON
LA INSTALACIÓN O REMOCIÓN, O COSTOS DE REPARACIONES HECHAS POR OTROS, O POR CUALQUIER
OTRO GASTO NO INDICADO DE MANERA ESPECÍFICA EN LOS PÁRRAFOS ANTERIORES. EN NINGÚN CASO
LA RESPONSABILIDAD DE TOTO EXCEDERÁ EL PRECIO DE COMPRA DEL PRODUCTO. EXCEPTO EN LA
MEDIDA EN QUE QUEDE PROHIBIDO POR LA LEY APLICABLE, TODA GARANTÍA IMPLÍCITA, INCLUYENDO
AQUELLAS DE COMERCIABILIDAD O IDONEIDAD DE USO PARA EL USO O PARA UN PROPÓSITO PARTICULAR,
ESTÁ EXPRESAMENTE PROHIBIDA. ALGUNOS ESTADOS NO PERMITEN LAS LIMITACIONES ACERCA DE LA
DURACIÓN DE UNA GARANTÍA TÁCITA, O LA EXCLUSIÓN O LIMITACIÓN DE DAÑOS INCIDENTALES O
CONSECUENTES, POR LO QUE LA LIMITACIÓN E INCLUSIÓN ANTERIORES PUEDEN NO APLICAR A USTED.

ESPAÑOL

10

11

TABLE DES MATIÈRES

PIÈCES INCLUSES

Merci d’Avoir Choisi TOTO®! .......................................................................................... 12

Entretien et Nettoyage .................................................................................................... 12

Avant de Commencer ...................................................................................................... 12

Outils Nécessaires ............................................................................................................ 12

Pièces Incluses .................................................................................................................. 13

Avertissements .................................................................................................................. 13

Procédure d’Installation ..............................................................................................14-15

Garantie ............................................................................................................................. 16

Dimensions Brute ............................................................................................................ 17

Pièces de Rechange ........................................................................................................ 18

MERCI D’AVOIR CHOISI TOTO!

La mission de TOTO est d’offrir au monde entier un style de vie sain, hygiénique et
plus confortable. comme principe de base, nous concevons chaque produit avec un
équilibre entre la forme et la fonction. félicitations pour votre choix.

FRANÇAIS

Votre nouveau remplisseur baignoire est conçu pour un rendement sans problèmes
et ce, pour de nombreuses années. maintenez son aspect de neuf en le nettoyant
régulièrement avec un savon doux, rincez-le à fond avec de l’eau chaude et essuyez-le
avec un chiffon doux et propre. n’utilisez pas de nettoyants abrasifs, laine d’acier ou
produits chimiques corrosifs car ils terniront la finition. le non-respect de ces directives
peut annuler votre garantie.

ENTRETIEN ET NETTOYAGE

Vérifiez que toutes les pièces sont inclues dans votre paquet:

Bec

Tuyau de la Douche à Main

Douche à Main

Crochet pour Douchette

avec Vis à Réglage

Assemblage du Remplisseur

de Baignoire

Supports de Montage

(2 pièces)

FRANÇAIS

AVANT DE COMMENCER

 Observez tous les codes locaux de plomberie.
 Assurez-vous que l’alimentation d’eau est coupée.
 Lisez ces instructions attentivement afin d’assurer une installation adéquate.
 TOTO se réserve le droit de modifier la conception du produit sans préavis.
 La surface du plancher doit être complétée et mise à niveau avant d'installer le

remplisseur baignoire.

OUTILS NÈCESSAIRES

Tournevis Cruciforme

Clé à Molette Perceuse

12

Casse-vide

Régulateur

Écrous de Blocage

(2 pièces)

Vis Autotaraudeuses avec des Chevilles

(6 pièces chacun)

Écusson

(2 pièces)

AVERTISSEMENTS

Pour une opération sécurisée, observez les directives comme suit:

 Pression de fonctionnement recommandée:

 Pression minimum.........20 psi (0.14 MPA), dynamique

 Pression maximum........80 psi (0.55 MPA), statique

 Ne pas souder les connexions directement sur la valve du fait que les com-

posants internes peuvent être endommagés.

 N’utilisez pas le produit à une température ambiante sous 32°F (0°C).

13

PROCÉDURE D’INSTALLATION

Procédure d’Installation (suite)

1) Installez les mamelons des sources
d'eau chaude et froide (1/2 NPT
mâle, non fourni) selon le schéma
fourni.

IM PORTANT: Le posi-

tionnement correct des lignes
d'alimentation est essentiel
pour assurer une bonne instal­lation.

Rincez soigneusement tous les

câbles d'alimentation et couper
l'alimentation d'eau avant de
procéder à l'installation.

2) Desserrez la vis de réglage sur le

FRANÇAIS

support de la douchette et le faire
glisser jusqu'au pied de l'ensemble
du remplisseur de baignoire, suivie
par les écussons.

Serrez légèrement la vis de fixation

pour maintenir la douchette en place
pendant le reste de l'assemblage.

3) Vissez un écrou sur chaque pied
de l'ensemble du remplisseur de la
baignoire jusqu'à ce qu'il s'arrête,
suivie d'un support de montage.

Connectez les tuyaux de remplissage

de la baignoire chaud (rouge) et froid
(bleu) aux mamelons des sources
d'eau correctes.

Enfilez les supports de montage vers

le haut ou vers le bas des pieds du
remplisseur autant que nécessaire,
jusqu'à ce que le dispositif de rem­plissage baignoire soit de niveau.

Source

d'Eau

Chaude

Remplissage
de Baignoire

3/8”-9/16”

(10-15 mm)

Écusson

Assemblage du
Remplisseur de

Baignoire

Écrous de

Blocage

Supports de

Montage

Tuyaux de

Source d'Eau

Chaude

5-7/8" (150 mm)

Baignoire

Baignoire

Mamelon de

1/2” NPT

Plancher

Source

d'Eau

Froide

Crochet pour

Douchette

Source

d'Eau

Froide

4) Fixez les supports de montage au sol
avec les vis autotaraudeuses inclues,
en utilisant les chevilles fournies si
nécessaire.

Serrez les écrous de blocage contre

les supports de montage, puis bais­sez les rosaces sur eux.

5) Desserrez la vis de réglage sur la sortie
du dessus du remplisseur de baignoire,

Bec

poussez le bec fermement dans la
sortie et serrer la vis pour le fixer.

Vis de Réglage

6) Vissez le casse-vide sur l 'inverseur de
remplissage de la baignoire.

Installez le régulateur à l'intérieur

de l'écrou court sur le tuyau de la
douchette, avec le petit joint torique
dirigé vers le haut (voir l'illustration
à droite), et serrez le tuyau de la
douchette sur le casse-vide.

Connectez la douchette à l'extrémité

libre du tuyau de la douchette.

Régulateur

Casse-vide

Tuyau de la

Douche à

Main

7) Ouvrez la source d'approvisionnement en eau et vérifiez s'il y a des fuites. Testez le
remplisseur de baignoire et la douchette pour un fonctionnement correct.

Si le contrôleur de température fonctionne avec le froid et le chaud sous tension,

vérifiez que les tuyaux d'alimentation sont reliés aux lignes d'alimentation appro­priées.

FRANÇAIS

14

15

GARANTIE

1. TOTO® garantit ses robinets résidentiels et accessoires de bain (« Produit ») contre tout défaut de matériau
et de fabrication pendant l’utilisation normale, lorsqu`ils sont correctement installés et maintenus pendant
la durée de vie du produit à partir de la date d`achat du produit. La présente garantie limitée ne peut être
prolongée que pour le seul ACHETEUR D`ORIGINE de l`appareil et n`est pas transférable à un tiers, y compris
mais pas limité à tout acheteur ou propriétaire subséquent du produit. Cette garantie n’est applicable qu’aux
produits achetés et installés en Amérique du Nord, Centrale, et du Sud.

2. Les obligations de TOTO selon les termes de cette garantie sont limitées à la réparation, remplacement ou
autre ajustement en conséquent, au choix de TOTO, des produits ou des pièces défectueuses en service
normal, pourvu qu’un tel produit ait été installé, utilisé et entretenu conformément aux instructions. TOTO
se réserve le droit d`effectuer ce genre de vérifications en cas de nécessité afin de déterminer la cause du
défaut. TOTO ne facturera pas les interventions ou les pièces relatives à la réparation et au remplacement sous
garantie. TOTO n`est pas responsable du coût de désinstallation, de renvoi et/ou de réinstallation de l`appareil.

3. La garantie ne s`applique pas dans les cas suivants:

a. Dommage ou perte suite à une cause naturelle telle que incendie, tremblement de terre, inondation,

tonnerre, orage etc.

b. Dommage ou perte causé par tout accident, utilisation non adaptée, abus, négligence ou mauvais

traitement, nettoyage ou entretien de l`appareil, y compris l`utilisation d`agent abrasif ou l`utilisation
d`autres produits de nettoyage de façon incompatible aux instructions de l`appareil.

c. Dommage ou perte causé par des sédiments ou tout autre corps étranger contenus dans un réseau

d`alimentation en eau.

d. Dommage ou perte suite à une mauvaise installation ou à l`installation de l`appareil dans un

environnement rude et/ou dangereux ou une mauvaise désinstallation, réparation ou modification de
l`appareil.

e. Dommage ou perte suite à des surtensions, foudres ou tous autres actes qui ne sont pas la responsabilité

FRANÇAIS

de TOTO, ou actes stipulés non supportables par le produit.

f. Dommage ou perte résultant d`une usure normale et habituelle, telle que la diminution du lustre, grattage

ou décoloration avec le temps, habitude de nettoyage, l`eau, ou des conditions atmosphériques.

4. Pour que la garantie limitée soit valable, la preuve d’achat est exigée. TOTO vous encourage à enregistrer
votre produit après l’achat pour créer un record du propriété, cela peut être fait au site http://www.totousa.
com. L’enregistrement du produit est complètement volontaire et à défaut de l’enregistrement ne va pas limiter
votre droit au garantie limitée.

5. Si le produit est utilisé dans un but commercial ou installé en dehors de L`Amérique du Nord, Centrale ou du
Sud, TOTO garantit que le produit est exempt de tous défauts matériels et de fabrication pour une utilisation
normale pendant une durée de an (1) à partir de la date d`installation du produit, en plus de respecter tous les
autres termes sauf la durée de cette garantie.

6. CETTE GARANTIE DONNE DES DROITS SPÉCIFIQUES. IL EST POSSIBLE QUE L’ACHETEUR AIT D’AUTRES
DROITS QUI VARIENT DUN ÉTAT A UN AUTRE OU D’UNE PROVINCE À L’AUTRE.

7. Pour obtenir une réparation selon les termes de cette garantie, l’acheteur doit livrer le produit dans un centre
de réparation de TOTO port payé avec preuve d’achat (reçu de caisse original), et une lettre expliquant le
problème, ou contacter un distributeur de TOTO ou un entrepreneur de réparation du produit ou écrire
directement à TOTO U.S.A., INC., Southern Road, Morrow, Géorgie 30260, [phone] ou appelé (678) 466­1300, si en dehors de L’Etat Unis. Si, à cause de la taille du produit ou de la nature du défaut, il n’est pas possible
de renvoyer le produit à TOTO, la réception par TOTO d’un avis écrit du défaut avec preuve d’achat (reçu de
caisse original) constitue livraison. Dans un tel cas, TOTO peut choisir de réparer le produit chez l’acheteur ou
de payer le transport du produit à un centre de réparation.

CETTE GARANTIE ÉCRITE EST LA SEULE GARANTIE FAITE PAR TOTO®. LA RÉPARATION, LE REMPLACEMENT
OU TOUT AUTRE AJUSTEMENT APPROPRIÉ SELON LES TERMES DE CETTE GARANTIE EST LE SEUL RECOURS
DE L’ACHETEUR INITIAL. TOTO N’EST PAS RESPONSABLE DE LA PERTE DU PRODUIT OU DE TOUT AUTRE
DOMMAGE INDIRECT, SPÉCIAL OU SECONDAIRE OU DES DÉPENSES ENCOURUES PAR L’ACHETEUR INITIAL
NI DE LA MAIN-D’OEUVRE OU AUTRES FRAIS ASSOCIÉS À L’INSTALLATION OU LA MANIPULATION, OU LES
FRAIS DE RÉPARATION PAR DES TIERS, NI POUR TOUS AUTRES FRAIS PAS SPÉCIFIQUEMENT MENTIONNÉS.
EN AUCUN CAS, LA RESPONSABILITÉ DE TOTO NE PEUT DÉPASSER LE PRIX D’ACHAT DU PRODUIT. SAUF
QUAND INTERDITE PAR UNE LOI APPLICABLE, TOUTE GARANTIE SOUS-ENTENDUE, Y COMPRIS CELLE DE
VENDABILITÉ OU D’APPLICATION POUR UN USAGE PARTICULIER, EST EXPRESSÉMENT REJETÉ. CERTAINES
PAYS NE PERMETTENT PAS LA LIMITATION DE LA LONGUEUR D’UNE GARANTIE SOUS-ENTENDUE, OU
L’EXCLUSION OU LA LIMITATION DES DOMMAGES INDIRECTS OU SECONDAIRES, IL EST DONC POSSIBLE
QUE CETTE LIMITATION ET EXCLUSION NE S’APPLIQUE PAS À VOTRE CAS.

ROUGH-IN DIMENSIONS / DIMENSIONES PRELIMINARES /

DIMENSIONS BRUTE

TS100DF

Vista de Frente

Vue de Face

8-5/8"

[219mm]

26-3/8" [671mm]

1/2" NPT

Front View

CALIENTE

HOT

CHAUDE

CLOSE

CERRAR

FERMÉ

90°

OPEN
ABRIR

OUVERT

Front View

Vista de Frente

Vue de Face

COLD
FRÍA
FROIDE

CLOSE
CERRAR
FERMÉ

OPEN
ABRIR
OUVERT

Side View
Vista Lateral
Vue de Côté

4-1/4"

[108mm]

L=60”

[1500mm]

5-7/8" [150mm]

3-1/8" [80mm]

90°

37-1/4" [946mm]

16

17

SPARE PARTS / PIEZAS DE REPUESTO /

PIÈCES DE RECHANGE

TS100DF

4

7

Description

No.

Descripcíon
Description

1

2

3

12

5

6

8

9

10

13

11

Handle Cap (Hot) *

1

Tapa de la Manija (Caliente) *
C ouverture de la Poignée (Chaud) *

Handle Cap (Cold) *

2

Tapa de la Manija (Fría) *
Couverture de la Poignée (Froid) *

Handle *

3

Manija *
Poignée *

Cartridge (Hot)

4

Cartucho (Caliente)
Cartouche (Chaude)

Cartridge (Cold)

5

Cartucho (Fría)
Cartouche (Froide)

Laminar Flow Nozzle *

6

Boquilla de Flujo Laminar *
Buse à Flux Laminaire *

Vacuum Breaker and Regulator

7

Interruptor del Vacío y Regulador
Casse-vide et Régulateur

Escutcheon *

8

Escudo *
Écusson *

Mounting Bracket & Locknut

9

S oporte de Montaje y Contratuercas
S upport de Montage et Contre-écrou

Self-tapping Screw with Anchor
Tornillos Autorroscantes con Taquetes

10

V is Autotaraudeuses avec des

Chevilles

Handshower with O-ring *

11

Regadera Manual con Anillo en O *
Douchette avec Joint Torique *

Handshower Hose *

12

Manguera de la Regadera de Mano *
Tuyau de la Douche à Main *

Spindle & Screws

13

Eje y Tornillos
Mandrin et Vis

* Specify the finish when ordering replacement

parts.

* Especifique el acabado la superfice cuando

haga un pedido.

* Préciser l’état de surface lors de la commande.

18

TOTO® U.S.A., Inc. 1155 Southern Road,

Morrow, Georgia 30260

Tel: [phone] Fax: [phone]

www.totousa.com

0GU4129

Rev Date: 11/10

Warranty Registration and Inquiry
For product warranty registration, TOTO U.S.A. Inc. recommends online warranty registration. Please visit
our web site http://www.totousa.com. If you have questions regarding warranty policy or coverage, please con­tact TOTO U.S.A. Inc., Customer Service Department, 1155 Southern Road, Morrow, GA 30260
[phone] or [phone] when calling from outside of U.S.A.
