TOTO SBSA2044 Installation & Assembly

H

C

Installation and Owner’s Manual

Manual de Instrucciones y del Propietario

Manuel d’Installation et d’Utilisation

Soirée® Single-Handle Lavatory Faucet Grifo de lavabo individual Soirée® Soirée® robinet à poignée unique

TL960SDLQR

TL960SD12

Warranty Registration and Inquiry

For product warranty registration, TOTO U.S.A. Inc. recommends online warranty registration. Please visit our web site http://www.totousa.com. If you have questions regarding warranty policy or coverage, please contact TOTO U.S.A. Inc., Customer Service Department, 1155 Southern Road, Morrow, GA 30260 (888) 295-8134 or (678) 466-1300 when calling from outside of U.S.A.

TABLE OF CONTENTS

Thanks for choosing TOTO! �� 2 Care & cleaning �� 2 Before installation �� 2 Included parts �� 2 Common tools needed �� 3 Warnings �� 3

ENGLISH

Installation procedure �� 3 Troubleshooting �� 5 Rough-in dimensions �� 6 Warranty�� 7

THANKS FOR CHOOSING TOTO!

The mission of TOTO is to provide the world with healthy, hygienic and more comfortable lifestyles� We design every product with the balance of form and function as a guiding principle� Congratulations on your choice�

CARE & CLEANING

Your new faucet is designed for years of trouble-free performance� Keep it looking new by cleaning it periodically with mild soap, rinsing thoroughly with warm water and drying with a clean, soft cloth� Do not use abrasive cleaners, steel wool or harsh chemicals, as these will dull the ﬁnish� Failure to follow these instructions may void your warranty�

BEFORE INSTALLATION

 Observe all local plumbing codes�  Make sure the water supply is shut off�  Read these instructions carefully to ensure proper installation�  TOTO reserves the right to update product design without notice�

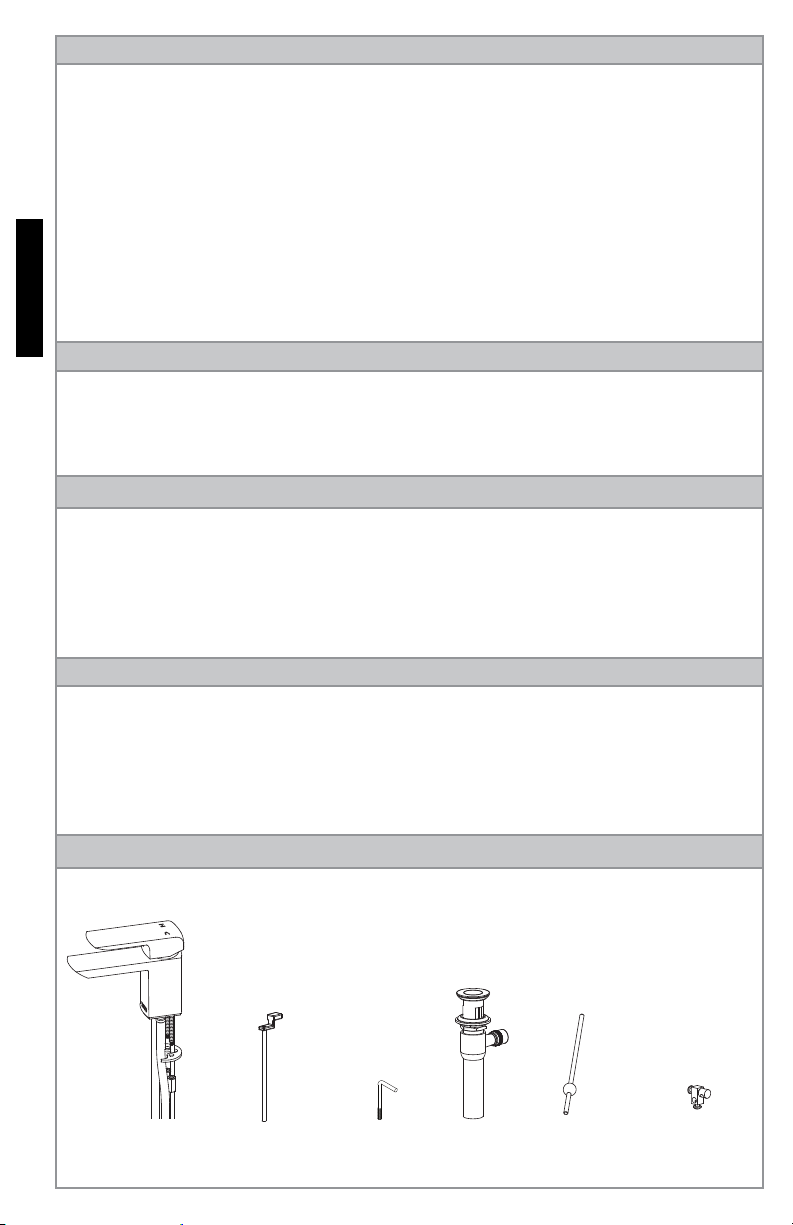

INCLUDED PARTS

Check to make sure you have the parts listed below:

Spout body

Lift assembly

Access tool

2

Drain

Pivot rod

Connecting block

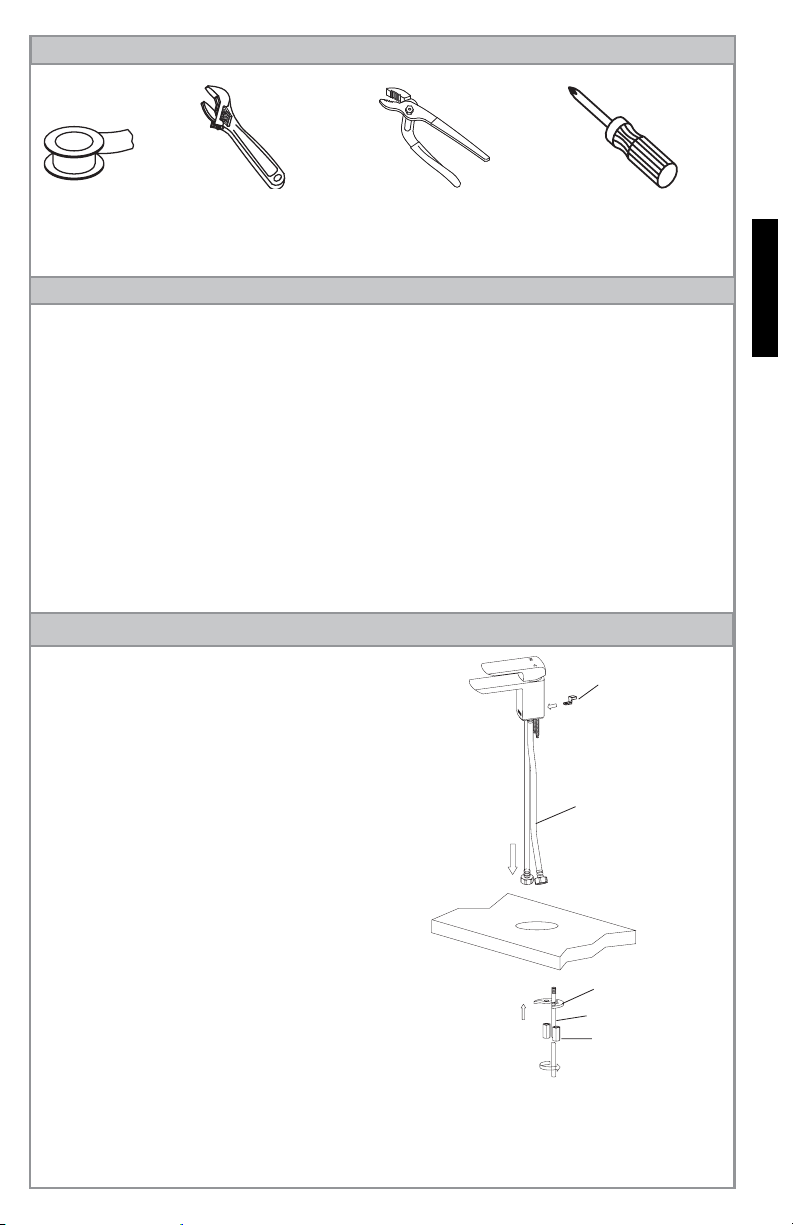

COMMON TOOLS NEEDED

Pipe Tape Adjustable Wrench Adjustable Pliers

Phillips Screwdriver

WARNINGS

For safe operation of the faucet, please observe the following:

 Operating Pressure:

 Minimum Pressure ……………��20 psi (0�14 MPa), dynamic  Maximum Pressure ……………�80 psi (0�55 MPa), static

 Do not use the product at an ambient temperature below 32 ºF (0 ºC)�  Do not reverse the hot and cold water inlets�  Do not use steam for hot water supply�  Do not disassemble the ceramic valve�  To ensure the product maintains its EPA Standard ﬂow rate, always use

the manufacturer’s speciﬁed aerator for that faucet�

INSTALLATION PROCEDURE

Faucet Body Installation

1� Insert ﬂexible hoses and lift

rod through the hole on deck one at a time�

2� Insert the lift rod from beneath

the faucet and thread it into the lift knob�

3� Slide the bracket into place

and secure the spout with nuts�

4� Adjust the spout to face

forward� Hold the spout in place and tighten nuts�

5� Connect ﬂex hoses to supply

lines, the left hose to the hot supply line and the right hose to the cold supply line�

Lift knob

Flex hose

Bracket Lift rod Locknut

ENGLISH

3

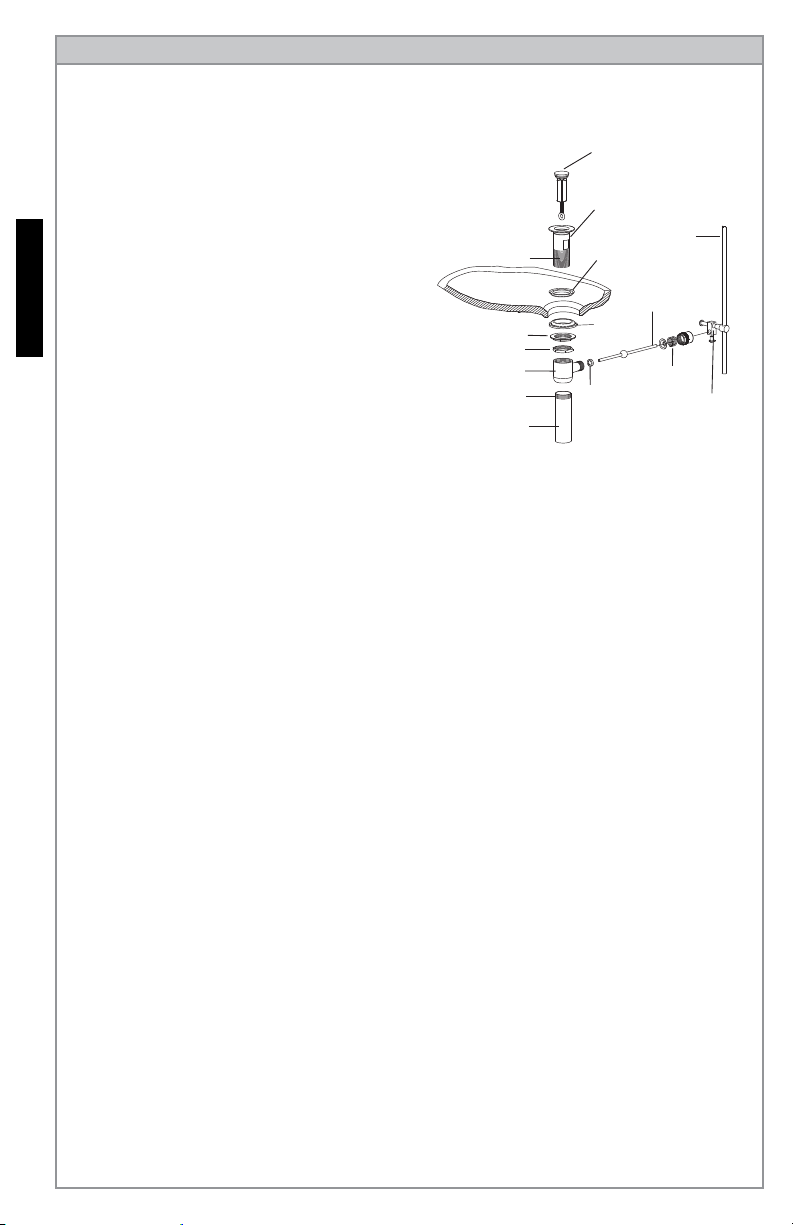

Drain Installation

INSTALLATION PROCEDURE

1� Apply pipe tape to the ﬂange

threads�

Drain stopper

2� Insert ﬂange into the drain hole 3� Assemble the gasket, ﬂange

ENGLISH

nut, and lock nut�

Flange threads

4� Install the drain body onto the

ﬂange�

5� Secure the drain assembly by

tightening the ﬂange nut and lock nut�

6� Apply pipe tape to the threads

Flange nut

Lock nut

Drain body

Tailpiece threads

Tailpiece

of the tail piece and install the tail piece to the drain body�

7� Insert the drain stopper into

the ﬂange� 8� Assemble the pivot rod as shown in the diagram� 9� Insert the pivot rod into the drain stopper hole and tighten the

lock nut 10� Insert the lift rod and pivot rod into the connecting block� Tighten

both rods with screwdriver

Flange

Gasket

Seal

Lift rod

Pivot rod

Spring

Connecting block

4

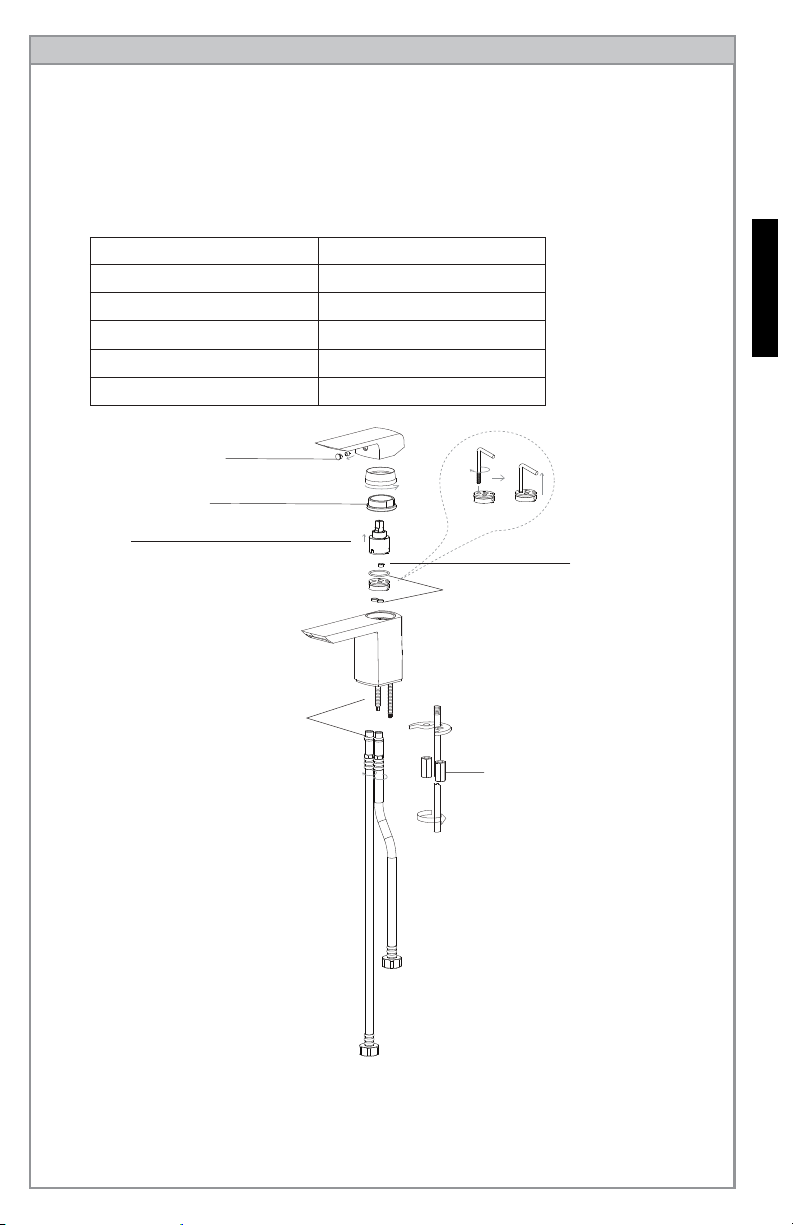

TROUBLESHOOTING

If you have followed the instructions carefully and your faucet still does not work properly, take these corrective action steps�

AREA TO INSPECTPROBLEM

Low water flow High water flow Loose handle Loose spout Leakage

3, 4, 7 4 1, 2 6 2, 5, 7

ENGLISH

Set screw

1. Is it properly tightened? Retaining plate

2. Is it properly tightened?

Cartridge

3. Is it dirty or damaged?

Flex hoses & adapters

7. Are O-rings dirty or damaged? Is it clogged?

Flow regulator

O-ring & gaskets

5. Are they dirty or damaged?

Bracket & locknut

6. Is it properly tightened?

4. Are O-rings dirty or damaged? Is it clogged?

5

ENGLISH

4-3/4”

(121.4 mm)

3-13/16”

(97.4 mm)

(115 mm)

4-1/2”

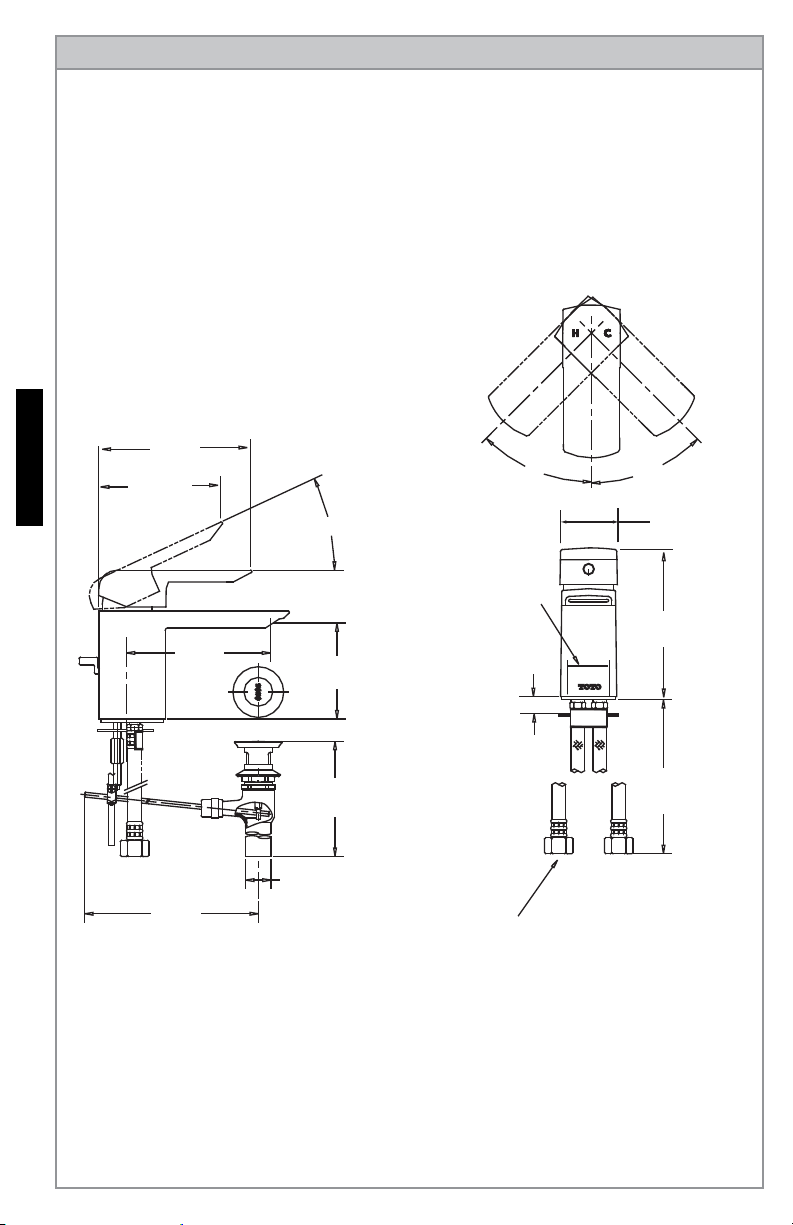

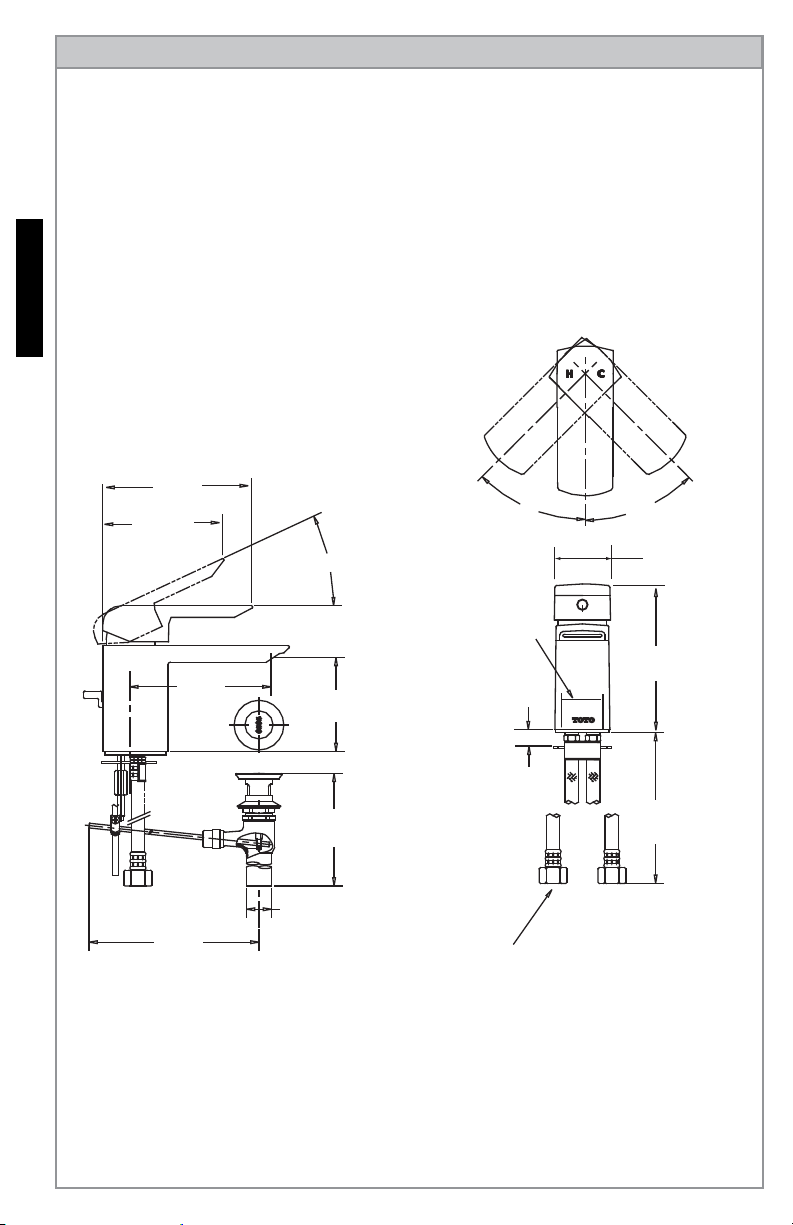

ROUGH-IN DIMENSIONS

OPEN

25°

CLOSE

Counter Hole

1-3/8” (35 mm)

Min.

Deck Thickness

3”

(76.7 mm)

1-1/2” (38 mm)

45°45°

COLDHOT

1-3/4” (45 mm)

4-5/8”

(118.5 mm)

7.0”

(178 mm)

7-3/8”

(187 mm)

1-1/4” Dia.

(32 mm)

13”

(330 mm)

3/8” Comp

6

WARRANTY

1� TOTO® warrants its residential faucets and bathroom accessories (“Product") to be free from defects in

materials and workmanship during normal use when properly installed and serviced, for the lifetime of the Product from date of purchase� This limited warranty is extended only to the ORIGINAL PURCHASER of the Product and is not transferable to any third party, including but not limited to any subsequent purchaser or owner of the Product� This warranty applies only to TOTO Product purchased and installed in North, Central and South America�

2� TOTO’s obligations under this warranty are limited to repair, replacement or other appropriate adjustment, at

TOTO’s option, of the Product or parts found to be defective in normal use, provided that such Product was properly installed, used and serviced in accordance with instructions� TOTO reserves the right to make such inspections as may be necessary in order to determine the cause of the defect� TOTO will not charge for labor or parts in connection with warranty repairs or replacements� TOTO is not responsible for the cost of removal, return and/or reinstallation of the Product�

3� This warranty does not apply to the following items: a� Damage or loss sustained in a natural calamity such as ﬁre, earthquake, ﬂood, thunder, electrical storm,

etc�

b� Damage or loss resulting from any accident, unreasonable use, misuse, abuse, negligence, or improper

care, cleaning, or maintenance of the Product� c� Damage or loss resulting from sediments or foreign matter contained in a water system� d� Damage or loss resulting from improper installation or from installation of the Product in a harsh and/or

hazardous environment, or improper removal, repair or modiﬁcation of the Product� e� Damage or loss resulting from electrical surges or lightning strikes or other acts which are not the fault

of TOTO or which the Product is not speciﬁed to tolerate� f� Damage or loss resulting from normal and customary wear and tear, such as gloss reduction, scratching

or fading over time due to use, cleaning practices or water or atmospheric conditions, including but not

limited to, the use of bleach, alkali, acid cleaners, dry (powder) cleaners or any other abrasive cleaners

or the use of metal or nylon scrubbers� 4� In order for this limited warranty to be valid, proof of purchase is required� TOTO encourages warranty

registration upon purchase to create a record of Product ownership at http://www�totousa�com� Product registration is completely voluntary and failure to register will not diminish your limited warranty rights�

5� If the Product is used commercially or is installed outside of North, Central or South America, TOTO warrants

the Product to be free from defects in materials and workmanship during normal use for one (1) year from the date of installation of the Product, and all other terms of this warranty shall be applicable except the duration of the warranty�

6� THIS WARRANTY GIVES YOU SPECIFIC LEGAL RIGHTS� YOU MAY HAVE OTHER RIGHTS WHICH VARY

FROM STATE TO STATE, PROVINCE TO PROVINCE OR COUNTRY TO COUNTRY�

7� To obtain warranty repair service under this warranty, you must take the Product or deliver it prepaid to a

TOTO service facility together with proof of purchase (original sales receipt) and a letter stating the problem, or contact a TOTO distributor or products service contractor, or write directly to TOTO U�S�A�, INC�, 1155 Southern Road, Morrow, GA 30260 (888) 295 8134 or (678) 466-1300, if outside the U�S�A� If, because of the size of the Product or nature of the defect, the Product cannot be returned to TOTO, receipt by TOTO of written notice of the defect together with proof of purchase (original sales receipt) shall constitute delivery� In such case, TOTO may choose to repair the Product at the purchaser’s location or pay to transport the Product to a service facility�

THIS WRITTEN WARRANTY IS THE ONLY WARRANTY MADE BY TOTO� REPAIR, REPLACEMENT OR OTHER APPROPRIATE ADJUSTMENT AS PROVIDED UNDER THIS WARRANTY SHALL BE THE EXCLUSIVE REMEDY AVAILABLE TO THE ORIGINAL PURCHASER� TOTO SHALL NOT BE RESPONSIBLE FOR LOSS OF THE PRODUCT OR FOR OTHER INCIDENTAL, SPECIAL OR CONSEQUENTIAL DAMAGES OR EXPENSES INCURRED BY THE ORIGINAL PURCHASER, OR FOR LABOR OR OTHER COSTS DUE TO INSTALLATION OR REMOVAL, OR COSTS OF REPAIRS BY OTHERS, OR FOR ANY OTHER EXPENSE NOT SPECIFICALLY STATED ABOVE� IN NO EVENT WILL TOTO’S RESPONSIBILITY EXCEED THE PURCHASE PRICE OF THE PRODUCT� EXCEPT TO THE EXTENT PROHIBITED BY APPLICABLE LAW, ANY IMPLIED WARRANTIES, INCLUDING THAT OF MERCHANTABILITY OR FITNESS FOR USE OR FOR A PARTICULAR PURPOSE, ARE EXPRESSLY DISCLAIMED� SOME STATES DO NOT ALLOW LIMITATIONS ON HOW LONG AN IMPLIED WARRANTY LASTS, OR THE EXCLUSION OR LIMITATION OF INCIDENTAL OR CONSEQUENTIAL DAMAGES, SO THE ABOVE LIMITATION AND EXCLUSION MAY NOT APPLY TO YOU�

ENGLISH

7

ÍNDICE

¡Gracias por elegir toto! �� 8 Cuidado y limpieza �� 8 Antes de la instalación �� 8 Piezas incluidas �� 8 Herramientas necesarias �� 9 Advertencias �� 9 Procedimiento de instalación �� 9 Resolución de problemas �� 11 Dimensiones preliminares �� 12 Garantía �� 13

¡GRACIAS POR ELEGIR TOTO!

La misión de TOTO es dar al mundo estilos de vida más saludables, higiénicos y cómodos� Diseñamos cada producto guiándonos por el principio del

ESPAÑOL

equilibrio entre forma y función� Felicitaciones por su elección�

CUIDADO Y LIMPIEZA

Su nuevo grifo está diseñado para años de funcionamiento sin problemas� Manténgalo luciendo como nuevo mediante una limpieza periódica con jabón suave, enjuague minuciosamente con agua tibia y séquelo con un paño limpio y suave� No use limpiadores abrasivos, lana de acero ni productos químicos fuertes ya que éstos opacarán el acabado� El no cumplir con estas instrucciones podría anular su garantía�

ANTES DE LA INSTALACIÓN

 Cumpla con todos los códigos locales de plomería�  Asegúrese de que el suministro de agua esté cerrado�  Lea estas instrucciones con atención para asegurar una instalación cor-

recta�

 TOTO se reserva el derecho de actualizar el diseño del producto sin

previo aviso�

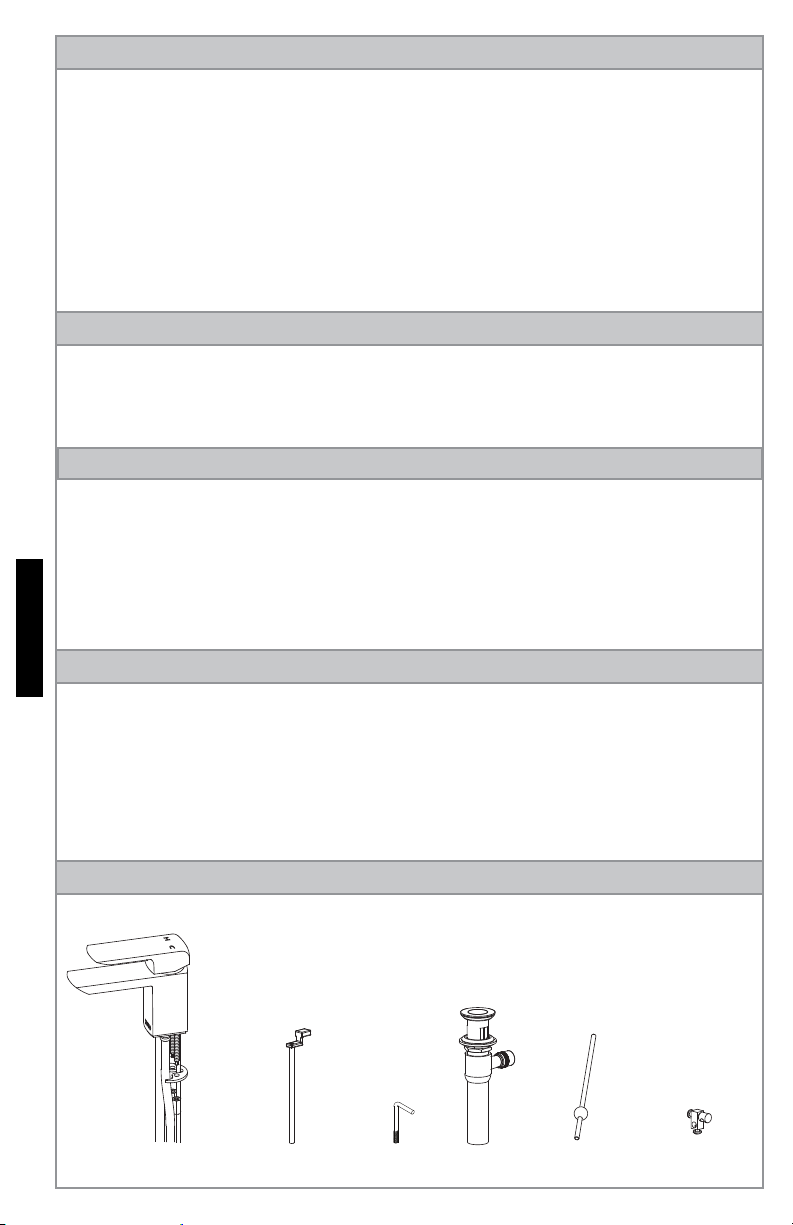

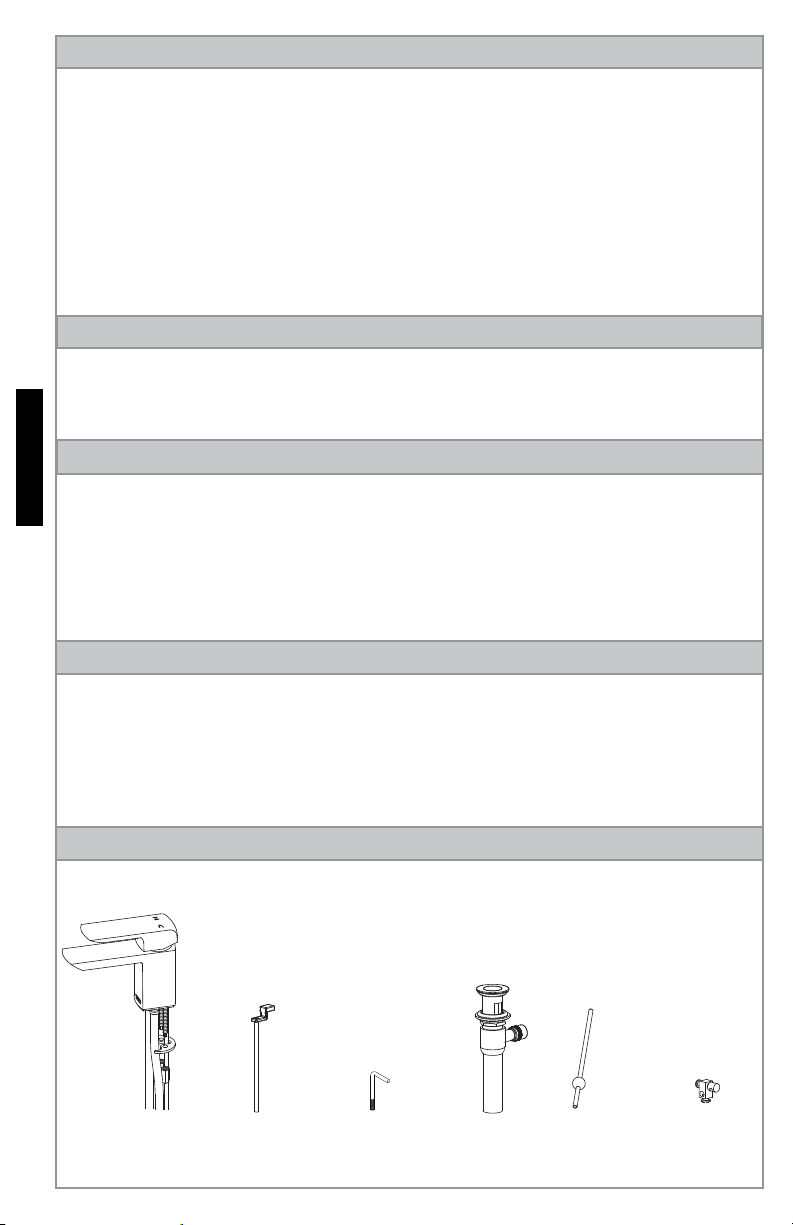

PIEZAS INCLUIDAS

Asegúrese de tener todas las piezas que se indican a continuación:

Cuerpo del surtidor

Conjunto elevator

Herramienta de acceso

8

Conjunto de drenaje

Varilla pivote Bloque

de conexión

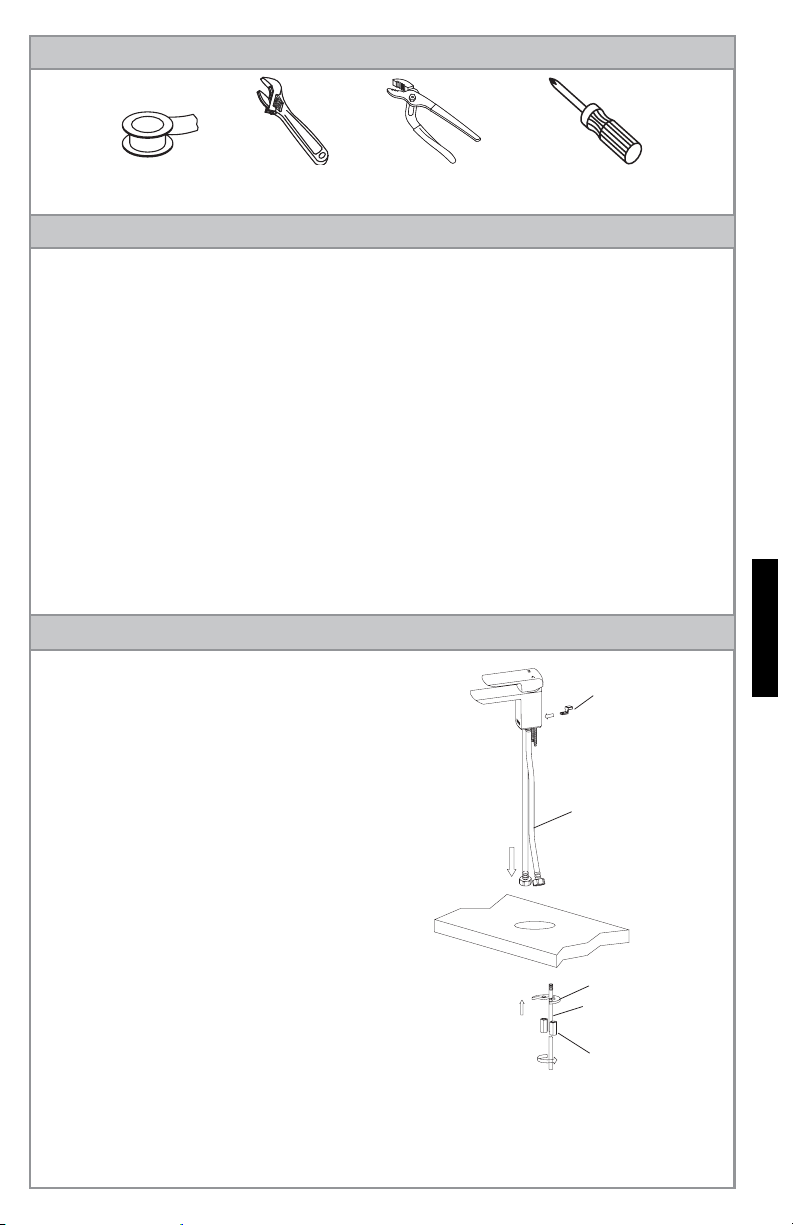

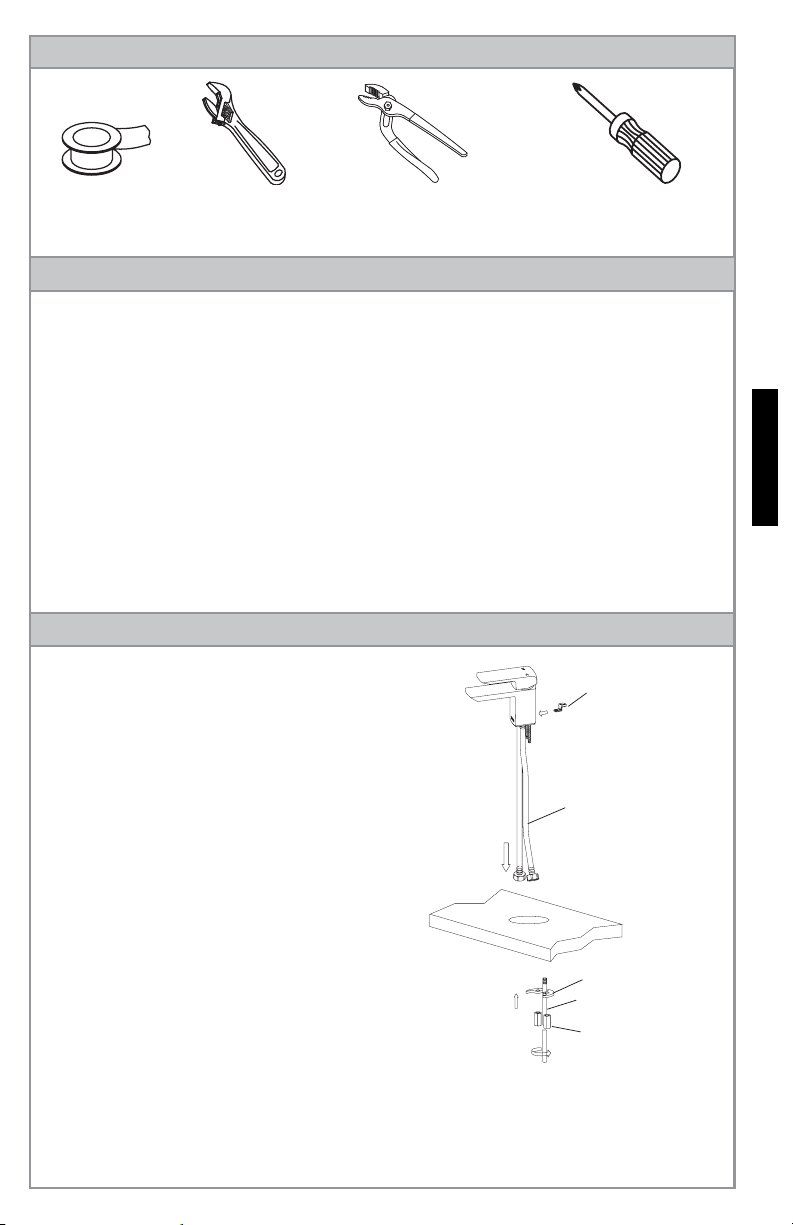

HERRAMIENTAS NECESARIAS

Gancho de

Cinta de tubería Llave ajustable Alicates ajustables

Destornillador Phillips

ADVERTENCIAS

Para un funcionamiento seguro, tenga en cuenta lo siguiente:

 Presión de funcionamiento:

 Presión mínima……��20 psi (0�14 MPa), dinámico

 Presión máxima……�80 psi (0�55 MPa), estática  No use el producto a una temperatura ambiente inferior a 32°F (0°C)�  No invierta las entradas de agua caliente y fría�  No use vapor para el suministro de agua caliente�  No desarme la válvula de cerámica�  Para asegurar que el producto mantinene su caudal especiﬁcado para

cumplir la norma EPA, utilice siempre lel especiﬁcado por el fabricante igual de aireación para que el grifo�

PROCEDIMIENTO DE INSTALACIÓN

Instalación del surtidor

1� Introduzca las mangueras ﬂexibles a

través del oriﬁcio una a la vez�

2� Introduzca la varilla elevadora por

debajo del grifo y pásela por el gancho de elevación�

3� Deslice el soporte a su lugar y asegure

el surtidor con tuercas�

4� Ajuste el surtidor para que mire hacia

adelante� Mantenga el surtidor en su lugar y ajuste la tuerca�

5� Conecte las mangueras ﬂexibles a

las líneas de suministro de agua� Asegúrese de que la manguera izquierda esté conectada a la línea de suministro de agua caliente y la manguera derecha esté conectada a la línea de suministro de agua fría�

elevación

Manguera

ﬂexible

Soporta

Varilla

elevadora

Contra tuerca

ESPAÑOL

9

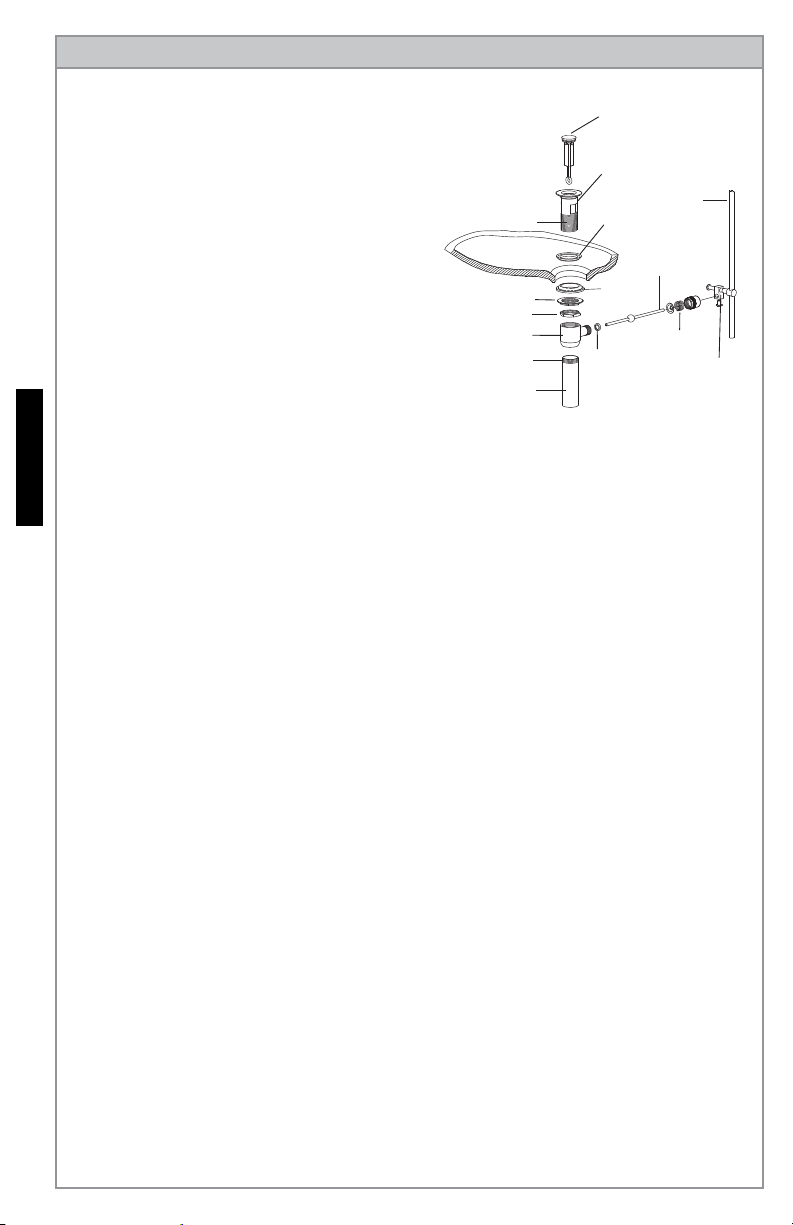

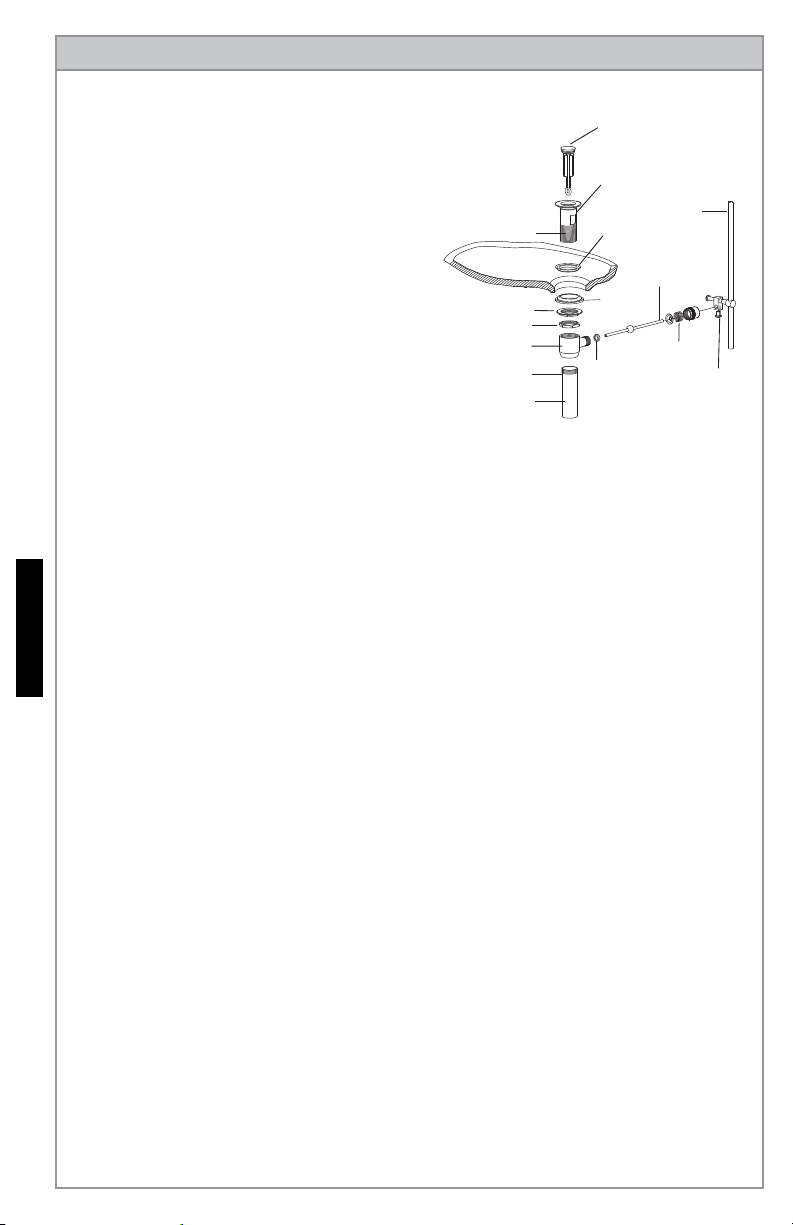

PROCEDIMIENTO DE INSTALACIÓN

Instalación del drenaje

1� Aplique cinta de tubería a las

roscas de la brida�

2� Introduzca la brida en el oriﬁcio

de drenaje�

Roscas de

la brida

Tapón de drenaje

Brida

Junta

3� Ensamble la junta, la tuerca de

brida y la contra tuerca�

4� Instale el cuerpo de drenaje en la

brida�

5� Asegure el conjunto de drenaje

ESPAÑOL

ajustando la tuerca de brida y la

Tuerca de brida

Contra tuerca

Cuerpo

de drenaje

Roscas de la

pieza posterior

Pieza posterior

Junta

Sello

contratuerca�

6� Aplique cinta de tubería a las

roscas de la pieza posterior e instale esta pieza en el cuerpo de

drenaje� 7� Introduzca el tapón de drenaje en la brida� 8� Ensamble la varilla pivote como se muestra en el diagrama� 9� Introduzca la varilla pivote en el oriﬁcio del tapón de drenaje y ajuste la

tuerca� 10� Introduzca la varilla elevadora y la varilla pivote en el bloque de

conexión� Ajuste ambas varillas con un destornillador

Varilla

elevadora

Varilla pivote

Resorte

Bloque de conexión

10

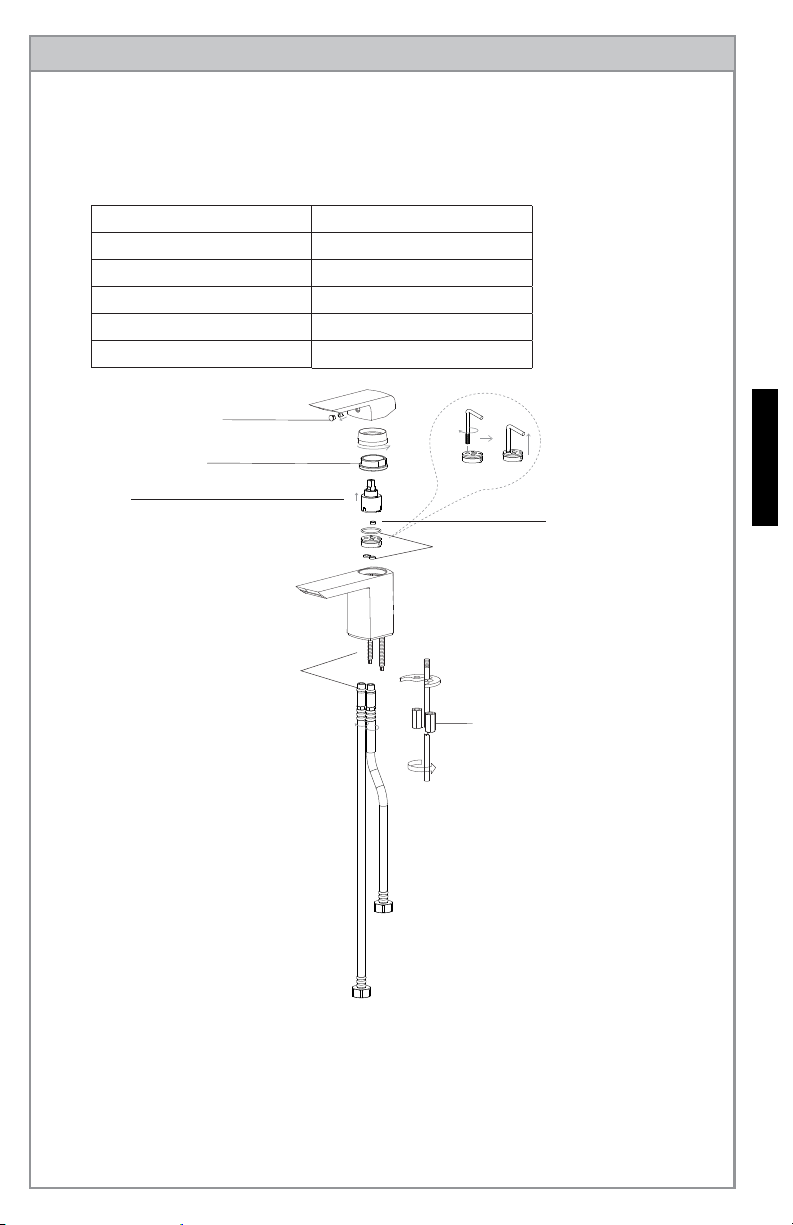

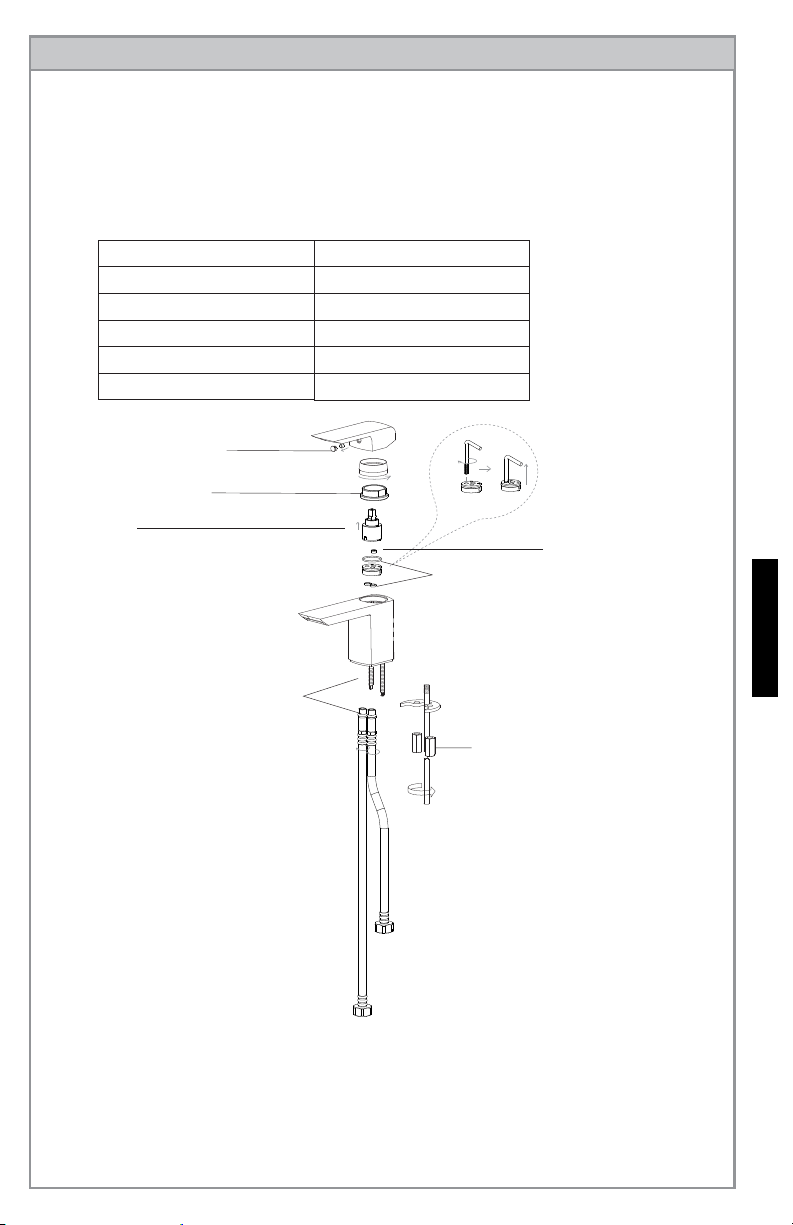

RESOLUCIÓN DE PROBLEMAS

Si usted siguió las instrucciones con atención y aun así el grifo no funciona correctamente, siga estos pasos como medida correctiva�

AREA A INSPECCIONARPROBLEMA

Flujo de agua insuficiente Flujo de agua excesiva Mango flojo Surtidor flojo Goteo

3, 4, 7 4 1, 2 6 2, 5, 7

Tornillo de fijación

1. ¿Esta correctamente ajustado? Placa de retención

2. ¿Esta correctamente ajustada?

Cartucho

3. ¿Está sucio o dañado?

Mangueras flexibles y adaptadores

7. Anillos en O están sucio o dañado? ¿Está tapado?

Regulador de flujo

4. ¿Está falta o sucio?

Anillo en O y junta

5. ¿Está sucia o dañada?

Soporte y contratuerca

6. ¿Está bien apretado?

ESPAÑOL

11

ESPAÑOL

4-3/4”

(121.4 mm)

3-13/16”

(97.4 mm)

BOSQUEJO

ABRIR

25°

AGUA

CALIENTE

45°45°

AGUA

FRÍA

1-3/4” (45 mm)

4-1/2”

(115 mm)

7.0”

(178 mm)

(76.7 mm)

7-3/8”

(187 mm)

1-1/4” Dia.

(32 mm)

CERRAR

3”

Orificio escariado

1-3/8” (35 mm)

Min

Espesor de la cubierta

1-1/2” (38 mm)

3/8” Comp

4-5/8”

(118.5 mm)

13”

(330 mm)

12

GARANTÍA

1� TOTO® garantiza que sus grifos residenciales y accesorios de baño (“Producto”) no presentan defectos en sus

materiales ni de fabricación durante su uso normal cuando son instalados y mantenidos adecuadamente, de por vida para el Producto a partir de la fecha de compra� Esta garantía limitada es válida solamente para el COMPRADOR ORIGINAL del Producto y no es transferible a una tercera persona, incluyendo, pero sin limitarse a, cualquier comprador o propietario subsecuente del Producto� Esta garantía aplica solamente al Producto TOTO comprado e instalado en América del Norte, Central, y del Sur�

2� Las obligaciones de TOTO bajo esta garantía se limitan a la reparación, cambio o cualquier otro ajuste, a

petición de TOTO, del Producto o partes que resulten defectuosas en su uso normal, siempre que dicho Producto haya sido instalado, utilizado y mantenido de acuerdo con las instrucciones� TOTO se reserve el derecho de hacer tantas inspecciones como sean necesarias para determinar la causa del defecto� TOTO no cobrará por la mano de obra o partes relacionadas con las reparaciones o cambios garantizados� TOTO no es responsable por el costo de la remoción, devolución y/o reinstalación del Producto�

3� Esta garantía no aplica en los siguientes casos: a� Daño o pérdida ocurrida en un desastre natural, tal como: incendio, sismo, inundación, relámpago,

tormenta eléctrica, etc�

b� Daño o pérdida resultado de cualquier accidente, uso no razonable, mal uso, abuso, negligencia o

cuidado, limpieza o mantenimiento inadecuado del Producto, incluyendo el uso de un agente limpiador abrasivo o el uso de cualquier otro producto de limpieza de manera inconsistente con las instrucciones

del Producto� c� Daño o pérdida causada por los sedimentos o material extraña contenida en un sistema de agua� d� Daño o pérdida causada por una mala instalación o por la instalación del Producto en un ambiente duro

y/o peligroso, o una remoción, reparación o modiﬁcación inadecuada del Producto� e� Daño o pérdida causada por sobrecargas eléctricas o rayos u otros actos que no sean responsabilidad

de TOTO o que el Producto no esté especiﬁcado para tolerar� f� Daño o pérdida causada por el uso normal y personalizado, tal como reducción del brillo, rayado o

pérdida de color en el tiempo debido al uso, prácticas de limpieza o condiciones del agua o atmosféricas�

4� Para que esta garantía limitada sea válida, prueba de compra es necesaria� TOTO anima el registro de la

garantía sobre compra para cree un archivo de la propiedad del producto en http://www�totousa�com� El registro del producto es totalmente voluntario y la falta a registrar no disminuirá sus derechas de garantía limitada�

5� Si el Si el producto es utilizado comercialmente o es instalado fuera de América del Norte, Central o del Sur,

TOTO garantiza que el producto no presenta defectos en sus materiales ni de fabricación durante su uso normal por un periodo de un (1) año a partir de la fecha de instalación del Producto, y todos los otros términos de esta garantía deberán aplicar excepto la duración de la garantía�

6� ESTA GARANTÍA LE DA DERECHOS LEGALES ESPECÍFICOS� USTED PODRÍA TENER OTROS DERECHOS

QUE PUEDEN VARIAR DEPENDIENDO DEL ESTADO O PROVINCIA EN EL QUE SE ENCUENTRE�

7� Para obtener el servicio de reparación de esta garantía, debe llevar el Producto o enviarlo prepagado a un

modulo de servicios TOTO junto con la prueba de compra (recibo de compra original) y una carta en la que plantee el problema, o póngase en contacto con un distribuidor TOTO o el contratista de servicio de los productos, o escriba directamente a TOTO U�S�A�, INC�, 1155 Southern Road, Morrow, GA 30260 (888) 295 8134 o (678) 466-1300, si fuera de los E�E�U�U� Si, debido al tamaño del producto o naturaleza del defecto, el Producto no puede ser devuelto a TOTO, la recepción en TOTO del aviso escrito del defecto junto con la prueba de compra (recibo de compra original) constituirá el envío� En tal caso, TOTO podrá escoger entre reparar el Producto en el domicilio del comprador o pagar el transporte del Producto a un módulo de servicio�

ESTA GARANTÍA ESCRITA ES LA ÚNICA GARANTÍA HECHA POR TOTO� LA REPARACIÓN, CAMBIO U OTRO AJUSTE ADECUADO, TAL COMO APARECE EN ESTA GARANTÍA, SERÁ EL ÚNICO REMEDIO DISPONIBLE PARA EL COMPRADOR ORIGINAL� TOTO NO SERÁ RESPONSABLE POR LA PÉRDIDA DEL PRODUCTO O POR CUALQUIER OTRO DAÑO ACCIDENTAL, ESPECIAL O CONSECUENTE O POR DAÑOS INCURRIDOS POR EL COMPRADOR ORIGINAL, O POR LA MANO DE OBRA U OTROS COSTOS RELACIONADOS CON LA INSTALACIÓN O REMOCIÓN, O COSTOS DE REPARACIONES HECHAS POR OTROS, O POR CUALQUIER OTRO GASTO NO INDICADO DE MANERA ESPECÍFICA EN LOS PÁRRAFOS ANTERIORES� EN NINGÚN CASO LA RESPONSABILIDAD DE TOTO EXCEDERÁ EL PRECIO DE COMPRA DEL PRODUCTO� EXCEPTO EN LA MEDIDA EN QUE QUEDE PROHIBIDO POR LA LEY APLICABLE, TODA GARANTÍA IMPLÍCITA, INCLUYENDO AQUELLAS DE COMERCIABILIDAD O IDONEIDAD DE USO PARA EL USO O PARA UN PROPÓSITO PARTICULAR, ESTÁ EXPRESAMENTE PROHIBIDA� ALGUNOS ESTADOS NO PERMITEN LAS LIMITACIONES ACERCA DE LA DURACIÓN DE UNA GARANTÍA TÁCITA, O LA EXCLUSIÓN O LIMITACIÓN DE DAÑOS INCIDENTALES O CONSECUENTES, POR LO QUE LA LIMITACIÓN E INCLUSIÓN ANTERIORES PUEDEN NO APLICAR A USTED�

ESPAÑOL

13

TABLE DES MATIÈRES

Merci d’avoir choisi TOTO! �� 14 Entretien et nettoyage �� 14 Avant de commencer �� 14 Pièces incluses �� 14 Outils nécessaires��15 Avertissements ��15 Procédure d’installation ��15 Depannage �� 17 Dimensions brutes ��18 Garantie ��19

MERCI D’AVOIR CHOISI TOTO!

La mission de TOTO est d’offrir au monde entier un style de vie sain, hygiénique et plus confortable� Comme principe de base, nous concevons chaque produit avec un équilibre entre la forme et la fonction� Félicitations pour votre choix�

ENTRETIEN ET NETTOYAGE

Votre nouveau robinet mélangeur est conçu pour un rendement sans problèmes et ce, pour de nombreuses années� Maintenez son aspect de neuf en le nettoyant régulièrement avec un savon doux, rincez-le à

FRANÇAIS

fond avec de l’eau chaude et essuyez-le avec un chiffon doux et propre� N’utilisez pas de nettoyants abrasifs, laine d’acier ou produits chimiques corrosifs car ils terniront la ﬁnition� Le non-respect de ces directives peut annuler votre garantie�

AVANT DE COMMENCER

 Observez tous les codes locaux de plomberie�  Assurez-vous que l’alimentation d’eau est coupée�  Lisez ces instructions attentivement aﬁn d’assurer une installation

adéquate�

 TOTO se réserve le droit de modiﬁer la conception du produit sans

préavis�

PIÈCES INCLUSES

Vériﬁez que vous disposez bien des pièces indiquées ci-dessous :

Corps

Levier & bouchon

Outil d’accès

14

Évacuation

Tige pivot

Bloc raccord

OUTILS NÉCESSAIRES

Bouton de la

Ruban pour tuyau Clé à molette Pinces réglables Tournevis cruciforme

AVERTISSEMENTS

Pour un fonctionnement sécuritaire, veuillez observer les indications suivantes:

 Pression de fonctionnement :

 Pression minimum ……�� 20 psi (0�14 MPa), dynamique

 Pression maximum ……� 80 psi (0�55 MPa), statique  N’utilisez pas le produit à une température ambiante sous 32°F (0°C)�  N’inversez pas les entrées d’eau chaude et d’eau froide�  N’utilisez pas de vapeur pour l’arrivée d’eau chaude�  Ne démontez pas la valve en céramique�  Pour assurer le produit maintient sa speciﬁe debit pour repondre a la

norme EPA, toujours utiliser le constructeur speﬁﬁe que aerateur pour robinet�

PROCÉDURE D’INSTALLATION

Installation du corps du robinet

1� Insérez les tuyaux ﬂexibles dans

le trou, un par un�

2� Insérez la tige du bouchon

endessous du robinet et vissez-la dans son bouton�

3� Faites glisser la cale en place et

ﬁxez le col à l’aide des écrous�

4� Ajustez le col et le bec pour

qu’ils soient tournés vers l’avant� Maintenez le col en place� Serrez l’écrou�

5� Connectez les tuyaux ﬂexibles

aux conduites d’alimentation� Vériﬁez que le tuyau de gauche est bien connecté à la conduite d’eau chaude et que le tuyau de droite est bien connecté à l’eau froide�

15

tige

Tuyau ﬂexible

Cale

Tige du

bouchon

Contre-

écrou

FRANÇAIS

PROCÉDURE D’INSTALLATION

Installation du tuyau d’écoulement

Bouchon d’écoulement

1� Placez de l’adhésif de plomberie

sur le ﬁletage de la bride�

2� Insérez la bride dans le trou du

tuyau d’écoulement�

3� Assemblez l’anneau, l’écrou de la

bride et le contre-écrou�

4� Installez le corps du tuyau

d’écoulement sur la bride�

5� Fixez le système d’écoulement

en serrant l’écrou de la bride et le contre-écrou�

6� Appliquez de l’adhésif de

plomberie sur le ﬁletage de l’about et installez l’about sur le système d’écoulement�

7� Insérez le bouchon d’écoulement dans la bride�

FRANÇAIS

8� Assemblez la tige pivot comme indiqué su le schéma� 9� Insérez la tige pivot dans le trou du bouchon d’écoulement y serrez

l’écrou�

10� Insérez la tige du bouchon et la tige-pivot dans le bloc de raccord

Serrez les deux tiges à l’aide d’un tournevis�

Filetage de

la bride

Écrou de la

bride

Contre-écrou

Corps du tuyau

d’écoulement

Filitage de l’about

About

Joint

Bride

Anneau

Tige pivot

Anneu

Tige du

bouchon

Ressort

Bloc de

connexion et

tige de pivot

16

DÉPANNAGE

ZONE Á INSPECTERPROBLÈME

4. Est-il absent ou sale?

Si vous avez bien suivi toutes les instructions et que votre robinet ne fonctionne pas convenablement, suivez la procédure de dépannage ci-dessous�

Débit d’eau trop faible Débit d’eau trop fort Poignée trop lâche Col trop lâche Fuite

Vis de pression

1. Est-ce bien serré?

Plaque de retenue

2. Est-ce bien serré?

Cartouche

3. Est-elle sale ou endommagée?

Boyaux flexibles et Adaptateurs

7. Les joints toriques sont-ils sales ou endommagés? Est-il obstrué?

3, 4, 7 4 1, 2 6 2, 5, 7

Régulateur de débit

Joint torique et joints

5. Est-il sale ou endommagé

FRANÇAIS

Support et Contre-écrou

6. Est-il correctement serré?

17

4-3/4”

(121.4 mm)

3-13/16”

(97.4 mm)

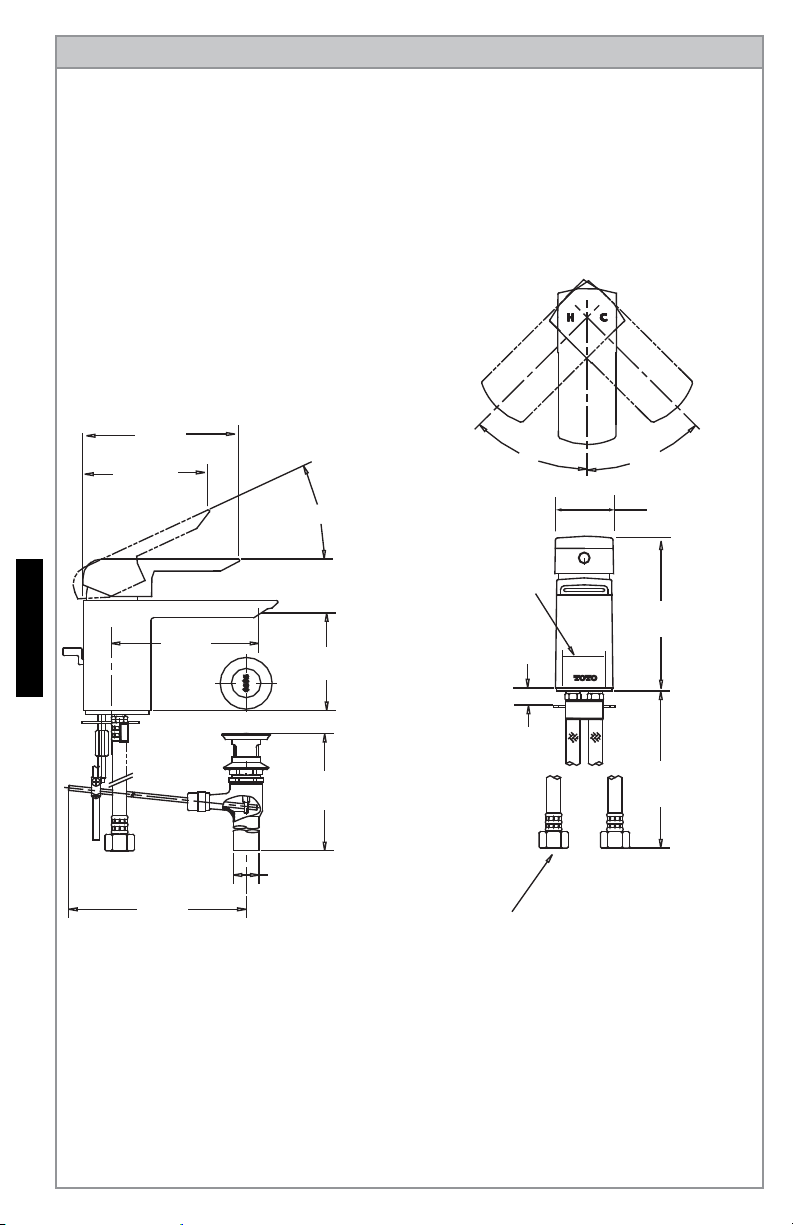

DIMENSIONS BRUTES

OUVERT

25°

FROIDCHAUD

45°45°

1-3/4” (45 mm)

FRANÇAIS

4-1/2”

(115 mm)

7.0”

(178 mm)

(76.7 mm)

7-3/8”

(187 mm)

1-1/4” Dia.

(32 mm)

FERMÉ

3”

Contre-trou

1-3/8” (35 mm)

Min.

Épaisseur de la sole

1-1/2” (38 mm)

3/8” Comp

4-5/8”

(118.5 mm)

13”

(330 mm)

18

GARANTIE

1� TOTO® garantit ses robinets résidentiels et accessoires de bain (« Produit ») contre tout défaut de matériau

et de fabrication pendant l’utilisation normale, lorsqu`ils sont correctement installés et maintenus pendant la durée de vie du produit à partir de la date d`achat du produit� La présente garantie limitée ne peut être prolongée que pour le seul ACHETEUR D`ORIGINE de l`appareil et n`est pas transférable à un tiers, y compris mais pas limité à tout acheteur ou propriétaire subséquent du produit� Cette garantie n’est applicable qu’aux produits achetés et installés en Amérique du Nord, Centrale, et du Sud�

2� Les obligations de TOTO selon les termes de cette garantie sont limitées à la réparation, remplacement ou

autre ajustement en conséquent, au choix de TOTO, des produits ou des pièces défectueuses en service normal, pourvu qu’un tel produit ait été installé, utilisé et entretenu conformément aux instructions� TOTO se réserve le droit d`effectuer ce genre de vérifications en cas de nécessité afin de déterminer la cause du défaut� TOTO ne facturera pas les interventions ou les pièces relatives à la réparation et au remplacement sous garantie� TOTO n`est pas responsable du coût de désinstallation, de renvoi et/ou de réinstallation de l`appareil�

3� La garantie ne s`applique pas dans les cas suivants: a� Dommage ou perte suite à une cause naturelle telle que incendie, tremblement de terre, inondation,

tonnerre, orage etc�

b� Dommage ou perte causé par tout accident, utilisation non adaptée, abus, négligence ou mauvais

traitement, nettoyage ou entretien de l`appareil, y compris l`utilisation d`agent abrasif ou l`utilisation d`autres produits de nettoyage de façon incompatible aux instructions de l`appareil�

c� Dommage ou perte causé par des sédiments ou tout autre corps étranger contenus dans un réseau

d`alimentation en eau�

d� Dommage ou perte suite à une mauvaise installation ou à l`installation de l`appareil dans un

environnement rude et/ou dangereux ou une mauvaise désinstallation, réparation ou modification de l`appareil�

e� Dommage ou perte suite à des surtensions, foudres ou tous autres actes qui ne sont pas la responsabilité

de TOTO, ou actes stipulés non supportables par le produit�

f� Dommage ou perte résultant d`une usure normale et habituelle, telle que la diminution du lustre, grattage

ou décoloration avec le temps, habitude de nettoyage, l`eau, ou des conditions atmosphériques�

4� Pour que la garantie limitée soit valable, la preuve d’achat est exigée� TOTO vous encourage à enregistrer

votre produit après l’achat pour créer un record du propriété, cela peut être fait au site http://www�totousa� com� L’enregistrement du produit est complètement volontaire et à défaut de l’enregistrement ne va pas limiter votre droit au garantie limitée�

5� Si le produit est utilisé dans un but commercial ou installé en dehors de L`Amérique du Nord, Centrale ou du

Sud, TOTO garantit que le produit est exempt de tous défauts matériels et de fabrication pour une utilisation normale pendant une durée de an (1) à partir de la date d`installation du produit, en plus de respecter tous les autres termes sauf la durée de cette garantie�

6� CETTE GARANTIE DONNE DES DROITS SPÉCIFIQUES� IL EST POSSIBLE QUE L’ACHETEUR AIT D’AUTRES

DROITS QUI VARIENT DUN ÉTAT A UN AUTRE OU D’UNE PROVINCE À L’AUTRE�

7� Pour obtenir une réparation selon les termes de cette garantie, l’acheteur doit livrer le produit dans un centre

de réparation de TOTO port payé avec preuve d’achat (reçu de caisse original), et une lettre expliquant le problème, ou contacter un distributeur de TOTO ou un entrepreneur de réparation du produit ou écrire directement à TOTO U�S�A�, INC�, Southern Road, Morrow, Géorgie 30260, (888) 295-8134 ou appelé (678) 466-1300, si en dehors de L’Etat Unis� Si, à cause de la taille du produit ou de la nature du défaut, il n’est pas possible de renvoyer le produit à TOTO, la réception par TOTO d’un avis écrit du défaut avec preuve d’achat (reçu de caisse original) constitue livraison� Dans un tel cas, TOTO peut choisir de réparer le produit chez l’acheteur ou de payer le transport du produit à un centre de réparation�

CETTE GARANTIE ÉCRITE EST LA SEULE GARANTIE FAITE PAR TOTO®� LA RÉPARATION, LE REMPLACEMENT OU TOUT AUTRE AJUSTEMENT APPROPRIÉ SELON LES TERMES DE CETTE GARANTIE EST LE SEUL RECOURS DE L’ACHETEUR INITIAL� TOTO N’EST PAS RESPONSABLE DE LA PERTE DU PRODUIT OU DE TOUT AUTRE DOMMAGE INDIRECT, SPÉCIAL OU SECONDAIRE OU DES DÉPENSES ENCOURUES PAR L’ACHETEUR INITIAL NI DE LA MAIN-D’OEUVRE OU AUTRES FRAIS ASSOCIÉS À L’INSTALLATION OU LA MANIPULATION, OU LES FRAIS DE RÉPARATION PAR DES TIERS, NI POUR TOUS AUTRES FRAIS PAS SPÉCIFIQUEMENT MENTIONNÉS� EN AUCUN CAS, LA RESPONSABILITÉ DE TOTO NE PEUT DÉPASSER LE PRIX D’ACHAT DU PRODUIT� SAUF QUAND INTERDITE PAR UNE LOI APPLICABLE, TOUTE GARANTIE SOUS-ENTENDUE, Y COMPRIS CELLE DE VENDABILITÉ OU D’APPLICATION POUR UN USAGE PARTICULIER, EST EXPRESSÉMENT REJETÉ� CERTAINES PAYS NE PERMETTENT PAS LA LIMITATION DE LA LONGUEUR D’UNE GARANTIE SOUS-ENTENDUE, OU L’EXCLUSION OU LA LIMITATION DES DOMMAGES INDIRECTS OU SECONDAIRES, IL EST DONC POSSIBLE QUE CETTE LIMITATION ET EXCLUSION NE S’APPLIQUE PAS À VOTRE CAS�

FRANÇAIS

19

TOTO U.S.A., Inc. 1155 Southern Road,

Morrow, Georgia 30260

Tel: 888-295-8134 Fax: 800-699-4889

www.totousa.com

0GU4109

Rev B

Warranty Registration and Inquiry

For product warranty registration, TOTO U.S.A. Inc. recommends online warranty registration. Please visit our web site http://www.totousa.com. If you have questions regarding warranty policy or coverage, please contact TOTO U.S.A. Inc., Customer Service Department, 1155 Southern Road, Morrow, GA 30260 (888) 295-8134 or (678) 466-1300 when calling from outside of U.S.A.

TOTO SBSA2044 Installation & Assembly [en, fr, es]
