TOTO SBSA1072 Installation & Assembly [en, fr, es, pt]

Installation and Owner’s Manual
Manual de instalación y del propietario
Manuel d’installation et d’utilisation
Manual de Instalação e do Proprietário

Shower trim
Borde de ducha
Robinetterie de douche
Acabamento do chuveiro

TBV01101U TBV02101U TBV01102U TBV02102U

TBV01103U TBV02103U TBV01104U TBV02104U

Warranty Registration and Inquiry
For product warranty registration, TOTO U.S.A. Inc. recommends online warranty registration. Please visit
our web site http://www.totousa.com. If you have questions regarding warranty policy or coverage, please contact
TOTO U.S.A. Inc., Customer Service Department, 1155 Southern Road, Morrow, GA 30260
[phone] or [phone] when calling from outside of U.S.A.

Thank you for Choosing TOTO!.......... 2

3

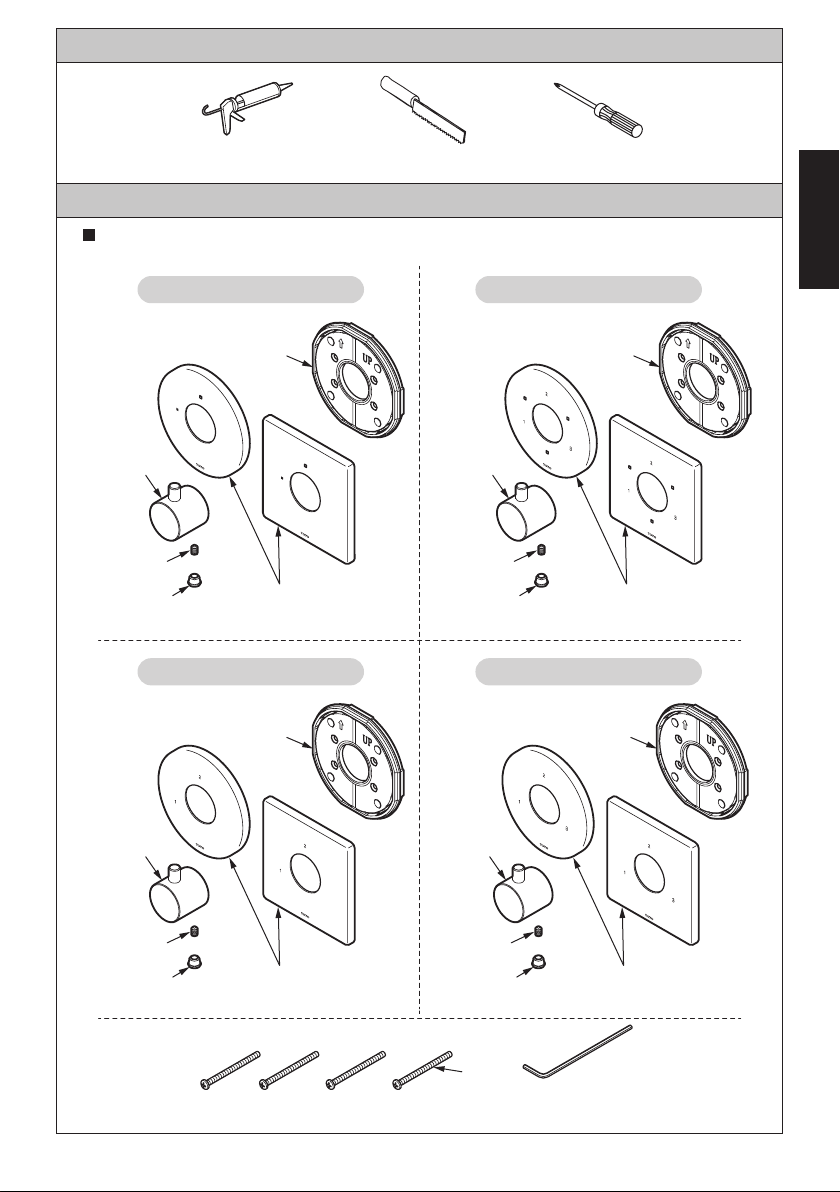

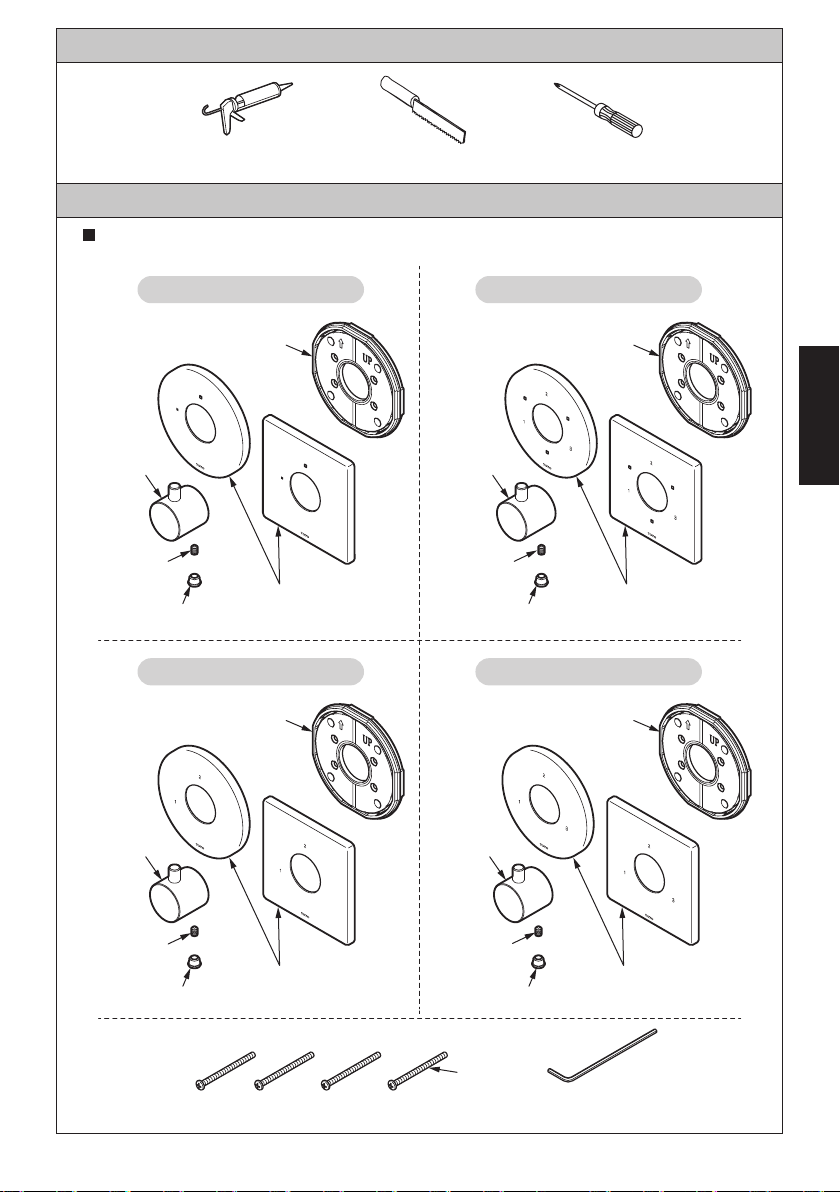

TOOLS YOU WILL NEED

INCLUDED PARTS

Check to make sure you have the following parts indicated below:

Handle

Screw

Set screw

Cap

Lining plate

Trim

Handle

Set screw

Cap

Lining plate

Trim

Handle

Set screw

Cap

Lining plate

Trim

Handle

Set screw

Cap

Lining plate

Trim

Screwdriver Hacksaw Silicon caulk

Hex wrench

(2.5mm)

TBV01101U / TBV02101U TBV01102U / TBV02102U

TBV01103U / TBV02103U TBV01104U / TBV02104U

Care and Cleaning................................ 2

Warnings................................................ 2

Before Installation................................. 2

ENGLISH

Tools you will need............................... 3

THANK YOU FOR CHOOSING TOTO!

The mission of TOTO is to provide the world with healthy, hygienic and more
comfortable lifestyles. We design every product with the balance of form and
function as a guiding principle. Congratulations on your choice.

TABLE OF CONTENTS

Included parts.................................... 3

Installation Procedure........................ 4

Warranty............................................... 7

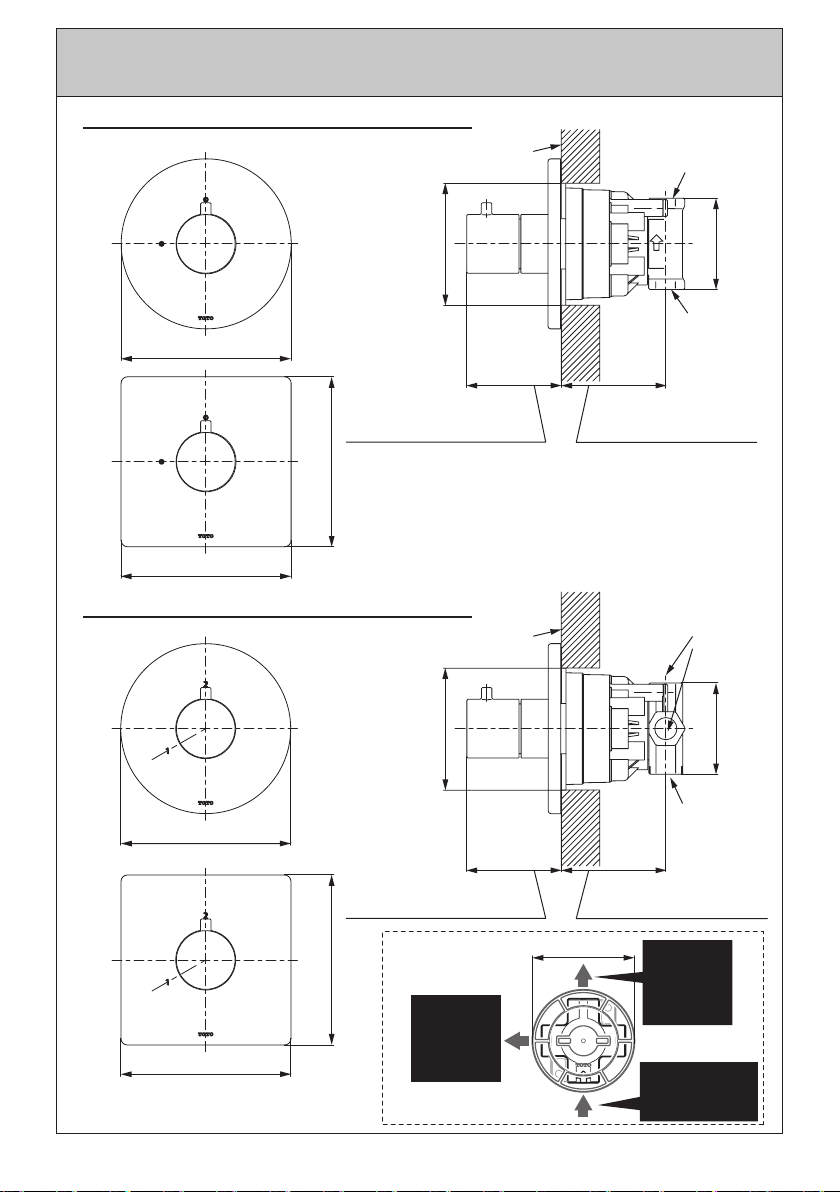

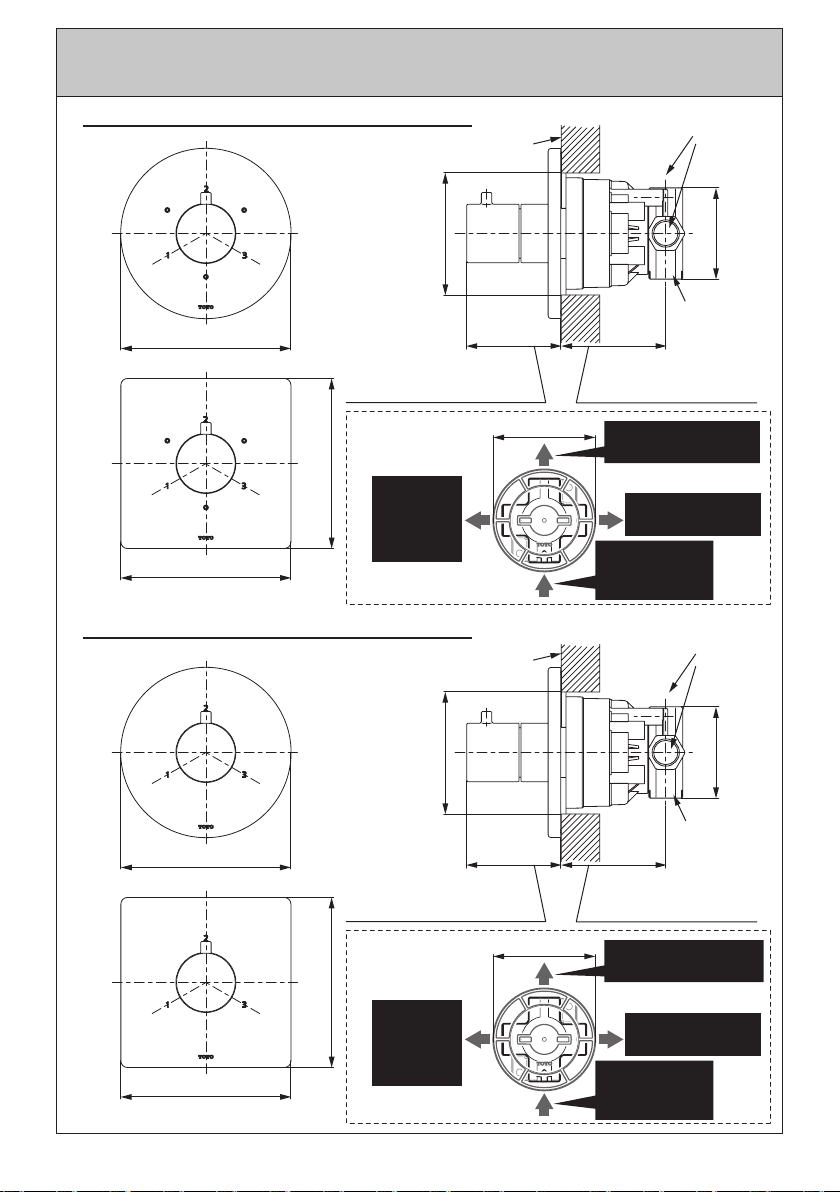

Rough-in dimensions........................ 26

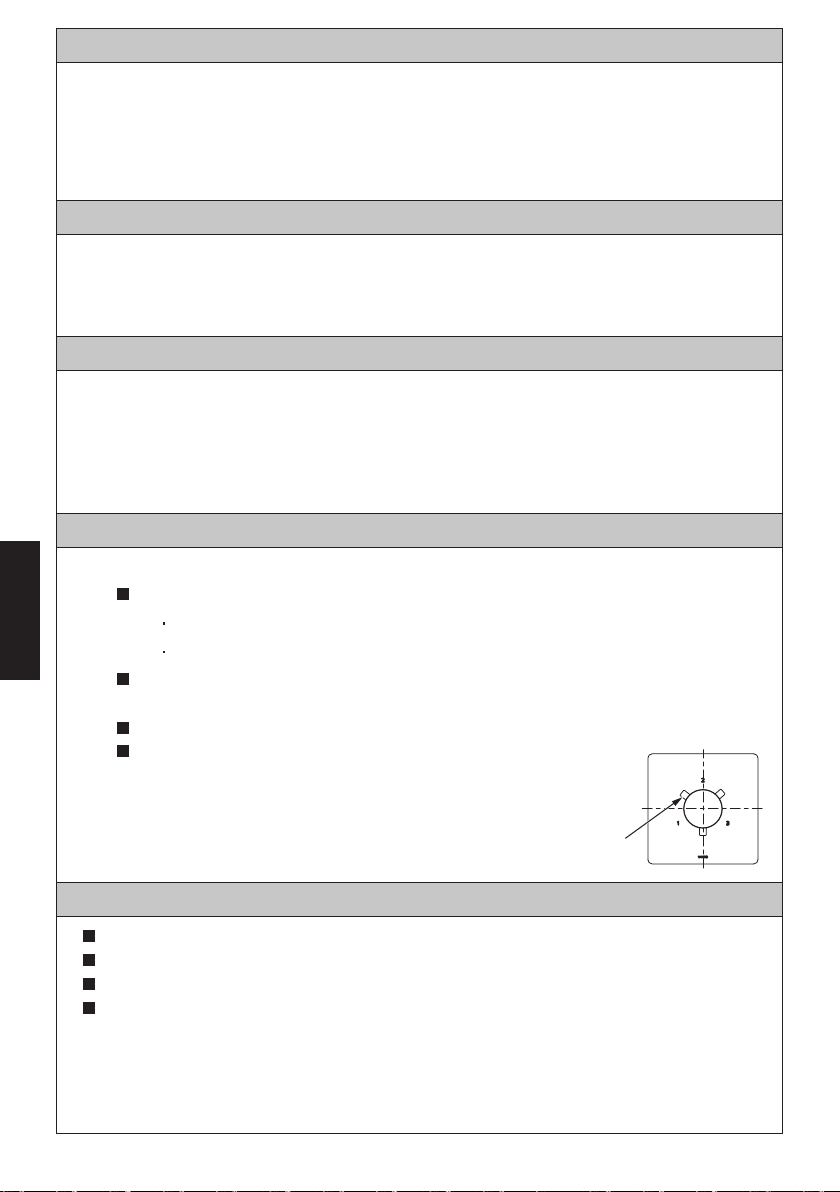

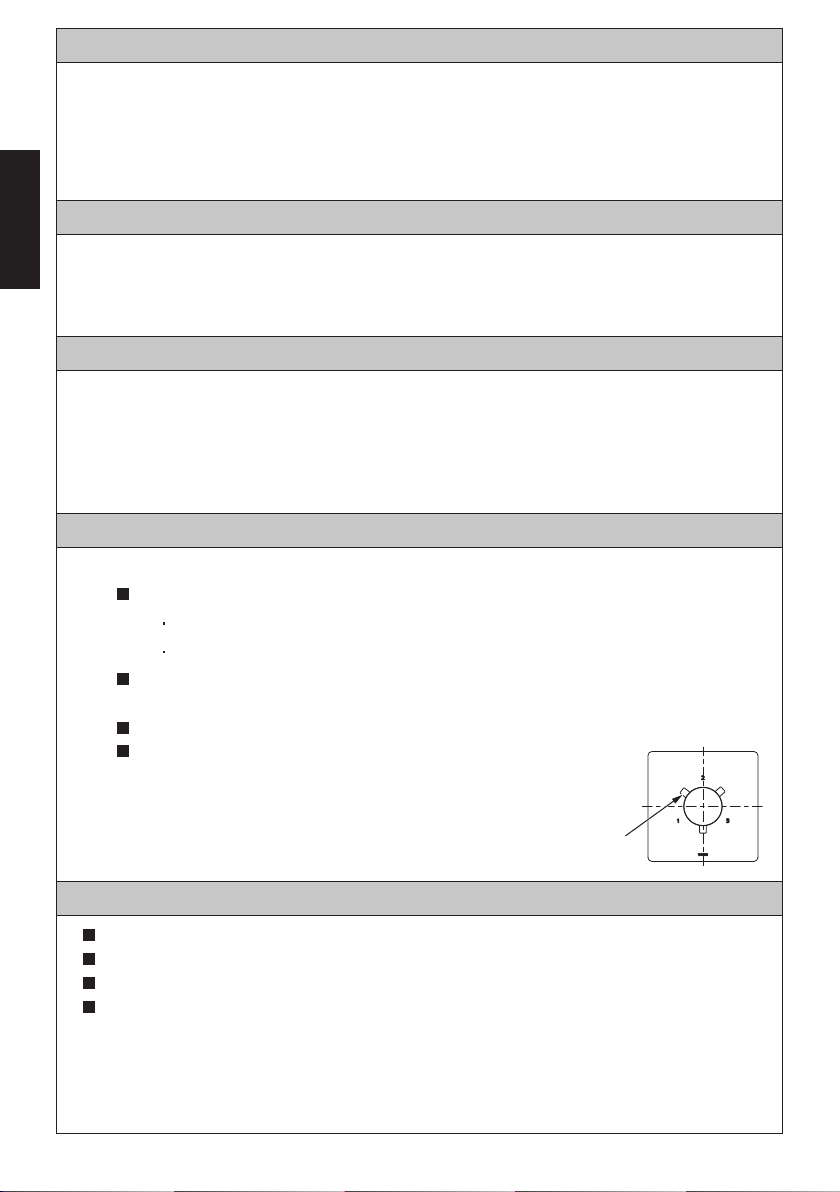

CARE AND CLEANING

Your new shower is designed for years of trouble-free performance. Keep it
looking new by cleaning it periodically with mild soap, rinsing thoroughly with
warm water and drying with a clean, soft cloth. Do not use abrasive cleaners,
steel wool or harsh chemicals, as thes will dull the finish. Failure to follow these
instructions may void your warranty.

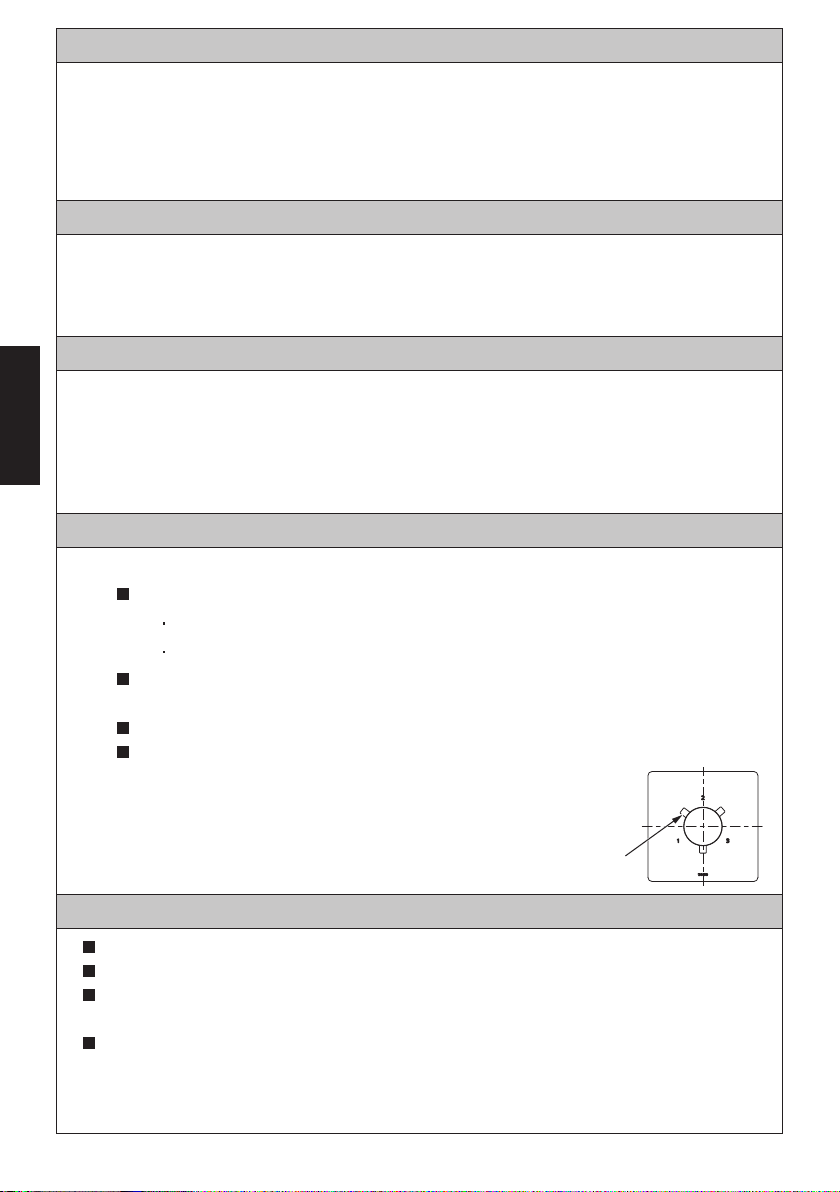

WARNINGS

For safe operation of the valve, please observe the following:

Operating Pressure:

Minimum Pressure....................20 psi (138 kPa), dynamic

Maximum Pressure...................80 psi (551 kPa), static

Do not solder the connections directly to the valve as damage to the
internal components may occur.
Do not use this product at an ambient temperature below 32°F (0°C).
For products TBV01104U and TBV02104U, the water
flow will be small and the product can not be used
when the handle rod are in the three positions shown
in the figure.

Handle rod

BEFORE INSTALLATION

Observe all local plumbing codes.
Make sure the water supply is shut off at the stop valve.
Read these instructions carefully to ensure proper installation.
TOTO reserves the right to update product design without notice.

2

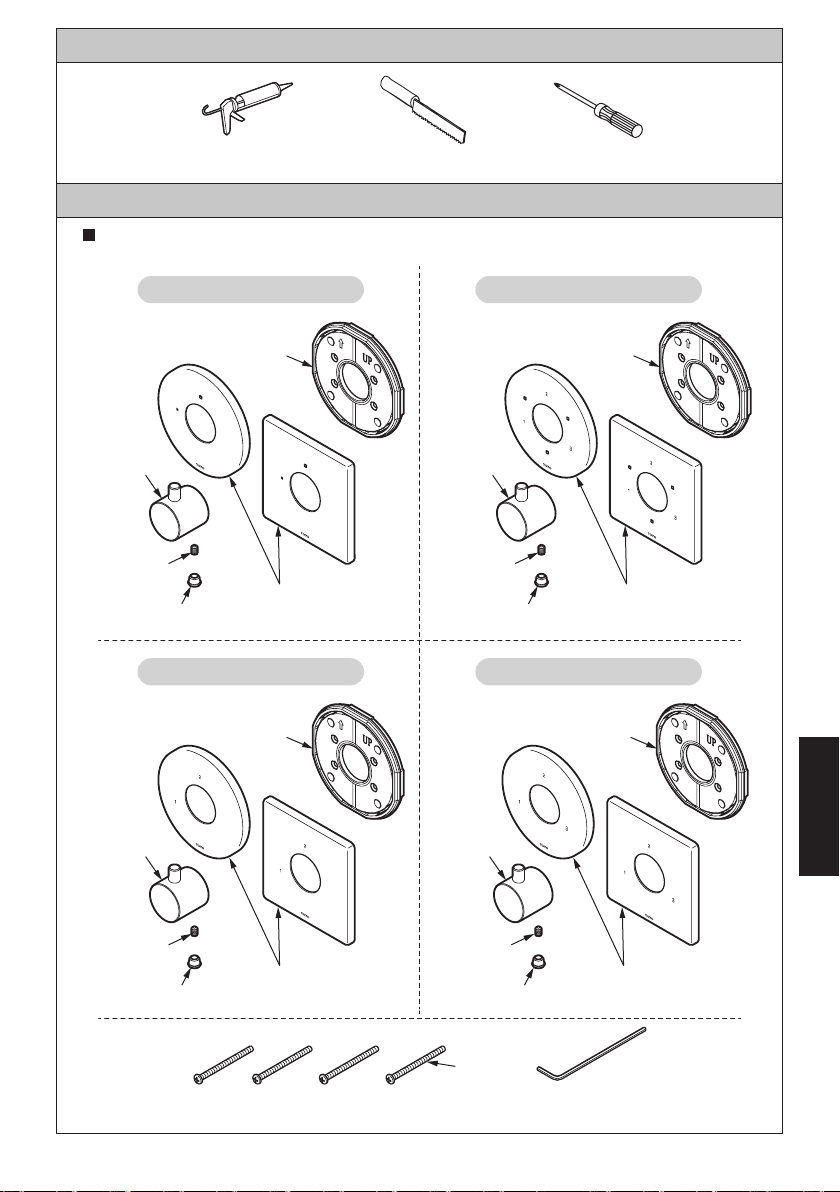

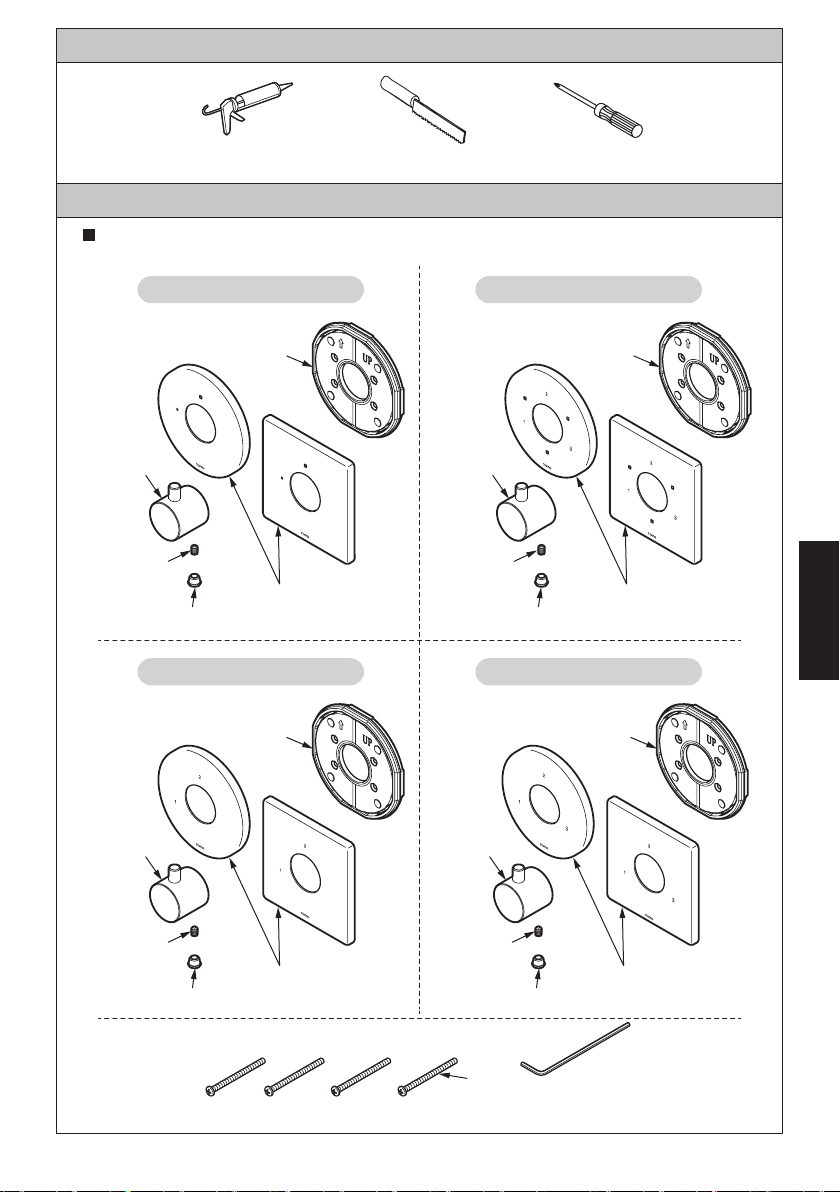

TOOLS YOU WILL NEED

Screwdriver Hacksaw Silicon caulk

INCLUDED PARTS

Check to make sure you have the following parts indicated below:

TBV01101U / TBV02101U TBV01102U / TBV02102U

ENGLISH

Handle

Set screw

Cap

Lining plate

Trim

Handle

Set screw

Cap

Lining plate

TBV01103U / TBV02103U TBV01104U / TBV02104U

Handle

Lining plate

Handle

Lining plate

Trim

Set screw

Cap

Trim

Set screw

3

Cap

Screw

Trim

Hex wrench

(2.5mm)

INSTALLATION PROCEDURE

5

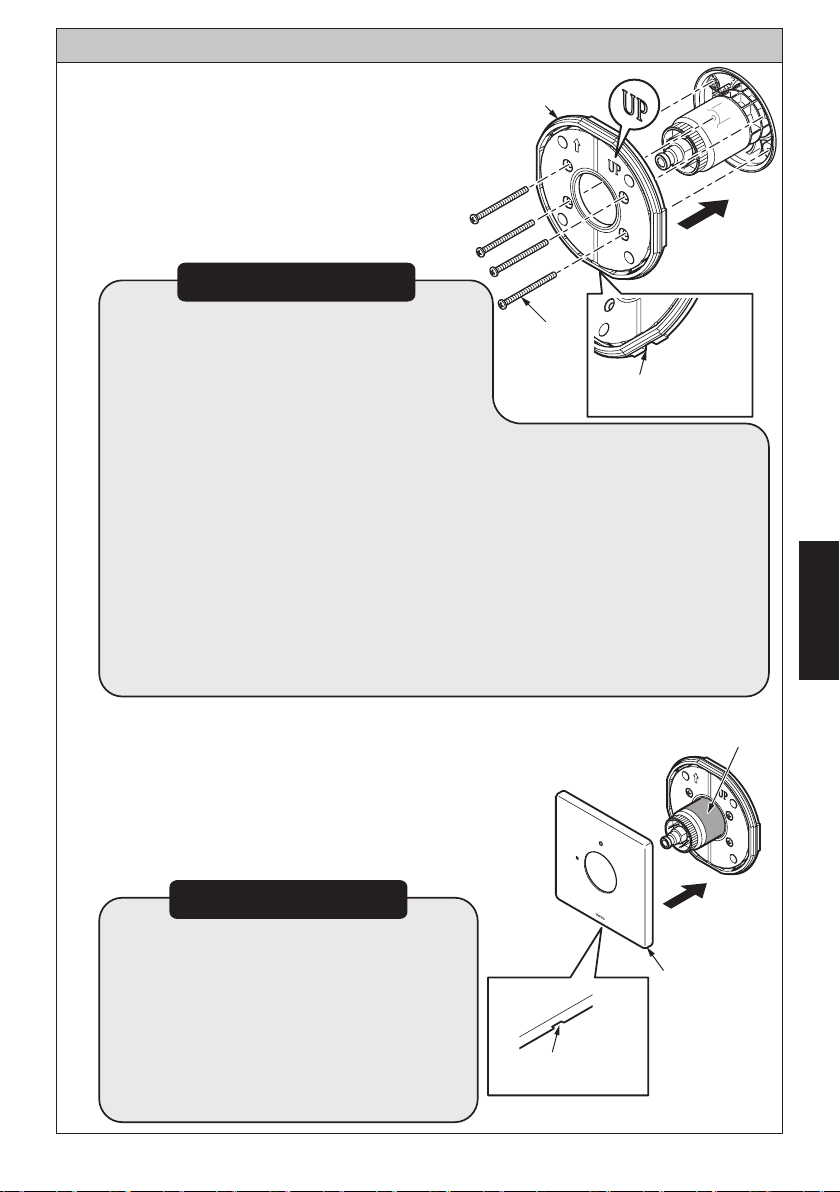

INSTALLATION PROCEDURE

1. Position and insert lining plate according to
the "UP" label on product.

2. Use a screwdriver to manually fasten the
screws on the lining plate.

3. Align and insert the trim through the cartridge
sleeve cover and over the lining plate. Make sure
the water discharge port is facing downward.

4. Keep the trim within 1/16” (1mm) of wall surface.

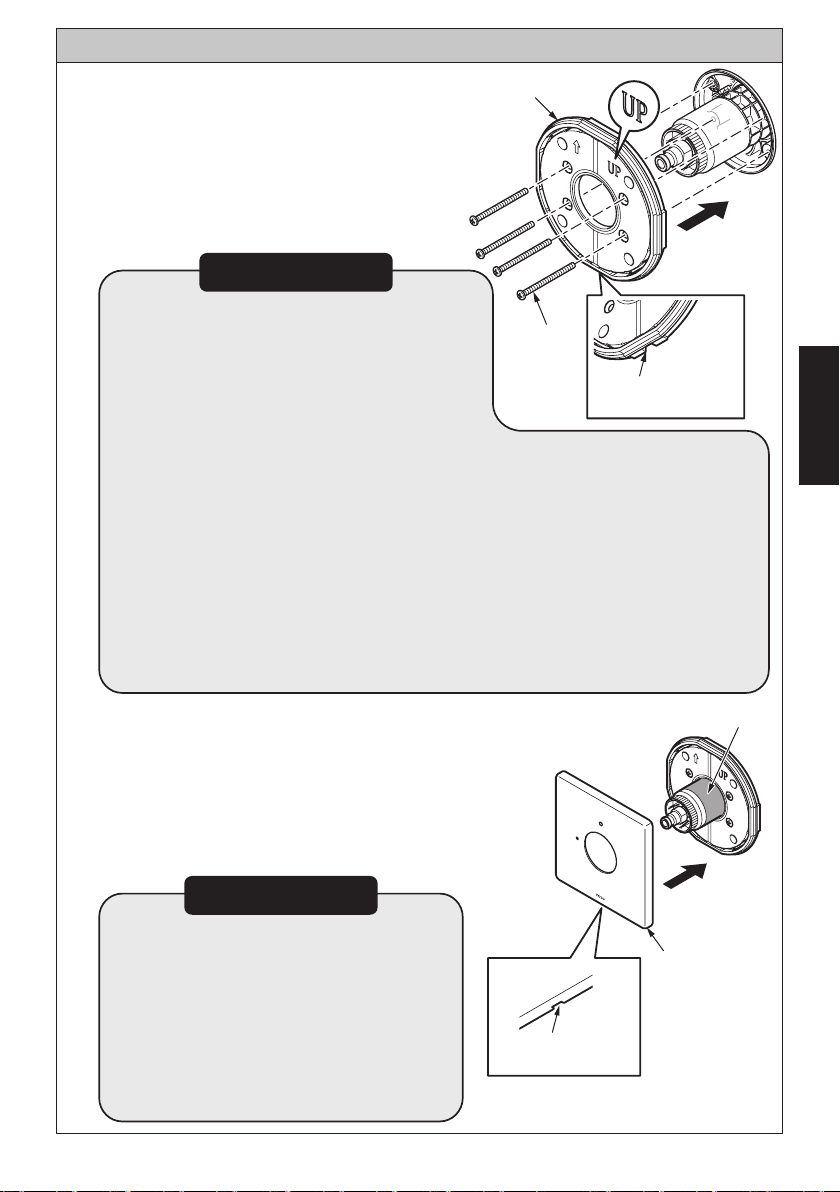

II. Installation of Trim

Lining plate

Screw

Water discharge
port

Cartridge sleeve

Trim

Water discharge
port

WARNING:

●Before installing lining plate, perform
a pressure test and verify that both
(HOT and COLD)

water valves are

completely open.

●Pay attention to the direction of
the lining plate when installing.
The water discharge port is
located at the BOTTOM of the
plate.

●DO NOT apply sealant to lining
plate as this may block water
discharge port. Lining plate
includes a foam sealing strip.

●When fastening the screws on the
lining plate, make sure to com-
press firmly. There should be no
gap between the lining plate and
the wall surface.

●DO NOT use an electric wrench to
fasten screws, these should be
tightened manually.

WARNING:

●DO NOT scratch the cartridge
sleeve when installing the trim.

●DO NOT apply waterproof caulk
around the trim as this may interfere
with the water discharge port
located underneath the trim.

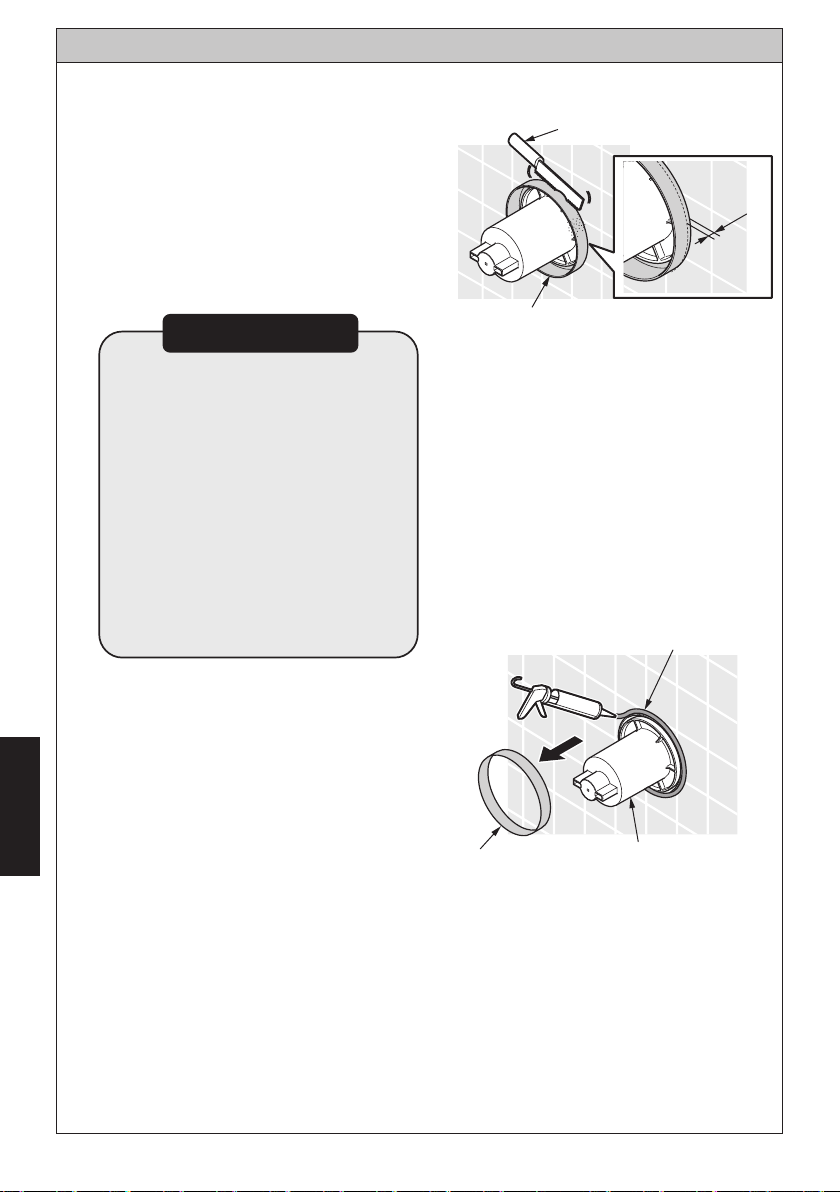

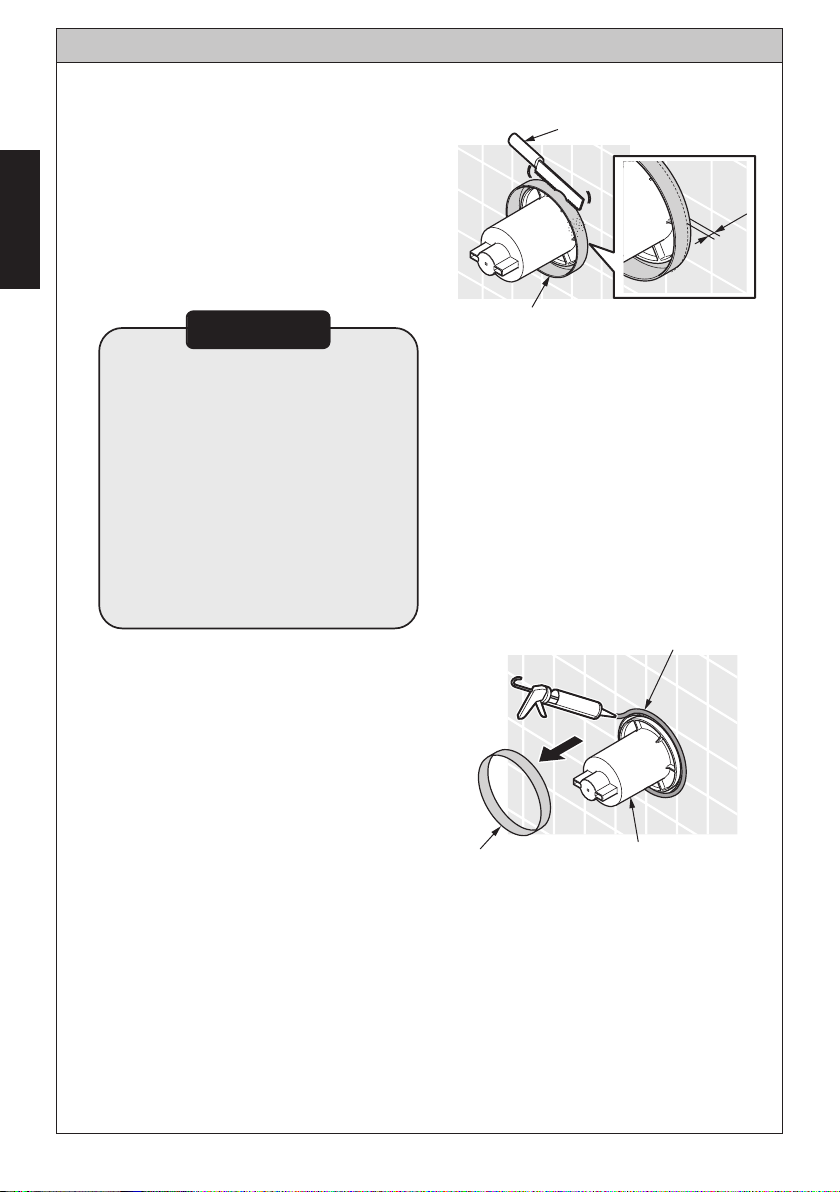

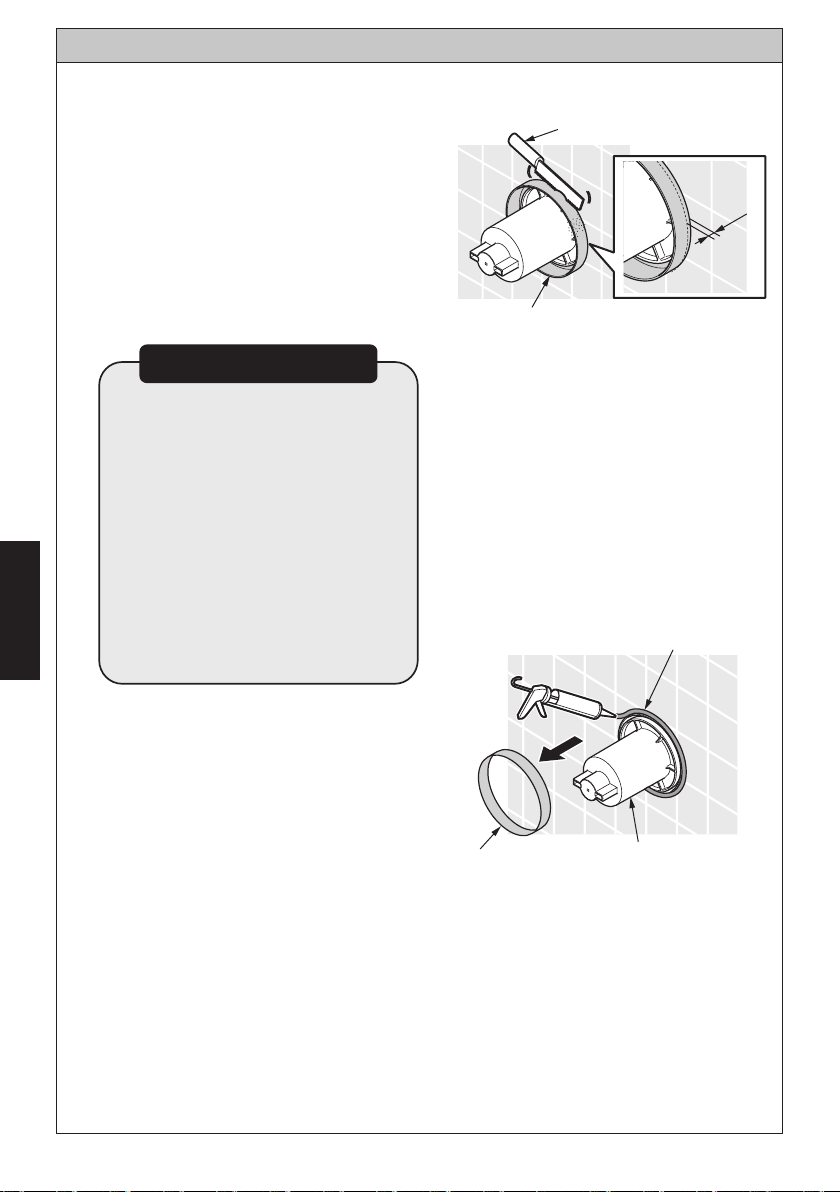

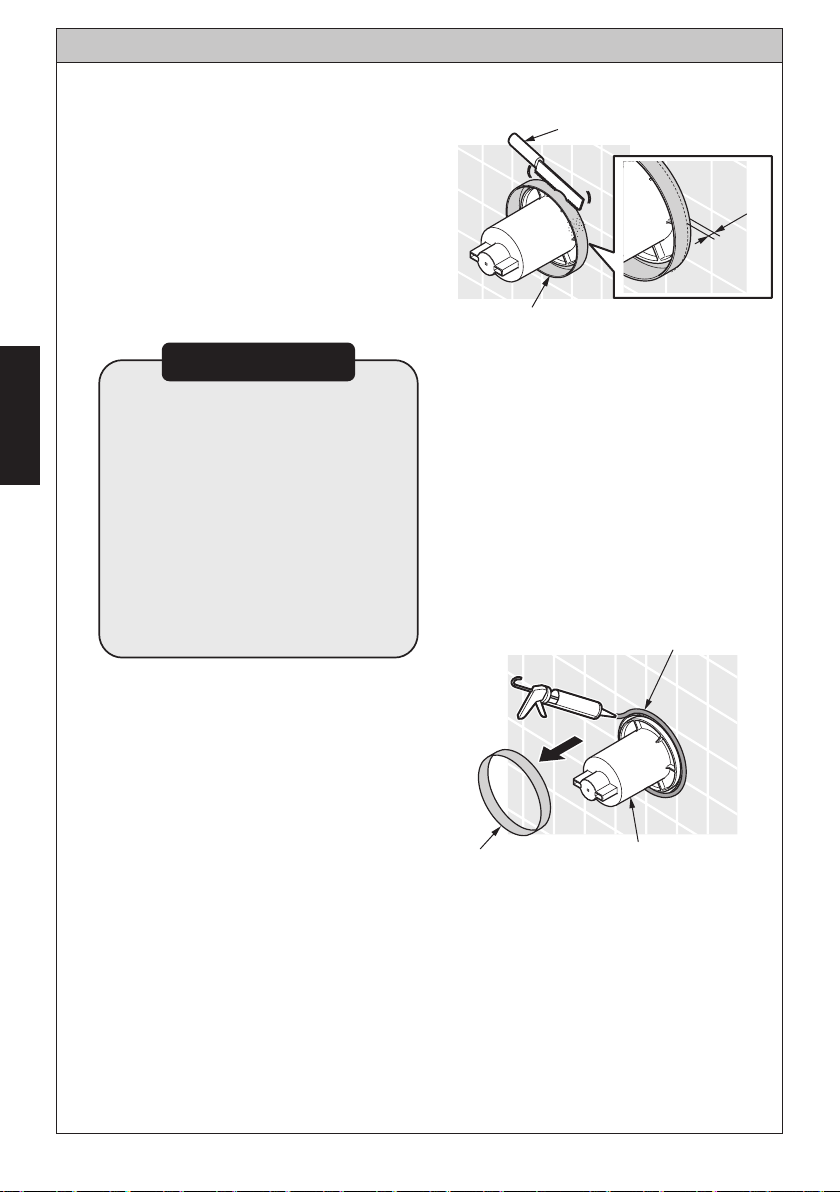

I. Preparing the Trim installation area

1. Use hacksaw to remove excess

ENGLISH

portion of outer plaster guard that
extends from the wall surface. The
space between the convex edge of
the outer plaster guard and the
wall surface needs to be within
1/16” (2mm).

2. Apply silicone caulk uniformly and
cover the gap between the outer
plaster guard and the wall surface.
Make sure adhesive is applied
evenly and not convex to the wall
surface.

3. Remove and discard the inner
plaster guard.

WARNING:

●Keep a neat edge and make
sure no edges are recessed
into the wall surface when
removing the outer plaster
guard for the valve.

●When cutting, the plaster
guard may get scratched, this
does not adversely affect the
product.

Outer plaster guard

Outer plaster guard

Hacksaw

Within
1/16”
(2mm)

Silicon caulk

Inner plaster guard

4

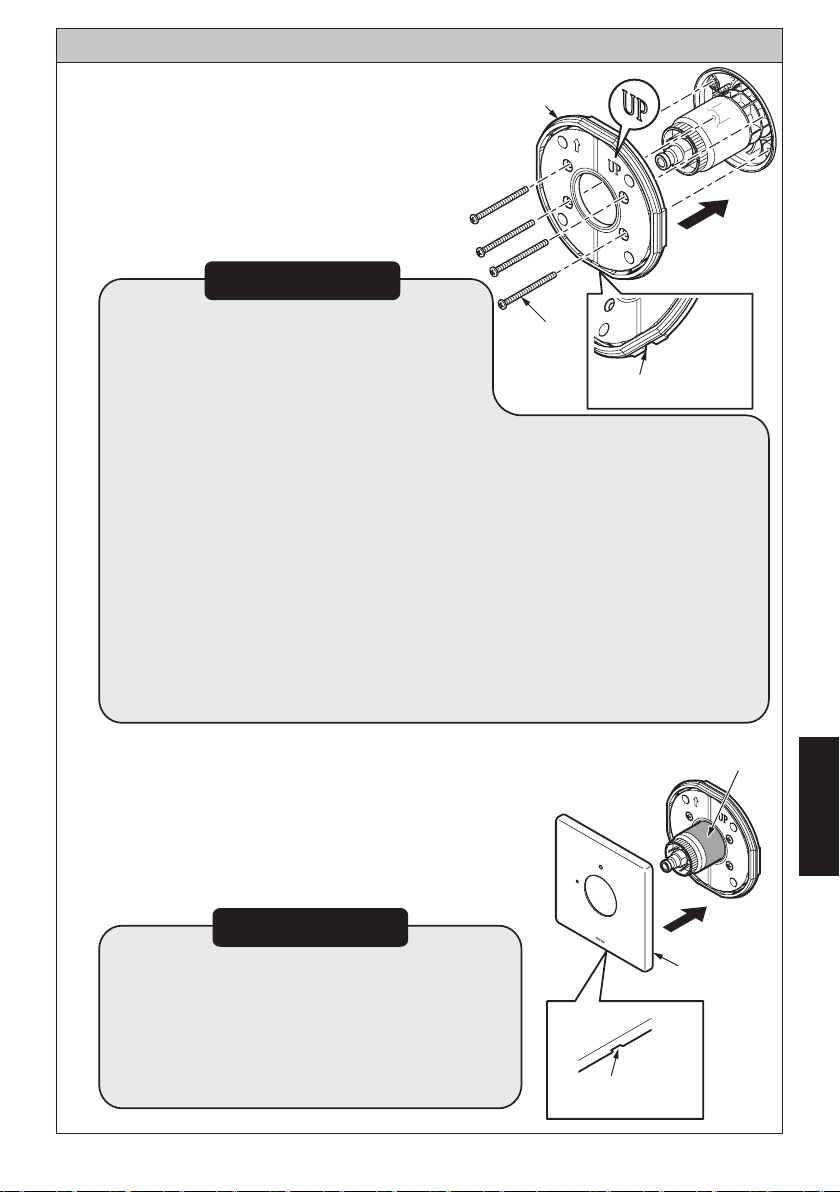

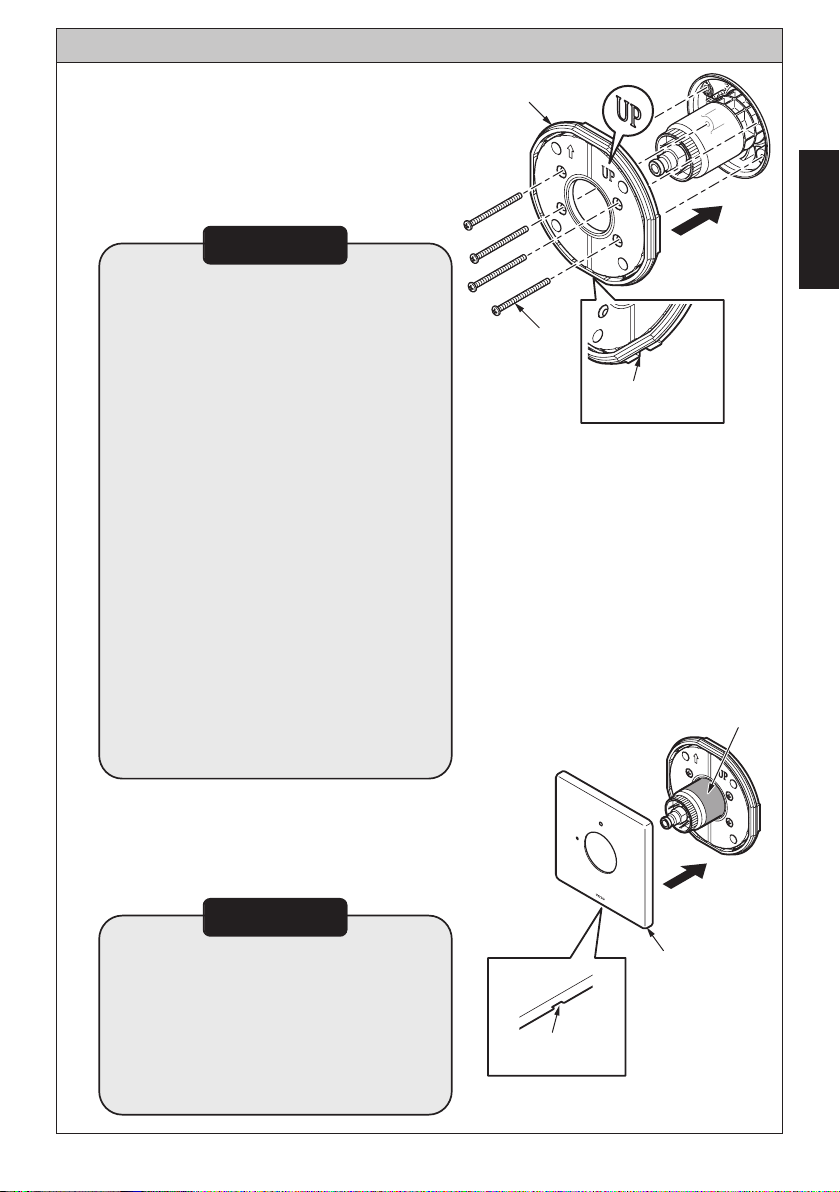

INSTALLATION PROCEDURE

II. Installation of Trim

Lining plate

1. Position and insert lining plate according to
the "UP" label on product.

2. Use a screwdriver to manually fasten the
screws on the lining plate.

WARNING:

●Before installing lining plate, perform
a pressure test and verify that both
(HOT and COLD)
completely open.

●Pay attention to the direction of
the lining plate when installing.
The water discharge port is
located at the BOTTOM of the
plate.

●DO NOT apply sealant to lining
plate as this may block water
discharge port. Lining plate
includes a foam sealing strip.

●When fastening the screws on the
lining plate, make sure to com­press firmly. There should be no
gap between the lining plate and
the wall surface.

●DO NOT use an electric wrench to
fasten screws, these should be
tightened manually.

water valves are

ENGLISH

Screw

Water discharge
port

Cartridge sleeve

3. Align and insert the trim through the cartridge
sleeve cover and over the lining plate. Make sure
the water discharge port is facing downward.

4. Keep the trim within 1/16” (1mm) of wall surface.

WARNING:

●DO NOT scratch the cartridge
sleeve when installing the trim.

●DO NOT apply waterproof caulk
around the trim as this may interfere
with the water discharge port
located underneath the trim.

5

Water discharge
port

Trim

5. Remove the cap from the handle.

WARRANTY

1.TOTO warrants its electronic flush valves,faucets and soap dispensers (“Product”) to be free from defects
in materials and workmanship during normal use when properly installed and serviced, for a period of
three (3) years from date of purchase. This limited warranty is extended only to the ORIGINAL PURCHAS-
ER of the Product and is not transferable to any third party, including but not limited to any subsequent
purchaser or owner of the Product.
This warranty applies only to TOTO Product purchased and installed in North, Central and South
America.

2.TOTO’s obligations under this warranty are limited to repair, replacement or other appropriate
adjustment, at TOTO’s option, of the Product or parts found to be defective in normal use, provided that
such Product was properly installed, used and serviced in accordance with instructions. TOTO reserves
the right to make such inspections as may be necessary in order to determine the cause of the defect.
TOTO will not charge for labor or parts in connection with warranty repairs or replacements. TOTO is
not responsible for the cost of removal, return and/or reinstallation of the Product.

3.This warranty does not apply to the following items:

a. Damage or loss sustained in a natural calamity such as fire, earthquake, flood, thunder, electrical
   storm, etc.
 b. Damage or loss resulting from any accident, unreasonable use, misuse, abuse, negligence, or   
   improper care, cleaning, or maintenance of the Product.
 c. Damage or loss resulting from sediments or foreign matter contained in a liquired soap system.
 d. Damage or loss resulting from improper installation or from installation of the Product in a harsh
   and/or hazardous environment, or improper removal, repair or modification of the Product.
 e. Damage or loss resulting from electrical surges or lightning strikes or other acts which are not the
   fault of TOTO or which the Product is not specified to tolerate.
 f. Damage or loss resulting from normal and customary wear and tear, such as gloss reduction,
   scratching or fading over time due to use, cleaning practices or water or atmospheric conditions,
   including but not limited to, the use of bleach, alkali, acid cleaners, dry (powder) cleaners or any
   other abrasive cleaners or the use of metal or nylon scrubbers.

4. In order for this limited warranty to be valid, proof of purchase is required. TOTO encourages warranty
registration upon purchase to create a record of Product ownership at http://www.totousa.com is required.
TOTO encouragers registration upon purchase and failure to register will not diminish your limited warran-
ty rights.

5. THIS WARRANTY GIVES YOU SPECIFIC LEGAL RIGHTS. YOU MAY HAVE OTHER RIGHTS WHICH
VARY FROM STATE TO STATE, PROVINCE TO PROVINCE OR COUNTRY TO COUNTRY.

6. To obtain warranty repair service under this warranty, you must take the Product or deliver it prepaid to
a TOTO service facility together with proof of purchase (original sales receipt) and a letter stating the
problem, or contact a TOTO distributor or products service contractor, or write directly to TOTO U.S.A.,
INC., 1155 Southern Road, Morrow, GA 30260 [phone] or [phone], if outside the U.S.A. If,
because of the size of the Product or nature of the defect, the Product cannot be returned to TOTO,
receipt by TOTO of written notice of the defect together with proof of purchase (original sales receipt)
shallconstitute delivery. In such case, TOTO may choose to repair the Product at the purchaser’s
location or pay to transport the Product to a service facility.

THIS WRITTEN WARRANTY IS THE ONLY WARRANTY MADE BY TOTO. REPAIR, REPLACEMENT OR
OTHER APPROPRIATE ADJUSTMENT AS PROVIDED UNDER THIS WARRANTY SHALL BE THE EXCLU-
SIVE REMEDY AVAILABLE TO THE ORIGINAL PURCHASER. TOTO SHALL NOT BE RESPONSIBLE

FOR
LOSS OF THE PRODUCT OR FOR OTHER INCIDENTAL, SPECIAL OR CONSEQUENTIAL DAMAGES
OR EXPENSES INCURRED BY THE ORIGINAL PURCHASER, OR FOR LABOR OR OTHER COSTS DUE
TO INSTALLATION OR REMOVAL, OR COSTS OF REPAIRS BY OTHERS, OR FOR ANY OTHER
EXPENSE NOT SPECIFICALLY STATED ABOVE. IN NO EVENT WILL TOTO’S RESPONSIBILITY EXCEED
THE PURCHASE PRICE OF THE PRODUCT. EXCEPT TO THE EXTENT PROHIBITED BY APPLICABLE
LAW, ANY IMPLIED WARRANTIES, INCLUDING THAT OF MERCHANTABILITY OR FITNESS FOR USE
OR FOR A PARTICULAR PURPOSE, ARE EXPRESSLY DISCLAIMED. SOME STATES DO NOT ALLOW
LIMITATIONS ON HOW LONG AN IMPLIED WARRANTY LASTS, OR THE EXCLUSION OR LIMITA-
TION OF INCIDENTAL OR CONSEQUENTIAL DAMAGES, SO THE ABOVE LIMITATION AND
EXCLUSION MAY NOT APPLY TO YOU.

7

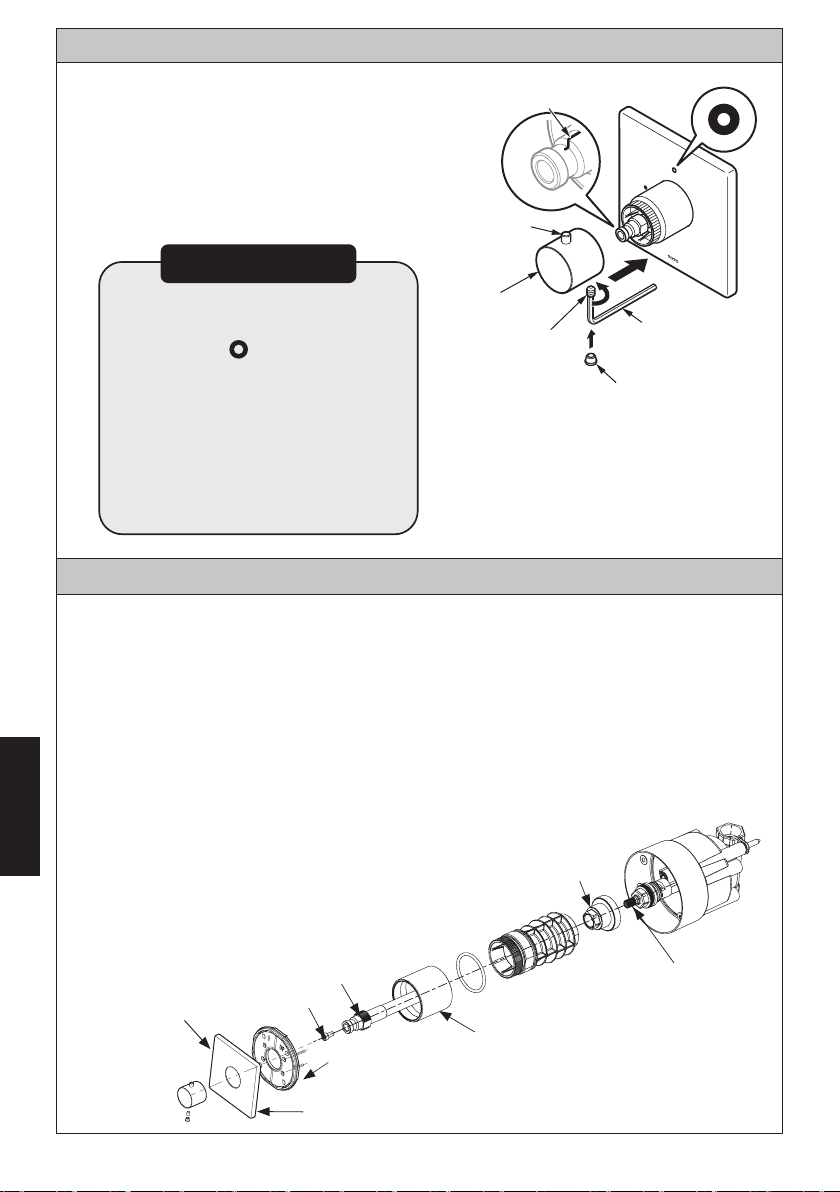

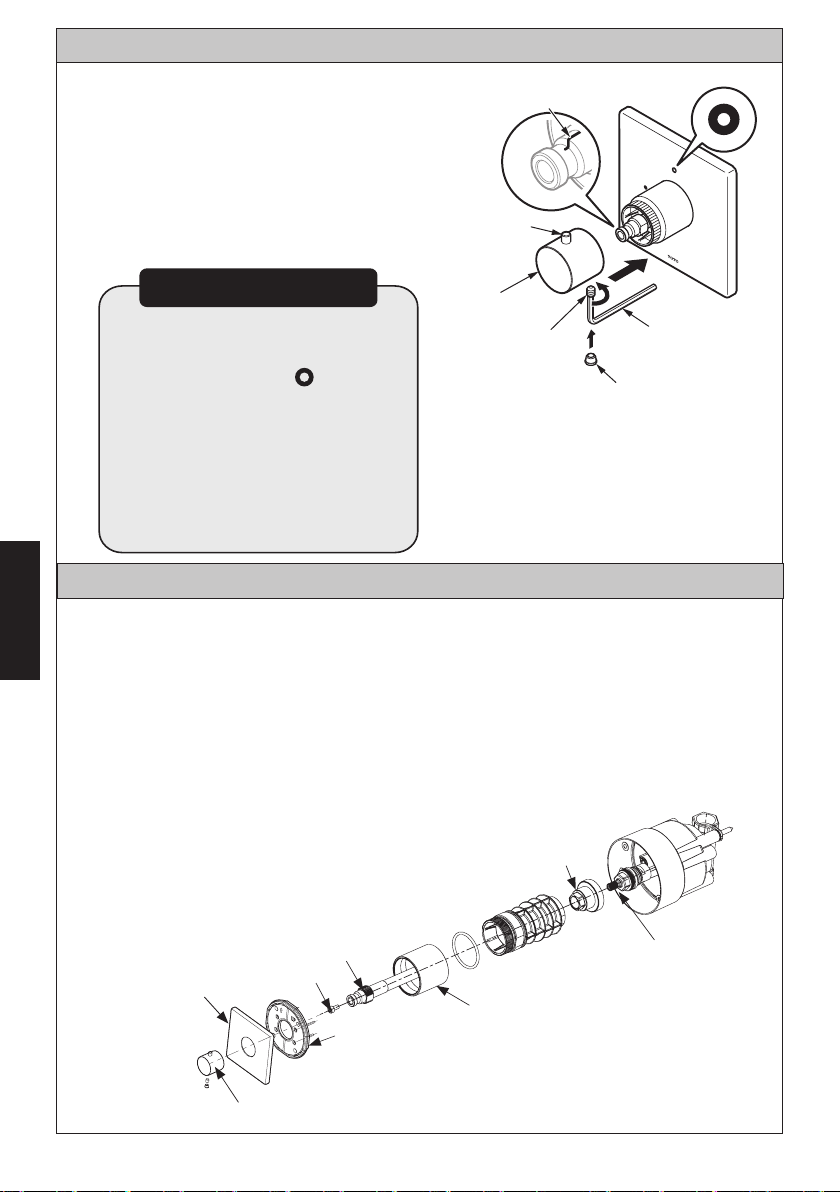

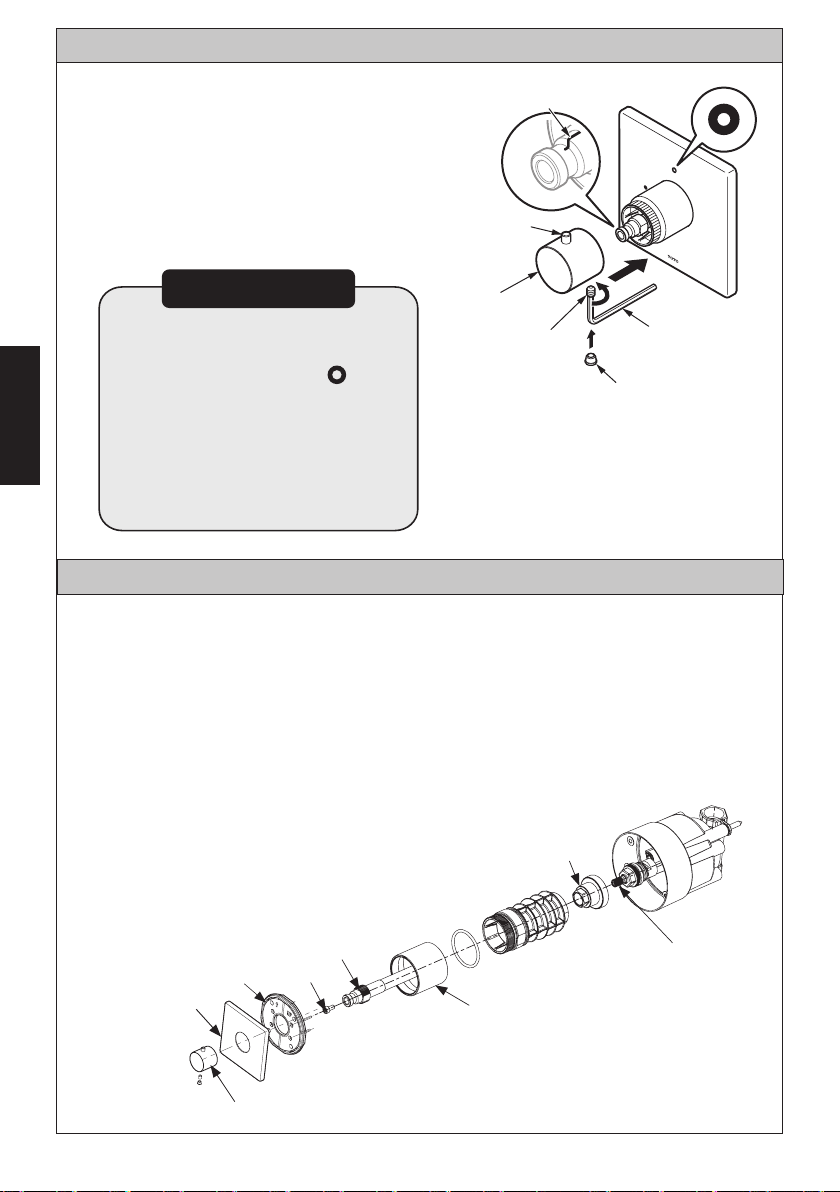

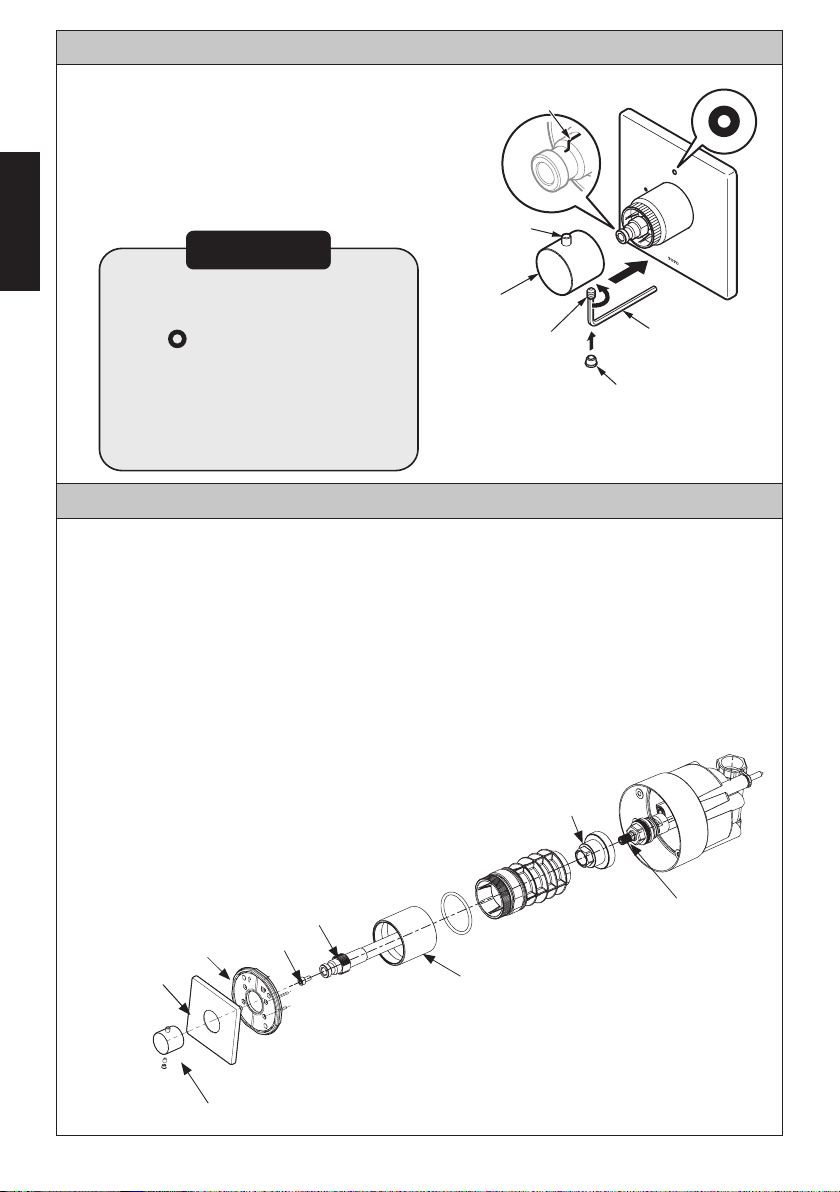

Insert the handle rod facing
upwards into the connector. Use a

ENGLISH

hex wrench (2.5mm) to fasten the
set screw to secure the handle.
Replace the cap onto the handle.

Cleaning the Valves

• Accesing the valve body

1. Remove the temperature control handle and diverter handle.

2. Remove the trim and lining plate.

• To clean the cartridge

1. Shut off the main Hot and Cold water supply.

2. Remove the set screw, valve stem and cartridge sleeve. Remove the nut
with a 17mm deep socket wrench.

3. After removing the cartridge, clean it by using water and a toothbrush or a
similarly soft-bristled brush.

IMPORTANT!

DO NOT use a wire or steel brush
as this may damage the unit.

INSTALLATION PROCEDURE

WARNING:

On model TBV02101*, the
handle rod should align with
the " " marking on the trim.
On models TBV02102*,
TBV02103*and TBV02104*, the
handle rod should align with
the "2" marking on the trim.

Lining Plate

Trim

Set Screw

Temperature

Control Handle

MAINTENANCE

Valve Stem

Connector

Handle rod

Handle

Set screw

Cartridge

Sleeve

Hex wrench
(2.5mm)

Cap

Nut

Cartridge

6

WARRANTY

1.TOTO warrants its electronic flush valves,faucets and soap dispensers (“Product”) to be free from defects
in materials and workmanship during normal use when properly installed and serviced, for a period of
three (3) years from date of purchase. This limited warranty is extended only to the ORIGINAL PURCHAS­ER of the Product and is not transferable to any third party, including but not limited to any subsequent
purchaser or owner of the Product.
This warranty applies only to TOTO Product purchased and installed in North, Central and South
America.

2.TOTO’s obligations under this warranty are limited to repair, replacement or other appropriate
adjustment, at TOTO’s option, of the Product or parts found to be defective in normal use, provided that
such Product was properly installed, used and serviced in accordance with instructions. TOTO reserves
the right to make such inspections as may be necessary in order to determine the cause of the defect.
TOTO will not charge for labor or parts in connection with warranty repairs or replacements. TOTO is
not responsible for the cost of removal, return and/or reinstallation of the Product.

3.This warranty does not apply to the following items:

a. Damage or loss sustained in a natural calamity such as fire, earthquake, flood, thunder, electrical
   storm, etc.
 b. Damage or loss resulting from any accident, unreasonable use, misuse, abuse, negligence, or   
   improper care, cleaning, or maintenance of the Product.
 c. Damage or loss resulting from sediments or foreign matter contained in a liquired soap system.
 d. Damage or loss resulting from improper installation or from installation of the Product in a harsh
   and/or hazardous environment, or improper removal, repair or modification of the Product.
 e. Damage or loss resulting from electrical surges or lightning strikes or other acts which are not the
   fault of TOTO or which the Product is not specified to tolerate.
 f. Damage or loss resulting from normal and customary wear and tear, such as gloss reduction,
   scratching or fading over time due to use, cleaning practices or water or atmospheric conditions,
   including but not limited to, the use of bleach, alkali, acid cleaners, dry (powder) cleaners or any
   other abrasive cleaners or the use of metal or nylon scrubbers.

4. In order for this limited warranty to be valid, proof of purchase is required. TOTO encourages warranty
registration upon purchase to create a record of Product ownership at http://www.totousa.com is required.
TOTO encouragers registration upon purchase and failure to register will not diminish your limited warran­ty rights.

5. THIS WARRANTY GIVES YOU SPECIFIC LEGAL RIGHTS. YOU MAY HAVE OTHER RIGHTS WHICH
VARY FROM STATE TO STATE, PROVINCE TO PROVINCE OR COUNTRY TO COUNTRY.

6. To obtain warranty repair service under this warranty, you must take the Product or deliver it prepaid to
a TOTO service facility together with proof of purchase (original sales receipt) and a letter stating the
problem, or contact a TOTO distributor or products service contractor, or write directly to TOTO U.S.A.,
INC., 1155 Southern Road, Morrow, GA 30260 [phone] or [phone], if outside the U.S.A. If,
because of the size of the Product or nature of the defect, the Product cannot be returned to TOTO,
receipt by TOTO of written notice of the defect together with proof of purchase (original sales receipt)
shallconstitute delivery. In such case, TOTO may choose to repair the Product at the purchaser’s
location or pay to transport the Product to a service facility.

THIS WRITTEN WARRANTY IS THE ONLY WARRANTY MADE BY TOTO. REPAIR, REPLACEMENT OR
OTHER APPROPRIATE ADJUSTMENT AS PROVIDED UNDER THIS WARRANTY SHALL BE THE EXCLU­SIVE REMEDY AVAILABLE TO THE ORIGINAL PURCHASER. TOTO SHALL NOT BE RESPONSIBLE FOR
LOSS OF THE PRODUCT OR FOR OTHER INCIDENTAL, SPECIAL OR CONSEQUENTIAL DAMAGES
OR EXPENSES INCURRED BY THE ORIGINAL PURCHASER, OR FOR LABOR OR OTHER COSTS DUE
TO INSTALLATION OR REMOVAL, OR COSTS OF REPAIRS BY OTHERS, OR FOR ANY OTHER
EXPENSE NOT SPECIFICALLY STATED ABOVE. IN NO EVENT WILL TOTO’S RESPONSIBILITY EXCEED
THE PURCHASE PRICE OF THE PRODUCT. EXCEPT TO THE EXTENT PROHIBITED BY APPLICABLE
LAW, ANY IMPLIED WARRANTIES, INCLUDING THAT OF MERCHANTABILITY OR FITNESS FOR USE
OR FOR A PARTICULAR PURPOSE, ARE EXPRESSLY DISCLAIMED. SOME STATES DO NOT ALLOW
LIMITATIONS ON HOW LONG AN IMPLIED WARRANTY LASTS, OR THE EXCLUSION OR LIMITA­TION OF INCIDENTAL OR CONSEQUENTIAL DAMAGES, SO THE ABOVE LIMITATION AND
EXCLUSION MAY NOT APPLY TO YOU.

ENGLISH

7

TABLA DE CONTENIDO

9

HERRAMIENTAS QUE VA A NECESITAR

PIEZAS INCLUIDAS

Verifique para asegurarse de tener las piezas que se indican a continuación:

Manija

Tornillo

Borde

Manija

Borde

Manija

Borde

Manija

Tornillo de
fijación

Tapa

Tornillo de
fijación

Tapa

Tornillo de
fijación

Tapa

Tornillo de
fijación

Tapa

Placa revestida

Placa revestida

Placa revestidaPlaca revestida

Borde

DestornilladorSierra para

metales

Sellador de silicona

Llave hexagonal

(2.5mm)

TBV01101U / TBV02101U TBV01102U / TBV02102U

TBV01103U / TBV02103U TBV01104U / TBV02104U

¡Gracias por elegir TOTO!..................8

Cuidado y Limpieza..............................8

Advertencias...........................................8

Antes de la Instalacion........................8

Herramientas que va a Necesitar.......9

¡GRACIAS POR ELEGIR TOTO!

La misión de TOTO es proporcionar al mundo estilos de vida saludables,
higiénicos y más cómodos. Diseñamos cada producto con el equilibrio de
forma y función como principio rector. Felicidades por tu elección.

ESPAÑOL

Su nuevo ducha está diseñado para años de rendimiento sin problemas.
Mantenga su aspecto como nuevo limpiando periódicamente con jabón
suave, enjuague bien con agua tibia y seque con un paño limpio y suave. No
use limpiadores abrasivos, lana de acero o productos químicos agresivos, ya
que éstos opacarán el acabado. El incumplimiento de estas instrucciones
puede anular la garantía

Para un funcionamiento seguro del ducha, tenga en cuenta lo siguiente:

Presión operacional:

No suelde las conexiones directamente en la válvula, ya que podría
ocasionar daños a los componentes internos.
No use el producto a una temperatura ambiente inferior a 32º F (0º C)

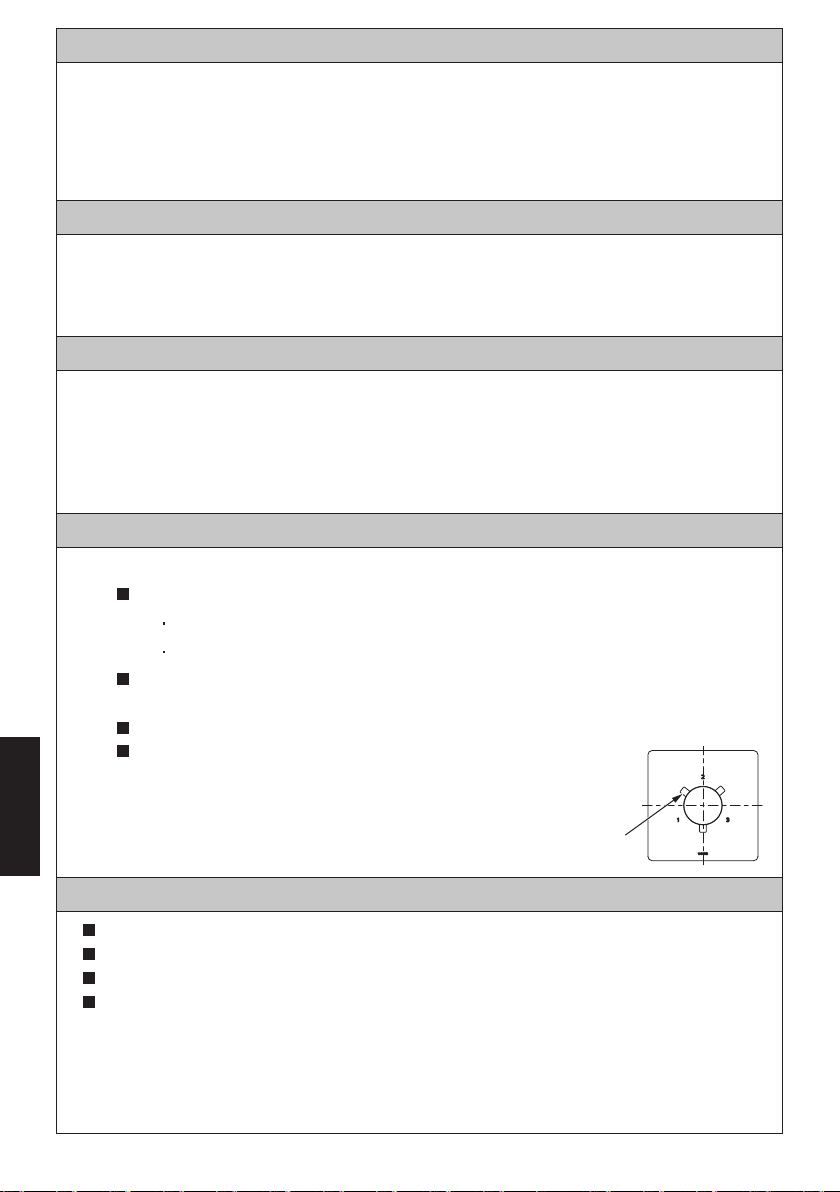

Para los productos TBV01104U y TBV02104U, el flujo
de agua debe ser pequeño y no se puede usar el
producto cuando las varillas de la manija están en
las tres posiciones que se muestran en la figura.

Presión mínima .................... 20 psi (138 kPa), dinámica

Presión máxima ................... 80 psi (551 kPa), estático

Piezas Incluidas....................................9

Procedimiento de Instalación..........10

Garantía................................................13

Dimensiones Preliminares................26

CUIDADO Y LIMPIEZA

ADVERTENCIAS

Manija rod

ANTES DE LA INSTALACIÓN

Observe todos los códigos de plomería locales.
Asegúrese de que el suministro de agua esté cerrado en la válvula de cierre.
Lea estas instrucciones cuidadosamente para asegurar una instalación
correcta.
TOTO se reserva el derecho de actualizar el diseño del producto sin
previo aviso.

8

HERRAMIENTAS QUE VA A NECESITAR

Sellador de silicona

metales

DestornilladorSierra para

PIEZAS INCLUIDAS

Verifique para asegurarse de tener las piezas que se indican a continuación:

TBV01101U / TBV02101U TBV01102U / TBV02102U

Placa revestida

Borde

Tapa

Placa revestidaPlaca revestida

Manija

Tornillo de
fijación

Tapa

TBV01103U / TBV02103U TBV01104U / TBV02104U

Placa revestida

Borde

Manija

Tornillo de
fijación

ESPAÑOL

Manija

Tornillo de
fijación

Tapa

Borde

Manija

Tornillo de
fijación

Tornillo

9

Borde

Tapa

Llave hexagonal

(2.5mm)

11

PROCEDIMIENTO DE INSTALACIÓN

1. Posicione e inserte la placa revestida conforme
a la etiqueta “UP” en el producto.

2. Use un destornillador para sujetar
manualmente los tornillos en la
placa revestida.

3. Proceda a alinear e insertar el borde a través de la
tapa del manguito del cartucho y por encima de
la placa revestida. Asegúrese de que el puerto de
descarga de agua esté apuntando hacia abajo.

4. Mantenga el borde dentro de 1/16” (1mm) de
superficie de la pared.

II. Montaje de borde

Placa revestida

Tornillo

Puerto de
descarga de agua

Manga del cartucho

Borde

Puerto de
descarga de agua

●Antes de instalar la placa
revestida, lleve a cabo una prueba
de presión y verifique que ambas
válvulas de agua (CALIENTE y FRÍA)
estén completamente abiertas.

●Preste atención a la dirección de la
placa revestida durante el montaje. El puerto de descarga de agua
está ubicado en la PARTE INFERIOR de la placa.

●NO aplique sellador a la placa revestida, ya que esto podría bloquear
el puerto de descarga de agua. La placa revestida incluye una cinta
selladora de espuma.

●Cuando sujete los tornillos en la placa revestida, asegúrese de compri-
mir firmemente. No debe haber un espacio entre la placa revestida y la
superficie de pared.

●NO utilice una llave eléctrica para sujetar tornillos, estos deben
apretarse manualmente.

ADVERTENCIA:

●NO raye el manguito del
cartucho durante el montaje de
borde.

●NO aplique sellador impermeable
alrededor del borde, ya que esto
puede interferir con el puerto de
descarga de agua ubicado debajo
del borde.

ADVERTENCIA:

PROCEDIMIENTO DE INSTALACIÓN

I. Preparación del área de montaje del borde

1. Use la sierra para quitar la parte
excesiva de protección de yeso
exterior que se extiende desde la
superficie de la pared. El espacio
entre el borde convexo de la
protección de yeso exterior y la
superficie de la pared debe ser de
alrededor de 1/16” (2 mm).

ESPAÑOL

●Mantenga el borde limpio y

●Al cortar, la protección de yeso

2. Aplique masilla de silicona
uniformemente y cubra el espacio
entre la protección de yeso
exterior y la superficie de la pared.
Asegúrese de que el adhesivo se
aplique de manera uniforme y no
convexa con respecto a la superfi­cie de la pared.

3. Remoción y eliminación de la
protección de yeso interior.

Sierra para metales

Dentro de
1/16”
(2mm)

ADVERTENCIA:

asegúrese de que no haya
rebajes en la superficie de la
pared cuando retire la protec­ción de yeso exterior de la
válvula.

puede rayarse, esto no afecta
negativamente al producto.

Protección de yeso
exterior

Protección de yeso
exterior

Sellador de silicona

Protección de yeso
interior

10

PROCEDIMIENTO DE INSTALACIÓN

II. Montaje de borde

Placa revestida

1. Posicione e inserte la placa revestida conforme
a la etiqueta “UP” en el producto.

2. Use un destornillador para sujetar
manualmente los tornillos en la
placa revestida.

ADVERTENCIA:

●Antes de instalar la placa
revestida, lleve a cabo una prueba
de presión y verifique que ambas
válvulas de agua (CALIENTE y FRÍA)
estén completamente abiertas.

●Preste atención a la dirección de la
placa revestida durante el montaje. El puerto de descarga de agua
está ubicado en la PARTE INFERIOR de la placa.

●NO aplique sellador a la placa revestida, ya que esto podría bloquear
el puerto de descarga de agua. La placa revestida incluye una cinta
selladora de espuma.

●Cuando sujete los tornillos en la placa revestida, asegúrese de compri­mir firmemente. No debe haber un espacio entre la placa revestida y la
superficie de pared.

●NO utilice una llave eléctrica para sujetar tornillos, estos deben
apretarse manualmente.

Tornillo

Puerto de
descarga de agua

ESPAÑOL

3. Proceda a alinear e insertar el borde a través de la
tapa del manguito del cartucho y por encima de
la placa revestida. Asegúrese de que el puerto de
descarga de agua esté apuntando hacia abajo.

4. Mantenga el borde dentro de 1/16” (1mm) de
superficie de la pared.

ADVERTENCIA:

●NO raye el manguito del
cartucho durante el montaje de
borde.

●NO aplique sellador impermeable
alrededor del borde, ya que esto
puede interferir con el puerto de
descarga de agua ubicado debajo
del borde.

11

Puerto de
descarga de agua

Manga del cartucho

Borde

PROCEDIMIENTO DE INSTALACIÓN

GARANTÍA

13

1. TOTO g arantiza que sus válvulas de descarga electrónica, grifos y dispensadores de jabón (“Producto”)
están libres de defectos en los materiales y mano de obra durante el uso normal cuando se instala y se
mantiene de manera adecuada, por un período de tres (3) años a partir de la fecha de adquisición. Esta
garantía limitada se extiende solamente al COMPRADOR ORIGINAL del Producto y no es transferible a
terceros, incluyendo pero no taxativamente cualquier comprador o propietario subsecuente del Produc-
to. Esta garantía se aplica solamente al producto TOTO adquirido e instalado en América del Norte,
Central y Sur.

2. Las obligaciones de TOTO conforme a esta garantía se limitan a la reparación, reemplazo u otro ajuste
apropiado,a discreción de TOTO, del Producto o las piezas que resulten defectuosas en su uso normal,
siempre que dicho Producto fuera instalado, utilizado y mantenido adecuadamente en consonancia a
las instrucciones. TOTO se reserva el derecho de realizar tantas inspecciones como sean necesarias para
determinar la causa del defecto. TOTO no cobrará por la mano de obra o piezas con respecto a las
reparaciones o reemplazos de la garantía.
TOTO no es responsable del costo de la retirada, devolución o reinstalación del Producto.

3. Esta garantía no se aplica a los siguientes puntos:

a. Daños o pérdidas resultantes de una calamidad natural como incendio, terremoto, inundación,   
   truenos,tormenta eléctrica, etc.
 b. Daños o pérdidas resultantes de cualquier accidente, uso irrazonable, uso indebido, abuso,
   negligencia, o cuidado inadecuado, limpieza o mantenimiento del Producto.
 c. Daños o pérdidas resultantes de los sedimentos o cuerpos extraños en un sistema de jabón líquido.
 d. Daños o pérdidas resultantes de una instalación incorrecta o de la instalación del Producto en un
   ambiente áspero o peligroso, o retirada, reparación o modificación inadecuada del Producto.
 e. Daños o pérdidas resultantes de sobrecargas eléctricas o rayos u otros actos que no sean
   responsabilidad de TOTO o que el Producto no es especificado para tolerar.
 f. Daños o pérdidas resultantes del desgaste normal y habitual, como pérdida de brillo, rayado o
   desvanecimiento con el tiempo debido al uso, prácticas de limpieza, condiciones atmosféricas o
   agua, incluyendo pero no taxativamente, el uso de lejía, alcalinos, limpiadores ácidos, limpiadores
   secos (polvo) o limpiadores abrasivos o el uso de depuradores de metal o nylon.

4. Con el fin de que esta garantía limitada sea válida,se requiere una prueba de compra. TOTO le aconseja
el registro de la garantía al momento de la comprapara crear un registro de la propiedad del Producto en
http://www.totousa.com.El registro del producto es completamente voluntario y no hacerlo no disminuirá
los derechos de su garantía limitada.

5. ESTA GARANTÍA LE OTORGA DERECHOS LEGALES ESPECÍFICOS. PUEDE TENER OTROS
DERECHOS QUE VARÍAN ENTRE ESTADOS, PROVINCIAS O PAÍSES.

6. A fin de obtener el servicio de reparación de la garantía en virtud de esta garantía, deberá llevar el
producto o entregarlo prepago a un servicio técnico de TOTO junto con el comprobante de compra
(recibo de venta original) y una carta que indique el problema, o póngase en contacto con un distribui-
dor o contratista de servicio de productos de TOTO o bien escriba directamente a TOTO U.S.A., INC.,
1155 Southern Road, Morrow, GA 30260 (888) 295 8134 o (678) 466-1300, si no se encuentra en los
Estados Unidos. Si, debido al tamaño del Producto o a la naturaleza del defecto, el Producto no se
puede devolver a TOTO, el recibo de TOTO del aviso por escrito del defecto junto con el comprobante
de compra (recibo de venta original) constituirá la entrega. En tal caso, TOTO puede optar por reparar
el Producto en el lugar del comprador o pagar para transportar el Producto a un servicio técnico.

ESTA GARANTÍA POR ESCRITO ES LA ÚNICA GARANTÍA REALIZADA POR TOTO. LA REPARACIÓN,
REEMPLAZO U OTRO AJUSTE ADECUADO, TAL COMO APARECE EN ESTA GARANTÍA SERÁ EL ÚNICO
RECURSO DISPONIBLE PARA EL COMPRADOR ORIGINAL. TOTO NO SERÁ RESPONSABLE

DE LA PÉRDIDA
DEL PRODUCTO O DE OTROS DAÑOS INCIDENTALES, ESPECIALES O
CONSECUENCIALES O GASTOS INCURRIDOS POR EL COMPRADOR ORIGINAL,

O DE LA MANO DE
OBRA U OTROS COSTOS RELACIONADOS CON LA INSTALACIÓN O RETIRADA, O COSTOS DE
REPARACIONES REALIZADOS POR OTROS O DE NINGÚN OTRO GASTO QUE NO SE HUBIERA
ESPECIFICADO ANTERIORMENTE. EN NINGÚN CASO LA RESPONSABILIDAD DE TOTO
EXCEDERÁ EL PRECIO DE COMPRA DEL PRODUCTO. SALVO DISPOSICIÓN LEGAL CONTRARIA,
TODA GARANTÍA IMPLÍCITA, QUE INCLUYE LA DE COMERCIABILIDAD O IDONEIDAD PARA USO O
PARA UN PROPÓSITO PARTICULAR, ESTÁ EXPRESAMENTE PROHIBIDA. ALGUNOS ESTADOS NO
PERMITEN LIMITACIONES SOBRE LA DURACIÓN DE UNA GARANTÍA IMPLÍCITA, O LA EXCLUSIÓN O
LIMITACIÓN DE DAÑOS INCIDENTALES O CONSECUENTES, POR ESO LA LIMITACIÓN Y EXCLUSIÓN
ANTERIORES PUEDEN NO APLICARSE EN ESTE CASO.

5. Quite la tapa de la manija. Inserte
la varilla de la manija apuntando
hacia arriba en el conector. Use
una llave hexagonal (2,5 mm) para
ajustar el tornillo de ajuste a fin de
sujetar firmemente la manija.
Vuelva a colocar la tapa en la
manija.

En el modelo TBV02101*, la

ESPAÑOL

varilla de la manija debe
alinearse con la marca " " del
borde.
En los modelos TBV02102*,
TBV02103* y TBV02104*, la varilla
de la manija debe alinearse con
la marca "2" del borde.

Limpieza de las válvulas

•Acceso al cuerpo de la válvula

1. Retire la manija

2. Retire la moldura y la placa revestida.

• Limpieza del cartucho

1. Cierre el suministro principal de agua caliente y fría.

2. Retire el tornillo de fijación, el vástago de la válvula y la manga del cartucho.
Retire la tuerca con una llave tubo de 17mm de profundidad.

3. Después de retirar el cartucho, límpielo con agua y
un cepillo de dientes o cepillo de cerdas suave similar.

¡IMPORTANTE!

No use un cepillo de acero ni alambre
ya que esto podría dañar la unidad.

ADVERTENCIA:

Placa

Revestida

Moldura

Manija de control

de temperatura

MANTENIMIENTO

Vastago de

Tornillo de

Fijacion

Valvula

Manija rod

Manija

Tornillo de fijación

Manga del

Cartucho

Conector

Tuerca

Llave hexagonal
(2.5mm)

Tapa

Cartucho

12

GARANTÍA

1. TOTO g arantiza que sus válvulas de descarga electrónica, grifos y dispensadores de jabón (“Producto”)
están libres de defectos en los materiales y mano de obra durante el uso normal cuando se instala y se
mantiene de manera adecuada, por un período de tres (3) años a partir de la fecha de adquisición. Esta
garantía limitada se extiende solamente al COMPRADOR ORIGINAL del Producto y no es transferible a
terceros, incluyendo pero no taxativamente cualquier comprador o propietario subsecuente del Produc­to. Esta garantía se aplica solamente al producto TOTO adquirido e instalado en América del Norte,
Central y Sur.

2. Las obligaciones de TOTO conforme a esta garantía se limitan a la reparación, reemplazo u otro ajuste
apropiado,a discreción de TOTO, del Producto o las piezas que resulten defectuosas en su uso normal,
siempre que dicho Producto fuera instalado, utilizado y mantenido adecuadamente en consonancia a
las instrucciones. TOTO se reserva el derecho de realizar tantas inspecciones como sean necesarias para
determinar la causa del defecto. TOTO no cobrará por la mano de obra o piezas con respecto a las
reparaciones o reemplazos de la garantía.
TOTO no es responsable del costo de la retirada, devolución o reinstalación del Producto.

3. Esta garantía no se aplica a los siguientes puntos:

a. Daños o pérdidas resultantes de una calamidad natural como incendio, terremoto, inundación,   
   truenos,tormenta eléctrica, etc.
 b. Daños o pérdidas resultantes de cualquier accidente, uso irrazonable, uso indebido, abuso,
   negligencia, o cuidado inadecuado, limpieza o mantenimiento del Producto.
 c. Daños o pérdidas resultantes de los sedimentos o cuerpos extraños en un sistema de jabón líquido.
 d. Daños o pérdidas resultantes de una instalación incorrecta o de la instalación del Producto en un
   ambiente áspero o peligroso, o retirada, reparación o modificación inadecuada del Producto.
 e. Daños o pérdidas resultantes de sobrecargas eléctricas o rayos u otros actos que no sean
   responsabilidad de TOTO o que el Producto no es especificado para tolerar.
 f. Daños o pérdidas resultantes del desgaste normal y habitual, como pérdida de brillo, rayado o
   desvanecimiento con el tiempo debido al uso, prácticas de limpieza, condiciones atmosféricas o
   agua, incluyendo pero no taxativamente, el uso de lejía, alcalinos, limpiadores ácidos, limpiadores
   secos (polvo) o limpiadores abrasivos o el uso de depuradores de metal o nylon.

4. Con el fin de que esta garantía limitada sea válida,se requiere una prueba de compra. TOTO le aconseja
el registro de la garantía al momento de la comprapara crear un registro de la propiedad del Producto en
http://www.totousa.com.El registro del producto es completamente voluntario y no hacerlo no disminuirá
los derechos de su garantía limitada.

5. ESTA GARANTÍA LE OTORGA DERECHOS LEGALES ESPECÍFICOS. PUEDE TENER OTROS
DERECHOS QUE VARÍAN ENTRE ESTADOS, PROVINCIAS O PAÍSES.

6. A fin de obtener el servicio de reparación de la garantía en virtud de esta garantía, deberá llevar el
producto o entregarlo prepago a un servicio técnico de TOTO junto con el comprobante de compra
(recibo de venta original) y una carta que indique el problema, o póngase en contacto con un distribui­dor o contratista de servicio de productos de TOTO o bien escriba directamente a TOTO U.S.A., INC.,
1155 Southern Road, Morrow, GA 30260 [phone] o [phone], si no se encuentra en los
Estados Unidos. Si, debido al tamaño del Producto o a la naturaleza del defecto, el Producto no se
puede devolver a TOTO, el recibo de TOTO del aviso por escrito del defecto junto con el comprobante
de compra (recibo de venta original) constituirá la entrega. En tal caso, TOTO puede optar por reparar
el Producto en el lugar del comprador o pagar para transportar el Producto a un servicio técnico.

ESTA GARANTÍA POR ESCRITO ES LA ÚNICA GARANTÍA REALIZADA POR TOTO. LA REPARACIÓN,
REEMPLAZO U OTRO AJUSTE ADECUADO, TAL COMO APARECE EN ESTA GARANTÍA SERÁ EL ÚNICO
RECURSO DISPONIBLE PARA EL COMPRADOR ORIGINAL. TOTO NO SERÁ RESPONSABLE
DEL PRODUCTO O DE OTROS DAÑOS INCIDENTALES, ESPECIALES O
CONSECUENCIALES O GASTOS INCURRIDOS POR EL COMPRADOR ORIGINAL,
OBRA U OTROS COSTOS RELACIONADOS CON LA INSTALACIÓN O RETIRADA, O COSTOS DE
REPARACIONES REALIZADOS POR OTROS O DE NINGÚN OTRO GASTO QUE NO SE HUBIERA
ESPECIFICADO ANTERIORMENTE. EN NINGÚN CASO LA RESPONSABILIDAD DE TOTO
EXCEDERÁ EL PRECIO DE COMPRA DEL PRODUCTO. SALVO DISPOSICIÓN LEGAL CONTRARIA,
TODA GARANTÍA IMPLÍCITA, QUE INCLUYE LA DE COMERCIABILIDAD O IDONEIDAD PARA USO O
PARA UN PROPÓSITO PARTICULAR, ESTÁ EXPRESAMENTE PROHIBIDA. ALGUNOS ESTADOS NO
PERMITEN LIMITACIONES SOBRE LA DURACIÓN DE UNA GARANTÍA IMPLÍCITA, O LA EXCLUSIÓN O
LIMITACIÓN DE DAÑOS INCIDENTALES O CONSECUENTES, POR ESO LA LIMITACIÓN Y EXCLUSIÓN
ANTERIORES PUEDEN NO APLICARSE EN ESTE CASO.

O DE LA MANO DE

DE LA PÉRDIDA

ESPAÑOL

13

TABLE DES MATIÈRES

15

OUTILLAGE NÉCESSAIRES

PIÈCES INCLUSES

Vérifiez que vous disposez bien des pièces indiquées ci-dessous:

Poignée

Vis

Robinetterie

Poignée

Robinetterie

Poignée

Robinetterie

Poignée

Vis de
blocage

Casquette

Vis de
blocage

Casquette

Vis de
blocage

Casquette

Vis de
blocage

Casquette

Plaque de
revêtement

Plaque de
revêtement

Plaque de
revêtement

Plaque de
revêtement

Robinetterie

TournevisScie à métaux Mastic en silicone

Clé hexagonale

(2.5mm)

TBV01101U / TBV02101U TBV01102U / TBV02102U

TBV01103U / TBV02103U TBV01104U / TBV02104U

Merci D’avoir Choisi TOTO!..............14

Nettoyage...........................................14

Avertissements......................................14

Avant L’installation.............................14

Pièces Incluses.................................15

Procédure D’Installation..................16

Garantíe..............................................19

Dimensions Brutes...........................26

Outillage Nécessaires.........................15

MERCI D’AVOIR CHOISI TOTO!

La mission de TOTO est de fournir au monde des modes de vie sains,
hygiéniques et plus confortables. Nous concevons chaque produit avec
l’équilibre entre la forme et la fonction comme principe directeur. Félicita­tions pour votre choix.

Votre nouveau douche est conçu pour des années de performance sans
problème. Gardez l’aspect neuf en le nettoyant périodiquement avec un
savon doux, en le rinçant abondamment à l’eau tiède et en le séchant avec un
chiffon propre et doux. N’utilisez pas de nettoyants abrasifs, de laine d’acier
ou de produits chimiques agressifs, car cela ternirait la finition. Le non-respect
de ces instructions peut annuler votre garantie.

NETTOYAGE

FRANÇAIS

Pour un fonctionnement sûr du douche, veuillez observer ce qui suit:

Respectez tous les codes de plomberie locaux.
Assurez-vous que l’alimentation en eau est coupée à la vanne d’arrêt.
Lisez attentivement ces instructions pour assurer une installation correcte.
TOTO se réserve le droit de mettre à jour la conception du produit sans préavis.

AVERTISSEMENTS

Pression de fonctionnement:

Pression minimum .................... 20 psi (138 kPa), dynamique

Pression maximum ................... 80 psi (551 kPa), statique

Ne pas souder les raccords directement à la vanne, car des dommages
aux composants internes peuvent se produire.
Ne pas utiliser le produit à une température ambiante inférieure à 32º F (0º C)
Pour les produits TBV01104U et TBV02104U, le débit
d'eau sera faible et le produit ne peut pas être utilisé
lorsque la tige de poignée est dans les trois positions
illustrées dans la figure.

Poignée tige

AVANT L’INSTALLATION

14

OUTILLAGE NÉCESSAIRES

TournevisScie à métaux Mastic en silicone

PIÈCES INCLUSES

Vérifiez que vous disposez bien des pièces indiquées ci-dessous:

TBV01101U / TBV02101U TBV01102U / TBV02102U

Plaque de
revêtement

Casquette

Poignée

Vis de
blocage

Plaque de
revêtement

Casquette

Robinetterie

Poignée

Vis de
blocage

TBV01103U / TBV02103U TBV01104U / TBV02104U

Poignée

Plaque de
revêtement

Poignée

Plaque de
revêtement

Robinetterie

FRANÇAIS

Vis de
blocage

Casquette

Robinetterie

15

Vis de
blocage

Casquette

Vis

Robinetterie

Clé hexagonale

(2.5mm)

17

PROCÉDURE D’INSTALLATION

1. Positionnez et insérez la plaque de revête-
ment conformément à l'étiquette «UP»
(Haut) figurant sur le produit.

2. Utilisez un tournevis pour serrer
manuellement les vis sur la plaque de
revêtement.

3. Alignez et insérez la robinetterie au travers
du couvercle de manchon de la cartouche
et par dessus la plaque de revêtement.
Assurez-vous que l'orifice d'évacuation d'eau
est orienté vers le bas.

4. Gardez la robinetterie à 1/16” (1mm) de la
surface du mur.

II. Installation de la robinetterie

Plaque de
revêtement

Vis

Orifice d'évacuation
d'eau

Manchon de cartouche

Robinetterie

Orifice d'évacuation
d'eau

AVERTISSEMENT:

●Avant d'installer la plaque de
revêtement, faites un test de
pression et vérifiez que les deux
vannes d'eau (CHAUDE et FROIDE)
sont complètement ouvertes.

●Portez attention à la direction de la plaque de revêtement pendant
l'installation. L'orifice d'évacuation d'eau se trouve au BAS de la
plaque.

●N'APPLIQUEZ PAS de produit d'étanchéité à la plaque de revêtement, car
cela pourrait bloquer l'orifice d'évacuation d'eau. La plaque de revête -
ment comprend une bande de scellement en mousse.

●Lorsque vous serrez les vis sur la plaque de revêtement, assurez-vous
de compresser fermement. Il doit y avoir un écart entre la plaque de
revêtement et la surface du mur.

●N'UTILISEZ PAS une clé électrique pour serrer les vis; celles-ci doivent
être serrées manuellement.

AVERTISSEMENT:

●N'ÉGRATIGNEZ PAS le manchon de
cartouche lors de l'installation de la
robinetterie.

●N'APPLIQUEZ PAS un mastic étanche
autour de la robinetterie, car cela
pourrait gêner l'orifice d'évacuation
d'eau situé en dessous de la robinet-
terie.

I. Préparez la zone d'installation de la robinetterie

1. Utilisez une scie à métaux pour
retirer la portion excessive de
protecteur de plâtrage externe qui
s'étend de la surface du mur.
L'espace entre le bord convexe du
protecteur de plâtrage externe et
la surface du mur doit être de
1/16” (2mm)
maximum.

●Gardez un bord net et

FRANÇAIS

●Lorsque vous coupez, le

2. Appliquez du mastic en silicone
uniformément et couvrez l'écart
entre le protecteur de plâtrage
externe et la surface du mur.
Assurez-vous que l'adhésif est
appliqué de façon égale et non
pas convexe à la surface du mur.

3. Retirez et jetez le protecteur de
plâtrage intérieur.

PROCÉDURE D’INSTALLATION

Scie à métaux

Dans les
1/16”
(2mm)

AVERTISSEMENT:

assurez-vous qu'aucun bord
n'est encastré dans la surface
du mur lorsque vous enlevez
le protecteur de plâtrage
externe pour la valve.

protecteur de plâtrage peut
être égratigné, mais cela ne
nuira pas au produit.

Protecteur de plâtrage extérieur

Protecteur de
plâtrage extérieur

Mastic en silicone

Protecteur de
plâtrage intérieur

16

PROCÉDURE D’INSTALLATION

II. Installation de la robinetterie

1. Positionnez et insérez la plaque de revête­ment conformément à l'étiquette «UP»
(Haut) figurant sur le produit.

2. Utilisez un tournevis pour serrer
manuellement les vis sur la plaque de
revêtement.

AVERTISSEMENT:

Plaque de
revêtement

●Avant d'installer la plaque de
revêtement, faites un test de

Vis

pression et vérifiez que les deux
vannes d'eau (CHAUDE et FROIDE)
sont complètement ouvertes.

Orifice d'évacuation
d'eau

●Portez attention à la direction de la plaque de revêtement pendant
l'installation. L'orifice d'évacuation d'eau se trouve au BAS de la
plaque.

●N'APPLIQUEZ PAS de produit d'étanchéité à la plaque de revêtement, car
cela pourrait bloquer l'orifice d'évacuation d'eau. La plaque de revête ­ment comprend une bande de scellement en mousse.

●Lorsque vous serrez les vis sur la plaque de revêtement, assurez-vous
de compresser fermement. Il doit y avoir un écart entre la plaque de
revêtement et la surface du mur.

●N'UTILISEZ PAS une clé électrique pour serrer les vis; celles-ci doivent
être serrées manuellement.

3. Alignez et insérez la robinetterie au travers
du couvercle de manchon de la cartouche

Manchon de cartouche

et par dessus la plaque de revêtement.
Assurez-vous que l'orifice d'évacuation d'eau
est orienté vers le bas.

4. Gardez la robinetterie à 1/16” (1mm) de la
surface du mur.

FRANÇAIS

AVERTISSEMENT:

●N'ÉGRATIGNEZ PAS le manchon de
cartouche lors de l'installation de la
robinetterie.

●N'APPLIQUEZ PAS un mastic étanche
autour de la robinetterie, car cela
pourrait gêner l'orifice d'évacuation
d'eau situé en dessous de la robinet­terie.

17

Robinetterie

Orifice d'évacuation
d'eau

PROCÉDURE D’INSTALLATION

19

GARANTÍE

1.TOTO garantit que ses robinets de chasse électroniques, robinets et distributeurs de savon (« produit »)
sont exempts de défauts de matériaux et de fabrication pendant l’utilisation normale lorsqu’il sont
correctement installés et entretenus, pour une durée de trois (3) ans à partir de la date d’achat. Cette
garantie limitée est seulement offerte à l’ACHETEUR ORIGINAL du produit et n’est pas transférable à un
tiers, y compris mais non de façon limitative tout acheteur ou propriétaire ultérieur du produit. Cette
garantie s’applique uniquement aux produits de TOTO achetés et installés en Amérique du Nord,
Centrale et du Sud.

2.Les obligations de TOTO en vertu de cette garantie sont limitées à la réparation, au remplacement ou à
l’ajustement approprié, à la discrétion de TOTO, du produit ou des pièces défectueuses pendant
l’utilisation normale, à condition qu’un tel produit soit correctement installé, utilisé et entretenu selon
les instructions. TOTO se réserve le droit d’effectuer toute inspection jugée nécessaire dans le but de
déterminer la cause du défaut. TOTO ne facturera pas la main-d’oeuvre ou les pièces relatives à des
réparations ou remplacements sous garantie. TOTO n’est pas responsable du coût du retrait, du retour
et/ou de la réinstallation du produit.

3.Cette garantie ne s’applique pas aux éléments suivants :

a. Dommage ou perte résultant d’une catastrophe naturelle comme un incendie, un tremblement de
   terre, une inondation, la foudre, un orage électrique, etc.
 b. Dommage ou perte résultant de tout accident, de toute utilisation non raisonnable, incorrecte,
   abusive ou négligente, ou de soins, de nettoyage ou d’entretien inappropriés du produit.
 c. Dommage ou perte résultant des sédiments ou des corps étrangers présents dans un système de
   savon liquide.
 d.

Dommage ou perte résultant de l’installation inappropriée ou de l’installation du produit dans un environnement

rude et/ou dangereux, ou le retrait, la réparation ou la modification inapproprié(e) du produit.

e. Dommage ou perte résultant de surtensions électriques, de la foudre ou d’autres actes qui ne
   constituent pas la faute de TOTO ou que le produit n’est pas conçu pour tolérer.
 f. Dommage ou perte résultant de l’usure normale et habituelle, comme la réduction de la brillance,

les

rayures ou la décoloration au fil du temps dues à l’usure, les pratiques de nettoyage ou l’eau ou les
   conditions atmosphériques, y compris mais non de façon limitative, l’utilisation de javellisant,
   d’alcalis, de nettoyants acides, de nettoyants secs (en poudre) ou de tout autre nettoyant abrasif, ou
   l’utilisation de brosses en nylon ou en métal.

4. Pour que cette garantie limitée soit valide, une preuve d’achat est nécessaire. TOTO vous
encourageenregistrer la garantie à l’achat pour créer une trace de la propriété du produit à http://www.-
totousa.com. L’enregistrement du produit est complètement volontaire et le défaut d’enregistrement
ne diminuera envos droits de garantie limitée.

5.

CETTE GARANTIE VOUS DONNE DES DROITS LÉGAUX SPÉCIFIQUES. VOUS POURRIEZ AVOIR D’AUTRES

DROITS VARIANT D’UN ÉTAT À L’AUTRE, D’UNE PROVINCE À L’AUTRE OU D’UN PAYS À L’AUTRE.

6. Pour obtenir une réparation sous garantie, vous devez emmener le produit ou le faire livrer en port payé
à un centre de service TOTO avec une preuve d’achat (reçu d’achat original) et une lettre expliquant le
problème, ou contacter un distributeur de TOTO ou un prestataire de service pour les produits, ou
écrire directement à TOTO U.S.A., INC., 1155 Southern Road, Morrow, GA 30260 ou appeller (888) 295
8134 ou [phone], si vous vous trouvez hors des États-Unis. S’il est impossible de retourner le
produit à TOTO en raison de sa taille ou de la nature du défaut, la réception par TOTO d’un avis écrit
du défaut accompagné de la preuve d’achat (reçu d’achat original) constitue la livraison. En pareil cas,
TOTO pourrait choisir de réparer le produit sur le lieu où se trouve l’acheteur ou de payer le transport
du produit vers un centre de service.

CETTE GARANTIE ÉCRITE CONSTITUE LA SEULE GARANTIE OFFERTE PAR TOTO. TOUTE RÉPARATION, TOUT
REMPLACEMENT OU TOUT AUTRE AJUSTEMENT NÉCESSAIRE COUVERT PAR CETTE GARANTIE SERA LA
SOLUTION EXCLUSIVE À LA DISPOSITION DE L’ACHETEUR ORIGINAL. TOTO N’EST PAS RESPONSABLE DE LA
PERTE DU PRODUIT OU D’AUTRES DÉPENSES OU DOMMAGES ACCIDENTELS, PARTICULIERS OU CONSÉCUTIFS
OCCASIONNÉS PAR L’ACHETEUR ORIGINAL, OU DE LA MAIN-D’OEUVRE OU DES AUTRES FRAIS DUS À L’INSTALLA-
TION OU AU RETRAIT, OU DES FRAIS DE RÉPARATION PAR DES TIERS, OU DE TOUTE AUTRE DÉPENSE QUI N’EST
PAS EXPRESSÉMENT MENTIONNÉE CI-DESSUS. EN AUCUNE CIRCONSTANCE LA RESPONSABILITÉ DE TOTO NE
SERA SUPÉRIEURE AU PRIX D’ACHAT DU PRODUIT. SAUF DANS LA MESURE OÙ CELA EST INTERDIT PAR LA LOI EN
VIGUEUR, TOUTE GARANTIE IMPLICITE, Y COMPRIS CELLE DE VALEUR MARCHANDE OU D’ADAPTATION À UN USAGE
OU UN EMPLOI PARTICULIER, EST EXPRESSÉMENT EXCLUE. CERTAINS ÉTATS N’AUTORISENT PAS DE LIMITATIONS
SUR LA DURÉE DE LA GARANTIE IMPLICITE OU L’EXCLUSION OU LA LIMITATION DES DOMMAGES INDIRECTS OU
CONSÉCUTIFS; IL EST DONC POSSIBLE QUE LA LIMITATION ET L’EXCLUSION SUSMENTIONNÉES NE S’APPLIQUENT

5. Retirez le couvercle de la poignée.
Insérez la tige de poignée orientée
vers le haut dans le connecteur.
Utilisez une clé hexagonale
(2,5mm) pour serrer la vis de
blocage afin de fixer la poignée.
Replacez le couvercle sur la
poignée.

Sur le modèle TBV02101*, la
tige de poignée doit s'aligner
avec le marquage « » sur la
robinetterie.
Sur les modèles TBV02102*,
TBV02103* et TBV02104*, la
tige de poignée doit s'aligner
avec le marquage «2» sur la

FRANÇAIS

robinetterie.

Nettoyage des valves

• Accéder au corps de la valve

1. Retirer la poignée

2. Retirer la robinetterie et la plaque de revêtement.

• Pour nettoyer la cartouche

1. Fermer l’alimentation de l’eau chaude et de l’eau froide.

2. Retirer la vis de réglage, la tige de la valve et le manchon de la cartouche.

Retirer l’écrou avec une clé à douille profonde de 17mm.

3. Une fois la cartouche retirée, la nettoyer avec de l’eau et une brosse à dents

ou une autre brosse aux soies douces.

IMPORTANT!

Ne pas utiliser une brosse métallique, car elle
pourrait endommager le dispositif.

AVERTISSEMENT:

Robinetterie

Vis de réglage

Poignée

ENTRETIEN

Tige de la valve

Plaque de revêtement

Poignée tige

Poignée

Connecteur

Vis de blocage

Manchon de la cartouche

Clé hexagonale
(2.5mm)

Casquette

Ecrou

Cartouche

18

GARANTÍE

1.TOTO garantit que ses robinets de chasse électroniques, robinets et distributeurs de savon (« produit »)
sont exempts de défauts de matériaux et de fabrication pendant l’utilisation normale lorsqu’il sont
correctement installés et entretenus, pour une durée de trois (3) ans à partir de la date d’achat. Cette
garantie limitée est seulement offerte à l’ACHETEUR ORIGINAL du produit et n’est pas transférable à un
tiers, y compris mais non de façon limitative tout acheteur ou propriétaire ultérieur du produit. Cette
garantie s’applique uniquement aux produits de TOTO achetés et installés en Amérique du Nord,
Centrale et du Sud.

2.Les obligations de TOTO en vertu de cette garantie sont limitées à la réparation, au remplacement ou à
l’ajustement approprié, à la discrétion de TOTO, du produit ou des pièces défectueuses pendant
l’utilisation normale, à condition qu’un tel produit soit correctement installé, utilisé et entretenu selon
les instructions. TOTO se réserve le droit d’effectuer toute inspection jugée nécessaire dans le but de
déterminer la cause du défaut. TOTO ne facturera pas la main-d’oeuvre ou les pièces relatives à des
réparations ou remplacements sous garantie. TOTO n’est pas responsable du coût du retrait, du retour
et/ou de la réinstallation du produit.

3.Cette garantie ne s’applique pas aux éléments suivants :

a. Dommage ou perte résultant d’une catastrophe naturelle comme un incendie, un tremblement de
   terre, une inondation, la foudre, un orage électrique, etc.
 b. Dommage ou perte résultant de tout accident, de toute utilisation non raisonnable, incorrecte,
   abusive ou négligente, ou de soins, de nettoyage ou d’entretien inappropriés du produit.
 c. Dommage ou perte résultant des sédiments ou des corps étrangers présents dans un système de
   savon liquide.

Dommage ou perte résultant de l’installation inappropriée ou de l’installation du produit dans un environnement

 d.

rude et/ou dangereux, ou le retrait, la réparation ou la modification inapproprié(e) du produit.

e. Dommage ou perte résultant de surtensions électriques, de la foudre ou d’autres actes qui ne
   constituent pas la faute de TOTO ou que le produit n’est pas conçu pour tolérer.
 f. Dommage ou perte résultant de l’usure normale et habituelle, comme la réduction de la brillance,

les

rayures ou la décoloration au fil du temps dues à l’usure, les pratiques de nettoyage ou l’eau ou les
   conditions atmosphériques, y compris mais non de façon limitative, l’utilisation de javellisant,
   d’alcalis, de nettoyants acides, de nettoyants secs (en poudre) ou de tout autre nettoyant abrasif, ou
   l’utilisation de brosses en nylon ou en métal.

4. Pour que cette garantie limitée soit valide, une preuve d’achat est nécessaire. TOTO vous
encourageenregistrer la garantie à l’achat pour créer une trace de la propriété du produit à http://www.­totousa.com. L’enregistrement du produit est complètement volontaire et le défaut d’enregistrement
ne diminuera envos droits de garantie limitée.

5.

CETTE GARANTIE VOUS DONNE DES DROITS LÉGAUX SPÉCIFIQUES. VOUS POURRIEZ AVOIR D’AUTRES

DROITS VARIANT D’UN ÉTAT À L’AUTRE, D’UNE PROVINCE À L’AUTRE OU D’UN PAYS À L’AUTRE.

6. Pour obtenir une réparation sous garantie, vous devez emmener le produit ou le faire livrer en port payé
à un centre de service TOTO avec une preuve d’achat (reçu d’achat original) et une lettre expliquant le
problème, ou contacter un distributeur de TOTO ou un prestataire de service pour les produits, ou
écrire directement à TOTO U.S.A., INC., 1155 Southern Road, Morrow, GA 30260 ou appeller (888) 295
8134 ou [phone], si vous vous trouvez hors des États-Unis. S’il est impossible de retourner le
produit à TOTO en raison de sa taille ou de la nature du défaut, la réception par TOTO d’un avis écrit
du défaut accompagné de la preuve d’achat (reçu d’achat original) constitue la livraison. En pareil cas,
TOTO pourrait choisir de réparer le produit sur le lieu où se trouve l’acheteur ou de payer le transport
du produit vers un centre de service.

CETTE GARANTIE ÉCRITE CONSTITUE LA SEULE GARANTIE OFFERTE PAR TOTO. TOUTE RÉPARATION, TOUT
REMPLACEMENT OU TOUT AUTRE AJUSTEMENT NÉCESSAIRE COUVERT PAR CETTE GARANTIE SERA LA
SOLUTION EXCLUSIVE À LA DISPOSITION DE L’ACHETEUR ORIGINAL. TOTO N’EST PAS RESPONSABLE DE LA
PERTE DU PRODUIT OU D’AUTRES DÉPENSES OU DOMMAGES ACCIDENTELS, PARTICULIERS OU CONSÉCUTIFS
OCCASIONNÉS PAR L’ACHETEUR ORIGINAL, OU DE LA MAIN-D’OEUVRE OU DES AUTRES FRAIS DUS À L’INSTALLA­TION OU AU RETRAIT, OU DES FRAIS DE RÉPARATION PAR DES TIERS, OU DE TOUTE AUTRE DÉPENSE QUI N’EST
PAS EXPRESSÉMENT MENTIONNÉE CI-DESSUS. EN AUCUNE CIRCONSTANCE LA RESPONSABILITÉ DE TOTO NE
SERA SUPÉRIEURE AU PRIX D’ACHAT DU PRODUIT. SAUF DANS LA MESURE OÙ CELA EST INTERDIT PAR LA LOI EN
VIGUEUR, TOUTE GARANTIE IMPLICITE, Y COMPRIS CELLE DE VALEUR MARCHANDE OU D’ADAPTATION À UN USAGE
OU UN EMPLOI PARTICULIER, EST EXPRESSÉMENT EXCLUE. CERTAINS ÉTATS N’AUTORISENT PAS DE LIMITATIONS
SUR LA DURÉE DE LA GARANTIE IMPLICITE OU L’EXCLUSION OU LA LIMITATION DES DOMMAGES INDIRECTS OU
CONSÉCUTIFS; IL EST DONC POSSIBLE QUE LA LIMITATION ET L’EXCLUSION SUSMENTIONNÉES NE S’APPLIQUENT

FRANÇAIS

19

TABELA DE CONTEÚDO

21

FERRAMENTAS QUE VOCE PRECISARA

PEÇAS INCLUÍDAS

Certifique-se de ter as seguintes partes indicadas abaixo:

Alça

Parafuso

Acabamento

Alça

Acabamento

Alça

Acabamento

Alça

Parafuso
de ajuste

Boné

Parafuso
de ajuste

Boné

Parafuso
de ajuste

Boné

Parafuso
de ajuste

Boné

Placa de
revestimento

Placa de
revestimento

Placa de
revestimento

Placa de
revestimento

Acabamento

Chave de fendaSerra para metais Calafetagem de

silicone

Chave hexagonal

(2.5mm)

TBV01101U / TBV02101U TBV01102U / TBV02102U

TBV01103U / TBV02103U TBV01104U / TBV02104U

Obrigado por Escolher TOTO!..........20

Cuidados e Limpeza............................20

Atenção.................................................20

Antes da Instalação............................20

Ferramentas que Voce Precisara........21

OBRIGADO POR ESCOLHER TOTO!

A missão da TOTO é proporcionar ao mundo estilos de vida saudáveis,
higiênicos e mais confortáveis. Nós projetamos todos os produtos com o
equilíbrio da forma e funcionamos como um princípio orientador. Parabéns
pela sua escolha.

Seu novo chuveiro foi projetado para anos de desempenho sem problemas.
Mantenha-o novo, limpando-o periodicamente com sabão neutro, enxaguan­do bem com água morna e secando com um pano limpo e macio.
Não use produtos de limpeza abrasivos, lãs de aço ou produtos químicos
agressivos, pois isso suaviza o acabamento. O não cumprimento destas
instruções pode anular a sua garantia

Para uma operação segura da chuveiro, observe o seguinte:

PORTUGUÊS

CUIDADOS E LIMPEZA

Pressão de operação:

Pressão Mínima .................... 20 psi (138 kPa), dinâmico

Pressão máxima ................... 80 psi (551 kPa), estático

Não solde as conexões diretamente na válvula, visto que podem
ocorrer danos aos componentes internos.
Não use o produto a uma temperatura ambiente abaixo de 32º F (0º C)
Para os produtos TBV01104U e TBV02104U, o fluxo de
água será pequeno e o produto não pode ser usado
quando a haste da alça estiver nas três posições
mostradas na figura.

Peças incluídas..................................21

Procedimento de instalação............22

Garantía..............................................25

Dimensões Aproximadas.................26

ATENÇÃO

Pega rod

ANTES DA INSTALAÇÃO

Observe todos os códigos locais de encanamento.
Verifique se o fornecimento de água está desligado.
Leia atentamente estas instruções para garantir uma instalação adequada.
A TOTO reserva-se o direito de atualizar o design do produto sem aviso

prévio.

20

FERRAMENTAS QUE VOCE PRECISARA

silicone

Chave de fendaSerra para metais Calafetagem de

PEÇAS INCLUÍDAS

Certifique-se de ter as seguintes partes indicadas abaixo:

TBV01101U / TBV02101U TBV01102U / TBV02102U

Placa de
revestimento

Alça

Parafuso
de ajuste

Boné

Acabamento

Alça

Parafuso
de ajuste

TBV01103U / TBV02103U TBV01104U / TBV02104U

Placa de
revestimento

Placa de
revestimento

Boné

Placa de
revestimento

Acabamento

Alça

Parafuso
de ajuste

Boné

Acabamento

21

Alça

Parafuso
de ajuste

Parafuso

PORTUGUÊS

Acabamento

Boné

Chave hexagonal

(2.5mm)

PROCEDIMENTO DE INSTALAÇÃO

23

PROCEDIMENTO DE INSTALAÇÃO

1. Posicione e insira a placa de
revestimento de acordo com a etiqueta
"UP" no produto.

2. Use uma chave de fenda para apertar
manualmente os parafusos na placa do
forro.

3. Alinhe e insira a guarnição através da
tampa da manga do cartucho e sobre a
placa do forro. Verifique se a porta de
descarga de água está voltada para baixo.

4. Mantenha a guarnição dentro de 1/16”
(1mm) da superfície da parede.

ADVERTÊNCIA:

●Antes de instalar a placa de
revestimento, efetue um teste de
pressão e verifique se ambas as
válvulas de água (QUENTES e
FRIAS) estão completamente
abertas.

●Preste atenção na direção da placa de revestimento ao instalar. A porta
de descarga de água está localizada na PARTE
INFERIOR da placa.

●NÃO aplique vedante na placa de revestimento, pois isso pode
bloquear a porta de descarga de água. A placa de revestimento inclui
uma tira de vedação de espuma.

●Ao apertar os parafusos na placa do forro, lembre-se de
comprimir firmemente. Não deve haver espaço entre a placa de
revestimento e a superfície da parede.

●NÃO use uma chave elétrica para apertar os parafusos, eles devem ser
apertados manualmente.

II. Instalação do Acabamento

Manga de cartucho

Acabamento

Porta de descarga
de água

Peças
incluídas

Parafuso

Porta de descarga
de água

ADVERTÊNCIA:

●NÃO arranhe a manga do cartucho ao
instalar a acabamento.

●NÃO aplique vedante impermeável ao
redor da guarnição, pois isso pode
interferir com a porta de descarga de
água localizada abaixo da guarnição.

I. Preparação da área de instalação do acabamento

1. Use a serra para remover o excesso

2. Aplique vedante de silicone de

PORTUGUÊS

de gesso da proteção externa que
se estende desde a superfície da
parede. O espaço entre a borda
convexa da proteção de gesso
exterior e a superfície da parede
precisa estar dentro de 1/16”
(2mm).

ADVERTÊNCIA:

●Mantenha uma borda limpa e
lembre-se de não deixar
nenhuma aresta com reen­trância na superfície da
parede ao remover a
proteção externa de gesso
para a válvula.

●Ao cortar, o protetor de gesso
pode ficar arranhado, isso não
afeta
negativamente o produto.

forma uniforme e cubra o espaço
entre a proteção externa de gesso
e a superfície da parede.
lembre-se de
verificar que o adesivo seja aplica­do uniformemente e não no
sentido convexo na
superfície da parede.

Serra para metais

Proteção externa
de gesso

Proteção externa
de gesso

Calafetagem de silicone

Proteção interna
de gesso

Dentro de
1/16”
(2mm)

3. Retire e descarte a proteção
interna de gesso.

22

PROCEDIMENTO DE INSTALAÇÃO

II. Instalação do Acabamento

1. Posicione e insira a placa de
revestimento de acordo com a etiqueta
"UP" no produto.

2. Use uma chave de fenda para apertar
manualmente os parafusos na placa do
forro.

ADVERTÊNCIA:

Peças
incluídas

●Antes de instalar a placa de
revestimento, efetue um teste de
pressão e verifique se ambas as
válvulas de água (QUENTES e

Parafuso

Porta de descarga
de água

FRIAS) estão completamente
abertas.

●Preste atenção na direção da placa de revestimento ao instalar. A porta
de descarga de água está localizada na PARTE
INFERIOR da placa.

●NÃO aplique vedante na placa de revestimento, pois isso pode
bloquear a porta de descarga de água. A placa de revestimento inclui
uma tira de vedação de espuma.

●Ao apertar os parafusos na placa do forro, lembre-se de
comprimir firmemente. Não deve haver espaço entre a placa de
revestimento e a superfície da parede.

●NÃO use uma chave elétrica para apertar os parafusos, eles devem ser
apertados manualmente.

3. Alinhe e insira a guarnição através da
tampa da manga do cartucho e sobre a

Manga de cartucho

placa do forro. Verifique se a porta de
descarga de água está voltada para baixo.

4. Mantenha a guarnição dentro de 1/16”
(1mm) da superfície da parede.

PORTUGUÊS

ADVERTÊNCIA:

●NÃO arranhe a manga do cartucho ao
instalar a acabamento.

●NÃO aplique vedante impermeável ao
redor da guarnição, pois isso pode
interferir com a porta de descarga de
água localizada abaixo da guarnição.

23

Acabamento

Porta de descarga
de água

PROCEDIMENTO DE INSTALAÇÃO

25

GARANTÍA

TOTO DO BRASIL DISTRIBUIÇÃO E COMÉRCIO, LTDA.

GARANTIA LIMITADA DE TRÊS ANOS

A garantia se aplica somente às Válvulas de Descarga Eletrônicas, Torneiras e Distribuidores de Sabão.

1.A TOTO garante suas válvulas de descarga eletrônicas, torneiras e dispensadores de sabão (“Produto”)
contra defeitos de material e de fabricação durante o uso normal quando instalados e submetidos à
manutenção adequada, por um período de três (3) anos à partir da data da compra. Esta garantia
limitada é estendida apenas ao COMPRADOR ORIGINAL do Produto e não é transferível a terceiros,
incluindo, mas não limitado a, qualquer comprador ou proprietário subsequente do Produto. Esta
garantia se aplica somente a Produtos da TOTO comprados e instalados no Brasil.

2.As obrigações da TOTO sob esta garantia estão limitadas a reparos, substituições ou outros ajustes
apropriados, a critério da TOTO, do Produto ou de peças que apresentem defeitos durante o uso
normal, contanto que tal Produto tenha sido instalado, usado e submetido à manutenção adequada de
acordo com as instruções. A TOTO se reserva o direito de realizar tais inspeções conforme necessário
para determinar a causa do defeito. A TOTO não cobrará pela mão de obra ou por peças relacionadas
a reparos ou substituições em garantia. A TOTO não é responsável pelo custo de remoção, devolução
e/ou reinstalação do Produto.

3.Esta garantia não se aplica aos seguintes itens:

a.Danos ou perdas sofridos em desastres naturais como incêndios, terremotos, enchentes, trovoa-

das, tempestades elétricas etc.

b.Danos ou perdas resultantes de quaisquer acidentes, uso excessivo, uso indevido, abuso,

negligência ou de cuidados, limpeza ou manutenção inadequada do Produto.

c.Danos ou perdas resultantes de sedimentos ou corpos estranhos contidos em um sistema

hidráulico.

d.Danos ou perdas resultantes de instalação inadequada ou instalação do Produto em um

ambiente severo e/ou de risco, ou de remoção, reparos ou modificações inadequados do
Produto, o que inclui o uso de componentes não originais da TOTO.

e.Danos ou perdas resultantes de oscilações de energia ou quedas de raios ou outros atos que não

sejam de responsabilidade da TOTO ou os quais o Produto não seja especificado para suportar.

f.Danos ou perdas resultantes do desgaste normal e habitual, como redução do brilho, arranhões ou

desbotamento ao longo do tempo devido ao uso, práticas de limpeza ou água ou condições atmosféri-
cas, incluindo, mas não limitados a, o uso de alvejantes, álcali, limpadores ácidos, limpadores

a seco (pó)

ou quaisquer outros limpadores abrasivos ou o uso de esponjas de metal ou nylon.
Para obter o serviço de reparos da garantia sob esta garantia, por favor envie um e-mail para [email protected]
to.com para obter instruções sobre como proceder com sua reivindicação. Você pode ser instruído a (1)
levar o Produto ou fazer a entrega pré-paga a um prestador de serviços da TOTO juntamente com o
comprovante de compra (recibo de compra original) e uma carta declarando o problema ; (2) entrar em
contato com um distribuidor ou prestador de serviços de produtos da TOTO; ou (3) se, devido ao tamanho
do Produto ou natureza do defeito, o Produto não puder ser devolvido a um centro de assistência autoriza-
do da TOTO, a TOTO pode optar por reparar o Produto no local do comprador ou pagar pelo transporte
do Produto para uma prestadora de serviços.

ATENÇÃO! A TOTO não é responsável por qualquer defeito de, ou dano a, esse Produto causado por
cloraminas no tratamento do fornecimento público de água ou limpadores contendo cloro (hipoclorito de
cálcio). ATENÇÃO: O uso de alta concentração de cloro graves.

ESTA GARANTIA POR ESCRITO É A ÚNICA GARANTIA FEITA PELA TOTO. REPAROS, SUBSTITUIÇÕES OU
OUTROS AJUSTES APROPRIADOS CONFORME FORNECIDOS SOB ESTA GARANTIA SERÃO O ÚNICO
RECURSO DISPONÍVEL AO COMPRADOR ORIGINAL. A TOTO NÃO SERÁ RESPONSÁVEL PELA PERDA
DO PRODUTO OU POR OUTROS DANOS OU GASTOS INCIDENTAIS, ESPECIAIS OU CONSEQUENTES
INCORRIDOS PELO COMPRADOR ORIGINAL OU POR CUSTOS DE MÃO DE OBRA OU OUTROS
DEVIDO À INSTALAÇÃO OU REMOÇÃO, OU CUSTOS DE REPAROS FEITOS POR TERCEIROS, OU POR
QUALQUER OUTRO GASTO NÃO DECLARADO ESPECIFICAMENTE ACIMA. EM NENHUM CASO A
RESPONSABILIDADE DA TOTO EXCEDERÁ O PREÇO DE COMPRA DO PRODUTO. EXCETO QUANTO
À EXTENSÃO PROIBIDA POR LEI APLICÁVEL, QUAISQUER GARANTIAS IMPLÍCITAS, INCLUINDO A DE
COMERCIABILIDADE OU ADEQUAÇÃO PARA USO OU PARA UMA FINALIDADE ESPECÍFICA, SÃO
EXPRESSAMENTE ISENTAS. ALGUNS PAÍSES, REGIÕES, ESTADOS ETC. NÃO PERMITEM LIMITAÇÕES
SOBRE A DURAÇÃO DE UMA GARANTIA IMPLÍCITA OU A EXCLUSÃO OU LIMITAÇÃO DE DANOS
INCIDENTAIS OU CONSEQUENTES, PORTANTO, A LIMITAÇÃO E A EXCLUSÃO ACIMA PODEM NÃO
SE APLICAR A VOCÊ.

5. Retire a tampa da alça. Insira a
manivela voltada para cima no
conector. Use uma chave hexago­nal (2,5 mm) para apertar o parafu­so de ajuste para fixar a alça.
Substitua a tampa pela alça.

ADVERTÊNCIA:

No modelo TBV02101*, a haste
da alça deve se alinhar com a
marcação " " no acabamen­to.
Nos modelos TBV02102*,
TBV02103* e TBV02104*, a
haste da alça deve se alinhar
com a marcação "2" no
acabamento.

Limpeza das válvulas

•Acesso ao corpo da válvula

1. Remova a alça

2. Remova o acabamento e a placa do revestimento.

•Para limpar o cartucho

1. Desligue o fornecimento principal de água quente e fria.

PORTUGUÊS

2. Remova o parafuso de fixação, a haste da válvula e a luva do cartucho.
Remova a porca com uma chave Allen de 17 mm de profundidade.

3. Depois de remover o cartucho, limpe-o usando água e uma escova de
dentes, ou uma escova de cerdas suaves semelhante.

IMPORTANTE!

Não use uma escova metálica ou de aço,
pois isso pode danificar a unidade.

Acabamento

Parafuso de fixação

MANUTENÇÃO

Haste da
válvula

Placa do Revestimento

Alça

Parafuso de ajuste

Conector

Pega rod

Alça

Porca

Luva do cartucho

Chave hexagonal
(2.5mm)

Boné

Cartucho

24

GARANTÍA

TOTO DO BRASIL DISTRIBUIÇÃO E COMÉRCIO, LTDA.

A garantia se aplica somente às Válvulas de Descarga Eletrônicas, Torneiras e Distribuidores de Sabão.

1.A TOTO garante suas válvulas de descarga eletrônicas, torneiras e dispensadores de sabão (“Produto”)
contra defeitos de material e de fabricação durante o uso normal quando instalados e submetidos à
manutenção adequada, por um período de três (3) anos à partir da data da compra. Esta garantia
limitada é estendida apenas ao COMPRADOR ORIGINAL do Produto e não é transferível a terceiros,
incluindo, mas não limitado a, qualquer comprador ou proprietário subsequente do Produto. Esta
garantia se aplica somente a Produtos da TOTO comprados e instalados no Brasil.

2.As obrigações da TOTO sob esta garantia estão limitadas a reparos, substituições ou outros ajustes
apropriados, a critério da TOTO, do Produto ou de peças que apresentem defeitos durante o uso
normal, contanto que tal Produto tenha sido instalado, usado e submetido à manutenção adequada de
acordo com as instruções. A TOTO se reserva o direito de realizar tais inspeções conforme necessário
para determinar a causa do defeito. A TOTO não cobrará pela mão de obra ou por peças relacionadas
a reparos ou substituições em garantia. A TOTO não é responsável pelo custo de remoção, devolução
e/ou reinstalação do Produto.

3.Esta garantia não se aplica aos seguintes itens:

a.Danos ou perdas sofridos em desastres naturais como incêndios, terremotos, enchentes, trovoa-

das, tempestades elétricas etc.

b.Danos ou perdas resultantes de quaisquer acidentes, uso excessivo, uso indevido, abuso,

negligência ou de cuidados, limpeza ou manutenção inadequada do Produto.

c.Danos ou perdas resultantes de sedimentos ou corpos estranhos contidos em um sistema

hidráulico.

d.Danos ou perdas resultantes de instalação inadequada ou instalação do Produto em um

ambiente severo e/ou de risco, ou de remoção, reparos ou modificações inadequados do
Produto, o que inclui o uso de componentes não originais da TOTO.

e.Danos ou perdas resultantes de oscilações de energia ou quedas de raios ou outros atos que não

sejam de responsabilidade da TOTO ou os quais o Produto não seja especificado para suportar.

f.Danos ou perdas resultantes do desgaste normal e habitual, como redução do brilho, arranhões ou

desbotamento ao longo do tempo devido ao uso, práticas de limpeza ou água ou condições atmosféri­cas, incluindo, mas não limitados a, o uso de alvejantes, álcali, limpadores ácidos, limpadores a

ou quaisquer outros limpadores abrasivos ou o uso de esponjas de metal ou nylon.
Para obter o serviço de reparos da garantia sob esta garantia, por favor envie um e-mail para [email protected]­to.com para obter instruções sobre como proceder com sua reivindicação. Você pode ser instruído a (1)
levar o Produto ou fazer a entrega pré-paga a um prestador de serviços da TOTO juntamente com o
comprovante de compra (recibo de compra original) e uma carta declarando o problema ; (2) entrar em
contato com um distribuidor ou prestador de serviços de produtos da TOTO; ou (3) se, devido ao tamanho
do Produto ou natureza do defeito, o Produto não puder ser devolvido a um centro de assistência autoriza­do da TOTO, a TOTO pode optar por reparar o Produto no local do comprador ou pagar pelo transporte
do Produto para uma prestadora de serviços.

ATENÇÃO! A TOTO não é responsável por qualquer defeito de, ou dano a, esse Produto causado por
cloraminas no tratamento do fornecimento público de água ou limpadores contendo cloro (hipoclorito de
cálcio). ATENÇÃO: O uso de alta concentração de cloro graves.

ESTA GARANTIA POR ESCRITO É A ÚNICA GARANTIA FEITA PELA TOTO. REPAROS, SUBSTITUIÇÕES OU
OUTROS AJUSTES APROPRIADOS CONFORME FORNECIDOS SOB ESTA GARANTIA SERÃO O ÚNICO
RECURSO DISPONÍVEL AO COMPRADOR ORIGINAL. A TOTO NÃO SERÁ RESPONSÁVEL PELA PERDA
DO PRODUTO OU POR OUTROS DANOS OU GASTOS INCIDENTAIS, ESPECIAIS OU CONSEQUENTES
INCORRIDOS PELO COMPRADOR ORIGINAL OU POR CUSTOS DE MÃO DE OBRA OU OUTROS
DEVIDO À INSTALAÇÃO OU REMOÇÃO, OU CUSTOS DE REPAROS FEITOS POR TERCEIROS, OU POR
QUALQUER OUTRO GASTO NÃO DECLARADO ESPECIFICAMENTE ACIMA. EM NENHUM CASO A
RESPONSABILIDADE DA TOTO EXCEDERÁ O PREÇO DE COMPRA DO PRODUTO. EXCETO QUANTO
À EXTENSÃO PROIBIDA POR LEI APLICÁVEL, QUAISQUER GARANTIAS IMPLÍCITAS, INCLUINDO A DE
COMERCIABILIDADE OU ADEQUAÇÃO PARA USO OU PARA UMA FINALIDADE ESPECÍFICA, SÃO
EXPRESSAMENTE ISENTAS. ALGUNS PAÍSES, REGIÕES, ESTADOS ETC. NÃO PERMITEM LIMITAÇÕES
SOBRE A DURAÇÃO DE UMA GARANTIA IMPLÍCITA OU A EXCLUSÃO OU LIMITAÇÃO DE DANOS
INCIDENTAIS OU CONSEQUENTES, PORTANTO, A LIMITAÇÃO E A EXCLUSÃO ACIMA PODEM NÃO
SE APLICAR A VOCÊ.

GARANTIA LIMITADA DE TRÊS ANOS

seco (pó)

PORTUGUÊS

25

ROUGH-IN DIMENSIONS / DIMENSIONES PRELIMINARES /

ROUGH-IN DIMENSIONS / DIMENSIONES PRELIMINARES /

DIMENSIONS BRUTES / DIMENSÕES APROXIMADAS

Finished wall surface

5-1/8"[130mm]

5-1/8"[130mm]

2-3/4"[70mm]

TBV01102U / TBV02102U + TBN01101U

TBV01104U / TBV02104U + TBN01103U

TBN01101U
Front view

2-3/4"[70mm]

Finished wall surface

5-1/8"[130mm]

5-1/8"[130mm]

2-3/4"[70mm]

TBN01103U
Front view

2-3/4"[70mm]

Outlet 1 /
Salida 1 /
Sortie 1 /
Saída 1

Outlet 1 /
Salida 1 /
Sortie 1 /
Saída 1

Inlet / Entrada /

Entrée /
Entrada

Inlet / Entrada /

Entrée /
Entrada

Outlet 2 / Salida 2 /
Sortie 2 / Saída 2

Outlet 2 / Salida 2 /
Sortie 2 / Saída 2

Outlet 3 / Salida 3 /
Sortie 3 / Saída 3

Outlet 3 / Salida 3 /
Sortie 3 / Saída 3

φ5-5/16"[φ135mm]

Min : 2-5/16"[59.5mm]
Max : 3-3/8"[85.5mm]

Min : 2-5/8"[67mm]
Max : 3-11/16"[93mm]

Φ3-9/16"[Φ90mm]

Reqired hole

φ5-5/16"[φ135mm]

Min : 2-5/16"[59.5mm]
Max : 3-3/8"[85.5mm]

Min : 2-5/8"[67mm]
Max : 3-11/16"[93mm]

Outlet
1/2” NPT

1/2” NPT

Inlet

Φ3-9/16"[Φ90mm]

Reqired hole

Outlet
1/2” NPT

1/2” NPT

Inlet

27

DIMENSIONS BRUTES / DIMENSÕES APROXIMADAS

TBV01101U / TBV02101U + TBN01104U

Φ3-9/16"[Φ90mm]

Reqired hole

φ5-5/16"[φ135mm]

Finished wall surface

Min : 2-5/16"[59.5mm]
Max : 3-3/8"[85.5mm]

5-1/8"[130mm]

5-1/8"[130mm]

TBV01103U / TBV02103U + TBN01102U

Finished wall surface

Outlet
1/2" NPT

Inlet
1/2" NPT

Min : 2-5/8"[67mm]
Max : 3-11/16"[93mm]

2-3/4"[70mm]

Outlet
1/2” NPT

φ5-5/16"[φ135mm]

5-1/8"[130mm]

Φ3-9/16"[Φ90mm]

Reqired hole

Min : 2-5/16"[59.5mm]
Max : 3-3/8"[85.5mm]

5-1/8"[130mm]

TBN01102U
Front view

Outlet 1 /
Salida 1 /
Sortie 1 /
Saída 1

26

Min : 2-5/8"[67mm]
Max : 3-11/16"[93mm]

2-3/4"[70mm]

2-3/4"[70mm]

1/2” NPT

Outlet 2 /
Salida 2 /

Inlet

Sortie 2 /

Saída 2

Inlet / Entrada /

Entrée /
Entrada

ROUGH-IN DIMENSIONS / DIMENSIONES PRELIMINARES /

DIMENSIONS BRUTES / DIMENSÕES APROXIMADAS

TBV01102U / TBV02102U + TBN01101U

Finished wall surface

Φ3-9/16"[Φ90mm]

Reqired hole

φ5-5/16"[φ135mm]

Min : 2-5/16"[59.5mm]
Max : 3-3/8"[85.5mm]

TBN01101U
Front view

Outlet 1 /
Salida 1 /

5-1/8"[130mm]

Sortie 1 /

5-1/8"[130mm]

Saída 1

TBV01104U / TBV02104U + TBN01103U

Finished wall surface

2-3/4"[70mm]

Outlet
1/2” NPT

2-3/4"[70mm]

1/2” NPT

Inlet

Min : 2-5/8"[67mm]
Max : 3-11/16"[93mm]

Outlet 2 / Salida 2 /
Sortie 2 / Saída 2

Outlet 3 / Salida 3 /
Sortie 3 / Saída 3

Inlet / Entrada /

Entrée /
Entrada

Outlet
1/2” NPT

φ5-5/16"[φ135mm]

5-1/8"[130mm]

Φ3-9/16"[Φ90mm]

Reqired hole

Min : 2-5/16"[59.5mm]
Max : 3-3/8"[85.5mm]

TBN01103U
Front view

Outlet 1 /

5-1/8"[130mm]

Salida 1 /
Sortie 1 /
Saída 1

27

2-3/4"[70mm]

2-3/4"[70mm]

1/2” NPT

Inlet

Min : 2-5/8"[67mm]
Max : 3-11/16"[93mm]

Outlet 2 / Salida 2 /
Sortie 2 / Saída 2

Outlet 3 / Salida 3 /
Sortie 3 / Saída 3

Inlet / Entrada /

Entrée /
Entrada

TOTO U.S.A., Inc. 1155 Southern Road,

Morrow, Georgia 30260

Tel: [phone] Fax: [phone]

www.totousa.com

0GU4290

Rev A

Warranty Registration and Inquiry
For product warranty registration, TOTO U.S.A. Inc. recommends online warranty registration. Please visit
our web site http://www.totousa.com. If you have questions regarding warranty policy or coverage, please contact
TOTO U.S.A. Inc., Customer Service Department, 1155 Southern Road, Morrow, GA 30260
[phone] or [phone] when calling from outside of U.S.A.
